DirectX实验八.X file和Camera

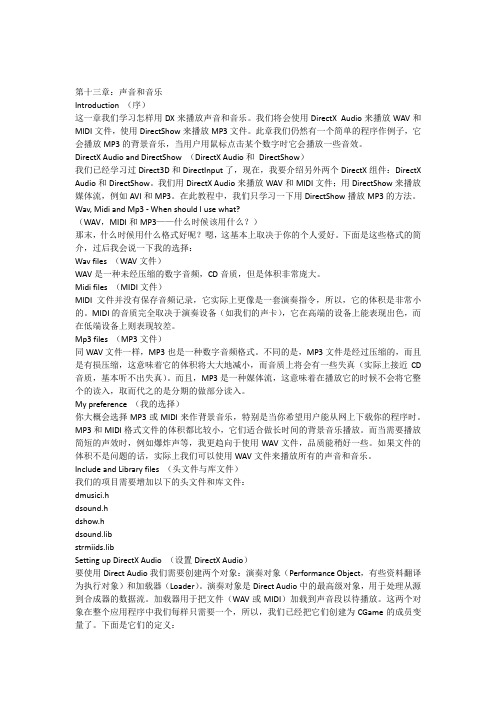

第十三章：声音和音乐Introduction （序）这一章我们学习怎样用DX来播放声音和音乐。

我们将会使用DirectX Audio来播放WAV和MIDI文件，使用DirectShow来播放MP3文件。

此章我们仍然有一个简单的程序作例子，它会播放MP3的背景音乐，当用户用鼠标点击某个数字时它会播放一些音效。

DirectX Audio and DirectShow （DirectX Audio和DirectShow）我们已经学习过Direct3D和DirectInput了，现在，我要介绍另外两个DirectX组件：DirectX Audio和DirectShow。

我们用DirectX Audio来播放WAV和MIDI文件；用DirectShow来播放媒体流，例如AVI和MP3。

在此教程中，我们只学习一下用DirectShow播放MP3的方法。

Wav, Midi and Mp3 - When should I use what?（WAV，MIDI和MP3——什么时候该用什么？）那末，什么时候用什么格式好呢？嗯，这基本上取决于你的个人爱好。

下面是这些格式的简介，过后我会说一下我的选择：Wav files （WAV文件）WAV是一种未经压缩的数字音频，CD音质，但是体积非常庞大。

Midi files （MIDI文件）MIDI文件并没有保存音频记录，它实际上更像是一套演奏指令，所以，它的体积是非常小的。

MIDI的音质完全取决于演奏设备（如我们的声卡），它在高端的设备上能表现出色，而在低端设备上则表现较差。

Mp3 files （MP3文件）同WAV文件一样，MP3也是一种数字音频格式。

不同的是，MP3文件是经过压缩的，而且是有损压缩，这意味着它的体积将大大地减小，而音质上将会有一些失真（实际上接近CD 音质，基本听不出失真）。

而且，MP3是一种媒体流，这意味着在播放它的时候不会将它整个的读入，取而代之的是分期的做部分读入。

实验二DirectX渲染及图形绘制实验实验报告项目1：DirectX渲染管道实验在例程Cub的基础上，完成以下步骤：1.修改Display函数中物体的旋转变换矩阵，使三维模型不再旋转。

2.修改摄像机位置坐标、观察点坐标、向上向量的值，记录以下状态时的值：a)远距离拍摄。

b)近距离拍摄。

c)平面旋转90度。

3.修改变换矩阵的创建参数，即D3DXMatrixPerspectiveFovLH()函数的参数，观察并记录以下参数对应的画面：a)近平面距离设为1000，远平面距离设为1000。

b)近平面距离设为1，远平面距离设为5。

c)近平面距离设为1，远平面距离设为1000。

d)宽高比：(float)width*1.5/(float)heighte)宽高比：(float)width*0.5/(float)heightf)宽高比：(float)width/(float)height1、修改Display函数中物体的旋转变换矩阵，使三维模型不再旋转。

操作截图如下：修改后的运行结果截图如下：2、修改摄像机位置坐标、观察点坐标、向上向量的值，记录以下状态时的值：a) 远距离拍摄。

操作代码：运行结果：b)近距离拍摄。

操作代码：运行结果：c) 平面旋转90度。

操作代码：运行结果：3、修改变换矩阵的创建参数，即D3DXMatrixPerspectiveFovLH()函数的参数，观察并记录以下参数对应的画面：（在第二步的基础上）a) 近平面距离设为1000，远平面距离设为1000。

操作代码：结果窗口画面一片空白。

b) 近平面距离设为1，远平面距离设为5。

操作代码：运行结果：c) 近平面距离设为1，远平面距离设为1000。

操作代码：结果与上图一样。

d) 宽高比：(float)width*1.5/(float)height操作代码：运行结果：e) 宽高比：(float)width*0.5/(float)height 操作代码：运行结果：g) 宽高比：(float)width/(float)height操作代码：运行结果：项目2：DirectX图形绘制实验在例程Cub的基础上，完成以下步骤：1.修改8个顶点中任一个一个顶点的值，观察并记录画面。

内容摘自《DirectX 9.0 3D 游戏开发编程基础》章节一．1.必备数学知识二．1.初始化Direct3D2.（固定）绘制流水线3.Direct3D 中的绘制4.颜色5.光照6.纹理映射7.融合技术8.模板三．9.字体10.网格（一）11.网格（二）12.自定义Camera 类13.地形绘制14.粒子系统15.拾取四．16.着色语言HLSL17.顶点着色器18.像素着色器19.效果框架一．1.必备数学知识1.1向量及坐标系选取，D3D 中以LH/RH 标记左手/右手坐标系。

1.2向量运算：数乘点积-用于计算两个向量的夹角（cos θ）及判断向量垂直。

叉积-计算与两个向量所在平面垂直的向量，可用于面片法向量的计算。

1.3矩阵：在3D 图形应用中，常用4X4矩阵和1X4行向量进行运算。

由于多数变换无法用3阶矩阵表示3维变换，因此3D 变换中的矩阵为4维矩阵。

由于3维坐标空间中点和向量具有相同的表示形式，因此在进行运算时，将点和向量扩展至4D 空间时，通过如下形式：123(,,,1)p p p p =表示点（保证能平移变换）；以123(,,,0)v v v v =表示向量（防止平移变换）。

1.4 3维空间中的变换：平移矩阵、旋转矩阵、比例变换矩阵1.5平面D3DXPLANE 在D3D 中存储平面及相应操作。

平面定义为满足0()0n p p ∙-=的所有点的集合，因此可通过平面法向量n 和平面上一点0p 表示，在代码中存储n 和0d n p =-∙表示平面；平面可被看做4D 向量（n,d ）进行变换；当平面被规范化（法向量为单位向量且重新计算d ），则n p d ∙+为p 点到平面的最短有符号距离。

1.6射线定义为0()p t p tu =+。

射线与平面的相交判定用于拾取的实现。

二．1. 初始化Direct3D1.1 Direct3D 提供了操纵图形设备（通过HAL 硬件抽象层）的API 。

由HAL 提供的硬件支持的功能可被D3D 接口操作；硬件不支持时由REF 设备实现，由D3DDEVTYPE 枚举类型成员指定。

unity camera 使用原则Unity中的相机(Camera)是用于渲染游戏场景的重要组件，能够控制角度、位置和视野等参数。

相机的使用原则包括以下几个方面：1. 相机适配：根据游戏的需求选择合适的相机适配方式。

主要包括正交投影(Orthographic)和透视投影(Perspective)两种模式。

正交投影适用于2D游戏，对于需要视觉深度的3D游戏则需要使用透视投影。

2. 相机位置：相机的位置决定了玩家在游戏中所看到的场景。

要根据游戏的特点设置相机的初始位置，例如FPS游戏需要将相机放在玩家的视角处，而策略游戏可以将相机放在地图的上方。

3. 相机角度：相机的旋转角度也非常重要，能够改变玩家对游戏场景的观感。

可以根据游戏中的需要对相机进行旋转，例如第三人称射击游戏中的过肩视角。

4. 相机移动：相机的移动可以让玩家在游戏场景中看到不同的位置。

可以采用平滑移动的方式，例如玩家控制角色在场景中移动时，相机也跟随角色的移动，以保持玩家的观察焦点。

5. 相机视野：通过改变相机的视野(Field of View, FOV)可以调整玩家所看到的画面范围。

较小的视野会使画面显得更加扁平，适用于需要强调远景的游戏场景；而较大的视野会增加近景的拉近感，适用于需要更广阔视野的游戏场景。

6. 多相机使用：有时候需要多个相机来呈现不同的画面或视角。

例如在实时策略游戏中需要同时显示多个视角，此时可以使用多相机来分别渲染不同的视角。

7. 相机跟踪目标：在某些场景中，相机需要跟踪游戏中的物体或角色。

可以通过编写脚本来实现相机的跟踪功能，例如跟踪角色的移动、旋转或者某个物体的运动。

8. 相机剪裁：相机可以设置剪裁区域，只渲染指定区域内的物体。

这样可以提高渲染效率，减少不必要的渲染开销。

9. 相机特效：Unity中提供了多种内置的相机特效，例如景深(Depth of Field)、快门(Shutter)和屏幕后处理(Post-processing)，可以通过添加这些特效来增强游戏画面的表现力。

DirectX 8 教程著 Andy Pike译 Aman JIANG 第一章: 准备就绪What you will need(你需要什么)∙DirectX 8.0 SDK (可以从/directx下载)∙VC6(SP5)/∙Windows 程序设计经验∙通晓 C++ 和OOPIntroduction(序)（原著的话）欢迎阅读本DX教程。

本教程至少能帮你入门、使你了解怎样用DX8 来开发Windows游戏。

我写这个教程的原由有二：首先，当出现DX时，我还是一个初学者。

所以，我想边学习边写一个教程来锻炼自己。

其次，对初学者来说，DX SDK 并不是很有帮助。

而且，网上也没有什么像样的Dx8教程。

另外，就像上面我提到的，我也是个初学者，所以，如果你发现教程中有什么地方不对，请给我写信：webmaster@。

译者言我也是一名初学者，所以，有言在先：如果你读英文能如履平地，建议你还是去读原著。

此教程很适合入门，等你入门以后，你会发现，其实一切并没有想象的那样复杂。

这是个不错的Dx8教程，我会尽最大努力把它翻译好。

注：我并没有完全按照原著来译，不适之处，请多包涵。

嗯，你应该弄到教程附带的源代码，没有那个可不行！可以到去下载。

欢迎指出我的错误，或与我联系，我的Email:Chaoyu_JIANG@ or Aman_JIANG@ , QQ:15852673。

COMWhat is COM? COM 是什么呢？COM 就是 Component Object Model, 组件对象模型。

COM 接口和C++的抽象类相似（但不一样），就像抽象类没有与之相关的实际代码一样，COM描述了一套符号和语法而非实现过程。

你也可以把 COM 对象就想象成一套为某个主题而设计的一整套库函数。

DX 就提供了一套完整的设计3D游戏的库。

最棒的就是，使用DX时，你不必去直接接触硬件，而由DX帮你代理了。

这使得一些事情变得简单了。

使用 COM 时应该注意，必须在程序结束前释放所有的 COM 对象（或接口）。

实验四DirectX光照、材质和纹理实验报告项目1：DirectX材质和光照实验在例程Cube的基础上，完成以下步骤：1）实现平行光照明。

2）黄色材质设定。

3）增加一个蓝色点光源。

在实验过程中注意灯光设置的方向、颜色等参数设定。

1）实现平行光照明2）黄色材质设定在头文件d3dUtility.h中添加光照的函数等等d3dUtihty.h 卡x d3dUtihty.cpp cube.cpp5] Cube(} d3d50delete t:51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71+ = U;constconstconstconstconstconstconstconstD3DKCOLOR WITH 二D3DCOLOR_KRGB (255, 255, 255); D3DKCOLORBLACK = D3DCOLOR.XRGE(0, 0, 0):D3DXCOLOR RED = D3DCOLOR_XRGB(255,山0):D3DXCOLOR GREEN 二D3DCOLOR_KRGB(0, 255, 0);D3DKCOLOR BLUE 二D3DCOLOR_KRGB(0, 0, 255);D3DKCOLOR YELLOW = D3DCOLOR_KRGB(255, 255, 0);D3DKCOLOR CYAN = D3DCOLOR_KRGB (0, 255, 255：：':D3DXCOLOR WENTA = D3DCOLOR_XRGB (255, 0, 255);//LightsD3DLIGHT9 InitDirect ionalLight(D3DXVECTOR3* direct ion, D3DXCOLOR* color)；D3DLIGHT9 InitPointLight(D3DKVECTOR3* position, D3DKCOLOR* culur);D3DLIGHT9 InitSpotLight (D3DXVECTOR3* posit ion, D3DKVECTOR3* direction, D3DKCOLOR* culur): //MaterialsD3DMATERIAL"mitMlHL(D3DXCQLaR 瓦D3DXC0L0R d. D3风COLOR 毎D3DXCQL0R 巳floatd3dUtility.h -f X ® Cube596061626364656667686970717273747576777879dSdUtihty.cpp cube.cpp~ O d3d Tconst D3DKCOLOR YELLOW = D3DCOLOR_KRGB(255, 255, 0): constD3DXCOLOR CYAN = D3DCOLOR_XRGB(0, 255, 255): const D3DXCOLORJIAGENTA = D3DCOLOR_XRGB (255, 0, 255)://LightsD3DLIGHT9 ImtDirect ionalLight (D3DKVECTOR3* direct ion, D3DKCOLOR* cclur):D3DLIGHT9 InitPointLight(D3DXVECTOR3* positlun, D3DXCOLOR* culur);D3DLIGHT9 InitSpotLight(D3DXVECTOR3* posit ion, D3DXVECTOR3* direct ion, D3DXCOLOR* color)://MaterialsD3DMATERL虬9 InitJiItrl (D3DKCOLOR a, D3DKCOLOR d, D3DKCOLOR * D3DKCOLOR 土float P);const D3DMATEEL虬9 TOITE_MTF1 = InitMtrl (：WTE_, WHITE.. TOITE., BLACK, 2. Of): constD3DMATERIAL9 RH)_MTRL = InitMt rl (FED, RED, RED, BLACK, 2. Of);const D3DMATEEL虬9 GEEE1LMTRL = InitMtrl (：GF£EN, GREEN, GEEEM, BLACK, 2. Of);const D3DMATEE：UL9 BLUE_MTF1 = InitMtrl (BDJE., BLUE., BLUE., BLACK, 2. Of):const D3DMATERIAL9 YELLOW项TRL = InitMtrl(YELLOW, YELLOW, YELLOW, BLACK, 2.Of);在源文件d3dUtility.cpp中添加光源ID3DLIGHT9 d3d::InitDirectionalLight(D3DKVECTOR3+ direction, D3DKCOLOR* color){D3DLIGHT9 light:::ZeroMemory t&lightj sizeof(light));light.Type = D3DLIGHT_DIRECTIONAL;light. Ambient = *color * 0.6f:light. Diffuse = *color:light. Specular = *color * 0. 6f:light. Direction = *direct ion;return light;.}I d3d::InitPointLight(D3DKVECTORS* position, D3DKCOLOR* color){D3DLIGHT9 light:::ZeroMemory(flightj sizeof(light));light. Type = D3DLIGHT_POINT:light. Ambient = *color * 0. 6f:light. Diffuse = *color:light. Specular = *color * 0.6f;light. Posit ion 二*posit ion:light. Range = 1000.Of:light. Falloff = 1. Of;1 i ght. At t enuat i on0 = 1. Of ;light. Attenuationl = 0. Of:light. Attenuation2 = 0. Of;return light:}D3DLIGHT9 d3d::InitSpotLight(D3DKYECTOR3* position, D3DKYECTOR3* direction, D3DKCOLOR* color) { D3DLKHT9 light:::ZeroMemory(felightj sizeof(light));light.Type = D3DLIGHT_SPOT;light. Ambient = *color * 0. Of:light.Diffuse = *color:light.Specular = *color * 0. 6f:light.Posit ion = *posit ion:light. Direct ion = *direction;light. Range = 1000.Of:light. Falloff = 1. Of;1 i ght. At t enuat i onO = 1. Of ;light. Attenuationl = 0. Of :1 ight. Att enuat ion2 = 0. Of :light. Theta = 0. 4f :light.Phi = 0. 9f;return light;) {-D3DMATEEIAL9 d3d：:InitMtrl(D3DKC0L0R 头D3DXC0L0R d, D3DXC0L0R * D3DXC0L0R * floatP D3DMATERIAL9 mtrl;mt rl. Ajribient = a;mtrl.Diffuse = d;mtrl. Specular = s ;mtrl. Emissive =已;mtrl. Power = p :return mtrl:在源文件cube.cpp中修改和添加相关内容首先使立方体住手旋转//y += timeDelta;然后改一串代码const DWORD VerteK：:FVF = D3DFVF_KYZ|D3DFVF_N0R]UL;接下来在bool Setup函数中作如下代码□ bool Setup (){//Turn on lightsDevice->SetRenderState(D3DRS_LIGHTINGj true): El //// Create vertex and index buffers.//Creat and set the mat erialD3DMTERIAL9 mtrl;mt rl. Ambient = d3d: : YELLOW:d3d::YELLOW;d3d: : YELLOW:d3d: : BLACK :D 即i c 已- > S et Mat 日r i al (&mt r 1) ;//Setup a directional lightD3DLIGHT9 dir;::ZeroMemory(^dirj sizeof(dir)): dir.Type = D3DLIGHT_DIRECTZONAL: dir.Diffuse = d3d::WHITE;dir. Specular = d3d::VHITE * 0. 3f;dir. Ambient = d3d::WHITE *0.6f:dir. Direct ion = D3DKVECTOR3(1. Of, 0.Of, 0.Of);Device->SetLight (Cl, &dir);Device->LightEnable(0j true);Device->SetRenderState(D3DRS_NOEMALIZENORMAL* true);Device->SetRenderState(D3DRS_SPECULARENABLEj t rue);注释与修改两串代码mtrl.Emissive = d3d::BLACK; 运行结果如下然后改变光的方向Directs D 9 A.pp3）增加一个蓝色点光源//Setup a directional light D3DKVECTOR3 posd.Of, 1. Of, 0. Of): D3DKCOLOR c = d3d::GREEN;D3DLIGHT9 point = d3d::InitPointLight(^pos^ ; // Set and Enable the light.Device->SetLight(1』^point); Device->LightEnable(15true);D3DLIGHT9 dir;::ZeroMemory sizeof(dir)); dir.Type = D3DLIGHT_DIEECTIONAL;dir. Diffuse = d3d::RED:dir. Specular = d3d::RED * 0.3f;dir. Ambient = d3d::RED * 0.6f;dir. Direction = D3DKVECTOR3 (1.Of, 0.Of, 0.Of);项目2：DirectX纹理实验在项目1的程序基础上完成一下步骤：1）新增一个立方体增加纹理，图片请自己准备。
