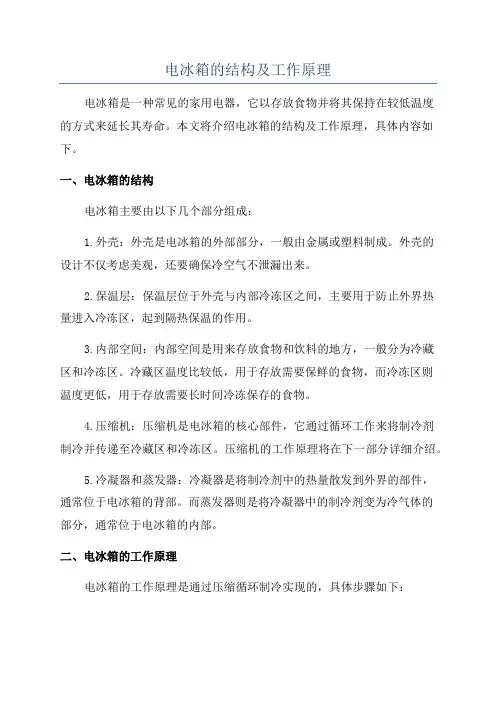

电冰箱的结构及工作原理电冰箱是我们日常生活中常见的家用电器之一，它能够将食物和饮料保持在低温状态，延长其保鲜时间。
本文将详细介绍电冰箱的结构和工作原理。
一、结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，外观一般采用涂层或喷漆处理，以增加耐用性和美观度。
2. 内胆：内胆是电冰箱的主要储存空间，通常由耐腐蚀的金属材料制成，如不锈钢。
内胆表面通常有抗菌处理，以保持食物的卫生安全。
3. 保温层：保温层位于内胆和外壳之间，通常由聚氨酯泡沫等绝缘材料制成，以减少热量传导，提高冷藏效果。
4. 门体：电冰箱的门体通常由两层玻璃或塑料制成，之间注入稀有气体，以增加隔热效果。
门体上还配有磁性密封条，确保门的密封性，防止冷空气外泄。
5. 温控系统：温控系统包括温度传感器、控制面板和压缩机。
温度传感器用于检测内部温度，控制面板用于设置和调节温度，而压缩机则负责制冷。
6. 热交换器：热交换器分为蒸发器和冷凝器两部分。
蒸发器位于冰箱内部，通过吸收食物和饮料中的热量来制冷。
冷凝器位于冰箱背部或底部，通过散热来排出热量。
7. 压缩机：压缩机是电冰箱的核心部件，负责将制冷剂压缩成高压气体，使其温度升高。
压缩机的工作需要消耗电能。
8. 制冷剂：制冷剂是电冰箱中的介质，常用的制冷剂有氟利昂和氨等。
制冷剂在蒸发器和冷凝器中循环流动，通过吸收和释放热量来实现制冷效果。
二、工作原理电冰箱的工作原理基于热力学的制冷循环过程，主要包括蒸发、压缩、冷凝和膨胀四个阶段。
1. 蒸发：制冷剂从蒸发器进入压缩机时处于低压状态，此时制冷剂吸收食物和饮料中的热量，使其温度降低。
2. 压缩：压缩机将制冷剂压缩成高压气体，使其温度升高。
高温高压的制冷剂进入冷凝器。
3. 冷凝：在冷凝器中，高温高压的制冷剂通过散热排出热量，同时冷却下来，变成高压液体。
4. 膨胀：高压液体进入膨胀阀，通过膨胀阀的节流作用，压力降低，制冷剂变成低压液体，继续循环回到蒸发器。
通过不断循环进行蒸发、压缩、冷凝和膨胀的过程，电冰箱能够持续地将热量从内部排出，从而保持低温状态。

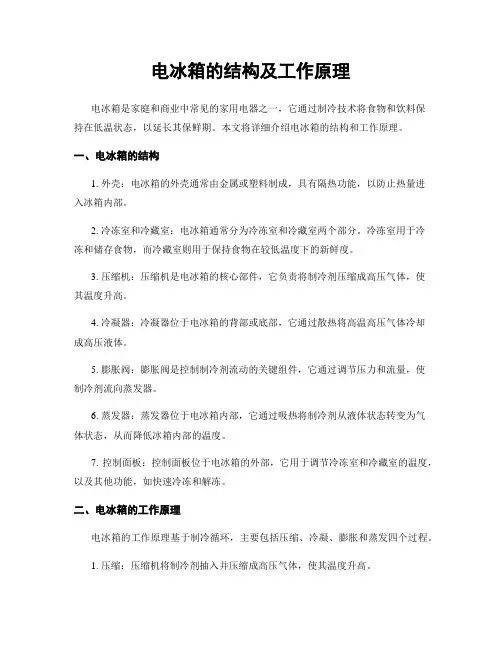

电冰箱的结构及工作原理电冰箱是家庭和商业中常见的家用电器之一，它通过制冷技术将食物和饮料保持在低温状态，以延长其保鲜期。
本文将详细介绍电冰箱的结构和工作原理。
一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有隔热功能，以防止热量进入冰箱内部。
2. 冷冻室和冷藏室：电冰箱通常分为冷冻室和冷藏室两个部分。
冷冻室用于冷冻和储存食物，而冷藏室则用于保持食物在较低温度下的新鲜度。
3. 压缩机：压缩机是电冰箱的核心部件，它负责将制冷剂压缩成高压气体，使其温度升高。
4. 冷凝器：冷凝器位于电冰箱的背部或底部，它通过散热将高温高压气体冷却成高压液体。
5. 膨胀阀：膨胀阀是控制制冷剂流动的关键组件，它通过调节压力和流量，使制冷剂流向蒸发器。
6. 蒸发器：蒸发器位于电冰箱内部，它通过吸热将制冷剂从液体状态转变为气体状态，从而降低冰箱内部的温度。
7. 控制面板：控制面板位于电冰箱的外部，它用于调节冷冻室和冷藏室的温度，以及其他功能，如快速冷冻和解冻。
二、电冰箱的工作原理电冰箱的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。
1. 压缩：压缩机将制冷剂抽入并压缩成高压气体，使其温度升高。
2. 冷凝：高温高压气体通过冷凝器散热，冷却成高压液体。
3. 膨胀：高压液体通过膨胀阀进入蒸发器，此时压力急剧降低，使制冷剂流速加快。
4. 蒸发：制冷剂在蒸发器中吸热，从液体状态转变为气体状态，吸收冰箱内部的热量，从而降低温度。
通过不断循环这四个过程，电冰箱能够保持冷冻室和冷藏室的温度在适宜的范围内，从而实现食物的保鲜和冷冻。
三、电冰箱的工作原理详解1. 制冷剂的选择：电冰箱中常用的制冷剂有氟利昂和氨等。
制冷剂需要具备低沸点和高潜热等特性，以便在制冷循环中吸收和释放热量。
2. 压缩机的作用：压缩机是电冰箱的核心部件，它通过机械方式将制冷剂压缩成高压气体。
这个过程会使制冷剂分子之间的距离变得更近，导致分子之间的碰撞增加，从而使制冷剂的温度升高。
电冰箱主要部件与结构总结结构图图 2-3 典型电冰箱的透视结构图图 2-4 电冰箱制冷系统的工作原理图制冷剂以气态的形式由压缩机吸入，经压缩机压缩后成为高温高压的过热蒸气，然后从压缩机的排气管排出，经排气管道进入冷凝器。
冷凝器有助于制冷剂将热量散发给周围的空气，使得冷凝剂由高温高压的过热蒸气冷凝为中温高压的液体，然后经过干燥过滤器进入毛细管。
由于毛细管的通道细长，制冷剂进入毛细管被节流降压后变为低温低压的制冷剂液体，再进入蒸发器。
在蒸发器中，低温低压的制冷剂液体要大量吸收外界热量而汽化为饱和蒸气，这就达到了在蒸发器中向外界吸热制冷的目的。
由蒸发器出来后，在吸气管中变为低压蒸气的制冷剂再被压缩机吸入，开始下一次循环。
压缩机压缩机是最主要的部件。
它是制冷循环系统的动力源，压缩机的运转使制冷循环系统中的制冷剂在管路中循环流动，通过热功的转换达到制冷目的。
压缩机的种类大体上可分为往复活塞式、旋转活塞式、涡旋式及变频式 4 种。
图 4-1 往复活塞式压缩机的外形及其内部结构图图 4-8 旋转活塞式压缩机的外形及内部结构图图 4-12 涡旋式压缩机的外形与内部结构图表 4-1 几种压缩机的性能对比电磁继电器一般可分为3 种：即启动继电器、压力继电器和过载保护器。
电磁继电器在空调器中的应用比较广泛，如室内/室外风扇电动机的风速转换、负离子发生器的启动与停止转换、同步电动机的运行、电磁四通换向阀的切换等都是利用电磁继电器进行控制的。
图 5-2 电磁继电器的分类用于电冰箱的电磁继电器主要有电流式启动继电器（重锤式启动继电器、PTC 启动继电器）和过热保护继电器（内埋式过热保护继电器、碟形过热保护继电器）。
电冰箱启动继电器一般安装在压缩机绕组接线端。
图 5-4 启动继电器的安装位置启动继电器是采用单相异步电动机的压缩机的专用启动元件。
根据启动继电器与压缩机启动绕组的连接方式不同，启动继电器可分为电流式和电压式两大类，电冰箱中使用的是电流式启动继电器。
电冰箱的结构及工作原理【引言】电冰箱是现代家庭中常见的电器设备，它以其优秀的冷藏和保鲜功能，为我们的生活带来了极大的便利。
本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地理解电冰箱的运行机制。
【主体部分】一、电冰箱的结构电冰箱由以下几个主要部分组成：1. 外壳：电冰箱外壳一般由金属或塑料制成，具有良好的耐用性和外观。
2. 内胆：内胆是电冰箱的主要存储空间，一般由塑料制成，具有一定的保温性能。
3. 门体：门体是电冰箱的进出口，通常由金属和玻璃制成，具有隔热和透明的特性。
4. 门密封条：门密封条位于门体和内胆之间，起到隔热和密封的作用，防止冷空气外泄。
5. 制冷系统：制冷系统是电冰箱的核心组成部分，包括压缩机、冷凝器、蒸发器和节流阀等。
6. 控制系统：控制系统用于控制电冰箱的运行状态和温度，一般包括温度调节器、传感器和电路板等。
二、电冰箱的工作原理电冰箱的工作原理是基于制冷循环和热力学原理的。
1. 制冷循环：制冷循环是电冰箱实现冷藏和保鲜的关键过程。
其基本步骤如下：(1) 压缩：压缩机将低温低压的制冷剂吸入，通过压缩使其成为高温高压气体。
(2) 冷凝：高温高压气体通过冷凝器散热，变成高温高压液体。
(3) 膨胀：高温高压液体通过节流阀膨胀，降低温度和压力，变成低温低压液体。
(4) 蒸发：低温低压液体通过蒸发器吸热，变成低温低压蒸汽。
(5) 循环：低温低压蒸汽再次被压缩机吸入，循环进行。
2. 热力学原理：根据热力学原理，热量会自然地从高温区域传递到低温区域，这一原理被应用于电冰箱的工作中。
电冰箱内部的制冷剂通过制冷循环，吸收冷藏室内的热量，然后将热量释放到外部的冷凝器中，使冷藏室内温度降低。
三、电冰箱的工作过程电冰箱的工作过程可以简单描述为以下几个步骤：1. 初始状态：当电冰箱刚启动时，制冷系统处于待机状态，内部温度与外部温度相同。
2. 制冷启动：当我们设定了所需的冷藏温度后，控制系统将启动制冷循环。
