热管及热管换热器
- 格式:pptx
- 大小:1.21 MB
- 文档页数:43

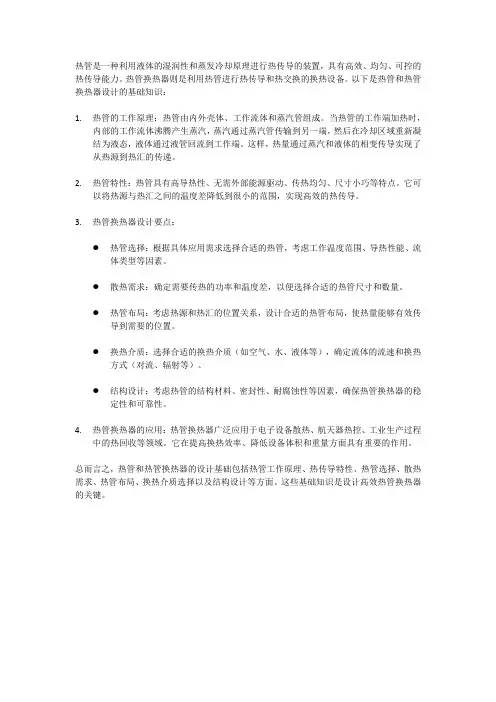

热管是一种利用液体的湿润性和蒸发冷却原理进行热传导的装置,具有高效、均匀、可控的热传导能力。
热管换热器则是利用热管进行热传导和热交换的换热设备。
以下是热管和热管换热器设计的基础知识:1.热管的工作原理:热管由内外壳体、工作流体和蒸汽管组成。
当热管的工作端加热时,内部的工作流体沸腾产生蒸汽,蒸汽通过蒸汽管传输到另一端,然后在冷却区域重新凝结为液态,液体通过液管回流到工作端。
这样,热量通过蒸汽和液体的相变传导实现了从热源到热汇的传递。
2.热管特性:热管具有高导热性、无需外部能源驱动、传热均匀、尺寸小巧等特点。
它可以将热源与热汇之间的温度差降低到很小的范围,实现高效的热传导。
3.热管换热器设计要点:●热管选择:根据具体应用需求选择合适的热管,考虑工作温度范围、导热性能、流体类型等因素。
●散热需求:确定需要传热的功率和温度差,以便选择合适的热管尺寸和数量。
●热管布局:考虑热源和热汇的位置关系,设计合适的热管布局,使热量能够有效传导到需要的位置。
●换热介质:选择合适的换热介质(如空气、水、液体等),确定流体的流速和换热方式(对流、辐射等)。
●结构设计:考虑热管的结构材料、密封性、耐腐蚀性等因素,确保热管换热器的稳定性和可靠性。
4.热管换热器的应用:热管换热器广泛应用于电子设备散热、航天器热控、工业生产过程中的热回收等领域。
它在提高换热效率、降低设备体积和重量方面具有重要的作用。
总而言之,热管和热管换热器的设计基础包括热管工作原理、热传导特性、热管选择、散热需求、热管布局、换热介质选择以及结构设计等方面。
这些基础知识是设计高效热管换热器的关键。

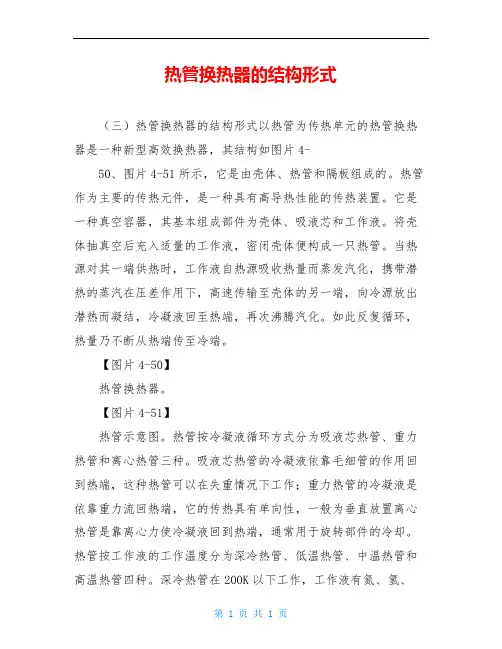

热管换热器的结构形式(三)热管换热器的结构形式以热管为传热单元的热管换热器是一种新型高效换热器,其结构如图片4-50、图片4-51所示,它是由壳体、热管和隔板组成的。
热管作为主要的传热元件,是一种具有高导热性能的传热装置。
它是一种真空容器,其基本组成部件为壳体、吸液芯和工作液。
将壳体抽真空后充入适量的工作液,密闭壳体便构成一只热管。
当热源对其一端供热时,工作液自热源吸收热量而蒸发汽化,携带潜热的蒸汽在压差作用下,高速传输至壳体的另一端,向冷源放出潜热而凝结,冷凝液回至热端,再次沸腾汽化。
如此反复循环,热量乃不断从热端传至冷端。
【图片4-50】热管换热器。
【图片4-51】热管示意图。
热管按冷凝液循环方式分为吸液芯热管、重力热管和离心热管三种。
吸液芯热管的冷凝液依靠毛细管的作用回到热端,这种热管可以在失重情况下工作;重力热管的冷凝液是依靠重力流回热端,它的传热具有单向性,一般为垂直放置离心热管是靠离心力使冷凝液回到热端,通常用于旋转部件的冷却。
热管按工作液的工作温度分为深冷热管、低温热管、中温热管和高温热管四种。
深冷热管在200K以下工作,工作液有氮、氢、氖、氧、甲烷、乙烷等;低温热管在200~550K 范围内工作,工作液有氟里昂、氨、丙酮、乙醇、水等;中温热管在550~750K范围内工作,工作液有导热姆A、水银、铯、水及钾─钠混合液等;高温热管在750K 以上工作,工作液有液态金属钾、钠、锂、银等。
热管的传热特点是热管中的热量传递通过沸腾汽化、蒸汽流动和蒸汽冷凝三步进行,由于沸腾和冷凝的对流传热强度都很大,而蒸汽流动阻力损失又较小,因此热管两端温度差可以很小,即能在很小的温差下传递很大的热流量。
因此,它特别适用于低温差传热及某些等温性要求较高的场合。
热管换热器具有结构简单、使用寿命长、工作可靠、应用范围广等优点,可用于气─气、气─液和液─液之间的换热过程。
热管换热器工作原理及特点-概述说明以及解释1.引言1.1 概述热管换热器是一种高效换热设备,利用热管作为传热介质,通过在换热器内部的传热管路中进行传热工作,实现热量的传递和换热。
热管换热器具有结构简单、能耗低、换热效率高等特点,在工程领域得到了广泛的应用。
本文将重点介绍热管换热器的工作原理、特点以及在工程应用中的优势,希望通过深入的研究和分析,能为读者提供更加全面和深入的了解,为今后热管换热器在工程实践中的应用提供借鉴和参考。
1.2 文章结构本文将首先介绍热管换热器的工作原理,包括其基本工作原理和传热过程,以帮助读者深入了解热管换热器的工作机制。
接着,我们将探讨热管换热器的特点,包括其高效换热、结构简单等优势,以便读者对热管换热器在工程中的应用有更全面的认识。
最后,我们将重点讨论热管换热器在工程应用中的优势,以展示其在实际工程中的重要性和价值。
通过对热管换热器的原理、特点和应用优势进行全面介绍,本文旨在帮助读者深入理解和应用热管换热器技术。
1.3 目的:本文旨在深入介绍热管换热器的工作原理及特点,探讨其在工程应用中的优势。
通过对热管换热器的全面解析,旨在帮助读者全面了解该换热器的优点和适用领域,为工程实践提供参考和指导。
同时,通过对热管换热器未来发展前景的展望,进一步探讨该技术在换热领域的潜力和发展方向。
希望本文能为读者提供一份全面且深入的研究参考,促进热管换热器技术的不断创新与发展。
2.正文2.1 热管换热器的工作原理热管换热器是一种利用热管换热原理实现热量转移的换热设备。
其工作原理是通过热管内介质的相变过程来实现热量的传递。
热管换热器主要包括蒸发段和冷凝段两部分。
在蒸发段,工作介质(如液态水)受热后蒸发成为蒸汽,蒸汽通过热管的热传递作用被传输到冷凝段。
在冷凝段,蒸汽失去热量后冷凝成为液态介质,释放出的热量再次通过热管传递到冷却介质。
通过这样的过程,热管换热器实现了热量的高效传递,并具有一定的节能效果。

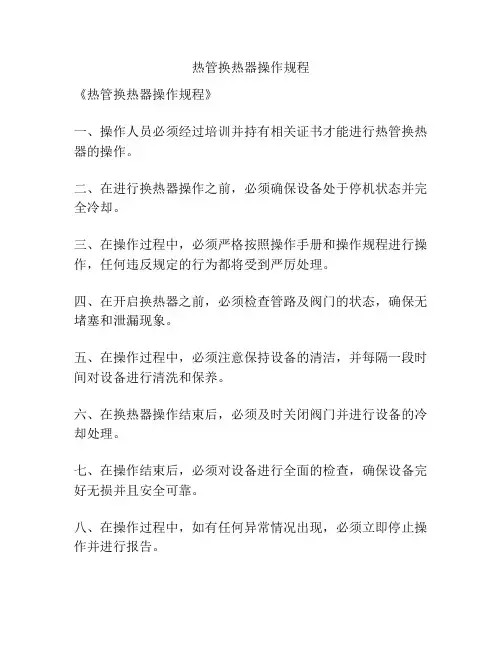

热管换热器操作规程
《热管换热器操作规程》
一、操作人员必须经过培训并持有相关证书才能进行热管换热器的操作。
二、在进行换热器操作之前,必须确保设备处于停机状态并完全冷却。
三、在操作过程中,必须严格按照操作手册和操作规程进行操作,任何违反规定的行为都将受到严厉处理。
四、在开启换热器之前,必须检查管路及阀门的状态,确保无堵塞和泄漏现象。
五、在操作过程中,必须注意保持设备的清洁,并每隔一段时间对设备进行清洗和保养。
六、在换热器操作结束后,必须及时关闭阀门并进行设备的冷却处理。
七、在操作结束后,必须对设备进行全面的检查,确保设备完好无损并且安全可靠。
八、在操作过程中,如有任何异常情况出现,必须立即停止操作并进行报告。
九、操作人员必须严格遵守安全操作规程,确保自己和他人的安全。
十、操作过程中如遇紧急情况,必须立即采取应急措施,并及时向上级领导和相关部门汇报。
十一、对于长期停用的设备,必须进行定期检查和保养,确保设备能够正常运行。
以上是热管换热器操作规程的相关内容,希望每位操作人员都能严格遵守规程,确保设备的安全运行。
热管换热器设计计算及设计说明书第一章热管及热管换热器的概述热管是一种具有极高导热性能的新型传热元件,它通过在全封闭真空管内的液体的蒸发与凝结来传递热量,它利用毛吸作用等流体原理,起到良好的制冷效果。
具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、温度可控制等特点。
将热管散热器的基板与晶闸管等大功率电力电子器件的管芯紧密接触,可直接将管芯的热量快速导出。
热管传热技术于六十年代初期由美国的科学家发明[1],它是利用封闭工作腔内工质的相变循环进行热量传输,因而具有传输热量大及传输效率高等特点。
随着热管制造成本的降低,尤其是九十年代前后随着水碳钢热管相容性问题的解决,热管凭借其巨大的传热能力,被广泛应用于石油、化工、食品、造纸、冶金等领域的余热回收系统中.热管气—气换热器是最能体现热管优越性的热管换热器产品,它正在逐步取代传统的管壳式换热器。
热管气-气换热器是目前应用最广泛的一种气—气换热器.我国的能源短缺问题日趋严重,节能已被提到了重要的议事日程。
大量的工业锅炉和各种窑炉、加热炉所排放的高温烟气,用热管气—气换热器进行余热回收,所得到的高温空气可用于助燃或干燥,因此应用前景非常广阔。
据有关报道称,我国三分之二的能源被锅炉吞噬,而我国工业锅炉的实际运行效率只有65%左右,工业发达国家的燃煤工业锅炉运行热效率达85%,因此,提高工业锅炉的热效率,节能潜力十分巨大。
如果我国锅炉的热效率能够提高10%,节约的能耗则相当于三峡水库一年的发电量,做好工业锅炉及窑炉的节能工作对节约能源具有十分重要的意义[2~6].利用热管气—气换热器代替传统的管壳式气—气换热器,一方面,能够大大提高预热空气进入炉内的温度,降低烟气温度,从而大大提高锅炉的热效率;另一方面,热管气—气换热器运行压降非常小,有时甚至不需要增加引风机等设备,从而使得运行费用大大降低. 1。
1 热管及其应用热管是一种具有极高导热性能的传热元件,它通过在全封闭真空管内工质的蒸发与凝结来传递热量,具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。

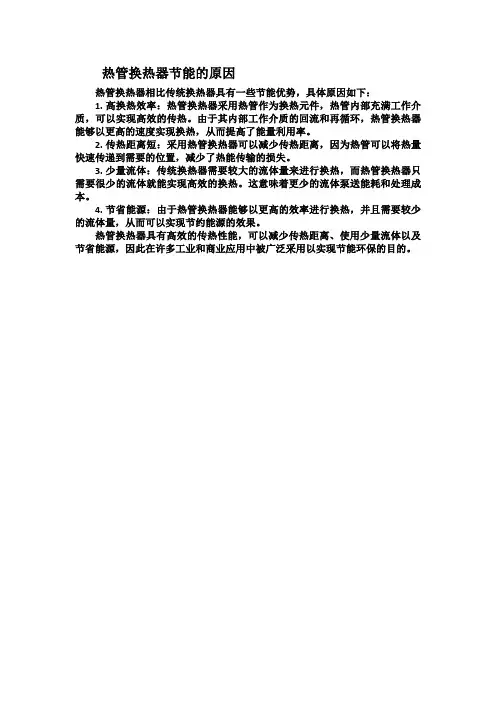

热管换热器节能的原因
热管换热器相比传统换热器具有一些节能优势,具体原因如下:
1.高换热效率:热管换热器采用热管作为换热元件,热管内部充满工作介质,可以实现高效的传热。
由于其内部工作介质的回流和再循环,热管换热器能够以更高的速度实现换热,从而提高了能量利用率。
2.传热距离短:采用热管换热器可以减少传热距离,因为热管可以将热量快速传递到需要的位置,减少了热能传输的损失。
3.少量流体:传统换热器需要较大的流体量来进行换热,而热管换热器只需要很少的流体就能实现高效的换热。
这意味着更少的流体泵送能耗和处理成本。
4.节省能源:由于热管换热器能够以更高的效率进行换热,并且需要较少的流体量,从而可以实现节约能源的效果。
热管换热器具有高效的传热性能,可以减少传热距离、使用少量流体以及节省能源,因此在许多工业和商业应用中被广泛采用以实现节能环保的目的。

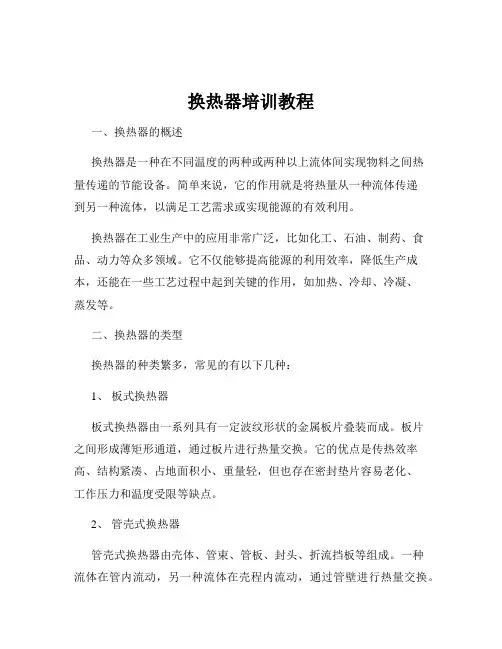

换热器培训教程一、换热器的概述换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备。
简单来说,它的作用就是将热量从一种流体传递到另一种流体,以满足工艺需求或实现能源的有效利用。
换热器在工业生产中的应用非常广泛,比如化工、石油、制药、食品、动力等众多领域。
它不仅能够提高能源的利用效率,降低生产成本,还能在一些工艺过程中起到关键的作用,如加热、冷却、冷凝、蒸发等。
二、换热器的类型换热器的种类繁多,常见的有以下几种:1、板式换热器板式换热器由一系列具有一定波纹形状的金属板片叠装而成。
板片之间形成薄矩形通道,通过板片进行热量交换。
它的优点是传热效率高、结构紧凑、占地面积小、重量轻,但也存在密封垫片容易老化、工作压力和温度受限等缺点。
2、管壳式换热器管壳式换热器由壳体、管束、管板、封头、折流挡板等组成。
一种流体在管内流动,另一种流体在壳程内流动,通过管壁进行热量交换。
这种换热器结构坚固、可靠性高、适应性强,能承受高温高压,但传热效率相对较低,占地面积较大。
3、螺旋板式换热器螺旋板式换热器由两张平行的金属板卷制而成,形成了两个螺旋形通道。
冷热流体在通道内逆向流动进行换热。
它的优点是结构紧凑、传热效率高,但制造难度较大,维修不太方便。
4、热管换热器热管换热器利用热管内工质的蒸发和冷凝来传递热量。
热管具有极高的导热性能,能够在很小的温差下传递大量的热量。
这种换热器具有传热效率高、结构简单等优点,但成本相对较高。
5、空气冷却器空气冷却器是以空气作为冷却介质,使高温流体得到冷却。
它常用于石油化工等领域中对高温气体的冷却,具有节水、节能等优点。
三、换热器的工作原理无论哪种类型的换热器,其工作原理都是基于热量传递的三种基本方式:热传导、热对流和热辐射。
热传导是指由于物体内部或物体之间存在温度差,使得热量从高温处向低温处传递的现象。
在换热器中,通过固体壁面(如管壁、板壁等)的传热就属于热传导。
热对流是指由于流体的宏观运动,使得流体各部分之间发生相对位移,冷热流体相互掺混所引起的热量传递过程。

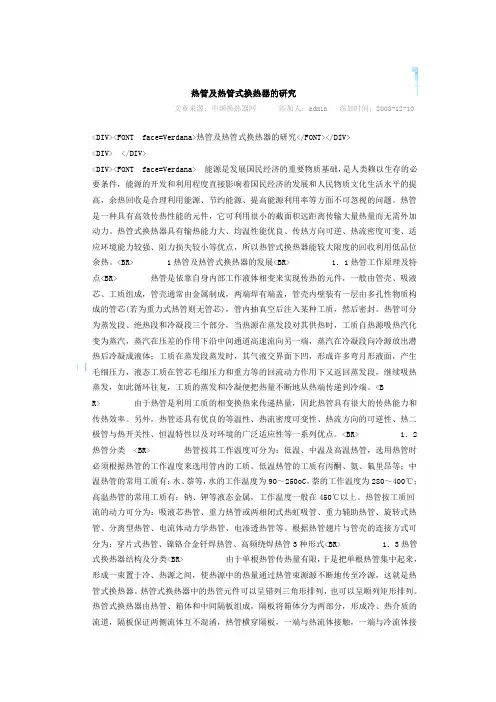

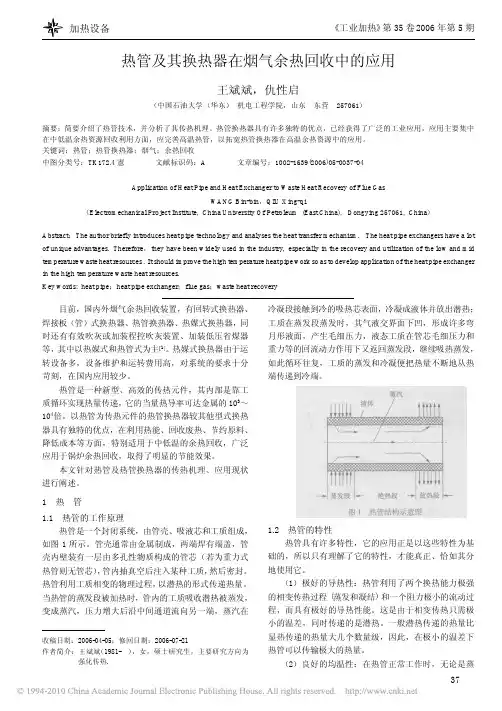

热管及热管式换热器的研究文章来源:中国换热器网添加人:admin 添加时间:2008-12-10<DIV><FONT face=Verdana>热管及热管式换热器的研究</FONT></DIV><DIV> </DIV><DIV><FONT face=Verdana> 能源是发展国民经济的重要物质基础,是人类赖以生存的必要条件,能源的开发和利用程度直接影响着国民经济的发展和人民物质文化生活水平的提高,余热回收是合理利用能源、节约能源、提高能源利用率等方面不可忽视的问题。
热管是一种具有高效传热性能的元件,它可利用很小的截面积远距离传输大量热量而无需外加动力。
热管式换热器具有输热能力大、均温性能优良、传热方向可逆、热流密度可变、适应环境能力较强、阻力损失较小等优点,所以热管式换热器能较大限度的回收利用低品位余热。
< BR> 1热管及热管式换热器的发展<BR> 1.1热管工作原理及特点<BR> 热管是依靠自身内部工作液体相变来实现传热的元件,一般由管壳、吸液芯、工质组成,管壳通常由金属制成,两端焊有端盖,管壳内壁装有一层由多孔性物质构成的管芯(若为重力式热管则无管芯),管内抽真空后注入某种工质,然后密封。
热管可分为蒸发段、绝热段和冷凝段三个部分,当热源在蒸发段对其供热时,工质自热源吸热汽化变为蒸汽,蒸汽在压差的作用下沿中间通道高速流向另一端,蒸汽在冷凝段向冷源放出潜热后冷凝成液体;工质在蒸发段蒸发时,其气液交界面下凹,形成许多弯月形液面,产生毛细压力,液态工质在管芯毛细压力和重力等的回流动力作用下又返回蒸发段,继续吸热蒸发,如此循环往复,工质的蒸发和冷凝便把热量不断地从热端传递到冷端。
<BR> 由于热管是利用工质的相变换热来传递热量,因此热管具有很大的传热能力和传热效率。

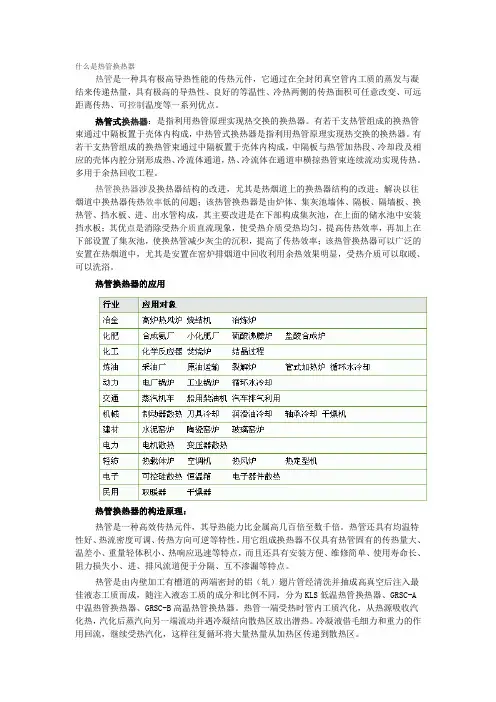

什么是热管换热器热管是一种具有极高导热性能的传热元件,它通过在全封闭真空管内工质的蒸发与凝结来传递热量,具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。
热管式换热器:是指利用热管原理实现热交换的换热器。
有若干支热管组成的换热管束通过中隔板置于壳体内构成,中热管式换热器是指利用热管原理实现热交换的换热器。
有若干支热管组成的换热管束通过中隔板置于壳体内构成,中隔板与热管加热段、冷却段及相应的壳体内腔分别形成热、冷流体通道,热、冷流体在通道申横掠热管束连续流动实现传热。
多用于余热回收工程。
热管换热器涉及换热器结构的改进,尤其是热烟道上的换热器结构的改进;解决以往烟道中换热器传热效率低的问题;该热管换热器是由炉体、集灰池墙体、隔板、隔墙板、换热管、挡水板、进、出水管构成,其主要改进是在下部构成集灰池,在上面的储水池中安装挡水板;其优点是消除受热介质直流现象,使受热介质受热均匀,提高传热效率,再加上在下部设置了集灰池,使换热管减少灰尘的沉积,提高了传热效率;该热管换热器可以广泛的安置在热烟道中,尤其是安置在窑炉排烟道中回收利用余热效果明显,受热介质可以取暖、可以洗浴。
热管换热器的应用热管换热器的构造原理:热管是一种高效传热元件,其导热能力比金属高几百倍至数千倍。
热管还具有均温特性好、热流密度可调、传热方向可逆等特性。
用它组成换热器不仅具有热管固有的传热量大、温差小、重量轻体积小、热响应迅速等特点,而且还具有安装方便、维修简单、使用寿命长、阻力损失小、进、排风流道便于分隔、互不渗漏等特点。
热管是由内壁加工有槽道的两端密封的铝(轧)翅片管经清洗并抽成高真空后注入最佳液态工质而成,随注入液态工质的成分和比例不同,分为KLS低温热管换热器、GRSC-A 中温热管换热器、GRSC-B高温热管换热器。
热管一端受热时管内工质汽化,从热源吸收汽化热,汽化后蒸汽向另一端流动并遇冷凝结向散热区放出潜热。
热管式换热器工作原理
热管式换热器是用来转换热量的设备。
它通过可靠的物理接触,
可以将流经其中的冷热流体的温度差转换为有效的传热量。
热管式换
热器的基本工作原理是将两个不同温度的流体进行热交换。
在管路中,冷热流体分别进入上部和下部的两个室,流量的大小和温度的不同密
切相关。
这样,当温热的流体流经热管,其热能被传递到冷流体中,
冷流体接受了热能,其温度会随之升高。
同样,当冷流体流经热管时,其温度也会随之降低,温热的流体则可以继续从上部室得到热能。
在传热单元中,冷热流体分别由上部室和下部室流入,并在换热
器壁上交换温度。
换热器壁上的冷热差热量会阻碍流体的流动,在一
定程度上减慢流体的流速,减少潜热的损失。
同时,热管式换热器的
物理构型和结构也有助于减少热量的损失。
两侧流体在换热器中的反
复往复运动,有效地实现了传热过程,使冷热流体的温度差得到控制
和调节,最终达到热能转换效果。
热管式换热器具有以下优点:结构紧凑,安装和拆卸简便;操作
可靠,耗能低;使用温差低,温差高可以获得较好的高热量效果;具
有传热效率高,不需要额外的加热设备;热能转换效率高,温度变化
范围广等优点。
因此,热管式换热器深受工业市场的欢迎,得到了广
泛的应用。
热管换热器bes的工作原理
热管换热器(BES)的工作原理是基于热管技术,是一种高效的热交换设备。
其工作原理可以简要概括为:热管内部的工作介质在受热时蒸发并形成蒸汽,蒸汽在压力作用下在管内传输,流向冷端。
在冷端,蒸汽失去热量,重新凝结成液体。
这一过程中释放出的热量被传递到热管的外表面,然后再传递给外部环境或需要加热的物体。
热管内部的工作介质循环流动,不需要任何机械泵或风扇来推动,这是热管式换热器的一大优势。
这种自然循环的过程使得热管能够高效传递热量,而且可以在各种环境条件下工作,包括重力微弱的太空中。
而BES换热器的工作原理是将流体引导进入多个相互交错的块中,流体在
块的内部形成旋流运动,从而增加了热传递表面积,提高了热传递效率。
如需了解更多关于热管换热器(BES)的工作原理,建议咨询专业人士获取
帮助。
本科毕业设计说明书热管式热交换器(烟气余热回收空气预热器)Heat pipe heat exchanger (flue gas heat recovery air preheater)摘要热管是一种依靠管内工质的蒸发,凝结和循环流动而传递热量的部件。
由热管元件组成的,利用热管原理实现热交换的换热器称之为热管换热器。
热管换热器最大的特点是:结构简单,传热效率高、动力消耗小。
其越来越受到人们的重视,是一种应用前景非常好的换热设备。
目前,它被广泛应用于动力、化工、冶金、电力、计算机等领域。
本文就热管换热器的发展现状、趋势、应用及设计做了一个简要的论述,着重探讨了热管换热器的设计。
在讨论热管换热器的设计过程中,主要针对热力计算,设备结构计算、元件参数的选择做了一个合理构建。
关键词:热管;热管热交换器;设计计算;ABSTRACRely on heat pipe is a pipe working fluid evaporation, condensation and recycling the flow of heat transfer member. Components of the heat pipe, heat pipe principle the use of heat exchange heat exchanger called the heat pipe heat exchanger. Heat pipe heat exchanger biggest feature is: simple structure, high heat transfer efficiency, power consumption is small. Which more and more people's attention, is a very good application prospects heat transfer equipment. Currently, it is widely used in power, chemical, metallurgy, electric power, computers and other fields. In this paper, the development of heat pipe heat exchanger status, trends, application and design to make a brief discussion, focused on the heat pipe heat exchanger design. In discussing the heat pipe heat exchanger design process, mainly for thermal calculation, equipment, structural calculations, component selection of parameters made a reasonable construction.Key words:Heat pipe;Heat pipe heat exchanger;Design calculations;目录第一章绪论 (1)第一节热管及热管换热器概述 (1)第二节热管及其应用 (3)1.2.1热管的构造原理 (3)1.2.2热管的工作原理 (7)1.2.3热管的基本特性 (8)1.2.4热管分类 (8)1.2.5热管技术 (9)1.2.6热管技术特点 (10)第二章热管换热器 (12)第一节热管换热器技术优势 (12)第二节热管换热器的分类 (12)第三节换热器应用前景 (14)第三章热管气-气换热器设计中应注意的问题 (16)第四章热管气-气换热器设计步骤 (17)第一节计算步骤 (17)第二节符号说明 (19)第三节标注说明 (20)致谢 (22)参考文献 (23)附录 (25)外文资料及翻译 (35)任务书 (55)第一章绪论第一节热管的发展及现状在现有的传热元件中,热管是我们所知的最高效的传热元件之一,它能将大量热量通过其特别小的截面积远距离地传输而不需要外加动力。
