制造计量器具许可证生产条件现场考核必备条件(光干涉式甲烷测定器)

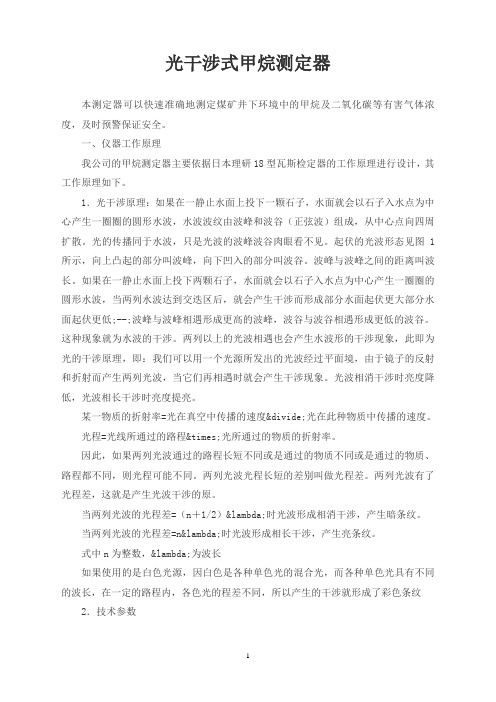

光干涉式甲烷测定器本测定器可以快速准确地测定煤矿井下环境中的甲烷及二氧化碳等有害气体浓度，及时预警保证安全。

一、仪器工作原理我公司的甲烷测定器主要依据日本理研18型瓦斯检定器的工作原理进行设计，其工作原理如下。

1．光干涉原理：如果在一静止水面上投下一颗石子，水面就会以石子入水点为中心产生一圈圈的圆形水波，水波波纹由波峰和波谷（正弦波）组成，从中心点向四周扩散。

光的传播同于水波，只是光波的波峰波谷肉眼看不见。

起伏的光波形态见图1所示，向上凸起的部分叫波峰，向下凹入的部分叫波谷。

波峰与波峰之间的距离叫波长。

如果在一静止水面上投下两颗石子，水面就会以石子入水点为中心产生一圈圈的圆形水波，当两列水波达到交迭区后，就会产生干涉而形成部分水面起伏更大部分水面起伏更低;--;波峰与波峰相遇形成更高的波峰，波谷与波谷相遇形成更低的波谷。

这种现象就为水波的干涉。

两列以上的光波相遇也会产生水波形的干涉现象，此即为光的干涉原理，即：我们可以用一个光源所发出的光波经过平面境，由于镜子的反射和折射而产生两列光波，当它们再相遇时就会产生干涉现象。

光波相消干涉时亮度降低，光波相长干涉时亮度提亮。

某一物质的折射率=光在真空中传播的速度÷光在此种物质中传播的速度。

光程=光线所通过的路程×光所通过的物质的折射率。

因此，如果两列光波通过的路程长短不同或是通过的物质不同或是通过的物质、路程都不同，则光程可能不同。

两列光波光程长短的差别叫做光程差。

两列光波有了光程差，这就是产生光波干涉的原。

当两列光波的光程差=（n＋1/2）λ时光波形成相消干涉，产生暗条纹。

当两列光波的光程差=nλ时光波形成相长干涉，产生亮条纹。

式中n为整数，λ为波长如果使用的是白色光源，因白色是各种单色光的混合光，而各种单色光具有不同的波长，在一定的路程内，各色光的程差不同，所以产生的干涉就形成了彩色条纹2．技术参数使用环境条件温度: -10°C ~ 40°C/湿度:≤98%（25°C时）/压力: 80 ~ 110 KPa 电源DC1.5V（1号干电池1节）防爆型式矿用本质安全型ExibⅠ额定工作电流380 mA（光源为白炽灯时）/40 mA（光源为LED时）开路电压DC1.75V最大短路电动流6A仪器测量范围0 ~ 10 %CH4仪器测量精度0~1%时≤±0.05%/1~4%时≤±0.10%/4~7%时≤±0.20%/7~10%时 ≤±0.30%整机质量≤1.4Kg外形尺寸（mm）220×110×65。

光干涉式甲烷测定器操作规程依据标准：JJG667-2006检定环境条件:1、环境温度：15—359,波动不大于±2£;2、环境相对湿度：V85% ;3、周围环境应无影响检定的干扰气体。

操作技术要求：一、外观及通电检查1、外观检查：仪器应有名称、型号、编号、制造日期、制造厂名、测量范围及表示单位和符号及煤安标志，各转动部件应能正常动作。

2、干涉条纹的检查：转动调零手轮应能找到干涉条纹，并明亮清晰，不得有影响读取示值的弯曲和倾斜。

在全程范围移动时，不得有急跳现象，并无色的变化。

3、主分度板的检查：调节目镜，应能见到全部分度刻线和数字。

4、测微分度盘检查：转动测微手轮，应能连续见到全部分度刻度和数字。

5、光学零件的检查：不应有显苦的影响测量的腐蚀、气泡、砂眼、麻点、擦痕、指印和灰尘等。

二、气密性检定对测定器甲烷室气路系统施加7kPa压力，保持lOmin,后5min的压力降不得超过10Pa o三、示值误差检定1、用清洁空气吹洗气路，时间不少于30s。

将测定器的手动吸气球及机外的过滤器取下，用堵头将测定器出气口堵上，连接气体加压器、标准压力计。

2、对测量范围为(0-10) %CH4的测定器检定1 %CH4> 3% CH4> 6%CH4> 9%CH44点，测量范围为(0-100) %CH4的测定器检定5%CH4、10%CH4^ 30%CH4、60%CH4、90%CH45 点。

3、输入检定点对应的压力，读取测定器示值，每点作三次，取其算术平均值为测定器示值。

测定器示值与标准值之差不应超过规定表1测量范围为体积分数(0-10)%CH4测定器的示值误差表2测量范围为体积分数(0-100) %CH4测定器的示值误差4、环境温度不是20°C,按压力公式换算P=1.7665 (273+t) x式中P—在环境温度t时，对应测定器甲烷体积分数x%CH4点的压力值，Pa t—环境温度，°C x—对应压力p的甲烷体积分数，%CH4体积分数(0-10) %CH4测定器15-35fl C压力与甲烷体积分数的对应关系表表4体积分数(0-100) %CH4测定器15-359压力与甲烷体积分数的对应关系表四、重复性检定检定点的选择：对测量范围为(0-10) %CH4的测定器取3% CH4为检定点, 对测量范围为(0-100) %CH4的测定器取30% CH4为检定点，重复6次。

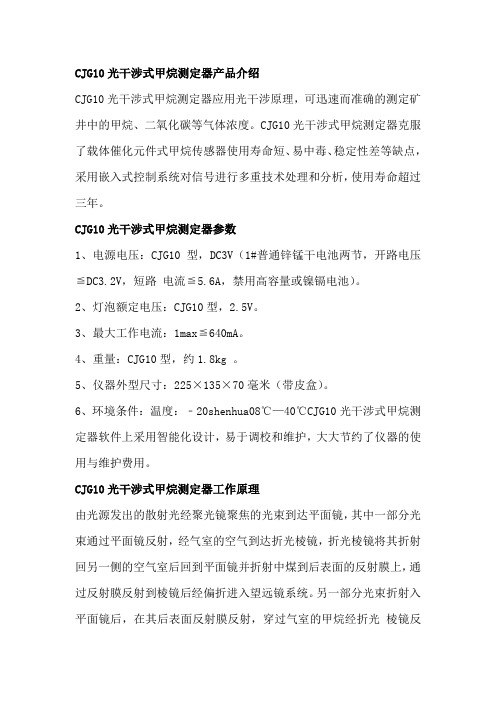

CJG10光干涉式甲烷测定器产品介绍CJG10光干涉式甲烷测定器应用光干涉原理，可迅速而准确的测定矿井中的甲烷、二氧化碳等气体浓度。

CJG10光干涉式甲烷测定器克服了载体催化元件式甲烷传感器使用寿命短、易中毒、稳定性差等缺点，采用嵌入式控制系统对信号进行多重技术处理和分析，使用寿命超过三年。

CJG10光干涉式甲烷测定器参数1、电源电压：CJG10型，DC3V（1#普通锌锰干电池两节，开路电压≦DC3.2V，短路电流≦5.6A，禁用高容量或镍镉电池）。

2、灯泡额定电压：CJG10型，2.5V。

3、最大工作电流：1max≦640mA。

4、重量：CJG10型，约1.8kg 。

5、仪器外型尺寸：225×135×70毫米（带皮盒）。

6、环境条件：温度：﹣20shenhua08℃—40℃CJG10光干涉式甲烷测定器软件上采用智能化设计，易于调校和维护，大大节约了仪器的使用与维护费用。

CJG10光干涉式甲烷测定器工作原理由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射中煤到后表面的反射膜上，通过反射膜反射到棱镜后经偏折进入望远镜系统。

另一部分光束折射入平面镜后，在其后表面反射膜反射，穿过气室的甲烷经折光棱镜反射又回经甲烷室到平面镜，经平面镜的反射后与上述部分光束一同进入反射棱镜，经偏折进入望远镜系统。

由于光程差的结果，在物镜的焦平面上产生干涉条纹，通过目镜既能观察到干涉条纹。

当甲烷室与空气室都充满相同的气体时，干涉条纹位置不移动，但当甲烷抽进甲烷室，由于光束通过的介质发生改变，干涉条纹相对原位置移动一段距离。

测量这个位移量，便可知甲烷在空气中的含量。

制造计量器具许可证考核规范doc制造计量器具许可证考核规范国家质量监督检验检疫总局制造计量器具许可证考核规范一、总则为了加强对制造计量器具许可证的监督治理，依据计量法及事实上施细则和《制造、修理计量器具许可证监督治理方法》的有关规定，制定本规范。

企业制造计量器具应满足计量法制治理要求。

企业申请制造计量器具许可证，必须对其生产条件进行考核。

生产条件由生产设施、出厂检定条件、人员技术状况、技术文件、治理制度五个部分组成。

被考核企业产品的质量操纵按《计量器具新产品治理方法》和JJF1015-2002《计量器具型式评判和型式批准通用规范》的要求执行。

二、计量法制治理要求（一）未经国务院计量行政部门批准，不得制造非法定计量单位的计量器具和国务院计量行政部门禁止使用的计量器具。

（二）与产品有关的技术文件、资料，应按国家有关规定采纳法定计量单位。

（三）产品的准确度等级应符合国家计量检定系统表和检定规程的要求。

（四）许可证的标志和编号应符合国家有关规定。

（五）出厂产品必须具有合格印证。

（六）申请许可证的新产品必须按照《计量器具新产品治理方法》取得型式批准证书或样机试验合格证书。

三、生产设施（一）生产设备、工艺装备、检测手段的种类、数量、准确度和设备精度等能满足生产和工艺的要求。

（二）具有与生产加工、装配调试、试验、包装、储存等相适应的工作环境条件。

（三）生产中使用的计量器具、试验设备都必须具备有效的合格证书。

四、出厂检定条件（一）检定用的标准计量器具及其配套装置和检定环境条件必须满足出厂检定的要求。

（二）应依照需要配备足够数量的出厂检定人员，并经考核合格。

（三）出厂检定必须按照计量检定规程或检定方法进行。

（四）因专门缘故暂不具备出厂检定条件的企业，可托付有条件的单位承担出厂检定，但应具有托付检定协议书。

（五）检定用的标准计量器具和工作计量器具应取得有效的检定证书或经校准满足要求。

五、人员技术状况（一）单位负责人应熟悉计量法规，重视产品质量。

制造计量器具许可证考核规范制造计量器具许可证考核规范是指在制造计量器具过程中，需要符合的国家标准和规范，以达到符合质量标准的要求，从而获得许可证，生产合格的计量器具。

该规范涵盖了计量器具制造企业的组织管理、技术要求、生产工艺、检验方法等方面，以确保计量器具质量的稳定和可靠性，保障国家技术贸易的需求。

对于制造计量器具许可证考核规范，首先要了解国家质量认证中心的要求。

国家质量认证中心的认证是各类计量器具制造和使用企业必须通过的质量认证之一。

在获得该认证之前，企业必须通过国家质量认证中心的审核、测试、现场考核等评测程序，以确保其制造的计量器具符合国家标准和规范的要求。

其次，在制造计量器具时，制造企业需要进行质量管理。

质量管理是制造计量器具许可证考核规范中非常重要的一部分，它是指在生产过程中，要对物料、生产工序、产品、设备以及人员进行监管和管理，并在整个生产过程中进行不断的检验和控制，以确保产品的质量符合国家标准和规范的要求。

借助质量管理工具，如系统管理、流程控制、现场纠错等，确保生产的计量器具能够符合质量标准和规范。

再次，制造企业需要在生产过程中严格遵循技术要求和检验方法。

技术要求和检验方法要求企业在生产计量器具的过程中，对标准工序和关键工序进行优化，确保每个制造细节符合规范要求。

同时在生产完成过程，企业必须符合质量管理和自检标准，保障计量器具产品符合标准和规范的要求，并且能够稳定地保持精度和可靠性。

最后，制造企业需要在售前售后服务环节建立完善的质量管理体系，确保顾客的满意度和产品质量。

售前售后服务与产品的质量和稳定性密切相关，批准生产的计量器具必须维护和保养好产品，便于用户在日常使用过程中轻松地保证产品的质量，并核实其准确性。

制造企业应制定相应的服务标准和运营策略，厘定计量器具使用说明书、技术手册、备件说明等内容上，从而保障用户满意度。

综上所述，制造计量器具许可证考核规范是确保制造商制造计量器具符合国家标准和规范要求的基石。

光干涉式甲烷测定器的使用与维修
光干涉式甲烷测定器是一种利用甲烷吸收波长对光谱的变化来测量甲烷浓度的仪器。

它的测量原理基于光干涉效应，将可见光或红外光的波长通过样品气体时，由于甲烷对特定波长的光吸收而导致干涉，从而减弱或消失一些光线，通过测量这些光强的变化幅度和频率可以计算出甲烷的浓度。

使用方法：
1. 仪器准备：将甲烷测定器连接至电源，通电后需进行预热等待3至5分钟。

2. 标定：在使用前需要进行标定，将已知浓度的甲烷气体注入样品架内，按照标定程序标定结束后，测定器即可开始正常工作。

3. 测试：待进行测试样品气体填充至样品架内，观察显示屏即可查看测定结果。

维修方法：
1. 清洁：定期对仪器内部进行清洁，使用酒精或去离子水进行气路和光路的清洁，特别是样品架的清洁要保证。

2. 校正：甲烷测定器应定期校正，校正过程中需严格按照要求进行操作，保证准确度和稳定性。

3. 注意防护：在使用甲烷测定器时，要注意安全防护措施，避免样品气体泄漏，关注仪器使用状态，及时进行维护和保养，以保证仪器的正常运行。

光干涉式甲烷测定器的使用和维修需要进行仪器操作和维护的必要知识，仪器的正确使用和维护将对测试结果产生重要的影响，需要严格遵照要求进行操作。

浅论光干涉式甲烷测定器概念及原理光干涉式甲烷测定器作为测量混合空气中甲烷和二氧化碳等气体浓度的计量器具，其凭借测量精准度高、视场清晰、校对简单和使用方便等优势被广泛应用于煤矿井下环境检测工作。

然而，这种测定器在给甲烷测量工作带来方便的同时，也易受测量器自身因素和人为因素的影响，而产生测量结果误差，使得甲烷测量结果得不到保证，更无法为相关企业单位提供准确的甲烷浓度数据。

在这种情况下，就必须对光干涉式甲烷测定器测量结果的不确定度进行评定，以提高测量结果精准性。

下文对与光干涉式甲烷测定器测量结果不确定度评定进行具体分析。

一、光干涉式甲烷测定器概况1.概念光干涉式甲烷测定器是利用光干涉原理制成的，在实际应用中其能快速且准确地测定出，易燃易爆可燃性气体混合物环境空气中甲烷和二氧化碳等气体的浓度，因其优势在煤矿企业甲烷检测中应用较广。

2.构成及原理光干涉式甲烷测定器内部光学系统是由光源、聚光镜、平面镜、平行玻璃、气室、折射冷静、反射棱镜和望远镜等组成的。

光干涉式甲烷测定器原理（如下图）：当光从聚光镜出来到平面镜后，O点会发出两束光，一束光为反射光，这束光会从O点出发穿过气室侧室后，折射棱镜会将反射光折回并穿过另一侧回到平面镜，摄入平面镜后在气后面再次反射，从O点穿出平面镜在其后面转向反射棱镜，光束偏折后进入望远镜；另一部分为折射光，这束光直接进入平面镜后会在其后表面发生反射，然后穿过气室中央小室回到平面镜，在O'点发生反射后，与第一部分反射光会合，一齐进入望远镜。

进入望远镜的两光束会在物镜的焦平面上产生特有的干涉现象，这时测量人员通过目镜能观测到干涉中央为白纹和两段为彩纹，确定此种现象后，依据光干涉式甲烷测定器，可以通过改进仪器气室结构，用升降机构来快速转换量程，来实现高低浓度甲烷气体的检测。

光干涉式甲烷测定器工作原理图二、光干涉式甲烷测定器测量结果不确定度准备工作1.检定资料依据JJG677-2006《光干涉式甲烷测定器检定规程》，测定器检定时温度必须在15℃～35℃范围内，最大波动不能超过±2℃，环境相对适度在85%以下，并确保甲烷周围环境中没有干扰检定结果的气体；从仪器检测浓度范围来分，可将光干涉式甲烷测定器分为两种，一种为低浓度甲烷测定器（0< p=""><>2.测量过程在对光干涉式甲烷检定仪器测量结果不确定度进行评定时，首先选定直接测量法，然后准备一台对浓度为0～10%CH4范围内的甲烷测定器，在确定外观通电检查、跌落试验、气密性试验和扩散性试验等无问题后，将甲烷测定器与测量的标准器连接起来，并在此基础上通过微调加压方法对被检仪器进行加压，最后读取测量值。

CJG10光干涉式甲烷测定器介绍CJG10光干涉式甲烷测定器是一款基于干涉测量原理的仪器，主要用于甲烷浓度的测量。

它可以快速、精准地检测空气中甲烷的浓度，适用于煤矿、油田、化工厂等工业领域的安全检测、生产控制和环保监测。

原理CJG10光干涉式甲烷测定器通过光的干涉现象，确定反射镜B与放射镜A之间的距离变化，进而计算出样品中甲烷的浓度。

具体地，该仪器是由一对反射镜和两个单色光源组成的。

一个光源发出的光线被分成两束，一束通过反射镜B后到达放射镜A，另一束直接到达放射镜A，这两束光线再从放射镜A反射回反射镜B，最终在光学检测器上形成干涉图形。

当反射镜B与放射镜A之间的距离发生变化时，干涉图形就会发生移动。

这个移动量与甲烷浓度呈正比，通过比对标准曲线可以计算出样品的甲烷浓度。

特点CJG10光干涉式甲烷测定器具有以下特点：1.灵敏度高：可以检测到非常低浓度的甲烷，最低测量浓度可达PPB级；2.精度高：测量结果误差极小，可以满足工业领域高精度的甲烷浓度检测要求；3.快速响应：在极短的时间内就可以输出测量结果，可以满足应急情况下的实时监测需求；4.易于使用：仪器操作简单、便捷，可以实现快速、准确的甲烷浓度测量。

应用场景CJG10光干涉式甲烷测定器主要适用于以下场景：1.煤矿安全监测：煤矿中常常存在着甲烷爆炸的危险，使用该仪器可以对煤矿中的甲烷浓度进行实时监测，提高安全性能；2.油田控制：在油田生产中，甲烷的浓度是一个重要的监测指标，使用该仪器可以准确地掌握生产状态，确保生产安全；3.化工厂环保监测：在化工生产中，甲烷是一种对环境有害的气体，使用该仪器可以定期对厂区进行甲烷浓度监测，达到环保监管的要求。

结论CJG10光干涉式甲烷测定器是一款性能优良、应用广泛的甲烷浓度检测仪器。

它通过精准的干涉测量原理，可以快速、准确地检测出空气中的甲烷浓度，为工业领域的安全控制、生产监管和环保检测提供了高精度、高效率的技术支持。
