华塑CAE安装说明
- 格式:pdf
- 大小:1.57 MB
- 文档页数:14
CAE软件操作小百科(49)CAE (Computer-Aided Engineering)软件是指利用计算机进行工程分析和设计的软件系统。
CAE软件设计主要包括CAD、CAE、CAM三部分,其中,CAD为计算机辅助设计;CAE为计算机辅助工程分析;CAM为计算机辅助制造。
在这个系列中,我们将通过一系列的文章帮助大家学习和了解CAE软件的基础知识和操作技能。
本篇文章将为大家介绍CAE软件操作小百科。
一、CAE软件的基本操作1. CAE软件的启动:双击桌面上的CAE软件图标或者通过开始菜单打开CAE软件。
2. CAE软件的模型导入:选择导入模型文件,将文件导入到软件中。
3. CAE软件的模型准备:对导入的模型进行准备,包括模型缩放、网格划分等等。
4. CAE软件的后处理:对模拟结果进行后处理,包括结果可视化、图形绘制等等。
1. CAE软件的键盘快捷键操作:通过键盘快捷键可以方便快捷地完成常见的操作,包括选择、旋转、缩放、平移等等。
2. CAE软件的标记和注释:标记和注释可以用于更好地理解模型和模拟结果,可以通过加标识、线条、颜色等方式进行处理,使得结果更易于读取。
3. CAE软件的过滤功能:过滤功能可以用于从大量的结果数据中筛选出所需要的数据,减少数据冗余,提高结果处理速度。
4. CAE软件的剖面与截面功能:剖面与截面功能可以用于更全面地展示模拟结果,以便更好地分析结果和进行优化。
1. 细心审查模型和模拟条件:在模拟之前,一定要细心审查模型和模拟条件,确保模型和条件符合要求,避免因为错误的模型和条件导致结果不准确。
2. 调整参数时要谨慎:在调整参数时要谨慎,特别要注意参数的范围和变化的速度,避免因参数范围不正确或变化过快导致结果的不准确或收敛不到。
3. 提高计算机的性能:CAE软件需要消耗较大的计算资源,为了保证计算的效率和精度,需要提高计算机的性能,例如增加计算机内存、更换显卡等等。
四、总结CAE软件操作小百科主要介绍了CAE软件的基础操作、常见操作技巧和注意事项,希望对大家在使用CAE软件过程中有所帮助,提高CAE软件的操作效率和精度。
CAE软件操作小百科(49)CAE软件是一种计算机辅助工程软件,用于实现产品设计、分析、优化和验证的工程技术领域。
它可以模拟产品的性能、受力状况、热特性等,为工程师提供了一个快速、准确的产品开发和优化的工具。
在工程领域,CAE软件是不可或缺的工具之一。
本文将介绍CAE软件的一些基本操作技巧,希望能够帮助大家更好地使用CAE软件进行工程设计与分析。
一、软件的基本操作1. 登录和界面打开CAE软件,输入用户名和密码进行登录。
登录成功后,会出现软件的工作界面,一般包括菜单栏、工具栏、绘图区域、属性区域等。
在初次使用时,可以通过菜单栏的“帮助”-“用户手册”来学习软件的基本操作和功能。
2. 创建新项目在进行工程设计与分析时,需要创建新的项目。
点击菜单栏的“文件”-“新建”来创建新项目,输入项目名称和相关参数后,即可创建新项目。
3. 导入模型通常情况下,我们会使用CAD软件绘制产品的三维模型,然后将模型导入到CAE软件中进行分析。
点击菜单栏的“文件”-“导入”来导入模型,选择要导入的文件后,即可将模型导入到CAE软件中。
4. 定义材料属性在进行产品分析时,需要定义产品的材料属性,如弹性模量、泊松比等。
点击菜单栏的“材料”-“定义材料”来定义材料属性,根据产品的物理特性输入相应的参数后,即可定义产品的材料属性。
5. 设置边界条件在进行产品分析时,需要设置产品的边界条件,如约束条件、受力条件等。
点击菜单栏的“分析”-“设置边界条件”来设置边界条件,根据产品的使用环境和受力情况设置相应的约束条件和受力条件。
6. 进行分析设置好材料属性和边界条件后,即可进行产品的分析。
点击菜单栏的“分析”-“开始分析”来进行分析,软件会根据设置的参数对产品进行分析,并给出分析结果。
7. 查看结果分析完成后,可以查看分析结果。
点击菜单栏的“结果”-“查看结果”来查看分析结果,可以查看产品的受力情况、应力分布、位移情况等,帮助工程师了解产品的性能状况。

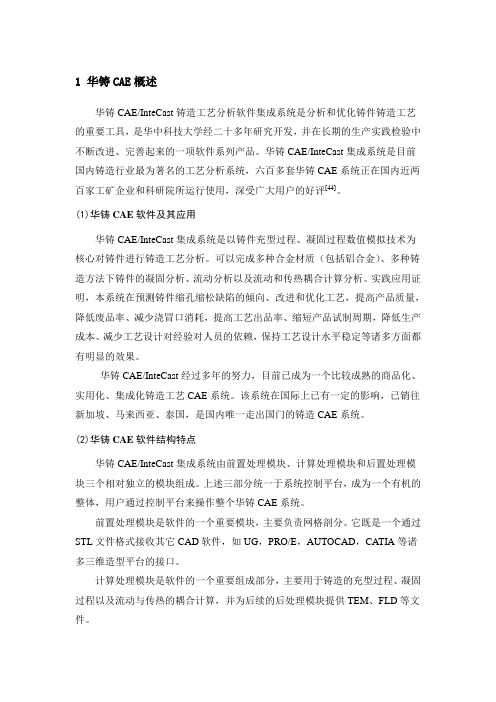

1 华铸CAE概述华铸CAE/InteCast铸造工艺分析软件集成系统是分析和优化铸件铸造工艺的重要工具,是华中科技大学经二十多年研究开发,并在长期的生产实践检验中不断改进、完善起来的一项软件系列产品。
华铸CAE/InteCast集成系统是目前国内铸造行业最为著名的工艺分析系统,六百多套华铸CAE系统正在国内近两百家工矿企业和科研院所运行使用,深受广大用户的好评[44]。
(1)华铸CAE软件及其应用华铸CAE/InteCast集成系统是以铸件充型过程、凝固过程数值模拟技术为核心对铸件进行铸造工艺分析。
可以完成多种合金材质(包括铝合金)、多种铸造方法下铸件的凝固分析、流动分析以及流动和传热耦合计算分析。
实践应用证明,本系统在预测铸件缩孔缩松缺陷的倾向、改进和优化工艺,提高产品质量,降低废品率、减少浇冒口消耗,提高工艺出品率、缩短产品试制周期,降低生产成本、减少工艺设计对经验对人员的依赖,保持工艺设计水平稳定等诸多方面都有明显的效果。
华铸CAE/InteCast经过多年的努力,目前已成为一个比较成熟的商品化、实用化、集成化铸造工艺CAE系统。
该系统在国际上已有一定的影响,已销往新加坡、马来西亚、泰国,是国内唯一走出国门的铸造CAE系统。
(2)华铸CAE软件结构特点华铸CAE/InteCast集成系统由前置处理模块、计算处理模块和后置处理模块三个相对独立的模块组成。
上述三部分统一于系统控制平台,成为一个有机的整体,用户通过控制平台来操作整个华铸CAE系统。
前置处理模块是软件的一个重要模块,主要负责网格剖分。
它既是一个通过STL文件格式接收其它CAD软件,如UG,PRO/E,AUTOCAD,CATIA等诸多三维造型平台的接口。
计算处理模块是软件的一个重要组成部分,主要用于铸造的充型过程、凝固过程以及流动与传热的耦合计算,并为后续的后处理模块提供TEM、FLD等文件。
后置处理模块是一套将繁杂数据可视化、动画化的图形处理工具,是华铸CAE/InteCast集成系统的第三大模块。
化工过程仿真实习软件安装说明一、软件运行环境本软件核心程序仅占用15MB左右硬盘容量,软件经编译后的执行文件只有200到300KB,可以在486 以上微机(包括无硬盘工作站及局域网络)上运行。
本软件可运行于MS-DOS 、WINDOWS 3.x、WINDOWS 95、WINDOWS 98、WINDOWS NT/2000、WINDOWS XP操作系统之下。
注:当使用WINDOWS XP/2000 sever操作系统时,需要按照软件向导使用“初始化程序”,进入MS-DOS环境来运行本软件,同时需要使用串口或PS/2型鼠标。
在其他系统下可以直接运行本软件。
二、软件安装安装光盘插入光驱后,将自动运行安装向导,可以通过此安装向导进行安装,也可以在光盘根目录下双击SETUP.EXE直接进行安装。
三、文件结构为了方便用户使用,核心程序(SIMLY文件夹和SIMU文件夹)已固定安装于C盘根目录下(大约15MB);初始化程序及相关文档在软件安装过程中由用户自己指定安装位置。
核心程序目录结构如下:C:\SIMU \PUM 离心泵模块(PUM.EXE)\HEX 热交换器模块(HEX.EXE)\FUR 加热炉模块(FUR.EXE)\WFY 往复压缩模块(WFY.EXE)\BAT 间歇反应模块(BAT.EXE)\JBX 连续反应模块(JBX.EXE)\TDW 二元精馏模块(TDW.EXE)\XST 吸收模块(XST.EXE)\GL 锅炉模块(GL.EXE)\ZH 转化模块(ZH.EXE)C:\SIMLY \ CJ 常减压蒸馏模块(CJ.EXE)\FCC 催化裂化模块(FCC.EXE)四、运行仿真软件成功安装软件后,双击桌面相应快捷方式即可启动软件向导。
第一个界面为欢迎界面,第二个界面为操作系统选择画面,如下图所示:当使用WINDOWS NT/2000以下操作系统时,选中“其他windows系统”,单击“下一步”进入如下画面,可以通过鼠标左键单击进入相应模块。

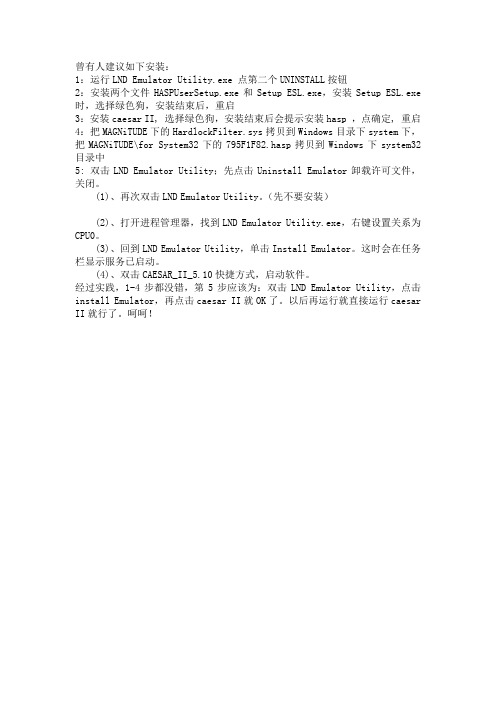

曾有人建议如下安装:
1:运行LND Emulator Utility.exe 点第二个UNINSTALL按钮
2:安装两个文件HASPUserSetup.exe和Setup ESL.exe,安装Setup ESL.exe 时,选择绿色狗,安装结束后,重启
3:安装caesar II, 选择绿色狗,安装结束后会提示安装hasp ,点确定, 重启4:把MAGNiTUDE下的HardlockFilter.sys拷贝到Windows目录下system下,把MAGNiTUDE\for System32下的795F1F82.hasp拷贝到Windows下system32目录中
5: 双击LND Emulator Utility;先点击Uninstall Emulator卸载许可文件,关闭。
(1)、再次双击LND Emulator Utility。
(先不要安装)
(2)、打开进程管理器,找到LND Emulator Utility.exe,右键设置关系为CPU0。
(3)、回到LND Emulator Utility,单击Install Emulator。
这时会在任务栏显示服务已启动。
(4)、双击CAESAR_II_5.10快捷方式,启动软件。
经过实践,1-4步都没错,第5步应该为:双击LND Emulator Utility,点击install Emulator,再点击caesar II就OK了。
以后再运行就直接运行caesar II就行了。
呵呵!。
CAE软件操作小百科(61)CAE软件操作小百科(61)CAE(Computer Aided Engineering)软件是一类用于工程仿真和分析的计算机软件。
它的应用范围广泛,涉及机械、航空航天、汽车、电子等领域。
本文将为大家介绍一些常用CAE软件的操作技巧和注意事项。
1. 安装和设置在安装CAE软件之前,确保计算机符合软件的硬件和软件要求。
安装过程中,根据软件提供的向导进行操作,选择合适的安装路径。
安装完成后,记得为软件设置合适的工作目录和临时文件目录,以确保软件的正常运行。
2. 用户界面打开CAE软件后,进入用户界面。
不同的软件界面风格和布局可能有所不同,但通常都包括菜单栏、工具栏、模型视图窗口和属性面板等主要组件。
熟悉和掌握这些界面组件的功能和使用方法,有助于高效地进行工程仿真分析。
3. 导入和准备模型在进行工程分析之前,首先需要将实际设计模型导入到CAE软件中。
导入常见的模型格式,如STEP、IGES和Parasolid,通常是标准的操作。
导入后,应仔细检查模型的几何形状和尺寸是否正确,并进行必要的修复和准备工作,以确保模型的完整性和正确性。
4. 材料和属性定义在进行仿真分析之前,需要定义模型的材料属性和边界条件。
在CAE软件中,可以选择合适的材料模型,并输入相关的物理参数,如弹性模量、密度和热传导系数等。
此外,还可以为模型定义边界条件,如约束和加载,以模拟实际工作条件。
5. 网格划分和剖分在完成模型的准备工作后,需要对模型进行网格划分和剖分。
网格划分是将连续的几何模型分割为小的几何元素,如三角形、四边形和六面体等,以便进行数值计算。
良好的网格划分能够提高计算精度和计算效率。
6. 仿真设置和运行在设置和运行仿真之前,需要选择适当的计算方法和求解器。
不同的仿真问题有不同的求解方法和策略。
根据具体需求和计算资源,进行相应的设置和参数调整。
然后,点击运行按钮,开始进行仿真计算。
7. 结果分析和后处理完成仿真计算后,可以进行结果的分析和后处理。
华塑CAE 安装说明一、说明华塑CAE系统分为教学版和企业版两种版本,您可以参考安装光盘上的标志符号确定您所购买的华塑CAE系统版本。
在安装华塑CAE时,如果您购买的是多节点的华塑CAE,您必须在使用华塑CAE的计算机所在的局域网内的任意一台计算机上安装华塑加密狗服务器程序。
二、硬件环境1.CPU 600MHZ以上2.内存256M以上3.显卡分辨率800 * 600 以上,支持OpenGL 1.1以上4.硬盘500M以上空余空间5.光驱CD或DVD光驱三、软件环境1.预安装中文操作系统WIN2000/XP或WIN 2003 Server系统2.安装了office 2000或更高版本(生成分析报告必备)四、软件安装步骤华塑CAE系统的安装分为三个部分:华塑CAE主程序的安装;加密狗服务器程序的安装;加密狗驱动的安装五、华塑CAE主程序的安装1.将华塑 CAE系统安装光盘插入光驱后,将出现如图1的欢迎界面。
图1 欢迎界面注意:如果图1中的欢迎界面没有出现,您可以打开光盘,双击中autorun.exe运行该程序。
2.选择图1中的安装产品后,出现如图2所示的界面,选择安装华塑注射成型仿真系统3.进入华塑CAE主程序的安装后,首先是欢迎界面,如图3所示,选择下一步按钮。
图3 欢迎界面4.在如图4所示的软件许可协议中,您必须选择接受许可证协议中的条款才能选择下一步继续安装。
图4 软件许可证协议5.在图6中选择软件安装的路径后选择下一步按钮。
注意必须保证选择的路径有足够的空余空间安装本软件。
图6 选择软件的安装路径6.在如图7所示的页面中,选择分析方案存放的路径。
分析方案存放的路径是您的分析方案数据存放的地方,您可以在此处选择默认的安装路径,然后选择下一步。
在华塑CAE中的系统设置功能可以更改分析方案存放的路径。
图7 选择分析方案数据的路径7.在如图8所示的选择安装类型的页面中,如果您选择的全部安装,系统将为您安装全部的华塑CAE系统组件,您可以跳转到步骤10继续安装;如果您选择的是定制,您可以定制需要安装的组件类型,选择下一步后,进入步骤9。
1.压缩包解压后所包含的文件:
2.安装注意事项:(1)安装时必须连网;(2)最好把杀毒软件也关掉;
3.用记事本把文件打开,任选一系列号复制下来;
4.安装C2
用户名和单位随意,将刚才复制的序列号粘贴进去。
可以修改软件的安装位置。
选择SPLM安装方式。
提示未安装SPLM,直接无视掉,接下来就是安装SPLM。
C2安装完成,别启动,下面继续安装SPLM和加入许可。
5.安装SPLM
选择第二个,安装SPLM。
用户名和单位随意。
Display,弹出PDF后,yes就可以点了。
可以修改软件的安装位置。
6.加入许可
启动SPKeygen
再启动Keygen
将Spkeygen窗口中的Hardware Fingerprint值复制到Keygen窗口中的HWID,再将Keygen窗口中生成的Name和Serial Number复制回Spkeygen窗口中,点OK。
选择Caesar按键。
点开始菜单,进入如下文件夹,选择Generate Machine ID。
选择文件的保存位置。
打开刚才生成的文件,将Machine ID复制回Spkeygen中。
点击Generate,生成许可。
将该许可复制下来,进入开始菜单,启动SPLM。
将刚才复制下来的许可粘贴进去。
将Node复制下来。
将刚才复制的Node粘贴进去。
至此,C2全部安装完成,可以使用C2 2016版了。
7.C2常用设置。
CAE软件操作小百科(49)CAE软件的操作方法是非常重要的,因为它涉及到CAE软件的应用能力和使用效率。
因此,以下是一些CAE软件的操作小百科,供大家参考。
1. 软件安装首先,需要正确地安装CAE软件。
在安装过程中,请注意以下流程:(1)先下载和安装必要的软件环境,例如Microsoft Visual C++、Microsoft .NET Framework、Java环境等;(2)下载CAE软件安装包,解压后找到安装程序;(3)在安装CAE软件时,请按照提示安装,并确保选择正确的安装路径;(4)完整完成安装后,检查软件是否可以正常启动。
2. 用户界面正确的用户界面可以大大提高使用者的操作效率。
下面是一些常见的界面设置:(1)选择合适的配色方案和字体大小;(2)设置显示器的分辨率和屏幕尺寸;(3)在绘图区域中合理地设置视角;(4)通过调整窗口位置和大小,最大化界面的可视范围。
3. 创建模型对于CAE软件来说,创建模型是入门的重要步骤。
以下是一些技巧:(1)选取合适的模型创建方式,例如基于实体、面或线条的方法;(2)使用3D鼠标或其他设备,可以方便地构建模型;(3)使用复制、旋转、移动等基本操作,可以快速地模拟出复杂的结构。
4. 自动网格生成(1)在创建模型时就尽可能地避免生成网格的瓶颈;(2)通过调整参数和模型的几何形状,可以加快自动网格生成的进程;(3)可以通过手动添加节点和控制网格密度等方式,对自动生成的网格进行微调。
5. 分析和优化在进行CAE仿真分析时,需注意以下事项:(1)尽量选取合适的分析方式和求解器,以达到效率和精度的平衡;(2)加速求解器的速度,可以通过并行计算、减少计算节点等方式;(3)在完成分析之后,可以使用优化技术对模型进行进一步的改进,以达到更好的性能指标。
总之,CAE软件的操作方法需要大量的实践和经验积累。
只有正确地掌握这些操作技巧,才能运用CAE技术解决实际的工程问题。
所有资料版权属艾思弗软件公司所有,未经许可,不得拷贝!!CAESARII-管道应力分析软件(系列培训教材)CAESARII管道应力分析软件简易操作手册北京市艾思弗计算机软件技术有限责任公司2003年1月15日目录第一章程序功能及性能简介 (1)第二章程序安装 (2)第三章调用程序 (6)第四章建立模型 (8)第五章静力计算………………………………………………22第六章静力计算结果 (30)程序功能及性能简介从静力学角度而言,CAESARII具备如下计算功能:●涉及所有静力荷载,如管道自重、内外压力、温度、附加位移、预拉伸(冷紧)、沉陷、集中荷载。
●分类计算荷载,结果可以相互叠加。
●可根据WRC297计算设备嘴子的刚度。
●准确模拟各种形式的波纹膨胀节。
●提供多种设计规范,如:ANSI B31.1、ANSI B31.3……●可根据WRC107计算设备嘴子应力条件。
●可验算设备嘴子受力条件。
●可计算风荷载、地震荷载。
●钢结构可与管道系统混合计算。
CAESARII 软件还具备相当优良的使用性能,突出表现在输入输出方面。
工具条菜单输入采用全屏幕填表方式,辅以求助信息、编辑命令和图形显示,使用户感到十分方便。
输出方面也很具特点,融入许多编辑命令,诸如翻页、查找、打印等,图形显示直观明了。
CAESARII 软件具备这样的性能就使得用户无需掌握太多DOS命令,也不必死记程序操作步骤和数据输入格式。
该程序在解题能力方面没有严格限制,只须保证有足够的外存容量。
CAESARII软件的配置要求:●Intel Pentium Processor●Mincrosoft Windows(95,98,NT4.0或更高)操作系统●32MB内存(推荐)●76MB硬盘空间●CD-ROM驱动器注:CAESARII 软件要求800 X 600分辨率(使用小字体)或1024 X 768分辨率(使用大字体)。
第一章程序安装安装程序需要Microsoft Win98,Win2000或以上的操作环境。
华塑CAE 安装说明
一、说明
华塑CAE系统分为教学版和企业版两种版本,您可以参考安装光盘上的标志符号确定您所购买的华塑CAE系统版本。
在安装华塑CAE时,如果您购买的是多节点的华塑CAE,您必须在使用华塑CAE的计算机所在的局域网内的任意一台计算机上安装华塑加密狗服务器程序。
二、硬件环境
1.CPU 600MHZ以上
2.内存 256M以上
3.显卡 分辨率800 * 600 以上,支持OpenGL 1.1以上
4.硬盘 500M以上空余空间
5.光驱 CD或DVD光驱
三、软件环境
1.预安装中文操作系统WIN2000/XP或WIN 2003 Server系统
2.安装了office 2000或更高版本(生成分析报告必备)
四、软件安装步骤
华塑CAE系统的安装分为三个部分:
华塑CAE主程序的安装;
加密狗服务器程序的安装;
加密狗驱动的安装
五、华塑CAE主程序的安装
1.将华塑 CAE系统安装光盘插入光驱后,将出现如图1的欢迎界面。
图1 欢迎界面
注意:如果图1中的欢迎界面没有出现,您可以打开光盘,双击中autorun.exe运行该程序。
2.选择图1中的安装产品后,出现如图2所示的界面,选择安装华塑注射成型仿真系统
3.进入华塑CAE主程序的安装后,首先是欢迎界面,如图3所示,选择下一步按钮。
图3 欢迎界面
4.在如图4所示的软件许可协议中,您必须选择接受许可证协议中的条款才能选择下一步
继续安装。
图4 软件许可证协议
5.在图6中选择软件安装的路径后选择下一步按钮。
注意必须保证选择的路径有足够的空
余空间安装本软件。
图6 选择软件的安装路径
6.在如图7所示的页面中,选择分析方案存放的路径。
分析方案存放的路径是您的分析方
案数据存放的地方,您可以在此处选择默认的安装路径,然后选择下一步。
在华塑CAE中的系统设置功能可以更改分析方案存放的路径。
图7 选择分析方案数据的路径
7.在如图8所示的选择安装类型的页面中,如果您选择的全部安装,系统将为您安装全部
的华塑CAE系统组件,您可以跳转到步骤10继续安装;如果您选择的是定制,您可以定制需要安装的组件类型,选择下一步后,进入步骤9。
图8 安装类型选择
8.如果您在8中选择的是定制安装,则会出现如图9所示的选择安装组件的页面,在该页
面中,选择您需要安装的组件后选择下一步。
图9 安装组件选择
9.在出现如图10所示的开始安装页面中,选择安装进行华塑CAE系统的安装。
在安装过
程中,将会出现如图11所示的安装进度页面。
图10 开始安装
图11 安装进度
10.在安装完成后,系统将提示您的安装完成,出现如图12所示的页面,如果安装程序提
示您需要重新启动计算机,请重新启动计算机。
图12 安装完成
六、华塑加密狗服务器程序的安装
加密狗服务器程序安装在您使用华塑CAE软件的计算机所在的局域网内的任意一台计算机上,用于为华塑CAE软件提供使用许可协议认证。
您在如下情况下需要安装华塑加密狗服务器程序:
① 您购买的是多节点的华塑CAE;
② 您在安装华塑CAE 主程序时选择的是网络加密狗的认证方式。
1.将华塑 CAE系统安装光盘插入光驱后,将出现如图13的欢迎界面。
图13 欢迎界面
注意:如果图13中的欢迎界面没有出现,您可以打开光盘,双击打开autorun.exe程序。
2.选择图13中的安装产品按钮后,出现如图14所示的界面,选择安装华塑加密狗服务器
程序。
图14 安装产品界面
3.进入华塑CAE加密狗服务程序的安装后,首先是欢迎界面,如图15所示,选择下一步
按钮。
图15 欢迎界面
4.在如图16所示的软件许可协议中,您必须选择接受许可证协议中的条款才能选择下一
步继续安装。
图16 软件许可证协议
5.在图17中选择软件安装的路径后选择下一步按钮,注意必须保证选择的路径有足够的
空余空间安装软件。
图17 选择软件的安装路径
6.在出现的如图18所示的开始安装页面中,选择安装进行华塑加密狗服务器程序的安装。
在安装过程中,将会出现如图19所示的安装进度页面。
图18 开始安装
图19 安装进度
7.在安装完成后,系统将提示您的安装完成,出现如图20所示的页面,安装程序提示您
需要重新启动计算机,请重新启动计算机后进入步骤8。
图20 安装完成
8.重新启动计算机后,在开始菜单中启动加密狗服务器程序,如图21所示。
图21 启动加密狗服务器程序
9.当启动加密狗服务器程序后,出现如图22所示的界面,请选择允许同一客户端重复登
录,以保证华塑CAE系统和网格管理器系统能够同时使用。
至此,加密狗服务器程序安装完毕。
图22加密狗服务器程序设置
七、技术支持
如果您在安装过程中遇到任何问题,可以以如下方式联系我们。
华中科技大学模具技术国家重点实验室华塑软件研究中心(430074)电话(Tel):86-027-********/87544457 传真(Fax):86-027-********/87554405 主页: Email:huasucae@。
