大学城中环路广州大学段人行过街设施工程项目设计方案钢桁架制作施工组织1.生产场地简介大学城中环路广州大学段人行过街设施工程的钢箱梁与加劲桁架组合钢结构的生产场地位于东莞沙田工业区，占地面积约50000平方米，其中室内装焊面积达8000平方米；室外大型吊机可覆盖的露天区域：10000平方米；钢结构下料加工车间5000平方米。
适用于大型钢结构内场制作，不受气候影响。
2.工程概述大学城中环路广州大学段人行过街设施工程位于大学城中环路广州大学段上，天桥西侧为广州大学图书馆，东侧为广州大学生活服务中心。
天桥主要为了解决行人横过马路问题。
主桥梁跨度组合为20.23+30.9+50.6+23.5m，采用了钢箱梁+加劲桁架组合体系。
主桥下部为弧线底钢箱梁，主梁中心梁高为1.35m，上部加劲桁架桁高3.25m。
钢箱梁结构：单箱三室断面，顶底板板厚14mm，中腹板为16mm，边腹板为20mm。
顶板水平放置，底板为一曲面（椭圆一部份）。
箱梁每隔约3m和2.75m间隔设一道强横隔，板厚为10mm，顶、底板设厚10mm的通长加劲肋。
支座位置设置横梁，横梁处钢箱梁顶、底板加厚到20mm，横梁范围内设4道横隔板。
钢箱梁外两侧主梁外用“I”型断面曲杆立柱连接，整个断面为椭圆形。
加劲桁架结构：加劲钢桁架除了在每个楼梯位置处设两根直腹杆，其他位置设置斜腹杆。
桁架节间距为2.75m、3m、3.6m与3.2m，节间距3.6m及3.2m处设楼梯。
杆件采用圆钢管，上弦杆φ400*22mm，腹杆φ194*18mm。
上弦杆之间设φ102*10mm曲杆横撑。
钢箱梁与加劲钢桁架的制作分为厂内分段制造和工地安装两个阶段；本工程尺寸最大和最重的分段的分段Lmax*Bmax=25.2m×5.25m，Wmax=约49t。
运输方式采用陆路运输。
3.施工程序3.1生产准备程序3.2主要生产流程4.本工程投入的劳动力及厂房设备情况4.1本工程钢结构量约550吨，厂内制造平均装焊劳动力投入约为:装配工50人，焊工45人；厂内制造周期为60天。
某新建工程软土地基处理施工组织设计(DOC 69页)广东大唐国际高要金淘热电冷（2×400MW级）联产项目新建工程软土地基处理施工组织设计2013年09月10日广东大唐国际高要金淘热电冷（2×400MW 级）联产项目新建工程软土地基处理附表一拟投入本标段的主要施工机械设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表附表七财务用款计划表附表八物资采购计划表一、编制依据1.1甲方提供资料⑴《广东大唐国际高要金淘热电冷（2×400MW级）联产项目初步设计阶段及软基处理施工图设计阶段岩土工程勘测报告》F4121C-G01-01版本A 广东电力设计研究院2012年11月⑵《广东大唐国际高要金淘热电冷（2×400MW级）联产项目真空-堆载联合预压软基处理设计说明书》 F4121S -T0901-01 版本B 及相关图纸中国能源建设集团广东省电力设计研究院2012年12月广州⑶本工程招标文件1.2规程、规范类● 《真空预压法加固软土地基技术规程》(JTS147-2-2009）● 《建筑地基处理技术规范》（JGJ79-2012 J220-2002）● 《建筑地基处理技术规范》（DBJ15-38-2005）● 《建筑地基基础工程施工质量验收规范》（GB50202-2002）● 《塑料排水板质量检验标准》（JTJ/T257-96）● 《塑料排水板施工规程》（JTJ/T256-96）● 《水运工程土工织物应用规程》（JTJ/T239-98）● 《建筑地基基础设计规范》（GB50007-2011）● 《港口工程地基规范》（JTS 147-1-2010）● 《电力工程地基处理技术规程》（DL 5024-2005）其他与本工程有关的国家现行技术标准，规范及施工图指定的相关标准、规范。
二、工程概况2.1基本情况广东大唐国际高要金淘热电冷（2×400MW级）联产项目位于肇庆高要市金利镇金淘工业区的西南侧，西江流经厂址的东侧，与厂址区的直线距离约800m，该项目本期拟建设2×400MW(F级)燃气蒸汽联合循环热电联产机组，最终规划4×400MW(F级)燃气蒸汽联合循环热电联产机组。
施工组织课程设计设计名称汕尾市新闻中心综合大楼施工组织设计学院工商管理学院系别工程管理系专业班级工程管理13A班学生姓名 ABC指导教师于茜薇崔雪竹王学通完成日期 2016年7月11日目录1. 工程概况 (4)1.1编制依据 (4)1.1.1主管部门的批示文件及有关要求 (4)1.1.2经会审过的施工图纸、施工合同等 (4)1.1.3施工组织设计 (4)1.1.4工程预算文件及有关定额 (4)1.1.5国这的有关规定和标准 (4)1.1.6工程的自然条件 (4)1.1.7工程的技术经济条件 (4)1.2建设概况 (4)1.3设计概况 (4)1.3.1建筑设计 (4)1.3.2结构设计 (4)1.4施工条件 (5)1.4.1地质与环境条件 (5)1.4.2施工期间在春夏秋三季，工程施工期间不遇冬季，年平均气温为20℃，雨季为5、6月份，主导风向为东南风。
(5)2. 施工部署及施工方案 (5)2.1 确定施工流向和施工程序 (5)2.1.1 施工流向的确定 (5)2.1.2 确定施工程序 (5)2.2 施工段的划分 (5)2.2.1 基础工程部分 (5)2.2.2 主体部分 (5)2.2.3 屋面工程 (5)2.2.4 装修工程 (5)2.3 施工方法和施工机械的选择 (5)2.3.1 土石方工程 (5)2.3.2 混凝土及钢筋混凝土工程 (6)2.3.3 结构吊装工程 (7)2.3.4 现场垂直、水平运输 (7)2.3.5 装修工程 (8)3.施工进度计划（横道图、网络图） (10)4.技术组织措施 (10)4.1.保证安全的技术措施 (10)4.2保证质量的技术措施 (11)4.3降低成本的技术措施 (12)5.施工平面图布置 (12)6. 劳动、机械、材料需用量 (13)6.1 施工机具需用量计划 (13)6.2临时设施作业面积 (13)1. 工程概况1.1编制依据1.1.1主管部门的批示文件及有关要求；1.1.2经会审过的施工图纸、施工合同等；1.1.3施工组织设计；1.1.4工程预算文件及有关定额；1.1.5国这的有关规定和标准；1.1.6工程的自然条件；1.1.7工程的技术经济条件。

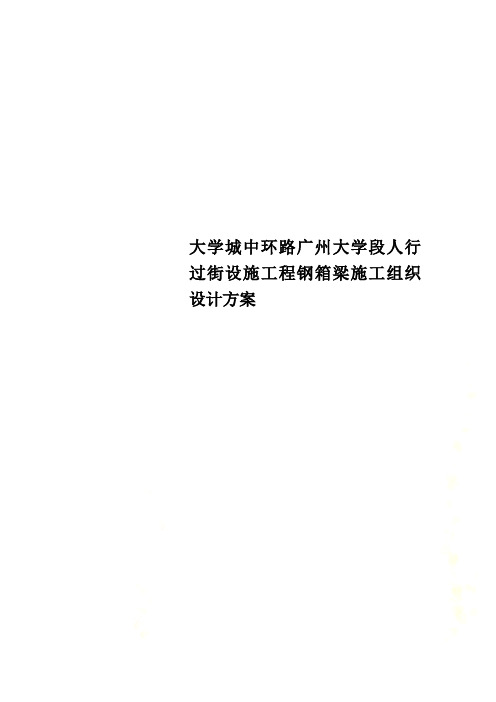

大学城中环路广州大学段人行过街设施工程钢箱梁施工组织设计方案目录第一节:钢箱梁制作施工组织 (3)1.生产场地简介 (3)2.工程概述 (3)3.施工程序 (3)4.本工程投入的劳动力及厂房设备情况 (4)5.生产组织机构和组织形式 (9)第二节：钢箱梁总体制作方案 (10)1．工艺标准………………………………………………… (10)2．钢结构制作………………………………………………… (10)3．精度控制措施………………………………………………… (18)4．检查、验收………………………………………………… (19)5．竣工资料………………………………………………… (22)第三节：钢箱梁焊接施工工艺 (23)1．说明………………………………………………… (23)2．焊接工艺评定方案………………………………………………… (23)3．焊接方法及焊接材料………………………………………………… (32)4．一般工艺要求………………………………………………… (33)5．CO2气体保护焊单面焊双面成型工艺………………………………………………… (36)6．全熔透焊缝位置………………………………………………… (36)7．焊接规范………………………………………………… (37)8．焊接检验………………………………………………… (38)9．矫正………………………………………………… (39)第四节：涂装方案 (41)1．油漆配套方案………………………………………………… (41)2．钢箱梁电弧喷铝与涂装工艺流程………………………………………………… (41)3．电弧热喷铝施工工艺………………………………………………… (42)4．油漆………………………………………………… (45)5．涂层检验………………………………………………… (46)第五节:质量保证大纲 (48)1．引言………………………………………………… (48)2．工程质量目标………………………………………………… (48)3．质量标准………………………………………………… (48)4．质量保证与控制………………………………………………… (49)第六节：安全文明施工方案 (52)1．引言………………………………………………… (52)2．健全组织机构………………………………………………… (52)3．实行重点控制管理制度………………………………………………… (52)第一节钢桁架制作施工组织1.生产场地简介大学城中环路广州大学段人行过街设施工程的钢箱梁与加劲桁架组合钢结构的生产场地位于东莞沙田工业区，占地面积约50000平方米，其中室内装焊面积达8000平方米；室外大型吊机可覆盖的露天区域：10000平方米；钢结构下料加工车间5000平方米。
广州大学城排水工程施工组织设计方案一、项目概述广州大学城位于广州市番禺区大学城大道，是广州市重点建设的现代化高等教育园区。
为满足大学城区域内的排水需求，需要进行排水工程施工。
该排水工程施工的主要任务是，建设一条为大学城区域内的污水和雨水提供排放通道的污水管网和雨水管网，并且将这两个管网与广州市的污水管网和雨水管网相连通，实现排放与调控的无缝对接。
二、施工组织安排1.施工总体方案施工总体方案按照以下程序进行设计：1.1. 制定施工计划施工计划涵盖了项目开工、施工分期、施工进度、材料供应、人员调配、质量控制、安全控制等方面。
1.2. 制定技术方案技术方案包括施工方法、工艺流程、结构设计、计算公式等内容。
1.3. 制定施工组织设计施工组织设计包括整体布局、施工队伍的组建、质量保证、安全防护等内容。
1.4. 制定施工方案施工方案包括起始日期、完成日期、相关责任人、预期工期等内容。
2.施工过程流程2.1. 项目启动在项目启动阶段，需要进行项目信息确认、施工计划制定、人员组建等工作，并且要与政府部门、学校负责人等相关人员进行沟通和协调。
2.2. 准备工作准备工作包括场地准备、人员培训、施工设备的准备、工程材料的准备等。
2.3. 现场施工现场施工是整个工程的核心，需要根据施工计划进行逐步推进，保证工程的质量和进度。
2.4. 安全防护安全防护是整个工程的重要环节，在施工过程中需要确保施工现场的安全，及时发现和解决风险和隐患。
2.5. 完工验收当工程全部施工完成后，需要进行验收，确保工程的质量、安全和环保达到规定要求。
三、技术要点1.污水管网技术要点1.1. 管道材质：选用耐磨、耐腐蚀、耐高温的材质作为管道的基本材料。
1.2. 管道设计：以保证管道流量的充足和运行平稳为基本考虑。
1.3. 排污口设置：设置合理的排污口可以有效减少管道堵塞和水质问题。
1.4. 检测管线：为了避免管道中出现破损等问题，需要定期进行管道的检修和清洗。
软土地基处理方案编制目录1. 工程概况及软土路基设计计算 (3)1.1 软土路基设计资料 (4)1.2 软土地基上路堤设计 (6)1.2.1软土路基横断面设计 (6)1.2.2软土地基路堤填料 (8)1.3 重力式挡土墙设计计算 (9)1.3.1挡土墙设计原理及步骤 (9)1.3.2挡土墙选型 (12)1.3.3重力式挡土墙检算 (13)1.4 软土地基承载力 (17)1.4.1地基承载力的确定方法 (18)1.按极限荷载确定地基承载力 (18)1.4.2软土地基承载力计算 (19)1.5 软土地基沉降 (20)1.5.1沉降计算步骤 (20)1.5.2地基应力计算 (21)1.5.3垂直沉降计算 (22)1.5.4稳定性的计算 (23)1.6 软土地基计算原理及步骤 (25)1.6.1地基处理方案设计 (26)1.7 地基处理可供选择方案 (26)2. 施工组织设计 (25)2.1施工组织设计的内容 (28)2.2完成本地基处理工程的施工组织设计下列内容的编制 (28)1. 工程概况及软土路基设计计算1.1 软土路基资料本设计为广州市××大道东段（华南桥～车陂路）第一标段（K0+000～K1+200）路段的软土路基处理, 因为此地为第四系全新统地层厚15～20m, 场地表层多分布有人工填土, 以杂填土为主；其下为海陆交互相沉积的淤泥、淤泥质土及淤泥质粉细砂；最下部为第四系全新统冲积亚粘土、亚砂土及粉细砂。
基岩为上白垩统紫红色砂岩, 泥质胶结。
经比选, 决定采用砂井加固此处地基。
具体计算见以下各节。
1、路基压实标准及压实度：根据《城市道路设计规范》（CJJ37—90）及《公路沥青路面设计规范》（JTJ 014-97）的要求, 并参照众多工程实践, 考虑到路基压实度应保证路基具有足够的强度和稳定性, 使路面有一个必要的稳固土基, 在填筑路堤时, 应将填土分层压实。
路基各层采用重型击实试验法求得的最大干密度的压实度应符合下表的规定（表3-1）。
软基处理施工方案一、工程概况本标段填方穿越水田地段较多，为高液限非适用性材料软基；亦有经过水塘地段，为淤泥软基。
软土地基主要位于沟谷内或水塘，上部为水田，积水，表层多为耕植土，分布非适用性材料、淤泥。
根据设计本标段共需处理软土423211m³。
根据设计要求，非适用性材料软基和淤泥层必须挖除后,选择最优的机械设备组合清运淤泥、排干积水,再从基底按要求换填适合路基填筑的材料。
根据设计，本施工段落有一段软基换填，软基处理长度为40m，平均宽度为8.3m，平均深度为2.8m，本项目部将在进展轻型触探试验后确定最终换填X围和深度。
二、编制依据和编制原如此1、编制依据⑴、《公路工程质量检验评定标准》〔JTG F80/1-2004〕⑵、《公路路基施工技术规X》〔JTG F10-2006〕⑶、《公路施工手册》⑷、设计图纸⑸、交通运输部《公路水运工程安全施工标准化指南》⑹、某某高速公路投资某某《高速公路施工标准化技术指南》2、编制原如此⑴、认真响应招标文件的要求，确保本合同段工期、质量、安全、环保、文明施工等各方面目标的实现；⑵、严格执行设计文件和设计标准；严格执行与本工程有关的国家、行业与业主制定颁布的规X、规程、技术标准和法规文件等；⑶、认真、充分研究施工环境，妥善解决施工生产与各方面关系协调，应用新技术，制定技术先进、安全可靠、经济合理的施工程序和施工方案；⑷、施工方案编制尽量做到与总体施工部署相结合，重点项目和一般项目相结合，特殊技术与普通技术相结合，内容全面、重点突出、思路清楚；⑸、合理组织平行、交叉、流水作业，提高机械化施工程度，力求均衡生产；⑹、实施项目法管理，应用动态网络控制技术，实施施工全过程严密监控，优化配置施工所需各项资源，做到统筹安排，均衡生产，降低工程本钱；⑺、坚持文明施工，规X化管理，减少植被破坏，控制水土流失和污染，切实做好保护环境工作。
三、施工准备〔一〕准备工作1、组建施工作业队伍，建立质量管理体系，明确施工任务，制定相应的规章制度，促使工程运转始终处于受控状态。
目录第一章综合管沟模板支架图A4 (3)第二章施工总体方案表A3 (3)第三章网络图2A3 (4)第四章主要工项施工方案一览表A3 (6)第五章施工组织设计3-4 (9)第1节编制依据及工程概况 (9)1、编制依据 (9)2、工程概况 (9)第2节施工总体方案、部署 (11)1、施组目标 (11)2、施工总体方案 (12)3、施工管理组织机构 (18)第3节施工准备、总平面布置 (21)1、施工准备 (21)2、施工平面布置 (22)3、临时工程 (23)4、施工测量 (25)第4节施工方法及施工工艺 (28)1、软基处理 (28)2、路基工程 (41)3、路面基层施工 (46)4、综合管沟 (59)5、综合管沟结构防水 (74)6、基坑回填 (83)7、箱涵工程 (85)8、桥梁工程 (87)9、排水管道工程 (108)10、砌体及防护工程 (111)第5节工程检验试验与施工监测 (115)1、工程检验试验 (115)2、施工监测 (123)第6节施工进度方案 (136)1、进度方案安排说明 (136)2、施工进度图(略) (136)3、施工进度监控及动态管理 (137)第7节资源配置 (138)1、劳动力配备 (138)2、机械设备配置 (139)3、物资采购及供给 (142)4、资金需求方案 (143)第8节工程保证措施 (143)1、工期保证措施 (144)2、质量保证体系及质量保证措施 (149)3、平安保证体系及平安保证措施 (158)4、突发事件分析及防止措施 (164)5、既有建筑物及设施保护措施 (165)6、接口界面协调措施 (165)7、成品保护措施 (166)8、雨季施工措施 (166)9、文明施工及环境保护措施 (167)综合管沟模板支架图A4 施工总体方案表A3施工总体进度计划横道图第Ⅲ标段网络图2A3主要工项施工方案一览表A3 主要工项施工方案一览表主要工项施工方案一览表〔续表〕施工组织设计3-4第一节编制依据及工程概况1.1.1编制依据1〕广州大学城〔xx〕建设工程市政道路及综合管沟〔某路〕工程土建施工招标文件；2〕广州大学城〔xx〕建设工程市政道路及综合管沟〔某路〕工程地质勘察报告；3〕广州大学城〔xx〕建设工程市政道路及综合管沟〔某路〕工程招标补遗书；4〕现场考察资料；5〕国家、行业、广州市有关建筑施工和施工质量、施工平安、文明施工等方面的标准、规程、规那么、标准等文件；6〕本单位的施工能力、经验。
广州大学城市政道路施工方案第一节编制依据及工程概况1.1.1编制依据1）广州大学城(xx）建设项目市政道路及综合管沟（某路）工程土建施工招标文件；2）广州大学城(xx)建设项目市政道路及综合管沟（某路)工程地质勘察报告;3）广州大学城（xx）建设项目市政道路及综合管沟（某路）工程招标补遗书；4）现场考察资料；5）国家、行业、广州市有关建筑施工和施工质量、施工安全、文明施工等方面的规范、规程、规则、标准等文件；6）本单位的施工能力、经验。
1.2.1工程概况某路为广州大学城交通网的主干路，规划红线宽度60 米,设计时速50Km/h,线路总长约10 公里，双向六车道，五座中桥，局部需进行软基处理。
某路作为广州大学城各大学主要出入口。
某路外侧为各大学校区，内侧为生活服务区，根据各专业规划，大部分电力电缆、通讯电缆都布置在中环道路下面，自来水管线、燃气管线也沿某路埋设，因而某路道路实施综合管沟可发挥综合优势，综合管沟建设在道路中央绿化带下，以尽量减少上部覆土厚度，降低工程造价.DS04 中环三标，线路全长2.45km，起讫里程为K4+500~K6+950。
2003 年7 月下旬开始施工；施工工期8 个月.2003 年9 月底，某路靠快慢车道分隔带一侧的二车道需具备通行能力；2004年7 月竣工交付使用，工期特别紧.某路施工特点：综合管沟为地下防水钢筋混凝土结构，防水等级为二级，采用明挖现浇法施工.局部软基需进行处理,换填厚度2～3 米；深层处理采用粉喷桩、碎石桩处理,深度7~12 米，处理宽度为填土底宽处外各1～2 米范围。
主、次干路荷载标准为城—A,支路荷载标准为城—B，人群荷载5.0KN/m2，地面道路路面结构计算荷载BZZ—100 型标准车。
车道宽路段上一条车道宽3.5～3.75m；交叉口进口道一条车道宽3.25m；交叉口进口道一条车道宽3.5m。
2。
1、工程位置及环境2.1.1、工程位置广州大学城西邻洛溪岛、北邻生物岛。
广州大学城中环三标（DS04）
软基处理方案
按照施工图设计（草图），广州大学城中环三标范围内地基处理方法分湿喷桩法及换填法两种（近期软基处理全幅展开施工）。
一．湿喷桩施工
湿喷桩加固地基分布于K4+909～K4+936，K4+771～K4+821，K6+045～K6+180，K6+280～K6+335，K6+675～K6+950五个区域，工程量为144823m。
由于湿喷桩施工速度慢，工期长，完工后还需要28天的龄期才能检测，是影响路基填方的关键，鉴于本工程工期的紧张性，必须采取合理的施工方案，同时加强施工设备。
（一）施工要求
（1）桩位布置：按等边三角形梅花型排列，布桩范围为路基范围及至路基坡角线外1m。
（2）桩径0.5m，桩长6～10米不等，间距1.5米，桩体水泥掺量15%，约每立方米加固土体水泥用量280kg，水泥粉体采用425#新鲜硅酸盐水泥，水泥浆液水灰比0.4～0.5。
（3）场地处理：首先应挖除耕茎土及建筑垃圾等杂填土，湿喷桩停灰面为地面清表线下30cm。
湿喷桩施工结束后，应挖除桩顶浮土，回填30cm砂砾材料，碾压密实后作为路基垫层。
施工期应做好场地排水工作。
砂砾材料组成可按下表执行：
（4）单根桩开钻后应连续施工，严格控制起喷及停喷高程，不得间断，以保证湿喷桩长度。
如遇停机或机械故障停喷，应及时记录中断高程，待恢复正常后立即进行复搅，复搅重叠长度不小于1m，如中断时间超过12小时，则应采取补桩措施。
储灰罐容量不应小于单桩用灰量加50kg。
（5）为保证桩底施工质量，当浆液到达出浆口后，应喷浆坐底30S，S使浆液完全到达桩底端。
对桩身上端1/3桩长范围，应采取复搅措施，将此范围内的浆液分两次喷入，使搅拌效果更佳。
当喷浆口到达桩顶标高时，宜停止提升，搅拌数秒，以保证桩头的均匀性密实。
（6）水泥搅拌桩施工前应进行成桩试验，确定搅拌机械的灰浆泵输浆量、灰浆经输浆管到达搅拌头喷浆口的时间、预搅下沉速度、提升喷浆速度、搅拌转速等参数。
宜用流量泵控制输浆速度，并应使搅拌提升速度与输浆速度同步。
（7）制备好的水泥浆液不得离析，泵送必须连续。
控制浆液的罐数、水泥和外掺剂的用量及泵送浆液的时间应有专人记录。
（8）整桩喷浆搅拌结束后，为使软土与水泥搅拌均匀，应再次将搅拌拌头边旋转边沉入土中至设计深度，再将搅拌头边旋转边提升出地面。
（9）施工间隔期间，应及时清洗集料斗和全部管路中线中的残留浆液，直到基本干净，以防止浆液硬结堵管。
（10）综合管沟、排污管沟处的施工：综合管沟位于中央分隔带7m范围内，排污管沟位于路基两侧的绿化带下。
由于综合管沟属于大型连续结构，为保证其结构的稳定平衡，在综合管沟处湿喷桩应对称布置，以防止发生不均匀沉降；且桩顶标高应与综合管沟、排污沟底基础底面保持相平，以保证足够的有效桩长。
（110管段内立交桥桥头及高架桥桥头处进行湿喷桩施工应先进行平面位置的测量，避开结构物桩基位置，以免粉喷桩固结后，给桥梁桩基施工时带来不必要的麻烦。
（二）施工工艺
（1）、湿喷桩施工工艺流程如下图所示：。
