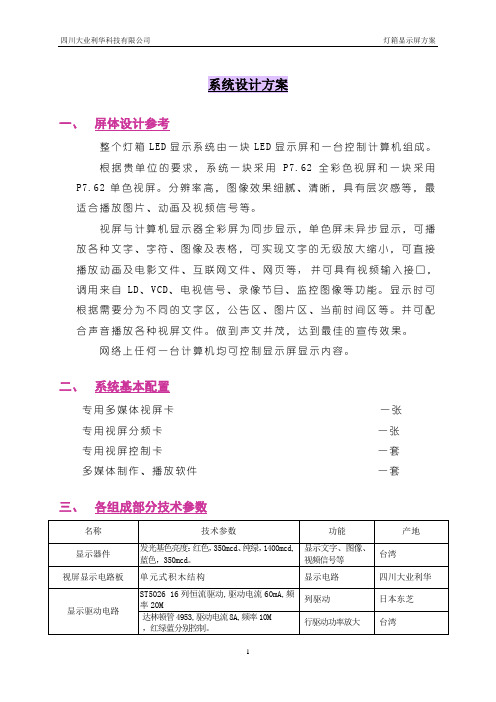

一、屏体设计参考整个灯箱LED显示系统由一块LED显示屏和一台控制计算机组成。
根据贵单位的要求，系统一块采用P7.62全彩色视屏和一块采用P7.62单色视屏。
分辨率高，图像效果细腻、清晰，具有层次感等，最适合播放图片、动画及视频信号等。
视屏与计算机显示器全彩屏为同步显示，单色屏未异步显示，可播放各种文字、字符、图像及表格，可实现文字的无级放大缩小，可直接播放动画及电影文件、互联网文件、网页等, 并可具有视频输入接口，调用来自LD、VCD、电视信号、录像节目、监控图像等功能。
显示时可根据需要分为不同的文字区，公告区、图片区、当前时间区等。
并可配合声音播放各种视屏文件。
做到声文并茂，达到最佳的宣传效果。
网络上任何一台计算机均可控制显示屏显示内容。
二、系统基本配置专用多媒体视屏卡一张专用视屏分频卡一张专用视屏控制卡一套多媒体制作、播放软件一套三、各组成部分技术参数四、显示系统功能1.计算机显示器异步显示，帧更新频率达60帧/秒，显示刷新频率达480HZ。
2.显示各种标准汉字、字符、图像及表格。
3.具有上滚、下滚、斜移、左移、右移、中分、中合等近多种显示方式。
4.具有整屏清、中分清、向右清、中合清、向下清等多种清屏方式。
5.亮度可调节，具备自检功能。
6.具备显示屏联网功能。
7.可自动开关机，显示节目制作完毕播出时，可无人值守。
五、大业显示的特点及技术服务一、国家级研究所的技术与信誉2005年通过国家ISO9001质量论证，国家级研究所的技术与信誉，稳定可靠的长期技术服务支持。
二、完全品质保障(1) LED管芯：进口管芯，亮度高，寿命长；(2) 控制电路：美国UL标准；(3) 装配生产：部颁标准及ISO9001，高温，振动，强噪，强磁及72小时老化测试。
三、优良技术服务(1) 负责免费培训甲方操作维护人员；(2) 12小时快速服务响应；(3) 整个系统免费保修一年，软件免费升级，终身提供优惠技术服务。

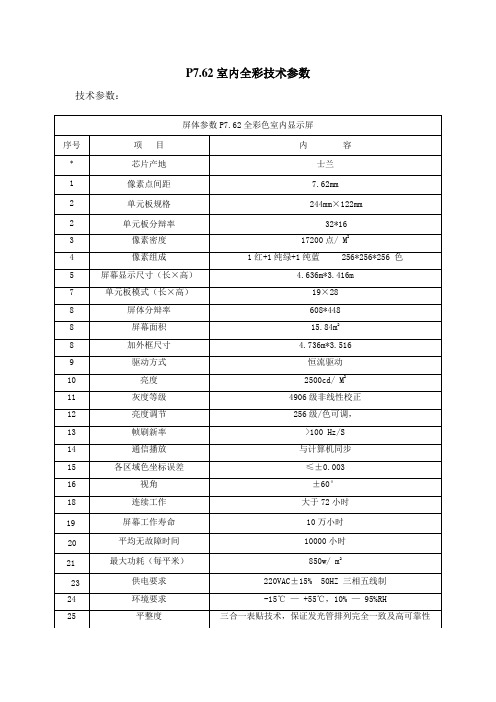

六、技术参数环境适应：屏体机械结构大于国标GB IP-33的防护等级，防尘、防腐蚀，良好散热。
![[教学]LED显示屏尺寸规格及计算方法](https://img.taocdn.com/s1/m/21f4f15bcbaedd3383c4bb4cf7ec4afe04a1b1fd.png)
[教学]LED显示屏尺寸规格及计算方法LED显示屏尺寸规格及计算方法一、LED显示屏单元板尺寸规格:室内点阵单双色单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P3.0单色 256*128 4mm 64*32 62500 100 18WP3.0双色 256*128 4mm 64*32 62500 200 27WP3.75单色 304*152 4.75mm 64*32 44321 100 18WP3.75双 304*152 4.75mm 64*32 44321 200 27WP5.0单色 484*242 7.62mm 64*32 17222 100 18WP5.0双色 484*242 7.62mm 64*32 17222 200 27W半户外单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P5.0单色 484*242 7.62mm 64*32 17222 1000 20W P5.0双色 484*242 7.62mm 64*32 17222 4500 30WP10单色 320*160 10mm 32*16 10000 1000 20WP10双色 320*160 10mm 32*16 10000 4500 31WP12.5单色 400*200 12.5mm 32*16 6400 1000 20WP16单色 256*128 16mm 16*8 3906 1000 7WP16双色 256*128 16mm 16*8 3906 2000 11W户外单元板系列:型号规格尺寸(mm) 点距像素点数/m2 亮度功率P10单色 320*160 10mm 32*16 10000 1000 21WP10双色 320*160 10mm 32*16 10000 4500 38WP10全彩 160*160 10mm 16*16 10000 5500 20WP12单色 192*96 12mm 16*8 6944 1000 12WP12双色 192*96 12mm 16*8 6944 4500 20WP12全彩 192*96 12mm 16*8 6944 5500 25WP12.5单色 400*200 12.5mm 32*16 6400 1000 19W P12.5双色 200*100 12.5mm 16*8 6400 4500 11W P12.5全彩 200*100 12.5mm 16*8 6400 5500 13W P16单色 256*128 16mm 16*8 3906 1000 7Wp16双色 256*128 16mm 16*8 3906 5500 14WP20单色 320*160 20mm 16*8 2500 1000 7WP20双色 320*160 20mm 16*8 2500 4500 11WP20全彩 320*160 20mm 16*8 2500 5500 27WLED显示屏及全彩模组图二、如LED显示屏尺寸大小计算首先了解点间距，每个像素点到另外一个像素点之间的距离，单位是毫米。
室内全彩L E D电子显示屏设计方案型号：全彩PH7.62衷心感谢邀请敝司参与贵单位的工程项目，现将贵单位拟订购的有关产品按以下方案提供给贵单位。
一、落地式二、镶嵌式四、壁挂式室内外显示屏以上方式均可采用。
1.2 外框结构及外装饰外框结构在设计上是由显示屏的安装要求和显示面积大小以及周围环境颜色而定，在保证有足够的安装强度的前提下，尽量减少显示屏的安装重量。
对于室内外显示屏为保证有足够的安装强度，其外框均为钢结构，外装饰通常根据现场情况以及客户要求选用，通常采用外包铝塑板。
其优点如下：铝塑板颜色多样、品种丰富，可以根据不同要求选购；铝塑板表面质量高，粗糙度小；铝塑板可以实现胶缝拼接，表面可以等距离布置线条，合乎美观要求；第二章系统总述LED显示系统包括显示屏、控制及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分, 能实现信息的接收、存储、管理和最终的显示、播放, 是一种全新传播媒体。
系统以计算机为处理和控制中心, 显示面阵实现单色、双基色(红绿及其组合色)或真彩色(红绿蓝及其组合色), 多灰度级(256级), LED 屏幕的显示内容与计算机屏幕窗口上的内容实时同步, 使播放动态图文及实时视频成为可能。
对于远距离的控制，可通过无线GPRS 、ADSL 实现。
2.1 系统组成CRT 同步扫描LED 显示屏系统由ZRUI 系列主控卡、扫描板等组成。
其前端为多媒体视频卡（如恒基天利的TL2000或银河的LED2000），后端为LED 显示屏单元板（又称屏体）。
系统组成框图如下：显示屏同外部设施连接框图如下：多媒体视频卡差分长线传输(R S422或LVDS)LE D 扫描板计算机显示屏体LED 主控板2.1.1 显示屏体显示屏体采用单元结构，显示单元是显示屏的主体部分，由发光材料及驱动电路构成。
户外屏就是单元箱体。
每个单元由LED点阵组成64 32或多或32*32为一显示单元，电源采用先进的单元独立供电方式。
室内P4P5P6P7.62全彩led显示屏技术参数室内P4、P5、P6、P7.62全彩LED显示屏技术参数PH 4三合一室内全彩LED显示屏技术参数1-1、模组参数：尺寸（W×H ×T） 128 mm×128 mm×10 mm 封装方式： SMD2020点间距（mm） 4 mm 像素点（点数/ m2）62500 点数/m2分辨率（W×H） 32 点×32 点重量（kg/个） 0.152 kg/个1R1G1B 结构说明：每个像素点内采用 1 红 1纯绿 1 纯蓝，共 1 颗LED发光管。
