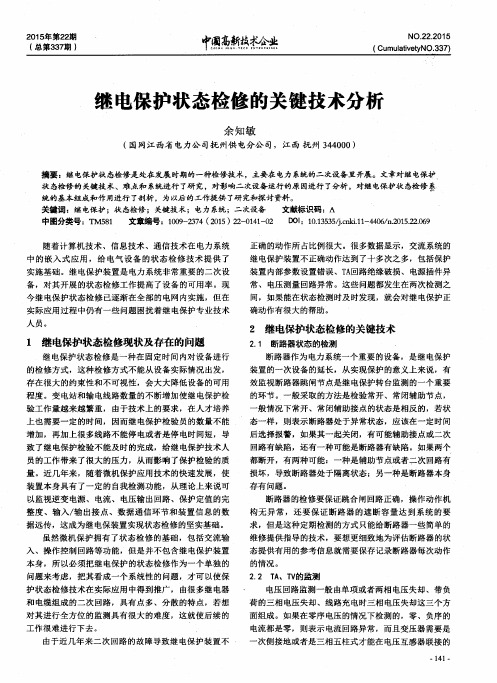

继电保护设备状态检修的关键技术及实现

继电保护状态检修的关键技术分析摘要：继电保护系统可靠性尤为重要，直接关系着电力系统安全、稳定运行，为了保证继电保护系统的正常运行，对继电保护装置进行有效性的检修是必不可缺的。

传统继电保护检修通常采用计划检修、事后检修为主的检修体制，虽然在一定程度上保障了继电保护系统的可靠性，但随着继电保护装置数量及规模的不断扩大，传统继电保护状态检修方式显露出了诸多缺陷，进而被更为科学、有效的继电保护状态检修方式取代，因此，基于继电保护装置的可靠、准确动作考虑，有必要对继电保护状态检修进行研究。

关键词二次回路；断路器；状态评估；继电保护；状态检修近年来，计算机、通信、自动化、电子等多项技术的发展以及与电力技术的融合，为继电保护状态检修的推广与应用提供了技术支撑，加上传统计划检修方式诸多弊端的出现，使得继电保护状态检修得到了更多的关注，并逐步付诸于实践，取代传统的定期检修方式。

状态检修的对象不仅包括架空线路、变压器等一次设备，还包括继电保护装置等二次设备。

状态检修不仅可以提高继电保护检修工作效率，还能实时监测和了解继电保护装置的运行状态，从而保证继电保护系统的安全、稳定、可靠运行，为整个电力系统的正常运行提供坚实保障。

基于继电保护状态检修的重要性以及快速发展趋势，近年来，诸多学者和电力工作人员已经开始了继电保护状态检修相关技术及理论研究，并取得了丰硕成果。

文章主要结合以往研究成果，在简要概述继电保护状态检修必要性的基础上，重点分析了继电保护状态检修关键技术。

1继电保护状态检修的必要性传统以定期检修为主的继电保护检修模式，仅计划性的在固定时间对保护设备进行检修，忽略了保护设备的实际状态，存在较大盲目性及随意性，过度检修及检修不足并存，不仅检修效率低下，还导致保护设备的可用率下降、使用寿命缩短，不利于继电保护系统持续安全稳定运行。

虽然微机保护技术的应用能够实现保护装置本身的自检，但继电保护系统是由诸多部件所构成的综合体，除了包括装置本身外，还涉及直流回路、操作控制回路等部件。

浅析继电保护状态检修关键技术摘要：电力系统中设备的安全性是首要属性，在保证电力系统运行安全的前提下，保证设备运行的可靠性是电力设备维护、维修的根本目标。

而在电力系统中，继电保护装置起到保护一次线路运行稳定和安全的作用，针对继电保护装置采取必要的状态检修，能有效保证继电保护装置的可靠运行，从而促进电力系统的正常运行。

鉴于此，本文主要分析探讨了继电保护状态检修关键技术，以供参阅。

关键词：继电保护；状态检修；关键技术1继电保护状态检修概述状态检修手段是随着科学技术发展而被提出的新型的继电保护设备检修手段，这种检修手段在运行过程中要求工作人员始终秉性着“在普遍掌握继电保护设备状况的基础上，确定极少数状况不好的继电保护设备实施检修”。

状态检修方式使得对继电保护设备检修工作不再盲目大范围的进行，在对机电设备的检修过程中更加具有针对性，并且还可以做到提前预知继电保护设备是否会出现故障问题，并提前进行解决。

状态检修运行的基础就是继电保护设备在运行过程中设备反馈来的数据信息，通过对继电保护设备长期连续性的观察，并且结合科学的分析手段，判断继电保护设备是否存在故障问题，最终再确定是否需要对继电保护设备进行检修。

这种检修方式最大程度上减少了继电保护设备的停运时间，并且提高了检修工作的针对性，较大程度上提高了继电保护设备的使用寿命，并且通过状态检修手段还可以使得设备的运行性能、可靠性、可用系数得到同步的提高，降低了运行过程中的检修费用。

2继电保护状态检修关键技术2.1检测断路器状态基于对变电站的继电保护，断路器不单单是变电站当中异常关键的设备，同时也是继电保护设备的扩展。

因此，对断路器跳闸的接点开展高效的检测已经成为了其状态检修的关键工序。

在具体的应用当中，最为常见的检测方式就是仔细检查好常闭辅助接点，假如二者状态保持一致，就会证明断路器出现了故障。

具体就是两个辅助的接点如果能够同时闭合，就表明二次回路亦或是辅助接点产生了比较严重的故障，断路器也同时存在着不足之处；倘若两个辅助接点可以一同断开，就表明二次回路亦或是辅助接点存在故障，断路器产生了问题或者是断路器被隔离。

继电保护装置的状态检修实践
继电保护装置是电力系统中的重要设备，用于保护电力设备免受各种电气故障的影响。

为了确保继电保护装置的可靠运行，定期的状态检修是必要的。

下面将介绍继电保护装置
的状态检修实践。

在进行继电保护装置状态检修之前，需要收集相关的资料，包括设备的技术规格书、
接线图、设备清单等。

这些资料对于检验继电保护装置的工作状态和正确性非常重要。

将电力系统按照运行方式分为不同的区域，并对每个区域进行继电保护装置的维护和
检修。

在检修继电保护装置时，首先要对设备进行视觉检查，包括外观的完好与否、接线
的牢固性、触点的磨损情况等。

同时还要检查设备的安装位置是否正确，是否受到外界物
理和化学环境的影响。

然后，对继电保护装置的功能进行测试。

可以采用手动或自动测试方式进行，手动测
试需要操作人员按照操作步骤进行测试，自动测试需要利用测试仪器进行测试。

测试内容
包括继电保护装置的动作和复归功能、报警信号的发出和接收、切换电源的切换时间等。

在测试过程中，应注意以下几点。

测试仪器的选择要符合测试要求，测试仪器应具备
稳定可靠的性能。

测试过程中需要提前进行准备工作，包括将电源切换至备用电源、将电
气设备停机等。

测试结果应记录下来，便于后续的分析和处理。

对测试结果进行分析和处理。

根据测试的结果，判断继电保护装置是否正常工作，如
果有异常情况，需要及时采取措施进行修复或更换。

还需要对测试结果进行记录，以备将
来的参考和查阅。

简析继电保护状态检修技术【关键词】继电保护；状态检修；必要性；可靠性1.继电保护状态检修的必要性电网建设的进一步开展，势必会使得电网规模的不断扩大以及电网设备数量大幅增加。

如果依然采用传统的预防性试验进行状态检修，就会造成检修人员少和设备多之间的矛盾。

在越来越大的检验工作量情况下，会对电网的安全稳定运行带来不利影响，主要体现在以下几个方面：（1）传统的继电保护检修模式是进行定期检验，它不考虑设备的健康水平，到规定的时间就进行检验，完全没有针对性，这势必会使检修成本大大增加。

在变电检修技术不断发展，推进一次设备的状态检修工作的前提下，如果继电保护没有进行相应的状态检修工作，就会造成一、二次设备检修策略的不匹配，使得设备重复停电，显然会大大降低电网运行的安全性和可靠性；（2）电网的复杂造成了检修工作量的大大增加，由于在进行继电保护检验过程中，必须要求一次设备停止运行，这就会严重影响电网运行方式，在增加调度和运行人员操作工作量的同时，也会对电网运行安全构成威胁；（3）在目前的变电站设计中，一般没有考虑设置10kv旁路母线开关，在继电保护检验工作中，对用户的停电会造成负荷的损失。

2.继电保护设备状态检修技术运行安全可靠、检修成本合理有效、提高设备的利用率是实施状态检修的主要目的，其关键点是设备的可靠性评估，传统的方法是基于威布尔得出的浴盆曲线。

根据曲线呈现的不同形态，可以分别归结为早期故障、偶然故障和损耗性故障三类主要问题。

一般来说，对偶然性故障的诊断相对更困难，依靠状态检修技术，只能够对设备耗损性故障期间的失效率进行修正，保证设备正常运行，对设备故障，定期检修技术无法有效预防，无法有效提高设备的使用寿命。

要保证设备状态检修发挥重要作用，关键要做到如下几方面要求：推进和深化检修制度的改革，明确改革目标、策略和行动计划；制定周密的规章制度并保证顺利落实；明确制定实施状态检修工作的制度指引，以及确定每个步骤的重点检修对象。

继电保护状态检修实施方法继电保护是电力系统中常用的一种保护技术，它通过检测异常电流、电压、频率等参数来判断故障和异常情况，并实施相应的保护动作，以防止电力系统遭受损坏。

继电保护装置作为电力系统的主要安全设备之一，需要进行定期的状态检修和实施方法可以通过以下步骤来完成：1.检查保护装置的外观和机械部件。

检查保护装置外壳是否有损坏、开关按钮是否可靠、连接线缆是否牢固等。

同时检查供电线缆和接地是否正常。

2.检查保护装置内部的电气连接，包括控制电路和电源电路。

检查接线是否松动、对接线标号进行核对，检查控制电路和电源电路的保护元件是否正常、切除熔丝是否熔断等。

如果发现异常，应及时更换或维修。

3.测试保护装置的操作。

通过手动或自动方式模拟故障条件，观察保护装置的响应和动作是否正常。

测试可以通过外部设备或保护装置自身的测试功能来进行。

4.校准继电保护装置的参数。

根据电力系统的特点和要求，调整保护装置的参数设置。

包括调整保护装置的整定值、延时设置、告警和动作逻辑等。

校准时应根据实际情况仔细参考相关的技术文档，确保参数的合理性。

5.检查保护装置的记录和事件存储功能。

保护装置通常会记录电力系统的运行状态、事件和保护动作等信息。

检查事件记录、故障报告和报警信息等是否正常保存和记录。

熟悉并掌握相应的查询和导出数据的方法，以便进行故障分析和事后处理。

6.进行防护装置的定期维护。

保护装置作为重要的安全设备，需要进行定期的维护和检修。

清洁保护装置的外壳，检查和更换磁性元件、电容、断路器等易损件，确保其正常工作。

对于无法修复或更新的装置，应及时更换为新设备。

7.培训操作人员并制定操作规程。

及时了解并学习新的保护装置的工作原理和操作方法，并与施工和运行人员紧密配合，制定并执行合理的操作规程和安全操作流程，确保继电保护装置的正常运行和安全使用。

8.定期进行状态检修和验证。

一旦发生故障或异常，应及时进行检修和验证。

遵循标准的继电保护检修工作程序，对受影响的保护装置进行诊断和修复。

继电保护设备状态检修的关键技术及实现摘要:继电保护设备在电网的安全运行中起着非常重要的作用,状态检修可保障其装置完好和功能正常。

首先概述了继电保护设备实施状态检修的重要意义,其次阐述了实施继保设备状态检修的关键技术,最后介绍了继保设备状态检修的实现方法。

关键词:继电保护设备状态检修关键技术继电保护设备是电力系统的重要组成部分,对保证电力系统安全经济运行、防止事故发生和扩大起到至关重要的作用。

传统的继电保护设备通常采用定期检修方式,依据《继电保护及电网安全自动装置检验条例》的要求,对继电保护及相关的安全自动装置及二次回路进行定期检验,确保装置完好,功能正常,确保回路接线及定值正确。

若保护装置在两次校验之间出现故障,只有等保护装置功能失效或等下一次校验才能发现。

如果在此期间系统发生故障,保护不能正确动作将使系统出现非常严重的问题。

因此,保护设备同样需要进行状态检修。

1 继电保护设备实施状态检修的关键技术1.1 在线监测技术是状态检修的基础在运行状态下采用在线监测技术对设备进行连续、实时的测试,及时有效地发现设备早期的缺陷,并据此确定检修的时机。

1.2 设备状态分析是状态检修的核心状态检修的关键在于采集在线监测的信息,分析相关的资料,把握有助于全面掌握设备状态和设备状态变化的趋势,从而将更科学的检修策略应用到状态检修中去,即通过对有关设备的历史资料如出厂试验、历次试验、检修与故障记录及运行状态等的统计分析,对某类设备的状态做出评估,对其状态的变化趋势或规律做出预测。

1.3 信息有效传递是状态检修的保障状态检修的实施需要通过传输介质将现场监测和后台分析的数据及时传递至相关分析人员,确保设备状况的及时掌握和有效处理。

现场在线监测装置通过数据通信接口与后台分析系统及检修中心局域网络相连,检修中心通过网络实时获取各装置的监测数据。

变电站内主要采用光纤传输作为传输媒体,也采用无线应用协议W AP(Wireless Application Protocol)进行数字信号传输。

继电保护设备状态检修的关键技术及实现摘要：在现代电力系统的建设与管理中，继电保护设备的应用日趋广泛，成为保障电力系统安全的重要装置之一。

在继电保护设备的运行中，加强状态检修具有重要的意义，不但有利于提升设备的实际运行效率，而且有利于提高电力系统的整体安全性。

文章首先概述了继电保护设备实施状态检修的重要意义，其次阐述了实施继保设备状态检修的关键技术，最后介绍了继保设备状态检修的实现方法。

关键词：继电保护设备；状态检修；关键技术中图分类号：tm774 文献标识码：a 文章编号：1006-8937（2012）29-0128-02在电力系统中，继电保护设备是非常重要的组成部分，在系统运行中起着不可替代的作用。

其运行状态的稳定与否对整个电力系统的安全经济运行、防止事故发生和事故扩大有着相当重要的影响。

而状态检修是一种预防性的工作，其主要是根据对设备运行状态进行各种各样的评估以及对其评价分析的结论来制定检修计划。

继电保护设备属于系统的二次设备，二次设备是让一次设备健康有序运行的有力保障。

其检修的主要目的也是在充分保证二次设备健康运行的条件下满足整个系统安全运行的要求。

1 我国电力系统的检修现状当前我国对电力系统设备的检修主要分为：周期性检修和状态检修。

长期以来，电力系统一直采用定期进行预防性计划检修制度，即根据电力部所颁发的《电力设备预防性试验规程》，对不同设备所规定的项目和相应的试验周期，定期在停电状态下进行检查性试验及检修。

其主要缺点就是“检修过多和检修不足”，即对于状况较好的设备检修过剩以及对缺陷较多的设备检修不足。

而随着我国电网的不断发展，其结构也日益复杂、分布范围也越来越大。

因而，继电保护设备维护的工作量以及其维护成本也随之增加。

如果继续采用周期性检修制度，则其负面效应也会随之扩大，因此必须采取更合理的状态检修制度，即根据设备的实际运行状态实施状态检修。

状态检修并不是减少对设备的检修次数，而是要根据设备的实际运行状态，有针对性地进行检修。
