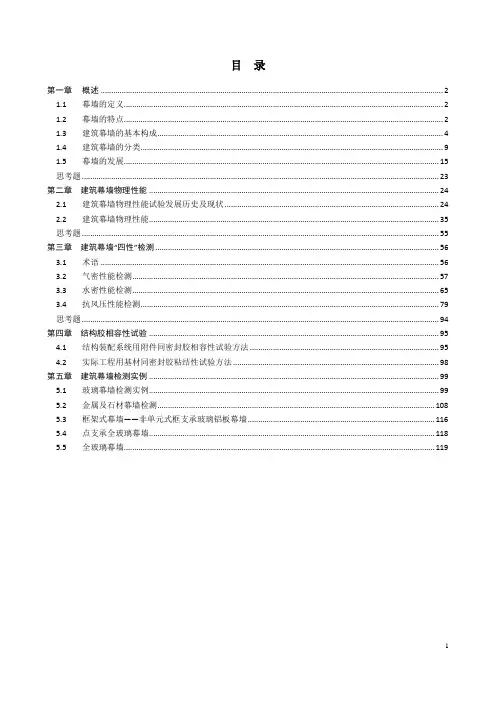

第1章第2章第3章(培训体系)建筑幕墙工程检测培训教材第4章目录第一章概述 (2)1.1幕墙的定义 (2)1.2幕墙的特点 (3)1.3建筑幕墙的基本构成 (4)1.4建筑幕墙的分类 (10)1.5幕墙的发展 (16)思考题 (24)第二章建筑幕墙物理性能 (25)2.1建筑幕墙物理性能试验发展历史及现状 (25)2.2建筑幕墙物理性能 (36)思考题 (56)第三章建筑幕墙“四性”检测 (57)3.1术语 (57)3.2气密性能检测 (58)3.3水密性能检测 (66)3.4抗风压性能检测 (80)思考题 (96)第四章结构胶相容性试验 (97)4.1结构装配系统用附件同密封胶相容性试验方法 (97)4.2实际工程用基材同密封胶粘结性试验方法 (100)第五章建筑幕墙检测实例 (101)5.1玻璃幕墙检测实例 (101)5.2金属及石材幕墙检测 (110)5.3框架式幕墙——非单元式框支承玻璃铝板幕墙 (118)5.4点支承全玻璃幕墙 (120)5.5全玻璃幕墙 (121)第六篇建筑幕墙工程检测第5章概述5.1幕墙的定义什么是幕墙?有人将它比喻成建筑的衣衫,有人将它比喻成建筑的皮肤。
衣衫是强调幕墙对于建筑物的装饰效果,而皮肤则注重幕墙的使用功能,它为我们过滤及隔离外界环境的同时又使我们与外面世界相通。
因此,对建筑物而言,幕墙不是简单的装饰,也不限于挡风避雨、保温隔热、通风换气,它让室内的人和室外的自然融为一体,做到我中有你、你中有我,成为古板的建筑与生动的自然沟通的桥梁。
欧洲标准《建筑幕墙术语Curtain walling —Terminology》(EN 13119-2007)中幕墙(curtain walling)被定义为:external building Curtain Wall produced with framing made mainly of metal, timber or PVC-U, usually consisting of vertical and horizontal structural members, connected together and anchored to the supporting structure of the building, which provides, by itself or in conjunction with the building construction, all the normal functions of an external wall, but does not contribute to the load bearing characteristics of the building structure。
目录第一章概述 (2)1.1幕墙的定义 (2)1.2幕墙的特点 (2)1.3建筑幕墙的基本构成 (4)1.4建筑幕墙的分类 (9)1.5幕墙的发展 (15)思考题 (23)第二章建筑幕墙物理性能 (24)2.1建筑幕墙物理性能试验发展历史及现状 (24)2.2建筑幕墙物理性能 (35)思考题 (55)第三章建筑幕墙“四性”检测 (56)3.1术语 (56)3.2气密性能检测 (57)3.3水密性能检测 (65)3.4抗风压性能检测 (79)思考题 (94)第四章结构胶相容性试验 (95)4.1结构装配系统用附件同密封胶相容性试验方法 (95)4.2实际工程用基材同密封胶粘结性试验方法 (98)第五章建筑幕墙检测实例 (99)5.1玻璃幕墙检测实例 (99)5.2金属及石材幕墙检测 (108)5.3框架式幕墙——非单元式框支承玻璃铝板幕墙 (116)5.4点支承全玻璃幕墙 (118)5.5全玻璃幕墙 (119)第六篇建筑幕墙工程检测第1章概述1.1幕墙的定义什么是幕墙?有人将它比喻成建筑的衣衫,有人将它比喻成建筑的皮肤。
衣衫是强调幕墙对于建筑物的装饰效果,而皮肤则注重幕墙的使用功能,它为我们过滤及隔离外界环境的同时又使我们与外面世界相通。
因此,对建筑物而言,幕墙不是简单的装饰,也不限于挡风避雨、保温隔热、通风换气,它让室内的人和室外的自然融为一体,做到我中有你、你中有我,成为古板的建筑与生动的自然沟通的桥梁。
欧洲标准《建筑幕墙术语Curtain walling —Terminology》(EN 一三119-2007)中幕墙(curtain walling)被定义为:external building Curtain Wall produced with framing made mainly of metal, timber or PVC-U, usually consisting of vertical and horizontal structural members, connected together and anchored to the supporting structure of the building, which provides, by itself or in conjunction with the building construction, all the normal functions of an external wall, but does not contribute to the load bearing characteristics of the building structure。
幕墙试验及检验一、幕墙试验内容,要求及时间安排××楼玻璃幕墙,按照合同要求,在××幕墙检测和研究中心进行,计划试验在×年×月×旬进行,×月×旬进行试验件安装,×月×旬完成试验件制作和试验前的一切准备工作,现就试验内容要求列述如下:试验内容和要求按中华人民共和国行业标准《玻璃幕墙工程技术规范》JGJ102-96中的有关规定执行。
该工程幕墙试验件的检测项目为风压变形性能,雨水渗漏性能,空气渗透性能和平面内变形性能四项。
1、风压变性能检测:风荷载标准值 2.1kPa风荷载设计值 3. 0kPa风荷载标准值 2. 1kPa作用下,竖挺之变形量不大于 19. 4mm。
2、雨水渗漏性能检测:幕墙不可开启部分的雨水渗漏压力为≥940Pa,可开启部分的雨水渗漏压力为≥250Pa。
3、空气渗透性能检测:幕墙的空气渗透性能应在 10Pa的内外压力差下,其不可开启部分的空气渗透量不应大于10m3/m·h;可开启部分的空气渗透量不应大于 2 5m3/m·h4 平面内变形性能检测:平面内变形性能要求为±17 .5mm,达到此变形时,幕墙玻璃,铝板没有损坏,恢复后,开启部分仍可正常开启。
二、试验计划1、序言1.1 本计划书详述有关由北京江河幕墙装饰工程有限公司承建的××楼的玻璃幕墙试验规范及方法。
1.2 为确保以上的幕墙工程能符合设计性能的要求,特作以下的试验:a 空气渗透性能测试b 雨水渗漏性能测试 - (稳定加压)c 抗风压性能测试 - (稳定加压)d 抗震性能测试2 .有关试验的安排2.1 试验地点:本试验将于××建筑幕墙测试及研究有限公司的试验场地进行。
2.2 有关试验样板的装造及安装将由北京江河幕墙装饰工程有限公司负责。
2.3 ××幕墙顾问及试验有限公司,将负责主持模拟试验及编制实验报告。
