三相异步电动机按钮互锁的正反转控制电路讲义2

三相异步电动机正反转控制线路电路分析及教学三相异步电动机正反转控制线路是电机拖动课程教学中的核心部分，也是学生中级维修电工技能鉴定考核中必考知识技能之一，是学生学习后续课程，学习电路故障排除的基础。

而接触器联锁、按钮联锁及双重联锁正反转这三种联锁控制线路又是控制线路中最基础、最常用的控制电路。

为了更合理、完善地完成三种联锁电路的教学，本文对这三种联锁电路的地位作用、电路组成、工作原理、联系及区别进行了详细的分析，并且给出了便于学生理解和掌握的教学思路。

1、三种正反转控制线路的地位和作用接触器、按钮、双重联锁这三种联锁线路是三相异步电动机正反转控制电路中很重要的控制线路，是通过将接触器、按钮的一个常闭触点串联在另外一个接触器线圈的回路里，起到防止出现正反转接触器同时吸合造成电路短路的作用。

2、电路组成三种电路均由电源隔离开关QS；交流接触器KM1、KM2；热继电器FR；熔断器FU1、FU2，启动按钮SB2、SB3；停止按钮SB1及电动机M组成。

电路中各个元件的文字符号、图形表示、工作原理、实物的触点等，是学习电路工作原理的基础。

3、工作原理图图一接触器联锁正反转控制线路图二按钮联锁正反转控制线路4、工作原理分析（1）接触器联锁正反转控制线路的工作原理(图一)A、正转控制：按下正转按钮SB2→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

同时，KM1联锁触头断开，对KM2联锁。

B、反转控制：按下反转按钮SB3→接触器KM2线圈得电→KM2主触头闭合，KM2的自锁触头闭合→电动机自锁正转。

同时，KM2联锁触头断开，对KM1联锁。

C、停止控制：按下停止按钮SB1，KM2线圈断电，KM2主触头断开，同时KM2自锁触点也断开，电机反转停止。

KM1常闭触点闭合，为正转做好准备。

图三双重联锁正反转控制线路（2）按钮联锁正反转控制线路的工作原理(图二)A、正转控制：按下正转按钮SB2→SB2常闭触头先分断，对KM2联锁，SB2常开触头后闭合→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

三相异步电动机按钮联锁正反转控制工作原理三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。

按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。

本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。

一、工作原理三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。

按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。

其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。

1.按钮控制按钮控制是通过控制按钮来实现电机的正反转。

通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。

按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。

在按钮未按下时，电机处于停止状态。

按钮控制是电机运行的基础。

2.继电器控制继电器是控制电机正反转的关键组件。

通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。

继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。

3.联锁控制联锁控制是在按钮控制的基础上增加的安全控制功能。

其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。

联锁控制是按钮控制的增强和完善。

二、控制电路三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。

下面将对每个部分的功能和连接进行详细介绍。

1.按钮正向按钮和反向按钮是控制电机正反转的主要控制元件。

一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。

在按钮未按下时，电机处于停止状态。

2.继电器继电器是实现正反转控制的关键元件。

通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。

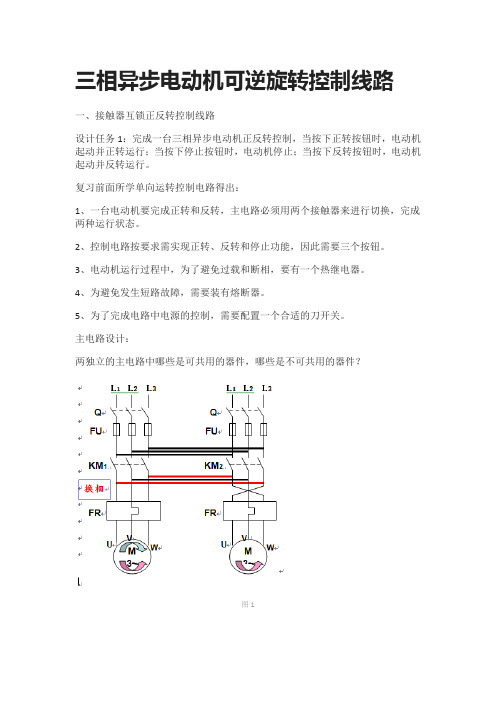

三相异步电动机可逆旋转控制线路一、接触器互锁正反转控制线路设计任务1：完成一台三相异步电动机正反转控制，当按下正转按钮时，电动机起动并正转运行；当按下停止按钮时，电动机停止；当按下反转按钮时，电动机起动并反转运行。

复习前面所学单向运转控制电路得出：1、一台电动机要完成正转和反转，主电路必须用两个接触器来进行切换，完成两种运行状态。

2、控制电路按要求需实现正转、反转和停止功能，因此需要三个按钮。

3、电动机运行过程中，为了避免过载和断相，要有一个热继电器。

4、为避免发生短路故障，需要装有熔断器。

5、为了完成电路中电源的控制，需要配置一个合适的刀开关。

主电路设计：两独立的主电路中哪些是可共用的器件，哪些是不可共用的器件？图1图2当KM1通电吸合时，M正转，当KM2通电吸合时，M反转，但KM1、KM2不能同时通电，否则电源将短路，为了防止KM1、KM2同时通电造成电源短路，控制电路中把接触器的常闭辅助触点互相串联在对方的控制电路中进行互锁控制，得出互锁概念。

图3图4图5指出这种正反转控制电路中切换时要经过停止，不方便，得出电路的特点。

二、按钮互锁的正反转控制电路设计任务2：在电动机正转的时候直接按动反转启动按钮SB2，电动机就可立即反转；而在电动机反转时，也同样直接按动正转启动按钮SB1就可使电动机立即正转。

必须设法在按下反转启动按钮之前，首先断开正转接触器线圈电路。

在按下正转启动按钮之前，首先断开反转接触器线圈电路。

这个要求可通过采用两只复合按钮来实现。

图6操作时应注意：将启动按钮按到底，否则，只能是停车而无反向启动是否只要用复合按钮互锁就可以了呢？（不可靠，烧焊或机构失灵，分析略）图7。
