电镜随谈之一：单晶多晶的电子衍射标定

TEM分析中电⼦衍射花样的标定来源：科袖⽹。

1.1电⼦衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采⽤不同的衍射⽅式时，可以观察到多种形式的衍射结果。

如单晶电⼦衍射花样，多晶电⼦衍射花样，⾮晶电⼦衍射花样，会聚束电⼦衍射花样，菊池花样等。

⽽且由于晶体本⾝的结构特点也会在电⼦衍射花样中体现出来，如有序相的电⼦衍射花样会具有其本⾝的特点，另外，由于⼆次衍射等会使电⼦衍射花样变得更加复杂。

上图中，图a和d是简单的单晶电⼦衍射花样，图b是⼀种沿[111]p⽅向出现了六倍周期的有序钙钛矿的单晶电⼦衍射花样（有序相的电⼦衍射花样）；图c是⾮晶的电⼦衍射结果，图e和g是多晶电⼦的衍射花样；图f是⼆次衍射花样，由于⼆次衍射的存在，使得每个斑点周围都出现了⼤量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电⼦衍射花样。

在弄清楚为什么会出现上⾯那些不同的衍射结果之前，我们应该先搞清楚电⼦衍射的产⽣原理。

电⼦衍射花样产⽣的原理与X射线并没有本质的区别，但由于电⼦的波长⾮常短，使得电⼦衍射有其⾃⾝的特点。

1.2电⼦衍射谱的成像原理在⽤厄⽡尔德球讨论X射线或者电⼦衍射的成像⼏何原理时，我们其实是把样品当成了⼀个⼏何点，但实际的样品总是有⼤⼩的，因此从样品中出来的光线严格地讲不能当成是⼀⽀光线。

之所以我们能够⽤厄⽡尔德来讨论问题，完全是由于反射球⾜够⼤，存在⼀种近似关系。

如果要严格地理解电⼦衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射⼜称为近场衍射，⽽Fraunhofer（夫朗和费）衍射⼜称为远场衍射.在透射电⼦显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，⽽Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

会聚束花样：汇聚入射
束与单晶作用产生的盘、 线状花样。
二.单晶电子衍射花样 主要标定方法
1.标准衍射花样对照法
2.尝试-校核法
1.标准衍射花样对照法
(100)*晶带
常见晶体标准电子衍射花样
体心立方晶体的低指数晶带电子衍射图
(111)*晶带
体心立方晶体的低指数晶带电子衍射图
注意
1.这种方法只适用于简单立方、面心 立方、体心立方和密排六方的低指数 晶带轴。
1 2 2 1 使晶体结构的研究直观,比X射线衍射的简单。
w=h1k2-h2k1=0
[uvw]=[123]
夹角 θ1, θ2,θ3…θj
w=h k -h k =6 410Å, dC=1.
1 2 确定斑点所属的晶面族指数{hkl}
w=h1k2-h2k1=0
21
例： 标定Al单晶衍射花样, Lλ ＝15.21mmÅ
ＨＫＬ 111 002 022 113 222 004 133 024
d
2.338 2.025 1.432 1.221 1.169 1.012 0.929 0.906
3
4 20
2
1 11
331
000 1 331
11 1
420
➢ 假定斑点1为(111)，尝试 斑点2 (-3 3 1) ， f＝820， 相符； R3= R2-R1，斑点3为(420) ； 同 理 ， 推 出 其 它 点指数。
花样指数标定的结果 （ 为晶面族指数{h1k1l1}中的任意一个）
⑤首斑点晶面指数(h1k1l1) 夹角公式 第二个斑点指数(h2k2l2)
4 20
R12:R22:R32:…. 单晶电子衍射花样优缺点、特征及分类 RC＝12.

022γ 111γ
-111γ 000
1 1 1 1 11
0 2 20 2 2 0 -2 2
复合斑点
[011]γ
[001- ]α
022γ
011 // 001
-111γ
111γ
110α
000
020α
1-10α
011 // 001
111
//
110
三. 多晶电子衍射图的标定
多晶体是由随机任意排列的微晶或纳米晶组成.
磁转角的大小
若显微镜像相对于样品的磁转角为Φi 衍射斑点相对于样品的磁转角为Φd
• 则 Φ=Φi - Φd
• 用电子衍射确定相结构时,不需要效正磁转角. • 对样品微区进行显微组织和衍射图对应分析时(惯习 面,孪晶面,确定位向关系) 需要效正磁转角. • 效正方法,用外形特征反应晶体位向的MoO3做标样.
2g(hkl)=g(2h,2k,2l). 3g(hkl)=g(3h,3k,3l). g (h1,k1,l1)- g(h2,k2,l2) = g(h1-h2, k1-k2, l1-l1) g (h1,k1,l1)+g(h2,k2,l2) =g(h1+h2, k1+k2, l1+l1)
011
020
031
若s＝3 3
3 6 不满足面心立方规律
Bcc 2, 4, 6, 8, 10, 12…… Fcc 3, 4, 8, 11, 12,16 …
α－Fe四方斑点的标定
[001- ]α
110α
000 020α
1- 10α
0 2 0 0 20
1 1 0 1 10 0 0 -2
应用例-菱方斑点奥氏体
菱方斑点

成以❖入电衍射子射电束成子照像射原束多理为晶与、多轴纳晶、米X射2晶q线体为衍时射， 衍射圆锥相2似q。不同，但各衍射圆
❖ 不产生消光的晶面均有机会产 生衍射。
3.多晶体电子衍射花样
花样
➢与X射线衍射法所得花样的几何特征相似，由一系列不同 半径的同心圆环组成，是由辐照区内大量取向杂乱无章的细 小晶体颗粒产生，d值相同的同一(hkl)晶面族所产生的衍射 束，构成以入射束为轴，2θ为半顶角的圆锥面，它与照相底 板的交线即为半径为R=Lλ/d＝K/d的圆环。 ➢R和1/d存在简单的正比关系 ➢对立方晶系：1/d2=（h2+k2+l2）/a2＝N/a2 ➢通过R2比值确定环指数和点阵类型。
❖微束选区衍射 ----用微细的入射束直接在样品上选择 感兴趣部位获得该微区衍射像。电子束可聚焦很细， 所选微区可小于0.5m 。可用于研究微小析出相和单 个晶体缺陷等。目前已发展成为微束衍射技术。
透射电镜光路图
电子衍射花样特征
单晶
多晶
非晶
准晶（quasicrystals）
分布集合而成一半径为1/d的 园环，因3.此多，晶样体品电各子晶衍粒射花样
[001]
晶带定律：若晶面（hkl）属于晶 带轴[uvw]， 则有 hu+kv+lw=0 这就是晶带定理。
已知两晶面，求其晶带轴
如果（h1k1l1）和（h2k2l2）是[uvw]晶带中的两个晶 面，则由方程组 h1u+k1v+l1w=0和h2u+k2v+l2w=0 得出 [uvw]的解是 （这应该是在立方晶体中，因为只有在 立方晶体中与某晶面指数相同的晶向才与该晶面垂 直。）
K=Rd=( )mm.nm
2.电子显微镜中的电子衍射

6 14.62 213.8 5.42 16.26 16 400 0.102 1.491
7 15.87 .8 6.38 19.14 19 331 0.09358 1.485
R(mm) R2 R2j/R21
(R2j/R21)×3 N {hkl}
6.28 39.44 1.00 3.00 3 111 0.2355 1.479
摄取已知金属多晶体试样的环状衍射花样； 1) 从内向外测定每一圆环的半径R1、R2、R3、…… 2) 把各R值平方，并从各R2值的比较中找出每一R2值相对应的 N值，即R12 ： R22 ： R32：……=N1:N2:N3:…… 3) 根据N值确定晶面族，例如 N=2，晶面族应是{110} N=3，晶面族应是{111} N=4，晶面族应是{200} …… …… 据此可以确定每一圆环所对应的晶面族。
序号 1 2 3 4 5 6
R/mm
8.42 11.88 14.52 16.84 18.88 20.49
d /nm
2.02 1.42 1.18 1.00 0.90 0.83
I/I1
100 20 40 10 10 5
查ASTM物相卡片 强度最大的环是第一环，d1=0.202nm，以此为根据查出与0.202nm相近的 ，即0.200~0.25nm一组卡片。随后找出和d2=0.118nm、d3=0.142nm相接近 的卡片，结果发现体心立方α-Fe的卡片数据和上面表中列出的数据相符（ 包括晶面间距符合、三强线次序符合）。α-Fe卡片上列出的数据如下： 由此可以断定具有该环状花样的多晶体是α-Fe。
d(nm) λL=Rd(mm
1）
环的顺序 1 2 3 4 5 6
d/nm
2.01 1.42 1.17 1.01 0.90 0.83

Miller指数的符号应满足右手螺旋法则，该法则决定了两基本 矢量与晶带轴之间的关系 两个基本矢量的线性组合，一定能标出属于相同Laue 区的所 有衍射斑点的指数
21

单晶体电子衍射花样
花样特征 规则排列的衍射斑点。它是过倒易点阵 原点的一个二维倒易面的放大像。 大量强度不等的衍射斑点。有些并不精 确落在Ewald球面上仍能发生衍射，只是 斑点强度较弱。倒易杆存在一个强度分布。
电子衍射标定
赵彪 2012,10,13
1
晶体结构与空间点阵
空间点阵＋结构基元＝晶体结构 晶面：（hkl）,{hkl} 用面间距和晶面法向来 表示 晶向: [uvw], <uvw> 晶带：平行晶体空间同一晶向的所有晶面的 总称 ，[uvw]
2
q
q
A
反射面法线
q E B F
布拉格反射
2d sinq = n l, 2dHKL sinq =l , 选择反射，是产生衍射的必要条件，但不充分
30
A C B D
低碳合金钢基体的电子衍射花样
31
图是由某低碳合金钢薄膜样品的区域记录的单晶 花样，以些说明分析方法： 选中心附近A、B、C、D四斑点， 测得RA＝7.1mm，RB＝10.0mm，RC＝ 12.3mm，RD＝21.5mm，同时用量角器测 得R之间的夹角分别为(RA, RB)＝900, (RA, RC)＝550, (RA, RD)＝710, 求得R2比值为2：4：6：18， RB/RA=1.408, RC/RA=1.732, RB/RA=3.028, 表明样品该区为体心立方点阵,A斑N为2， {110},假定A为(1－10)。B斑点N为4，表明 属于{200}晶面族，选（200），代入晶面夹 角公式得f＝450，不符，发现（002）相符

指向的方向为晶帯轴方向，晶帯轴的密勒指数[uvw]（需约化为最小
公倍数）为：
h1 h2 k1l2 k2l 1
uvw r1 r2 k1 k2 l1h2 l2h1
7
l1 l2 h1k2 h2k1
晶带定律
hi u kiv li w 0
8
晶带定律反应了正倒空间一些有特定关系的矢量与平面指数间的关系：
Rhkl L tg2
(4)
ghkl
•
d hkl
2 sin
(5)
tg2 2 sin
L • Rhkl • dhkl
(6 )
公式（6）中，λ是电子波长，L是像机长度，Rhkl是荧光屏上衍射斑
到透射斑的距离，dhkl是衍射面的面间距，Lλ称为像机常数，单位
是mmÅ.
高级培训
12
单晶电子衍射标定
在标定单晶衍射谱时，需要将两类不同的情形分开，一类
G ——G 0 1 3
d
公式（3）的集合解释就是厄瓦德球，球的半径为1/λ，样品处为厄瓦
德球的球心，只要倒易矢能与厄瓦德球面有交点，就可以产生电子
衍射。
高级培训
9
反射面法线
A
E
F
B
布拉格衍射几何
高级培训
10
厄瓦德球的特征
1、电子的波长很短，相对于晶面间距的倒数，厄瓦德球的半径 很大，因此球面可以近似为平面，使得球面交截同层倒易点的机 会很大； 2、衍射物质总有一定大小和形状，倒易点不是一个几何点，具 有一定大小和形状，倒易点的线尺寸总是沿着试样几何尺寸最小 的方向拉长扩展；如试样为针状，则倒易点强度分布为盘状，试 样为片状，则倒易点强度分布为针状，实际试样中常包含有一定 取向差嵌镶组织，则倒易点被拉成弧状；这些都有利于厄瓦德球 与倒易点相截。 3、入射电子束并非严格平行的电子射线，有一定发散度，而且 不是理想的单色电子束，使厄瓦德球球面具有一定厚度，这对厄 瓦德球面和倒易点的交截是有利的。

电子衍射及衍射 花样标定
主要内容
1.电子衍射的原理 2.电子显微镜中的电子衍射 3.多晶体电子衍射花样 4.单晶电子衍射花样标定 5.复杂电子衍射花样
1.电子衍射的原理
电子衍射花样特征
电子束照射 单晶体： 一般为斑点花样； 多晶体： 同心圆环状花样； 织构样品：弧状花样； 无定形试样（准晶、非晶）：弥散环。
11 2

A 11 0

C
11
2
00 2

000
002
B
11 2

ห้องสมุดไป่ตู้

110

1 12

4.单晶电子衍射花样标定
解1：
11 2


A 11 0

C
11 2
2 2 2 1）从 R : R : R N : N : N 2 : 4 : 6 A B C 1 2 3
斑点编号 R/mm R2 Rj2/ RA2 (Rj2/ RA2 )2 N {hkl} Hkl A 7.3 53.29 1 2 2 110 110 B 12.7 161.29 3.03 6.05 6 211 C D E
2 11

12.6 14.6 16.4 158.76 213.16 268.96 2.98 4 5.05 5.96 8 10.1 6 8 10 211 220 310 220 301 121
并假定点 A 为1 1 0
因为 N=4在B， 所以 B 为 {200},
并假定点 B 为 200
4.单晶电子衍射花样标定
3）计算夹角：
h h k k l l 1 2 1 0 0 02 0 1 2 1 2 1 2 cos 4 AB 2 22 2 22 2 4 2 h k l h k l 1 1 1 2 2 2

电子衍射谱的标定
电子衍射谱的标定是确定衍射图样中的峰位与相对强度与晶体结构的关系。

在进行电子衍射谱的标定时，通常需要进行以下步骤：
1. 样品制备：首先需要制备符合要求的样品。

样品应该是单晶或粉末晶体，并且表面应该无杂质和损伤。

对于单晶样品，应该选择合适的晶体面进行衍射实验。

2. 衍射实验：将样品放置在透射电子显微镜或TEM中，并使
用电子束照射样品。

根据实验需求，可以调整电子束的能量、角度和强度。

3. 数据采集：通过显微镜中的探测器收集衍射图样。

收集到的数据可以是图像、强度分布图、弧线图等各种形式。

4. 衍射图像处理：对采集到的数据进行图像处理，包括消噪、背景减除、峰位识别等。

可以使用图像处理软件或自行编写程序进行处理。

5. 峰位分析：通过衍射图像处理得到的峰位信息，可以计算出晶格参数、晶体结构等相关参数。

常用的方法包括半宽度法、倒格点法等。

6. 标定和校正：将峰位与相对强度与已知的晶体结构进行比较，并进行标定和校正。

可以使用现有的标准样品进行比对，或者通过先进的计算方法进行拟合和匹配。

7. 结果分析：最后，根据标定和校正的结果，对电子衍射谱的数据进行分析和解释。

可以得到晶体的晶格参数、晶体结构、取向关系等相关信息。

电子衍射谱的标定涉及的技术和方法较为复杂，需要有一定的专业知识和经验。

同时，样品的制备和实验条件也对标定结果有着重要影响，需要严格控制实验过程中的各种参数。

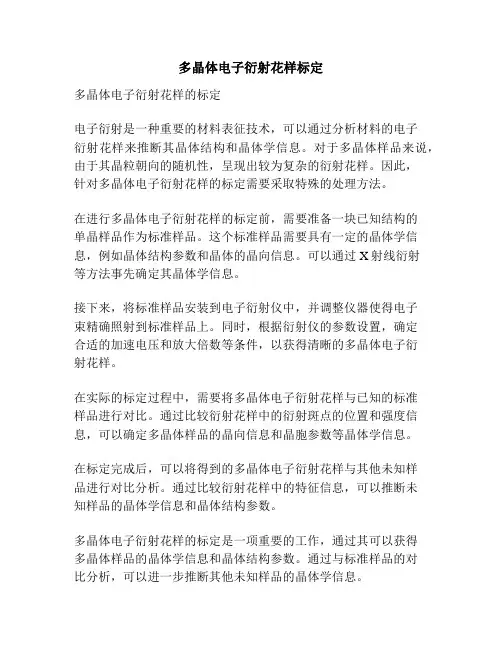

多晶体电子衍射花样标定
多晶体电子衍射花样的标定
电子衍射是一种重要的材料表征技术，可以通过分析材料的电子
衍射花样来推断其晶体结构和晶体学信息。

对于多晶体样品来说，由于其晶粒朝向的随机性，呈现出较为复杂的衍射花样。

因此，
针对多晶体电子衍射花样的标定需要采取特殊的处理方法。

在进行多晶体电子衍射花样的标定前，需要准备一块已知结构的
单晶样品作为标准样品。

这个标准样品需要具有一定的晶体学信息，例如晶体结构参数和晶体的晶向信息。

可以通过X射线衍射
等方法事先确定其晶体学信息。

接下来，将标准样品安装到电子衍射仪中，并调整仪器使得电子
束精确照射到标准样品上。

同时，根据衍射仪的参数设置，确定
合适的加速电压和放大倍数等条件，以获得清晰的多晶体电子衍
射花样。

在实际的标定过程中，需要将多晶体电子衍射花样与已知的标准
样品进行对比。

通过比较衍射花样中的衍射斑点的位置和强度信息，可以确定多晶体样品的晶向信息和晶胞参数等晶体学信息。

在标定完成后，可以将得到的多晶体电子衍射花样与其他未知样
品进行对比分析。

通过比较衍射花样中的特征信息，可以推断未
知样品的晶体学信息和晶体结构参数。

多晶体电子衍射花样的标定是一项重要的工作，通过其可以获得
多晶体样品的晶体学信息和晶体结构参数。

通过与标准样品的对
比分析，可以进一步推断其他未知样品的晶体学信息。

如何标定？
9
1.晶体结构已知，相机常数K已知
10
（1）选择靠近中心斑点且不在一条直线 上斑点A、B、C、D。
分别测量R值 RA，RB ，RC，RD；
（2）由 dhkl = Lλ/R 求
d1, d2 , d3 , d4 …
11
12
Hale Waihona Puke （3） 尝试斑点的指数，最短矢量的A斑点对应 的晶面族{110}共有12个晶面(包括正反符号)：
A 110
55°
O
C 112 B 002
20
3.晶体结构未知，相机常数K已知 （1）测定低指数斑点的R值。 （2）根据R，计算出各个d值。
dhkl=Lλ/R =K/R
（3）查ASTM卡片和各d值都相符的物相 即为待测的晶体。
21
4. 标准花样对照法
铝单晶
22
多晶电子衍射花样及其标定
单晶
多晶
非晶
h1 : h1 h2 h2
k1 k2
15
16
2.晶体结构已知，相机常数 K 未知 dhkl=Lλ/R =K/R
已知：R1, R2 , R3 , R4 … 求 d1, d2 , d3 , d4 … ？
17
dhkl
a h2 k2 l2
衍射：充分条件-- 消光定律
晶格类型 简单晶胞
体心 I 面心 F 底心 C
(110)，(101)，(011)，(110) ，(101)，(011) ， (110) ，(101) ，(011)，(110) ，(101)，(011) 。
可以任选一指数，有12种选法。
（4）R矢量之间夹角的测量：
RA与RB约90º，
RA与RC约55º，

单晶多晶的电子衍射标定注意事项衍射花样的标定注意点接下来说说衍射花样的标定，这个其实我前面所说的资料里面已经有很充分的阐述，一般看了那些资料的相关章节后，都不会有太多问题，我这里讲一些新手经常有的问题：1. 底片的测量：因为很多老电镜没有配备CCD相机，所以拿到的都是底片，那么这里就有一个如何测量，或者如何将底片转换为电子格式再测量的问题。

首先要看一下底片，底片上一般会给出电子衍射所用的相机长度，比如80 cm，60 cm等，一般只给出数字，这就表示，底片上的1cm就代表了80 cm。

然后用以mm或0.5mm为最小单位的尺子测量衍射点或者衍射环到中心透射斑的实际距离R，然后根据dR=LA，其中L 是相机长度，A是电子波长，一般的电镜书上都有，比如200 kV电镜是0.00251 nm。

代入计算即可得到相应的d值。

建议测量用对称两点测量，这样比较准确一些。

如果有人觉得这样不习惯，喜欢用电子版的，那么可以用底扫扫描到电脑里。

只是将1cm定义为1cm/ LA，如果L取80 cm，A取0.0025 nm，那么这个1cm代表的就是5 nm-1，这样你量取R值之后，比如是1.2 cm，那么对应的d值=1/(1.2*5)=0.167 nm。

如果是0.8 cm，那么d = 1/(0.8*5) = 0.25 nm。

单晶花样需要角度的测量，可以用量角器直接在底片上测量，也可以先扫描到电脑里，用DigitalMicrograph这个软件测量，可以将衍射点与中心斑连线，之后在control对话框的会出现一个theta值，两个衍射点之间的面夹角就等于它们与中心斑的两条连线之间的theta角之差。

如果有人说找不到control对话框，那么到菜单里依次找到windows－floating windows －点击show all即可。

2. 数码照片的测量：这要分几种情况：a) 如果有dm3格式的源文件，而且标尺是倒易空间标尺（1/nm），那么很简单，就用DigitalMicrograph这个软件读取，用ROI tools里面的虚线或者实线工具，拉线测量衍射点到中心斑点的长度，这个时候control对话框里面的L就是对应值，取倒数就是对应点的d值。

k2 1
l2 1
h2 2
k2 2
l2 2
算出任意两个衍射斑点的夹角。核对夹角，若符合则标定正确，否则重返设定新的晶面， 直至符合为止。
3）矢量法得其它各点。并由矢量叉乘得晶带轴指数，晶带轴与电子束的入射方向反向平行。
4）核查各过程，计算晶格常数。
四、单晶体电子衍射花样的标定
2. 未知晶体结构的花样标定
未知晶体结构时，可由N规律，初步确定其结构，再定其晶面指数。 举例2 已知相机常数K=1.700mm.nm,各直径见表，确定物相。
由N的规律确定为BCC结构，由d=Lλ/r得d,查ASTM卡片发现α-Fe最符，故为α-Fe相。
谢谢！再见！
五、多晶体的电子衍射花样
多晶体的电子衍射花样等同于多晶体的X射线衍射花样，为系列同心圆。 其花样标定相对简单，同样分以下两种情况： 1．已知晶体结构 具体步骤如下： 1）测定各同心圆直径Di，算得各半径Ri； 2）由Ri/K（K为相机常数）算得1/di； 3）对照已知晶体PDF卡片上的di值，直接确定各环的晶面指数{hkl}。 2．未知晶体结构
四、单晶体电子衍射花样的标定
6）由确定了的两个斑点指数（h1k1l1）和（h2k2l2），通过矢量合成其它点
7）定出晶带轴。
u k1l 2 k 2l1
v
l1h2
l 2h1
w h1k 2 h2k1
8）系统核查各过程，算出晶格常数。
举例1已知纯镍（fcc）简单电子 衍射花样（a=0.3523nm）,花样 见图，定谱。
当晶体的点阵结构未知时，首先分析斑点的特点，确定其所属的点阵结构，然后再由前面所 介绍的8步骤标定其衍射花样。如何确定其点阵结构呢？主要从斑点的对称特点（见表6-1） 或1/d2值的递增规律（见表6-2）来确定。 花样标定的具体步骤： 1）判断是否简单电子衍射谱。如是则选择三个与中心斑点最近斑点：P1、 P2、P3，并与中心构成平行四边形，并测量三个斑点至中心的距离ri。 2）测量各衍射斑点间的夹角。 3）由rd=Lλ,将测的距离换算成面间距di。 4）由试样成分及处理工艺及其它分析手段，初步估计物相，并找出相应的卡片，与实验得到 的di对照，得出相应的{hkl}. 5）用试探法选择一套指数，使其满足矢量叠加原理。 6）由已标定好的指数，根据ASTM卡片所提供的晶系计算相应的夹角，检验计算的夹角是否 与实测的夹角相符。 7）若各斑点均已指数化，夹角关系也符合，则被鉴定的物相即为STAM卡片相，否则重新标 定指数。

单晶多晶的电子衍射标定自从纳米这个名词的出现，研究者就不得不面对一个问题，怎么观察纳米级物质？电镜，这个从1931年开始有雏形的现代研究工具，经过近80年的发展，突飞猛进的展示出自己强大的潜力，不断的给现代研究带来惊喜，已经成为纳米研究不可或缺的工具之一。

目前，美国能源部国家电子显微镜中心(NCEM)于2008年1月25日装配完成了TEAM05，分辨率可以达到0.5埃，这个电镜是经过美国劳伦斯伯克力国家实验室、阿贡国家实验室、橡树岭国家实验室，伊利诺大学的弗雷德里克•塞兹材料研究室通力合作，以FEI公司和德国海德堡CEOS为研发伙伴研制而成的。

目前，“TEAM 0.5”显微镜的基础系统已投入使用，其中包括世界顶级的控制室显示器，可在高清宽屏TV的平板显示器上显示显微镜下的样本。

在一系列庞大而严格的测试和调试后，“TEAM 0.5”将于2008年10月份提供给公众用户使用。

是的，0.5埃的分辨率让人可以更清晰的直接观察到原子，同时在80年里，从50 nm到0.05 nm分辨率的提升的速度也让人为电镜将来的发展趋势充满希冀。

但无论怎么发展，电镜都有它基本的原理，让我们暂时忘却现代电镜的强大分辨率，来关心一下电镜的一些基本原理，溯根求源，电镜的基本构造和原理是必须要了解的，这就需要去读一些资料。

因为电镜涉及的知识范围太广，从量子力学到电子光学，从材料性能到微区细节，需要掌握的数学，物理，化学，材料方面的多种知识，然而仅仅想要了解电镜，就要去读一本甚至多本书，我想是很多人都不愿意也无法做到的，这对于一般的研究者来说是不可能的。

说到电镜的图书或资料，我想各位对电镜有过关注并想要了解的朋友一定在网上下载过不少资料，从国内到国外，从建国到现今，电镜方面的经典书籍有很多，我记得有个帖子，是“透射电子显微学必读之秘籍”，里面有不少好书。

网上去搜，一定能找到不少网站都转贴过。

这个最初是在武汉大学电镜室主页上的，看内容，应该是武汉大学的王文卉老师手下写的。

已知晶体结构
晶体结构未知，但大体知道其 所属范围
目的：确认该物质及其晶体结构，确定 样品取向，为衍衬分析提供有关的晶体 学信息。
目的：确定该物质是其所属范围的哪一 种，即最终确定衍射物质的晶体结构。
晶体结构未知，也不了解样品 目的：需通过倾转样品获得多个晶带的
的其它相关信息
衍射图，从而得到晶体的三维信息，最 终准确地鉴定衍射物质的晶体结构。
电子衍射图的对称性不仅表现在衍射斑点的几何配置上，而且当入射束与晶带轴平 行时，衍射斑点的强度分布也具有对称性。
正空间有五种布拉菲平面点阵，倒易点阵平面和衍射图中斑点的配置也只有五种：
由图可知，电子衍射中出现最多的图形是低对称性的平行四边形，七大晶系均可能 出现这种排列。而对称性越高的斑点分布，其可能归属的晶系的对称性也越高。
标定电子衍射图的注意事项
(5)偶合不唯一性问题。在具有高对称性的立方晶体中，有些不同类型的高 指数晶带，它们的倒易平面上阵点排列的图形恰好完全相同。在这样的取 向下获得的电子衍射图，可以有两种完全不同的标定结果，面且晶带轴指 数也并非属于同一晶向族（但这两个晶带轴指数的平方和相等），这就是 所谓的偶合不唯一性问题。一般出现在立方晶体的高指数晶带，很少遇到。 可利用系列倾转技术消除。
选取原则： R1≤R2 ≤R3
≤90o
平行四边形中3个衍射斑点连接矢量满足矢量运算法则：R3=R1+R2，且 有R23= R21+ R22+2R1R2cos 。
设R1、R2与R3终点(衍射斑点)指数为H1K1L1、H2K2L2、H3K3L3，则有 H3=H1+H2、K3=K1+K2、L3＝L1+L2。
[uvw] (h1k1l1) (h2k2l2)

q
d
q L
q
G’ r
O
G’’
立方晶体[001]晶带
晶体中，与某一晶向[uvw]平行的 所有晶面（hkl）属于同一晶带， 称为[uvw]晶带，该晶向[uvw]称 为此晶带的晶带轴. 如 [001] 晶 带 中 包 括 （ 100 ） ， （010）、（110）、（210）等 晶面。
[001]
晶带定律：若晶面（hkl）属于晶 带轴[uvw]， 则有 hu+kv+lw=0 这就是晶带定理。
相机常数未知、晶体结构已知时衍射花样的标定
以立方晶系为例来讨论电子衍射花样的标定 电子衍射基本公式
同一物相，同一衍射花样而言， 为常数，有 R12：R22 ：R32：…Rn2=N1：N2：N3：…Nn
立方晶系点阵消光规律 R12：R22 ：R32：…Rn2=N1：N2：N3：…Nn
衍射 线序 号n 1 2 3 4 简单立方 体心立方
H、K、L全奇或全偶
4.单晶电子衍射花样标定

例：下图为某物质的电子衍射花样 ，试指标化并求其晶 胞参数和晶带方向。 RA＝7.1mm, RB＝10.0mm, RC=12.3mm, (RARB）90o, (rArC）55o.
A
C
B 000
4.单晶电子衍射花样标定
解2：
2 2 2 1）由 RA : RB : RC N1 : N2 : N3 2 : 4 : 6
晶面间距
立方晶系的晶面间距公式为：
d
四方晶系的晶面间距公式为：
a h2 k 2 l 2
1 h2 k 2 l 2 2 2 a c
d
六方晶系的晶面间距公式为：
d
a 4 2 a (h hk k 2 ) ( ) 2 l 2 3 c

还在为没有好的仪器设备发愁？小木虫最新版块！仪器设备互助上线啦欢迎虫友互帮互助做科研 开学啦！导师／师哥／师姐都在，你呢？欢迎邀请新生加入小木虫论坛邀请成功一个，得50个金币哦征集SCI投稿大牛点评期刊小木虫SCI点评系统上线参与点评得金币每天都访问送10个金币连续7天访问论坛并领取红包将获得10个金币的大礼包小木虫 |木虫之家|论文范文 |期刊杂志|考研考博题库|SCI期刊点评(New!) |学术网址 设为首页| 加入收藏我的短消息我的话题我的记事本金币中心个人设置站内搜索统计邀请好友帮助退出tt.yao (虫号: 606992 , 金币: 506 , 银虫 升级)科研经验基金申请学术会议教师之家博后专家教授公务员|硕博家园考研考博找工作外语English Cafe|文献求助 外文书籍专利标准检索知识代理论文投稿综合论文道贺祈福翻译互助|公派出国留学DIY 海外博后留学生活签证指南出国考试|课件资源课件求助|SCI期刊点评帖子排行考研考博题库有机综合有机资源催化环境化工精细化工分析电化学高分子化学综合|科研工具工具求助计算基础量子化学分子模拟第一性原理仿真模拟程序语言金属生物材料晶体无机非金属微米纳米物理|生物科学药学新药研发医学|地学 食品数学理工农林信息科学|人文学科理财经济管理|手机版休闲灌水有奖问答虫友互识原创文学影音娱乐健康生活|电脑资源精粹资源|新手上路论坛事务版主交流(红包) |木虫之家每日新闻捐助今日红包科研广而告之: SW论文三审翻译 SW英文论文修改 SW留学文书润色| ES英文论文修改|有时间去旅游吧|仪器设备互助上线啦小木虫论坛 » 微米&纳米 » 查看主题内容赞助商链接162 1/17 1 2 3 4 5 6 7 8 9 10 下一页末页全部主题合成表征性能应用学术讨论前沿热点资源交流微纳加工微纳器件综合其他VIP资源论文投稿专题橱窗版内事务作者:添加到IE收藏夹 | 只看楼主 | 可打印版本 | 推荐给朋友 | 收藏主题 |【奖励】本帖被会员评价105次，作者temedx增加金币 100.5个temedx专家顾问 (著名写手)贵宾: 0.85金币: 4062.9帖子: 1523在线: 26.7小时虫号: 297942注册: 2006-11-18状态: 离线性别: GG专业: 化学【专家一席谈】电镜随谈之一：单晶多晶的电子衍射标定★★★★★★★★★★★★★★★★★★★★★★★popsheng(金币+20,VIP+0.1):非常感谢，最好PM大笨猪与聪明羊版，让她多帮你编辑几张图片yangruirui(金币+3,VIP+0):好帖子，真乃精华中之精华 4-28 20:52版权temedx所有，请勿转载！这只是一个抛砖引玉的帖子，为纳米版的繁荣也算做出俺的一点贡献。
