第二章电子衍射谱的标定

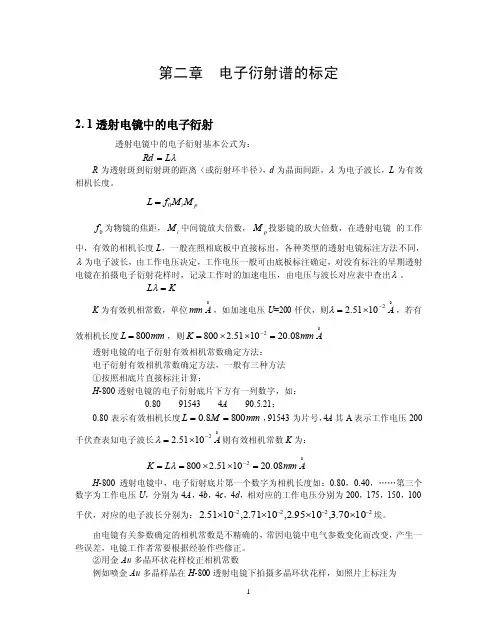

第二章 电子衍射谱的标定2. 1透射电镜中的电子衍射透射电镜中的电子衍射基本公式为：λL Rd =R 为透射斑到衍射斑的距离（或衍射环半径），d 为晶面间距，λ为电子波长，L 为有效相机长度。

p i M M f L 0=0f 为物镜的焦距，i M 中间镜放大倍数，p M 投影镜的放大倍数，在透射电镜 的工作中，有效的相机长度L ，一般在照相底板中直接标出，各种类型的透射电镜标注方法不同，λ为电子波长，由工作电压决定，工作电压一般可由底板标注确定，对没有标注的早期透射电镜在拍摄电子衍射花样时，记录工作时的加速电压，由电压与波长对应表中查出λ。

K L =λ K 为有效机相常数，单位A mm ，如加速电压U =200仟伏，则A 21051.2-⨯=λ，若有效相机长度mm L 800=，则A mm K 08.201051.28002=⨯⨯=-透射电镜的电子衍射有效相机常数确定方法：电子衍射有效相机常数确定方法，一般有三种方法 ①按照相底片直接标注计算：H -800透射电镜的电子衍射底片下方有一列数字，如： 0.80 91543 4A 90.5.21；0.80表示有效相机长度mm M L 8008.0==，91543为片号，4A 其A 表示工作电压200千伏查表知电子波长A 21051.2-⨯=λ则有效相机常数K 为：A mm L K 08.201051.28002=⨯⨯==-λH -800透射电镜中，电子衍射底片第一个数字为相机长度如：0.80，0.40，……第三个数字为工作电压U ，分别为4A ，4b ，4c ，4d ，相对应的工作电压分别为200，175，150，100千伏，对应的电子波长分别为：22221070.3,1095.2,1071.2,1051.2----⨯⨯⨯⨯埃。

由电镜有关参数确定的相机常数是不精确的，常因电镜中电气参数变化而改变，产生一些误差，电镜工作者常要根据经验作些修正。

②用金Au 多晶环状花样校正相机常数例如喷金Au 多晶样品在H -800透射电镜下拍摄多晶环状花样，如照片上标注为0.40 92298 4A 90.11.21知有效相机长度L =0.4M =400mm工作电压为200仟伏 电子波长为：A 21051.2-⨯=λ由仪器确定的相机常数A mm L K 04.10==λ测量底片上4个以上环半径K d R i =计算出相应的i d查面心立方Au 的d 值表，找出与上述i d 相近的d 及其晶面指数d i 2.231 1.912 1.385 1.181 d hkl 2.335 2.039 1.442 1.230 hkl1110020221.13按公式R i d hkl =K i 求相应的K iR i 4.5 5.25 7.25 8.5 d hkl 2.335 2.039 1.442 1.230 hkl10.6010.7010.5010.50精确的相机常数K 为K i 的平均值44321k k k k K +++==450.1050.1070.1060.10+++=A mm 58.10③已知晶体标准电子衍射谱确定相机常数 铝单晶典型电子衍射花样，铝为面心立方,与标准电子衍射谱比较，对电子衍射班点标定分别为：h i k i l i 111 111 220R i 即中心斑点到最邻近衍射斑点距离分别为： R i 9.6 9.6 9.6 16 利用A 1的d 值表查出d hkl)(mm R i 4.55.25 7.25 8.5 )(A d i2.2311.9121.3851.181hkl 111 111 220d hkl 2.338 2.338 1.432按公式hkl i i d R K =求K i R i （mm ） 9.6 9.6 16)(A d h k l 2.238 2.238 1.432K i 22.8 22.8 22.9求K i 平均值 3321k k k K ++=39.228.228.22++=K=A mm 8.222．2多晶环状花样电子衍射分析多晶电子衍射环状花样的R 2比值规律：立方晶系：K Rd = ∴dKR =K 为相机常数，d 为晶面间距，R 为环半径。

第二章 电子衍射谱的标定2. 1透射电镜中的电子衍射透射电镜中的电子衍射基本公式为：λL Rd =R 为透射斑到衍射斑的距离（或衍射环半径），d 为晶面间距，λ为电子波长，L 为有效相机长度。

p i M M f L 0=0f 为物镜的焦距，i M 中间镜放大倍数，p M 投影镜的放大倍数，在透射电镜 的工作中，有效的相机长度L ，一般在照相底板中直接标出，各种类型的透射电镜标注方法不同，λ为电子波长，由工作电压决定，工作电压一般可由底板标注确定，对没有标注的早期透射电镜在拍摄电子衍射花样时，记录工作时的加速电压，由电压与波长对应表中查出λ。

K L =λK 为有效机相常数，单位A mm ，如加速电压U =200仟伏，则A 21051.2-⨯=λ，若有效相机长度mm L 800=，则A mm K 08.201051.28002=⨯⨯=-透射电镜的电子衍射有效相机常数确定方法： 电子衍射有效相机常数确定方法，一般有三种方法 ①按照相底片直接标注计算：H -800透射电镜的电子衍射底片下方有一列数字，如： 0.80 91543 4A 90.5.21； 0.80表示有效相机长度mm M L 8008.0==，91543为片号，4A 其A 表示工作电压200千伏查表知电子波长A 21051.2-⨯=λ则有效相机常数K 为：A mm L K 08.201051.28002=⨯⨯==-λH -800透射电镜中，电子衍射底片第一个数字为相机长度如：0.80，0.40，……第三个数字为工作电压U ，分别为4A ，4b ，4c ，4d ，相对应的工作电压分别为200，175，150，100千伏，对应的电子波长分别为：22221070.3,1095.2,1071.2,1051.2----⨯⨯⨯⨯埃。

由电镜有关参数确定的相机常数是不精确的，常因电镜中电气参数变化而改变，产生一些误差，电镜工作者常要根据经验作些修正。

②用金Au 多晶环状花样校正相机常数例如喷金Au 多晶样品在H -800透射电镜下拍摄多晶环状花样，如照片上标注为0.40 92298 4A 90.11.21知有效相机长度L =0.4M =400mm工作电压为200仟伏 电子波长为：A 21051.2-⨯=λ由仪器确定的相机常数A mm L K 04.10==λ测量底片上4个以上环半径K d R i =计算出相应的i d查面心立方Au 的d 值表，找出与上述i d 相近的d 及其晶面指数d i 2.231 1.912 1.385 1.181 d hkl 2.335 2.039 1.442 1.230 hkl1110020221.13按公式R i d hkl =K i 求相应的K iR i 4.5 5.25 7.25 8.5 d hkl 2.335 2.039 1.442 1.230 hkl10.6010.7010.5010.50精确的相机常数K 为K i 的平均值44321k k k k K +++==450.1050.1070.1060.10+++=A mm 58.10③已知晶体标准电子衍射谱确定相机常数铝单晶典型电子衍射花样，铝为面心立方,与标准电子衍射谱比较，对电子衍射班点标定分别为：h i k i l i 111 111 220R i 即中心斑点到最邻近衍射斑点距离分别为： R i 9.6 9.6 9.6 16 利用A 1的d 值表查出d hkl)(mm R i 4.55.25 7.25 8.5 )(A d i2.2311.9121.3851.181hkl 111 111 220d hkl 2.338 2.338 1.432按公式hkl i i d R K =求K i R i （mm ） 9.6 9.6 16)(A d hkl 2.238 2.238 1.432K i 22.8 22.8 22.9求K i 平均值 3321k k k K ++=39.228.228.22++=K=A mm 8.222．2多晶环状花样电子衍射分析多晶电子衍射环状花样的R 2比值规律： 立方晶系：K Rd = ∴dKR =K 为相机常数，d 为晶面间距，R 为环半径。

《高分辨电子显微学》读书报告题目：电子衍射谱的形成原理与标定方法学院：专业：姓名：学号：简单电子衍射花样的形成与标定方法现代科学技术的迅速发展，要求材料科学工作者能够及时提供具有良好力学性能的结构材料及具有各种物理化学性能的功能材料。

而材料的性能往往取决于它的微观结构及成分分布。

因此，为了研究新的材料或改善传统材料，必须以尽可能高的分辨能力观测和分析材料在制备、加工及使用条件下（包括相变过程中，外加应力及各种环境因素作用下等）微观结构和微区成分的变化，并进而揭示材料成分—工艺—微观结构—性能之间关系的规律，建立和发展材料科学的基本理论。

透射电子显微镜（TEM）正是这样一种能够达到原子尺度的分辨能力，同时提供物理分析和化学分析所需全部功能的仪器。

特别是选区电子衍射技术的应用，使得微区形貌与微区晶体结构分析结合起来，再配以能谱或波谱进行微区成份分析，得到全面的信息。

一、TEM的成像原理电子显微镜成像原理符合阿贝成像理论，如图1所示：平行于光轴的光通过如同一个衍射的物面后，受到衍射而形成向各个方向传播的平面波。

如物镜的孔径足够大，以至可以接受由物面衍射的所有光，这些衍射光在后焦面上形成夫琅禾费衍射图样，焦平面上每一点又可以看成是相干的次波源，它们的光强度正比于各点振幅的平方，由这些次波源发出的光在像面上叠加而形成了物面的像。

透镜的成像作用可以分为两个过程：第一个过程是平行电子束遭到物的散射作用而分裂成为各级衍射谱，即由物变换到衍射的过程；第二个过程是各级衍射谱经过干涉重新在像平面上会聚成诸像点，即由衍射重新变换到物(像是放大了的物)的过程。

透射电子显微镜不仅能观察图像，如图2（a）所示，而且可以作为一个高分辨的电子衍射仪使用，通过减弱中间镜电流来增大其物距，使其物平面与物镜的后焦面相重，这样就可以把物镜产生的衍射谱透到中间镜的像平面上，得到一次放大了的电子衍射谱，再经过投影镜的放大作用，最后在荧光屏上得到二次放大的电子衍射谱，如图2（b）所示。

TEM分析中电子衍射花样的标定原理第一节 电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采用不同的衍射方式时，可以观察到多种形式的衍射结果。

如单晶电子衍射花样，多晶电子衍射花样，非晶电子衍射花样，会聚束电子衍射花样，菊池花样等。

而且由于晶体本身的结构特点也会在电子衍射花样中体现出来，如有序相的电子衍射花样会具有其本身的特点，另外，由于二次衍射等会使电子衍射花样变得更加复杂。

上图中，图a和d是简单的单晶电子衍射花样，图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样（有序相的电子衍射花样）；图c是非晶的电子衍射结果，图e和g是多晶电子的衍射花样；图f是二次衍射花样，由于二次衍射的存在，使得每个斑点周围都出现了大量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电子衍射花样。

在弄清楚为什么会出现上面那些不同的衍射结果之前，我们应该先搞清楚电子衍射的产生原理。

电子衍射花样产生的原理与X 射线并没有本质的区别，但由于电子的波长非常短，使得电子衍射有其自身的特点。

1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时，我们其实是把样品当成了一个几何点，但实际的样品总是有大小的，因此从样品中出来的光线严格地讲不能当成是一支光线。

之所以我们能够用厄瓦尔德来讨论问题，完全是由于反射球足够大，存在一种近似关系。

如果要严格地理解电子衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射又称为近场衍射，而Fraunhofer（夫朗和费）衍射又称为远场衍射.在透射电子显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，而Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

电子衍射谱的标定
电子衍射谱的标定是确定衍射图样中的峰位与相对强度与晶体结构的关系。

在进行电子衍射谱的标定时，通常需要进行以下步骤：
1. 样品制备：首先需要制备符合要求的样品。

样品应该是单晶或粉末晶体，并且表面应该无杂质和损伤。

对于单晶样品，应该选择合适的晶体面进行衍射实验。

2. 衍射实验：将样品放置在透射电子显微镜或TEM中，并使
用电子束照射样品。

根据实验需求，可以调整电子束的能量、角度和强度。

3. 数据采集：通过显微镜中的探测器收集衍射图样。

收集到的数据可以是图像、强度分布图、弧线图等各种形式。

4. 衍射图像处理：对采集到的数据进行图像处理，包括消噪、背景减除、峰位识别等。

可以使用图像处理软件或自行编写程序进行处理。

5. 峰位分析：通过衍射图像处理得到的峰位信息，可以计算出晶格参数、晶体结构等相关参数。

常用的方法包括半宽度法、倒格点法等。

6. 标定和校正：将峰位与相对强度与已知的晶体结构进行比较，并进行标定和校正。

可以使用现有的标准样品进行比对，或者通过先进的计算方法进行拟合和匹配。

7. 结果分析：最后，根据标定和校正的结果，对电子衍射谱的数据进行分析和解释。

可以得到晶体的晶格参数、晶体结构、取向关系等相关信息。

电子衍射谱的标定涉及的技术和方法较为复杂，需要有一定的专业知识和经验。

同时，样品的制备和实验条件也对标定结果有着重要影响，需要严格控制实验过程中的各种参数。

TEM分析中电⼦衍射花样标定TEM分析中电⼦衍射花样的标定原理第⼀节电⼦衍射的原理1.1 电⼦衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采⽤不同的衍射⽅式时，可以观察到多种形式的衍射结果。

如单晶电⼦衍射花样，多晶电⼦衍射花样，⾮晶电⼦衍射花样，会聚束电⼦衍射花样，菊池花样等。

⽽且由于晶体本⾝的结构特点也会在电⼦衍射花样中体现出来，如有序相的电⼦衍射花样会具有其本⾝的特点，另外，由于⼆次衍射等会使电⼦衍射花样变得更加复杂。

上图中，图a和d是简单的单晶电⼦衍射花样，图b是⼀种沿[111]p⽅向出现了六倍周期的有序钙钛矿的单晶电⼦衍射花样（有序相的电⼦衍射花样）；图c是⾮晶的电⼦衍射结果，图e和g是多晶电⼦的衍射花样；图f是⼆次衍射花样，由于⼆次衍射的存在，使得每个斑点周围都出现了⼤量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电⼦衍射花样。

在弄清楚为什么会出现上⾯那些不同的衍射结果之前，我们应该先搞清楚电⼦衍射的产⽣原理。

电⼦衍射花样产⽣的原理与X 射线并没有本质的区别，但由于电⼦的波长⾮常短，使得电⼦衍射有其⾃⾝的特点。

1.2 电⼦衍射谱的成像原理在⽤厄⽡尔德球讨论X射线或者电⼦衍射的成像⼏何原理时，我们其实是把样品当成了⼀个⼏何点，但实际的样品总是有⼤⼩的，因此从样品中出来的光线严格地讲不能当成是⼀⽀光线。

之所以我们能够⽤厄⽡尔德来讨论问题，完全是由于反射球⾜够⼤，存在⼀种近似关系。

如果要严格地理解电⼦衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射⼜称为近场衍射，⽽Fraunhofer（夫朗和费）衍射⼜称为远场衍射.在透射电⼦显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，⽽Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。
