不锈钢管道焊接工艺设计

316不锈钢管道焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法， d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。

d ≦Φ159 mm 的全用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。

（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表 1 和表2。

表1 焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn P S Ni Cr Mo0.0120.131.700.0190.00713.2318.722.38表2 焊条CHS022化学成分（%）C Cu Si Mn P S Ni Cr Mo0.030.200.640.750.020.00711.7719.662.05（3）焊接参数。

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃。

具体参数见表 3 。

表3 焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/（cm.min）牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.283-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.285-9312-136-8手工电弧焊CHS022 2.580-8525-269-12（4 ）坡口形式及装配定位焊。

坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，其形式见图l 。

不锈钢管道（EP管）施工工艺1、EP管的焊接质量要求EP管采用微处理控制TIG电源和全封闭式焊头进行的全自动焊，焊接质量要求如下：1.1 EP管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。

即使有错边:直径等于和小于2英寸的EP管，错边量不得超过管壁厚度的10%；直径大于2英寸的EP管，错边量不得超过管壁厚度的15%.1。

2 EP管的焊接质量为自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。

焊缝如有凹凸部分，最多不准超过管壁厚度的10％。

1。

3 EP管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0。

008英寸（即:±0。

2mm）。

管内焊缝表面宽度为外缝表面宽度的60%左右。

1.4 EP管内焊缝及热影响区不应有氧化变色.1.5 EP管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。

1。

6 EP管焊缝的波纹形状是焊缝质量的直接反映.a、最好:波纹圆弧线清楚,内外焊缝平整光滑。

b、尚好：波纹圆弧线中部不清楚，内外焊缝较平整光滑。

c、不好：波纹稍尖，圆弧线中部脱节，上部外表稍低，内缝稍高稍宽，下部外表稍高,内缝稍低稍宽。

d、最不好:波纹尖形，中部无圆弧线,上部外表宽又低凹，内缝宽又高，下部外表宽又高，内缝又低凹.2、EP管的焊缝缺陷、产生原因、纠正方法3、EP管的预制3。

1 为了减少安装现场的焊接工作量,确保洁净度，EP管应在自制局部100级洁净室内进行预制.进入预制洁净室的人员必须穿戴洁净服、洁净帽、洁净鞋、洁净手套。

凡必须进入预制洁净室的用具必须擦洗干净.用于EP管加工的工具（如锉、锯、锤等）不准用于碳钢,以防污染。

3.2 工程技术人员按管道总图画分段预制(每段长度6-8m）加工图。

3。

3 有关人员按EP管的质量要求进行开箱检查验收。

开箱时要特别注意严防损坏EP 管.检查项目：EP管质量证明资料齐全，与实物标记完全符合。

不锈钢管道焊接工艺1. 引言不锈钢管道作为一种常见的管道材料，具有耐腐蚀、强度高等优点，广泛应用于化工、石油、食品等行业。

而不锈钢管道的焊接工艺是保证管道质量和密封性的关键。

本文将介绍不锈钢管道焊接的常见工艺，包括手工电弧焊接、氩弧焊接和对焊接等，以及各种工艺的特点和适用范围。

同时，还会介绍一些注意事项和常见问题的解决方法，以帮助读者更好地掌握不锈钢管道焊接工艺。

2. 不锈钢管道焊接工艺2.1 手工电弧焊接手工电弧焊接是一种常见的不锈钢管道焊接工艺，适用于一些简单的焊接任务。

其工艺流程如下：1.准备工作：清洁管道表面，确保焊接区域无杂质和油污。

2.安装电弧焊设备：连接电源，安装焊接电极和焊材。

3.打开电源：调节电流和电压，使其适合管道材料和焊接要求。

4.进行焊接：用焊枪在管道连接处进行焊接，形成焊缝。

5.检查焊缝：用目视和尺寸测量工具检查焊缝的质量和尺寸。

手工电弧焊接的优点是操作简便，设备成本低，适用于一些简单的焊接任务。

然而，由于焊接过程中的温度较高，会产生较大的热影响区，可能会导致不锈钢管道的脆化和变形。

2.2 氩弧焊接氩弧焊接是一种常用的不锈钢管道焊接工艺，其工艺流程如下：1.清洁管道表面：确保焊接区域无杂质和油污。

2.安装氩弧焊设备：连接氩气瓶，安装氩弧枪和焊材。

3.打开氩气瓶：调节气体流量，确保焊接区域的保护气体充足。

4.进行焊接：用氩弧枪在管道连接处进行焊接，形成焊缝。

5.检查焊缝：用目视和尺寸测量工具检查焊缝的质量和尺寸。

氩弧焊接的优点是焊接过程中产生的热影响区较小，对管道的变形和脆化影响较小。

同时，氩气可以起到保护作用，防止焊接区域氧化和腐蚀。

2.3 对焊接对焊接是一种将两根管道端连接的不锈钢管道焊接工艺，其工艺流程如下：1.清洁管道表面：确保焊接区域无杂质和油污。

2.安装对焊设备：连接焊接夹具，确保管道端的对称性。

3.进行焊接：将两根管道端对接后，使用焊接夹具将其固定在一起。

4.打开焊机：调节焊接电流和电压，确定焊接参数。

奥氏体不锈钢管道焊接工艺规程1 范围本原则合用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。

本原则也合用于手工氩弧焊和手工电弧焊作业。

2 规范性引用文献下列文献中旳条款通过本原则旳引用而成为本原则旳条款，但凡注日期旳引用文献，其随即旳修改单（不包括勘误旳内容）或修订版均不合用于原则，然而，鼓励根据本部分到达协议旳各方研究与否可使用这些文献旳最新版本。

但凡不注日期旳引用文献，其最新版本合用于本原则。

GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2023 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2023《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2023《压力管道安装工程焊接材料管理程序》HYDBP013-2023《压力管道安装工程材料设备储存管理程序》HYDBP012-2023《压力管道安装工程材料设备搬运管理程序》HYDBP008-2023《压力管道安装工程计量管理手册》HYDBP007-2023《压力管道安装工程检查和试验控制程序》HYDBP010-2023《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3 先决条件3.1 环境3.1.1 施工环境应符合下列规定：3.1.1.1 风速：手工电弧焊不不小于8M/S，氩弧焊不不小于2M/S。

3.1.1.2 焊接电弧在1m范围内旳相对湿度不不小于90%，环境温度不小于0℃。

3.1.1.3 非下雨、下雪天气。

3.1.2 当环境条件不符合上述规定时，必须采用挡风、防雨、防寒等有效措施。

3.2 奥氏体不锈钢管道焊接控制流程图见图1。

图1 奥氏体不锈钢管道焊接控制流程图3.3 焊接材料3.3.1 奥氏体不锈钢管道焊接材料旳采购和入库（一级库）由企业物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。

不锈钢管道焊接及安装工艺
不锈钢管道焊接
1为保证施工质量，DN100以下的不锈钢管采用氩弧焊，DN100以上（含DN100）的不锈钢管采用氩电联焊，氩弧焊打底。

2焊接时，管内充氩气保护焊缝及近缝区内表面，管内提前充氩气，排净空气，并保持微弱正压和呈流动状态。

3焊接过程中，填充焊丝的加热端保持在氩气保护之下，息弧后焊丝不得立即暴露在大气中，应在焊缝脱离保护时取出，焊丝如被污染，氧化变色时，污染部分予以切除。

不锈钢管道安装
1不锈钢管道法兰用的非金属垫片，其氯离子含量不得超过50PPm。

2不锈钢管道安装时，不得用铁质工具敲击；不锈钢管与支架之间应垫入不锈钢、不含氯离子的塑料或橡胶垫片，防止不锈钢管与碳素钢直接接触。

3其它要求同中、低压碳素钢管道安装。

4不锈钢管焊口酸洗
（1）管道焊缝的酸洗工作必须保证不损坏金属的未锈蚀表面，并消除其氧化锈蚀部分。

（2）酸洗时，应保持酸洗液的浓度及温度。

（3）酸洗后的不锈钢焊缝以目测检查，呈金属光泽为合格。

（4）酸洗、钝化后的废水、废液，排放前应经处理，以防污染环境。

以后有316L 的焊接件一定要按此工艺执行。

焊工资质需由《奥氏体不锈钢合格证》。

316L 不锈钢管道焊接工艺1.焊接准备1.1 焊接方法:根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、钨极氩弧焊两种方法，Φ＞100 mm 的采用氩弧焊打底加电弧焊填充盖面。

Φ≦100 mm 且壁厚小于5mm 的管道采用全用氩弧焊，壁厚大于等于5mm 的管道采用氩弧打底，电弧焊填充盖面。

1.2 电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。

1.3 焊材:焊丝采用Φ2.5/PP-TIG316L，焊条采用:Φ2.5-3.2/A022，使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 ℃烘干1h，存放保温筒内随取随用。

1.4 焊接电流:不锈钢导热效率低，约为碳钢的1/3，电阻率约为碳钢的 5 倍，线膨胀系数比碳钢约大50%，密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。

手工电弧焊推荐电流（仅做参考）接头形式焊缝层次焊接方法焊接材料焊接电流I/A 电弧电压V 焊接速度cm/min管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12 手工电弧焊Ａ022φ3.2 90-105 25-26 10-151.5 氩气：氩气瓶上应贴有出厂合格标签，使用纯氩≥99.99%或高纯氩≥99.999%，氩弧焊焊接不锈钢时，背面必须充氩气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

316L不锈钢管道焊接工艺焊接工艺〔1〕焊接方法：由于现场多数为不锈钢管道且大小不一，依据不锈钢的焊接特点，尽可能减小热输进量，故采纳手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采纳氩弧焊打底，手工电弧焊盖面。

d≦Φ159 mm的全用氩弧焊。

焊机采纳手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。

document.write("");xno=xno+1;〔2〕焊接材料：奥氏体不锈钢是特别性能用钢，为满足接头具有相同的性能，应遵循“等成分〞原那么选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料，其成分见表1和表2。

表1焊丝HOOCr19Ni12Mo2化学成分〔%〕C Si Mn P S Ni Cr Mo表2%〕C Cu Si Mn P S Ni Cr Mo〔3焊，多层焊时要严格操纵层间温度，使层间温度小于60 ℃。

具体参数见表3。

表3焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/〔cm.min〕牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-883-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-885-9312-136-8手工电弧焊CHS02280-8525-269-12电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°-700°，其形式见图l。

图1坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采纳严格的定位焊。

关于d≦Φ89 mm的管采纳两点定位，d=Φ89-Φ219 mm采纳三点定位，d≧219 mm的采纳四点定位；定位焊缝长度6-8 mm。

〔5〕焊接技术要求：①手工电弧焊时焊机采纳直流反接，氩弧焊时采纳直流正接；②焊前应将焊丝用不锈钢丝刷刷掉外表的氧化皮，并用丙酮清洗；焊条应在200-250 ℃烘干1h，随取随用；③焊前将工件坡口两侧25 mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm范围；④氩弧焊时，喷嘴直径Φ2 mm,钨极为钵钨极，规格Φ2.5 mm；⑤氩弧焊焊接不锈钢时，反面必须充氩气保卫，才能保证反面成形。

不锈钢管氩弧焊焊接工艺一、引言不锈钢管是一种重要的金属管道材料, 广泛应用于石油、化工、制药、食品等工业领域。

在不锈钢管的生产和安装过程中, 氩弧焊是一种常用的焊接工艺。

本文将详细介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项以及常见问题解决方法。

二、不锈钢管氩弧焊的步骤不锈钢管氩弧焊的主要步骤包括准备工作、焊接参数设置、焊接操作和焊后处理。

1.准备工作在进行不锈钢管氩弧焊前, 需要进行以下准备工作:（1）清洁焊接表面: 使用溶剂或刷子清洁不锈钢管的焊接表面, 去除油污、氧化物等杂质, 确保焊缝区域干净。

（2）调整焊机参数：根据不同规格的不锈钢管和焊接材料, 调整焊机的电流、电压和氩气流量等参数。

（3）准备焊接材料：选择合适的焊丝和焊条, 根据管道的材质和规格匹配合适的焊接材料。

2.焊接参数设置在进行不锈钢管氩弧焊时, 需要根据不同的焊接情况设置合适的焊接参数, 包括电流、电压、氩气流量和焊接速度等。

通常情况下, 较薄的不锈钢管采用较小的电流和电压, 较厚的不锈钢管则需要较大的电流和电压。

氩气流量的设置要根据焊接材料的厚度和焊接速度来确定, 保证焊缝周围的氩气保护效果良好。

3.焊接操作进行不锈钢管氩弧焊时, 需要掌握以下操作技巧:（1）焊接位置: 根据不锈钢管的安装位置和焊接需求, 选择合适的焊接位置, 确保焊接操作的方便和焊缝质量的保证。

（2）焊接角度: 保持合适的焊接角度, 使电弧和焊丝与焊缝垂直, 避免焊接变形和焊缝质量问题。

（3）焊接速度：根据焊接材料的厚度和焊接参数的设置, 控制焊接速度, 保证焊缝的均匀和质量。

（4）焊接顺序：根据焊接设计要求, 确定焊接的顺序, 保证焊缝的完整和连接的可靠性。

4.焊后处理不锈钢管氩弧焊完成后, 需要进行焊后处理, 包括焊缝的清洁和封口处理。

焊缝的清洁可以使用刷子或砂纸将焊渣和氧化物清除, 使焊缝表面光滑。

封口处理可以使用不锈钢封口剂或焊接胶带, 确保焊缝的密封性和抗腐蚀性能。

不锈钢管焊接施工工艺方法引言：不锈钢管焊接施工是一项关键的工艺方法，它在各种应用中起到了重要的作用。

本文将介绍不锈钢管焊接施工的几种常见方法和注意事项。

一、常见的不锈钢管焊接施工方法：1. TIG（氩弧焊）方法：TIG焊是不锈钢管焊接中常用的方法之一。

其特点是可以得到高质量的焊缝，具有较高的焊接速度和良好的焊缝外观。

2. MIG（气体保护焊）方法：MIG焊也是常见的不锈钢管焊接方法之一。

与TIG焊类似，MIG焊也能够提供高质量的焊缝，但焊接速度更高，适合大批量生产。

3. 电弧焊方法：电弧焊是一种传统的不锈钢管焊接方法，具有较低的成本和简单的操作。

但它的焊接质量相对较低，焊缝容易产生气孔和夹杂物。

二、不锈钢管焊接施工的注意事项：1. 前期准备工作：在进行不锈钢管焊接之前，需要进行充分的前期准备工作。

包括清洁管道表面，尤其是焊接区域的除锈和去油处理，以保证焊缝质量。

2. 控制焊接参数：焊接参数的选择对保证焊接质量至关重要。

需要合理控制电流、电压、焊接速度和气体流量等参数，以确保焊缝的牢固和外观质量。

3. 控制焊接温度：不锈钢的焊接温度应控制在适当的范围内，避免过高或过低的温度对焊缝产生不良影响。

常见的控温方法包括预热和后焊热处理等。

4. 选择合适的焊接材料：选择适合不锈钢管焊接的焊接材料也是保证焊缝质量的关键。

应根据不锈钢管的材质和使用环境选择合适的焊丝或焊条。

结论：不锈钢管焊接施工是一项技术活，需要掌握一定的工艺方法和注意事项。

合理选择焊接方法、控制焊接参数和温度，并选择合适的焊接材料，可以保证不锈钢管焊接的质量和安全性。

参考文献（具体引用内容请核实确认后再进行引用）：[1] 张三，李四. 不锈钢管焊接技术研究. 中国焊接学报，2020，20（2）：30-35.[2] 王五，赵六. 不锈钢管焊接工艺优化. 制造技术，2021，30（5）：45-50.。

不锈钢管道焊接工艺标准——焊条电弧焊1适用范围本工艺标准适用于奥氏体不锈钢类管材采用焊条电弧焊的焊接。

其中DN50的以下工艺管道对接缝采用全氩电焊2施工准备2.1设备材料的准备2.1.1 母材不锈钢无缝钢管，选用时应符合GB/T 14976-2002《流体输送用不锈钢无缝钢管》的规定。

钢管要有制造厂商的产品合格证和质量保证书，管材入库前要进行检验记录。

2.2.2 焊条不锈钢焊条，选用时应符合YB/T 983-95《不锈钢焊条》的规定。

焊条应有制造厂的质量证明书，如没有或对其质量有怀疑时，应让制造厂技术检验部门对成品焊条按批检验，合格后方可使用，焊材入库前要进行检验记录。

2.2.3 焊接设备电焊用交、直流两用焊机，焊机要工作状态良好，性能可靠，能灵活调节电流，焊机上要装有与设备功率相匹配的电流表和电压表，并且指示数值准确，如上述的装置或表失灵，不得进行焊接操作。

2.2.4 烘干保温设备施焊现场必须要有焊条烘干箱和焊条保温筒。

烘干箱要工作状态良好，温度指示准确，保温筒的数量要视现场的焊工人数而定，要确保每人能有一个保温筒。

2.2.5主要设备与材料进场检验时应检查产品合格证、质量保证书、性能测试报告及安装、使用、维护和试验要求等技术文件齐全，规格、型号、数量、设备附件及专用工具应满足设计要求，检验结论应有记录。

检查结果不符合要求时，不得在工程中使用。

2.2施工工具的准备割管器（等离子切割机或手工锯）、钢丝刷、锉刀、抛光机、倒角机、卷尺、游标卡尺、砂纸、压力表、焊工帽、耐热手套、劳保服、劳保鞋、角向砂轮机、滚木、X光探伤机（根据是否做探伤检查而确定选用）、焊条保温筒。

2.3施工条件的准备2.3.1熟悉图纸和工艺要求，弄清焊缝位置和技术要求；在施焊之前，要有焊接工艺评定，并有根据焊接工艺评定报告编制的焊接作业指导书。

对于公司已使用过的不锈钢管，并已有焊接工艺评定报告，不需再做评定；如原有焊接工艺评定不能覆盖配管材料的必须重新进行焊接工艺评定，评定必须严格按照GB/T 50236-98或JB/T 4708-2000的规定。

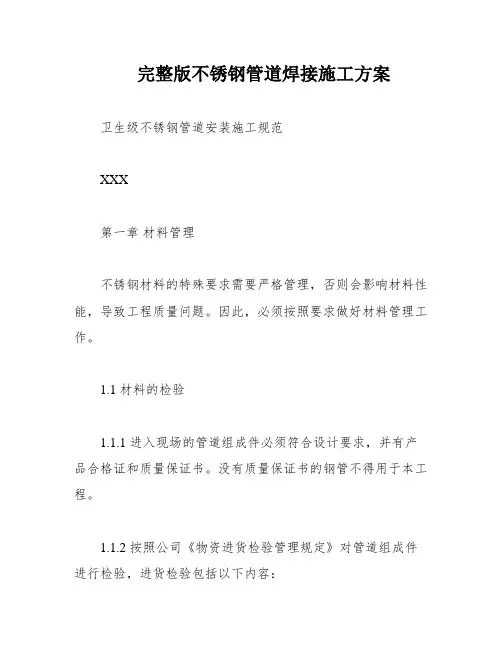

完整版不锈钢管道焊接施工方案卫生级不锈钢管道安装施工规范XXX第一章材料管理不锈钢材料的特殊要求需要严格管理，否则会影响材料性能，导致工程质量问题。

因此，必须按照要求做好材料管理工作。

1.1 材料的检验1.1.1 进入现场的管道组成件必须符合设计要求，并有产品合格证和质量保证书。

没有质量保证书的钢管不得用于本工程。

1.1.2 按照公司《物资进货检验管理规定》对管道组成件进行检验，进货检验包括以下内容：1）每批不锈钢制品必须附有订货合同和产品标准规定的质量证明书。

质量证明书应注明供方名称或印记，材料的钢号、冶炼炉罐号、批号、化学成分、力学性能、产品标准号、成品状况等。

2）钢管标志：外径≥36mm的钢管，应在每根钢管一端的端部有喷印、盖印、滚印或粘贴印记。

印记应清晰明显，不易脱落，包括钢的牌号、产品规格、产品标准号、供方印记或注册商标。

外径＜36mm的钢管，可不打标记。

3）外观检查：外观检查应逐件进行。

a) 不锈钢管应符合GB/T－2002《流体输送用不锈钢无缝钢管》的6.7条规定：钢管的内外表面不得有裂纹、折叠、轧折、离层和结疤存在。

在钢管内外表面上，直道允许深度如下：冷拔（轧）钢管：不大于公称壁厚的4％（壁厚小于1.4mm的直道允许深度为0.05mm），最大深度不大于0.30mm。

不超过壁厚负偏差的其它缺陷允许存在。

b) 不锈钢管件应符合GB/T－2005《钢制对焊无缝管件》7.1的规定：管件的表面应光滑无氧化皮。

管件上不得有深度大于公称壁厚的5％、且最大深度不得大于0.8mm的结疤、折迭、轧折、离层等缺陷。

c) 不锈钢法兰应符合GB/T9124－2000《钢制管法兰》的11.1条的规定：HG-97标准的公制凸面带颈对焊钢制法兰锻造表面应光滑，不得有锻造伤痕、裂纹等缺陷。

机加工表面不得有毛刺、有害的划痕和其它降低法兰强度及连接可靠性的缺陷。

环连接面法兰的密封面应全部逐项检查，槽的两个侧面不得有机械加工引起的裂纹、划痕或撞伤等表面缺陷。

薄壁不锈钢管焊接工艺
一、前期准备
1. 确认焊接材料和设备是否符合要求。

2. 对焊接表面进行清洁处理，确保无油污、氧化皮等杂物。

3. 对焊接环境进行整理，确保通风良好、无易燃物品等危险因素。

二、焊接参数设置
1. 根据不锈钢管的厚度和直径确定电流大小。

2. 根据管道壁厚和直径确定焊接速度。

3. 根据管道材质确定氩气流量。

三、焊接工艺流程
1. 焊前检查：检查管道表面是否平整，无凹凸不平或磨损等情况。

2. 开始预热：将电极放置在管道上方约5mm处，启动电极加热器进行预热。

预热时间根据不锈钢管的厚度而定，通常为10-20秒钟。

3. 开始焊接：将电极放置在两个待连接的管道上方约5mm处，启动电弧，并将电极向下推进。

同时控制好焊接速度和氩气流量，确保焊缝质量。

4. 焊后处理：将已完成的管道进行清理处理，并对其进行外观检查和质量检测。

四、焊接注意事项
1. 在焊接过程中，要注意保持氩气流量稳定，以确保焊缝质量。

2. 在预热和焊接过程中，要控制好电极与管道的距离，以避免产生不必要的变形或裂纹。

3. 需要对不同材质的管道进行区分，并选择适当的电流和氩气流量。

4. 焊接结束后，需要及时进行清理处理，以避免对环境造成污染。

五、总结
薄壁不锈钢管焊接是一项需要严格控制工艺参数和操作技巧的工作。

只有在严格按照规定的工艺流程进行操作，并注意各种注意事项时，才能够确保焊缝质量，并达到预期效果。

完整版不锈钢管道焊接施工方案不锈钢管道的焊接施工方案主要包括以下几个方面的内容：管道焊接前的准备工作、焊接工艺选择、焊接设备、焊接材料的准备、焊接过程的控制、焊接质量的要求等。

一、管道焊接前的准备工作1.对待焊接的管道进行清洗，去除管道表面的油污和氧化物。

2.根据管道的尺寸和图纸，确认焊接点的位置和数量。

3.准备好所需要的焊接设备和工具。

4.根据管道材质和环境条件，选择合适的焊接材料。

二、焊接工艺选择1.根据管道材质、规格和管道介质等因素，选择适合的焊接工艺，常见的有TIG焊、MIG焊、手工电弧焊等。

2.确定焊接工艺的参数，包括焊接电流、焊接电压、焊接速度等。

三、焊接设备1.确保焊接设备的正常运行，检查焊机、电源、电缆等设备是否完好。

2.检查焊接设备的接地情况，确保焊接过程中的安全。

四、焊接材料的准备1.确保焊接材料的质量，选择符合标准规定的不锈钢焊丝和焊剂。

2.准备合适的焊接辅助材料，如焊接背夹等。

五、焊接过程的控制1.对焊缝进行预热，确保焊接时的温度均匀。

2.控制焊接电流、焊接速度和焊接层间间隙等参数，保证焊接质量。

3.进行焊缝的气密性检测，确保焊接质量。

4.控制焊接过程中的环境条件，避免二次污染和氧化。

六、焊接质量的要求1.焊缝的形状和尺寸符合标准要求。

2.焊缝的密封性好，无气孔和裂纹。

3.焊缝的强度和抗腐蚀性能满足工程要求。

4.进行焊缝的无损检测，确保焊接质量。

以上就是不锈钢管道焊接施工方案的完整内容，通过严格的施工操作和质量控制，保证了焊接质量和工程质量的稳定性和可靠性。

不锈钢管道焊接工艺(完整版)断地检查气体流量是否充足。

2.焊接操作2.1 焊接顺序：从管子的上部开始焊接，逐渐向下焊接，焊缝不得重叠。

在焊接前，应将管子表面清洁干净，以免影响焊接质量。

在焊接过程中，应注意保持电弧稳定，保证焊缝的质量。

焊接完成后，应及时清理焊渣和氧化皮，检查焊缝是否有裂纹、夹渣等缺陷。

2.2 焊接技巧：在焊接过程中，应注意控制焊接速度和电流大小，避免过快或过慢的焊接速度，以及过大或过小的电流，导致焊缝质量下降。

同时，应注意焊接的角度和位置，保证焊接质量。

在焊接过程中，应注意保护焊接区域，防止氧化或污染。

2.3 焊接质量：焊接完成后，应进行焊缝检查，检查焊缝是否有裂纹、夹渣等缺陷。

同时，还应进行焊缝无损检测，以保证焊接质量。

焊接完成后，应及时清理焊渣和氧化皮，防止影响焊接质量。

3.总结不锈钢管道的焊接工艺需要掌握一定的技巧和方法。

在焊接准备阶段，应选择合适的焊接方法、电焊机、焊材和焊接电流。

在焊接操作阶段，应注意控制焊接速度和电流大小，保护焊接区域，防止氧化或污染。

在焊接完成后，应进行焊缝检查和无损检测，及时清理焊渣和氧化皮，以保证焊接质量。

不锈钢在动平衡状态下具有保护能力，但如果受到破坏，钝化层就会受损，表面粗糙度会增加，增加了局部附着物的几率，从而可能导致局部腐蚀。

此外，不锈钢易与化学介质发生反应，产生化学腐蚀而生锈。

特别是当介质中含有活性阴离子（如氯离子）时，平衡便受到破坏，溶解占优势。

氯离子容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成可溶性化合物，使氧化膜的结构发生变化，从而造成腐蚀裂纹。

因此，必须避免划伤、飞溅、割渣等对不锈钢钝化层的破坏。

奥氏体不锈钢具有导热性差、线膨胀系数大的特点，对过热敏感性强，因此在多层焊接时要严格控制层间温度小于60℃。

对于奥氏体不锈钢的焊接，有线能量和层间温度的限制。

在夏天较热时，温度难以下降，可以采用层间水冷的方式，以防止450-850摄氏度内铬的敏化，即避免生成Cr23C6，减少奥氏体在450摄氏度左右形成脆性相，在金相组织中生成应力薄弱区，避免腐蚀裂纹的产生。

大连凯飞化学股份有限公司-年产7500吨醋酸异丁酯（IBAC）改建项目不锈钢管道焊接工艺304(06Cr18Ni9)编制王甲安审批战音军施工单位：大连吉泰建筑安装工程有限公司2014年08月10日不锈钢管道焊接工艺1 技术特征1.1材质规格:304(相当于06Cr18Ni9)1.2工作介质: 异丁醇、异丁酯、酸性废水、釜残1.3设计压力: 异丁醇（0.09Mpa、0.45 Mpa）、异丁酯（0.09Mpa、0.50 Mpa）、酸性废水（0.09Mpa）、釜残（0.09Mpa）1.4工作压力: 异丁醇（0.07Mpa、0.30Mpa）、异丁酯（0.07Mpa、0.40Mpa）、酸性废水（0.07Mpa）、釜残（0.07Mpa）1.5试验压力: 设计压力的1.5倍2 本工程编制依据2.1 设计院设计技术文件.2.2 国标GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》2.3 国标GB50235-2010《工业金属管道施工及验收规范》3 焊工3.1 焊工应具有焊工考试合格证。

4 焊接检验4.1焊接检验人员应熟悉有关国标和本工艺。

4.2对管材焊材按规定进行检验、填表验收。

4.3对焊工是否执行本工艺进行全面监督检查,对违反者进行教育帮助得以改正。

对严重违反者或教育不改者有权令其停止焊接工作。

以确保焊接质量。

4.4 做好本工艺第7条“焊接后检查和管理工作”。

4.5 邀请和欢迎甲方和监理方检查人员检查焊接质量。

5 焊前准备5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。

5.1.2 管材型号为304级相当等于我国的06Cr18Ni9规格标准。

按项目图纸规定。

5.1.3 不锈钢焊丝型号规格为：ER304 φ2.0mm5.1.4 不锈钢电焊条型号规格：A102 φ3.2mm5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm5.1.6 氩气纯度为99.99％。

5.2 焊件准备5.2.1 焊接口的分布位置必须符合国标GB50235-2010和5.2.3焊件坡口应用机械或磨光机加工。

316L不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。

d>φ159mm 的采用氩弧焊打底，手工电弧焊盖面；d<φ159mm的采用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。

二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循“等成分”原则选择焊接材料。

同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝。

手工电弧焊用焊条CHS022作为填充材料。

其成化学分见表1和表2；表1 焊丝HooCr19Ni12Mo化学成分表2 焊条CHS022化学成分三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流，快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。

具体参数见表3；表3焊接参数四坡口形式及装配定位焊坡口形式采用V形坡口。

由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65-70度。

因为不锈钢热膨胀系数比较大，焊接时产生较大的焊接应力。

要求采用严格的定位焊。

对于d≤φ89mm的管道采用两点定位。

d=φ89-φ219mm采用三点定位。

D≥φ219mm的采用四点定位，定位焊缝长度6-8mm。

五焊接技术要求⑴手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接⑵焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并且用丙酮情洗。

焊条应该在200-250度的温度烘干1小时。

每个焊工配一个保温桶，把烘好的焊条装入保温桶里，随用随取。

⑶焊前将工件坡口两侧25mmX围内的油污等清理干净，并用丙酮清洗坡口两侧25mmX围。

⑷氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成型。

采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12-13L/min。

⑸打底焊时，焊缝厚度应该尽量薄，与根部熔合良好。

不锈钢管道焊接工艺方案
1.管道准备
首先，要对不锈钢管道进行外观检查，确保无明显缺陷、裂纹等。

然后，通过钢丝刷或酸洗等方法清除管道表面的油污、脏物和氧化物。

最后，采用丙酮或酒精清洗管道表面，确保干净无尘。

2.管道焊接方式选择
根据不锈钢管道的规格和使用要求，可以选择TIG（氩弧焊）或MIG （惰性气体保护焊）焊接方式。

一般来说，TIG焊接适用于较薄壁管道和
对焊缝质量要求较高的情况，而MIG焊接适用于较厚壁管道和对焊缝质量
要求相对较低的情况。

3.焊接参数调节
根据不锈钢管道的材质和规格，确定适当的焊接电流、电压和焊接速
度等参数。

在进行试焊前，应进行参数调节和试验，以确保焊接质量。

4.焊接操作规程
-先预热：对于较大尺寸或壁厚的不锈钢管道，应预热以改善焊接性能。

-输送和保护气体：使用适当的输送和保护气体（如纯氩气或混合气体）进行TIG焊接或MIG焊接，以保护焊缝和电弧。

-焊接顺序：应根据管道的具体结构和焊接要求，确定焊接顺序，避
免产生变形和应力集中。

-焊接技术：焊工应根据规范要求进行适当的焊接技术，避免燃孔、气孔等焊接缺陷。

5.后续处理
焊接完成后，应对焊缝进行清理和处理。

首先，使用不锈钢丝刷清理焊缝表面的焊渣和氧化物。

然后，进行射击焊砂、平磨等表面处理，使焊缝与管道表面平整一致。

最后，清洁管道表面，去除油污和脏物。

以上是一个一般情况下的不锈钢管道焊接工艺方案。

具体的焊接工艺方案需要根据实际情况进行调整和优化，并严格按照相关规范和要求进行操作，以保证焊接质量和管道的使用寿命。

不锈钢管道焊接工艺1.焊接准备1.1焊接方法：根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、鸨极氮弧焊两种方法，①〉100 mmB勺采用氮弧焊打底加电弧焊填充盖面。

①三100 mmfi 壁厚小于5mm 勺管道采用全用氮弧火I,壁厚大于等于5mm勺管道采用氮弧打底，电弧焊填充盖面。

1.2电焊机：由于不锈钢焊接易产生引弧夹鸨和收缩气孔需要配备高频引弧和电流衰减特性的专用氮弧焊机。

1.3焊材：焊丝采用①2.5/PP-TIG316L ,焊条采用：①2.5-3.2/A022 ,使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 C烘干1h,存放保温筒内随取随用。

1.4焊接电流：不锈钢导热效率低，约为碳钢的1/3,电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氮弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合，防止单侧咬边。

手工电弧焊推荐电流（仅做参考）管对接 一层氮弧焊 TIG316L 小2.57 5-80 10-11 6-8 二层 氮弧焊 TIG316L 小2.5 7 5-80 10-11 6-8 手工电弧焊 A 022 小2.5 82-85 25-26 9-12 （|）3.2 90-105 2 5-26 10-15 1.5氮气：氮气瓶上应贴有出厂合格标签，使用纯量》 99.99%或高纯99.999%,氮弧焊焊接不锈钢时，背面必须充氮气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

气瓶中的氧气不能用尽，瓶内余压不得低于 0.5MP3大管道采用在管道内 局部充氮的方法，跟随焊接进度保护，流量为5-14L/min ,正面氮气流量为12-13L/min 。
