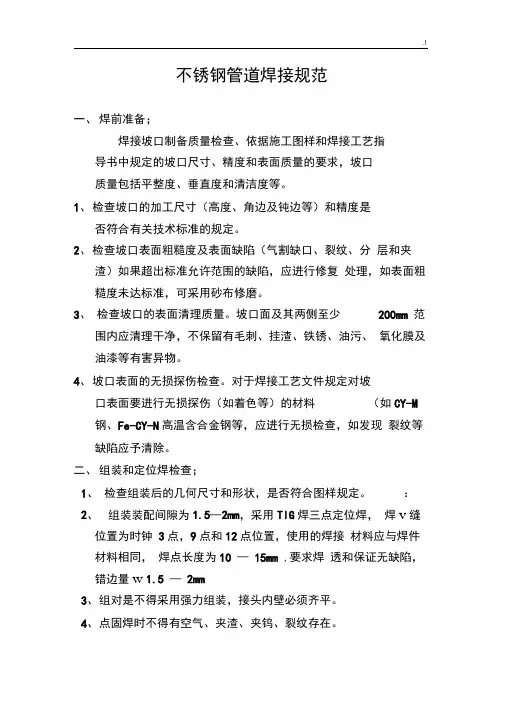

不锈钢管道焊接规范一、焊前准备；焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。
1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是否符合有关技术标准的规定。
2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分层和夹渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。
3、检查坡口的表面清理质量。
坡口面及其两侧至少200mm范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。
4、坡口表面的无损探伤检查。
对于焊接工艺文件规定对坡口表面要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。
二、组装和定位焊检查；1、检查组装后的几何尺寸和形状，是否符合图样规定。
：2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊，焊﹤缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10—15mm，要求焊透和保证无缺陷，错边量≤1.5—2mm。
3、组对是不得采用强力组装，接头内壁必须齐平。
4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定，定位焊的焊接工艺应与正式施焊的工艺相同。
6、检查定位焊的焊接质量和尺寸是否符合标准规定。
定位焊缝中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。
7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙和错边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。
8、定位焊的焊点长度及间距应根据结构形状及厚度而定，工件越薄焊点间距越小，板状比管状间距要小。
9、不锈钢采用TIG焊接管道时，必须通入氩气进行保护。
10、焊接作业场地必须通风良好，无易燃，易爆物品存放，通道保持整洁畅通。
三、焊工技能资格查验；1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质和证书，并由业主及监理部门查验后认可。
2、参加现场焊接的焊工，应进行模拟考试，合格后方可焊接。
检查和确认焊工技能资格、考试项目（焊接方法、母材类别、试验类别和焊接材料与所担任的焊接工作的一致性）。
3、业主及施工监理，检查和控制焊工技能资格期限的有效性。
4、如上述有一项不合格，该焊工不得从事施工场地焊件的焊接工作。
5、严格禁止无证上岗人员进行焊接操作施工。
四、焊接工艺的确认；确认焊接工艺指导书经过焊接工艺评定合格有效。
如须进行的焊接工作时的焊接工艺指导书未经工艺评定合格，或所用与所需进行的焊接工作不一致时，应按有关标准重新评定，合格后才能指导施焊。
五、焊接施工方案的确定；1、对重要部位和特殊材料部件的焊接，施工单位应制订焊接施工方案。
2、监理部门审查确定焊接方案的可行性和有效性。
3、如承包商制定的焊接施工方案不合格，应重新制定。
项目组和监理部应提出建设性的修改意见，待修改确认后才能进行施焊。
六、焊接过程质量控制1、焊接过程包括预热、施焊、后热和焊后热处理等阶段。
2、在焊接过程中监理工程师应加强监督和检查，其重点是监督焊工是否执行焊接工艺规程所规定的内容和要求，以及焊接工艺纪律执行情况，预防和及时发现焊接质量问题。
3，焊接过程中施工单位应给出管道单线图、图示焊口号、焊工号及无损检测标志。
七、保证项目：（1）、对接接头表面严禁有气孔、夹渣、裂纹等缺陷。
（2）、施焊前必须进行工艺评定，并制订作业指导书。
（3）、所使用的材料必须符合设计要求。
基本项目：合格：焊缝咬边深﹤0.5mm，长度小于全长10%且＜ 100mm。
优良：Ⅰ、Ⅱ类焊缝无咬边，Ⅲ、Ⅳ、Ⅴ类焊缝咬边总长不得超过焊缝全长5%且小于50mm。
检查方法：焊接检验尺。
检查数量：抽查10%且不＜ 3处。
八、焊接方法确认1、依据复核确认现场施工焊接过程中所用的焊接方法是否符合规范要求。
2、检查焊接设备的完好性，包括电源极性是否符合规定。
电流表、气体流量计等规范参数，调节装置是否处于正常状态，上述的表计量及装置失灵时，不得进行施焊。
九、复核焊接材料1、在施工过程中，根据复核适用的焊接材料牌号与规格是否正确，如发现焊材有疑问时，首先应查找焊材的发放记录，查明原因，杜绝错用焊材。
2、监督和检查焊条保温筒的使用，现场操作焊工都必须正确使用保温完好的焊条保温筒，未能起到保温效果的须更换。
3、抽检焊条是否烘干，焊条药皮是否因受潮而脱落变质。
十、焊接预热温度和预热方式检查检查预热方式（预热方法和加热范围）是否符合规定，当发现低于规定的最低预热温度时，应停止焊接。
待重新加热至规定的预热温度值后，才允许继续焊接。
十一、焊接环境监督焊接环境应符合有关施工规范的规定，否则应采取有效措施才能施焊。
当施工焊接环境相对温度大于90%时不宜施焊，风速大于2m/s时也不宜进行施焊，其它焊接方法大于10m/s，不锈钢及低合金钢在温度低于－5℃时不宜施工焊接，碳钢在温度低于－20℃时也不宜施焊（采取相应措施后除外）。
十二、施工监理监督焊工焊接质量；1 检查焊工合格证及是否按规范进行施焊操作。
2 巡视焊接现场，监督和检查焊工执行参数正确与否。
3、确认和检查焊接试板的设置和质量。
4、焊后热处理监督检查和检验。
5、焊后热处理必须按照规定的方式和热处理参数进行。
6、焊后热处理应由经过培训的人员担任。
在热处理工作中应详细记录热处理规范的各项参数。
十三、焊后质量检查1、焊后按有关施工验收规范的要求进行焊后质量检验，全面正确的评价焊接质量。
2、焊后质量检验内容包括：表面质量检查、焊缝无损检测、焊接质量检验及耐压试验等。
焊后质量检验应由施工监理和业主负责，每次检验完成后需要填写检验记录报告。
十四、表面质量检查（外观）1、焊缝外观检查的内容包括表面清理程度，外形尺寸和外观缺陷。
外观检查一般在焊完后立即进行，对于有延迟裂纹倾向的钢材，则在最终处理后也进行复查一次。
2、检查焊缝表面清理质量，焊缝及其附近区域不得有溶渣，飞溅及其它附着物，否则应及时清理。
3、检查焊缝外形尺寸，焊缝的形状尺寸，对接焊缝的余高和宽度。
角焊缝的焊接高度应符合设计要求文件和有关施工验收规范，焊缝最大宽度和最小宽度的差应不大于4mm（在任意500mm焊缝长度范围内）或不大于5mm（在整个长度内）。
在焊缝任意25mm 长度范围内，焊缝表面凹凸不得大于2mm。
3 检查外观缺陷。
焊缝区域不得有裂纹，未溶点、气孔、弧坑和夹渣等。
焊缝表面咬边深度一般不得＞0.5mm。
咬边连续长度不能＞100mm，焊缝两侧咬边的总长度不得超过焊缝长度的10%（根据管材厚度大小而定）。
4 角焊缝的表面不允许有明显的焊瘤缺陷。
十五、无损探伤检查1、施工单位应按图样规定的探伤方法，探伤数量进行。
2、管道焊缝的射线照相或超声波检验应及时进行，当抽样检查时，应对所焊的焊缝按规定比例进行抽查，检查位置应由施工监理部的焊接工程师现场指定。
3、对设计文件要求100%，射线照相的高温、高压、低温、易燃及剧毒的管道焊缝的底片要重点控制，全面复查。
4、底片质量要符合有关技术标准要求。
5、对有无损检测要求的焊缝、竣工图应标明焊缝编号、无损检测方法，局部无损检测焊接位置，底片编号热处理焊缝位置及编号，焊缝补焊位置及施焊焊工代号。
十六、焊接试板的质量检验；1、为了确保焊接接头具有符合要求的使用性能，全面评定焊接接头的质量，除了前述进行的各种外观和无损检测外，按技术要求产品焊接试件，从试件上切取所需要的试样，进行拉伸、弯曲、冲击、硬度及金相分析。
必要时对焊接接头进行化学成分分析等。
2、焊接试件的材料与产品具有相同的钢号、规格及热处理工艺，焊工采用与产品相同的焊接工艺规范进行焊接。
十七、管道耐压试验；1、耐压试验应按图样规定的试验压力，在产品施工完工（包括焊后热处理，无损探伤和焊接试板检验）后进行。
2、耐压试验包括水压和气压试验两类，具体选用那一种试验方法应根据设计图样和有关施工验收规范的规定来选择，一般高压或超高压容器不宜采用气压试验。
3 耐压试验的参数值（试验压力及保压时间）应根据图样文件和有关规范来确定。
4、奥氏体不锈钢焊接的试压试验，水中的氯离子含量不得超过25PPM。
十八、致密性试验1、致密性试验应在系统吹扫合格后进行，它分为气密性和煤油渗透试验两种，试验程序和试验参数应按有关（压力容器或管道试压）标准规范的规定执行。
2、承包商在致密性试验前应制定试压方案，经焊接监理工程师批准后方可实施。
十九交工资料，交工验收前承包商应填写整理下列施工资料1、焊工合格证2、合格焊工登记表3、焊条合格证及发放和回收记录台帐4、焊材外观检查报告（如需要）5、焊前预热和焊后热处理记录（如需要）6、焊缝外观检查报告7、焊缝无损检测报告8、焊缝试板质量检验记录报告9、耐压试验报告10、致密性试验报告11、焊缝返修质检报告12、焊缝返修许可证明。
