不锈钢管道焊接工艺

316不锈钢管道焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法， d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。

d ≦Φ159 mm 的全用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。

（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表 1 和表2。

表1 焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn P S Ni Cr Mo0.0120.131.700.0190.00713.2318.722.38表2 焊条CHS022化学成分（%）C Cu Si Mn P S Ni Cr Mo0.030.200.640.750.020.00711.7719.662.05（3）焊接参数。

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃。

具体参数见表 3 。

表3 焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/（cm.min）牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.283-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.285-9312-136-8手工电弧焊CHS022 2.580-8525-269-12（4 ）坡口形式及装配定位焊。

坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，其形式见图l 。

不锈钢管道焊接工艺1.焊接准备1.1焊接方法:根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、钨极氩弧焊两种方法，Φ＞100 mm的采用氩弧焊打底加电弧焊填充盖面。

Φ≦100 mm且壁厚小于5mm的管道采用全用氩弧焊，壁厚大于等于5mm的管道采用氩弧打底，电弧焊填充盖面。

1.2电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。

1.3焊材:焊丝采用Φ2.5/PP-TIG316L，焊条采用:Φ2.5-3.2/A022，使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 ℃烘干1h，存放保温筒内随取随用。

1.4焊接电流:不锈钢导热效率低，约为碳钢的1/3，电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%，密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。

手工电弧焊推荐电流（仅做参考）管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12手工电弧焊Ａ022φ3.2 90-105 25-26 10-151.5氩气：氩气瓶上应贴有出厂合格标签，使用纯氩≥99.99%或高纯氩≥99.999%，氩弧焊焊接不锈钢时，背面必须充氩气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa。

大管道采用在管道内局部充氩的方法，跟随焊接进度保护，流量为5-14L/min，正面氩气流量为12-13L/min。

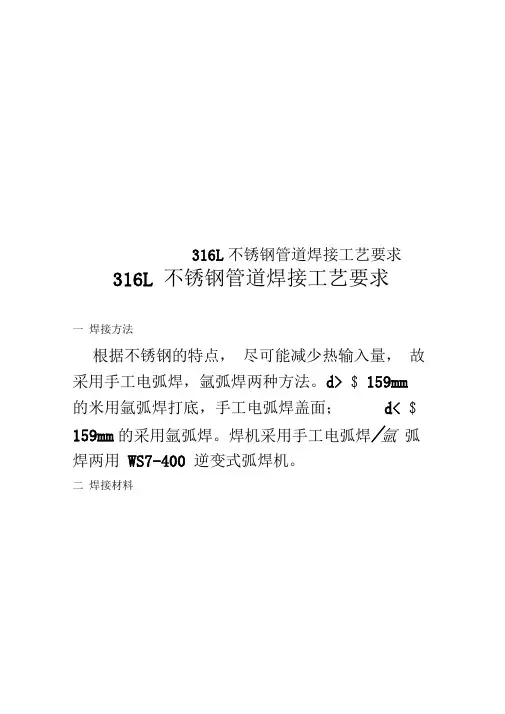

316L不锈钢管道焊接工艺要求316L 不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。

d> $ 159mm 的米用氩弧焊打底，手工电弧焊盖面；d< $ 159mm的采用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用WS7-400 逆变式弧焊机。

二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循“等成分”原则选择焊接材料。

同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体，选择HooCr19Ni12Mo2 氩弧焊用焊丝。

手工电弧焊用焊条CHS022 作为填充材料。

其成化学分见表1 和表2；表1焊丝HooCr佃Ni12Mo化学成分表2焊条CHS022化学成分三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流，快速焊，多层焊时要严格控制层间温度，使层间温度小于60C。

具体参数见表3;表3焊接参数四坡口形式及装配定位焊坡口形式米用V形坡口。

由于米用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-O.5mm，坡口角度比碳钢大，约为65-70度。

因为不锈钢热膨胀系数比较大，焊接时产生较大的焊接应力。

要求采用严格的定位焊。

对于d w© 89mm 的管道采用两点定位。

d= © 89- 219mm采用三点定位。

D> © 219mm的采用四点定位，定位焊缝长度6-8mm。

五焊接技术要求⑴ 手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接⑵ 焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并且用丙酮情洗。

焊条应该在200-250 度的温度烘干 1 小时。

每个焊工配一个保温桶，把烘好的焊条装入保温桶里，随用随取。

⑶ 焊前将工件坡口两侧25mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25mm 范围。

⑷ 氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成型。

采用在管道内局部充氩的方法，流量为5-14L/min ，正面氩气流量为12-13L/min 。

316L不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。

d> © 159mm的米用氩弧焊打底，手工电弧焊盖面;d< © 159mm勺米用氩弧焊。

焊机米用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。

二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循等成分”原则选择焊接材料。

同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体选择HooCr19Ni12Mo2氩弧焊用焊丝。

手工电弧焊用焊条CHS022 作为填充材料。

其成化学分见表1和表2;表1焊丝HooCr19Ni12Mo化学成分C Si Mn P S Ni CrMo0.0120.131.700.0190.00713.2318.722.38表2焊条CHS022化学成分C Cu Si Mn P S Ni CrMo0.030.200.640.750.020.00711.7719.662.0三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流,快速焊，多层焊时要严格控制层间温度，使层间温度小于60r。

具体参数见表3;接头形式焊缝层次焊接方法材料牌号材料直径d/mm焊接电流I/A电弧电压U/V焊接速度V/cm.min管对接一层手工钨极氩弧HooCr19Ni12Mo22.575-8010-116-8管对接一层手工钨极氩弧HooCr19Ni12Mo2 3.283-9011-136-8 管对接二层手工钨极氩弧HooCr19Ni12Mo2 2.575-8010-116-8 管对接二层手工钨极氩弧HooCr19Ni12Mo2 3.285-9312-136-8 管对接二层手工电弧CHS022 2.580-8525-269-12表3焊接参数四坡口形式及装配定位焊坡口形式采用V形坡口。

由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm,坡口角度比碳钢大，约为65-70度。

奥氏体不锈钢管道焊接工艺规程1范围本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。

本标准也适用于手工氩弧焊和手工电弧焊作业。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2004 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2004《压力管道安装工程焊接材料管理程序》HYDBP013-2004《压力管道安装工程材料设备储存管理程序》HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》HYDBP008-2004《压力管道安装工程计量管理手册》HYDBP007-2004《压力管道安装工程检验和试验控制程序》HYDBP010-2004《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3先决条件3.1环境3.1.1施工环境应符合下列要求：3.1,1,1风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。

3.1.1.2焊接电弧在1m范围内的相对湿度小于90%,环境温度大于0℃。

3.1.1.3非下雨、下雪天气。

3.1.2当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。

3.2奥氏体不锈钢管道焊接控制流程图见图1。

图1 奥氏体不锈钢管道焊接控制流程图3.3焊接材料3.3.1奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。

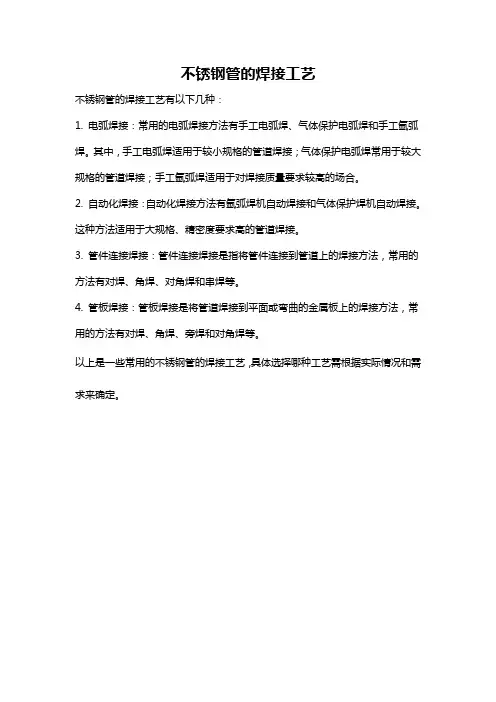

不锈钢管的焊接工艺
不锈钢管的焊接工艺有以下几种：
1. 电弧焊接：常用的电弧焊接方法有手工电弧焊、气体保护电弧焊和手工氩弧焊。

其中，手工电弧焊适用于较小规格的管道焊接；气体保护电弧焊常用于较大规格的管道焊接；手工氩弧焊适用于对焊接质量要求较高的场合。

2. 自动化焊接：自动化焊接方法有氩弧焊机自动焊接和气体保护焊机自动焊接。

这种方法适用于大规格、精密度要求高的管道焊接。

3. 管件连接焊接：管件连接焊接是指将管件连接到管道上的焊接方法，常用的方法有对焊、角焊、对角焊和串焊等。

4. 管板焊接：管板焊接是将管道焊接到平面或弯曲的金属板上的焊接方法，常用的方法有对焊、角焊、旁焊和对角焊等。

以上是一些常用的不锈钢管的焊接工艺，具体选择哪种工艺需根据实际情况和需求来确定。

不锈钢管的焊接规范不锈钢管的焊接工艺不锈钢管的焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采用氩弧焊打底，手工电弧焊盖面。

d≤Φ159 mm的全用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。

2、焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12M o2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料。

焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn 0.13 P 1.70 S Ni 0.019 Cr Mo 13.23 18.72 2.38 0.012 0.007焊条CHS022化学成分（%）C 0.03 Cu Si Mn 0.64 P 0.75 S Ni 0.02 Cr 0.007 Mo 11.77 19.66 2.05 0.20（3）焊接参数。

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。

焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/）（牌号直径d/mm管对接一层3.2二层手工钨极氩弧焊83-90 11-13 HOOCr19Ni12Mo2 6-8 2.5 75-80 10-11 6-8 2.5 75-80 10-11 6-8手工钨极氩弧焊HOOCr19Ni12Mo23.2手工电弧焊85-93 12-13 2.5 6-8 80-85 25-26 9-12 CHS022（4）坡口形式及装配定位焊。

坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65 700°。

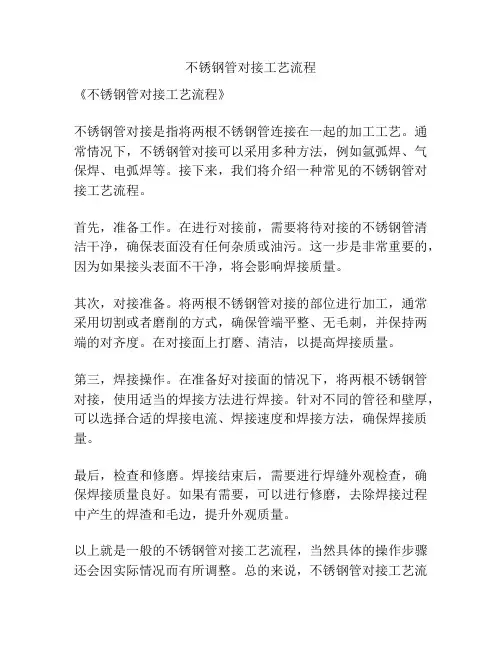

不锈钢管对接工艺流程
《不锈钢管对接工艺流程》
不锈钢管对接是指将两根不锈钢管连接在一起的加工工艺。

通常情况下，不锈钢管对接可以采用多种方法，例如氩弧焊、气保焊、电弧焊等。

接下来，我们将介绍一种常见的不锈钢管对接工艺流程。

首先，准备工作。

在进行对接前，需要将待对接的不锈钢管清洁干净，确保表面没有任何杂质或油污。

这一步是非常重要的，因为如果接头表面不干净，将会影响焊接质量。

其次，对接准备。

将两根不锈钢管对接的部位进行加工，通常采用切割或者磨削的方式，确保管端平整、无毛刺，并保持两端的对齐度。

在对接面上打磨、清洁，以提高焊接质量。

第三，焊接操作。

在准备好对接面的情况下，将两根不锈钢管对接，使用适当的焊接方法进行焊接。

针对不同的管径和壁厚，可以选择合适的焊接电流、焊接速度和焊接方法，确保焊接质量。

最后，检查和修磨。

焊接结束后，需要进行焊缝外观检查，确保焊接质量良好。

如果有需要，可以进行修磨，去除焊接过程中产生的焊渣和毛边，提升外观质量。

以上就是一般的不锈钢管对接工艺流程，当然具体的操作步骤还会因实际情况而有所调整。

总的来说，不锈钢管对接工艺流
程需要在准备工作和焊接操作上严格把关，确保最终的焊接质量。

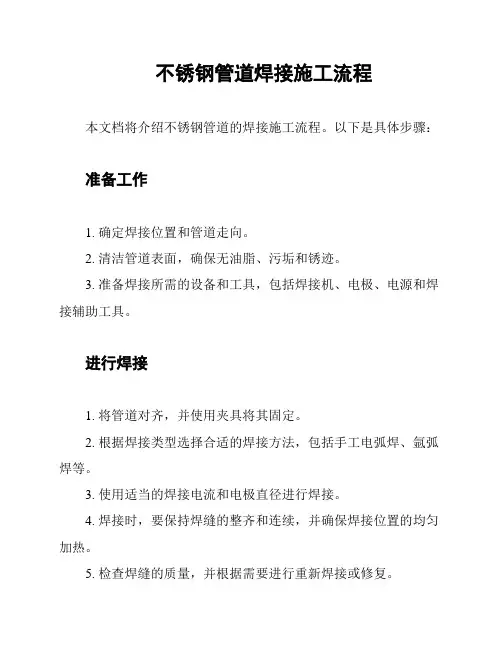

不锈钢管道焊接施工流程
本文档将介绍不锈钢管道的焊接施工流程。

以下是具体步骤：
准备工作
1. 确定焊接位置和管道走向。

2. 清洁管道表面，确保无油脂、污垢和锈迹。

3. 准备焊接所需的设备和工具，包括焊接机、电极、电源和焊接辅助工具。

进行焊接
1. 将管道对齐，并使用夹具将其固定。

2. 根据焊接类型选择合适的焊接方法，包括手工电弧焊、氩弧焊等。

3. 使用适当的焊接电流和电极直径进行焊接。

4. 焊接时，要保持焊缝的整齐和连续，并确保焊接位置的均匀加热。

5. 检查焊缝的质量，并根据需要进行重新焊接或修复。

完成工作
1. 焊接完成后，将焊接位置清洁干净，确保无焊渣和焊接痕迹。

2. 对焊接部位进行外观检查，确保焊缝质量和美观度。

3. 进行必要的测试和检测，包括压力测试和无损检测，以确保
管道的安全性和可靠性。

4. 如有需要，对焊接部位进行防腐处理，以延长管道的使用寿命。

以上就是不锈钢管道焊接施工的基本流程。

在进行焊接时，务
必遵守相关安全操作规程，并确保焊接操作符合相关法规和标准。

---
*(以上为文档内容，共计334字)*。

以后有316L 的焊接件一定要按此工艺执行。

焊工资质需由《奥氏体不锈钢合格证》。

316L 不锈钢管道焊接工艺1.焊接准备1.1 焊接方法:根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、钨极氩弧焊两种方法，Φ＞100 mm 的采用氩弧焊打底加电弧焊填充盖面。

Φ≦100 mm 且壁厚小于5mm 的管道采用全用氩弧焊，壁厚大于等于5mm 的管道采用氩弧打底，电弧焊填充盖面。

1.2 电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。

1.3 焊材:焊丝采用Φ2.5/PP-TIG316L，焊条采用:Φ2.5-3.2/A022，使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 ℃烘干1h，存放保温筒内随取随用。

1.4 焊接电流:不锈钢导热效率低，约为碳钢的1/3，电阻率约为碳钢的 5 倍，线膨胀系数比碳钢约大50%，密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。

手工电弧焊推荐电流（仅做参考）接头形式焊缝层次焊接方法焊接材料焊接电流I/A 电弧电压V 焊接速度cm/min管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12 手工电弧焊Ａ022φ3.2 90-105 25-26 10-151.5 氩气：氩气瓶上应贴有出厂合格标签，使用纯氩≥99.99%或高纯氩≥99.999%，氩弧焊焊接不锈钢时，背面必须充氩气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

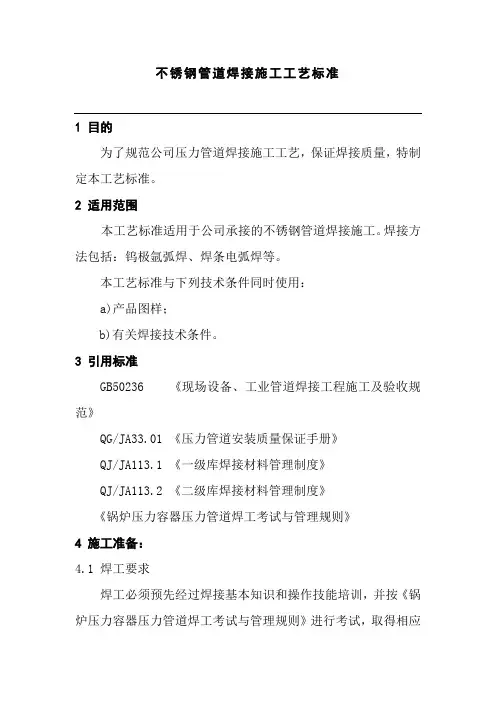

不锈钢管道焊接施工工艺标准1 目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。

2 适用范围本工艺标准适用于公司承接的不锈钢管道焊接施工。

焊接方法包括：钨极氩弧焊、焊条电弧焊等。

本工艺标准与下列技术条件同时使用：a)产品图样；b)有关焊接技术条件。

3 引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01 《压力管道安装质量保证手册》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备：4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。

4.2 机具要求4.2.1 焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。

4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、不锈钢丝刷齐全。

4.3 材料要求4.3.1 焊接材料应有产品质量证明书，并符合相应标准的规定。

有受潮、雨淋、破损现象的焊条不得入库。

4.3.2 焊条必须在干燥通风良好的室内仓库中存放。

施工现场应配有符合要求的固定或移动焊条库。

焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。

4.3.3 焊条使用前必须烘干，烘干工艺和领用按QJ/JA113.2《二级库焊接焊接材料管理制度》中的有关规定执行。

4.3.4 焊丝使用前，应去除表面的油、锈等污物。

4.3.5 氩气纯度不应低于99.96%。

4.4 环境要求4.4.1 焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。

a)风速：氩弧焊时大于2m/s，焊条电弧焊时大于8m/s;b)焊接电弧1m范围内的相对湿度大于90%;c)雨雪环境；d)焊件温度低于-20℃；4.4.2 当焊件温度为0～-20℃时，应在始焊处100mm 范围内预热到15℃以上。

不锈钢管焊接施工方案不锈钢管是一种重要的管道材料，具有耐腐蚀、抗高温、抗压等优异的性能，在实际应用中广泛使用。

为了确保焊接质量和工程安全，下面将提供一份不锈钢管焊接施工方案，包括前期准备、焊接工艺、焊接工具、焊接操作等方面的内容。

一、前期准备：1.确定焊接的管道位置，保证施工区域平整、无障碍；2.根据设计要求和施工图纸，准确计算管道的长度、直径、角度等参数；3.制定施工方案，包括焊接工艺、焊接材料、焊接电流、焊接电压等；4.确定焊接人员的资质和培训情况，保证具备相应的焊接技能和经验；5.准备所需的焊接材料和工具，包括不锈钢焊条、电焊机、刷电极、钳子等。

二、焊接工艺：1.确定焊接方法，不锈钢管的常用焊接方法有手工氩弧焊、自动氩弧焊等；2.根据管道材料的厚度和直径，确定焊接工艺参数，包括焊接电流、焊接电压、焊接速度等；3.选择适合的焊接电极，不锈钢管的常用焊接电极有E308、E316等，根据工程要求选择合适的电极；4.清理焊接区域，确保焊接区域的表面干净、无毛刺、无积水等。

三、焊接工具：1.使用合适的电焊机，根据焊接工艺参数选择合适的电焊机型号；2.准备焊接电极、刷电极、焊接钳子等工具，确保焊接工具的质量和性能良好；3.使用适当的个人防护装备，包括焊接手套、安全眼镜、面罩等，确保焊接人员的安全。

四、焊接操作：1.将焊接电极插入电焊机的电极头中，并通过电流控制按钮进行电流调节；2.将电焊机的接地线与不锈钢管接触良好，确保电流传导畅通；3.在焊接前，先将焊接电极点亮，然后进行电流调节和预热操作；4.开始焊接时，焊接人员应保持工作姿势稳定，将焊接电极平稳地接触焊接区域；5.按照焊接工艺参数和操作规程进行焊接，保证焊缝的均匀、牢固；6.完成焊接后，及时关闭电焊机，并将焊接工具进行整理和清洁；7.对焊缝进行质量检验，包括外观检查、气密性检测等。

以上是一份不锈钢管焊接施工方案的基本内容，根据实际工程情况可以进行相应的调整和变动。

不锈钢管焊接通用工艺一、适用范围1.本工艺适用于各类船用不锈钢管系的焊接。

2. 本工艺不适用船用无缝钢管的焊接，该类管系的焊接参见《管系焊接通用工艺》。

二、工艺内容1. 焊接方法及材料1.1本船采用的焊接方法主要有钨极氩弧焊和CO2气体保护焊。

1.2 焊接材料有铈钨棒（Φ2.4或Φ3.2 ㎜），TGS308L不锈钢焊丝（Φ1.6、Φ2.4㎜），TFW-308L CO2不锈钢药芯焊丝（Φ1.2㎜）。

2.焊前准备1.1焊前需清杂质，焊接部位要清洁干净，不能有油漆、油、锈、氧化皮或其它对焊接质量有害的附着物。

为保证焊接质量，坡口两侧20～30㎜内用丙酮清洗，并涂上石灰粉防止飞溅损伤钢材表面。

在加工管子及搬运过程中应特别注意工件表面不得有机械损伤。

1．2定位焊采用钨极氩弧焊，定位焊的数量至少为四点定位（每相邻两点间隔相等），定位焊点的具体数量应根据管子直径的实际大小来确定。

定位焊缝如有裂纹必须清除掉并应重新点焊。

1.3管件，法兰等的焊接坡口应在焊接之前均按照要求加工好。

管件应尽量保证在车间内焊接，避免受到雨、强风等环境因素的影响。

3.焊接技术要求1.1 焊接方法所有不锈钢管子的对接、直三通和斜三通的打底焊缝采用钨极氩弧焊打底。

管壁厚不大于3㎜的可用氩弧焊直接盖面，3㎜以上的管子，在用氩弧焊打底2～3道后，再用CO2焊盖面。

打底焊时，正式焊缝到定位焊处时用砂轮把定位焊点打磨掉。

焊接时应采用小电流，快速焊。

焊接参数见附表。

1.2焊前充气焊前先用纸质胶带对所焊管子接缝两端面几坡口面封住（对于较长管子可预先采用海绵、泡沫、可溶纸等工具做成堵板，设置于距焊缝150～200㎜的两侧，造成一个气室），管子一端充氩气，另一端开一个约5㎜的小孔排气，等管子内空气排尽并被氩气充满后，方可开始焊接。

1.3焊接过程：焊接时，先撕开坡口面上的纸质胶带（长约30㎜），焊完该段焊缝后，再撕开相同长的纸质胶带继续焊接，绝对不得将坡口面上的纸质胶带全部撕开完后再焊。

不锈钢管道焊接工艺标准——焊条电弧焊1适用范围本工艺标准适用于奥氏体不锈钢类管材采用焊条电弧焊的焊接。

其中DN50的以下工艺管道对接缝采用全氩电焊2施工准备2.1设备材料的准备2.1.1 母材不锈钢无缝钢管，选用时应符合GB/T 14976-2002《流体输送用不锈钢无缝钢管》的规定。

钢管要有制造厂商的产品合格证和质量保证书，管材入库前要进行检验记录。

2.2.2 焊条不锈钢焊条，选用时应符合YB/T 983-95《不锈钢焊条》的规定。

焊条应有制造厂的质量证明书，如没有或对其质量有怀疑时，应让制造厂技术检验部门对成品焊条按批检验，合格后方可使用，焊材入库前要进行检验记录。

2.2.3 焊接设备电焊用交、直流两用焊机，焊机要工作状态良好，性能可靠，能灵活调节电流，焊机上要装有与设备功率相匹配的电流表和电压表，并且指示数值准确，如上述的装置或表失灵，不得进行焊接操作。

2.2.4 烘干保温设备施焊现场必须要有焊条烘干箱和焊条保温筒。

烘干箱要工作状态良好，温度指示准确，保温筒的数量要视现场的焊工人数而定，要确保每人能有一个保温筒。

2.2.5主要设备与材料进场检验时应检查产品合格证、质量保证书、性能测试报告及安装、使用、维护和试验要求等技术文件齐全，规格、型号、数量、设备附件及专用工具应满足设计要求，检验结论应有记录。

检查结果不符合要求时，不得在工程中使用。

2.2施工工具的准备割管器（等离子切割机或手工锯）、钢丝刷、锉刀、抛光机、倒角机、卷尺、游标卡尺、砂纸、压力表、焊工帽、耐热手套、劳保服、劳保鞋、角向砂轮机、滚木、X光探伤机（根据是否做探伤检查而确定选用）、焊条保温筒。

2.3施工条件的准备2.3.1熟悉图纸和工艺要求，弄清焊缝位置和技术要求；在施焊之前，要有焊接工艺评定，并有根据焊接工艺评定报告编制的焊接作业指导书。

对于公司已使用过的不锈钢管，并已有焊接工艺评定报告，不需再做评定；如原有焊接工艺评定不能覆盖配管材料的必须重新进行焊接工艺评定，评定必须严格按照GB/T 50236-98或JB/T 4708-2000的规定。

不锈钢管道焊接工艺(完整版)断地检查气体流量是否充足。

2.焊接操作2.1 焊接顺序：从管子的上部开始焊接，逐渐向下焊接，焊缝不得重叠。

在焊接前，应将管子表面清洁干净，以免影响焊接质量。

在焊接过程中，应注意保持电弧稳定，保证焊缝的质量。

焊接完成后，应及时清理焊渣和氧化皮，检查焊缝是否有裂纹、夹渣等缺陷。

2.2 焊接技巧：在焊接过程中，应注意控制焊接速度和电流大小，避免过快或过慢的焊接速度，以及过大或过小的电流，导致焊缝质量下降。

同时，应注意焊接的角度和位置，保证焊接质量。

在焊接过程中，应注意保护焊接区域，防止氧化或污染。

2.3 焊接质量：焊接完成后，应进行焊缝检查，检查焊缝是否有裂纹、夹渣等缺陷。

同时，还应进行焊缝无损检测，以保证焊接质量。

焊接完成后，应及时清理焊渣和氧化皮，防止影响焊接质量。

3.总结不锈钢管道的焊接工艺需要掌握一定的技巧和方法。

在焊接准备阶段，应选择合适的焊接方法、电焊机、焊材和焊接电流。

在焊接操作阶段，应注意控制焊接速度和电流大小，保护焊接区域，防止氧化或污染。

在焊接完成后，应进行焊缝检查和无损检测，及时清理焊渣和氧化皮，以保证焊接质量。

不锈钢在动平衡状态下具有保护能力，但如果受到破坏，钝化层就会受损，表面粗糙度会增加，增加了局部附着物的几率，从而可能导致局部腐蚀。

此外，不锈钢易与化学介质发生反应，产生化学腐蚀而生锈。

特别是当介质中含有活性阴离子（如氯离子）时，平衡便受到破坏，溶解占优势。

氯离子容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成可溶性化合物，使氧化膜的结构发生变化，从而造成腐蚀裂纹。

因此，必须避免划伤、飞溅、割渣等对不锈钢钝化层的破坏。

奥氏体不锈钢具有导热性差、线膨胀系数大的特点，对过热敏感性强，因此在多层焊接时要严格控制层间温度小于60℃。

对于奥氏体不锈钢的焊接，有线能量和层间温度的限制。

在夏天较热时，温度难以下降，可以采用层间水冷的方式，以防止450-850摄氏度内铬的敏化，即避免生成Cr23C6，减少奥氏体在450摄氏度左右形成脆性相，在金相组织中生成应力薄弱区，避免腐蚀裂纹的产生。

不锈钢管焊接工艺及检验一、引言不锈钢管是一种广泛应用于工业领域的管材，其焊接工艺及检验对于保证管道质量和安全具有重要意义。

本文将从焊接工艺和检验两个方面进行介绍和分析。

二、不锈钢管焊接工艺1. 焊接方法不锈钢管的焊接方法主要包括手工电弧焊、氩弧焊和等离子焊。

其中，手工电弧焊是常用的焊接方法，适用于小口径、低压力的管道焊接；氩弧焊适用于对焊缝质量要求较高的场合；等离子焊适用于大口径、厚壁不锈钢管的焊接。

2. 焊接参数在不锈钢管的焊接过程中，焊接参数的选择对于焊缝质量具有重要影响。

焊接参数包括焊接电压、电流、焊接速度等。

合理选择焊接参数可以保证焊接质量，避免焊接缺陷的产生。

3. 焊接材料不锈钢管的焊接材料通常是与管材相同或相似的不锈钢焊条。

选择合适的焊接材料可以保证焊缝的耐腐蚀性和力学性能与管材一致。

4. 焊接工艺控制在不锈钢管的焊接过程中，需要控制好工艺参数，避免焊接缺陷的产生。

例如，在焊接过程中要控制好焊接电流、焊接速度和焊接温度，避免过热或过冷引起的焊接缺陷。

三、不锈钢管焊接检验1. 可视检验可视检验是不锈钢管焊接工艺中常用的一种检验方法。

通过对焊缝外观的观察，可以判断焊缝是否存在裂纹、气孔、夹渣等缺陷。

2. 射线检测射线检测是一种常用的无损检测方法，可以用于检测不锈钢管焊缝内部的缺陷。

通过将射线通过焊缝，利用射线的吸收和散射情况来判断焊缝是否存在缺陷。

3. 超声波检测超声波检测是一种常用的无损检测方法，可以用于检测不锈钢管焊缝的内部和表面缺陷。

通过超声波的传播和反射情况来判断焊缝是否存在缺陷。

4. 磁粉检测磁粉检测是一种常用的表面缺陷检测方法，适用于检测不锈钢管焊缝表面的裂纹、夹渣等缺陷。

通过在焊缝表面涂上磁粉，利用磁粉的吸附和聚集情况来判断焊缝是否存在缺陷。

四、结论不锈钢管的焊接工艺及检验对于保证管道质量和安全具有重要意义。

合理选择焊接方法、控制焊接参数和选择合适的焊接材料可以保证焊接质量；可视检验、射线检测、超声波检测和磁粉检测是常用的焊接检验方法，可以有效地检测焊缝的质量和缺陷。
