第五单元端向成型加工

塑胶模具基本结构简介1模具基本结构1.1二板模1.2三板模1.3热浇道2流道与浇口2.1流道形式2.2浇口设计3冷却系統3.1一般水3.2冷冻水3.3油温4顶出系統4.1二段顶出4.2强制顶出5倒勾处理5.1滑块(內滑块)5.2斜销5.3强制脱模第一单元模具基本结构图9工件浇口料销1.1模穴的配臵1.1.1对单穴之情況：＜A＞对于需要中央进浇之情況图10由中心进浇直达分模线图11传统式之模具基本构造图12三板式之模具基本构造图13由中心进浇直达分模线＜B＞对于侧向进浇之情況：图14单穴侧面进浇方式图16热浇道模于偏离浇口之应用实例第二单元流道与浇口2-1前言模具设计的必要条件是要有广泛的知识领域。

根据成形品的形状及性质。

考虑其材料将如何射入，成品将如何取出以及模具机构为何等问题。

欲适当的处理这些问题，则必须充分的了解常用的基本机构及处理方法。

在此让我们一一的介紹射出成形模具所必须具备的基本基能。

2-2材料的流通机构2-2.1注道注道是从成形机构的喷嘴至流道之间，有一段锥形的孔道，以引导材料进入模穴中，是模具构造中最先与材料接触的部位。

其前端孔径较小，末端孔径较大，锥孔斜度约3～5度。

注衬套前端之R 需大于喷嘴之R约0.1mm，以便与喷嘴密切接合且小端孔径须大于成型机之喷嘴孔径约1mm程度。

如图17所示。

H部份约3～5mm。

图17 注道衬套2-2.2流道流道是从注道之末端至浇口之间的通路部份。

也是影响材料流动关系最密切的部份。

例如模穴充填不足等不良原因，大多由于流道问題而产生。

流道的断面形状可采用如图18所示之形式，一般以圆形或梯形较适宜。

为减少流动阻力，其表面必须加以研磨。

並考虑其段面积的大小及材料损失。

流道的断面积约图18 流道的断面关系2-2.3 浇口流道的終点，模穴的入口称为浇口。

浇口在射出成形模具中占有最重要的地位，系因其具有下列的功能：（1）控制注入材料的流动状态，如流量及流速等。

（2）减轻入口附近的残余应力，防止产生裂痕和收缩之影响。

单元教学计划教学目标1、了解车削的主要内容2、熟悉车床的结构3、掌握车床常用附件及工件的常用装夹方法4、掌握常用的车削方法，如车外圆、车端面、车螺纹5、了解车削的工艺特点课时安排车床 1课时车床附件及工件的装夹方法2课时车削方法 4课时车削的工艺特点单元复习 1课时共计8课时A、课题：5-1车床B、课型：新授课C、教具：多媒体D、备课时间：E、使用时间：F、教学目标：1、了解车削的主要内容2、掌握车床的主要部件及公用3、熟悉车床的传动路线，主运动与进给运动4、了解其他常用车床G、重难点：1、车床的主要部件及公用2、车床的传动路线突破方法：视频演示、理论讲解及学生自主分析相结合H、教学方法：讲授法学法指导：归纳总结法。

学生自行总结车床传动路线。

I、自主探究：通过教师引导学生自行总结车床传动路线并归纳得出车削主运动进给运动是怎么实现的。

教学过程及授课内容：（一） 组织教学：（二） 导入新课：车削是工件旋转做主运动、车刀移动做进给运动的切削加工方法。

车削的切削运动是在车床上完成的。

车削是最基本和应用最广的切削方法，其切削特点是刀具沿着所要形成的工件表面，以一定的背吃刀量和进给量，对回转的工件进行切削。

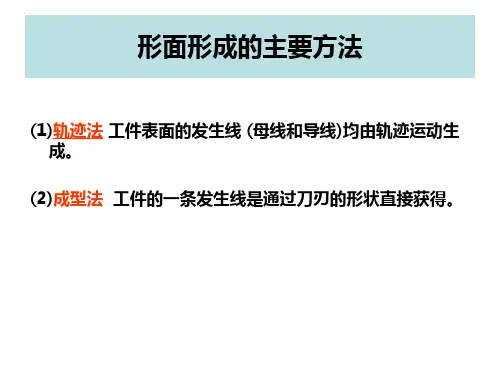

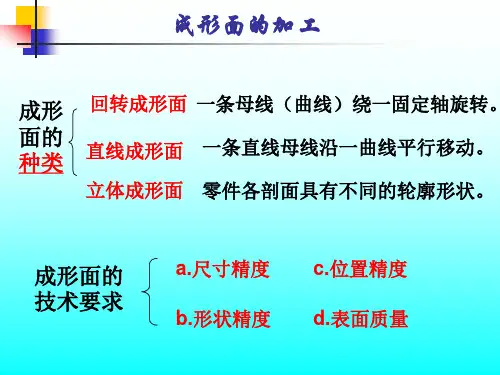

（结合多媒体带领学生认识车削的主要内容包括车外圆、平面、车槽、圆柱孔、圆锥面、成形面、螺纹）（三） 授课内容一、CA6140卧式车床：1、车床外形2、主要部件及功用四箱（1）主轴箱：提供主运动动力（2）挂轮箱：将主轴的回转运动传递给进给箱（3）进给箱：将主轴通过挂轮箱传递过来的运动传递给光杠、丝杠（4）溜板箱：将光杠或丝杠传递过来的运动变为床鞍或中滑板及刀具的进给运动。

三滑板（1）下滑板：即床鞍，实现纵向进给运动（2）中滑板：控制车外圆、内孔时背吃刀量，车端面时横向进给（3）上滑板：纵向调节刀具位置实现手动纵向进给，相对中滑板偏转一定角度，实现圆锥面车削两杠（1）光杠：将进给箱传来的动力传递给溜板箱，实现一般车削（2）丝杠：将进给箱传来的动力传递给溜板箱，实现螺纹车削二、车床两类运动的产生与传递1、车床传动路线2、主运动与进给运动（1）主运动——主轴的回转（2）进给运动——刀具的纵向、横向移动三、其他常用车床1、转塔车床2、立式车床3、自动车床（四） 课堂练习1、习题册P16一、1，32、尝试复述车床传动路线（五） 小结本节课重点掌握车床的主要部件及功用，可以结合车床传动路线来记忆。

2020年新苏教版四年级上册科学知识点整理第五单元岩石与矿物16.常见的岩石1、岩石和矿物是极为重要的自然资源。

2、岩石与矿物一直都是人类生产生活的重要材料和工具。

80%以上的工业原料、70%以上的农业生产资料均来自岩石和矿物资源。

3、岩石组成地球的外壳，一些岩石裸露在地表，更多的岩石被水或泥沙、土壤覆盖着。

4、地球上的岩石到处都有，分布很广。

5、常见的岩石有：花岗岩、大理岩、石灰岩、砂岩等。

不同岩石在断面颜色、颗粒特征、吸水性等方面都有不同的特征。

6、制作岩石标本的步骤：搜集→清理→判断→装盒→贴标签7、岩石自述大理岩的自述同学们好，我叫大理岩，是变质岩的一种，因产于中国云南大理而得名。

我的主要矿物为重结晶的方解石、白云石，同学们肉眼可以辨认。

我遇到稀盐酸的时候就会产生气泡。

我们纯大理石为白色，含杂质时，呈现各种杂色，具有美丽条纹。

有的人对我很熟悉，因为我是主要的装饰、建筑石料及雕刻石料。

观察、记录常见岩石的表面特征。

17.认识矿物1、矿物是天然形成的，矿物是构成岩石的“积木”，矿物使岩石呈现出不同的颜色。

2、如花岗岩中每种颜色的颗粒，代表一种矿物。

花岗岩中的粉红色颗粒是长石，半透明颗粒是石英，黑色颗粒是黑云母。

3、迄今为止，科学家已经发现了约4000种矿物，遍布地球的每个角落。

4、矿物有自己的特征，不同的矿物在光泽、硬度、透明度、形状、颜色等各方面都是不一样的。

5、描述矿物的范例：6、石灰岩主要矿物成分为方解石，常含有白云石、黏土矿物和碎屑矿物。

砂岩主要矿物成分为石英、长石、白云木等。

方解石和白云石是大理岩主要矿物成分。

7、石墨和赤铁矿很容易在白砂纸（白色无釉瓷板）上留下粉末颜色，不需要用很大力气。

石墨条痕颜色为黑色或灰黑色；赤铁矿条痕颜色为棕红色或褐红色。

8、观察矿物断口处光泽，方铅矿为金属光泽，水晶为玻璃光泽，石膏为丝绢、玻璃或珍珠光泽。

9、岩石是由矿物组成的。

10、矿物是现代工业的“粮食”和“血液”。

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。

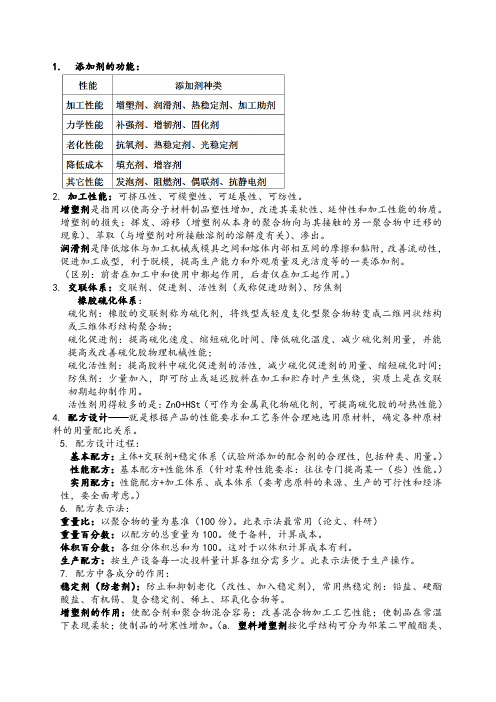

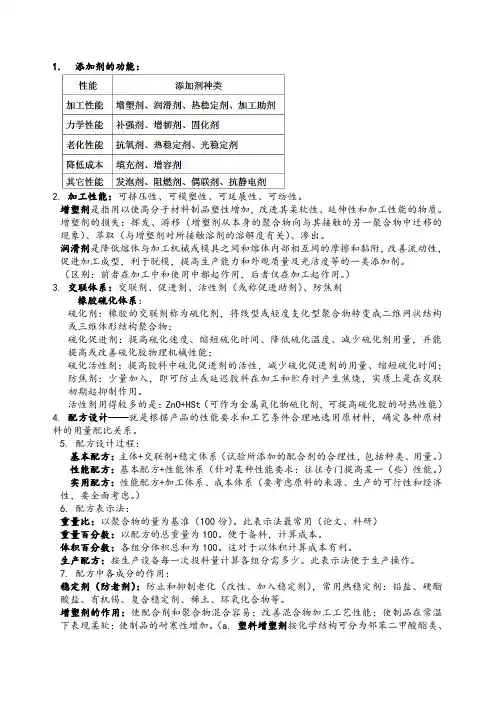

1.添加剂的功能：2. 加工性能：可挤压性、可模塑性、可延展性、可纺性。

增塑剂是指用以使高分子材料制品塑性增加，改进其柔软性、延伸性和加工性能的物质。

增塑剂的损失：挥发、游移（增塑剂从本身的聚合物向与其接触的另一聚合物中迁移的现象）、萃取（与增塑剂对所接触溶剂的溶解度有关）、渗出。

润滑剂是降低熔体与加工机械或模具之间和熔体内部相互间的摩擦和黏附，改善流动性，促进加工成型，利于脱模，提高生产能力和外观质量及光洁度等的一类添加剂。

（区别：前者在加工中和使用中都起作用，后者仅在加工起作用。

）3.交联体系：交联剂、促进剂、活性剂（或称促进助剂）、防焦剂橡胶硫化体系：硫化剂：橡胶的交联剂称为硫化剂，将线型或轻度支化型聚合物转变成二维网状结构或三维体形结构聚合物；硫化促进剂：提高硫化速度、缩短硫化时间、降低硫化温度、减少硫化剂用量，并能提高或改善硫化胶物理机械性能；硫化活性剂：提高胶料中硫化促进剂的活性，减少硫化促进剂的用量、缩短硫化时间；防焦剂：少量加入，即可防止或延迟胶料在加工和贮存时产生焦烧，实质上是在交联初期起抑制作用。

活性剂用得较多的是：ZnO+HSt（可作为金属氧化物硫化剂，可提高硫化胶的耐热性能）4.配方设计——就是根据产品的性能要求和工艺条件合理地选用原材料，确定各种原材料的用量配比关系。

5.配方设计过程：基本配方：主体+交联剂+稳定体系（试验所添加的配合剂的合理性，包括种类、用量。

）性能配方：基本配方+性能体系（针对某种性能要求：往往专门提高某一（些）性能。

）实用配方：性能配方+加工体系、成本体系（要考虑原料的来源、生产的可行性和经济性，要全面考虑。

）6.配方表示法：重量比：以聚合物的量为基准（100份）。

此表示法最常用（论文、科研）重量百分数：以配方的总重量为100。

便于备料，计算成本。

体积百分数：各组分体积总和为100。

这对于以体积计算成本有利。

生产配方：按生产设备每一次投料量计算各组分需多少。

《车工工艺技能训练》实施性教学大纲一、编写依据根据年月由中国劳动社会保障出版社出版发行的《车工工艺技能训练》并结合我校专业课教学计划进行编写。

二、教学任务和要求本课程的任务是使学生掌握中级车工应具备的专业理论知识和操作技能。

教学目标：学生学完本课程后应达到如下要求：1、了解常用车床的结构及其作用，并掌握共使其使用和维护方法。

2、熟悉安全生产和文明生产的要求。

3、合理地选用常用刀具，并掌握刀磨步骤。

4、掌握车工常用量具的使用和保养方法。

5、掌握车削加工中的计算方法。

6、保证加工零件的精度要求。

7、熟悉常夹具的安装方法。

8、较合理地选用切削用量。

9、熟悉一般零件的车削工艺过程。

10、会查阅有关的技术手册。

三、教学要求与内容第一单元车削的基本知识教学要求：1、了解车床主要组成部分的名称、作用及传动关系。

2、熟悉车床的基本操作。

3、认识掌握车刀的几何要素的名称，主要作用及刀磨方法。

4、掌握切削用量的基本概念。

5、熟悉车床润滑、维护保养知识。

6、熟悉车削安全、文明知识。

教学内容：课题一安全文明生产课题二车床简介课题三车床的润滑和维护保养课题四车刀简介课题五切削液重点和难点：重点是车刀角度和切削用量，难点是确定车刀角度的三个辅助平面和刃倾角。

第二单元车外圆柱面教学要求：1、掌握车削轴类工件及用车刀的几何角度和刃磨方法。

2、掌握轴类工件的安装和车削方法。

4、了解简单轴类工件的车削工艺分析。

教学内容：课题一车外圆、液面和阶台课题二车槽和切断课题三简单轴类零件的车削工艺分析及综合训练。

重点和难点：重点是车轴类零件用车刀几何参数的正确选择以及游标卡尺和千分尺的读数方法。

难点是选择轴类工件的装夹方法。

第三单元车内圆柱面教学要求：1、掌握孔加工刀具的几何形状、选用及刃磨办法。

2、掌握钻孔及车削方法。

3、掌握正确安装套类工件的方法。

教学内容：课题一钻孔和扩孔课题二车孔课题三铰孔课题四车内槽和端面槽课题五保证套类零件技术要求的方法课题六套类零件的测量课题七套类件车削工艺分析及综合训练重点和难点：重点是车孔的方法及保证套类工件形位精度的方法。

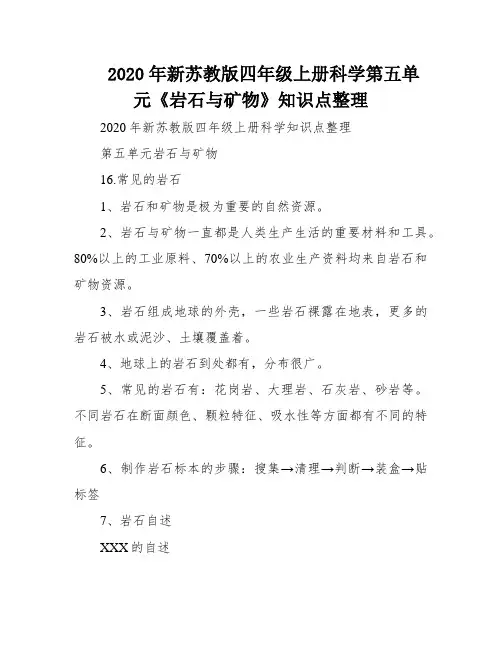

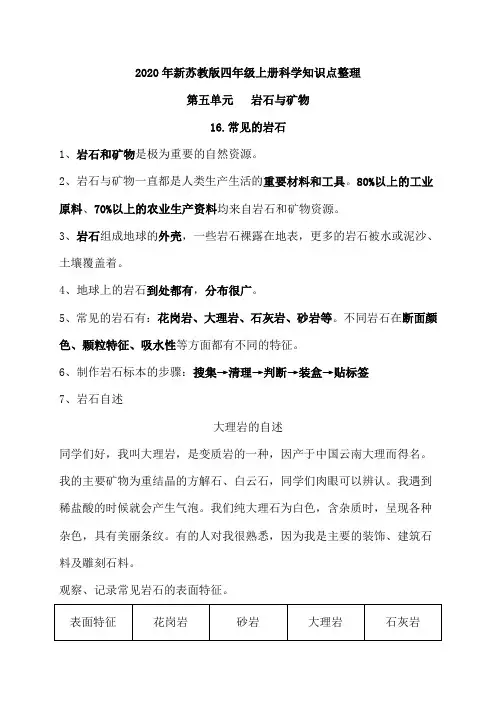

2020年新苏教版四年级上册科学第五单元《岩石与矿物》知识点整理2020年新苏教版四年级上册科学知识点整理第五单元岩石与矿物16.常见的岩石1、岩石和矿物是极为重要的自然资源。

2、岩石与矿物一直都是人类生产生活的重要材料和工具。

80%以上的工业原料、70%以上的农业生产资料均来自岩石和矿物资源。

3、岩石组成地球的外壳，一些岩石裸露在地表，更多的岩石被水或泥沙、土壤覆盖着。

4、地球上的岩石到处都有，分布很广。

5、常见的岩石有：花岗岩、大理岩、石灰岩、砂岩等。

不同岩石在断面颜色、颗粒特征、吸水性等方面都有不同的特征。

6、制作岩石标本的步骤：搜集→清理→判断→装盒→贴标签7、岩石自述XXX的自述同学们好，我叫大理岩，是变质岩的一种，因产于中国云南大理而得名。

我的主要矿物为重结晶的XXX、白云石，同学们肉眼可以辨认。

我遇到稀盐酸的时候就会产生气泡。

我们纯大理石为白色，含杂质时，呈现各种杂色，具有美丽条纹。

有的人对我很熟悉，因为我是主要的装饰、建筑石料及雕刻石料。

观察、记录常见岩石的表面特征。

表面特征花岗岩砂岩大理岩石灰岩断口颜色颗粒大小划痕颜色敲击的声音水性气孔、条纹动植物痕迹肉红、白、黑灰、有亮点粗粒肉红色稍浑浊不吸水无气孔无条纹无中粒灰色稍清脆不吸水无气孔无条纹无土黄、白粗粒黄色稍混浊吸水有气孔有层次可能有灰、白细粒灰白色稍洪亮吸水、保水无气孔有条纹大概有17.认识矿物1、矿物是天然构成的，矿物是构成岩石的“积木”，矿物使岩石呈现出分歧的颜色。

2、如花岗岩中每种颜色的颗粒，代表一种矿物。

花岗岩中的粉红色颗粒是长石，半透明颗粒是石英，黑色颗粒是黑云母。

3、迄今为止，科学家已经发现了约4000种矿物，遍布地球的每个角落。

4、矿物有自己的特征，不同的矿物在光泽、硬度、透明度、形状、颜色等各方面都是不一样的。

5、描述矿物的典范：石墨一种矿物，灰黑色，有金属光芒，硬度很小，熔点高，导电性能强，化学性质稳定。
