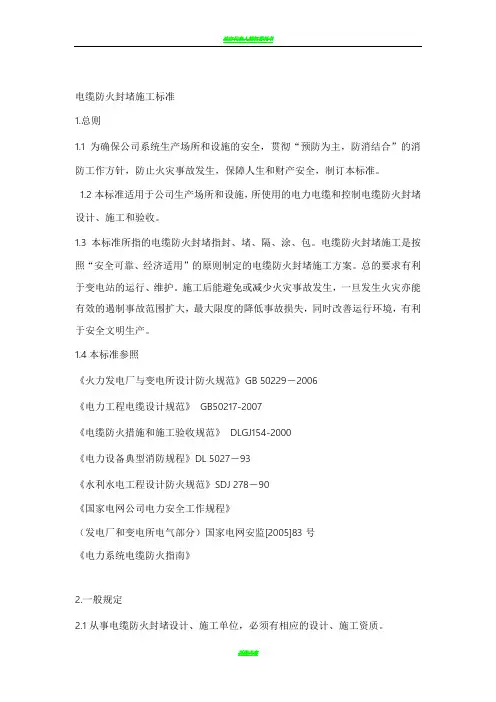

电缆防火封堵施工标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人生和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施，所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
电缆防火封堵施工是按照“安全可靠、经济适用”的原则制定的电缆防火封堵施工方案。
总的要求有利于变电站的运行、维护。
施工后能避免或减少火灾事故发生，一旦发生火灾亦能有效的遏制事故范围扩大，最大限度的降低事故损失，同时改善运行环境，有利于安全文明生产。
1.4本标准参照《火力发电厂与变电所设计防火规范》GB 50229－2006《电力工程电缆设计规范》GB50217-2007《电缆防火措施和施工验收规范》DLGJ154-2000《电力设备典型消防规程》DL 5027－93《水利水电工程设计防火规范》SDJ 278－90《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）国家电网安监[2005]83号《电力系统电缆防火指南》2.一般规定2.1从事电缆防火封堵设计、施工单位，必须有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔洞处，工作井中电缆管孔等。
3.2电缆竖井与其它电缆构筑物连通处，穿楼板处以及较长电缆竖井每隔7米处。
3.3室外端子箱、电源箱、控制箱等电缆保护管端部。
3.4至控制室或配电装置的沟道入口处。
3.5公用主沟道的分支处，多段配电装置对应的沟道适当分段处。
3.6长距离每隔约20m处或通风区段处。
4.材料选择4.1封堵材料包括有机堵料、无机堵料、耐火隔板、防火涂料、防火包带、阻火包、难燃型电缆桥架及防火水泥等。
4.2电缆防火封堵材料，属于强制性检验的必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供合格检测文件，材料质量符合质保书要求。

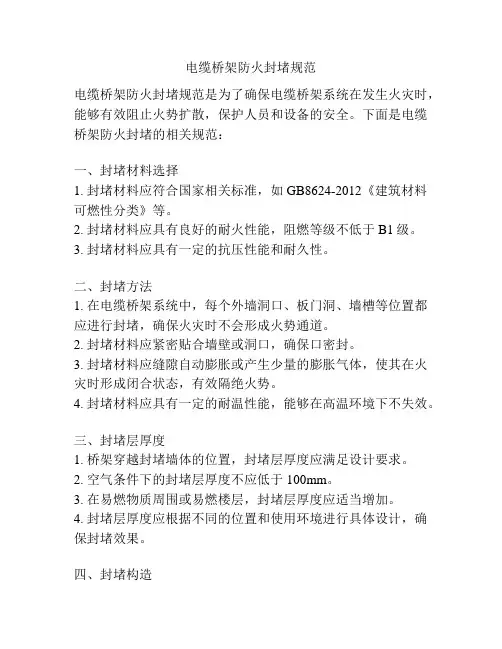

电缆桥架防火封堵规范电缆桥架防火封堵规范是为了确保电缆桥架系统在发生火灾时，能够有效阻止火势扩散，保护人员和设备的安全。
下面是电缆桥架防火封堵的相关规范：一、封堵材料选择1. 封堵材料应符合国家相关标准，如GB8624-2012《建筑材料可燃性分类》等。
2. 封堵材料应具有良好的耐火性能，阻燃等级不低于B1级。
3. 封堵材料应具有一定的抗压性能和耐久性。
二、封堵方法1. 在电缆桥架系统中，每个外墙洞口、板门洞、墙槽等位置都应进行封堵，确保火灾时不会形成火势通道。
2. 封堵材料应紧密贴合墙壁或洞口，确保口密封。
3. 封堵材料应缝隙自动膨胀或产生少量的膨胀气体，使其在火灾时形成闭合状态，有效隔绝火势。
4. 封堵材料应具有一定的耐温性能，能够在高温环境下不失效。
三、封堵层厚度1. 桥架穿越封堵墙体的位置，封堵层厚度应满足设计要求。
2. 空气条件下的封堵层厚度不应低于100mm。
3. 在易燃物质周围或易燃楼层，封堵层厚度应适当增加。
4. 封堵层厚度应根据不同的位置和使用环境进行具体设计，确保封堵效果。
四、封堵构造1. 钢质桥架穿越封堵墙体时，封堵材料应紧贴钢质桥架外延面。
2. 电缆槽穿越封堵墙体时，封堵材料应填充电缆槽的内部，并在外部进行封堵，形成双层封堵。
3. 封堵结构应具有一定的柔性，以适应桥架或电缆槽在使用中的伸缩变形。
五、封堵检测和维护1. 桥架或电缆槽安装完毕后，应检查封堵部位的厚度、质量和密封效果，无松散、裂纹等现象。
2. 桥架或电缆槽运行中应定期检查封堵部位的完好性，如有损坏应及时修复。
3. 桥架或电缆槽在改造或维修时，重新做好封堵工作，确保封堵的完整性。
总之，电缆桥架防火封堵规范是为了保证电缆桥架系统在发生火灾时能够起到阻火作用，减少火势扩散，保护人员和设备的安全。
在实际应用中，应根据具体情况选择符合标准的封堵材料、合理施工和定期检查维护，确保封堵效果。

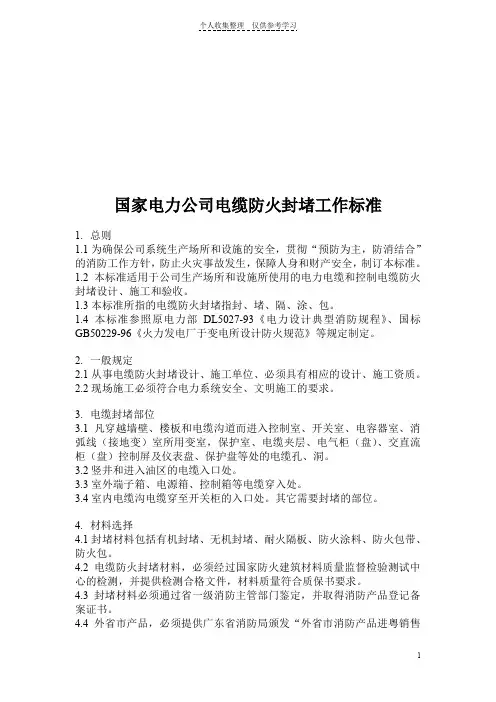

国家电力公司电缆防火封堵工作标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
3.4室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。
4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3封堵材料必须通过省一级消防主管部门鉴定，并取得消防产品登记备案证书。
4.4外省市产品，必须提供广东省消防局颁发“外省市消防产品进粤销售登记备案证书”。
4.5材料的质量、外观必须符合下列要求：4.5.1有机堵料不氧化、不冒油、软硬适度。
4.5.2无机堵料不结块、无杂质。
4.5.3防火隔板平整光洁、厚薄均匀。
5.施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
Q/GDW电缆防火封堵标准江苏省电力公司发布Q/GDW-10-J266-2010目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4电缆防火封堵设计 (2)5电缆防火封堵施工 (6)6电缆防火封堵工程的验收 (8)7电缆防火封堵的维护管理 (10)附录A（规范性附录）各类电缆防火封堵组件形式图例 (11)条文说明 (21)IQ/GDW-10-J266-2010II前言为规范公司生产、办公场所和设施电缆防火封堵的材料、设计、施工、验收和维护管理，避免或减少电缆火灾事故的发生，一旦发生火灾亦能有效地遏制因电缆延燃而扩大事故范围，做到安全、经济、适用，结合公司特点和技术要求，在《江苏省电力公司电缆防火封堵标准》（2000年版）基础上结合新的消防法律法规、国家技术标准进行修订。
本标准自实施之日起，原《江苏省电力公司电缆防火封堵标准》（Q/GDW-10-J266-2000，苏电保〔2000〕822号）同时废止。
本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准的附录A为资料性附录。
本标准由江苏省电力公司安全监察部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司安全监察部、南京供电公司、苏州供电公司、徐州供电公司、江苏省电力设计院。
本标准主要起草人：严志权、郑金平、郭鹏宇、周法兴、张军宁、周宪斌、施文勇。
Q/GDW-10-J266-2010电缆防火封堵标准1范围本标准适用于公司生产、办公场所和设施（变电站、供电隧道、电力调度大楼、办公楼等）新建、扩建和改建的电缆防火封堵的设计、材料选用、安装施工、工程验收和维护管理。
电缆防火封堵除应遵守本标准规定外，还应符合国家、公安消防部门及电力行业现行有关标准、规程和规范的要求。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
国家电力公司电缆防火封堵工作标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93〈〈电力设计典型消防规程》国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
3.4室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。
4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3封堵材料必须通过省一级消防主管部门鉴定，并取得消防产品登记备案证书。
4.4外省市产品，必须提供广东省消防局颁发“外省市消防产品进粤销售登记备案证书”。
4.5材料的质量、外观必须符合下列要求：1有机堵料不氧化、不冒油、软硬适度。
4.5.2无机堵料不结块、无杂质。
4.5.3防火隔板平整光洁、厚薄均匀。
5.施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/企业标准Q/XXX XXXXX-XXXX电缆防火封堵技术标准点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识文稿版次选择（本稿完成日期：）XXXX-XX-XX发布XXXX-XX—XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 内容与规范 (2)5 电缆防火隔离措施 (3)6 电缆防火阻燃措施 (3)7 阻火墙的设置规范 (4)8 电缆竖井防火阻燃的技术要求 (5)9 电缆防火涂料及电缆阻燃包带的技术要求 (5)前言本标准是为规范**光伏电站电缆防火阻燃工作而制定的。
制定本标准的目的是使规范*＊光伏电站检修管理工作制度化、规范化、科学化，提高设备可靠运行和管理工作水平。
本标准由＊*有限责任公司提出。
本标准＊*有限责任公司光伏电站生产运营标准化建设工作组负责起草。
本标准编写人：本标准初审人：本标准审核人：本标准批准人：本标准由＊＊有限责任公司＊＊部归口并负责解释。
电缆防火封堵技术标准1 范围本标准规定了*＊光伏电站电缆防火阻燃工作的设计、施工及验收标准。
本标准适用于＊*光伏电站电缆防火封堵工作。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改版）适用于本文件.DL 5027-93 电力设备典型消防规程GB 50229-96 火力发电厂与变电所设计防火规范CECS 154：2003 建筑防火封堵应用技术规程3 术语和定义下列术语和定义适用于本标准3.1防火封堵是指采用防火封堵材料对空开口、贯穿孔口、建筑缝隙进行密封或填塞，使其在规定的耐火时间内与相应的构件协同工作，以阻止热量、火焰和烟气蔓延扩散的一种技术措施。
3.2防火封堵材料防火封堵材料用于封堵各种贯穿物如电缆穿过墙壁、楼板时形成的各种开口以及电缆桥架的防火分隔,具有防火功能，便于更换的材料。
电缆穿管防火封堵要求
电缆穿管防火封堵要求：
1、电缆保护管、二次接线盒
(1)电缆管口采用有机堵料严密封堵 , 管径小于 50mm 的堵料嵌入的深度不小于 50mm, 露出管口厚度不小于 10mm 随着管径增加，堵料嵌入管子的深度和露出的管口的厚度也相应增加，管口的堵料要成圆弧形，观感要好。
合格
合格
合格
不合格
(2) 二次接线盒留孔处采用有机堵料将电缆均匀密实包裹，在缺口、缝隙处使用有机堵料密实地嵌于孔隙中，并做线脚，线脚厚度不小于10mm, 电缆周围的有机堵料的宽度不小于40mm,呈几何图形，面层平整。
对于开孔较大的二次接线盒，还应加装防火板进行隔离封堵，封堵要求同盘柜底部。
2、端子箱
(1) 端子箱进线孔洞口应采用防火包进行封堵 , 不宜小于 25Omm, 电缆周围必须采用有机堵料进行包裹 , 厚度不得小于 2Omm。
(2) 端子箱底部以lOmm防火隔板进行封隔，隔板安装平整牢固, 安装中造成的工艺缺口、缝隙使用有机堵料密实地嵌于孔隙中, 并做线脚，线脚厚度不小于10mm, 宽度不小于2Omm,电缆周围的有机堵料的宽度不小于4Omm, 呈几何图形 , 面层平整。

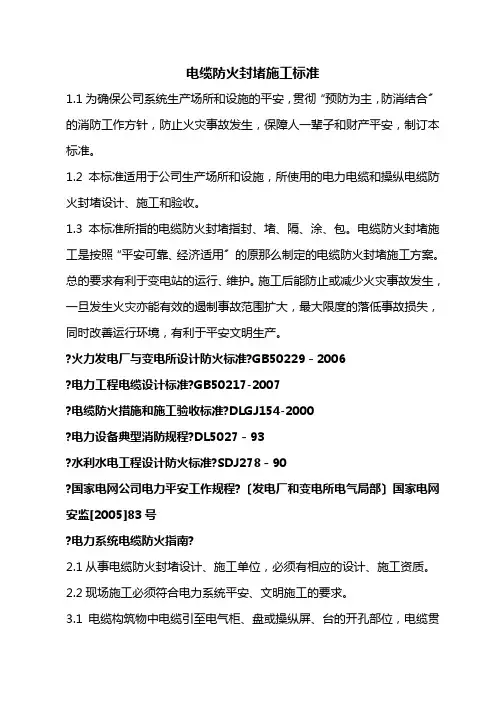

电缆防火封堵施工标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人生和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施，所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
电缆防火封堵施工是按照“安全可靠、经济适用”的原则制定的电缆防火封堵施工方案。
总的要求有利于变电站的运行、维护。
施工后能避免或减少火灾事故发生，一旦发生火灾亦能有效的遏制事故范围扩大，最大限度的降低事故损失，同时改善运行环境，有利于安全文明生产。
1.4本标准参照《火力发电厂与变电所设计防火规范》GB 50229－2006《电力工程电缆设计规范》GB50217-2007《电缆防火措施和施工验收规范》DLGJ154-2000《电力设备典型消防规程》DL 5027－93《水利水电工程设计防火规范》SDJ 278－90《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）国家电网安监[2005]83号《电力系统电缆防火指南》2.一般规定2.1从事电缆防火封堵设计、施工单位，必须有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔洞处，工作井中电缆管孔等。
3.2电缆竖井与其它电缆构筑物连通处，穿楼板处以及较长电缆竖井每隔7米处。
3.3室外端子箱、电源箱、控制箱等电缆保护管端部。
3.4至控制室或配电装置的沟道入口处。
3.5公用主沟道的分支处，多段配电装置对应的沟道适当分段处。
3.6长距离每隔约20m处或通风区段处。
4.材料选择4.1封堵材料包括有机堵料、无机堵料、耐火隔板、防火涂料、防火包带、阻火包、难燃型电缆桥架及防火水泥等。
4.2电缆防火封堵材料，属于强制性检验的必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供合格检测文件，材料质量符合质保书要求。
Q/GDW电缆防火封堵标准江苏省电力公司发布Q/GDW-10-J266-2010目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4电缆防火封堵设计 (2)5电缆防火封堵施工 (6)6电缆防火封堵工程的验收 (8)7电缆防火封堵的维护管理 (10)附录A（规范性附录）各类电缆防火封堵组件形式图例 (11)条文说明 (21)IQ/GDW-10-J266-2010II前言为规范公司生产、办公场所和设施电缆防火封堵的材料、设计、施工、验收和维护管理，避免或减少电缆火灾事故的发生，一旦发生火灾亦能有效地遏制因电缆延燃而扩大事故范围，做到安全、经济、适用，结合公司特点和技术要求，在《江苏省电力公司电缆防火封堵标准》（2000年版）基础上结合新的消防法律法规、国家技术标准进行修订。
本标准自实施之日起，原《江苏省电力公司电缆防火封堵标准》（Q/GDW-10-J266-2000，苏电保〔2000〕822号）同时废止。
本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准的附录A为资料性附录。
本标准由江苏省电力公司安全监察部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司安全监察部、南京供电公司、苏州供电公司、徐州供电公司、江苏省电力设计院。
本标准主要起草人：严志权、郑金平、郭鹏宇、周法兴、张军宁、周宪斌、施文勇。
Q/GDW-10-J266-2010电缆防火封堵标准1范围本标准适用于公司生产、办公场所和设施（变电站、供电隧道、电力调度大楼、办公楼等）新建、扩建和改建的电缆防火封堵的设计、材料选用、安装施工、工程验收和维护管理。
电缆防火封堵除应遵守本标准规定外，还应符合国家、公安消防部门及电力行业现行有关标准、规程和规范的要求。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB23864-2009防火封堵材料GB50016-2006建筑设计防火规范GB50217-2007电力工程电缆设计规范GB50229-2006火力发电厂与变电所设计防火规范GB50045-2005高层民用建筑设计防火规范GA181-1998电缆防火涂料通用技术条件GA478-2004电缆用阻燃包带GA479-2004耐火电缆槽盒DL5027-1993电力设备典型消防规程DLGJ154-2000电缆防火措施设计和施工验收标准CECS154：2003建筑防火封堵应用技术规程06D105国家建筑标准设计图集《电缆防火阻燃设计与施工》国家电网公司国家电网基建[2008]964号关于进一步加强变电站电缆防火设计和建设工作的通知3术语和定义下列术语和定义适用于本标准。
3.1防火封堵1Q/GDW-10-J266-20102采用防火封堵材料对空开口、电缆贯穿孔洞、建筑缝隙进行密封或填塞，使其在规定的耐火时间内与相应构件协同工作，以阻止热量、火焰和烟气蔓延扩散的一种技术措施。
3.2防火封堵材料具有防火、防烟功能，用于密封或填塞建筑物、构筑物以及各类设施中的贯穿孔洞、环形缝隙及建筑缝隙，便于更换且符合有关性能要求的材料。
3.3防火封堵组件由多种防火封堵材料以及耐火隔热材料共同构成的用以维持结构耐火性能，且便于更换的组合系统。
3.4耐火极限在标准耐火试验条件下，试样从受火作用时起，到失去稳定性、完整性或隔热性时止的这段时间。
3.5防火槽盒用于敷设电缆，能对电缆进行防火保护的槽（盒）型部件，由直线段、弯通及附件等组成，用难燃材料或不燃材料制成，可分为阻燃型槽盒和耐火型槽盒。
3.6防火隔板由不燃材料制作具有不燃性能的板材，按板材不同厚度，适合不同的场所使用，可用作电缆层之间、通道或孔洞的防火分隔。
3.7阻火墙用防火封堵材料砌筑，能阻止电缆着火后延燃的一道墙体，可分为带防火门阻火墙和不带防火门阻火墙（亦称防火墙）。
3.8阻火段用防火封堵材料、防火槽盒、防火涂料或阻燃包带等产品组合附加于电缆上能阻止电缆着火后延燃的一段构件的总称。
4电缆防火封堵设计4.1一般规定4.1.1为防止因电缆本体或由外界火源造成电缆引燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵措施。
4.1.2对电缆的中间接头和终端部位，电缆通过易燃、易爆、危险品仓库、油箱、油管道以及其它等易引发电缆火灾的区域，应重点采取各种电缆防火措施，以保证电缆安全运行。
4.1.3电缆防火措施，应按部位的重要性，根据电缆类型、数量和重要程度，区别不同情况和经济上的合理性采取相应的电缆防火措施。
4.1.4电缆防火封堵设计应系统化，根据封堵孔洞的大小、贯穿物类型、环境温度、湿度条件、防火要求、稳定性要求等因素，选择适当的防火封堵组件形式。
4.1.5电缆防火封堵组件的耐火极限不应低于被贯穿物的耐火极限，且不应低于1h。
Q/GDW-10-J266-2010 4.1.6电缆防火封堵组件的耐火极限应按照现行国家标准GB23864-2009《防火封堵材料》进行测试。
4.1.7所设计的防火封堵组件，应保持本身结构的稳定性，不出现脱落、移位和开裂等现象，在潮湿部位应采用具有较好耐水性能的防火封堵材料。
4.2防火封堵材料的选择4.2.1选用的电缆防火封堵材料的耐火性能和技术指标应符合国家、消防部门有关标准、规范的要求。
4.2.2选用的电缆防火封堵材料在公安部规定为型式认可范围内的产品，必须具备公安部消防产品合格评定中心颁发的型式认可证书和国家防火建筑材料质量监督检验中心出具的检验报告。
不在型式认可范围内的产品，应有国家防火建筑材料质量监督检验中心出具的检验报告。
4.2.3为保护生态环境，保证电器设备和精密仪器等不受腐蚀侵害，选用电缆防火封堵材料时应优先采用无卤成份，燃烧无卤酸氢气体释放、遇火膨胀防烟气扩散等特点的对环境友好的产品。
4.2.4电缆防火封堵材料的选择，应根据封堵孔洞的大小、贯穿物类型、环境温度、湿度条件、耐火性能要求、稳定性要求、环保要求等因素综合考虑。
4.2.5用于潮湿部位及室外的防火封堵材料，应选用具有较好耐候性能的产品。
4.2.6所选用的防火封堵材料不仅应具有所需的耐火性能，而且施工、检修要方便，对电缆及设备无腐蚀、无损伤，材料可多次重复使用等。
4.2.7所选用的防火封堵材料应有产品使用说明书和产品合格证书。
4.3防火封堵组件形式4.3.1电缆（沟）穿墙孔洞封堵1）采用柔性有机堵料、阻火包和电缆防火涂料组合封堵。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充阻火包，封堵厚度320mm或与墙体相同，封堵两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图一。
一般适用于室内电缆（沟）穿墙孔洞的封堵，耐火极限且不低于≥2h。
2）采用柔性有机堵料、耐水型无机堵料和电缆防火涂料组合封堵。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充耐水型无机堵料，封堵厚度≥240mm或与墙体相同，封堵两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图一。
一般适用于室外电缆（沟）穿墙孔洞的封堵，耐火极限且不低于≥2h。
4.3.2柜盘封堵1）柜盘内封堵宜采用厚度≥10mm以上防火隔板和柔性有机堵料组合进行封堵。
柔性有机堵料包裹在电缆贯穿部位及隔板四周缝隙，高出隔板10mm左右，如附录A图二。
一般适用于主控室柜盘的封堵。
2）柜盘穿楼板孔洞封堵宜采用两层防火隔板、阻火包、柔性有机堵料和电缆防火涂料组合进行封堵。
柔性有机堵料包裹在电缆贯穿部位及隔板四周缝隙，孔洞其余部位填充阻火包，封堵厚度≥3Q/GDW-10-J266-2010120mm或与楼板相同，楼板下侧防火隔板用膨胀螺栓固定在楼板上，封堵两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图三。
耐火极限≥1h。
4.3.3电缆穿楼板孔洞封堵采用上下两层防火隔板、阻火包、柔性有机堵料和电缆防火涂料组合进行封堵。
柔性有机堵料包裹在电缆贯穿部位及隔板四周缝隙，孔洞其余部位填充阻火包，封堵厚度≥120mm或与楼板相同，楼板下侧防火隔板用膨胀螺栓固定在楼板上，封堵两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图四。
一般适用于孔口较小楼板孔洞或小型电缆竖井的封堵，耐火极限≥1h。
4.3.4电缆沟阻火墙1）采用柔性有机堵料、阻火包和电缆防火涂料组合构筑。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充阻火包，墙体厚度320mm，阻火墙两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图五。
一般适用于室内电缆沟阻火墙，耐火极限且不低于≥2h。
2）采用柔性有机堵料、耐水型无机堵料和电缆防火涂料组合构筑。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充耐水型无机堵料，并应留有排水孔，墙体厚度240mm，阻火墙两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图五。
一般适用于室外电缆沟阻火墙，耐火极限且不低于≥2h。
3）变电站电缆沟防火墙上部的电缆盖板应涂成红色，标明“防火墙”字样并编号。
4.3.5电缆沟通柜盘孔洞封堵1）采用柔性有机堵料和阻火包组合封堵。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充阻火包，封堵厚度≥180mm，如附录A图六。
一般适用于室内电缆沟通柜盘孔洞封堵，耐火极限≥1h。
2）采用柔性有机堵料和耐水型无机堵料组合封堵。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充耐水型无机堵料，封堵厚度≥120mm，如附录A图六。
一般适用于室外电缆沟通柜盘孔洞封堵，耐火极限≥1h。
4.3.6电缆隧道阻火墙通向主控室、厂区（变电站）围墙外等部位的电缆隧道阻火墙应设有防火门，其余部位阻火墙只要设有防止火焰蔓延的措施，可不设防火门。
1）采用防火隔板、阻火包、柔性有机堵料和电缆防火涂料组合进行构筑。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充阻火包，用防火隔板、角钢作支撑，阻火墙底部用砖块砌筑，并留有排水孔，墙体厚度320mm，阻火墙两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图七。
一般适用于较干燥电缆隧道阻火墙，耐火极限且不低于≥2h。
2）采用柔性有机堵料、耐水型无机堵料和电缆防火涂料组合构筑。
柔性有机堵料包裹在电缆贯穿部位，孔洞其余部位填充耐水型无机堵料，并应留有排水孔，墙体厚度240mm，阻火墙两侧电缆各涂刷电缆防火涂料，长度≥1m，涂刷厚度1mm左右，如附录A图七。
