4.2.10 电压互感器操作4.2.10.1 母线充电前一般应将电压互感器投入。

母线的投停有发生谐振过电压的可能时，母线停电时，先停电压互感器后停母线，送电时与此相反；或者经调度同意，在母线充电前投入一条线路或站变。

4.2.10.2 电压互感器操作注意事项：（1）两段母线电压互感器的二次需要并列时，母线必须在并列状态（应检查母联或分段开关及其两侧刀闸在合位后），再将电压互感器一次侧并列，然后进行二次并列，防止反充电。

（2）凡倒换电压互感器时，必须先合上电压互感器的二次联络开关，检查电压指示及相应的信号正确；倒换后再次检查电压指示应正确。

（3）操作电压互感器隔离开关时，应注意检查隔离开关的辅助接点是否接通或断开，避免造成失去二次电压。

（4）倒换或停运电压互感器时，应充分考虑所带保护和自动装置的电压源，必要时作相应的调整操作。

4.2.10.3 设有母差保护的双母线接线方式，当一组母线电压互感器停运时，应采用单母线运行或隔离开关跨接两排母线的运行方式，二次回路也应做相应切换。

5.6 电压、电流互感器5.6.1 互感器运行规定5.6.1.1 互感器应有标明基本技术参数的铭牌标志，互感器技术参数必须满足装设地点运行工况的要求。

5.6.1.2 互感器应满足仪表、保护装置要求的容量和准确等级。

5.6.1.3 不同电压等级的电压互感器二次禁止并列。

5.6.1.4 同一电压等级的电压互感器，只有在一次并列后二次才允许并列。

但电压互感器二次不宜长期并列运行。

5.6.1.5 新装、大修的互感器，两组具有并列可能的，应进行二次核相。

5.6.1.6 互感器应有明显的接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。

5.6.1.7 停运半年及以上的互感器应按有关规定试验检查合格后方可投运。

5.6.1.8 电压互感器二次侧严禁短路。

5.6.1.9 电压互感器允许在1.2倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在1.5倍额定电压下运行30s,中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在1.9倍额定电压下运行8h。

JDZ、JDZJ型电压互感器使用说明书一、概述JDZ型电压互感器为单相双线圈、环氧树脂浇注绝缘、户内型产品。

适用于交流50H Z、10kV及以下线路中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。

JDZJ型电压互感器为单相三线圈、环氧树脂浇注绝缘、户内型产品。

适用于交流50H Z、10kV及以下中性点不直接接地系统中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。

二、结构简介本型电压互感器为半浇注式，体积小，气候适应性强、耐污秽及潮湿。

铁芯采用优质硅钢片叠装成方形，露在空气中。

一次线圈、二线线圈和辅助线圈（JDZJ型）同心地绕在一起，用环氧树脂浇注成型。

环氧树脂浇注体下面涂有半导体漆，并与金属板、铁芯相连，以改善电场的不均匀性和电力线的畸变。

JDZ型电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n。

JDZJ型电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n，辅助二次线圈的出线端子标志为da、dn。

JDZ型电压互感器可用于单相及三相线路。

当用于三相线路时，可用两台互感器接成V型，也可用三台互感器接成Y型，此时二次线圈额定电压为100/3伏。

其接线见图1~图3。

图1 1台电压互感器图2 2台电压互感器用于用于单相接线三相线路V型接线图3 3台电压互感器用于图4 JDZJ型电压互感器三相线路Y型接线用于三相线路接线JDZJ型电压互感器的联接组为1/1/1-12-12，三台单相三线圈电压互感器联接组Y0/ Y0 /△-12-11（辅助二次线圈接成开口三角形）其接线见图4。

三、使用范围及工作条件1．本型电压互感器适宜安装在下列环境：(1)海拔高度不超过1000米；(2)周围气温最大变化不超过-5℃~+40℃；(3)相对湿度不大于85%；2．不适宜安装在下列环境中：(1)有腐蚀性的气体、蒸汽或沉降物的地方；(2)有导电尘埃（炭末、金属末等）的地方；(3)有可能发生火灾和爆炸危险的地方；(4)有强烈的震动或撞击的地方。

35k V电压互感器技术条件(J D Z X9-35_

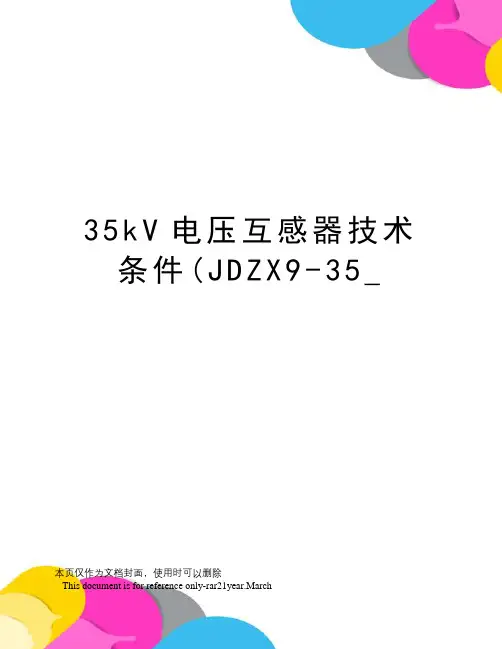

本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
0.2 0.5 3P或6P
35/√3/0.1/√30.1/3 30 80 100 600
注：负荷功率因数滞后
4.2.5额定电压因数及时间
额定电压因数为1.2时，额定时间为连续；
额定电压因数为1.9时，额定时间为8h。

5.性能要求
5.1绝缘要求
5.1.1绝缘电阻
在室温下，一次对二次及地不小于1000M，二次绕组之间及对地不小于500 M。

5.1.2互感器应能承受表二所规定的短时工频耐压、雷电冲击电压及感应耐压试验而无损伤或击穿现象。

表二
额定工频耐受电压kV
额定雷电冲击耐受电
压kV（峰值）感应耐压及局部放电预加电压kV （150Hz/40s）
一次绕组接地端对二次绕组及地（1min）二次绕组之间及对地
（1min）
5 3 200 95/76
5.1.3局部放电水平。

其视在放电量不超过表三规定的限值。

表三
局部放电测量电压kV（方均根值）局部放电允许水平pC
48.6/28.06 50/20
5.2温升限值
在二次绕组接相应于（额定输出）极限输出的负荷，负荷的功率因数为（0.8（滞后））1，。

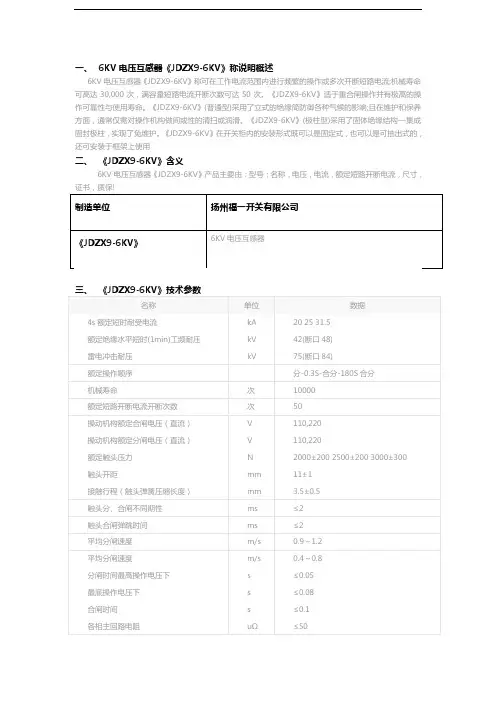

一、6KV电压互感器《JDZX9-6KV》称说明概述6KV电压互感器《JDZX9-6KV》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《JDZX9-6KV》适于重合闸操作并有极高的操作可靠性与使用寿命。

《JDZX9-6KV》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《JDZX9-6KV》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《JDZX9-6KV》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《JDZX9-6KV》选型用户可根据被保护对象选用不同型号的《JDZX9-6KV》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《JDZX9-6KV》6KV电压互感器》五、《JDZX9-6KV》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《JDZX9-6KV》端子间的工频电压不超过《JDZX9-6KV》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《JDZX9-6KV》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《JDZX9-6KV》是变电站被保护设备免遭雷电冲击波袭击的设备。

《JDZX9-6KV》测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、《JDZX9-6KV》基本原理《JDZX9-6KV》是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

JDZ-电压互感器说明书————————————————————————————————作者：————————————————————————————————日期：JDZ-3、6、10型电压互感器安装使用说明书获嘉县新力高压电器有限公司1、概述1.1 技术标准产品性能指标符合GB1207-2006《电压互感器》及GB311.1-1997《高压输变电设备的绝缘配合》。

1.2 产品用途JDZ-3、6、10型电压互感器适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护、自动装置和信号装置用。

1.3 型号含义J D Z —3、6、10电压互感器额定电压(kV) 单相浇注绝缘1.4 使用条件1.4.1 使用场所：户内；1.4.2 环境温度：－5℃～+40℃，日平均气温不超过+30℃；1.4.3 海拔：不超过1000m；1.4.4 大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。

2、结构简介本型电压互感器为半浇注式，体积小，气候适应性强。

互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。

其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。

一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。

环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。

本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型。

3、技术参数3.1 基本技术参数见表（一）；3.2 额定电压：3kV、6kV、10kV；3.3 准确级组合：0.2/0.2、0.2/0.5、0.2、0.5、1、3。

表（一）型号额定电压比(V)准确级次与额定二次负荷(V A) 极限输出(V A)额定绝缘水平(kV)0.2 0.5 1 3JDZ-3 3000/100 15 30 50 100 200 3.6/23/40 JDZ-6 6000/100 20 50 80 200 300 7.2/30/60JDZ-1010000/100 2080 120 300 500 12/42/75 10000/100/100 2010000/100/220 2010000/220 ／10000/200 ／4、接线图5、验收5.1 互感器使用前应检查出厂技术文件是否齐全，铭牌数据与要求是否相符，运输中是否有损伤。

分类1) 一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。

8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！2)主要作用如下：1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT可以为重合闸提供电压信号。

2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。

3、目前对一些特殊的供电用户线路提供计量电压。

电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。

CVT 最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。

——能可靠的阻尼铁磁谐振。

成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。

保定市三辉电气有限公司BAODING SANHUI ELECTRIC CO.,LTD使用说明书JDZ系列高压电压互感器目录◇第一章JDZ-3，6，10电压互感 (1)◇第二章JDZ10-3，6，10A(B)电压互感器 (2)◇第三章JDZX10-3，6，10A(B)电压互感器 (5)◇第四章JDZ(X)W-3，6，10A(B)电压互感器 (7)◇第五章JDZ9-35电压互感器 (8)◇第六章JDZX9-35电压互感器 (10)◇第七章JDZXW-35电压互感器 (11)◇服务指南 (13)-1-地址：河北省保定市高开区竞秀街295号第一章JDZ-3，6，10电压互感器半封闭电压互感器技术参数1，负荷的功率因数：COS φ=0.8(滞后)2，表面爬电距离：满足Ⅱ级污秽等级3，产品性能符合标准：GB1207-2006《电压互感器》4，其它技术参数见下表：型号额定电压比（V ）级次组合额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136PJDZ-31000/1002000/1003000/1000.5或1或3305080200 3.6/25/40JDZ-66000/1006300/1000.2203007.2/32/600.5或1或35080200500JDZ-1010000/10010000/22010000/100/22010000/100/1000.22030012/42/750.5或1或35080200500JDZJ-33000/√3/100/√3/100/30.5或1或3/6P30508050200 3.6/25/40JDZJ-66000/√3/100/√0.2或0.5或203007.2/32/60-2-地址：河北省保定市高开区竞秀街295号外形尺寸第二章JDZ10-3，6，10A(B)电压互感器全封闭电压互感器技术参数1,负荷的功率因数：COS φ=0.8(滞后)508020050500JDZJ-1010000/√3/100/√3/100/30.2或0.5或1或3/6P2030012/42/75508020050500-3-地址：河北省保定市高开区竞秀街295号2,表面爬电距离：满足Ⅱ级污秽等级3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：型号额定电压比（V ）额定频率(Hz)额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136P JDZ10-3A 3000/10050,60153******** 3.6/25/40JDZ10-6A 6000/1006000/220153*********.2/32/60153********JDZ10-10A 10000/10010000/2201530608020012/42/7515306080200JDZX10-3A3000/√3/100/√3/100/3306050200 3.6/25/40JDZX10-6A 6000/√3/100/√3/100/33060502007.2/32/60JDZX10-10A 10000/√3/100/√3/100/330605020012/42/75型号额定电压比（V ）额定频率(Hz)额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136P JDZ10-3B 3000/10050,60205080100200 3.6/25/40JDZ10-6B 6000/1006000/2202050801004007.2/32/60205080100400JDZ10-10B 10000/10010000/22020508010040012/42/75205080100400JDZX10-3B3000/√3/100/√3/100/3508010050400 3.6/25/40JDZX10-6B 6000/√3/100/√3/100/35080100504007.2/32/60JDZX10-10B 10000/√3/100/√3/100/350801005040012/42/75-4-地址：河北省保定市高开区竞秀街295号产品接线图外形尺寸图JDZ10-3,6,10B JDZX10-3,6,10B-5-地址：河北省保定市高开区竞秀街295号第三章JDZX10-3，6，10A(B)电压互感器全封闭电压互感器技术参数1,负荷的功率因数：COS φ=0.8(滞后)2,表面爬电距离：满足Ⅱ级污秽等级3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：型号额定电压比（V ）额定频率(Hz)额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136PJDZX10-3A 3000/√3/100/√3/100/350153******** 3.6/25/40JDZX10-6A 6000/√3/100/√3/100/3153060502007.2/32/60JDZX10-10A3000/√3/100/√3/100/31530605020012/42/75JDZX10-3B 3000/√3/100/√3/100/320509050400 3.6/25/40JDZX10-6B 6000/√3/100/√3/100/3205090504007.2/32/60JDZX10-10B10000/√3/100/√3/100/32050905040012/42/75外形尺寸和接线图JDZX10-3,6,10B-6-地址：河北省保定市高开区竞秀街295号-7-地址：河北省保定市高开区竞秀街295号第四章JDZ(X)W-3，6，10A(B)电压互感器全封闭户外电压互感器技术参数1,负荷的功率因数：COS φ=0.8(滞后)2,表面爬电距离：满足Ⅱ级污秽等级3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：型号额定电压比（V ）额定频率(Hz)额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136P JDZW-33000/1005020306050400 3.6/25/40JDZW-66000/100203060504007.2/32/60JDZW-1010000/1002030605040012/42/75JDZXW-33000/√3/100/√3/100/320509050400 3.6/25/40JDZXW-66000/√3/100/√3/100/3205090504007.2/32/60JDZXW-1010000/√3/100/√3/100/32050905040012/42/75-8-地址：河北省保定市高开区竞秀街295号外形尺寸图第五章JDZ9-35电压互感器全封闭户内电压互感器技术参数1,负荷的功率因数：COS φ=0.8(滞后)2,表面爬电距离：满足Ⅱ级污秽等级-9-地址：河北省保定市高开区竞秀街295号3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：产品尺寸图JDZ9-35型号额定电压比（V ）额定输出（V A ）极限输出（V A ）额定绝缘水平（KV ）0.20.5136PJDZ9-3535000/10035000/100/10035000/100/22030508010010060040.5/95/200-10-地址：河北省保定市高开区竞秀街295号第六章JDZX9-35电压互感器全封闭户内电压互感器技术参数1,负荷的功率因数：COS φ=0.8(滞后)2,表面爬电距离：满足Ⅱ级污秽等级3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：产品尺寸图JDZX9-35型号额定电压比（V ）额定输出（V A ）极限输出（V A ）额定绝缘水平（KV ）0.20.5136PJDZX9-3535000√3/100/√3/100/√3/100/335000√3/100/√3/100/335000√3/10030508010010060040.5/95/200-11-地址：河北省保定市高开区竞秀街295号第七章JDZXW-35电压互感器全封闭户外电压互感器技术参数-12-地址：河北省保定市高开区竞秀街295号1,负荷的功率因数：COS φ=0.8(滞后)2,表面爬电距离：满足Ⅱ级污秽等级3,产品性能符合标准：GB1207-2006《电压互感器》4,其它技术参数见下表：产品尺寸图JDZXW-35型号额定电压比（V ）额定输出（VA ）极限输出（VA ）额定绝缘水平（KV ）0.20.5136PJDZXW-3535000√3/100/√3/100/√3/100/335000√3/100/√3/100/335000√3/10030508010010060040.5/95/200-13-地址：河北省保定市高开区竞秀街295号服务指南◆服务理念用户的满意是我们追求的目标用户的建议是我们改进的方向◆具体事宜从购买之日起一年内免费维修；一年后出现故障,根据设备安装地点及合同签订情况协商解决；设备安装调试好以后请填写反馈表，并电话、传真或邮寄回我公司，谢谢支持。

分类1) 一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。

8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！2)主要作用如下：1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT可以为重合闸提供电压信号。

2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。

3、目前对一些特殊的供电用户线路提供计量电压。

电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。

CVT 最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。

——能可靠的阻尼铁磁谐振。

成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。
