《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。

（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。

水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。

3、发展联合电力的效益（1）各系统间电负荷的错峰效益。

（2）提高供电可靠性、减少系统备用容量。

（3）有利于安装单机容量较大的机组。

（4）进行电力系统的经济调度。

（5）调峰能力互相支援。

4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

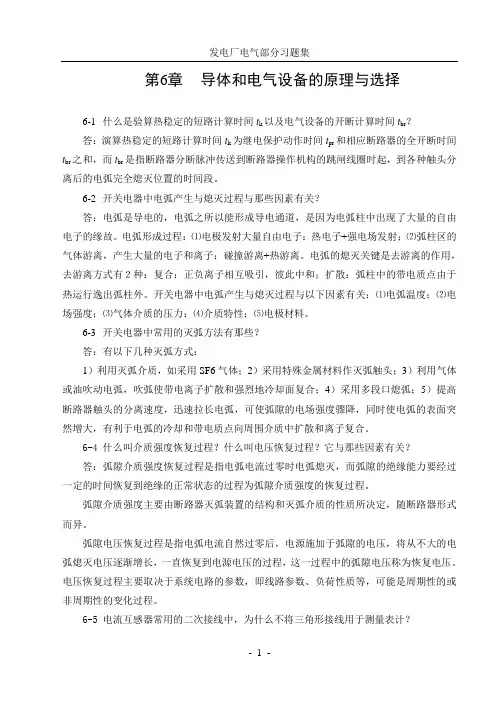

第6章导体和电气设备的原理与选择6-1什么是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？答：演算热稳定的短路计算时间t k为继电保护动作时间t pr和相应断路器的全开断时间t br之和，而t br是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。

6-2开关电器中电弧产生与熄灭过程与那些因素有关？答：电弧是导电的，电弧之所以能形成导电通道，是因为电弧柱中出现了大量的自由电子的缘故。

电弧形成过程：⑴电极发射大量自由电子：热电子+强电场发射；⑵弧柱区的气体游离，产生大量的电子和离子：碰撞游离+热游离。

电弧的熄灭关键是去游离的作用，去游离方式有２种：复合：正负离子相互吸引，彼此中和；扩散：弧柱中的带电质点由于热运行逸出弧柱外。

开关电器中电弧产生与熄灭过程与以下因素有关：⑴电弧温度；⑵电场强度；⑶气体介质的压力；⑷介质特性；⑸电极材料。

6-3开关电器中常用的灭弧方法有那些？答：有以下几种灭弧方式：1）利用灭弧介质，如采用SF6气体；2）采用特殊金属材料作灭弧触头；3）利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却面复合；4）采用多段口熄弧；5）提高断路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降，同时使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质中扩散和离子复合。

6-4什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？答：弧隙介质强度恢复过程是指电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

弧隙介质强度主要由断路器灭弧装置的结构和灭弧介质的性质所决定，随断路器形式而异。

弧隙电压恢复过程是指电弧电流自然过零后，电源施加于弧隙的电压，将从不大的电弧熄灭电压逐渐增长，一直恢复到电源电压的过程，这一过程中的弧隙电压称为恢复电压。

电压恢复过程主要取决于系统电路的参数，即线路参数、负荷性质等，可能是周期性的或非周期性的变化过程。

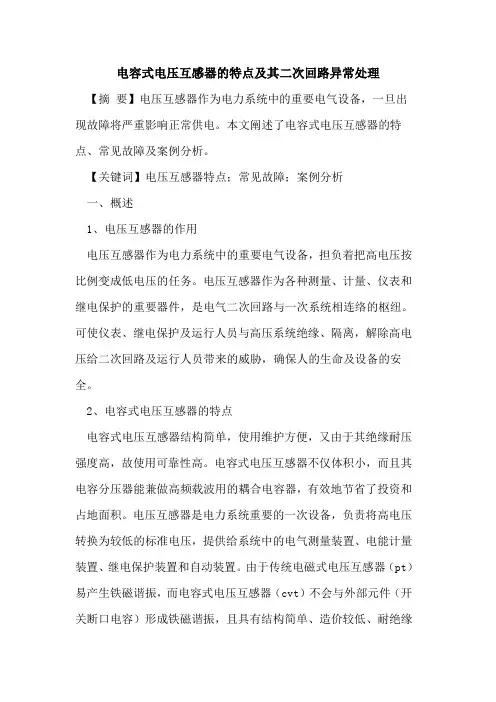

电容式电压互感器的特点及其二次回路异常处理【摘要】电压互感器作为电力系统中的重要电气设备，一旦出现故障将严重影响正常供电。

本文阐述了电容式电压互感器的特点、常见故障及案例分析。

【关键词】电压互感器特点；常见故障；案例分析一、概述1、电压互感器的作用电压互感器作为电力系统中的重要电气设备，担负着把高电压按比例变成低电压的任务。

电压互感器作为各种测量、计量、仪表和继电保护的重要器件，是电气二次回路与一次系统相连络的枢纽。

可使仪表、继电保护及运行人员与高压系统绝缘、隔离，解除高电压给二次回路及运行人员带来的威胁，确保人的生命及设备的安全。

2、电容式电压互感器的特点电容式电压互感器结构简单，使用维护方便，又由于其绝缘耐压强度高，故使用可靠性高。

电容式电压互感器不仅体积小，而且其电容分压器能兼做高频载波用的耦合电容器，有效地节省了投资和占地面积。

电压互感器是电力系统重要的一次设备，负责将高电压转换为较低的标准电压，提供给系统中的电气测量装置、电能计量装置、继电保护装置和自动装置。

由于传统电磁式电压互感器（pt）易产生铁磁谐振，而电容式电压互感器（cvt）不会与外部元件（开关断口电容）形成铁磁谐振，且具有结构简单、造价较低、耐绝缘冲击强度高、绝缘裕度大等优点，在高压系统中广泛使用二、电压互感器常规检查及常见故障1、常规检查，可通过巡视，从以下几方面进行判断，发现缺陷。

（1）所接表计指示是否正常、保护装置是否误动作。

（2）电压互感器烧坏，二次侧和外壳接地是否良好。

（3）电压互感器运行中，本体有较大的不均匀噪声。

（4）电压互感器运行时，本体有较高的温升，有异味。

（5）端子箱清洁、受潮情况。

（6）检查二次回路的电缆及导线有无腐蚀和损伤现象。

（7）电压互感器瓷瓶是否清洁、完整，有无损坏及裂纹，有无放电现象。

（8）电压互电容式电压互感器的特点及其二次回路异常处理无漏油现象。

2、常见故障原因（1）电压互感器因内部故障过热（若匝间短路、铁芯短路）产生高温，使其油位急剧上升，并由于膨胀作用产生漏油。

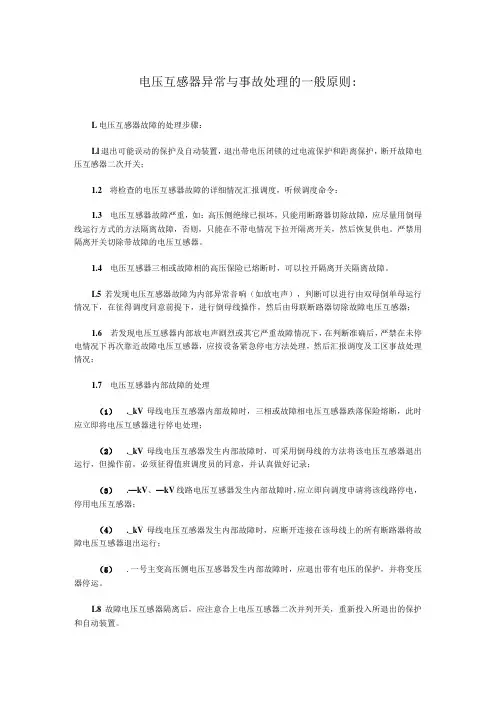

电压互感器异常与事故处理的一般原则: L电压互感器故障的处理步骤：Ll退出可能误动的保护及自动装置，退出带电压闭锁的过电流保护和距离保护，断开故障电压互感器二次开关；1.2将检查的电压互感器故障的详细情况汇报调度，听候调度命令：1.3电压互感器故障严重，如：高压侧绝缘已损坏，只能用断路器切除故障，应尽量用倒母线运行方式的方法隔离故障，否则，只能在不带电情况下拉开隔离开关，然后恢复供电。

严禁用隔离开关切除带故障的电压互感器。

1.4电压互感器三相或故障相的高压保险已熔断时，可以拉开隔离开关隔离故障。

L5若发现电压互感器故障为内部异常音响（如放电声），判断可以进行由双母倒单母运行情况下，在征得调度同意前提下，进行倒母线操作，然后由母联断路器切除故障电压互感器；1.6若发现电压互感器内部放电声剧烈或其它严重故障情况下，在判断准确后，严禁在未停电情况下再次靠近故障电压互感器，应按设备紧急停电方法处理，然后汇报调度及工区事故处理情况；1.7电压互感器内部故障的处理（1）._kV母线电压互感器内部故障时，三相或故障相电压互感器跌落保险熔断，此时应立即将电压互感器进行停电处理；（2）._kV母线电压互感器发生内部故障时，可采用倒母线的方法将该电压互感器退出运行，但操作前，必须征得值班调度员的同意，并认真做好记录；（3）.—kV、―kV线路电压互感器发生内部故障时，应立即向调度申请将该线路停电，停用电压互感器；（4）._kV母线电压互感器发生内部故障时，应断开连接在该母线上的所有断路器将故障电压互感器退出运行；（5）.一号主变高压侧电压互感器发生内部故障时，应退出带有电压的保护，并将变压器停运。

L8故障电压互感器隔离后，应注意合上电压互感器二次并列开关，重新投入所退出的保护和自动装置。

1∙9如果是电压互感器二次开关因二次同路故障而跳开时，严禁将PT二次并列运行，该PT 所带的有可能误动的保护立即退出运行。

1.10对于故隙录波器PI路，若频繁启动，可将录波器的电压启动问路暂时退出。

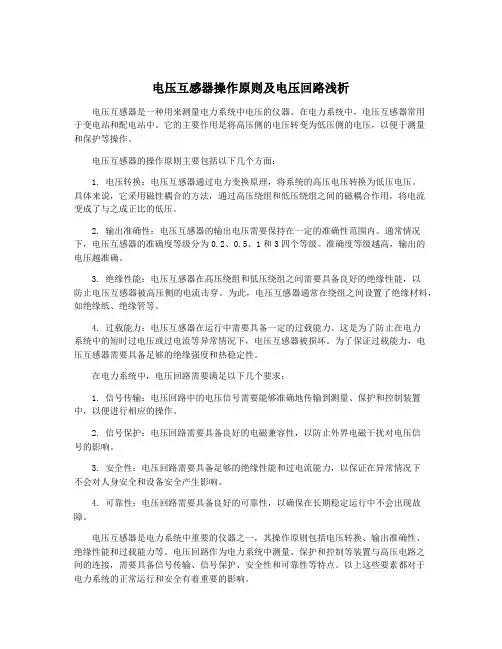

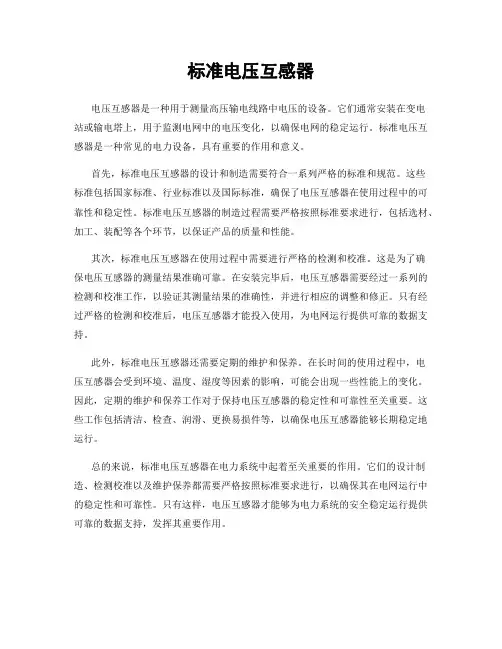

电压互感器操作原则及电压回路浅析电压互感器是一种用来测量电力系统中电压的仪器。

在电力系统中，电压互感器常用于变电站和配电站中。

它的主要作用是将高压侧的电压转变为低压侧的电压，以便于测量和保护等操作。

电压互感器的操作原则主要包括以下几个方面：1. 电压转换：电压互感器通过电力变换原理，将系统的高压电压转换为低压电压。

具体来说，它采用磁性耦合的方法，通过高压绕组和低压绕组之间的磁耦合作用，将电流变成了与之成正比的低压。

2. 输出准确性：电压互感器的输出电压需要保持在一定的准确性范围内。

通常情况下，电压互感器的准确度等级分为0.2、0.5、1和3四个等级。

准确度等级越高，输出的电压越准确。

3. 绝缘性能：电压互感器在高压绕组和低压绕组之间需要具备良好的绝缘性能，以防止电压互感器被高压侧的电流击穿。

为此，电压互感器通常在绕组之间设置了绝缘材料，如绝缘纸、绝缘管等。

4. 过载能力：电压互感器在运行中需要具备一定的过载能力。

这是为了防止在电力系统中的短时过电压或过电流等异常情况下，电压互感器被损坏。

为了保证过载能力，电压互感器需要具备足够的绝缘强度和热稳定性。

在电力系统中，电压回路需要满足以下几个要求：1. 信号传输：电压回路中的电压信号需要能够准确地传输到测量、保护和控制装置中，以便进行相应的操作。

2. 信号保护：电压回路需要具备良好的电磁兼容性，以防止外界电磁干扰对电压信号的影响。

3. 安全性：电压回路需要具备足够的绝缘性能和过电流能力，以保证在异常情况下不会对人身安全和设备安全产生影响。

4. 可靠性：电压回路需要具备良好的可靠性，以确保在长期稳定运行中不会出现故障。

电压互感器是电力系统中重要的仪器之一，其操作原则包括电压转换、输出准确性、绝缘性能和过载能力等。

电压回路作为电力系统中测量、保护和控制等装置与高压电路之间的连接，需要具备信号传输、信号保护、安全性和可靠性等特点。

以上这些要素都对于电力系统的正常运行和安全有着重要的影响。

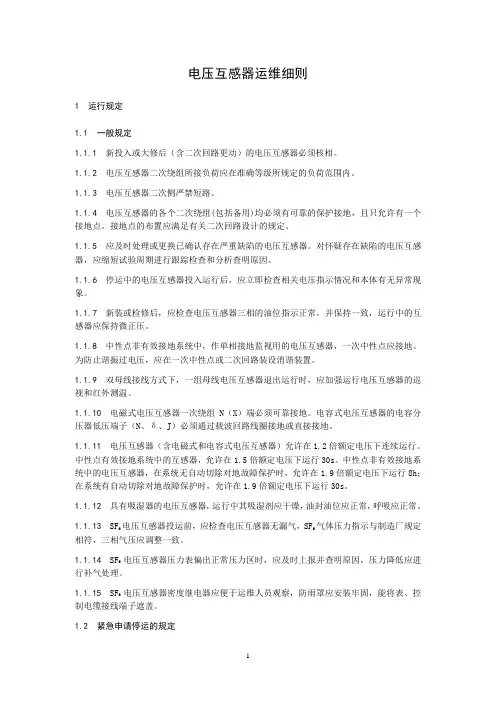

电压互感器运维细则1 运行规定1.1 一般规定1.1.1 新投入或大修后（含二次回路更动）的电压互感器必须核相。

1.1.2 电压互感器二次绕组所接负荷应在准确等级所规定的负荷范围内。

1.1.3 电压互感器二次侧严禁短路。

1.1.4 电压互感器的各个二次绕组(包括备用)均必须有可靠的保护接地，且只允许有一个接地点。

接地点的布置应满足有关二次回路设计的规定。

1.1.5 应及时处理或更换已确认存在严重缺陷的电压互感器。

对怀疑存在缺陷的电压互感器，应缩短试验周期进行跟踪检查和分析查明原因。

1.1.6 停运中的电压互感器投入运行后，应立即检查相关电压指示情况和本体有无异常现象。

1.1.7 新装或检修后，应检查电压互感器三相的油位指示正常，并保持一致，运行中的互感器应保持微正压。

1.1.8 中性点非有效接地系统中，作单相接地监视用的电压互感器，一次中性点应接地。

为防止谐振过电压，应在一次中性点或二次回路装设消谐装置。

1.1.9 双母线接线方式下，一组母线电压互感器退出运行时，应加强运行电压互感器的巡视和红外测温。

1.1.10 电磁式电压互感器一次绕组N（X）端必须可靠接地。

电容式电压互感器的电容分压器低压端子（N、δ、J）必须通过载波回路线圈接地或直接接地。

1.1.11 电压互感器（含电磁式和电容式电压互感器）允许在1.2倍额定电压下连续运行。

中性点有效接地系统中的互感器，允许在1.5倍额定电压下运行30s。

中性点非有效接地系统中的电压互感器，在系统无自动切除对地故障保护时，允许在1.9倍额定电压下运行8h；在系统有自动切除对地故障保护时，允许在1.9倍额定电压下运行30s。

1.1.12 具有吸湿器的电压互感器，运行中其吸湿剂应干燥，油封油位应正常，呼吸应正常。

1.1.13 SF6电压互感器投运前，应检查电压互感器无漏气，SF6气体压力指示与制造厂规定相符，三相气压应调整一致。

1.1.14 SF6电压互感器压力表偏出正常压力区时，应及时上报并查明原因，压力降低应进行补气处理。

电压互感器停送电顺序。

电压互感器是一种常用的电力测量设备，用于测量高电压或电网中的电压。

它能将高电压转换成低电压，以便供给测量设备使用。

在停送电时，电压互感器的顺序非常重要，下面将详细介绍电压互感器停送电的顺序。

我们需要了解电压互感器的工作原理。

电压互感器是通过互感原理进行工作的，它包括一个主绕组和一个副绕组。

主绕组连接到高电压侧，副绕组连接到低电压侧。

当高电压通过主绕组时，副绕组中就会产生相应的低电压信号。

在停送电时，应按照以下步骤进行操作：第一步，首先停止供电。

停电前应先关闭电源开关，切断电源供应。

这是为了确保操作的安全性，避免任何电源对互感器的影响。

第二步，停止测量设备的使用。

在停送电的过程中，测量设备应先停止使用，以免产生误差或其他问题。

可以通过关闭测量设备的开关或断开连接来实现。

第三步，依次关闭各个互感器。

在停送电的过程中，应按照从高电压侧到低电压侧的顺序依次关闭各个电压互感器。

这是为了避免在关闭互感器时产生电弧或其他电压冲击。

第四步，确认所有互感器已经关闭。

在关闭完所有互感器后，应进行确认，确保所有互感器都已经关闭。

可以通过检查指示灯、仪表盘或其他显示设备来确认。

第五步，进行维护和检修。

在停送电后，可以对电压互感器进行维护和检修工作。

可以清洁互感器表面的灰尘和污垢，检查互感器的连接是否牢固，是否存在损坏或其他问题。

需要注意的是，电压互感器停送电的顺序非常重要。

如果关闭互感器的顺序不正确，可能会导致电压冲击或其他安全问题。

因此，在停送电时，应严格按照从高电压侧到低电压侧的顺序依次关闭各个电压互感器。

总结起来，电压互感器停送电的顺序应按照以下步骤进行：首先停止供电，然后停止测量设备的使用，接着依次关闭各个互感器，确认所有互感器已经关闭，最后进行维护和检修。

通过正确的停送电顺序，可以确保互感器的安全运行，提高电力测量的准确性和可靠性。

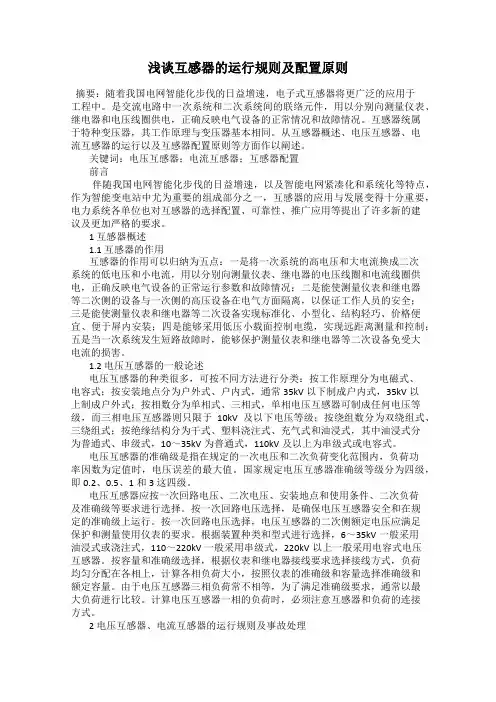

浅谈互感器的运行规则及配置原则摘要：随着我国电网智能化步伐的日益增速，电子式互感器将更广泛的应用于工程中。

是交流电路中一次系统和二次系统间的联络元件，用以分别向测量仪表、继电器和电压线圈供电，正确反映电气设备的正常情况和故障情况。

互感器统属于特种变压器，其工作原理与变压器基本相同。

从互感器概述、电压互感器、电流互感器的运行以及互感器配置原则等方面作以阐述。

关键词：电压互感器；电流互感器；互感器配置前言伴随我国电网智能化步伐的日益增速，以及智能电网紧凑化和系统化等特点，作为智能变电站中尤为重要的组成部分之一，互感器的应用与发展变得十分重要，电力系统各单位也对互感器的选择配置、可靠性、推广应用等提出了许多新的建议及更加严格的要求。

1 互感器概述1.1 互感器的作用互感器的作用可以归纳为五点：一是将一次系统的高电压和大电流换成二次系统的低电压和小电流，用以分别向测量仪表、继电器的电压线圈和电流线圈供电，正确反映电气设备的正常运行参数和故障情况；二是能使测量仪表和继电器等二次侧的设备与一次侧的高压设备在电气方面隔离，以保证工作人员的安全；三是能使测量仪表和继电器等二次设备实现标准化、小型化、结构轻巧、价格便宜、便于屏内安装；四是能够采用低压小载面控制电缆，实现远距离测量和控制；五是当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。

1.2 电压互感器的一般论述电压互感器的种类很多，可按不同方法进行分类：按工作原理分为电磁式、电容式；按安装地点分为户外式、户内式，通常35kV以下制成户内式，35kV以上制成户外式；按相数分为单相式、三相式，单相电压互感器可制成任何电压等级，而三相电压互感器则只限于10kV及以下电压等级；按绕组数分为双绕组式、三绕组式；按绝缘结构分为干式、塑料浇注式、充气式和油浸式，其中油浸式分为普通式、串级式，10～35kV为普通式，110kV及以上为串级式或电容式。

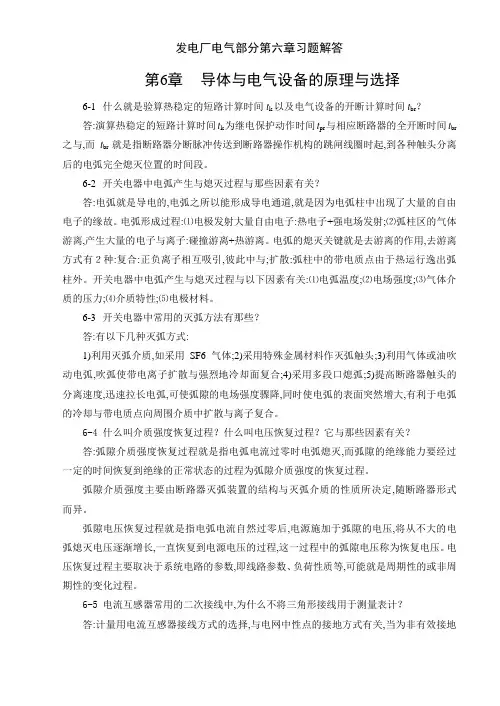

第6章导体与电气设备的原理与选择6-1什么就是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？答:演算热稳定的短路计算时间t k为继电保护动作时间t pr与相应断路器的全开断时间t br 之与,而t br就是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起,到各种触头分离后的电弧完全熄灭位置的时间段。

6-2开关电器中电弧产生与熄灭过程与那些因素有关？答:电弧就是导电的,电弧之所以能形成导电通道,就是因为电弧柱中出现了大量的自由电子的缘故。

电弧形成过程:⑴电极发射大量自由电子:热电子+强电场发射;⑵弧柱区的气体游离,产生大量的电子与离子:碰撞游离+热游离。

电弧的熄灭关键就是去游离的作用,去游离方式有２种:复合:正负离子相互吸引,彼此中与;扩散:弧柱中的带电质点由于热运行逸出弧柱外。

开关电器中电弧产生与熄灭过程与以下因素有关:⑴电弧温度;⑵电场强度;⑶气体介质的压力;⑷介质特性;⑸电极材料。

6-3开关电器中常用的灭弧方法有那些？答:有以下几种灭弧方式:1)利用灭弧介质,如采用SF6气体;2)采用特殊金属材料作灭弧触头;3)利用气体或油吹动电弧,吹弧使带电离子扩散与强烈地冷却面复合;4)采用多段口熄弧;5)提高断路器触头的分离速度,迅速拉长电弧,可使弧隙的电场强度骤降,同时使电弧的表面突然增大,有利于电弧的冷却与带电质点向周围介质中扩散与离子复合。

6-4什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？答:弧隙介质强度恢复过程就是指电弧电流过零时电弧熄灭,而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

弧隙介质强度主要由断路器灭弧装置的结构与灭弧介质的性质所决定,随断路器形式而异。

弧隙电压恢复过程就是指电弧电流自然过零后,电源施加于弧隙的电压,将从不大的电弧熄灭电压逐渐增长,一直恢复到电源电压的过程,这一过程中的弧隙电压称为恢复电压。

实际操作题1、切换变压器中性点接地开关如何操作？答:切换原则是保证电网不失去接地点，采用先合后拉的操作方法：1、合上备用接地点的隔离开关;2、拉开工作接地点的隔离开关;3、将零序保护切换到中性点接地的变压器上去。

2、变压器有载调压装置的电动调压失灵时，用什么方法调压?答：变压器有载调压装置的电动调压失灵时，可以用手动调压。

手动调压前先切除自动控制调压电源,然后用手柄调压.根据摇动手柄的圈数（按厂家规定）和分接开关指示的位置，将变压器调到所需分接头。

如果是单相变压器组，应将三相同时调压。

3、母线故障处理时，为什么母线侧隔离开关要“先拉后合”？答：在处理母线故障时，如果按照常规方法操作，将两母线隔离开关同时合上，就可能将故障母线与非故障母线并列运行,而再次造成运行母线人为短路.因此,应先拉开故障母线上隔离开关，后合上运行母线上的隔离开关.4、断路器停电操作后应检查那些项目？答：1、红灯应熄灭,绿灯应亮；2、操作机构的分合指示器应在分闸位置；3、电流表指示应为零.5、变压器运行中遇到三相电压不平衡现象如何处理？答:如果三相电压不平衡时,应先检查三相负荷情况。

对D,y接线的三相变压器，如三相电压不平衡，电压超过5%以上则可能是变压器有匝间短路，须停电处理。

对Y，y接线的变压器,在轻负荷时允许三相对地电压相差10%；在重负荷的情况下要力求三相电压平衡。

6、新设备的充电为什么要由远离电源一侧的断路器进行?答:新设备的充电由远离电源一侧的断路器进行,在这种情况下充电时，系统的阻抗值较大,短路电流小，设备的损坏程度较轻；另外，万一被充电的设备有故障，而断路器拒动时,可由上一级断路器延时切除故障，防止事故扩大。

7、对隔离开关有哪几项基本要求？答：1、隔离开关应有明显的断开点；2、隔离开关断开点间应具有可靠的绝缘;3、应具有足够的短路稳定性；4、要求结构简单、动作可靠;5、主隔离开关与其接地开关间应相互闭锁。

8、操作隔离开关时为什么必须戴绝缘手套？答：操作隔离开关戴绝缘手套，是考虑到万一发生误操作时，可能引起弧光接地短路而导致设备接地部分对地电位升高,危及操作员的安全.对于小接地电流系统当变电站接地网电阻小于允许时也可能产生较高的跨步电压,因此操作时必须戴绝缘手套。

电压互感器在使用中相位正确非常关键，这就要求接线极性一定要对应，一旦引出端子用错，造成极性用反将会使电压相位变化180°，因而一般其一次、二次侧都会标出极性。

电压互感器在运行中一定要保证二次侧不能短路，因为其在运行时是一个内阻极小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。

若二次侧短路时，负载阻抗为零，将产生很大的短路电流，巨大的发热会将互感器烧坏，甚至导致发生设备爆炸事故。

在运行中为了达到对电压互感器的良好保护，可以采取以下措施：(1) 二次侧熔断器是保证电压互感器安全运行的可靠措施，必须选择适当的熔断器，并加装闭锁装置。

(2) 为避免开口三角绕组两端在电压不平衡的情况下，长时间存在较高电压。

在开口三角绕组两端加装并联电阻，并联电阻在开口三角感应出零序电压时，使零序电流得以流通，对高压线圈产生去磁作用，从而也能抑制谐振。

(3) 在绝缘监察装置回路中，为了使绝缘监察继电器和电压表能正确反映电网的接地故障，还必须注意与电压互感器以及结构等有关的问题。

即为了反映每相对地电压，电压互感器高压侧的每相绕组必须接在相与地之间，高压绕组必须呈星形接地，而且还要有中性点接地，同时，电压互感器的低压侧两绕组也必须有一点接地。

(4) 在10 kV以下配电网络中，电源侧的中性点是不直接接地的，电压互感器的中性点接地。

因此由于系统操作，开关合闸不同期及单相接地等原因，常常出现过电压，引起电压互感器高压熔丝熔断、冒烟甚至烧毁。

因此必须选用伏安特性比较好的电压互感器或在中性点加装阻尼电阻。

(5) 对于电容式电压互感器，有一个末屏点，也就是一次线圈的非极性端。

在运行中末屏可以采取两种方式：一种是末屏直接接地，这样在雷击或者振荡等情况下，一次侧若出现过电压可以有效防止烧毁；如果末屏不直接接地，那么必须在末屏和地之间设击穿间隙，这样在出现过电压时能够通过间隙放电而释放。

2 电压互感器故障处理2.1 电压互感器二次熔丝熔断当互感器二次熔丝熔断时，会出现下列现象：有预告音响；“电压回路断线”光字牌会亮；电压表、有功和无功功率表的指示值会降低或到零；故障相的绝缘监视表计的电压会降低或到零；“备用电源消失”光字牌会亮；在变压器、发电机严重过流时，互感器熔丝熔断，低压过流保护可能误动［1］。

电压互感器的一次回路核相及接线1. 引言本文档旨在介绍电压互感器的一次回路核相及接线方法。

电压互感器是电力系统中常用的测量设备，用于测量高电压，并将其转化为适用于保护、控制等用途的低电压信号。

2. 一次回路核相在进行电压互感器的接线前，首先需要进行一次回路的核相。

核相是指确定互感器的一次绕组与电力系统的相序一致，确保测量结果的准确性。

核相的步骤如下：1. 断开电源：在进行核相操作前，必须断开电源，确保操作的安全性。

2. 连接接地线：将电源的相线与接地线连接，以确保操作的安全性。

3. 检查示数仪表：使用示数仪表检查电源电压和相序是否正确。

4. 连接互感器：将一次绕组的任意两相与电源的相线连接（例如A相与电源相线连接）。

5. 检查示数仪表：再次使用示数仪表检查电源电压和相序是否正确。

如果正确，则表示互感器的一次回路核相成功。

6. 核实其他相：按照上述步骤，逐一核实其他相的连接。

3. 互感器的接线当完成一次回路的核相后，即可进行互感器的接线操作。

互感器的接线步骤如下：1. 断开电源：在进行接线操作前，必须断开电源，确保操作的安全性。

2. 连接PT端子：将电压互感器的PT端子（即一次绕组）与电力系统的相线连接。

3. 连接CT端子：将电压互感器的CT端子（即二次绕组）与测量、保护、控制设备等相应的装置连接。

4. 验证接线：再次检查接线的准确性和安全性，确保互感器能正常工作。

4. 总结通过对电压互感器的一次回路核相及接线方法的描述，我们可以确保互感器与电力系统相序一致，使测量结果准确可靠。

在进行核相和接线操作时，务必注意操作的安全性，遵循相关的操作规程和安全要求。

请注意，本文档所提供的内容仅为一般性原则和方法，具体操作还需结合互感器的具体型号和相关设备的要求进行。

电压互感器二次回路中熔断器的配置原则电压互感器是用于测量高电压、高电流等信号的一种重要电力设备。

在其二次回路中，熔断器作为一种重要的保护元件，可有效保护电压互感器及其接线。

熔断器的正确配置非常重要，因为错误的配置可能导致电压互感器的损坏或事故发生。

本文将介绍电压互感器二次回路中熔断器的配置原则。

1. 了解熔断器的工作原理熔断器是一种电器保护装置，可以在电路中起到保护设备免受电流过载或短路的损害作用。

熔断器的主要工作原理是通过熔断器内部的熔丝来切断电路，以防止电路过载而引起的损坏。

因此，要正确配置熔断器，首先必须了解其工作原理。

2. 确定熔断器的额定电流和额定电压在选择熔断器时，必须考虑电压互感器的额定电流和额定电压。

熔断器的额定电流必须大于电流互感器的额定电流，以确保熔丝不会因过载而熔断。

同时，熔断器的额定电压也必须大于电压互感器的额定电压，以确保其可以安全地承受电压互感器的输出电压。

3. 选择正确的熔断器类型根据电压互感器的具体应用场景和技术要求，选择合适的熔断器类型非常重要。

通常，熔断器可分为快速型和慢速型。

在某些应用场景下，需要选择快速型熔断器，以确保熔丝能够快速熔断断开电路。

在另一些应用场景下，慢速型熔断器则更为适合，以防止误操作引起的不必要的断路。

4. 确定熔断器的冲击电流承受能力一般情况下，在电路中，会出现短时间内电流瞬时升高的情况，称之为“冲击电流”。

这种电流会对熔丝产生不同程度的熔化及烧损，因此在选择熔断器时，必须确保其具有足够的冲击电流承受能力，以保证电路的平稳运行。

5. 确定熔断器的跳闸特性和时间特性在熔断器的选型中，需要考虑熔断器的跳闸特性和时间特性。

通常，熔断器的跳闸特性可以分为慢动作跳闸和快速跳闸两种，而熔断器的时间特性可以分为热敏时间和动作时间两种。

在选择熔断器时，必须根据电路的工作特性和要求，综合考虑这些因素，以确定最合适的熔断器类型。

6. 确定熔断器的过流保护范围在电路中，过流保护范围指在熔断器专用的额定电流范围内，熔丝保持完好状态，且在过载电流情况下，能快速自动熔断的最大电流范围。

发电厂电气不分第五版部分课后题标准答案1、什么叫电气主接线？对电气主接线有哪些基本要求？答：电气主接线又称为电气一次接线，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。

基本要求：可靠性、灵活性和经济性。

2、电气主接线有哪些基本形式？绘图并说明各接线形式的优缺点。

答：单母线接线及单母线分段接线；双母线接线及双母线分段接线；带旁路母线的单母线和双母线接线；一台半断路器及三分之四台断路器接线；变压器母线组接线；单元接线；桥形接线；角形接线。

3、在主接线方案比较中主要从哪些方面来考虑其优越性？答：经济比较；可靠性、灵活性，包括大型电厂、变电站对主接线可靠性若干指标的定量计算，最后确定最终方案。

5、某220kV系统的变电所，拟装设两台容量为50MV A的主变压器，220kV有两回出线，同时有穿越功率通过，中压为110kV，出线为4回，低压为10kV，有12回出线，试拟定一技术较为合理的主接线方案，并画出主接线图加以说明。

答：220kv 2回双母线带旁母；110kv 4回单母线分段带旁母；10kv 12回双母线不分段；作业：P62页2-1，2-62-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？注：基本是没有写错的啊就是有些同学的答案不全需要把一次设备和二次设备的功能和设备类型名称写全2-6 简述交流500kv变电站电气主接线形式及其特点4-2 隔离开关与断路器的主要区别何在？在运行中，对它们的操作程序应遵循哪些重要原则？答：断路器带有专门灭弧装置，可以开断负荷电流和短路故障电流；隔离开关无灭弧装置，主要作用是在检修时可形成明显开断点。

操作中需要注意不可带负荷拉刀闸，送电时先合母线侧隔离开关再合线路侧隔离开关最后合上断路器停电时先断开断路器再断开线路侧隔离开关最后断开母线侧隔离开关4-3 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或分段断路器兼做旁路断路器，各有什么特点？检修出现断路器时，如何操作？答：主母线主要作用是汇集和分配电能；旁路母线的作用主要体现在检修出现断路器时，可用旁路断路器代替出线断路器以使出线断路器可以不停电检修。

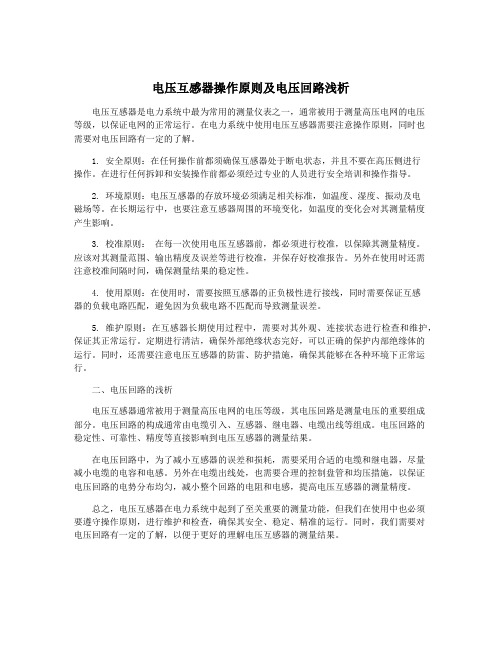

电压互感器操作原则及电压回路浅析电压互感器是电力系统中最为常用的测量仪表之一，通常被用于测量高压电网的电压等级，以保证电网的正常运行。

在电力系统中使用电压互感器需要注意操作原则，同时也需要对电压回路有一定的了解。

1. 安全原则：在任何操作前都须确保互感器处于断电状态，并且不要在高压侧进行操作。

在进行任何拆卸和安装操作前都必须经过专业的人员进行安全培训和操作指导。

2. 环境原则：电压互感器的存放环境必须满足相关标准，如温度、湿度、振动及电磁场等。

在长期运行中，也要注意互感器周围的环境变化，如温度的变化会对其测量精度产生影响。

3. 校准原则：在每一次使用电压互感器前，都必须进行校准，以保障其测量精度。

应该对其测量范围、输出精度及误差等进行校准，并保存好校准报告。

另外在使用时还需注意校准间隔时间，确保测量结果的稳定性。

4. 使用原则：在使用时，需要按照互感器的正负极性进行接线，同时需要保证互感器的负载电路匹配，避免因为负载电路不匹配而导致测量误差。

5. 维护原则：在互感器长期使用过程中，需要对其外观、连接状态进行检查和维护，保证其正常运行。

定期进行清洁，确保外部绝缘状态完好，可以正确的保护内部绝缘体的运行。

同时，还需要注意电压互感器的防雷、防护措施，确保其能够在各种环境下正常运行。

二、电压回路的浅析电压互感器通常被用于测量高压电网的电压等级，其电压回路是测量电压的重要组成部分。

电压回路的构成通常由电缆引入、互感器、继电器、电缆出线等组成。

电压回路的稳定性、可靠性、精度等直接影响到电压互感器的测量结果。

在电压回路中，为了减小互感器的误差和损耗，需要采用合适的电缆和继电器，尽量减小电缆的电容和电感。

另外在电缆出线处，也需要合理的控制盘管和均压措施，以保证电压回路的电势分布均匀，减小整个回路的电阻和电感，提高电压互感器的测量精度。

总之，电压互感器在电力系统中起到了至关重要的测量功能，但我们在使用中也必须要遵守操作原则，进行维护和检查，确保其安全、稳定、精准的运行。
