CJ12,4003交流接触器电磁系统设计要点

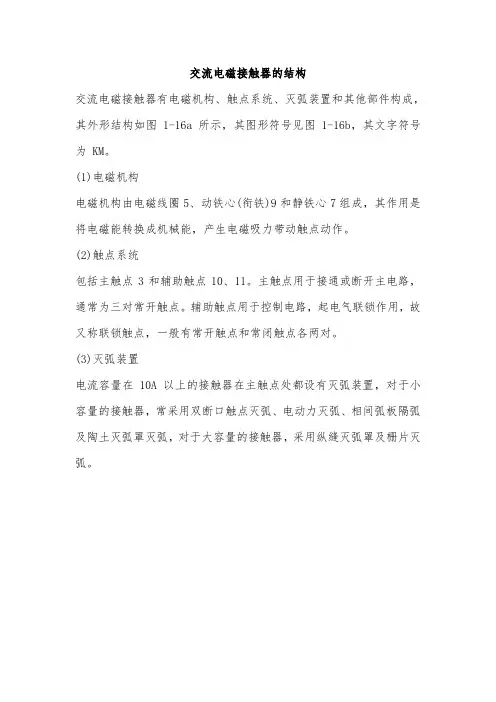

交流电磁接触器的结构
交流电磁接触器有电磁机构、触点系统、灭弧装置和其他部件构成，其外形结构如图 1-16a 所示，其图形符号见图1-16b，其文字符号为 KM。

(1)电磁机构
电磁机构由电磁线圈5、动铁心(衔铁)9和静铁心7组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

(2)触点系统
包括主触点3和辅助触点10、11。

主触点用于接通或断开主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般有常开触点和常闭触点各两对。

(3)灭弧装置
电流容量在10A 以上的接触器在主触点处都设有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧，对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

(4)其他部件
包括反作用弹簧4、缓冲弹簧8、触点压力弹簧片2、传动机构及外壳等。

交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，广泛应用于电力系统、工业自动化控制、家用电器等领域。

它的主要作用是控制电路的开关，实现电气设备的启动、住手、正反转等功能。

本文将详细介绍交流接触器的结构和工作原理。

一、交流接触器的结构交流接触器主要由触点系统、电磁系统和辅助系统组成。

1. 触点系统：触点系统是交流接触器的核心部份，它由固定触点和动触点组成。

固定触点固定在接触器本体上，而动触点则通过电磁系统的作用进行开合运动。

触点通常由优质的导电材料制成，如铜合金，以确保良好的导电性能和耐磨性。

2. 电磁系统：电磁系统是交流接触器实现开合动作的关键部份。

它由线圈、铁芯和机械结构组成。

当线圈通电时，产生的磁场会使铁芯受力，进而带动动触点的开合运动。

电磁系统通常采用交流电源供电，通过控制线圈电流的大小和方向，可以实现接触器的闭合和断开。

3. 辅助系统：辅助系统包括接线端子、触点保护装置和辅助触点等。

接线端子用于连接交流接触器与外部电路，触点保护装置则可以保护触点免受过大的电流和电压的伤害。

辅助触点通常用于实现接触器的信号传递和辅助控制。

二、交流接触器的工作原理交流接触器的工作原理可以分为闭合过程和断开过程。

1. 闭合过程：当线圈通电时，电磁系统产生的磁场会使铁芯受力，带动动触点与固定触点接触，实现闭合。

闭合过程中，由于动触点与固定触点的接触面积较小，接触电阻较大，因此会产生一定的接触电压降和发热。

为了减小接触电阻和延长触点寿命，通常会在接触面涂覆一层导电材料，如银合金。

2. 断开过程：当线圈断电时，电磁系统的磁场消失，铁芯受力减小，动触点受弹簧力的作用迅速分离，实现断开。

断开过程中，由于动触点与固定触点的分离速度较快，产生的电弧会在触点间形成，导致电弧现象。

为了防止电弧对触点造成损坏，通常会在接触器中加入灭弧装置，如灭弧线圈或者灭弧磁铁。

三、交流接触器的特点和应用交流接触器具有以下特点：1. 轻巧灵便：交流接触器体积小、分量轻，安装方便，适合于各种空间限制的场合。

交流接触器设计
摘要：本次设计的是交流接触器，在分析样机的基础下，选取最优的设计方案进行设计。

交流接触器从结构上看主要是由触头灭弧系统、电磁系统及灭弧系统三部分组成。

设计的主要内容为:触头系统设计与计算，灭弧系统设计与计算和电磁系统设计与计算。

给出了交流接触器的设计、工作原理、设计分析及结论。

关键词：交流接触器电弧触头电磁铁
Design for Ac contactor
ABSTRACT:the design is ac contactor, on the analysis of the prototype basis, the selection of the optimum design scheme design. Ac contactor from the structure is mainly composed of contacts arcing system, electromagnetic system and arcing system of three parts. Design of the main content is: contacts system design and calculation, arcing system design and calculation and electromagnetic system design and calculation. Given the ac contactor design, working principle and design analysis and conclusions.
Keywords: ac contactor arc touch head electromagnet。

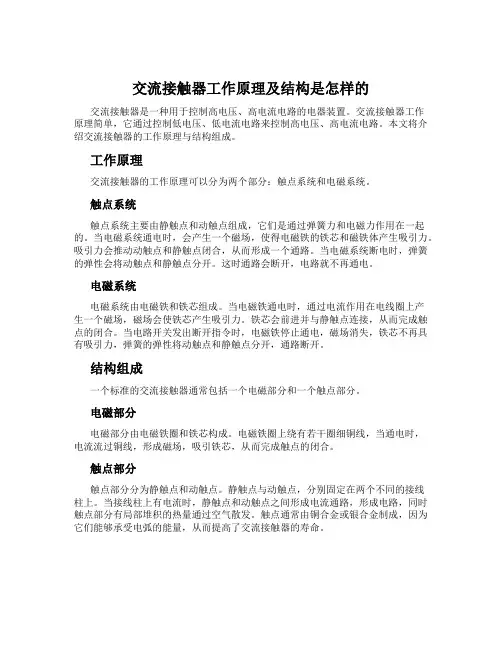

交流接触器工作原理及结构是怎样的交流接触器是一种用于控制高电压、高电流电路的电器装置。

交流接触器工作原理简单，它通过控制低电压、低电流电路来控制高电压、高电流电路。

本文将介绍交流接触器的工作原理与结构组成。

工作原理交流接触器的工作原理可以分为两个部分：触点系统和电磁系统。

触点系统触点系统主要由静触点和动触点组成，它们是通过弹簧力和电磁力作用在一起的。

当电磁系统通电时，会产生一个磁场，使得电磁铁的铁芯和磁铁体产生吸引力。

吸引力会推动动触点和静触点闭合，从而形成一个通路。

当电磁系统断电时，弹簧的弹性会将动触点和静触点分开。

这时通路会断开，电路就不再通电。

电磁系统电磁系统由电磁铁和铁芯组成。

当电磁铁通电时，通过电流作用在电线圈上产生一个磁场，磁场会使铁芯产生吸引力。

铁芯会前进并与静触点连接，从而完成触点的闭合。

当电路开关发出断开指令时，电磁铁停止通电，磁场消失，铁芯不再具有吸引力，弹簧的弹性将动触点和静触点分开，通路断开。

结构组成一个标准的交流接触器通常包括一个电磁部分和一个触点部分。

电磁部分电磁部分由电磁铁圈和铁芯构成。

电磁铁圈上绕有若干圈细铜线，当通电时，电流流过铜线，形成磁场，吸引铁芯，从而完成触点的闭合。

触点部分触点部分分为静触点和动触点。

静触点与动触点，分别固定在两个不同的接线柱上。

当接线柱上有电流时，静触点和动触点之间形成电流通路，形成电路，同时触点部分有局部堆积的热量通过空气散发。

触点通常由铜合金或银合金制成，因为它们能够承受电弧的能量，从而提高了交流接触器的寿命。

其他除了电磁部分和触点部分以外，交流接触器还包括一个承载器，一个接线柱等组成部分，当这些组成部分协同工作时，交流控制器才能正常工作。

总结交流接触器是一种高电压、高电流控制装置，它通过电磁系统和触点系统的协同工作来完成通电和断电的控制。

在交流接触器中，电磁部分和触点部分是两个相互独立的供电部分。

当电磁部分通电或者断电，则会控制触点部分，实现通电或者断电的控制。

交流接触器结构与工作原理交流接触器是一种常用的电气控制装置，用于控制电路的开关。

它可以实现对电路的自动控制，广泛应用于工业生产、电力系统、交通运输等领域。

了解交流接触器的结构和工作原理对于电气工程师和相关行业的从业人员非常重要。

本文将详细介绍交流接触器的结构和工作原理。

一、结构交流接触器通常由电磁系统、触点系统、弹簧系统和外壳组成。

1. 电磁系统：交流接触器的电磁系统是其核心部份，用于产生磁场以控制触点的闭合和断开。

电磁系统通常由电磁线圈和铁芯组成。

电磁线圈是由绝缘导线绕制而成，当通电时会产生磁场。

铁芯起到集中磁力线的作用，增强电磁系统的磁力。

2. 触点系统：交流接触器的触点系统用于实现电路的开关功能。

触点通常由主触点和辅助触点组成。

主触点负责承载电流，辅助触点则用于辅助控制电路。

触点采用导电材料制成，通常是银合金或者铜合金，具有良好的导电性和耐磨性。

3. 弹簧系统：交流接触器的弹簧系统用于控制触点的闭合和断开。

弹簧通常由弹簧片和弹簧片座组成。

当电磁系统通电时，弹簧片受到电磁力的作用，使触点闭合。

当电磁系统断电时，弹簧片恢复原状，触点断开。

4. 外壳：交流接触器的外壳起到保护内部元件的作用，同时也起到隔离和防护的作用。

外壳通常由绝缘材料制成，能够防止电流外泄和触电事故的发生。

二、工作原理交流接触器的工作原理可以简单概括为：通过电磁系统产生磁场，使触点闭合或者断开，从而控制电路的通断。

具体来说，交流接触器的工作过程如下：1. 电磁系统工作：当交流接触器通电时，电磁线圈中的电流激励产生磁场。

磁场作用于铁芯上的吸引片，使其受力并向下挪移。

2. 触点闭合：吸引片向下挪移时，通过连杆机构将力传递给触点系统。

触点系统受到力的作用，使主触点和辅助触点闭合。

闭合后，电路中的电流可以通过触点流动。

3. 电路通断：当触点闭合后，电路中的电流可以正常通断。

触点的闭合和断开状态由电磁系统的通断控制。

4. 断电状态：当交流接触器断电时，电磁线圈中的电流消失，磁场消失。

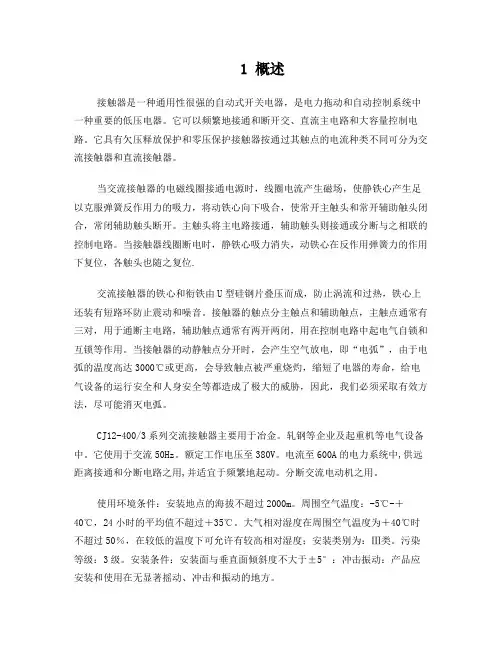

1 概述接触器是一种通用性很强的自动式开关电器，是电力拖动和自动控制系统中一种重要的低压电器。

它可以频繁地接通和断开交、直流主电路和大容量控制电路。

它具有欠压释放保护和零压保护接触器按通过其触点的电流种类不同可分为交流接触器和直流接触器。

当交流接触器的电磁线圈接通电源时，线圈电流产生磁场，使静铁心产生足以克服弹簧反作用力的吸力，将动铁心向下吸合，使常开主触头和常开辅助触头闭合，常闭辅助触头断开。

主触头将主电路接通，辅助触头则接通或分断与之相联的控制电路。

当接触器线圈断电时，静铁心吸力消失，动铁心在反作用弹簧力的作用下复位，各触头也随之复位.交流接触器的铁心和衔铁由U型硅钢片叠压而成，防止涡流和过热，铁心上还装有短路环防止震动和噪音。

接触器的触点分主触点和辅助触点，主触点通常有三对，用于通断主电路，辅助触点通常有两开两闭，用在控制电路中起电气自锁和互锁等作用。

当接触器的动静触点分开时，会产生空气放电，即“电弧”，由于电弧的温度高达3000℃或更高，会导致触点被严重烧灼，缩短了电器的寿命，给电气设备的运行安全和人身安全等都造成了极大的威胁，因此，我们必须采取有效方法，尽可能消灭电弧。

CJ12-400/3系列交流接触器主要用于冶金。

轧钢等企业及起重机等电气设备中。

它使用于交流50Hz。

额定工作电压至380V。

电流至600A的电力系统中,供远距离接通和分断电路之用,并适宜于频繁地起动。

分断交流电动机之用。

使用环境条件：安装地点的海拔不超过2000m。

周围空气温度：-5℃-＋40℃，24小时的平均值不超过＋35℃。

大气相对湿度在周围空气温度为＋40℃时不超过50％，在较低的温度下可允许有较高相对湿度；安装类别为：Ⅲ类。

污染等级：3级。

安装条件：安装面与垂直面倾斜度不大于±5°：冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点：CJ12系统交流接触器为开启式，其结构为条架平面布置电磁系统居右，主触头居中，辅助触头居左，并装有可转动的停档，整个布置便于监视和维修。

第1章绪论1.1引言我国经济建设在发展，电网容量在增大，电力传动技术在革新，对电器提出的要求越来越高。

例如，对低压控制电器，要继续提高使用寿命和操作频率，缩小产品体积和减轻重量。

低压控制电器主要用于电力拖动系统中，对电动机的运行进行控制、调节与保护的电器。

依靠人力操作的控制电器称为手动控制电器，根据信号能自动完成动作的称为自动控制电器。

接触器是在正常的工作条件下，主要作用频繁地接通和分断交、直流主电路，并可以远距离控制的电器，其主要控制对象是电动机，也可以用于控制其他电力负载一种适用于远距离频繁地接通和分断交流主电路及大容量控制电路的电器。

它主要作用控制交流感应电动机的启动、停止、反转、调速、并与热继电器或其他适当的保护装置组合，保护电动机可能发生的过载或断相，也可用于控制其他电力负载如热电器、照明、电焊机，电容组等。

接触器的触头系统可以用电磁铁、压缩空气或液体压力驱动，因而可以分为电磁接触器、气动接触器和液压接触器等。

近年来还出现了由晶闸管等组成的无触点接触器。

随着改革开放的进一步深化，国民经济上新台阶。

农业机械话及工业自动话程度将不断提高，电器的使用范围日益广大，对品种、产量及质量的要求日益提高，电器制造业已成为国民经济建设中重要的一环。

在开始按照要求预先选定两种不同形式的电磁铁，再根据一些给定的参数计算出主、辅助触头的参数，重点在解决触头材料的问题，使得设计的产品更加可靠。

1.2 交流接触器的基本组成及工作原理交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

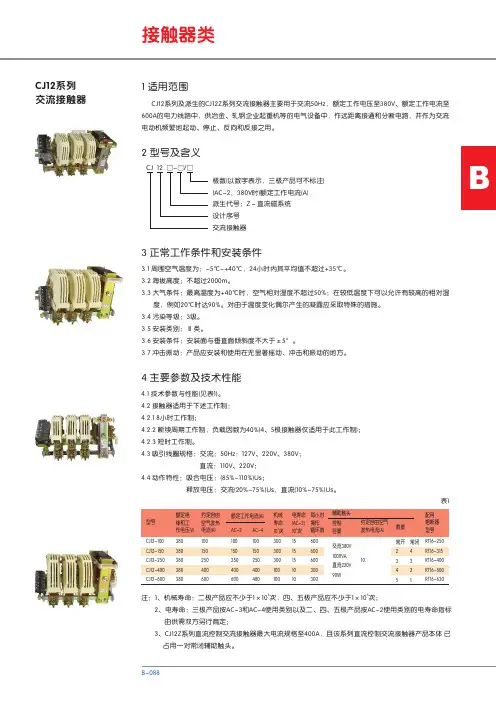

B1 适用范围CJ12系列交流接触器CJ12系列及派生的CJ12Z系列交流接触器主要用于交流50Hz，额定工作电压至380V、额定工作电流至600A的电力线路中，供冶金、轧钢企业起重机等的电气设备中，作远距离接通和分断电路，并作为交流电动机频繁地起动、停止、反向和反接之用。

CJ 12 □-□/□3.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低温度下可以允许有较高的相对湿 度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

4.1 技术参数与性能(见表1)。

4.2 接触器适用于下述工作制：4.2.1 8小时工作制；4.2.2 断续周期工作制，负载因数为40%(4、5极接触器仅适用于此工作制)；4.2.3 短时工作制。

4.3 吸引线圈规格：交流：50Hz：127V、220V、380V；直流：110V、220V；4.4 动作特性：吸合电压：(85%~110%)Us；释放电压：交流(20%~75%)Us，直流(10%~75%)Us。

交流380V1000VA直流220V90WCJ12-150CJ12-250CJ12-400CJ12-60038038038038015025040060015025040060015025040048030030010010015151010600600300300常开234510RT16-315RT16-400RT16-500RT16-630表165注：1、机械寿命：二极产品应不少于1×10次，四、五极产品应不少于1×10次；2、电寿命：三极产品按AC-3和AC-4使用类别以及二、四、五极产品按AC-2使用类别的电寿命指标 由供需双方另行商定；3、CJ12Z系列直流控制交流接触器最大电流规格至400A，且该系列直流控制交流接触器产品本体 已 占用一对常闭辅助触头。

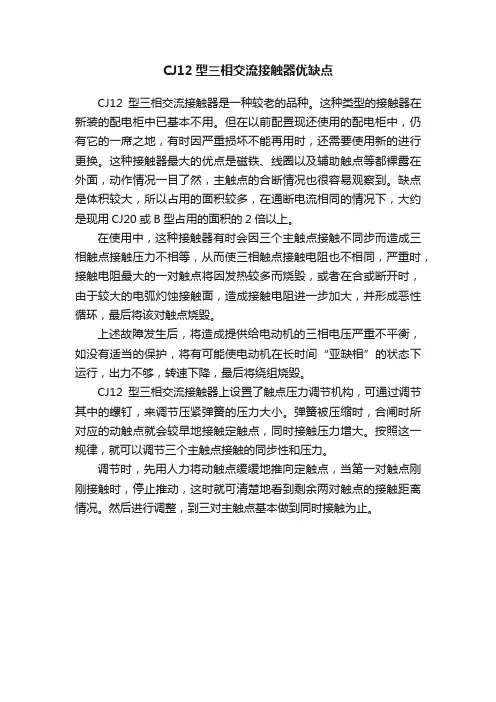

CJ12型三相交流接触器优缺点
CJ12型三相交流接触器是一种较老的品种。

这种类型的接触器在新装的配电柜中已基本不用。

但在以前配置现还使用的配电柜中，仍有它的一席之地，有时因严重损坏不能再用时，还需要使用新的进行更换。

这种接触器最大的优点是磁铁、线圈以及辅助触点等都裸露在外面，动作情况一目了然，主触点的合断情况也很容易观察到。

缺点是体积较大，所以占用的面积较多，在通断电流相同的情况下，大约是现用CJ20或B型占用的面积的2倍以上。

在使用中，这种接触器有时会因三个主触点接触不同步而造成三相触点接触压力不相等，从而使三相触点接触电阻也不相同，严重时，接触电阻最大的一对触点将因发热较多而烧毁，或者在合或断开时，由于较大的电弧灼蚀接触面，造成接触电阻进一步加大，并形成恶性循环，最后将该对触点烧毁。

上述故障发生后，将造成提供给电动机的三相电压严重不平衡，如没有适当的保护，将有可能使电动机在长时间“亚缺相”的状态下运行，出力不够，转速下降，最后将绕组烧毁。

CJ12型三相交流接触器上设置了触点压力调节机构，可通过调节其中的螺钉，来调节压紧弹簧的压力大小。

弹簧被压缩时，合闸时所对应的动触点就会较早地接触定触点，同时接触压力增大。

按照这一规律，就可以调节三个主触点接触的同步性和压力。

调节时，先用人力将动触点缓缓地推向定触点，当第一对触点刚刚接触时，停止推动，这时就可清楚地看到剩余两对触点的接触距离情况。

然后进行调整，到三对主触点基本做到同时接触为止。

交流接触器结构与工作原理一、引言交流接触器是一种常用的电气控制器件，广泛应用于各种电气设备和系统中。

本文将详细介绍交流接触器的结构和工作原理，以匡助读者更好地理解和应用交流接触器。

二、交流接触器的结构交流接触器普通由电磁系统和接点系统两部份组成。

1. 电磁系统电磁系统是交流接触器的核心部份，它由电磁铁和铁芯组成。

电磁铁由线圈和铁芯构成，线圈通电时会产生磁场，磁场作用于铁芯，使得铁芯受力，进而控制接点的闭合和断开。

电磁系统的结构设计和工作参数的选择直接影响着交流接触器的性能和可靠性。

2. 接点系统接点系统是交流接触器的输出部份，它由主触点和辅助触点组成。

主触点普通由银合金材料制成，具有良好的导电性能和耐磨性，能够承受较大的电流和电压。

辅助触点用于控制电磁铁的通断，普通由铜材料制成。

接点系统的设计和创造质量直接关系到交流接触器的寿命和可靠性。

三、交流接触器的工作原理交流接触器的工作原理基于电磁感应和电磁力的作用。

1. 吸合过程当交流接触器的线圈通电时，线圈中产生的磁场作用于铁芯，使得铁芯受力，向下运动。

铁芯的运动会带动触点系统，使得主触点闭合。

主触点闭合后，电流可以通过交流接触器，从而实现对电气设备的控制。

2. 断开过程当交流接触器的线圈断电时，线圈中的磁场消失，铁芯失去受力，弹簧的作用力使得铁芯向上运动。

铁芯的运动会带动触点系统，使得主触点断开。

主触点断开后，电流无法通过交流接触器，从而实现对电气设备的断电控制。

四、交流接触器的应用交流接触器广泛应用于各种电气设备和系统中，如电动机起动和控制、照明系统控制、空调系统控制等。

1. 电动机起动和控制交流接触器可以用于电动机的起动和控制。

通过控制交流接触器的通断，可以实现对电动机的启动、住手和正反转等操作。

2. 照明系统控制交流接触器可以用于照明系统的控制。

通过控制交流接触器的通断，可以实现对照明灯具的开关控制和亮度调节。

3. 空调系统控制交流接触器可以用于空调系统的控制。

交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，广泛应用于电力系统、工业自动化和家电等领域。

它主要用于控制电路的开关和断开，实现电气设备的启动、停止和保护。

本文将详细介绍交流接触器的结构和工作原理。

一、交流接触器的结构交流接触器主要由电磁系统、触点系统和辅助系统组成。

1. 电磁系统电磁系统是交流接触器的核心部分，它由电磁线圈和铁磁系统组成。

电磁线圈是交流接触器的电源，当通入电流时，它会产生磁场。

铁磁系统由铁芯和固定在铁芯上的移动铁片组成，它们的作用是增强磁场并传递力量。

2. 触点系统触点系统是交流接触器的开关部分，它由固定触点和移动触点组成。

固定触点固定在交流接触器的主体上，而移动触点则由电磁系统的铁磁系统控制。

当电磁线圈通电时，移动铁片会受到磁力吸引，使得移动触点与固定触点接触或分离，从而实现电路的闭合或断开。

3. 辅助系统辅助系统包括控制回路、继电器和辅助触点等。

它们的作用是提供额外的功能和保护，例如过载保护、短路保护和远程控制等。

二、交流接触器的工作原理交流接触器的工作原理基于电磁感应和电磁力的作用。

1. 吸合过程当交流接触器的电磁线圈通电时，电流通过线圈产生磁场。

磁场使得铁磁系统的移动铁片受到吸引力，移动触点与固定触点接触，闭合电路。

此时，交流接触器处于吸合状态，电流可以通过触点流过，实现电路的通断控制。

2. 断开过程当交流接触器的电磁线圈断电时，磁场消失，移动铁片失去吸引力，移动触点与固定触点分离，断开电路。

此时，交流接触器处于断开状态，电流无法通过触点流过。

3. 辅助系统的作用辅助系统在交流接触器的工作中发挥着重要的作用。

例如，过载保护功能可以通过辅助触点和继电器实现。

当电路中的电流超过设定值时，继电器会被触发，使得辅助触点断开，从而保护电气设备不受损坏。

三、交流接触器的应用交流接触器广泛应用于各个领域，主要用于电力系统、工业自动化和家电等方面。

1. 电力系统在电力系统中，交流接触器常用于电力传输、配电和变电站等环节。

交流接触器结构与工作原理交流接触器是一种电气控制装置，常用于工业自动化系统中。

它主要用于控制电路的开关和断开，以实现电流的控制和保护。

本文将详细介绍交流接触器的结构和工作原理。

一、交流接触器的结构交流接触器通常由以下几部份组成：1. 触点系统：触点系统是交流接触器的核心部份，它由静触点和动触点组成。

静触点固定在接触器的底座上，动触点则通过电磁力或者机械力来控制其开合。

触点通常由银合金或者铜合金制成，以确保良好的导电性能和耐久性。

2. 电磁系统：电磁系统由电磁线圈和铁芯组成。

当电磁线圈通电时，产生的磁场会吸引动触点，使其与静触点接触或者分离，从而控制电路的开关状态。

电磁线圈通常由绝缘导线绕制而成，以防止电流泄漏。

3. 弹簧系统：弹簧系统用于控制动触点的开合速度和力度。

它可以确保触点在闭合时具有良好的接触压力，并在断开时迅速分离，以避免产生火花和电弧。

4. 辅助触点：一些交流接触器还配备了辅助触点，用于实现额外的控制功能。

辅助触点可以与其他电器设备连接，以实现信号传输、报警和故障保护等功能。

二、交流接触器的工作原理交流接触器的工作原理基于电磁感应和电磁吸引力。

当控制电路通电时，电流通过电磁线圈，产生的磁场会吸引动触点，使其与静触点接触。

这样，主电路就会闭合，电流可以流过接触器，并驱动被控设备工作。

当控制电路断电时，电磁线圈中断电流，磁场消失，动触点由于弹簧的作用力迅速分离，与静触点断开。

这样，主电路就会断开，电流住手流动，被控设备住手工作。

交流接触器的工作过程非常快速，通常在几毫秒内完成。

它具有可靠的断开和闭合功能，能够承受高电流和高压，因此被广泛应用于各种电气控制系统中。

三、交流接触器的应用交流接触器广泛应用于工业自动化、电力系统、机械设备和家用电器等领域。

以下是一些常见的应用场景：1. 电动机控制：交流接触器可以用于电动机的启动、住手和反转控制。

通过控制接触器的开合状态，可以实现电动机的正反转和快速刹车。

沟通接触器结构及工作原理 - 接触器接触器的组成：电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。

沟通接触器结构触头系统：主触头、帮助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧原理：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。

它用于电动机频繁起动和远距离把握，使操作更加平安便利。

接触器是应用较多的主要低压电器之一。

一、接触器接触器是靠电磁力操作的，按操作电源不同可分为直流和沟通两大类。

两类结构大致相同。

图一为接触器实物，图二为接触器的内部结构、文字符号。

图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构，上段为热固塑料躯壳。

上面固定着帮助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。

底座有螺钉固定孔，下部还装有用于IEC 标准35mm槽轨的锁扣。

1、电磁系统。

电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止沟通电流过零时衔铁的振动。

2、触头部分包括三对主触头和四对帮助触头。

主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。

静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。

触头分成常开(NO)和常闭(NC)两类。

线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。

该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。

帮助触头只允许用于电流较小的把握电路中。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外，还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种。

一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态，它的常闭触头闭合，常开触头断开。

按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作(反作用力弹簧被压缩)。

常闭触头断开，常开触头闭合。

松开按钮7，电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1）电磁机构交流接触器的电磁机构由铁心(两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式，衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

（2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型，用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3）灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧，灭弧装置可使电弧迅速熄灭，减轻电弧对触头的烧蚀和防止相间短路。

交流接触器教案设计教案标题：交流接触器教案设计教案目标：1. 理解交流接触器的基本原理和结构。

2. 能够正确连接和使用交流接触器。

3. 掌握交流接触器的常见故障排除方法。

教学目标：1. 知识与理解：学生能够解释交流接触器的工作原理和结构。

2. 技能与能力：学生能够正确连接和使用交流接触器，并能够排除常见故障。

3. 情感态度价值观：培养学生对电气设备安全使用的意识和重视。

教学重点：1. 交流接触器的工作原理和结构。

2. 正确连接和使用交流接触器。

教学难点：1. 排除交流接触器的常见故障。

教学准备：1. 教师准备：交流接触器、电线、电源、灯泡等实物材料。

2. 学生准备：笔记本、铅笔、直尺等学习工具。

教学过程：Step 1：导入（5分钟）教师通过简单的实例引导学生回顾直流接触器的工作原理和结构，并与交流接触器进行对比。

Step 2：讲解交流接触器的工作原理和结构（15分钟）教师通过PPT或者黑板等教具，详细讲解交流接触器的工作原理和结构，并强调其与直流接触器的区别。

Step 3：实践操作（30分钟）教师将实物交流接触器分发给学生，并指导学生正确连接交流接触器、电源和灯泡等设备。

学生根据教师的指导，进行实践操作，观察交流接触器的工作情况。

Step 4：故障排除（20分钟）教师向学生介绍交流接触器的常见故障，并提供相应的排除方法。

学生根据教师的指导，尝试排除故障并修复交流接触器。

Step 5：总结与评价（10分钟）教师与学生一起总结本节课的重点内容，并对学生的实践操作和故障排除情况进行评价。

教学拓展：1. 学生可自行查阅相关资料，了解更多关于交流接触器的知识。

2. 学生可尝试设计和制作一个简单的交流接触器电路，并进行实践操作。

教学评估：1. 教师观察学生在实践操作中的表现，评估其连接和使用交流接触器的能力。

2. 教师布置相关作业，如填空题、选择题等，评估学生对交流接触器工作原理和结构的掌握情况。

3. 教师对学生的故障排除情况进行评估，评价其解决问题的能力。

1接触器的反力特性1.1交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成（1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；（3）灭弧装置，一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

（3）反复短时工作的设备。

接触器按116-120%算。

即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。

还要考虑工作环境和接触器的结构形式。

[1]一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

[2]其原理是用外界电源来加在线圈上，产生电磁场，加电吸合，断电后接触点就断开。

1.2简介吸力特性和反力特性的合理配合可以提高接触器的寿命。

接触器的动作电压为85%-110%U。
