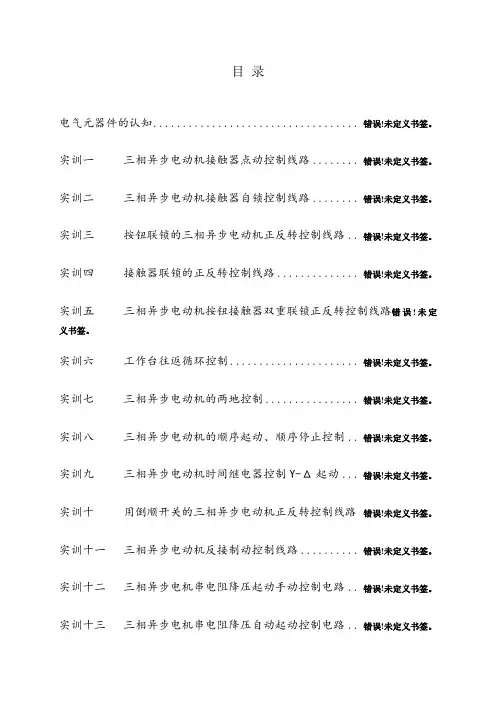

目录电气元器件的认知................................... 错误!未定义书签。
实训一三相异步电动机接触器点动控制线路........ 错误!未定义书签。
实训二三相异步电动机接触器自锁控制线路........ 错误!未定义书签。
实训三按钮联锁的三相异步电动机正反转控制线路.. 错误!未定义书签。
实训四接触器联锁的正反转控制线路.............. 错误!未定义书签。
实训五三相异步电动机按钮接触器双重联锁正反转控制线路错误!未定义书签。
实训六工作台往返循环控制...................... 错误!未定义书签。
实训七三相异步电动机的两地控制................ 错误!未定义书签。
实训八三相异步电动机的顺序起动、顺序停止控制.. 错误!未定义书签。
实训九三相异步电动机时间继电器控制Y-Δ起动... 错误!未定义书签。
实训十用倒顺开关的三相异步电动机正反转控制线路错误!未定义书签。
实训十一三相异步电动机反接制动控制线路.......... 错误!未定义书签。
实训十二三相异步电机串电阻降压起动手动控制电路.. 错误!未定义书签。
实训十三三相异步电机串电阻降压自动起动控制电路.. 错误!未定义书签。
实训十四双速电动机手动变速控制电路.............. 错误!未定义书签。
实训十五双速电动机自动变速控制电路.............. 错误!未定义书签。
实训十六三相线绕式异步电动机手动控制............ 错误!未定义书签。
实训十七三相线绕式异步电动机自动起动控制........ 错误!未定义书签。
实训十八日光灯线路的接线........................ 错误!未定义书签。
实训十九直流电机改变励磁电流进行调速的控制...... 错误!未定义书签。
实训二十直流电动机电枢回路串电阻二级起动控制线路错误!未定义书签。
实训二十一直流电动机电枢回路串电阻调速电路. (49)一、工艺要求；1、布敷导线时、要把导线理直，根摇导线实际长度剪线。

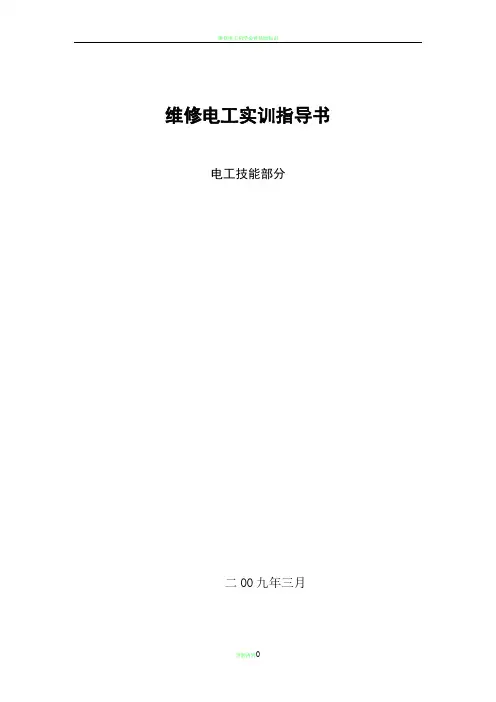

维修电工实训指导书电工技能部分二0Q九年三月电工基本技能实训目录维修电工实训任务书 (2)第一节电工常用工具介绍 (4)第二节基本电气控制线路的安装与调试 (5)项目一低压电器的识别 (6)项目二单臂电桥、钳型电流表和兆欧表的使用...... ..6项目三万能转换开关的使用..................... ..9项目四根据电气原理图绘制电气接线图........... ..10项目五基本控制线路的接线练习.................. .11第三节单向可控硅调压电路的安装与调试 (12)附录一YB4325型双踪示波器 (16)附录二指针式万用表的使用 (20)附录三兆欧表的使用 (24)1电工基本技能实训维修电工实训任务书一、基本情况10级机电班人数班级30课程名称维修电工技能实训405 （维修电工实训使用实训室张海权指导教师室）二、实训的目标、任务与要求1 •通过安装调试电子线路实训掌握常用电子仪器仪表的使用。
2 •熟悉电子器件的焊接方法。
3 •通过实训熟悉常用电器的结构，了解其规格和用途，掌握继电器、接触器控制线路的基本环节。
4 •通过安装调试电气控制基本线路实训，掌握常用电工工具的使用，熟悉安装工艺、安装调试的基本技能。
三、实训内容实训1:单向可控硅调压电路的安装与调试:基本电气控制电路的设计、安装和调试2实训四、时间安排与考核方式1、时间安排表见附表。
2、考核形式及考核时间：实训结束后由实训教师进行现场实际操作考核3、考核成绩构成：实训总成绩由平时成绩（40% ）与实训考核成绩（60% ）两部分构成。
其中平时成绩包括岀勤、纪律、实训操作情况、实训报告的书写情况等等。
平时成绩中实际操作情。
20%40%，其余占况占40%，实训报告完成情况占五、对学生的要求1、实训期间必须严格遵守实验室的规章制度，服从实训指导教师的安排，严禁乱摸乱动，杜绝安全事故的发生。
2、实训期间最好穿工作服和电工胶鞋。
维修电工实训指导书电工技能部分二OO九年三月目录维修电工实训任务书 (2)第一节电工常用工具介绍 (4)第二节基本电气控制线路的安装与调试 (5)项目一低压电器的识别6项目二单臂电桥、钳型电流表和兆欧表的使用6项目三万能转换开关的使用9项目四根据电气原理图绘制电气接线图10项目五基本控制线路的接线练习11第三节单向可控硅调压电路的安装与调试 (12)附录一 YB4325型双踪示波器 (16)附录二指针式万用表的使用 (20)附录三兆欧表的使用 (24)维修电工实训任务书二、实训的目标、任务与要求1．通过安装调试电子线路实训掌握常用电子仪器仪表的使用。
2．熟悉电子器件的焊接方法。
3．通过实训熟悉常用电器的结构，了解其规格和用途，掌握继电器、接触器控制线路的基本环节。
4．通过安装调试电气控制基本线路实训，掌握常用电工工具的使用，熟悉安装工艺、安装调试的基本技能。
三、实训内容实训1：单向可控硅调压电路的安装与调试实训2：基本电气控制电路的设计、安装和调试四、时间安排与考核方式1、时间安排表见附表。
2、考核形式及考核时间：实训结束后由实训教师进行现场实际操作考核3、考核成绩构成：实训总成绩由平时成绩（40%）与实训考核成绩（60%）两部分构成。
其中平时成绩包括出勤、纪律、实训操作情况、实训报告的书写情况等等。
平时成绩中实际操作情况占40%，实训报告完成情况占40%，其余占20%。
五、对学生的要求1、实训期间必须严格遵守实验室的规章制度，服从实训指导教师的安排，严禁乱摸乱动，杜绝安全事故的发生。
2、实训期间最好穿工作服和电工胶鞋。
附表注：一班均分两组，同时进行，两周轮换，实训期间学生不得随意调换。
以上安排根据实际情况将作适当调整。
第一节电工常用工具介绍一、钢丝钳、尖嘴钳、扁嘴钳钢丝钳常称钳子，常用于夹持或折断金属薄板以及切断金属丝。
尖嘴钳常用于较小空间下的夹持或弯折操作。
扁嘴钳常用于间断较粗的电线和金属丝。

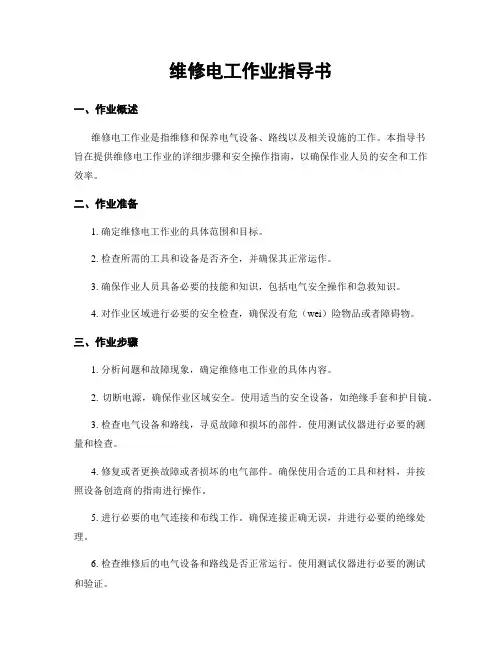

维修电工作业指导书一、作业概述维修电工作业是指维修和保养电气设备、路线以及相关设施的工作。
本指导书旨在提供维修电工作业的详细步骤和安全操作指南，以确保作业人员的安全和工作效率。
二、作业准备1. 确定维修电工作业的具体范围和目标。
2. 检查所需的工具和设备是否齐全，并确保其正常运作。
3. 确保作业人员具备必要的技能和知识，包括电气安全操作和急救知识。
4. 对作业区域进行必要的安全检查，确保没有危（wei）险物品或者障碍物。
三、作业步骤1. 分析问题和故障现象，确定维修电工作业的具体内容。
2. 切断电源，确保作业区域安全。
使用适当的安全设备，如绝缘手套和护目镜。
3. 检查电气设备和路线，寻觅故障和损坏的部件。
使用测试仪器进行必要的测量和检查。
4. 修复或者更换故障或者损坏的电气部件。
确保使用合适的工具和材料，并按照设备创造商的指南进行操作。
5. 进行必要的电气连接和布线工作。
确保连接正确无误，并进行必要的绝缘处理。
6. 检查维修后的电气设备和路线是否正常运行。
使用测试仪器进行必要的测试和验证。
7. 清理作业区域，确保没有留下任何杂物或者危（wei）险物品。
8. 恢复电源，测试整个电气系统的正常运行。
四、安全注意事项1. 在进行维修电工作业前，确保切断电源，并使用适当的安全设备和工具。
2. 遵循所有相关的安全操作规程和标准，如佩戴绝缘手套、护目镜等。
3. 避免在潮湿或者有水的环境中进行电气维修作业。
4. 在进行高压电气设备维修时，确保事先进行适当的放电操作，以避免电击危（wei）险。
5. 在维修电气设备时，严禁穿戴金属饰品或者衣物，以防止触电事故。
6. 在作业区域设置明显的警示标志，以警示他人注意作业进行中。
7. 如果遇到复杂或者危（wei）险的维修情况，应及时寻求专业人员的匡助。
五、作业记录1. 在维修电工作业过程中，及时记录维修步骤、使用的工具和材料，以及发现的问题和解决方案。
2. 记录维修后的电气设备和路线的测试结果，确保其正常运行。

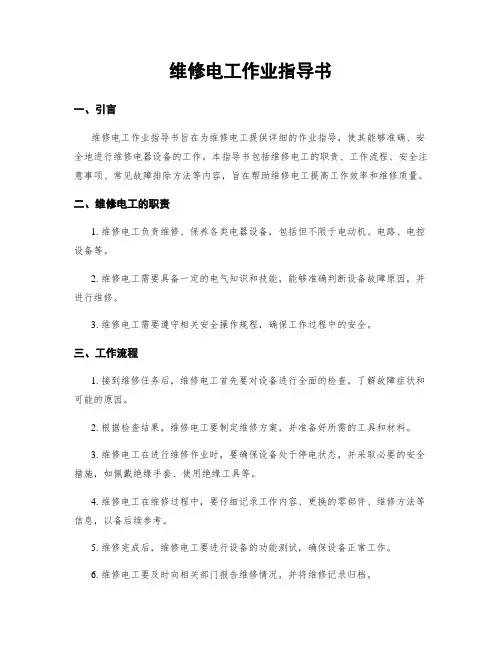

维修电工作业指导书一、引言维修电工作业指导书旨在为维修电工提供详细的作业指导，使其能够准确、安全地进行维修电器设备的工作。
本指导书包括维修电工的职责、工作流程、安全注意事项、常见故障排除方法等内容，旨在帮助维修电工提高工作效率和维修质量。
二、维修电工的职责1. 维修电工负责维修、保养各类电器设备，包括但不限于电动机、电路、电控设备等。
2. 维修电工需要具备一定的电气知识和技能，能够准确判断设备故障原因，并进行维修。
3. 维修电工需要遵守相关安全操作规程，确保工作过程中的安全。
三、工作流程1. 接到维修任务后，维修电工首先要对设备进行全面的检查，了解故障症状和可能的原因。
2. 根据检查结果，维修电工要制定维修方案，并准备好所需的工具和材料。
3. 维修电工在进行维修作业时，要确保设备处于停电状态，并采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。
4. 维修电工在维修过程中，要仔细记录工作内容、更换的零部件、维修方法等信息，以备后续参考。
5. 维修完成后，维修电工要进行设备的功能测试，确保设备正常工作。
6. 维修电工要及时向相关部门报告维修情况，并将维修记录归档。
四、安全注意事项1. 维修电工在进行维修作业前，要确保设备已经断电，并采取必要的安全措施，如挂上警示牌、设置隔离带等。
2. 维修电工要佩戴绝缘手套、穿戴绝缘鞋、戴上防护眼镜等个人防护装备，确保自身安全。
3. 维修电工要熟悉设备的电气原理和电路结构，避免误操作导致电击等事故发生。
4. 维修电工在更换零部件时，要确保所选用的零部件符合设备的要求，并按照正确的方法进行更换。
5. 维修电工要定期检查和维护维修工具，确保其安全可靠。
五、常见故障排除方法1. 设备无法启动：检查电源是否正常，检查电路是否有断路、短路等问题。
2. 设备运行异常：检查电机是否过热、负载是否过大、电路是否有异常等。
3. 设备有异响：检查轴承是否损坏、传动部件是否松动等。
4. 设备电气部分故障：检查电路连接是否良好、电器元件是否损坏等。

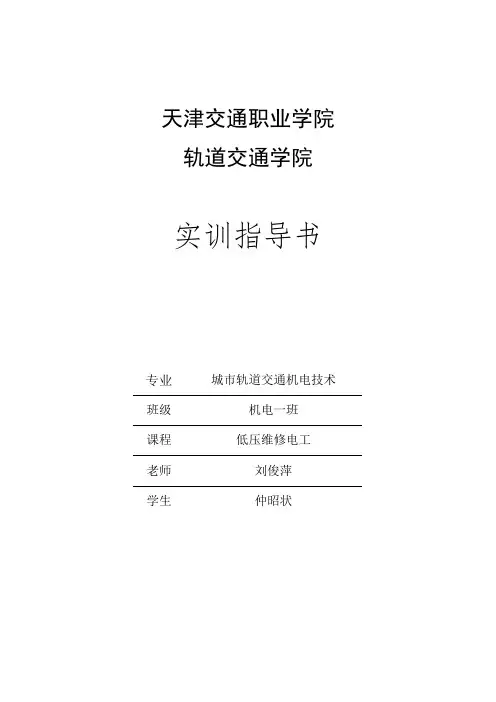

天津交通职业学院轨道交通学院实训指导书专业城市轨道交通机电技术班级机电一班课程低压维修电工老师刘俊萍学生仲昭状目录实训项目一电工实训设备认知和万用表使用 (3)实训项目二基尔霍夫定律验证 (9)实训项目三日光灯的安装调试 (12)实训项目四功率因数的提高 (15)实训项目五三相交流电路的测量 (17)实训项目六3-8译码器功能测试 (22)实训项目一电工实训设备认知和万用表使用一、实训目标（1）认识并能正确使用实训室内的实训设备（2）熟悉万用表的结构，并能够正确使用（3）能够用万用表进行电阻、电压、电流的测量二、实训学时数4课时三、学生知识和能力准备电工实训设备和万用表认知四、实训所需工具与设备实训台；数字万用表；导线若干。
五、实训具体内容及任务（一）电阻的测量图1.11. 测量步骤（1）红表笔插入VΩ孔黑表笔插入COM孔（2）量程旋钮打到“Ω”量程档适当位置（3）分别用红黑表笔接到电阻两端金属部分（4）读出显示屏上显示的数据2. 注意事项（1）量程的选择和转换。
量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。
（2）如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~2000M”档时单“M”。
（3）如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
（4）万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。
如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。
维修电工实操指导第一部分三相异步电动机找头接线电动机是一种将电能转化为机械能的动力设备，在石油矿场的应用极为广泛。
由于电动机长期处于恶劣的环境条件下工作，而且连续运转时间长，导致电动机接线盒内的导线绝缘程度降低，接线柱损坏，造成电动机不能正常运转，使油井停产。
因此，在现场人们常借助于相应的工具、仪表对其进行排列组合，正确地接通电源，使其恢复正常运转。
一、准备工作：1、穿戴好劳保用品。
2、准备工具、用具：需要准备的工具、用具有：待测电动机1台，MF500万用表1块，200mm活动扳手、200mm平口螺丝刀各1把，1号电池1节，500mm塑料软导线6根，鳄鱼夹2个，小夹子6个，500V试电笔1支，绝缘手套1只，细纱布若干，65mm毛刷1把，标示牌。
二、操作步骤：（一）分绕组1、卸下接线盒端盖及密封圈，清理并擦净接线盒、接线板及接线柱；2、卸松压紧螺帽，把6根导线分别与电机的6个引出线端连接，并用压帽压紧；3、检查万用表在有效使用期内，将万用表水平放置，用螺丝刀调整万用表指针机械调零螺丝，使指针指在零位。
将参数转换钮调到电阻挡，把量程转换钮调至1 挡，将红色测试杆插入正极孔，黑色测试杆插入负极孔，两个测试笔尖对接，用电阻微调旋钮将指针调到零点；4、将一个测试笔尖与6个线端中的任意一线端相接，另一个测试笔尖分别接触其他线端，阻值最小的两个线端为同一相绕组，测出后做上记号。
用同样的方法分出另外两相绕组。
注意：双手不能同时接触两个测试笔尖；（二）定首尾：1、将参数转换钮调到电流挡，将量程调到50uA挡；2、人为规定绕组的三个首端分别为1、2、3，三个尾端为4、5、6。
其中1和4为一组，2和5为一组，3和6为一组；3、将一相绕组的两个抽头与万用表引出的两个测试笔尖分别相接，规定与红表笔相连的一端为首端1，与黑表笔相连的一端为尾端4，将另外任一绕组的两个抽头瞬时接通电池正负极，若万用表指针反转：向左，则与电池正极相接的抽头为该绕组的首端2，另一端为尾端5。

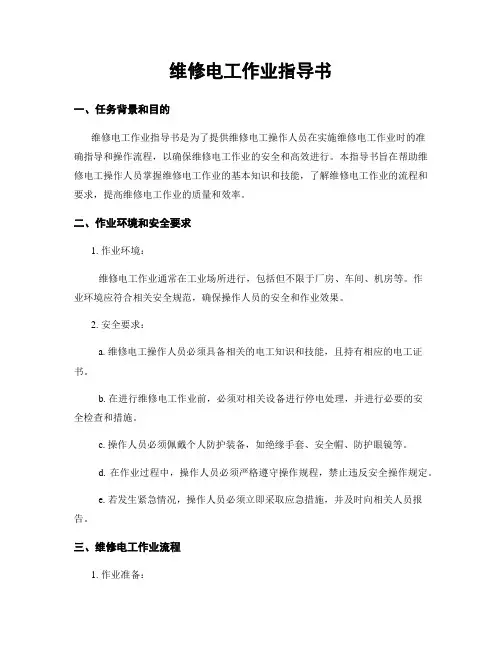

维修电工作业指导书一、任务背景和目的维修电工作业指导书是为了提供维修电工操作人员在实施维修电工作业时的准确指导和操作流程，以确保维修电工作业的安全和高效进行。
本指导书旨在帮助维修电工操作人员掌握维修电工作业的基本知识和技能，了解维修电工作业的流程和要求，提高维修电工作业的质量和效率。
二、作业环境和安全要求1. 作业环境：维修电工作业通常在工业场所进行，包括但不限于厂房、车间、机房等。
作业环境应符合相关安全规范，确保操作人员的安全和作业效果。
2. 安全要求：a. 维修电工操作人员必须具备相关的电工知识和技能，且持有相应的电工证书。
b. 在进行维修电工作业前，必须对相关设备进行停电处理，并进行必要的安全检查和措施。
c. 操作人员必须佩戴个人防护装备，如绝缘手套、安全帽、防护眼镜等。
d. 在作业过程中，操作人员必须严格遵守操作规程，禁止违反安全操作规定。
e. 若发生紧急情况，操作人员必须立即采取应急措施，并及时向相关人员报告。
三、维修电工作业流程1. 作业准备：a. 确认维修电工作业的具体内容和范围。
b. 检查维修电工作业所需的工具、设备和材料是否齐全。
c. 停电处理：确保相关设备已停电，并采取必要的安全措施，如贴上停电警示标志等。
2. 故障诊断：a. 使用测试仪器对故障设备进行检测，确定故障原因。
b. 分析故障原因，并制定相应的维修方案。
3. 维修操作：a. 根据维修方案，使用适当的工具和设备进行维修操作。
b. 在维修过程中，严格遵守安全操作规程，确保操作人员的安全。
c. 维修过程中，注意保护设备和周围环境的安全，避免二次损坏。
4. 维修测试：a. 维修完成后，对设备进行测试，确保故障已得到解决。
b. 测试结果符合要求后，进行设备的恢复和启动。
5. 作业总结和清理：a. 对维修电工作业进行总结和评估，记录维修过程和维修结果。
b. 清理现场，恢复设备和周围环境的整洁。
四、常见维修电工作业注意事项1. 维修电工操作人员应熟悉维修设备的工作原理和操作要点，确保操作的准确性和安全性。

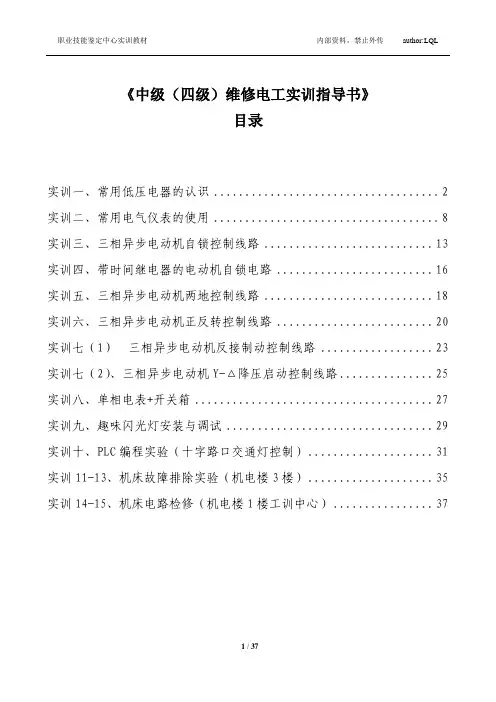

《中级（四级）维修电工实训指导书》目录实训一、常用低压电器的认识 (2)实训二、常用电气仪表的使用 (8)实训三、三相异步电动机自锁控制线路 (13)实训四、带时间继电器的电动机自锁电路 (16)实训五、三相异步电动机两地控制线路 (18)实训六、三相异步电动机正反转控制线路 (20)实训七（1） 三相异步电动机反接制动控制线路 (23)实训七（2）、三相异步电动机Y-△降压启动控制线路 (25)实训八、单相电表+开关箱 (27)实训九、趣味闪光灯安装与调试 (29)实训十、PLC编程实验（十字路口交通灯控制） (31)实训11-13、机床故障排除实验（机电楼3楼） (35)实训14-15、机床电路检修（机电楼1楼工训中心） (37)实训一、常用低压电器的认识一、实训目的对维修电工实训中常用的低压电器有基本的了解，形成感性认识，了解各种电器的基本功能。
二、实训设备各种低压电器。
三、低压电器概述我国现行标准将工作在交、直流电压1200V 以下的电气线路中的电气设备称为低压电器。
低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍两种分类方式：1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器。
2、按操作方式不同，可将低压电器分为自动电器和手动电器。
低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续的改变电路状态，对电路进行切换、控制、保护、检测和调节。
为保证电气设备安全可靠的工作，国家对低压电器的设计、制造规定了严格的标准，合格的电器产品具有国家标准规定的技术要求。
我们在使用电器元器件时，必须按照产品说明书中规定的技术条件选用。
低压电器的主要技术指标有以下几项：1、绝缘强度指电器元件的触头处于分断状态时，动静头之间耐受的电压值（无击穿或闪络现象）。
2、耐潮湿性能指保证电器可靠工作的允许环境潮湿条件。
3、极限允许温升电器的导电部件，通过电流时将引起发热和温升，极限允许温升指为防止过度氧化或烧熔而规定的最高温升值。
维修电工实训指导书一、实训意义：通过维修电工实训，使学生掌握常用电工工具、测试仪表的使用方法；掌握典型电气控制线路的设计与安装方法，及电工工艺、安全操作规程；掌握常用机床（车床、铣床、钻床、磨床）电气控制线路的故障检修与排除方法；培养安全生产、文明生产的意识和良好的职业道德。
二、实训的基本要求1、了解安全生产、文明生产的基本知识。
2、掌握常用电工工具、仪器仪表的用途和基本操作工艺。
3、掌握典型电气控制线路的设计与安装方法。
4、掌握常用机床电气控制线路的故障检修与排除方法。
三、实训内容（一）典型电气控制线路的设计与安装通过设计、安装训练使学生掌握典型电气控制线路的设计与安装方法，及电工工艺、安全操作规程。
（二）常用机床电气控制线路的故障检修主要掌握常用机床（车床、铣床、钻床、磨床）电气控制线路的故障检修与排除方法。
（三）接地电阻的测量项目一双重联锁的三相异步电动机正反转控制线路二、电路图三、检测与调试1、经检查接线牢固、无误后，按下SB1（或SB2），电机应正转（或反转）；按下SB3电机应停转；2、按下SB1，电机应正转；松开SB1，再按下SB2，电机应从正转状态变为反转状态。
3、按下SB2，电机应反转；松开SB2，再按下SB1，电机应从反转状态变为正转状态。
4、若控制线路不能正常工作，则应分析排除故障后才能重新操作。
项目二异步电动机星形、三角形控制线路二、电路图图8（a）三、检测与调试确认接线正确后，可接通交流电源，“合”开关QF，按下SB1，控制线路的动作过程应按原理所述，若操作中发现有不正常现象，应断开电源分析排除后重新操作。
项目三异步电动机两地控制线路代号名称型号规格数量备注QF 低压断路器DZ108-20/10-F 0.63-1A 1KM 交流接触器LC1-K0910Q7 线圈AC380V 1FR 热继电器LR2-K0306 整定电流0.63A 1SB11SB12SB21SB22按钮开关LAY16 4SB11、SB21绿色SB12、SB22红色M三相鼠笼式异步电动机WDJ24 U N380V（Y） 1二、电路图图11（a）该线路图中，SB11和SB12为甲地的起动和停止按钮；SB21和SB22为乙地的起动和停止按钮。
维修电工综合实训指导书班级：学生：目录项目1交流电机控制线路安装任务1.1三相异步电动机正反转控制电路的安装调试任务1.2三相异步电动机Y-△降压起动控制线路安装与调试任务1.3三相异步电动机绝缘性测量项目2机床电气故障排除任务2.1CA6140车床电气线路故障排除任务2.2X62万能铣床电气线路故障排除项目3项目3接地电阻的测量项目1交流电机控制线路安装任务1.1三相异步电动机正反转控制电路的安装调试1、能够正确分析三相异步电动机正反转控制电路原理。
2、学会三相异步电动机Y-△降压启动控制接线方法。
4、掌握三相异步电动机正反转控制电路自检方法。
二、实训设备序号名称数量1 三相交流异步电动机 12 熔断器 53 交流接触器 24 热继电器 15 按钮开关 16 转换开关 17 紧固件、连接导线若干三、实训原理说明图1.1三相异步电动机正反转控制原理图工作过程分析：（1）、正转控制：KM1自锁触头闭合自锁按下SB2—→KM1线圈通电KM1主触头闭合电动机连续正转KM1联锁触头分断对KM2联锁（2）、反转控制KM1自锁触头分断解除自锁先按SB1—→KM1线圈断电KM1主触头分断电动机断电停转KM1联锁触头恢复闭合解除对KM2联锁KM1自锁触头闭合自锁再按下SB3—→KM2线圈通电KM1主触头闭合电动机连续反转KM2联锁触头分断对KM1联锁停止时：按下SB1—→控制电路断电—→KM1（或KM2）主触头分断—→电动机断电停转四、工艺要求要求按元件布置图固定安装元件。
2、接线要求（1）先布置主电路的导线，再布置控制回路的导线，要求用不同颜色布线，布线时要横平竖直，先内后外，先中间后两边，避免交叉。
（2）电动机的接线端与接线排上出线端的连接。
3、自检方法（1）主电路：万用表打在欧姆档（蜂鸣档），闭合QS开关。
①按下KM1，表笔分别接在L1—U1；L2—V1；L3—W1，显示电阻值（蜂鸣响）。
②按下KM2，表笔接在W2—U2；U2—V2；V2—W2，显示电阻值（蜂鸣响）。
（2）控制电路：万用表打电阻档，表笔分别置于熔断器FU2的1和0位置。
①按下SB2，显示电阻为线圈KM1的电阻。
若显示电阻为∞，则进行分段检查，方法类似，直到检查出断路点为止。
②按下SB3，显示电阻为线圈KM2的电阻。
若显示电阻为∞，则进行分段检查，方法类似，直到检查出断路点为止。
五、实训步骤1、按元件明细表将所需器材配齐并检验元件质量，工具齐全。
2、在控制板上合理布置固定安装所有电器元件；3、按照三相异步电动机正反转控制线路原理图进行接线；4、不带电自检，检查控制板线路的正确性；5、学生自评。
6、教师评分，拆去控制板外接线。
六、评分标准任务1.2三相异步电动机Y-△降压启动控制线路的安装一、实训目的1、能够设计三相异步电动机的时间继电器自动控制Y-△降压启动控制线路。
2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。
3、学会三相异步电动机Y-△降压启动控制的接线。
4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。
二、实训设备序号名称数量1 三相交流异步电动机 1熔断器 52 交流接触器 33 热继电器 14 时间继电器 15 按钮开关 16 转换开关 17 紧固件、连接导线若干三、实训原理说明图1.2时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：降压启动：先合上电源开关QF。
停止时，按下SB2即可。
该线路中，接触器KM Y 得电以后，通过KM Y 的辅助常开触头使接触器KM 得电动作，这样KM Y 的主触头是在无负载的条件下进行闭合的，故可延长接触器KM Y 主触头的使用寿命。
四、安装工艺要求1、元件布置安装要求按元件布置图固定安装元件。
2、接线要求（1）KT 瞬时触头和延时触头的辨别（用万用表测量确认）和接线。
（2）电动机的接线端与接线排上出线端的连接。
接线时，要保证电动机△形接法的正确性，即接触器KM △主触头闭合时，应保证定子绕组的U1与W2、V1与U2、W1与V2相连接。
KM Y 线圈得电 KM Y 常开触头闭合 KM 线圈得电 KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得电 当M 转速上升到一定值时，KT 延时结束KT 常闭触头分断 KM Y 线圈失电 KM Y 常开触头分断KM Y 主触头分断，解除Y 形连接KM Y 联锁触头闭合 KM △线圈得电 KM △ △主触头闭合 KM Y 联锁KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行（3）KM、KM Y、KM△主触头的接线：注意要分清进线端和出线端。
如接触器KM Y 的进线必须从三相定子绕组的末端引入，若误将其首端引入，则在KM Y吸合时，会产生三相电源短路事故。
（4）控制线路中KM和KM Y触头的选择和KT触头、线圈之间的接线。
3、自检方法（1）主电路：万用表打在欧姆档（蜂鸣档），闭合QS开关。
①按下KM，表笔分别接在L1—U1；L2—V1；L3—W1，显示电阻值（蜂鸣响）。
②按下KM Y，表笔接在W2—U2；U2—V2；V2—W2，显示电阻值（蜂鸣响）。
③按下KM△，表笔分别接在U1—W2；V1—U2；W1—V2，显示电阻值（蜂鸣响）。
（2）控制电路：（测KM、KM Y、万用表打在R×100或R×1K档，表笔分别置于熔断器FU2的1和0位置。
KM△、KT线圈阻值均为2KΩ）①按下SB1，表针右偏指为1KΩ左右（接入线圈KM Y、KT），同时按下KT一段时间，显示电阻值（接入线圈KT），同时按下SB2或者按下KM△，电阻为∞。
②按下KM，显示电阻值（接入线圈KM、KM△），同时按下SB2，电阻为∞。
③类似进行检测五、实训步骤1、按元件明细表将所需器材配齐并检验元件质量，工具齐全。
2、在控制板上合理布置固定安装所有电器元件；3、按照时间继电器自动控制Y-△降压启动控制线路原理图进行接线；4、不带电自检，检查控制板线路的正确性；5、学生自评。
6、教师评分，拆去控制板外接线。
7、归还元件入库。
六、安装注意事项1、用Y-△降压启动控制的电动机，必须有6个出线端且定子绕组在△接法时的额定电压等于电源线电压。
3、接线时要保证电动机△形接法的正确性，即接触器KM△主触头闭合时，应保证定子绕组的U1与W2、V1与U2、W1与V2相连接。
4、接触器KM Y的进线必须从三相定子绕组的末端引入，若误将其首端引入，则在KM Y 吸合时，会产生三相电源短路事故。
5、安装训练应在规定定额时间内完成，同时要做到安全操作和文明生产。
七、评分标准任务1.3三相异步电动机绝缘性测量一、实训目的学会用兆欧表测量电动机的绝缘电阻方法与步骤。
二、实训设备万用表、兆欧表、三相异步电动机三、实训说明1、兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。
在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
2、兆欧表的测量原理小型发电机发电原理3、兆欧表的接线兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。
另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。
4、兆欧表的检验测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
5、兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L 端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。
7.摇动兆欧表后,时间不要久。
四、实训步骤项目2机床电气设备故障检查与排除一、实训目的通过实训，使学生巩固和加深所学基本理论知识，获得机床电气控制线路故障检修基本操作技能，并在劳动观念、求实精神、工作方法与态度等方面得到锻炼和培养。
