LED的驱动和控制技术

led驱动工作原理
LED驱动工作原理实际上就是将电源的直流电转换为适合
LED的电流和电压。

LED（Light Emitting Diode）是一种能够
发光的二极管，它需要特定的电流和电压才能正常工作。

首先，LED驱动器的输入端连接到交流电源或直流电源。

交
流电源通常需要通过整流器将其转换为直流电源。

其次，LED驱动器中含有电源管理电路，用于稳定电源电压，并通过各种保护机制，如过压保护、过流保护、温度保护等，确保LED工作在安全可靠的条件下。

然后，LED驱动器会根据LED的特性将输出的电流和电压进
行调整，以满足LED工作的要求。

通常，驱动器会通过调整PWM（脉冲宽度调制）信号的占空比来控制输出电流的大小。

最后，调整完输出电流和电压后，驱动器会将其输出到LED
的正极和负极，从而使得LED能够正常发光。

总结起来，LED驱动工作原理即是将输入的直流电源转换为
适合LED工作的电流和电压，并通过调整PWM信号来控制
输出电流的大小，从而驱动LED发光。

LED工作原理LED（Light Emitting Diode）是一种半导体器件，具有电流通过时发光的特性。

LED广泛应用于照明、显示、通信等领域，具有高效、长寿命、低功耗等优点。

本文将详细介绍LED的工作原理及其相关知识。

一、LED的结构LED的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中掺入了杂质，使其富余正电荷，称为“空穴”；N型半导体中掺入了杂质，使其富余负电荷，称为“电子”。

当P型和N型半导体通过PN结构连接时，形成为了一个电子从N型半导体流向P型半导体的通道。

二、LED的发光原理当外加正向电压时，P型半导体的空穴和N型半导体的电子会在PN结附近的耗尽层相遇，发生复合。

在这个过程中，能量会以光的形式释放出来，产生发光现象。

发光的颜色与LED所使用的半导体材料的能带结构有关。

三、LED的发光颜色LED的发光颜色由半导体材料的能带结构决定。

常见的LED发光颜色包括红色、绿色、蓝色和白色等。

不同的半导体材料具有不同的能带结构，因此可以发射不同颜色的光。

四、LED的工作电压和电流LED的工作电压和电流是其正常工作的重要参数。

通常情况下，LED的工作电压在2V至4V之间，工作电流在5mA至20mA之间。

超过这些电压和电流范围，LED可能会受到损坏。

五、LED的亮度和发光效率LED的亮度和发光效率是其性能的重要指标。

亮度指LED单位面积上的光通量，通常以流明（lm）为单位。

发光效率指LED单位电能转化为光能的效率，通常以流明/瓦（lm/W）为单位。

LED的亮度和发光效率与其材料、结构和工艺等因素有关。

六、LED的寿命LED的寿命是指其在正常工作条件下能够保持一定亮度的时间。

LED的寿命受到多种因素的影响，包括电流、温度、湿度等。

通常情况下，LED的寿命可以达到几万小时以上。

七、LED的驱动电路LED的驱动电路主要包括电流驱动和电压驱动两种方式。

电流驱动是通过控制电流大小来控制LED的亮度；电压驱动是通过控制电压大小来控制LED的亮度。

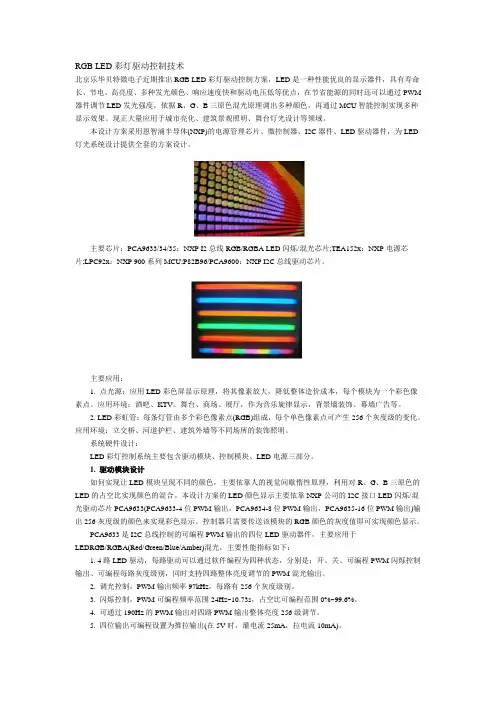

RGB LED彩灯驱动控制技术北京乐华贝特微电子近期推出RGB LED彩灯驱动控制方案，LED是一种性能优良的显示器件，具有寿命长、节电、高亮度、多种发光颜色、响应速度快和驱动电压低等优点，在节省能源的同时还可以通过PWM 器件调节LED发光强度，依据R、G、B三原色混光原理调出多种颜色，再通过MCU智能控制实现多种显示效果。

现正大量应用于城市亮化、建筑景观照明、舞台灯光设计等领域。

本设计方案采用恩智浦半导体(NXP)的电源管理芯片、微控制器、I2C器件、LED驱动器件，为LED 灯光系统设计提供全套的方案设计。

主要芯片：PCA9633/34/35：NXP I2总线RGB/RGBA LED闪烁/混光芯片;TEA152x：NXP电源芯片;LPC92x：NXP 900系列MCU;P82B96/PCA9600：NXP I2C总线驱动芯片。

主要应用：1. 点光源：应用LED彩色屏显示原理，将其像素放大，降低整体造价成本，每个模块为一个彩色像素点。

应用环境：酒吧、KTV、舞台、商场、展厅，作为音乐旋律显示，背景墙装饰、幕墙广告等。

2. LED彩虹管：每条灯管由多个彩色像素点(RGB)组成，每个单色像素点可产生256个灰度级的变化。

应用环境：立交桥、河道护栏、建筑外墙等不同场所的装饰照明。

系统硬件设计：LED彩灯控制系统主要包含驱动模块、控制模块、LED电源三部分。

1. 驱动模块设计如何实现让LED模块呈现不同的颜色，主要依靠人的视觉间歇惰性原理，利用对R、G、B三原色的LED的占空比实现颜色的混合。

本设计方案的LED颜色显示主要依靠NXP公司的I2C接口LED闪烁/混光驱动芯片PCA9633(PCA9633-4位PWM输出，PCA9634-8位PWM输出，PCA9635-16位PWM输出)输出256灰度级的颜色来实现彩色显示。

控制器只需要传送该模块的RGB颜色的灰度值即可实现颜色显示。

PCA9633是I2C总线控制的可编程PWM输出的四位LED驱动器件，主要应用于LEDRGB/RGBA(Red/Green/Blue/Amber)混光，主要性能指标如下：1. 4路LED驱动，每路驱动可以通过软件编程为四种状态，分别是：开、关、可编程PWM闪烁控制输出、可编程每路灰度级别，同时支持四路整体亮度调节的PWM混光输出。

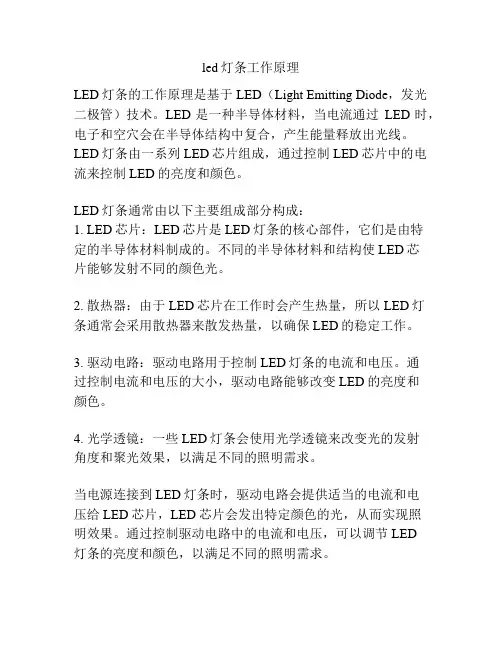

led灯条工作原理
LED灯条的工作原理是基于LED（Light Emitting Diode，发光二极管）技术。

LED是一种半导体材料，当电流通过LED时，电子和空穴会在半导体结构中复合，产生能量释放出光线。

LED灯条由一系列LED芯片组成，通过控制LED芯片中的电流来控制LED的亮度和颜色。

LED灯条通常由以下主要组成部分构成：
1. LED芯片：LED芯片是LED灯条的核心部件，它们是由特
定的半导体材料制成的。

不同的半导体材料和结构使LED芯
片能够发射不同的颜色光。

2. 散热器：由于LED芯片在工作时会产生热量，所以LED灯
条通常会采用散热器来散发热量，以确保LED的稳定工作。

3. 驱动电路：驱动电路用于控制LED灯条的电流和电压。

通
过控制电流和电压的大小，驱动电路能够改变LED的亮度和
颜色。

4. 光学透镜：一些LED灯条会使用光学透镜来改变光的发射
角度和聚光效果，以满足不同的照明需求。

当电源连接到LED灯条时，驱动电路会提供适当的电流和电
压给LED芯片，LED芯片会发出特定颜色的光，从而实现照
明效果。

通过控制驱动电路中的电流和电压，可以调节LED
灯条的亮度和颜色，以满足不同的照明需求。

led显示屏控制原理
LED显示屏控制原理是指通过控制LED屏幕上的LED点阵电路来实现图像、文字、视频等内容的显示。

1. 数据输入：将要显示的内容转换为二进制数或者灰度值，作为LED点阵的控制信号输入。

2. 选址扫描：LED屏幕是由多个LED点阵组成的，每个点阵可以独立控制。

通过选址扫描技术，逐个选择每个点阵，并给其输入相应的控制信号。

3. 行驱动：在选址扫描的过程中，将选中的LED点阵与行驱动电路相连接。

行驱动电路产生的电流经过LED点阵中的LED灯珠，使其发光。

行驱动电路可以是常流驱动电路，也可以是液晶行驱动电路。

4. 列驱动：列驱动电路与多个LED点阵的列连接，负责为点阵中的LED灯珠提供高低电压信号，控制其发光和熄灭。

5. 控制板：通过控制板，可以实现对LED屏幕的亮度、颜色等参数的调节和控制。

整个控制过程基本上可以分为两步：行选址扫描和列驱动。

行选址扫描通过选址控制信号逐个选中LED点阵，然后通过行驱动电路给点阵中的LED灯珠供电，使其发光。

而列驱动电路则负责控制LED灯珠的亮灭状态。

通过控制不同的行选址和列驱动信号，可以实现LED屏幕上各种复杂的图像、文字和视频的显示。

led驱动典型电路
典型的LED驱动电路是使用恒流源或恒压源控制LED的电流和电压的，以下是一些常见的LED驱动电路：
1. 恒流源电路：这是最常见的LED驱动电路，通过控制电流源的输出电流来控制LED的亮度。

恒流源电路通常包括一个恒流源和一个电流限制电阻。

当LED的工作电压在一定范围内变化时，恒流源能够自动调整输出电流以保持恒定的亮度。

2. 恒压源电路：这种电路以恒定的电压驱动LED。

通常使用电流限制电阻来限制电流，以保持LED的亮度稳定。

恒压源电路适用于工作电流相对较高的LED。

3. PWM（脉宽调制）驱动电路：PWM驱动电路通过调制LED的驱动电流的占空比来控制亮度。

这种电路通常使用一个PWM控制器和一个功率放大器。

PWM信号的周期和占空比可根据需要调整，从而实现LED的亮度调节。

4. 高效驱动电路：这种电路通过使用转换器或升压技术来提高能效。

常见的高效驱动电路包括开关电源、升压转换器和Boost/Buck转换器等。

这些是一些常见的LED驱动电路，具体的电路设计会根据应用需求和LED参数进行调整。

线性恒流的LED驱动原理LED（Light Emitting Diode）作为一种目前被广泛应用于照明领域的照明源，其驱动原理对于实现高效和可靠的LED照明至关重要。

其中，线性恒流的LED驱动方案被认为是一种有效的方式。

本文将介绍线性恒流的LED驱动原理及其实现方式。

一、什么是线性恒流驱动线性恒流驱动是一种基于电流控制的LED驱动方式，它通过稳定的电流输出来保持LED的亮度恒定。

与常见的恒压驱动方式不同，线性恒流驱动不仅可提供稳定的亮度输出，还可以延长LED的使用寿命。

二、线性恒流驱动的原理在线性恒流驱动方案中，主要包括两个核心组成部分：恒流源和电流反馈控制电路。

接下来将分别介绍这两部分的工作原理。

1. 恒流源恒流源是线性恒流驱动的基础，它可以在一定范围内提供相对稳定的电流输出。

一种常见的恒流源电路是基于电压比较器和电流源的设计。

其工作原理如下：- 首先，将LED串联到恒流源电路中。

恒流源通过调节电压比较器的输入电压来控制电路中的电流输出。

- 其次，将恒流源的输出与LED串联，形成一个电流回路。

恒流源的输出电流会通过LED，从而实现对LED的驱动。

- 最后，电流反馈控制电路通过监测LED回路中的电流大小，并将其反馈给恒流源，以便调整恒流源的输出电流。

2. 电流反馈控制电路电流反馈控制电路用于监测LED回路中的电流，并将其反馈给恒流源，从而实现对电流的调节。

其工作原理如下：- 首先，电流反馈控制电路通过在LED回路中引入一个电阻，将电流转化为电压信号。

电阻一端与LED回路相连，另一端与反馈电路相连。

- 其次，反馈电路将电阻两端的电压信号转化为电流信号，并将其反馈给恒流源。

- 最后，恒流源接收到电流信号后，通过调节其输出电压，来保持LED回路中的电流恒定。

三、线性恒流驱动的实现方式线性恒流驱动可以通过不同的电路设计和元器件选择来实现。

下面将介绍两种常见的实现方式。

1. 基于运放的线性恒流驱动基于运放（Operational Amplifier，OP-AMP）的线性恒流驱动是一种简单且常见的实现方式。

led驱动方案在现代社会中，LED灯具的市场需求越来越大，这也催生了许多厂商的加入。

然而，研发一个高质量且经济实惠的LED驱动方案可不是一件容易的事情。

本文将介绍几种LED驱动方案以及它们各自的优缺点，希望能够给大家提供一些参考。

一、常见的1.1 恒压驱动恒压驱动是一种非常简单的模式，它解决了LED灯泡的电压问题，并使它们在过程中的增光保持恒定。

当然，这种方案也有一些限制，LED所需的功率或者电流必须非常低。

1.2 恒流驱动恒流驱动是在LED灯普及后出现的一种驱动方式。

它可以提供足够的电流，使LED灯发光，同时，也可以在大功率应用中为LED灯提供保护。

这种方案的优点是变化仅限于输入、输出和驱动电压之间的匹配度。

1.3 功率因数修正功率因数是测量电力线路效率的一项标准。

不理想的功率因数会使电线损失能量并浪费电能。

在这种情况下，功率因数修正技术成为了解决方法，同时也有效地减少了电能的浪费。

一、LED驱动方案的优缺点2.1 恒压驱动优点：能够提供代表灯泡最高限制电压的电压；温暖的光具有一定的质量以及盈亮效果。

缺点：不足以控制LED的输出亮度；当使用高电压时，LED可能会短路或者过热。

2.2 恒流驱动优点：使LED灯具消耗的电流保持不变；使光变得更加柔和，不会使眼睛受到刺激；有更长的使用寿命。

缺点：需要预留适当的保护裕度；更高的成本。

2.3 功率因数修正优点：提高了电能的使用效率；减少了电路损耗；使用更智能、更节能的电源。

缺点：价格较高。

三、LED驱动方案如何选择LED灯驱动方案可以根据具体情况选择。

如果预算允许，而且希望LED灯具具有更高的性能，并且使用寿命更长，那么恒流驱动或功率因数修正方案就是不错的选择。

然而，如果需要使用的LED灯泡只需要输出低功率，则恒压驱动方案可能更加合适。

最终选择何种方案还需看情况灵活决定。

总之，为了保证LED灯具的稳定性和安全性，选择合适的驱动方案是很有必要的。

从经济、安全和可靠性角度考虑，选择高质量的驱动方案，才能更好地实现期望的光效与服务寿命。

pwm控制led亮度的原理和方法以PWM控制LED亮度的原理和方法引言：在电子设备中，LED广泛应用于各种场景，如显示屏、照明等。

而控制LED的亮度是一项重要的任务。

本文将介绍使用PWM（脉宽调制）控制LED亮度的原理和方法。

一、PWM控制LED亮度的原理PWM是一种通过改变信号的占空比来控制电路输出的方法。

在LED控制中，通过改变LED的驱动电流来控制亮度。

而PWM控制LED亮度的原理就是通过改变PWM信号的占空比来改变驱动电流的平均值，从而控制LED的亮度。

PWM信号是一种周期性的方波信号，其周期T可以根据需要调节。

占空比D定义为PWM信号高电平的占比，即高电平时间TH与周期T的比值。

通过改变占空比D，可以改变PWM信号的高电平时间，进而改变驱动电流的平均值。

驱动电流的平均值与LED的亮度成正比。

当PWM信号的占空比D 较小时，驱动电流的平均值较小，LED的亮度较暗；当PWM信号的占空比D较大时，驱动电流的平均值较大，LED的亮度较亮。

二、PWM控制LED亮度的方法PWM控制LED亮度的方法主要有以下几种：1. 使用PWM芯片控制：在一些需要频繁调节LED亮度的场景中，可以使用专门的PWM芯片来控制。

这种方法需要外接PWM芯片，通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

2. 使用单片机控制：在一些需要程序化控制的场景中，可以使用单片机来控制PWM信号。

单片机具有较强的计算和控制能力，可以根据需要编写程序来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

3. 使用专用LED驱动芯片控制：在一些大规模LED灯光控制系统中，常常使用专用的LED驱动芯片来控制。

这些驱动芯片内部集成了PWM控制电路，可以直接通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

led恒压驱动原理
LED恒压驱动是一种常见的LED驱动方式，它通过提供恒定
的电压来驱动LED工作。

该驱动方式有以下原理：
1. 常数电流控制：LED的工作电流应保持在其额定工作电流
范围内，以确保其正常亮度和寿命。

因此，LED恒压驱动器
采用常数电流控制方式，以保持稳定的工作电流。

通常情况下，驱动器会在输出电路中集成一个电流调节电路，根据负载变化自动调整输出电流，以保持恒定。

2. 输出电压稳定：LED驱动器输出的电压需要稳定，确保
LED正常工作。

驱动器通过采用反馈回路来监测输出电压，
并根据需要进行调整，以保持恒定的输出电压。

这可以通过控制开关转换器的工作周期或使用锁相环等技术来实现。

3. 保护电路：LED恒压驱动器通常还会内置多种电路保护功能，以应对可能出现的故障情况。

常见的保护功能包括过电流保护、过温保护、短路保护等。

这些保护功能可以提高LED
的可靠性和安全性。

4. 效率优化：LED恒压驱动器还会优化电源效率，以降低能
源消耗和热量产生。

常见的效率优化技术包括功率因数校正(PFC)、零电流开关(ZCS)等。

这些技术可以提高电源利用率和稳定性。

总之，LED恒压驱动通过常数电流控制、输出电压稳定、保
护电路和效率优化等原理，确保LED的正常工作和稳定性能。

这种驱动方式在LED照明和显示应用中得到广泛应用。
