补偿器的选用

电力系统无功补偿设备的选用规定
1、并联电容器和并联电抗器是电力系统无功补偿的重要设备，应优先选用此种设备。

2、当发电厂经过长距离的线路（今后不再П接中间变电所）送给一个较强（短路容量较大）的受端系统时，为缩短线路的电气距离，宜选用串联电容器，其补偿度一般不宜大于50%，并应防止次同步谐振。

3、当220～500kV电网的受端系统短路容量不足和长距离送电线路中途缺乏电压支持时，为提高输送容量和稳定水平，经技术经济比较合理时，可采用调相机。

1）新装调相机组应具有长期吸收70%～80%额定容量无功电力的能力。

2）对已投入运行的调相机应进行试验，确定吸收无功电力的能力。

4、电力系统为提高系统稳定、防止电压崩溃、提高输送容量，经技术经济比较合理时，可在线路中点附近（振荡中心位置）或在线路沿线分几处安装静止补偿器；带有冲击负荷或负荷波动、不平衡严重的工业企业，本身也应采用静止补偿器。

1。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

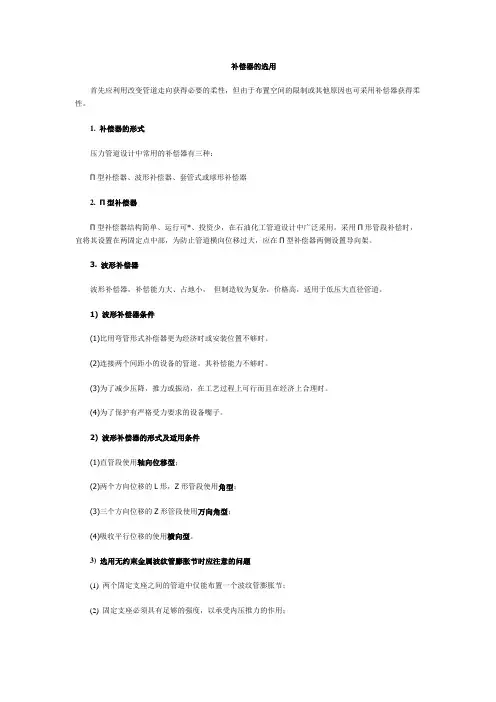

补偿器的选用首先应利用改变管道走向获得必要的柔性,但由于布置空间的限制或其他原因也可采用补偿器获得柔性;1. 补偿器的形式压力管道设计中常用的补偿器有三种：Π型补偿器、波形补偿器、套管式或球形补偿器2. Π型补偿器Π型补偿器结构简单、运行可、投资少,在石油化工管道设计中广泛采用;采用Π形管段补偿时,宜将其设置在两固定点中部,为防止管道横向位移过大,应在Π型补偿器两侧设置导向架;3. 波形补偿器波形补偿器,补偿能力大、占地小,但制造较为复杂,价格高,适用于低压大直径管道;1 波形补偿器条件1比用弯管形式补偿器更为经济时或安装位置不够时;2连接两个间距小的设备的管道;其补偿能力不够时;3为了减少压降,推力或振动,在工艺过程上可行而且在经济上合理时;4为了保护有严格受力要求的设备嘴子;2 波形补偿器的形式及适用条件1直管段使用轴向位移型；2两个方向位移的L形,Z形管段使用角型；3三个方向位移的Z形管段使用万向角型；4吸收平行位移的使用横向型;3 选用无约束金属波纹管膨胀节时应注意的问题1 两个固定支座之间的管道中仅能布置一个波纹管膨胀节；2 固定支座必须具有足够的强度,以承受内压推力的作用；3 对管道必须进行严格地保护,尤其是近波纹管膨胀节的部位应设置导向架,第一个导向支架与膨胀节的距离应小于或等于4DN,第二个导向支架与第一个导向支架的距离应小于或等于14DN,以防止管道有弯曲和径向偏移造成膨胀节的破坏；4 带约束的金属波纹管膨胀节的类型带约束的金属波纹管膨胀节的共同特点是管道的内压推力俗称盲板力没有作用于固定点或限位点处,而是由约束波纹管膨胀节用的金属部件承受;1 单式铰链型膨胀节,由一个波纹管及销轴和铰链板组成,用于吸收单平面角位移；2 单式万向铰链型膨胀节,由一个波纹管及万向环、销铀和铰链组成,能吸收多平面角位移；3 复式拉杆型膨胀节,由用中间管连接的两个波纹管及拉杆组成,能吸收多平面横向位移和拉杆问膨胀节本身的轴向位移；4 复式铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收单平面横向位移和膨胀节本身的轴向位移；5 复式万向铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收互相垂直的两个平面横向位移和膨胀节本身的轴向位移；6 弯管压力平衡型膨胀节,由一个工作波纹管或用中间管连接的两个工作波纹管及一个平衡波纹管构成,工作波纹管与平衡波纹管间装有弯头或三通,平衡波纹管一端有封头并承受管道内压,工作波纹付和平衡波纹管外端间装有拉杆;此种膨胀节能吸收轴向位移和/或横向位移;拉杆能约束波纹管压力推力. 常用于管道方向改变处；7 直管压力平衡型膨胀节,一般位于两端的两个工作波纹管及有效面积等于二倍工作波纹管有效面积、位中间的一个平衡波纹管组成,两套拉杆分别将每一个工作波纹管与平衡波纹管相互连拔起来;此种膨胀节能吸收轴向位移;拉杆能约束波纹管压力推力;5 波纹管膨胀节在施工安装中应注意的问题1 膨胀节的施工和安装应与设计要求相一致；2 膨胀节的安装使用应严格按照产品安装说明书进行；3 禁止采用使膨胀节变形的方法来调整管道的安装偏差；4 固定支架和导向支架等应严格按照设计图纸进行施工,需要改动时应经原分析设计人员认可；5 膨胀节上的箭头表示介质流向,应与实际介质流向相一致,不能装反；6 安装铰链型膨胀节时,应按照施工图进行,铰链板方向不能装错；7 在管道系统包括管道、膨胀节和支架等安装完毕,系统试压之前,应将膨胀节的运输保护装置拆除或松开;按照国标GB/T 12777的规定,运输保护装置涂有黄色油漆,应注意不能将其他部件随意拆除；8 对于复式大拉杆膨胀节,不能随意松动大拉杆上的螺母,更不能将大拉杆拆除；9 装有膨胀节的管道,做水压试验时,应考虑设置适当的临时支架以承受额外加到管道和膨胀节上的荷载;试验后应将临时支架拆除;3. 套管式或球形补偿器套管式或球形补偿器因填料容易松弛,发生泄漏,在石化企业中很少采用;在有毒及可燃介质管道中严禁采用填料函式补偿器;4. 冷紧1 冷紧冷紧可降低操作时管道对连接设备或固定点的推力和力矩,防止法兰连接处弯矩过大而发生泄漏;冷紧是将管道的热应变一部分集中在冷态,在安装时冷态使管道产生一个初位移和初应力的一种方法;当管道沿坐标轴X、y、Z方向的冷紧比不同时,每个方向的冷紧值应根据该方向的冷紧进行计算;当管道上有几个冷紧口时,沿坐标轴X、y、Z方向的冷紧值分别为各冷紧口在相应坐标轴方向冷紧值的代数和;管道采用冷紧时,热态冷紧有效系数取2/3,冷态取1;2 连接转动设备的管道不应采用冷紧由于施工误差使得冷紧量难于控制,另一方面,在管道安装完成后要将与敏感设备管口相连的管法兰卸开,以检查该法兰与设备法兰的同轴度和平行度,如果采用冷紧将无法进行这一检查;3 自冷紧如果热胀产生的初应力较大时,在运行初期,初始应力超过材料的屈服强度而发生塑性变形,或在高温持续作用下,管道上产生应力松弛或发生蠕变现象,在管道重新回到冷态时,则产生反方向的应力,这种现象称为自冷紧;但冷紧不改变热胀应力范围;4 冷紧比冷紧比是冷紧值与全补偿量的比值;对于材料在阳变温度下工作的管道,冷紧比宜取0.7;对于材料在非蠕变温度下工作的管道,冷紧比宜取0.5;。

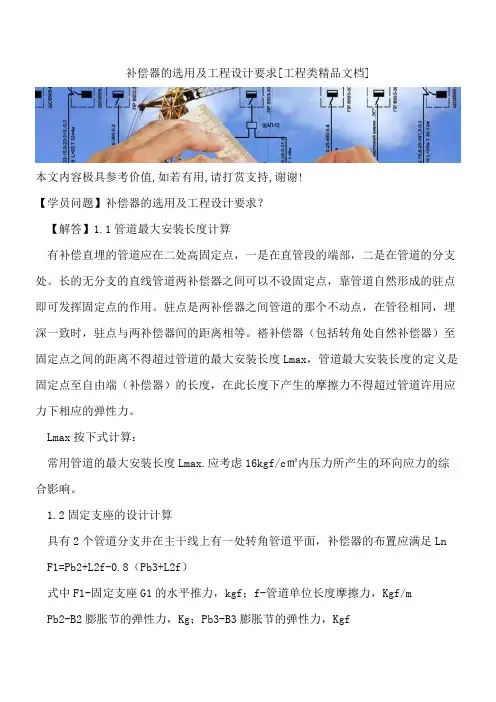

补偿器的选用及工程设计要求[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】补偿器的选用及工程设计要求？【解答】1.1管道最大安装长度计算有补偿直埋的管道应在二处高固定点，一是在直管段的端部，二是在管道的分支处。

长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的驻点即可发挥固定点的作用。

驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。

褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。

Lmax按下式计算：常用管道的最大安装长度Lmax.应考虑16kgf/c㎡内压力所产生的环向应力的综合影响。

1.2固定支座的设计计算具有2个管道分支并在主干线上有一处转角管道平面，补偿器的布置应满足Ln F1=Pb2+L2f-0.8（Pb3+L2f）式中F1-固定支座G1的水平推力，kgf；f-管道单位长度摩擦力，Kgf/mPb2-B2膨胀节的弹性力，Kg；Pb3-B3膨胀节的弹性力，Kgfk2-B2膨胀节的刚度，Kgf/mm；△L2-B2膨胀节的补偿量，mm；L2-膨胀节至G1的距离，m；假如某一分支如自G2接出的分支带有补偿器B.那么，G2还受到一侧向推力的作用，如图中的F2（y），当L5很短（实际布置时L5也应很短），那么，侧向力F2（y）的大小为：F2（y）=Pn*A5+Pb5式中Pn-管道工作压力，Kgf/c㎡A5-B5膨胀节的有效面积，c㎡；Pb5-B5膨胀节的弹性力kgf.固定支座G3也驻点位置，从管道和土壤的摩擦力来讲，该点也受到大小相等，方向相反的两个时作用，但应注意到该点同时又受到转角处的盲板力的作用，考虑驻点漂移的影响，固定支座G3的推力F3=1.2Pn*A4式中F3-作用在固定支座G3的水平推力，Kgf；Pn-管道工作压力，Kgf/c㎡；A4-B4膨胀节的有效面积，c㎡.3.3补偿器的选用计算直埋管道由于土壤摩擦力的影响，实际热伸长量要比架空和地沟敷设的管道热热伸长量要小。

采暖固定支架及补偿器的选择、设计与计算1、固定支架及热补偿的重要性在暖通空调设计中，固定支架是一个不可避免的技术节点。

特别是在北方冬季的热水采暖管道、冬季空调冷冻水供回水管道以及生活热水管道中，管道在“热胀冷缩”的情况下必然产生巨大的自然推力。

如果不按照预先的设计方案来泄掉这部分巨大的自然推力，其产生的后果将是毁灭性的。

例如，前段时间某商业广场项目地库车位上方的热水管道瞬间脱离，管道支吊架等根本支撑不住瞬间的巨大推力。

许多非专业人员基本都会认为是施工技术差，或者认为施工方偷工减料，其实首先应该检查的是热水系统管道是否做了冷热补偿和合理的固定支架。

2、补偿器的分类在大面积的地库平面图中，如何做热水管道冷热补偿和合理的固定支架是有规律和技巧的。

但这些规律和技巧对于刚刚入职设计院的暖通设计师来说根本不掌握，或者说根本引起不了设计人员的注意。

在“三边工程”盛行的今天，出事的概率是非常高的。

首先，热水管道的托架和吊架跟固定支架并非一个意思。

只有把管道固定不动的吊架才叫“固定支架”，而普通支吊架是允许管道在其内顺着管道敷设方向自由移动的。

因为热膨胀产生多余的管道长度必须在此处让其释放、延申，吸收此多余长度的管件就是“补偿器”。

所以采暖系统中必须设置固定支架限定其只向一个预想的方向延申，而设置固定支架就必须配合使用补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。

在本文中，我们首推“自然补偿器”。

管道的自然补偿是利用管道本身自然弯曲来补偿管道的热伸长。

自然补偿常用的有L形补偿器、Z字形补偿器及“几”字型补偿器。

与自然补偿相对应的是人工补偿器，常用的人工补偿器有波纹补偿器、套筒补偿器、球形补偿器、方形补偿器及填料式补偿器等。

自然补偿器相对于人工补偿器来说优点颇多，比如减少初投资、节省施工工期、系统安全不漏水以及补偿能力不会随着时间的推移而打折扣等。

当供回水系统为大口径管道时，人工煨弯也存在一定难度。

3、自然补偿器的设计步骤自然补偿器的设计步骤主要包括以下几个方面：1）确定管道的自由长度，即管道在不受限制的情况下，由于热胀冷缩而产生的长度变化。

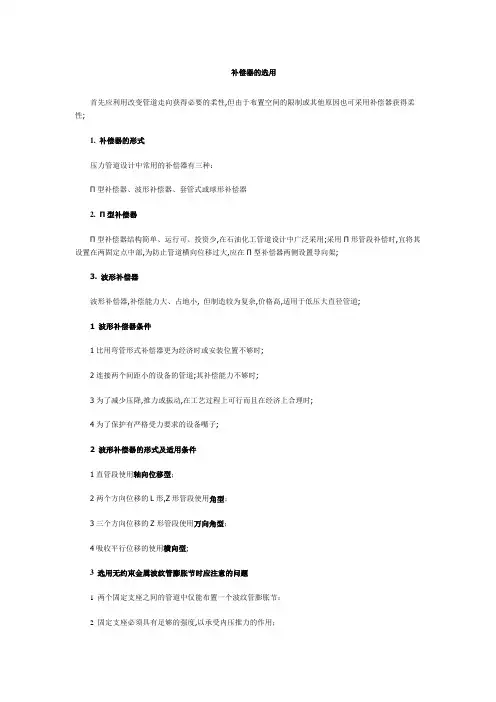

补偿器的选用首先应利用改变管道走向获得必要的柔性，但由于布置空间的限制或其他原因也可采用补偿器获得柔性。

1. 补偿器的形式压力管道设计中常用的补偿器有三种：Π型补偿器、波形补偿器、套管式或球形补偿器2. Π型补偿器Π型补偿器结构简单、运行可*、投资少，在石油化工管道设计中广泛采用。

采用Π形管段补偿时，宜将其设置在两固定点中部，为防止管道横向位移过大，应在Π型补偿器两侧设置导向架。

3. 波形补偿器波形补偿器，补偿能力大、占地小，但制造较为复杂，价格高，适用于低压大直径管道。

1) 波形补偿器条件(1)比用弯管形式补偿器更为经济时或安装位置不够时。

(2)连接两个间距小的设备的管道。

其补偿能力不够时。

(3)为了减少压降，推力或振动，在工艺过程上可行而且在经济上合理时。

(4)为了保护有严格受力要求的设备嘴子。

2) 波形补偿器的形式及适用条件(1)直管段使用轴向位移型；(2)两个方向位移的L形，Z形管段使用角型；(3)三个方向位移的Z形管段使用万向角型；(4)吸收平行位移的使用横向型。

3) 选用无约束金属波纹管膨胀节时应注意的问题(1) 两个固定支座之间的管道中仅能布置一个波纹管膨胀节；(2) 固定支座必须具有足够的强度，以承受内压推力的作用；(3) 对管道必须进行严格地保护，尤其是*近波纹管膨胀节的部位应设置导向架，第一个导向支架与膨胀节的距离应小于或等于4DN，第二个导向支架与第一个导向支架的距离应小于或等于14DN，以防止管道有弯曲和径向偏移造成膨胀节的破坏；4) 带约束的金属波纹管膨胀节的类型带约束的金属波纹管膨胀节的共同特点是管道的内压推力(俗称盲板力）没有作用于固定点或限位点处，而是由约束波纹管膨胀节用的金属部件承受。

(1) 单式铰链型膨胀节，由一个波纹管及销轴和铰链板组成，用于吸收单平面角位移；(2) 单式万向铰链型膨胀节，由一个波纹管及万向环、销铀和铰链组成，能吸收多平面角位移；(3) 复式拉杆型膨胀节，由用中间管连接的两个波纹管及拉杆组成，能吸收多平面横向位移和拉杆问膨胀节本身的轴向位移；(4) 复式铰链型膨胀节，由用中间管连接的两个波纹管及销轴和铰链板组成，能吸收单平面横向位移和膨胀节本身的轴向位移；(5) 复式万向铰链型膨胀节，由用中间管连接的两个波纹管及销轴和铰链板组成，能吸收互相垂直的两个平面横向位移和膨胀节本身的轴向位移；(6) 弯管压力平衡型膨胀节，由一个工作波纹管或用中间管连接的两个工作波纹管及一个平衡波纹管构成，工作波纹管与平衡波纹管间装有弯头或三通，平衡波纹管一端有封头并承受管道内压，工作波纹付和平衡波纹管外端间装有拉杆。

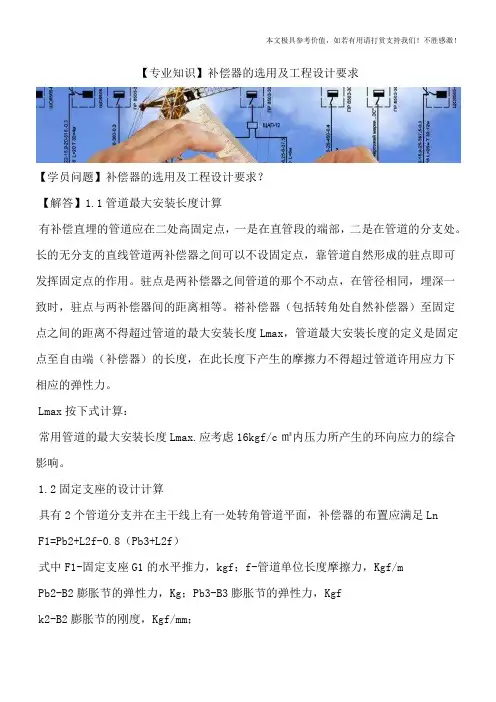

【专业知识】补偿器的选用及工程设计要求【学员问题】补偿器的选用及工程设计要求？【解答】1.1管道最大安装长度计算有补偿直埋的管道应在二处高固定点，一是在直管段的端部，二是在管道的分支处。

长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的驻点即可发挥固定点的作用。

驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。

褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。

Lmax按下式计算：常用管道的最大安装长度Lmax.应考虑16kgf/c㎡内压力所产生的环向应力的综合影响。

1.2固定支座的设计计算具有2个管道分支并在主干线上有一处转角管道平面，补偿器的布置应满足LnF1=Pb2+L2f-0.8（Pb3+L2f）式中F1-固定支座G1的水平推力，kgf；f-管道单位长度摩擦力，Kgf/mPb2-B2膨胀节的弹性力，Kg；Pb3-B3膨胀节的弹性力，Kgfk2-B2膨胀节的刚度，Kgf/mm；△L2-B2膨胀节的补偿量，mm；L2-膨胀节至G1的距离，m；假如某一分支如自G2接出的分支带有补偿器B.那么，G2还受到一侧向推力的作用，如图中的F2（y），当L5很短（实际布置时L5也应很短），那么，侧向力F2（y）的大小为：F2（y）=Pn*A5+Pb5式中Pn-管道工作压力，Kgf/c㎡A5-B5膨胀节的有效面积，c㎡；Pb5-B5膨胀节的弹性力kgf.固定支座G3也驻点位置，从管道和土壤的摩擦力来讲，该点也受到大小相等，方向相反的两个时作用，但应注意到该点同时又受到转角处的盲板力的作用，考虑驻点漂移的影响，固定支座G3的推力F3=1.2Pn*A4式中F3-作用在固定支座G3的水平推力，Kgf；Pn-管道工作压力，Kgf/c㎡；A4-B4膨胀节的有效面积，c㎡.3.3补偿器的选用计算直埋管道由于土壤摩擦力的影响，实际热伸长量要比架空和地沟敷设的管道热热伸长量要小。

补偿器类型及选用摘要：补偿器又称膨胀节，在管道采用补偿器可以在承受系统压力的同时，吸收因温差引起的热膨胀，这种设备在冶金装置、炼油设备、化工设计，火电厂或核电站，供热和制冷系统，以及低温设备中获得了成功的应用。

用以补偿管道长度变化长生的应力的补偿方式可以分为自然补偿和补偿器补偿，其中补偿器可分为方形补偿器，波纹管补偿器，套筒补偿器以及球型补偿器等，本文主要介绍各种补偿器的优缺点及适用条件。

关键词：管道补偿，补偿器，热补偿补偿器是指在仪器中用于补偿相位差、光程差、偏振差、光强度或机械位移等变量的部件。

在暖通设计的范围内，由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力。

当超过管道本身的抗拉强度时，会使管道变形或破坏。

为此，在管道局部架空地段应设置补偿器，即膨胀器，使由温度变化而引起管道长度的伸缩加以调节得到补偿。

通常情况下，管道的变形产生位移可以由管道自己一定程度内的变形得到补偿，即所谓的自然补偿；当管道变形比较大管道自身不能在安全使用的条件下补偿的时候，就需要额外设置补偿器来补偿形变。

1.管道自然补偿通常采用的自然补偿器有L型和Z型两种型式。

其应用场合转角不大于150°时，管道臂长不宜超过20~25m，弯曲应力不应超过80MPa。

L形与Z形补偿器可以利用管道中的弯头构成，且便于安装。

在管道设计中，应充分利用这两种补偿器做补偿，然后再考虑采用其它种类的补偿器。

自然补偿的优点是可以节省补偿器，缺点是管道变形时产生横向位移。

架空管道中自然补偿不能满足要求时才考虑装设其它类型的补偿器。

2.补偿器补偿2.1方形补偿器方形补偿器就是最早常用一种补偿器,通常用无缝钢管煨制或机制弯头组合而成，常用有四种构造形式。

方形补偿器由于其构造形式，具有以下优点:1、制造简单,常用无缝钢管煨制或机制弯头组合；2、安装方便,可以水平安装,也可以垂直安装；3、轴向推力较小；4、补偿能力大,严密性好，运行可靠、方便,不需要经常维修,使用期限长,使用寿命等于管道使用年限；5、不需要设置管道检修平台,或检查室；6、适用范围广,可以适用任何工作压力及任何热媒介质的供热管道。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

储罐抗震用金属软管和波纹补偿器选用标准在工业生产和储存过程中，储罐是一个不可或缺的设备，它承载着各种液体、气体或颗粒状物料。

然而，由于自然灾害或其他突发情况可能造成的振动和压力变化，储罐的安全性和稳定性面临着严峻的挑战。

储罐抗震用金属软管和波纹补偿器作为重要的附件，在保障储罐稳定性方面发挥着至关重要的作用。

本文将从深度和广度两个方面，全面评估储罐抗震用金属软管和波纹补偿器的选用标准，并探讨其在工业领域中的价值和应用。

一、储罐抗震用金属软管和波纹补偿器的基本概念储罐抗震用金属软管和波纹补偿器是一种具有波纹形状的柔性管件，通常由高强度不锈钢材料制成。

其主要功能在于吸收管道系统中由于温度变化、振动或位移而引起的变形，同时具有一定的耐压性和耐腐蚀性。

在储罐的设计和使用过程中，合理选用标准化的金属软管和波纹补偿器，能够有效减少储罐在地震或其他外部力作用下的应力，并保证其安全可靠运行。

选用合适的标准对于储罐抗震用金属软管和波纹补偿器来说具有重要意义。

二、储罐抗震用金属软管和波纹补偿器选用标准的深度分析1. 材料选用标准金属软管和波纹补偿器的材料一般为不锈钢，其选用标准主要应符合国家标准GB/T xxx的相关要求。

在选择材料时，需要考虑其耐腐蚀性、耐磨性、耐高温性以及强度和韧性等指标，以确保其长期在恶劣环境下的稳定性和可靠性。

2. 结构设计标准金属软管和波纹补偿器的结构设计应符合国家标准GB/T xxx的相关规定。

合理的结构设计能够使其具有较好的柔性和伸缩性，同时保证其在受力状态下不易发生变形或破裂，从而有效保护储罐的安全。

3. 抗震性能标准储罐抗震用金属软管和波纹补偿器在地震发生时具有重要的减震和位移补偿功能，其抗震性能标准需符合国家标准GB/T xxx的相关要求。

在选用标准时，需关注其在地震作用下的减振效果、位移补偿量以及安装连接等方面的性能表现。

4. 安装和使用标准金属软管和波纹补偿器的安装和使用应符合国家标准GB/T xxx的相关规定。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成, 端接管或直接与管道焊接, 或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用, 它不是承力件。

该类补偿器结构简单, 价格低, 因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移, 也可以补偿横向位移或轴向与横向合成位移, 具有补偿角位移的能力, 但一般不应用它补偿角位移。

型号：DN32-DN8000, 压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途: 轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号: DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式: 1、法兰连接2、接管连接产品轴向补偿量: 18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1.法兰连接2、接管连接产品轴向补偿量：18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

如何选用补偿器
补偿器主要有两种类型，即金属补偿器和非金属补偿器。

其选用方法也有所不同，接下来让我们一起来了解一下吧。

在选用金属补偿器时要参照以下标准：
1、状态 -- 按软管使用时的状态，参照金属软管的正确使用与安装方法与软管在沉降补偿时的最佳长度.软管各种运动状态的长度计算及软管的最小弯曲次数和最小弯曲半径等因素，参数正确选取软管长度，并正确安装。

2、尺寸 -- 软管公称通径，选用接头型式金属补偿器(主要有法兰联接、螺纹连接、快速接头连接)
及尺寸，软管长度。

3、压力 -- 根据金属补偿器实际工作压力，再查询波纹的公称通径与压力表,决定是否使用不锈钢网套类型的。

4、介质 -- 软管中所输送的介质的化学属性，按软管材质耐腐蚀性能参数表，决定软管各零件的材质。

5、温度 --金属补偿器内介质的工作温度及范围;软管工作时的环境温度。

高温时，须按金属补偿器高温下的工作压力温度修正系数，确定温度修正后的压力，以确定选用正确的压力等级。

非金属补偿器简称织物补偿器，由多层复合材料制成，吸收轴向位移和侧向位移是按圈带的轴向长度而定。

可以补偿多方向位移；可以补偿适当的安装误差；消声减震；无反弹力；体轻安装方便；适用于钢铁、石油化工、电力、水泥、空调送风系统以及工业中输送气体（或含尘气体）的低压管道作补偿位移、减振用。

一、适用范围本选型说明书，适用于我公司自行研制开发的第三代产品双向套筒补偿器、单向套筒补偿器、万向球式补偿器在供热管网中的应用，确定了产品的分类、型号、性能特点、选型计算、安装及注意事项等。

套筒补偿器是流体管道的一种新型热补偿装置，可满足管网敷设各种形式（架空、地沟、直埋）的要求。

二、主要规格公称直径：DN65～DN1200mm设计温度：150ºC设计压力：≤2.5Mpa补偿量：50～400mm角位移：±15°设计寿命：15～20年三、双向套筒补偿器○1型号LMRB 500—1.6 / 120轴向补偿量设计压力公称直径产品型号○2产品示意图双向套筒补偿器外形图○3性能及特点（1）双向性双向补偿，双向导流，可适用于循环管网。

（2）直埋免维护，减少费用与管道同埋地下（不用设观察井），不用定期维护可降低运行成本，节约维护费用。

（3）双向套筒补偿器不适用地下水位较高的地理环境。

（4）安全性高采用宽道自紧式密封15－20年无泄漏、不失稳，防拉脱，同心度高可防止侧向力过大造成的危害。

（5）无约束、降低工程造价外壳与芯管的配合形式采用机械配合形式中的动配合，具有良好的导向性，可作到无约束设计导向支架间距。

（6）方便施工、提高效率安装时双向套筒补偿器（图1），位于两固定支架中间位置不用预拉伸，可直接同管道进行焊接，适用于任何敷设方式。

补偿器可不受施工条件的限制，对于特殊环境下，如施工中遇到电缆线、煤气管线等不可动障碍时，可临时调整补偿器的安装位置，使L≠L而不影响使用，为管网施工提供了极大的方便。

（图1）四、单向套筒补偿器○1型号LMDB 800—1.6 / 200轴向补偿量设计压力公称直径产品型号○2产品示意图单向套筒补偿器外形图○3性能及特点（1）双向导流。

（2）直埋免维护，减少费用与管道同埋地下（不用设观察井），不用定期维护可降低运行成本，节约维护费用。

（3）安全性高采用宽道自紧式密封15－20年无泄漏、不失稳，防拉脱，同心度高可防止侧向力过大造成的危害。

热力管道中补偿器的选用及特点常用的补偿器有方形补偿器、波纹补偿器、球形补偿器、无推力旋转补偿器；无推力旋转补偿器作为一种新型的补偿器，已在诸多工程上得到应用。

本文结合具体工程，浅谈各种补偿器在架空蒸汽管道上的应用及特点。

一、工程概况由中碳能源公司至新兴热电厂，室外架空蒸汽管线，管径DN300，设计参数为2.5MPa，230℃，属压力管道GC2类；蒸汽管线总长度约为1500m。

二、补偿器的类型、特点及选用①方形补偿器方形补偿器是热力管道设计中最广泛的一种形式。

其优点：对热伸长量补偿能力大，作用在固定支座上轴向应力小，安全性能高，维护费用少；其缺点：尺寸大，占地面积大，对介质流动助力大，补偿器变形时，两端的法兰及管道受到弯曲，易产生疲劳破坏且会产生轴向位移。

选用原则：方形补偿器按其外形可分为Ⅰ型－标准式（c＝2h），Ⅱ型－等边式（c＝h），Ⅲ型—长臂式（c＝0.5h），Ⅳ型－小顶式（c＝0），其中Ⅱ型、Ⅲ型最为常用。

制作方形补偿器必须选用质量好的无缝钢管揻制而成，整个补偿器最好用一根管子揻成，如果制作大规格的补偿器也可用两根弯管或三根弯管焊制，方形补偿器不宜用冲压弯头焊制而成。

焊制方形补偿器的焊接点应放在外伸臂的中点处，因为此处的弯矩最小，严禁在补偿器的水平臂上焊接。

焊制方形补偿器时，当DN≤200mm时，焊缝与外伸臂垂直，当DN＞200mm时，焊缝与轴线成45°角。

本工程管道总长1500m，每60米设1个方形补偿器，共需设置25个方形补偿器，方形补偿器的外伸臂长达10m，每个补偿器按4个弯头计算，共计增加100个弯头，500m管道。

②套筒补偿器套筒补偿器的活动套管可沿管道产生轴向位移。

其优点：结构紧凑，占地面积小，补偿能力大，一般补偿量可达250~400mm；对介质产生的阻力比方形补偿器小。

其缺点：补偿器在轴向产生的推力大，填料需经常更换和检修，易发生泄漏，对管道支座的设计和安装要求高，若管道在运行过程中产生锈蚀和结垢，都有可能产生补偿器失效。

供热蒸汽管网波纹补偿器的选择摘要：本文介绍了各种补偿器的特点及选型注意事项，并提出要综合考虑投资成本和管网压降造成的电厂运行效率下降的经济比较问题。

关键词：波纹补偿器、压降、成本引言：补偿器是蒸汽热网的薄弱部件，容易产生水击、腐蚀等故障。

种类较多，每种都有各自的使用范围和特点，同型号补偿器各个厂家做法也不尽相同，若选型不当不但增加工程成本还给管道的安全运行带来隐患。

设计和采购时需对设计温度、压力、疲劳寿命、稳定性、补偿量等综合考虑。

本文对目前供热常用的几种补偿器的特点进行逐一分析。

波纹补偿器分为轴向型、铰链型、拉杆型、压力平衡型等若干种，在供热管网中轴向外压式的应用最为普遍（见图一）。

它内部是由几层薄壁不锈钢套起来，焊接成套筒形，再用液压机液压成波纹，内设导流筒以减小管道流通阻力，外面设外护管起到对波纹的保护。

波纹管的外侧承受蒸汽介质的压力，补偿器工作时波纹被拉伸。

图一轴向外压波纹补偿器1. 进口端管2. 进口端环3.导流筒4.限位环5.端接管6.波纹管7.外管8.出口端环9. 出口端管设计选型时考虑10%—20%的补偿余量，但最大补偿量不可超过管道的公称直径。

有设计人员设计过于保守，补偿量放大30%甚至更大，殊不知这样做有害无益，补偿量越大则波纹越多，波纹越多补偿器抗水击的能力越低。

有的厂家声称可以把补偿量做的很大，把波纹分成几组串联起来，补偿量过大，则有可能造成补偿器的失稳，即每个波纹的伸长量不一致，变形过大的波纹局部应力集中极易损坏。

此外。

补偿器导流筒一般建议厚度不小于3mm，厚度小则强度低，抗水击性差，管道启动运行时若发生水击可能将导流筒打翻。

建设单位在采购补偿器时经常发现相同补偿量、相同压力等级和疲劳寿命情况下各个厂家价格差别较大，主要原因有以下几点：补偿器设计理念不同，有的波纹管采用薄壁多层，有的采用厚壁少层，从实践应用看厚壁多层可靠性较好，但造价也贵，并且薄壁多层的刚度较小，计算出来的补偿器弹性力也较小，应用在架空管道时可减少支架的土建费用。

供热管道热补偿器的选择及优缺点
管道的铺设在现代的每栋建筑中都是十分重要的，因此管道的安全就必需引起工作人员的高度注意，因此，就有必要了解关于管道补偿器的相关知识。

本文介绍了补偿器的由来及其作用，着重分析了几种常用补偿器的优缺点及使用条件。

一、补偿器的由来
补偿器的由来补偿的基本意思有弥补缺陷，抵消损失。

也有科技方面的补偿，当管道输送介质或管道所处环境有温度变化时，管道由温度引起的热胀冷缩是不可避免的，如果不采取一定的方式补偿该尺寸变化，将会在管壁内产生很高的应力，通过管道传至固定管架或设备，当温差过某一范围时，温差应力大于管子可承受的应力范围，这时就必须考虑补偿问题。

二、补偿器的作用
在管系补偿设计中，最为经济的是自然补偿，自然补偿是利用管道的自然弯曲形状所具有的柔性来补偿热位移，显然自然补偿的能力是有限的，当自然补偿不能满足要求时，通常应考虑设置金属波纹管膨胀节等补偿装置。

管系所受载荷主要是外力载荷（管道及流动介质自重，内压，风载，地震荷载等）和位移载荷，设置管道补偿器的目的在于消除外载作用在设备或管道上的作用力，且可把复杂管系分隔成形状比较简单，独立膨胀的管段，保证膨胀节的最佳使用效果。

管道补偿器可以补偿吸收管道轴向、横向、角向热变形，吸收设备振动，减少设备振。
