波纹管（膨胀节/ 补偿器）功能及工作原理补偿器的功能及工作原理<B>波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。
2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国""EJMA'H标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni噢氏体不锈钢，800, 800H, 600, 625,钛材（TA1,TA2）,钛合金等材料。
两端接管或法兰采用低碳钢或低合金钢。
金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa，使用温度----1960C—W 450度，结构紧凑，使用成本低，耐腐蚀,弹性好,钢度值低,允许疲劳度寿命1000 次,解决了管道热胀冷缩,位移和机械高频振动与管道之间的柔性联接,广泛用于石油、热力、电力、煤气、化工等管路上安装。
3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。
轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。
横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。
角向型补偿器包括：铰链补偿器、万向铰链补偿器等。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
波纹管补偿器一．概述波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。
二．主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。
目前国家认可并执行的标准有美国膨胀节制造商协会EJMA标准，国家标准GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。
三．波纹补偿器的型式和工作原理波纹管按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹管。
按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹管和有约束型波纹管。
按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹管（当前国内外的金属波纹管产品以采用U状波形结构者居多）。
每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使金属波纹管正常工作，做到金属波纹管设计选型的经济合理。
(1) 单式轴向型波纹管由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。
如图3.1所示：(a)结构简图 (b)拉伸及压缩变形示意图(c)轴向型补偿器照片图3.1 轴向型补偿器这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。
(2) 单式铰链型波纹补偿器由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。
如图3.2所示：(a)结构简图 (b)角变形示意图(c)单式铰链型补偿器照片图3.2 单式铰链型波纹补偿器铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。
波纹补偿器工作原理波纹补偿器是一种用于管道系统中的装置，用于补偿由于温度变化、压力波动等因素引起的管道变形和应力。
其主要工作原理是通过波纹结构的变形来吸收管道的变形，从而达到补偿的效果。
波纹补偿器通常由两个波纹管组成，其中一个波纹管被称为主管，另一个波纹管被称为辅管。
主管的作用是吸收管道的轴向位移，而辅管的作用是吸收管道的横向位移。
这两个波纹管通过一个连接器连接在一起，形成了一个完整的波纹补偿器。
当管道受到外力作用，例如温度变化引起的热膨胀或压力波动引起的振动，管道会发生变形和应力。
这时，波纹补偿器就起到了作用。
当管道发生轴向位移时，主管的波纹结构会发生变形，从而吸收管道的变形和应力。
类似地，当管道发生横向位移时，辅管的波纹结构也会发生变形，起到同样的作用。
波纹补偿器的波纹结构通常由一种柔软的材料制成，例如不锈钢或橡胶。
这种材料具有一定的弹性和耐腐蚀性，能够在管道受到外力作用时保持其形状和性能。
同时，波纹补偿器还可以根据具体的应用需求进行设计和制造，以适应不同的工作条件和环境。
波纹补偿器的工作原理可以简单地理解为利用波纹结构的变形来吸收管道的变形和应力。
当管道发生变形时，波纹补偿器会通过波纹结构的变形来吸收这些变形和应力，从而保护管道的完整性和稳定性。
这样可以有效地减少管道系统的维护和修复工作，延长管道的使用寿命。
波纹补偿器在工程领域中广泛应用，特别是在石油、化工、电力等行业的管道系统中。
它可以有效地解决管道系统中由温度变化、压力波动等因素引起的问题，保护管道的安全和稳定运行。
同时，波纹补偿器还可以提高管道系统的可靠性和经济性，减少能源的消耗和浪费。
波纹补偿器是一种重要的管道装置，其工作原理是通过波纹结构的变形来吸收管道的变形和应力。
它在管道系统中起到了重要的作用，能够有效地解决由温度变化、压力波动等因素引起的问题，保护管道的安全和稳定运行。
随着工程技术的不断发展，波纹补偿器的应用范围也在不断扩大，为各行各业的管道系统提供了可靠的解决方案。
波纹补偿器推力计算波纹补偿器是一种用来补偿流体管道系统中由于温度、压力或振动等原因引起的热胀冷缩或变形所产生的力的装置。
在波纹补偿器的设计和选择过程中，推力计算是非常重要的一部分。
下面将详细介绍波纹补偿器推力的计算方法。
1.波纹管内部压力引起的推力：波纹管内部压力引起的推力可以通过以下公式计算：F1=A×P其中，F1为推力，A为波纹管横截面积，P为波纹管内部压力。
波纹管横截面积可以通过以下公式计算：A=π×(D1²-D2²)/4其中，D1为外径，D2为内径。
波纹管内部压力可以通过流体力学公式计算：P=ρ×g×ΔH其中，P为压力，ρ为流体密度，g为重力加速度，ΔH为波纹管的压力高度。
2.波纹管外部介质流速引起的推力：波纹管外部介质流速引起的推力可以通过以下公式计算：F2=ρ×v²×A其中，F2为推力，ρ为介质密度，v为介质流速，A为波纹管的横截面积。
波纹管的横截面积A可通过前述公式计算。
介质流速v可以参考实际工程情况进行测量或估算。
最终F=F1+F2在进行波纹补偿器推力计算时，需要注意以下几点：1.确保所用公式中的参数单位一致，如压力单位为帕斯卡（Pa），长度单位为米（m），流速单位为米每秒（m/s）等。
2.准确测量或估算所需的参数值，如波纹管的外径、内径，介质的密度和流速等。
3.根据实际工程需求合理选择、设计波纹补偿器。
总结：在波纹补偿器的设计和选择过程中，推力计算是非常重要的一部分。
波纹管内部压力和外部介质流速是导致波纹补偿器推力的主要因素。
通过以上提及的公式和计算方法，可以对波纹补偿器的推力进行准确计算，从而进行合理选择和设计。
波纹补偿器的安装和使用要求一、波纹补偿器的定义和作用波纹补偿器是一种用于管道系统中的补偿装置，它主要用于解决管道在温度变化、震动或位移等情况下产生的形变问题，保证管道系统的正常运行和安全使用。
二、波纹补偿器的分类根据结构形式和使用场合，波纹补偿器可以分为以下几类：1.金属波纹补偿器：由金属薄板制成，具有耐高温、耐腐蚀等特点，适用于高温、高压和腐蚀性介质等场合。
2.橡胶波纹补偿器：由橡胶材料制成，具有良好的弹性和耐磨性能，适用于低压、低温和非腐蚀性介质等场合。
3.聚四氟乙烯波纹补偿器：由聚四氟乙烯材料制成，具有优异的耐腐蚀性能和低摩擦系数，适用于强酸、强碱等极端环境下使用。
三、波纹补偿器的安装要求1.安装位置：波纹补偿器应该安装在管道系统中的转角、支架处或者管道长度较长的直线段上，以便于对管道产生的形变进行补偿。
2.安装方式：波纹补偿器的安装应该采用固定和支撑相结合的方式，以确保波纹补偿器在使用过程中不会发生位移或者损坏。
3.连接方式：波纹补偿器的连接方式应该根据不同材质和规格的波纹补偿器采用相应的法兰、螺纹、卡箍等连接方式，确保连接紧密可靠。
4.管道预留量：在进行波纹补偿器安装时，需要预留一定长度的管道伸缩量，以便于在管道产生形变时，波纹补偿器能够起到有效的作用。
四、波纹补偿器的使用要求1.温度范围：不同材质和规格的波纹补偿器有其适用温度范围，在使用过程中需要严格按照其适用范围进行操作，避免因温度过高或过低导致波纹补偿器失效。
2.介质要求：不同材质和规格的波纹补偿器有其适用介质范围，在使用过程中需要严格按照其适用介质范围进行操作，避免因介质腐蚀或者侵蚀导致波纹补偿器失效。
3.使用环境：波纹补偿器的使用环境应该干燥、通风、无腐蚀性气体和化学品，避免因外界环境影响导致波纹补偿器失效。
4.定期检查：在使用过程中，需要定期对波纹补偿器进行检查和维护，确保其正常运行和安全使用。
五、总结通过以上的分析可以看出，波纹补偿器在管道系统中起到了至关重要的作用，它能够有效地解决管道在温度变化、震动或位移等情况下产生的形变问题。

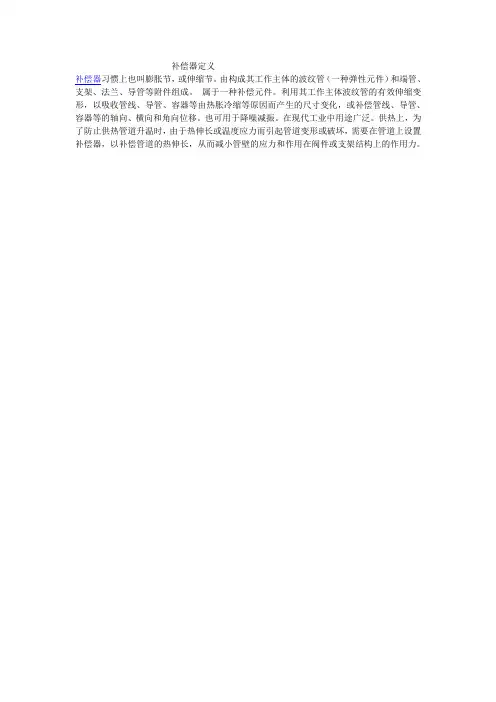

补偿器定义
补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。

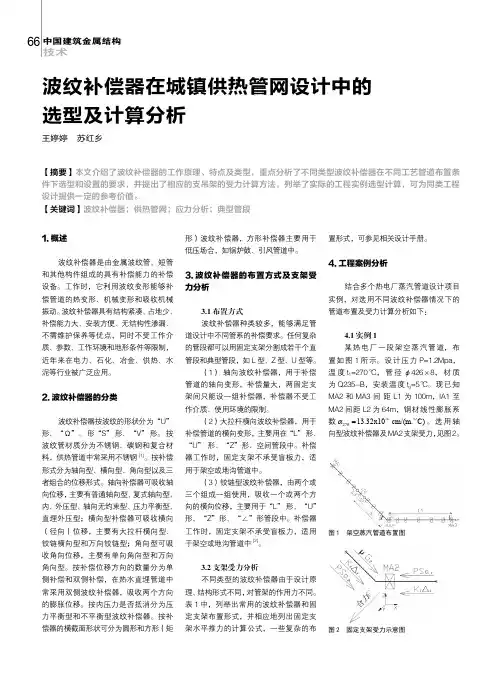

供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。

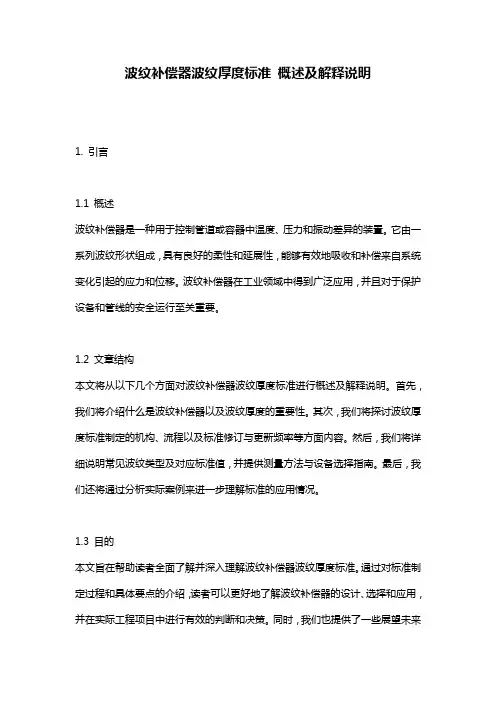

波纹补偿器波纹厚度标准概述及解释说明1. 引言1.1 概述波纹补偿器是一种用于控制管道或容器中温度、压力和振动差异的装置。
它由一系列波纹形状组成，具有良好的柔性和延展性，能够有效地吸收和补偿来自系统变化引起的应力和位移。
波纹补偿器在工业领域中得到广泛应用，并且对于保护设备和管线的安全运行至关重要。
1.2 文章结构本文将从以下几个方面对波纹补偿器波纹厚度标准进行概述及解释说明。
首先，我们将介绍什么是波纹补偿器以及波纹厚度的重要性。
其次，我们将探讨波纹厚度标准制定的机构、流程以及标准修订与更新频率等方面内容。
然后，我们将详细说明常见波纹类型及对应标准值，并提供测量方法与设备选择指南。
最后，我们还将通过分析实际案例来进一步理解标准的应用情况。
1.3 目的本文旨在帮助读者全面了解并深入理解波纹补偿器波纹厚度标准。
通过对标准制定过程和具体要点的介绍，读者可以更好地了解波纹补偿器的设计、选择和应用，并在实际工程项目中进行有效的判断和决策。
同时，我们也提供了一些展望未来研究方向和趋势的思考，以推动该领域的进一步发展。
2. 波纹补偿器波纹厚度标准2.1 什么是波纹补偿器波纹补偿器是一种用于连接管路的装置，它可以承受温度变化和压力变化对管路产生的热胀冷缩以及振动引起的应力。
波纹补偿器常用于工业领域中的管道系统中，具有良好的柔性和可调节性能，并能够有效地降低对管道系统所施加的应力和压力。
2.2 波纹厚度的重要性波纹厚度是指波纹补偿器中金属薄板材料的厚度。
合理选择适当的波纹厚度对于保证波纹补偿器的工作性能非常重要。
过大或过小的波纹厚度都会对其强度、挠曲能力和耐腐蚀性等方面造成负面影响。
2.3 波纹厚度标准的意义制定波纹补偿器波纹厚度标准可以提供一个统一规范的参考，用于评估和选择合适类型、尺寸以及材质的波纹补偿器。
波纹厚度标准可以为生产厂家提供制造、检验和质量控制的依据，并确保所生产的波纹补偿器符合预期的性能要求。
3. 波纹厚度标准的制定过程3.1 标准制定机构和流程波纹厚度标准的制定通常由专业的标准化机构或相关行业协会负责进行。

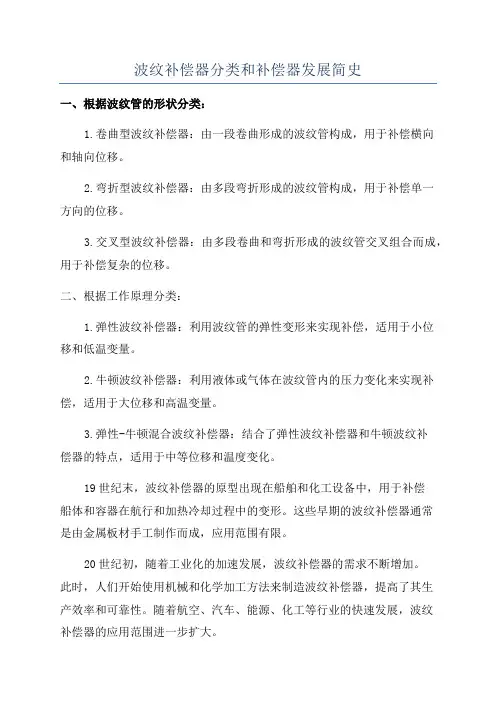

波纹补偿器分类和补偿器发展简史一、根据波纹管的形状分类：1.卷曲型波纹补偿器：由一段卷曲形成的波纹管构成，用于补偿横向和轴向位移。
2.弯折型波纹补偿器：由多段弯折形成的波纹管构成，用于补偿单一方向的位移。
3.交叉型波纹补偿器：由多段卷曲和弯折形成的波纹管交叉组合而成，用于补偿复杂的位移。
二、根据工作原理分类：1.弹性波纹补偿器：利用波纹管的弹性变形来实现补偿，适用于小位移和低温变量。
2.牛顿波纹补偿器：利用液体或气体在波纹管内的压力变化来实现补偿，适用于大位移和高温变量。
3.弹性-牛顿混合波纹补偿器：结合了弹性波纹补偿器和牛顿波纹补偿器的特点，适用于中等位移和温度变化。
19世纪末，波纹补偿器的原型出现在船舶和化工设备中，用于补偿船体和容器在航行和加热冷却过程中的变形。
这些早期的波纹补偿器通常是由金属板材手工制作而成，应用范围有限。
20世纪初，随着工业化的加速发展，波纹补偿器的需求不断增加。
此时，人们开始使用机械和化学加工方法来制造波纹补偿器，提高了其生产效率和可靠性。
随着航空、汽车、能源、化工等行业的快速发展，波纹补偿器的应用范围进一步扩大。
20世纪50年代，随着计算机技术的兴起，波纹补偿器的设计和分析变得更加精确和可靠。
有限元分析方法的引入使得波纹补偿器的设计更加科学化和优化。
同时，新材料的研发和应用，如不锈钢、铝合金、高温合金等，提高了波纹补偿器的耐腐蚀性和耐高温性能。
21世纪初，随着工业自动化和智能化水平的提高，波纹补偿器的生产和使用进一步得到了改善。
现代化的生产设备和精密的加工工艺使得波纹补偿器的制造更加高效和精确。
此外，新型材料和涂层技术的出现，提供了更多的选择和应用领域。
总而言之，波纹补偿器的分类主要根据其形状和工作原理，其发展历史可以追溯到古代，但直到20世纪初才得到广泛的应用和发展。
随着科技的进步和工业的发展，波纹补偿器在设计、制造和应用方面不断创新和改进，为现代工业的安全和稳定提供了重要的支撑。

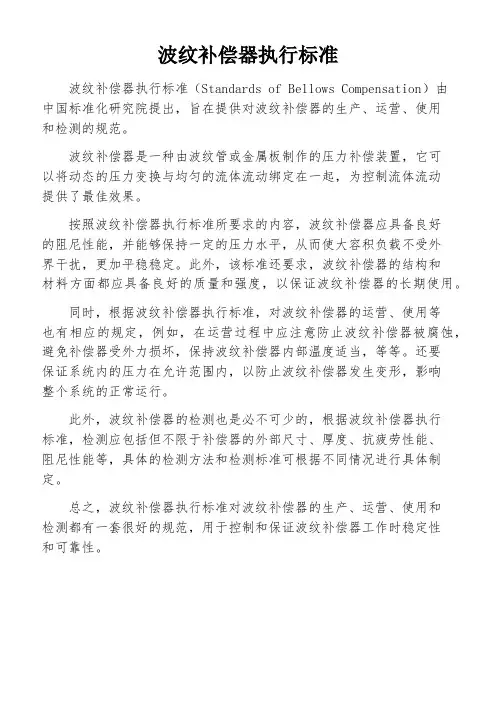

波纹补偿器执行标准
波纹补偿器执行标准（Standards of Bellows Compensation）由
中国标准化研究院提出，旨在提供对波纹补偿器的生产、运营、使用
和检测的规范。
波纹补偿器是一种由波纹管或金属板制作的压力补偿装置，它可
以将动态的压力变换与均匀的流体流动绑定在一起，为控制流体流动
提供了最佳效果。
按照波纹补偿器执行标准所要求的内容，波纹补偿器应具备良好
的阻尼性能，并能够保持一定的压力水平，从而使大容积负载不受外
界干扰，更加平稳稳定。
此外，该标准还要求，波纹补偿器的结构和
材料方面都应具备良好的质量和强度，以保证波纹补偿器的长期使用。
同时，根据波纹补偿器执行标准，对波纹补偿器的运营、使用等
也有相应的规定，例如，在运营过程中应注意防止波纹补偿器被腐蚀，避免补偿器受外力损坏，保持波纹补偿器内部温度适当，等等。
还要
保证系统内的压力在允许范围内，以防止波纹补偿器发生变形，影响
整个系统的正常运行。
此外，波纹补偿器的检测也是必不可少的，根据波纹补偿器执行
标准，检测应包括但不限于补偿器的外部尺寸、厚度、抗疲劳性能、
阻尼性能等，具体的检测方法和检测标准可根据不同情况进行具体制定。
总之，波纹补偿器执行标准对波纹补偿器的生产、运营、使用和
检测都有一套很好的规范，用于控制和保证波纹补偿器工作时稳定性
和可靠性。
波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。
波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。
其作用可以起到：
1.补偿吸收管道轴向、横向、角向热变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.3.吸收地震、地陷对管道的变形量。
换热器壳程物料温差超过50度都要设膨胀节
主要是为了消除热应力
简单说就是热胀冷缩时有一个可以伸缩的空间
在固定管板式换热器中，由于管程流体和壳程流体之间存在温差，而管子和壳体都与管板固定在一起，这样管子和壳体之间有热膨胀差，而管子和壳体都受到轴向应力，为了避免壳体被拉裂，管子失稳和管子与管板拉脱，在壳体需要设置一变形补偿装置来消除温差应力，这个装置就是膨胀节
由于管程和壳程的温差较大时，管程的受压元件和壳程的受压元件会在该温差下，产生很大的温差应力，厉害时会使得管板和换热管的接头全部破坏，使设备损坏，安装膨胀节的目的就是使得壳程筒体可以伸缩，增加壳体变形量来适应换热管的大伸缩量，减小壳体和换热的巨大热应力，减轻破坏
最根本的作用就是增强结构的柔性，降低设备的温差应力。
缓冲设备的膨胀，保证管壳程能同步变形。
膨胀节是做什么用的？原理是什么？
波纹管也叫膨胀节。
自 80年代初在国内市场应用以来，至今已有二十多年历史，它在石油、化工、供热、电力、水泥、冶金等工业领域得到广泛的应用。
波纹管膨胀节是用波纹管直接与两个法兰相连而成，是一种新型的连接管件。
波纹管是一种外表面呈波纹状的薄壁管件，一般由不锈钢加工制成，具有较高的轴向弹性。
这种产品具有位移补偿量大、隔离振动、承压能力高、刚度小、寿命长等优点，而且结构型式和补偿方式有很大的灵活性。
在应用中波纹管膨胀节可以被看作一个弹性元件。
于释放热胀冷缩的热应力，在设备换热器上一般叫膨胀节，在管道上也叫波纹管
1、波纹膨胀节按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹膨胀节。
2、按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹膨胀节和有约束型波纹膨胀节。
3、按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹膨胀节每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使波纹膨胀节正常工作，做到波纹膨胀节设计选型的经济合理。
