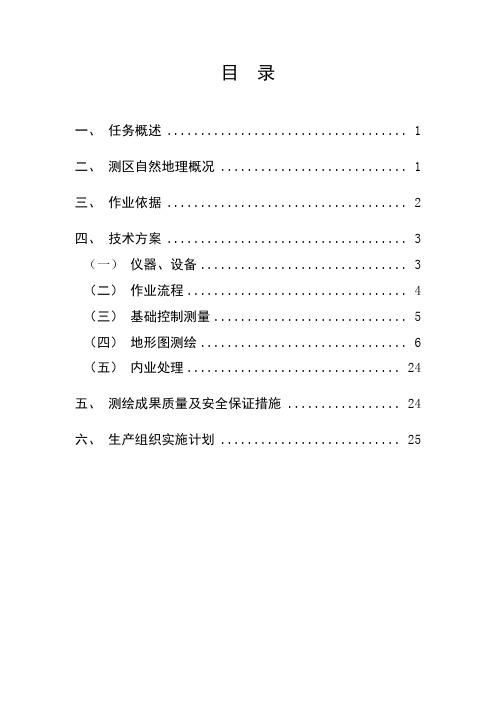

地形图测量方案

一、任务概述 0

二、测区自然地理概况 0

三、作业依据 (1)

四、技术方案 (2)

（一）仪器、设备 (2)

（二）作业流程 (2)

（三）基础控制测量 (3)

（四）地形图测绘 (5)

（五）内业处理 (24)

五、测绘成果质量及安全保证措施 (24)

六、生产组织实施计划 (25)

为了保证本次工程的顺利实施与按时完成，保证该工程的质量能够满足用户

的迫切需求，根据用户提供的有关资料，经过实地踏勘和已有测绘资料的详尽分析，编写该区1:2000地形图测量方案。

一、任务概述

1. 任务名称：新疆宝明矿业有限公司石长沟露天矿矿区1: 500地形图测绘工程。

2. 测区范围：新疆宝明矿业有限公司石长沟露天矿区。

3. 地理位置：东经106 ° 12' 05〃〜106° 12' 49〃

北纬26 ° 37' 28 〃〜26° 38' 17〃

4. 测绘内容：1 : 500数字化地形图测绘。

任务总量：测图总面积为1.45平方公里

二、测区自然地理概况

荣祥工作区位于贵州省清镇市北西约27km处，行政区划属清镇市流长乡管辖，北起冷水大田，南至老黑山高程为1635.1米的半山腰，总长1.61km。矿区范围由12个拐点圈定，其范围拐点直角坐标见表1：

表1 清镇市流长乡荣祥铝铁矿山矿区范围拐点坐标表

3294777035620464.39294659735619601.3

4294764435620311.310294749235619573.3

5294747235620329.311294804735620246.3

6294743735620295.312294810435620513.3工作区属峰丛地貌，山脊走向北东，海拔高程1282〜1588m相对高差

306m在矿区东部至东北部的碳酸盐岩分布区，沟谷深切，发育悬崖峭壁，高

差在20〜60m之间；矿区中部地形切割小，地形相对较缓，坡度一般在15〜40°之间。地势呈东高西低，北部高差一般为100 m左右。区内属亚热带季风湿润性

气候区，气候温和，四季分明。年平均降雨量为1192.5mm年最大降雨量1601.8mm 最大日降雨量为221.2mm( 1963年7月11日)。年最高日气温为

34.5 C (1961年7月2日)，最低日气温-8.6 C (1977年2月10日)，相对湿度

83%每年4~9月为雨季，6~7月雨量较集中，多雷暴雨，偶有冰雹。12月至次年2月有间断性凌冻。村落分布零散，区内交通以汽车运载为主，至清镇市有

县级公路相通，交通较便利。本测区测绘困难类别程度属于较难。

作业依据

(1)《全球定位系统(GPS测量规范》(GB/T18314-2009);

(2)《卫星定位城市测量技术规范》(CJJ/T 73-2010 )

(3)《城市测量规范》(CJJ/T 8-2011 )

(4)《全球定位系统实时动态测量(RTK技术规范》(CH/T 2009-2010)

(5)《1: 500 1: 1000 1: 2000外业数字测图技术规程》(GB/14912-2005);

(6)国家基本比例尺地形图图式《第1部分：1:500 1:1000 1:2000 地形

图图式》(GB/T 20257.1 - 2007);

(7)《数字测绘产品检查验收规定和质量评定》(GB/T18316- 2001);

(8)《新疆宝明矿业有限公司1: 500数字化地形图测绘技术设计书》；

四、技术方案

(一)仪器、设备

硬件

本次测绘任务投入的主要仪器设备有：3台KOLIDA双频GPS接收机；;Lenovo

笔记本电脑2台，绘图仪1台，打印机1台，复印机1台，车辆2部。

软件

KOLIDA GPS数据处理软件包，成图软件为南方CASS7.0以及配套的文字处理软件。

(二)作业流程

编写技术设计书

GPS静态控制测量

图根控制测量

外业数据采集

内业数据编辑整理

检查（自查、互查、抽查）

提交成果资料

（三）基础控制测量

按照要求，在已有的2个GPS一级点G06和G15的基础上加密测量控制点, 在测区范围内

增设2个二级控制点GMO和GM02保证GPS空制网具有较高的可靠性。

根据测区情况布设若干个图根点，满足外业采集的需要。

1选点和埋石

1.1 各等级GPS控制点应选在视野开阔、地基稳固、能够长期保存、便于使用的地方，如主要道路、广场、桥梁等，本测区房顶上原则上不选。

1.2 各等级GPS控制点的周围应便于架设接收设备和操作，视场内不应有高度角大于15°的成片障碍物；点位应远离大功率无线电发射源（如电视台、微波站等）不小于200米的距离，与高压输电线（1万伏以上）的距离不小于50米。

1.3 位于软土地基的点可埋设预制标石，标石预制规格必须符合GPS《规范》

要求。测量标志统一采用专门在厂家定做带十字的测量标志。位于水泥路面、沥青路面的GPSE级点可以现浇路面标志，标志米用专门在厂家定做的带十字的测量标志。1.4 各等级GPS点要求实地绘点之记，点之记中需注明3个明显地物点的间距，注记至0.1米。点之记在控制测量结束时应整理好。

2 GPS外业观测

2.1 GPS外业观测使用满足要求的双频GPS接收机3台，采用静态定位方式进行GPS外业观测，测前进行仪器鉴定。出测前必须装好电池，开机试验，保证作业用电需要。

2.2在测站上GPS天线可利用基座与脚架直接对中整平，对中误差应w 3mm 2.3观测过程中，人员不得擅自离开测站，并应防止仪器受震动和被移动，防止人和其它物体靠近天线，遮挡卫星信号。

2.4接收机观测过程中不应在接收机近旁使用对讲机和手机，确需使用，在安全

作业的前提下要尽量远离天线。
