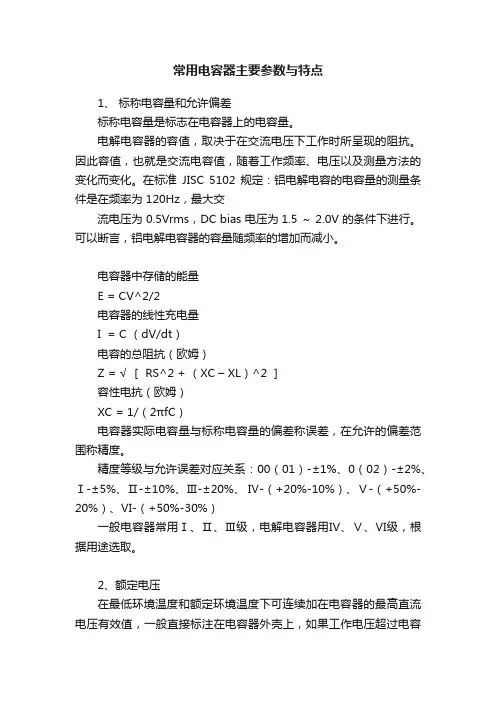

常用电容器主要参数与特点1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗。
因此容值，也就是交流电容值，随着工作频率、电压以及测量方法的变化而变化。
在标准JISC 5102 规定：铝电解电容的电容量的测量条件是在频率为 120Hz，最大交流电压为 0.5Vrms，DC bias 电压为1.5 ～ 2.0V 的条件下进行。
可以断言，铝电解电容器的容量随频率的增加而减小。
电容器中存储的能量E = CV^2/2电容器的线性充电量I = C （dV/dt）电容的总阻抗（欧姆）Z = √ ［ RS^2 + （XC – XL）^2 ］容性电抗（欧姆）XC = 1/（2πfC）电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。
当电容较小时，主要取决于电容的表面状态，容量〉0.1uf 时，主要取决于介质的性能，绝缘电阻越大越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

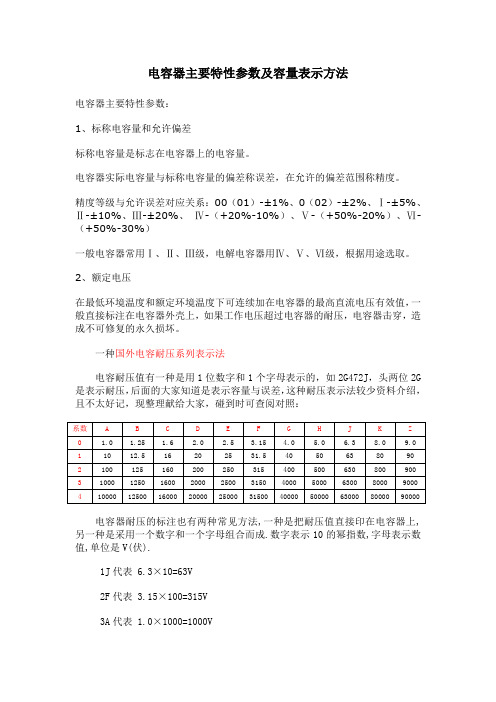

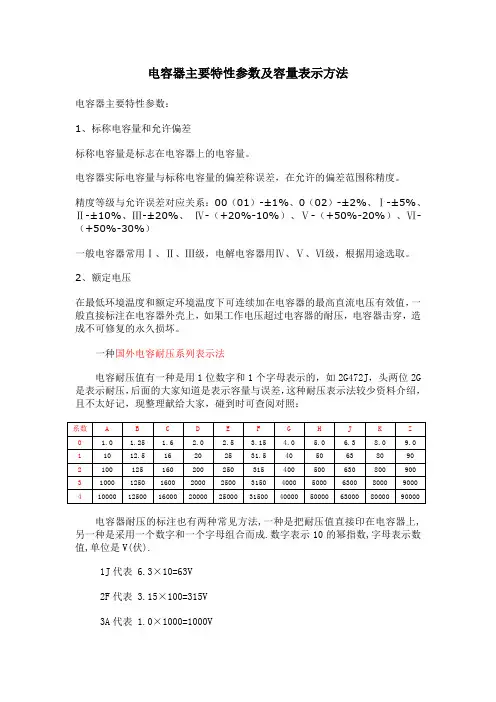

电容器主要特性参数及容量表示方法电容器主要特性参数：1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
一种国外电容耐压系列表示法电容耐压值有一种是用1位数字和1个字母表示的，如2G472J，头两位2G 是表示耐压，后面的大家知道是表示容量与误差，这种耐压表示法较少资料介绍，且不太好记，现整理献给大家，碰到时可查阅对照：电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在电容器上,另一种是采用一个数字和一个字母组合而成.数字表示10的幂指数,字母表示数值,单位是V(伏).1J代表 6.3×10=63V2F代表 3.15×100=315V3A代表 1.0×1000=1000V1K代表8.0×10=80V数字最大为4,如4Z代表90000V.3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

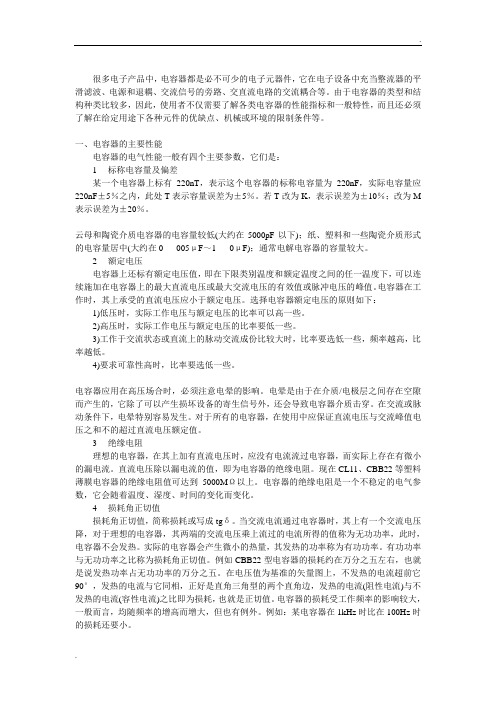

很多电子产品中，电容器都是必不可少的电子元器件，它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，使用者不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点、机械或环境的限制条件等。
一、电容器的主要性能电容器的电气性能一般有四个主要参数，它们是：1标称电容量及偏差某一个电容器上标有220nT，表示这个电容器的标称电容量为220nF，实际电容量应220nF±5％之内，此处T表示容量误差为±5％。
若T改为K，表示误差为±10％；改为M 表示误差为±20％。
云母和陶瓷介质电容器的电容量较低(大约在5000pF以下)；纸、塑料和一些陶瓷介质形式的电容量居中(大约在0005μF～10μF)；通常电解电容器的容量较大。
2额定电压电容器上还标有额定电压值，即在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电容器在工作时，其上承受的直流电压应小于额定电压。
选择电容器额定电压的原则如下：1)低压时，实际工作电压与额定电压的比率可以高一些。
2)高压时，实际工作电压与额定电压的比率要低一些。
3)工作于交流状态或直流上的脉动交流成份比较大时，比率要选低一些，频率越高，比率越低。
4)要求可靠性高时，比率要选低一些。
电容器应用在高压场合时，必须注意电晕的影响。
电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。
在交流或脉动条件下，电晕特别容易发生。
对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不的超过直流电压额定值。
3绝缘电阻理想的电容器，在其上加有直流电压时，应没有电流流过电容器，而实际上存在有微小的漏电流。
直流电压除以漏电流的值，即为电容器的绝缘电阻。

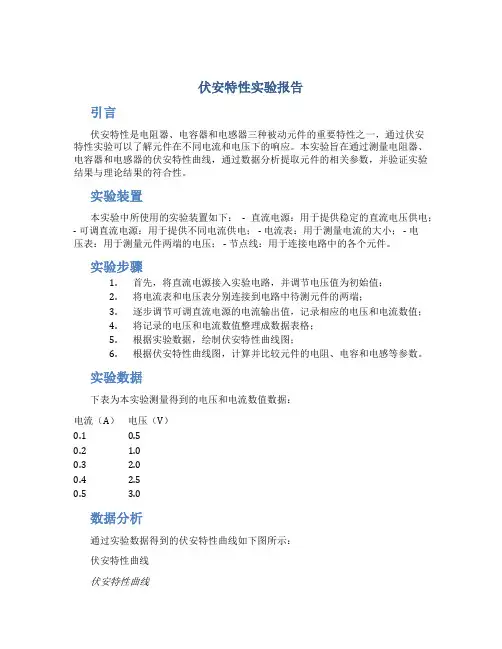

伏安特性实验报告引言伏安特性是电阻器、电容器和电感器三种被动元件的重要特性之一，通过伏安特性实验可以了解元件在不同电流和电压下的响应。
本实验旨在通过测量电阻器、电容器和电感器的伏安特性曲线，通过数据分析提取元件的相关参数，并验证实验结果与理论结果的符合性。
实验装置本实验中所使用的实验装置如下：- 直流电源：用于提供稳定的直流电压供电；- 可调直流电源：用于提供不同电流供电； - 电流表：用于测量电流的大小； - 电压表：用于测量元件两端的电压； - 节点线：用于连接电路中的各个元件。
实验步骤1.首先，将直流电源接入实验电路，并调节电压值为初始值；2.将电流表和电压表分别连接到电路中待测元件的两端；3.逐步调节可调直流电源的电流输出值，记录相应的电压和电流数值；4.将记录的电压和电流数值整理成数据表格；5.根据实验数据，绘制伏安特性曲线图；6.根据伏安特性曲线图，计算并比较元件的电阻、电容和电感等参数。
实验数据下表为本实验测量得到的电压和电流数值数据：电流（A）电压（V）0.1 0.50.2 1.00.3 2.00.4 2.50.5 3.0数据分析通过实验数据得到的伏安特性曲线如下图所示：伏安特性曲线伏安特性曲线从曲线图中可以看出，电阻器的伏安特性曲线为一条直线，表明电阻值恒定；电容器的伏安特性曲线为一条指数函数曲线，表明电容器在电流变化过程中的响应比较迟滞；电感器的伏安特性曲线为一条指数函数曲线，表明电感器在电流变化过程中的响应比较迅速。
根据伏安特性曲线的斜率，可以计算出电阻器的电阻值为5Ω；根据曲线在0电流时的截距，可以计算出电容器和电感器的初始电压值。
结论通过本次实验，我们成功地测量并绘制了电阻器、电容器和电感器的伏安特性曲线，并通过数据分析得到了元件的相关参数。
实验结果与理论结果基本符合，验证了伏安特性理论的准确性和实验方法的可靠性。
参考文献[1] 张宇. 电子实验（第3版）. 北京：高等教育出版社，2008.。

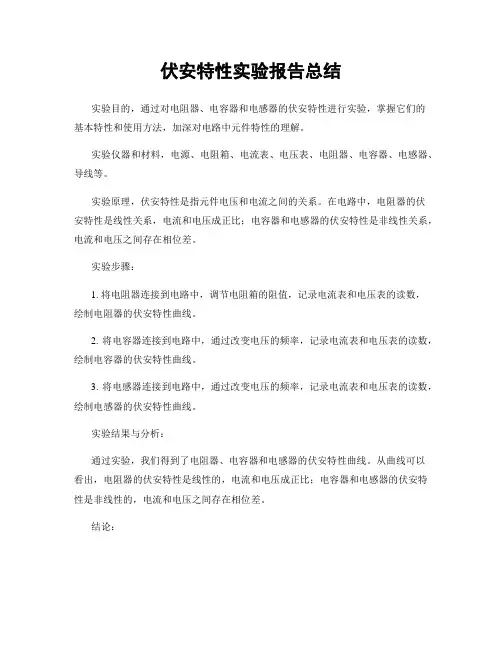

伏安特性实验报告总结实验目的，通过对电阻器、电容器和电感器的伏安特性进行实验，掌握它们的基本特性和使用方法，加深对电路中元件特性的理解。
实验仪器和材料，电源、电阻箱、电流表、电压表、电阻器、电容器、电感器、导线等。
实验原理，伏安特性是指元件电压和电流之间的关系。
在电路中，电阻器的伏安特性是线性关系，电流和电压成正比；电容器和电感器的伏安特性是非线性关系，电流和电压之间存在相位差。
实验步骤：1. 将电阻器连接到电路中，调节电阻箱的阻值，记录电流表和电压表的读数，绘制电阻器的伏安特性曲线。
2. 将电容器连接到电路中，通过改变电压的频率，记录电流表和电压表的读数，绘制电容器的伏安特性曲线。
3. 将电感器连接到电路中，通过改变电压的频率，记录电流表和电压表的读数，绘制电感器的伏安特性曲线。
实验结果与分析：通过实验，我们得到了电阻器、电容器和电感器的伏安特性曲线。
从曲线可以看出，电阻器的伏安特性是线性的，电流和电压成正比；电容器和电感器的伏安特性是非线性的，电流和电压之间存在相位差。
结论：通过本次实验，我们深入了解了电阻器、电容器和电感器的伏安特性，掌握了它们的基本特性和使用方法。
这对于我们在电路设计和实际应用中具有重要的指导意义。
总结：本次实验通过实际操作，加深了对电路中元件伏安特性的理解，提高了我们的实验操作能力和数据处理能力。
同时，也为我们今后的学习和科研工作打下了坚实的基础。
通过本次实验，我们不仅学会了如何测量电阻器、电容器和电感器的伏安特性，还深入了解了它们在电路中的作用和特点，这对我们今后的学习和科研工作具有重要的指导意义。
希望在今后的学习和实验中，我们能够继续努力，提高自己的实验能力和科研水平。
实验1电路元件伏安特性的测绘实验1电路元件伏安特性的测绘一、实验目的本实验旨在通过实验方法测定电路元件的伏安特性曲线，了解和掌握电路元件的基本特性及电压电流之间的关系。
通过实验，加深对电路元件伏安特性及电路分析的理解，提高实验操作技能和数据分析能力。
二、实验原理伏安特性是指电路元件的电压与电流之间的关系。
不同类型的电路元件，其伏安特性也各有不同。
通过测量电路元件的伏安特性，可以了解其电压与电流之间的关系，进而分析电路元件的性能。
在本实验中，我们将采用电阻器、电感器和电容器等常见电路元件进行伏安特性测绘。
通过对这些元件的测量，可以了解它们的伏安特性曲线，进而分析它们在不同电压和电流条件下的性能变化。
三、实验步骤1.准备实验器材：伏安特性测绘需要用到电源、电阻器、电感器和电容器等器材。
在实验前需要准备好所需器材，并确保其性能稳定、质量可靠。
2.搭建测量电路：根据电路元件伏安特性测绘的要求，搭建相应的测量电路。
例如，对于电阻器的伏安特性测绘，可以采用恒流电源和电压表来测量电阻器两端的电压；对于电感器和电容器的伏安特性测绘，则需要采用恒压电源和电流表来测量通过它们的电流。
3.调节电源：调节电源，设置所需的电压和电流值，并记录下相应的电流表和电压表示数。
4.数据记录：将实验中得到的所有数据记录在实验记录表中，包括电压、电流以及实验过程中出现的任何异常情况。
5.数据处理：根据实验记录表中的数据，绘制出电路元件的伏安特性曲线，并对实验结果进行分析和解释。
四、实验结果在进行实验后，我们得到了以下数据和伏安特性曲线：（请在此处插入电阻器伏安特性曲线图）（请在此处插入电感器伏安特性曲线图）（请在此处插入电容器伏安特性曲线图）通过对实验数据的分析和处理，我们可以得出以下结论：1.电阻器的伏安特性曲线是一条直线，其斜率即为电阻的数值。
当电压增大时，电流也随之增大，但增大的幅度较小，表明电阻器对电流的阻碍作用较强。
2.电感器的伏安特性曲线呈非线性关系，且随着电压的增大，电流增大的幅度逐渐减小。
电容器的主要特性参数是什么⑴电容主要特性参数①标称电容量标志在电容器上的电容量。
但电容器实际电容量与标称电容量是有偏差的，精度等级与允许误差有对应关系。
一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗，随着工作频率、温度、电压以及测量方法的变化，容值将有变化。
②额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压的有效值，如果工作电压超过电容器的耐压，电容器将被击穿，造成损坏。
在实际中，随着温度的升高，耐压值将变低。
③绝缘电阻直流电压加在电容上，产生漏电电流，两者之比称为绝缘电阻。
当电容较小时，主要取决于电容的表面状态；容量＞0.1μF时，主要取决于介质。
绝缘电阻越大越好。
④损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
损耗与频率范围、介质、电导、电容金属部分的电阻等有关。
⑤频率特性随着频率的上升，一般电容器的电容量呈现下降的规律。
当电容工作在谐振频率以下时，表现为容性，当超过其谐振频率，表现为感性，此时就不是一个电容而是一个电感了。
所以一定要防止电容工作于谐振频率以上。
⑵电容器选择常用的几个参数①温度系数，也就是电容值随温度变化的范围。
②损耗因数，因为电容器的泄漏电阻、等效串联电阻和等效串联电感，这三项指标几乎总是很难分开，所以许多电容器制造厂家将它们合并成一项指标，称作损耗因数，主要用来描述电容器的无效程度。
损耗因数定义为电容器每周期损耗能量与储存能量之比。
又称为损耗角正切。
③Q值，又称为品质因数，是损耗因数的倒数。
一般电容的手册中会标注Q或损耗因数。
④介电常数K，电容的不同主要是填充介质的不同，介电常数的大小关系电容的体积和介质吸收不同，介电常数大，在较小的体积上就可以集成很大的容量，但介质吸收就很严重。
电容器的基本性质与特点电容器是电路中常见的一种元件，它被广泛应用于各种电子设备和系统中。
电容器具有一些独特的性质与特点，本文将对其进行论述。
一、电容器的基本性质1.电容的概念电容是电容器的基本物理性质，表示电容器存储电荷的能力。
电容的单位是法拉(F)。
当电容器两极上施加电压时，如果电荷的量为Q，电容器两极之间的电压为V，则它们之间的电容C定义为C = Q/V。
2.电容的数量级通常情况下，电容的数量级是微法(F)到毫法(F)。
常见的电容器容量有几皮法(pF)、几纳法(nF)、几微法(μF)和几毫法(mF)等。
容量越大，电容器存储电荷的能力越大。
3.电容器的结构电容器通常由两个导体板（如金属板）和介质层（如空气、纸介质或电解质）组成。
介质层的性质决定了电容器的电容值和工作特性。
在两个导体板之间施加电压，电场会在介质层中产生，并导致电荷的存储。
4.电容器的充放电电容器可以存储电荷，当充电时，它会吸收电流积累电荷；当放电时，电荷会从电容器释放为电流。
电容器具有充放电的特点，可以在电路中扮演能量存储与释放的重要角色。
二、电容器的特点1.频率响应特性电容器对信号频率的响应是一种重要特性。
在低频范围内，电容器的阻抗很大，对电流的传导能力较弱；而在高频范围内，电容器的阻抗迅速下降，成为电路中的“导线”。
这一特点使得电容器在滤波电路、耦合电路以及信号调整和修正中起到重要作用。
2.相位差特性在交流电路中，电容器对信号的传递引入了相位差。
当信号通过电容器时，输出信号的相位会与输入信号存在一定差异。
这个相位差的大小与信号频率和电容器的电容值有关。
相位差特性使得电容器在电路中具有相位校正和相位分离的功能。
3.电容器的极性部分电容器具有极性，如铝电解电容器和电解电容器。
这意味着它们只能在特定的电压极性下工作。
反向电压会导致电容器损坏，因此在应用中需要特别注意。
4.电容器的寿命电容器具有使用寿命，其使用寿命取决于电容器的结构和材料。

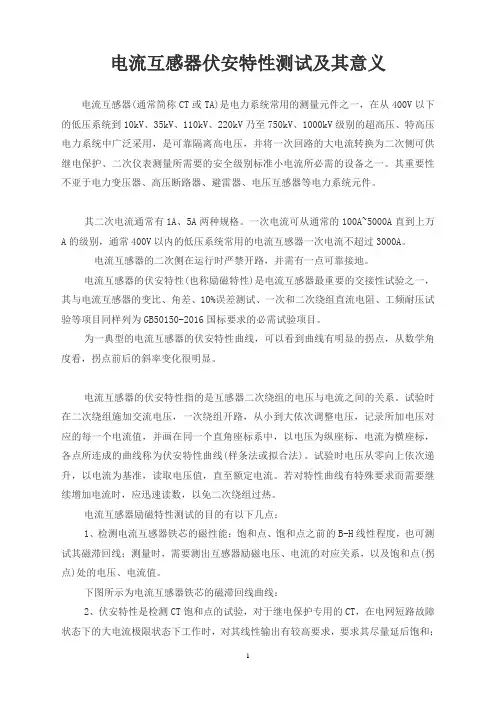

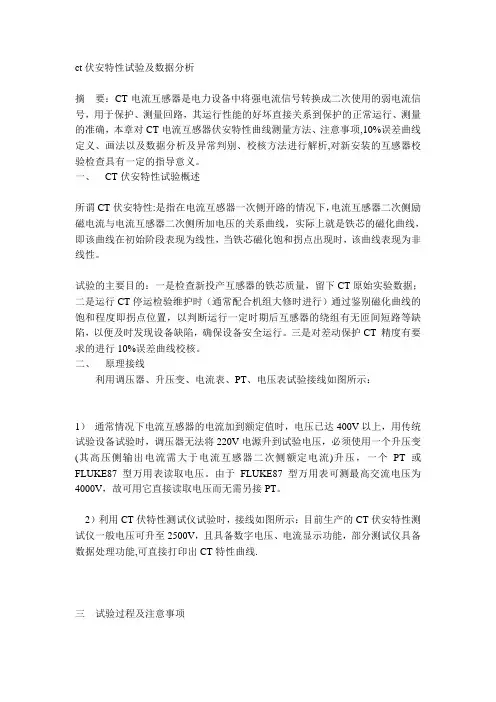

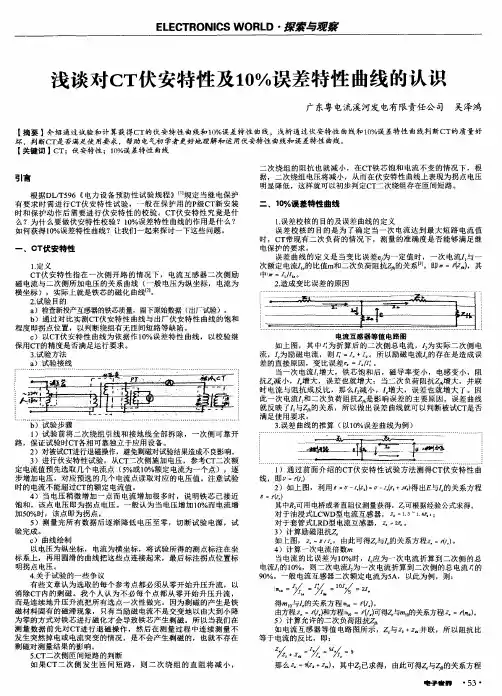

电流互感器伏安特性测试及其意义电流互感器(通常简称CT或TA)是电力系统常用的测量元件之一，在从400V以下的低压系统到10kV、35kV、110kV、220kV乃至750kV、1000kV级别的超高压、特高压电力系统中广泛采用，是可靠隔离高电压，并将一次回路的大电流转换为二次侧可供继电保护、二次仪表测量所需要的安全级别标准小电流所必需的设备之一。
其重要性不亚于电力变压器、高压断路器、避雷器、电压互感器等电力系统元件。
其二次电流通常有1A、5A两种规格。
一次电流可从通常的100A~5000A直到上万A的级别，通常400V以内的低压系统常用的电流互感器一次电流不超过3000A。
电流互感器的二次侧在运行时严禁开路，并需有一点可靠接地。
电流互感器的伏安特性(也称励磁特性)是电流互感器最重要的交接性试验之一，其与电流互感器的变比、角差、10%误差测试、一次和二次绕组直流电阻、工频耐压试验等项目同样列为GB50150-2016国标要求的必需试验项目。
为一典型的电流互感器的伏安特性曲线，可以看到曲线有明显的拐点，从数学角度看，拐点前后的斜率变化很明显。
电流互感器的伏安特性指的是互感器二次绕组的电压与电流之间的关系。
试验时在二次绕组施加交流电压，一次绕组开路，从小到大依次调整电压，记录所加电压对应的每一个电流值，并画在同一个直角座标系中，以电压为纵座标，电流为横座标，各点所连成的曲线称为伏安特性曲线(样条法或拟合法)。
试验时电压从零向上依次递升，以电流为基准，读取电压值，直至额定电流。
若对特性曲线有特殊要求而需要继续增加电流时，应迅速读数，以免二次绕组过热。
电流互感器励磁特性测试的目的有以下几点：1、检测电流互感器铁芯的磁性能：饱和点、饱和点之前的B-H线性程度，也可测试其磁滞回线；测量时，需要测出互感器励磁电压、电流的对应关系，以及饱和点(拐点)处的电压、电流值。
下图所示为电流互感器铁芯的磁滞回线曲线：2、伏安特性是检测CT饱和点的试验，对于继电保护专用的CT，在电网短路故障状态下的大电流极限状态下工作时，对其线性输出有较高要求，要求其尽量延后饱和；而测量绕组或计量绕组就不需要考虑大电流情形下的工作条件，只需在额定电流范围附近(额定电流1.2倍以内)，输出精度满足需要即可。
