实验三触发器和计数器应用

触发器功能实验报告触发器功能实验报告引言：触发器是数字电路中常见的重要元件，它能够在特定的输入条件下产生稳定的输出信号。

本实验旨在通过构建不同类型的触发器电路，探究触发器的基本原理和功能。

实验一：RS触发器RS触发器是最简单的一种触发器，由两个交叉连接的非门组成。

实验中我们使用了两个与非门来构建RS触发器电路，其中一个与非门的输出连接到另一个与非门的输入，反之亦然。

通过设置不同的输入状态，我们可以观察到RS触发器的两种稳定状态：置位和复位。

实验二：D触发器D触发器是一种常用的触发器，它具有单一输入和双输出。

实验中我们使用了两个与非门和一个或非门来构建D触发器电路。

通过输入信号的变化，我们可以观察到D触发器的工作原理：当输入信号为高电平时，输出保持之前的状态，当输入信号为低电平时，输出根据之前的状态进行切换。

实验三：JK触发器JK触发器是一种多功能的触发器，它具有两个输入和两个输出。

实验中我们使用了两个与非门和一个或非门来构建JK触发器电路。

通过设置不同的输入状态，我们可以观察到JK触发器的四种工作模式：置位、复位、切换和禁用。

实验四：T触发器T触发器是一种特殊的JK触发器，它只有一个输入和两个输出。

实验中我们使用了两个与非门和一个或非门来构建T触发器电路。

通过输入信号的变化，我们可以观察到T触发器的工作原理：当输入信号为高电平时，输出状态翻转，当输入信号为低电平时，输出保持不变。

实验五：应用实例在实验的最后，我们通过一个简单的应用实例来展示触发器的实际应用。

我们构建了一个二进制计数器电路，使用了多个D触发器和与非门。

通过输入脉冲信号，我们可以观察到计数器的工作原理：每次接收到脉冲信号，计数器的输出状态按照二进制规律进行变化。

结论：通过本次实验，我们深入了解了不同类型的触发器的功能和工作原理。

触发器在数字电路中具有重要的应用价值，能够实现各种逻辑功能和时序控制。

进一步的研究和实践将有助于我们更好地理解和应用触发器，提高数字电路设计的能力。

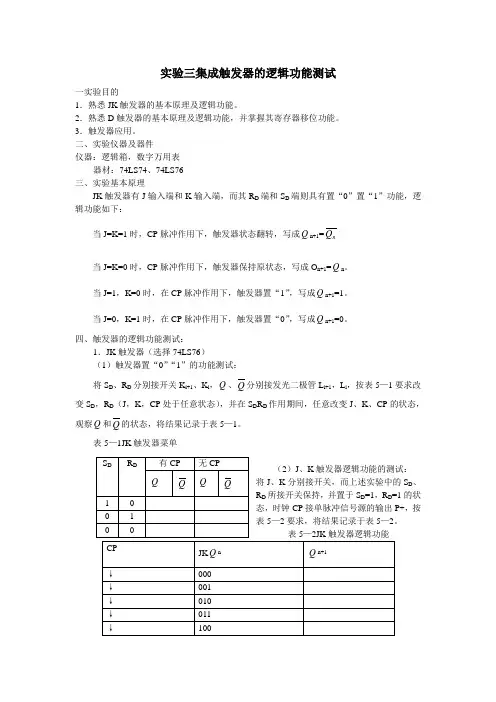

实验三集成触发器的逻辑功能测试一实验目的1．熟悉JK触发器的基本原理及逻辑功能。

2．熟悉D触发器的基本原理及逻辑功能，并掌握其寄存器移位功能。

3．触发器应用。

二、实验仪器及器件仪器：逻辑箱，数字万用表器材：74LS74、74LS76三、实验基本原理JK触发器有J输入端和K输入端，而其R D端和S D端则具有置“0”置“1”功能，逻辑功能如下：Q当J=K=1时，CP脉冲作用下，触发器状态翻转，写成Q n+1=n当J=K=0时，CP脉冲作用下，触发器保持原状态，写成O n+1=Q n。

当J=1，K=0时，在CP脉冲作用下，触发器置“1”，写成Q n+1=1。

当J=0，K=1时，在CP脉冲作用下，触发器置“0”，写成Q n+1=0。

四、触发器的逻辑功能测试：1．JK触发器（选择74LS76）（1）触发器置“0”“1”的功能测试：将S D、R D分别接开关K i+1、K i，Q、Q分别接发光二极管L i+1，L i，按表5—1要求改变S D，R D（J，K，CP处于任意状态），并在S D R D作用期间，任意改变J、K、CP的状态，观察Q和Q的状态，将结果记录于表5—1。

表5—1JK触发器菜单将J、K分别接开关，而上述实验中的S D、R D所接开关保持，并置于S D=1，R D=1的状态，时钟CP接单脉冲信号源的输出P+，按表5—2要求，将结果记录于表5—2。

2．D 触发器：（选择74LS74）（1） 触发器置“0”置“1”功能的测试：将S D 、R D 分别接开关，Q 、Q 分别接发光二极管，按表5—3要求改变S D 、R D （D 及CP 处于任意状态）并在S D 、R D 作用期间，任意改变D 与CP 的状态，测试S D 、RD 的功能，并将测试结果记录于表5—3。

表5—3D 触发器S D 、R D 菜单（2） 对D 触发器逻辑功能的测试，结果记录于表5—4。

表5—触发器逻辑菜单五、触发器应用：1． 用JK 触发器（74LS76）组成三位串行累加计数器如下图。

数电实验报告触发器及其应用(共10篇)1、实验目的：掌握触发器的原理和使用方法，学会利用触发器进行计数、存储等应用。

2、实验原理：触发器是一种多稳态数字电路，具有存储、计数、分频、时序控制等功能。

常见的触发器有RS触发器、D触发器、T触发器、JK触发器等。

RS触发器是由两个交叉互连的反相器组成的，它具有两个输入端R(复位)和S(置位)，一个输出端Q。

当输入R=1，S=0时，Q=0;当输入R=0，S=1时，Q=1;当R=S=1时，无法确定Q的状态，称为禁态。

JK触发器是将RS触发器的两个输入端合并在一起而成，即J=S，K=R，当J=1，K=0时，Q=1;当J=0，K=1时，Q=0;当J=K=1时，Q反转。

JK触发器具有启动、停止、颠倒相位等功能。

D触发器是由单个输入端D、输出端Q和时钟脉冲输入端组成的，当时钟信号上升沿出现时，D触发器的状态发生改变，如果D=1，Q=1;如果D=0，Q=0。

T触发器只有一个输入端T和一个输出端Q，在每个时钟脉冲到来时，T触发器执行T→Q操作，即若T=1，则Q取反；若T=0，则Q保持不变。

触发器可以组成计数器、分频器、存储器、状态机等各种数字电路，被广泛用于计算机、控制系统等领域。

3、实验器材：数码万用表、示波器、逻辑分析仪、CD4013B触发器芯片、几个电阻、电容、开关、信号发生器等。

4、实验内容：4.1 RS触发器测试利用CD4013B芯片来测试RS触发器的功能，在实验中将RS触发器的输入端分别接入CD4013B芯片的端子，用示波器观察输出端的波形变化，并记录下输入输出关系表格，来验证RS触发器的工作原理。

具体实验步骤如下：将CD4013B芯片的端子按如下接线方式连接：RST1,2脚接入+5V电源，C1个100nF的电容与单位时间5 ns的外部时钟信号交替输入接口CLK，以模拟器件为master时，向器件提供单个时钟脉冲。

测试时选择适宜的数据输入，R1和S2另一端程+5V，S1和R2另一端连接接地GND,用万用表测量各端电压，电容缓存的电压。

实验三触发器及其应用一、实验目的1、掌握基本RS、JK、D和T触发器的逻辑功能2、掌握集成触发器的逻辑功能及使用方法3、熟悉触发器之间相互转换的方法二、实验原理触发器具有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存贮器件，是构成各种时序电路的最基本逻辑单元。

1、JK触发器在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。

本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。

引脚功能及逻辑符号如图8－2所示。

JK触发器的状态方程为Q n+1＝J Q n＋K Q nJ和K是数据输入端，是触发器状态更新的依据，若J、K有两个或两个以上输入端时，组成“与”的关系。

Q与Q为两个互补输出端。

通常把 Q＝0、Q ＝1的状态定为触发器“0”状态；而把Q＝1，Q＝0定为“1”状态。

图8－2 74LS112双JK触发器引脚排列及逻辑符号下降沿触发JK触发器的功能如表8－2表8－2注：×—任意态↓—高到低电平跳变↑—低到高电平跳变Q n（Q n）—现态 Q n+1（Q n+1 ）—次态φ—不定态JK触发器常被用作缓冲存储器，移位寄存器和计数器。

2、D触发器在输入信号为单端的情况下，D触发器用起来最为方便，其状态方程为Q n+1＝D n，其输出状态的更新发生在CP脉冲的上升沿，故又称为上升沿触发的边沿触发器，触发器的状态只取决于时钟到来前D端的状态，D触发器的应用很广，可用作数字信号的寄存，移位寄存，分频和波形发生等。

有很多种型号可供各种用途的需要而选用。

如双D 74LS74、四D 74LS175、六D 74LS174等。

图8－3 为双D 74LS74的引脚排列及逻辑符号。

功能如表8－3。

图8－3 74LS74引脚排列及逻辑符号表8－3 D触发器特性表表8－4 T触发器特性表4、触发器之间的相互转换在集成触发器的产品中，每一种触发器都有自己固定的逻辑功能。

计数器及应用实验报告计数器及应用实验报告引言：计数器是一种常见的电子设备，用于记录和显示特定事件或过程中发生的次数。

在实际应用中，计数器广泛用于各种领域，如工业自动化、交通管理、计时系统等。

本文将介绍计数器的原理、分类以及在实验中的应用。

一、计数器的原理计数器是由一系列的触发器组成的，触发器是一种能够存储和改变状态的电子元件。

计数器的工作原理是通过触发器的状态改变来记录和显示计数值。

当触发器的状态从低电平变为高电平时，计数器的计数值加一；当触发器的状态从高电平变为低电平时，计数器的计数值减一。

计数器可以根据需要进行正向计数、逆向计数或者同时进行正逆向计数。

二、计数器的分类根据计数器的触发方式，计数器可以分为同步计数器和异步计数器。

同步计数器是指所有触发器在同一个时钟脉冲的控制下进行状态改变，计数值同步更新；异步计数器是指触发器的状态改变不依赖于时钟脉冲，计数值异步更新。

根据计数器的位数，计数器又可以分为4位计数器、8位计数器、16位计数器等。

三、计数器的应用实验1. 实验目的本实验旨在通过设计和搭建一个简单的计数器电路，了解计数器的工作原理和应用。

2. 实验器材- 74LS74触发器芯片- 电路连接线- LED灯- 开关按钮3. 实验步骤步骤一：搭建计数器电路根据实验原理，将74LS74触发器芯片与LED灯和开关按钮连接起来，形成一个简单的计数器电路。

步骤二：测试计数器功能将电路连接到电源，并按下开关按钮。

观察LED灯的亮灭情况，记录计数器的计数值变化。

步骤三：应用实验根据实际需求，将计数器电路应用到实际场景中。

例如，可以将计数器电路连接到流水线上，用于记录产品的数量；或者将计数器电路连接到交通信号灯上，用于记录通过的车辆数量。

4. 实验结果与分析通过实验测试，我们可以观察到LED灯的亮灭情况，并记录计数器的计数值变化。

根据实验结果，我们可以验证计数器的功能是否正常。

在应用实验中，我们可以根据实际需求来设计和改进计数器电路，以满足不同场景下的计数需求。

电力学院FPGA应用开发实验报告实验名称：触发器与计数器专业：电子科学与技术姓名：班级：学号：1.触发器功能的模拟实现实验目的：1．掌握触发器功能的测试方法。

2．掌握基本RS触发器的组成及工作原理。

3．掌握集成JK触发器和D触发器的逻辑功能及触发方式。

4．掌握几种主要触发器之间相互转换的方法。

5．通过实验，体会EPLD芯片的高集成度和多I/O口。

实验说明：将基本RS触发器，同步RS触发器，集成J-K触发器，D触发器同时集一个FPGA芯片中模拟其功能，并研究其相互转化的方法。

实验的具体实现要连线测试，实验原理如图所示：2.计数器在VHDL中，可以用Q<=Q+1简单地实现一个计数器，也可以用LPM来实现。

下面分别对这两种方法进行介绍。

方法一：第1步：新建一个Quartus项目。

第2步：建立一个VHDL文件，实现一个8位计数器。

计数器从“00000000”开始计到“11111111”，计数器的模是256。

计数器模块还需要包含一个时钟clock、一个使能信号en、一个异步清0信号aclr和一个同步数据加载信号sload。

模块符号如下图所示：第3步：VHDL代码如下：第4步：将VHDL文件另存为counter_8bit.vhd，并将其设定为项目的最顶层文件，再进行语法检查。

第5步：语法检查通过以后，用KEY[0]表示clock，SW[7..0]表示data，SW[8~10]分别表示en、sload和aclr；LEDR[7..0]表示q。

第6步：引脚分配完成后，编译并下载。

第7步：修改上述代码，把计数器的模更改为100，应如何操作。

模为100的计数器，VHDL代码如下：方法二：使用LPM实现8位计数器。

LPM是指参数化功能模块，用LPM可以非常方便快捷地实现一个计数器。

第1步：选择Tools->MegaWizard Plug-In Manager命令，打开如下图所示的对话框。

第2步：直接单击Next按钮，出现如下图所示的对话框。

计数器及其应用的实验原理1. 什么是计数器？计数器是一种电子数字逻辑电路，用于计算和记数。

它由触发器和逻辑门组成，根据输入信号的变化来记录和显示一个有序的数字序列。

计数器可以实现加法、减法、乘法和除法等运算。

2. 计数器的工作原理计数器基于触发器工作，触发器是一种可以存储和改变其状态的电子开关。

常见的触发器有RS触发器、JK触发器和D触发器。

计数器根据触发器的状态改变来计数。

2.1 二进制计数器二进制计数器是最常用的计数器类型。

它由多个触发器按照一定顺序串联而成，每个触发器表示一个二进制位（0或1）。

当计数器接收到时钟信号时，触发器按照设定的计数模式改变其状态，从而实现计数功能。

2.2 计数模式计数器可以采用不同的计数模式，如递增计数、递减计数、加法计数和减法计数等。

计数模式根据输入信号的变化来确定计数的方向和方式。

3. 计数器的应用3.1 秒表计数器可用于制作秒表。

通过将计数器连接到一个时钟信号源，每个时钟周期就会触发计数器计数一次。

当需要计时时，可以启动计数器并显示经过的时间。

3.2 频率计计数器可以用来测量和显示信号的频率。

通过将计数器连接到输入信号，每个计数器计数周期都会表示输入信号的一个完整周期。

根据计数器计数的频率，可以得到输入信号的频率。

3.3 数字表计数器可以用于制作数字表。

通过将计数器的输出与数码管连接，可以实现数字表对时间、温度、湿度等数值的显示。

通过控制计数器的计数速度，可以调整数字表的刷新速率。

3.4 电子游戏计数器还可以用于制作电子游戏。

通过将计数器的输出与游戏的计分系统连接，可以实现计分的功能。

玩家的得分通过计数器累加并显示在游戏界面上。

4. 总结计数器是一种重要的数字电路，可以用于计数、计时和计算等应用。

它基于触发器的工作原理，通过触发器的状态改变来实现计数功能。

计数器可应用于秒表、频率计、数字表和电子游戏等领域。

掌握计数器的原理和应用可以帮助我们理解和设计更复杂的数字逻辑电路。

实验三D触发器、移位寄存器、二进制计数器的Verilog实现及仿真器的使用一、实验目的：本次实验利用Verilog语言输入方式、定义引脚（两种方法）、；掌握任意进制计数器的设计方法，进一步掌握时钟的具体使用方法，进而掌握仿真器的使用方法。

二、实验要求：1、利用Verilog硬件描述语言，参考提供源程序，设计带进位的4位二进制计数器；2、利用Verilog硬件描述语言，自行设计七段码译码器；3、在原理图中调用计数器模块和译码器模块构成一个可以直接驱动数码管的单元模块。

带有清零端的D触发器源程序moduleR_SY_D_FF ( RB, D, CLK, Q, QB );input RB, D, CLK;output Q, QB ;reg Q;assign QB = ~Q;always @( posedge CLK or negedge RB )Q <= ( !RB )? 0: D;endmodule串行输入并行输出移位寄存器源程序module SIN_POUT_SHIFT ( RSTB, IN, CLK, Q );input RSTB, CLK, IN;output [3:0] Q;reg [3:0] Q;always @( posedge CLK or negedge RSTB )Q <= ( !RSTB )? 0: {Q,IN};endmodule并入串出移位寄存器module PIN_SOUT_SHIFT ( LOAD, IN, CLK, Q );input LOAD, CLK;input [3:0] IN;output [3:0] Q;Q;reg [3:0]always @( posedge CLK or posedge LOAD )if ( LOAD )Q <= IN;elseQ <= Q << 1;endmodule带进位二进制计数器源程序：module cnt4e(clk,clr,ena,cout,q); input clk,clr,ena;output [3:0] q;output cout;reg [3:0]q;always @(posedge clr or posedge clk) beginif(clr) q='b0000;else if (ena) q=q+1;endassign cout=&q;endmodule。

电路基础原理计数器与触发器电路基础原理——计数器与触发器电子技术是现代社会中不可或缺的一部分，而电路则是电子技术的基础。

计数器与触发器是电子电路中常见的两种重要元件。

本文将着重探讨这两种元件的基本原理和应用。

一、计数器计数器是一种用于计数的电子元件，它可以根据特定的输入信号完成计数功能。

计数器广泛应用于各种数字系统中，如时钟、计时器、频率分析器等等。

计数器的核心原理是利用触发器的状态进行计数。

触发器是一种具有两个稳定状态（通常为高电平和低电平）的开关元件。

计数器将多个触发器进行级联连接，通过输入信号的变化来控制每个触发器的状态变化，从而实现计数的功能。

计数器可分为两种类型：同步计数器和异步计数器。

同步计数器是指所有触发器在同一个时钟信号的控制下同时改变状态，而异步计数器则是指每个触发器独立地改变状态。

不同类型的计数器适用于不同的应用场景。

计数器还可以分为正向计数器和反向计数器。

正向计数器是指计数器从0递增至最大值，反向计数器则是指计数器从最大值递减至0。

二、触发器触发器是计数器操作的核心元件。

它可以存储和保持一个稳定的电平输出。

触发器的状态取决于输入信号。

常见的触发器包括RS触发器、JK触发器、D触发器等。

每种触发器都有不同的输入和输出特性，适用于不同的电路设计需求。

以JK触发器为例，它是一种能够在时钟脉冲的作用下根据输入信号进行状态转换的触发器。

JK触发器具有三个输入端口：J、K和时钟，以及一个输出端口。

JK触发器的工作原理是：当时钟信号为下降沿时，输入J为高电平，输入K为低电平时，输出将反转；如果输入J和K都为高电平，则输出保持原来的状态。

通过控制输入信号的变化，我们可以实现各种复杂的计数器功能。

三、应用计数器与触发器在电子技术中有着广泛的应用。

以下是几个常见的应用场景：1. 时钟和计时器：计数器可用于设计时钟和计时器，实现时间的测量和显示功能。

2. 频率分析器：计数器可用于频率分析器中，在一定时间内测量输入信号的频率，并输出结果。

一、实验目的1. 理解计数器的基本原理和工作方式；2. 掌握计数器的使用方法；3. 培养动手实践能力和团队协作精神。

二、实验原理计数器是一种用于计数的电子器件，能够对输入信号进行计数。

计数器的基本原理是利用触发器来实现计数功能。

触发器是一种具有记忆功能的电子器件，可以存储0或1的状态。

通过将触发器级联，可以实现多位计数。

本实验采用一个简单的异步二进制计数器，其工作原理如下：1. 当计数器复位时，所有触发器的状态都为0；2. 当计数器收到一个时钟信号时，最低位的触发器翻转状态；3. 如果最低位的触发器状态为1，则其输出信号将触发下一位触发器翻转状态；4. 依次类推，实现计数器的计数功能。

三、实验器材1. 计数器模块；2. 电源；3. 连接线；4. 逻辑分析仪；5. 示波器。

四、实验步骤1. 连接电路：将计数器模块、电源、连线等按实验电路图连接好；2. 复位计数器：将复位按钮按下，确保计数器处于初始状态；3. 观察计数过程：打开电源，观察计数器输出端的状态变化；4. 记录数据：使用逻辑分析仪或示波器记录计数器输出端的状态变化，并记录数据；5. 分析数据：根据记录的数据，分析计数器的计数过程和结果。

五、实验结果与分析1. 实验结果：计数器模块在接收到时钟信号后，输出端的状态按二进制递增的顺序变化，实现了计数功能；2. 分析：（1）复位功能：通过复位按钮，可以将计数器模块的状态恢复到初始状态，方便进行实验；（2）计数功能：计数器模块能够对输入的时钟信号进行计数，实现计数功能；（3）稳定性：在实验过程中，计数器模块的输出端状态变化稳定，未出现异常现象。

六、实验总结通过本次实验，我们掌握了计数器的基本原理和使用方法。

实验过程中，我们学会了如何连接电路、观察计数过程、记录数据和分析数据。

同时，我们还培养了动手实践能力和团队协作精神。

在今后的学习和工作中，我们将继续努力，不断提高自己的实验技能和团队协作能力。

计数器及其应用实验报告计数器及其应用实验报告引言：计数器是一种常见的数字电路元件，用于计数和记录特定事件的发生次数。

计数器在电子设备中广泛应用，如时钟、计时器、频率计等。

本实验旨在通过设计和实现一个简单的计数器电路，探索计数器的原理和应用。

实验目的：1. 理解计数器的基本原理和工作方式；2. 掌握计数器的设计和实现方法；3. 熟悉计数器在数字电路中的应用。

实验器材：1. 74LS74型D触发器芯片；2. 74LS47型BCD-七段译码器芯片；3. 七段数码管；4. 连接线、电源等。

实验步骤：1. 连接电路：将D触发器芯片和BCD-七段译码器芯片按照电路图连接。

将七段数码管连接到译码器芯片的输出端口。

2. 设置初始状态：将D触发器的D端口和清零端口连接到高电平（Vcc），将时钟端口连接到脉冲发生器。

将BCD-七段译码器芯片的输入端口连接到D触发器的输出端口。

3. 测试计数器：通过调节脉冲发生器的频率，观察七段数码管的显示变化。

可以尝试不同的频率，观察计数器的计数速度。

实验结果：1. 当脉冲发生器频率较低时，七段数码管的显示会逐个数字递增，较慢。

2. 当脉冲发生器频率适中时，七段数码管的显示会快速变化，呈现出连续计数的效果。

3. 当脉冲发生器频率过高时，七段数码管的显示会变得模糊，无法分辨数字。

实验分析：1. 计数器的工作原理：D触发器是计数器的基本构建模块，通过时钟信号的触发，将输入信号存储并输出。

BCD-七段译码器将二进制计数器的输出转换为七段数码管的显示。

2. 计数器的应用：计数器广泛应用于时钟、计时器、频率计等场景中。

通过调节时钟信号的频率，可以实现不同速度的计数功能。

3. 计数器的局限性：计数器的频率受限于时钟信号的稳定性和触发器的响应速度。

过高或过低的频率都会影响计数器的正常工作。

实验总结：通过本次实验，我们深入了解了计数器的原理和应用。

计数器是数字电路中重要的组成部分，它能够记录和计算特定事件的发生次数。

电路中的计数器和触发器计数器和触发器是电路中常用的数字逻辑元件，它们在电子设备和计算机系统中扮演着重要的角色。

本文将重点介绍计数器和触发器的基本原理、工作方式以及应用领域。

一、计数器计数器是一种能够在一定条件下实现自动计数的电子元件。

它能够按照一定规律进行数字计数，并在达到预设值时产生相应的输出信号。

常见的计数器有二进制计数器、十进制计数器等。

1. 二进制计数器二进制计数器是最基本的计数器之一。

它使用二进制数字表示计数值，每次计数递增或递减1。

例如，一个4位二进制计数器可以从0000计数到1111，在达到1111后重新回到0000。

二进制计数器通常由触发器构成，触发器在计数信号的驱动下进行状态变化。

2. 十进制计数器十进制计数器是按照十进制数字进行计数的计数器。

它通常由多个二进制计数器组合而成，每个二进制计数器负责计数一个十进制位。

例如，一个4位十进制计数器可以从0000计数到9999，在达到9999后重新回到0000。

3. 同步计数器和异步计数器计数器可以分为同步计数器和异步计数器。

同步计数器的各个触发器按照统一的时钟信号进行状态变化，计数过程同步进行。

而异步计数器的各个触发器可以独立地进行状态变化，计数过程异步进行。

二、触发器触发器是一种能够储存和改变输入信号状态的器件。

它可以进行状态的存储和传递，常用于电路中的时序控制和存储元件。

常见的触发器有RS触发器、D触发器、JK触发器等。

1. RS触发器RS触发器是最简单的触发器之一。

它由两个交叉连接的非门和一个反馈路径构成。

RS触发器有两个输入端S和R，通过控制这两个输入端的状态，可以实现触发器的置位（Set）和复位（Reset）操作。

2. D触发器D触发器是基于RS触发器发展而来的触发器。

它只有一个输入端D，通过时钟信号的控制实现输入信号的存储和传递。

D触发器常用于时序控制电路和寄存器中。

3. JK触发器JK触发器是一种全功能触发器，可以实现RS触发器和D触发器的所有功能，同时具有更高的稳定性。

电路基础原理数字电路中的计数器与触发器电路基础原理——数字电路中的计数器与触发器作为电子技术的基础，数字电路在现代科技中扮演着重要的角色。

在数字电路中，计数器与触发器是两个非常重要的组件。

它们的存在使得数字电路可以进行计数和存储信息的工作。

本文将深入探讨计数器与触发器的原理及其在电路设计中的应用。

一、计数器的工作原理计数器是一种能够按照一定的规律对输入信号进行计数的电路。

它通常由触发器、逻辑门和计数控制线构成。

1.触发器触发器是计数器的核心组件之一。

它可以存储和传输二进制信息。

常见的触发器有RS触发器、D触发器和JK触发器。

其中JK触发器最为常用，因为它既可以实现同步计数，也可以实现异步计数。

2.逻辑门逻辑门负责对输入信号进行逻辑运算和控制。

常见的逻辑门有与门、或门、非门和异或门等。

通过逻辑门的组合运算，可以实现复杂的计数器功能。

3.计数控制线计数控制线是计数器的输入线路，它负责控制计数器的计数规律。

比如，一个4位二进制计数器就需要4根计数控制线。

计数器工作的关键在于通过逻辑门控制触发器的状态改变。

比如，在一个2位计数器中，当第一个触发器的输出为1时，第二个触发器根据逻辑门的运算结果决定是否要翻转输出。

二、计数器的应用计数器在数字电路中有着广泛的应用。

下面以一个简单的例子来说明计数器在数码显示器中的应用。

数码显示器是一种能够显示数字的设备，它通常由七段数码管构成。

每个数码管有七根输入线，通过控制输入线的电平可以显示不同的数字。

在一个4位数码显示器中，可以通过一个4位二进制计数器来控制显示的数字。

当计数器按照规律计数时，通过逻辑门的控制，将对应的输出信号传递给数码管，就可以显示从0到9的数字。

这只是计数器应用的一个简单例子。

在实际应用中，计数器还可以用于时序控制、分频器、频率测量等方面。

三、触发器的工作原理触发器是一种能够存储和传输信号的电路，它有两种状态：SET和RESET。

触发器通常由几个门电路组成，比如RS触发器由两个与非门组成，D触发器由与门和非门组成。

一、实验目的1. 理解时序逻辑电路的工作原理和基本结构；2. 掌握触发器、计数器等时序逻辑电路的设计方法；3. 熟悉Multisim软件在时序逻辑电路设计与仿真中的应用；4. 培养实际操作能力和分析问题、解决问题的能力。

二、实验原理时序逻辑电路是一种在时钟信号控制下，输出不仅与当前输入有关，还与电路历史状态有关的数字电路。

其基本结构包括触发器、计数器等。

触发器是时序逻辑电路的基本单元，用于存储一位二进制信息。

计数器是时序逻辑电路的一种应用，用于对输入脉冲进行计数。

三、实验内容1. 触发器实验（1）实验目的：熟悉触发器的工作原理和功能，掌握触发器的使用方法。

（2）实验内容：设计一个JK触发器，实现时钟信号控制下的同步置1、同步置0、计数等功能。

（3）实验步骤：① 使用Multisim软件，搭建JK触发器电路；② 搭建计数器电路，实现时钟信号控制下的计数功能；③ 设置输入信号，观察触发器和计数器的输出波形，验证功能。

2. 计数器实验（1）实验目的：掌握计数器的设计方法，熟悉不同计数器电路的功能。

（2）实验内容：设计一个模为24的二进制计数器和模为60的十进制计数器。

（3）实验步骤：① 使用Multisim软件，搭建二进制计数器电路；② 设置输入信号，观察计数器的输出波形，验证功能；③ 使用Multisim软件，搭建十进制计数器电路；④ 设置输入信号，观察计数器的输出波形，验证功能。

四、实验结果与分析1. 触发器实验实验结果显示，设计的JK触发器能够实现同步置1、同步置0、计数等功能。

在计数过程中，触发器的输出波形符合预期，验证了JK触发器的功能。

2. 计数器实验实验结果显示，设计的模为24的二进制计数器和模为60的十进制计数器均能实现预期的计数功能。

在计数过程中，计数器的输出波形符合预期，验证了计数器电路的功能。

五、实验总结本次实验通过设计、搭建和仿真时序逻辑电路，掌握了触发器、计数器等时序逻辑电路的设计方法，熟悉了Multisim软件在时序逻辑电路设计与仿真中的应用。

电路中的计数器与触发器电路中的计数器与触发器是数字电路中常用的组件，它们在各种电子设备和系统中发挥着重要的作用。

本文将介绍计数器和触发器的基本原理、种类以及应用。

一、计数器计数器是一种用于计数和储存数字信号的电子设备。

它通过输入的时钟信号来计数，并将计数结果以二进制形式输出。

1. 时钟信号计数器的工作离不开时钟信号。

时钟信号是一个周期性变化的信号，用来同步整个电路的工作。

当时钟信号发生一个上升沿或下降沿时，计数器会进行一次计数操作。

2. 同步计数器同步计数器是最常见的计数器类型之一。

它由多个触发器组成，通常是D触发器。

每个触发器都用来储存一个二进制位，并通过时钟信号的变化来进行计数。

同步计数器的输出包括各个触发器的输出线和计数值的二进制表示。

当一个触发器的输出从高电平变为低电平时，表示一个计数周期已经完成。

3. 异步计数器异步计数器与同步计数器相比，它的计数过程是不同步的。

异步计数器只有一个触发器用作计数，其输出作为时钟信号输入给后面的触发器。

当计数值达到预设的最大值时，触发器的输出回到初始状态，实现循环计数。

二、触发器触发器是一种储存数字信号的电路元件，它能够通过输入信号的变化来改变输出的状态。

1. RS触发器RS触发器是最简单的触发器之一。

它由两个交叉连接的非门组成，其中一个非门的输出作为另一个非门的输入。

RS触发器有两个输入端：R（复位）和S（设定），以及两个输出：Q和Q'。

当R输入为高电平，S输入为低电平时，Q输出为低电平，Q'输出为高电平；当R输入为低电平，S输入为高电平时，Q输出为高电平，Q'输出为低电平；当R和S输入同时为高电平时，触发器将进入不稳定状态。

2. D触发器D触发器是一种较为常用的触发器。

它是通过一个时钟信号来控制输入信号D的储存和更新。

D触发器有一个数据输入端D和一个时钟输入端CLK，以及两个输出端Q和Q'。

当时钟信号发生边沿变化时，输入端D的信号（可以是高电平或低电平）将被存储在Q输出端。

北京科技大学实验报告学院：高等工程师学院专业：自动化（卓越计划）班级：自E181 姓名：杨威学号： 41818074 实验日期：2020 年5月20日一、实验名称：显示译码电路1、实验内容与要求：（1）测试显示译码器74LS248的基本功能使LTN=0，其余为任意状态，这时数码管各段全部点亮，否则数码管是坏的。

再将BIN/RBON接地，数码管全灭，说明数码管是好的。

D、C、B、A分别接拨档逻辑开关，LTN、RBIN和BIN/RBON分别接逻辑高电平。

在不同输入状态下，将从数码管观察到的字形填入功能表中。

使LTN=1，BIN/RBON接一个发光二极管，在RBIN为1和0的情况，使拨档开关的输出为0000，观察灭零功能。

（2）用74LS154实现16进制显示译码器普通显示译码器能够实现10进制数的译码显示，如果要实现16进制数的译码显示需要自行设计74LS154的引脚分布：功能表：2、实验相关知识与原理：（1）数码显示器LC5011-11就是一种共阴极数码显示器。

它的引脚分布如下图所示，X为共阴极，DP为小数点。

其内部是八段发光二极管的负极连在一起的电路。

当在它的a、b、c、∙∙∙、g、DP加上正向电压时，各段发光二极管就点亮。

共阳极数码显示器则相反。

（2）显示译码器74LS248是BCD码到七段码的显示译码器，它可以直接驱动共阴极数码管。

引脚图：功能表：3、显示译码器74248的基本功能验证：（1）原理图截图（2）实验仿真仿真波形如下显示译码器74248的功能验证表格见下一页4、用74154实现十六进制显示译码器： （1）实验设计设i m 为译码器的对应的O0N-O15N 对应的输出，OA-OG 为对应七段数码管的每一根管的输入，因此根据16进制显示译码器的功能表中OA-OG 与D 、C 、B 、A 之间的关系，写出如下各逻辑表达式：14111356111214152121415147101513457912371301712OA mm m m OB m m m m m m OC m m m m OD m m m m m OE m m m m m m OF m m m m m OG m m m m =⋅⋅⋅=⋅⋅⋅⋅⋅=⋅⋅⋅=⋅⋅⋅⋅=⋅⋅⋅⋅⋅=⋅⋅⋅⋅=⋅⋅⋅（2）设计原理图截图（3）实验仿真仿真波形：仿真结果表：5、实验思考题：74248是4线-七段译码器，输出刚好对应共阴数码管的七段。

电路基础原理数字信号的计数器与触发器实现在电子学领域中，计数器和触发器是数字电路中重要的组成部分。

它们在许多应用中扮演着关键的角色，如计数、时序控制等。

本文将介绍计数器和触发器的基本原理以及它们的实现方法。

计数器是一种能够在输入的时钟脉冲信号作用下计数的电路。

它可以将输入的脉冲信号转换为相应的数字输出。

在计数器中，最简单的形式是二进制计数器，它使用二进制进行计数。

例如，一个4位二进制计数器可以从0000计数到1111，即从0到15。

当计数器的值达到最大值时，会重新从0开始计数。

计数器的实现可以采用不同的技术，包括基本逻辑门电路、触发器等。

其中最常用的是采用触发器来实现计数器。

触发器是一种存储器件，它能够存储一个位的状态，并在时钟脉冲信号的作用下改变其状态。

常用的触发器有RS触发器、D触发器、JK触发器等。

一个简单的二进制计数器可以用触发器级联连接而成。

例如，一个4位二进制计数器可以由四个D触发器连接而成。

每个D触发器的输出作为下一个触发器的时钟输入，以实现计数器的连续计数。

当一个触发器的输出由低变高时，它将触发下一个触发器的计数动作。

除了基本的二进制计数器，还有其他类型的计数器，如可逆计数器、环形计数器等。

可逆计数器可以正向和逆向计数，可以应用于正反转控制。

环形计数器可以将计数值循环在一个指定范围内，可以用于周期性操作。

触发器的实现方法和计数器的结构设计对于电路性能的影响非常重要。

触发器的响应时间、噪声容忍能力、功耗等都是需要考虑的因素。

此外，计数器的位数、计数范围、重载能力等也要根据具体需求进行选择和设计。

在数字电路设计中，计数器和触发器是非常重要的基础组件。

它们在计算机、通信、测量等领域中广泛应用。

通过对计数器和触发器的深入理解和熟练运用，我们可以实现各种功能复杂的数字电路，并为现代电子设备的性能提升做出贡献。

总之，计数器和触发器是数字电路中基础原理的重要组成部分。

了解它们的工作原理、连接方式以及在实际应用中的注意事项对于数字电路设计是非常有帮助的。

实验三触发器的应用（四人抢答器）一、实验目的：1．深入了解4D触发器74175、与非门7400、7420以及CP时钟脉冲等单元电路在数字电路中的综合应用。

2.通过实验，弄清抢答器的工作原理，了解数字电路在生活中的应用。

3. 通过实际操作，锻炼、加强自身的动手能力。

熟悉同步计数器的功能及应用特点；4．掌握中规模集成计数器的使用方法及功能测试方法。

二、实验仪器、设备、元器件：1．数字逻辑电路实验仪1台2. 元器件：74LS1175 74LS7420 74LS00（CC4011）导线若干3. 示波器和万用表三、实验原理：1．掌握利用74LS175及门电路构成四人抢答器的方法。

2．预习中规模集成电路计数器74LS175的逻辑功能及使用方法。

3．复习实现触发器的使用方法。

四、实验内容和步骤：1. 电路原理图如图1所示图3.1 74LS175构成抢答器原理图实验用4个D触发器实现(74175为4D触发器，本实验只用其中两个，将与非门7420、7400和74175按线路连接起来按照要求画出电路图如下图3.1所示（标出图中的接线孔数字），所用到的逻辑门如下图2所示功能说明：1.抢答器功能实现说明：由图1可看出，此功能通过触发器反码输出端封闭其他人的抢答，如：当LA灯亮时，QA(反)为0，通过与门使DB的输入为0，则QB的输出为0，所以LB灯不会亮。

同理，当LB灯己亮时，也会通过QB的反码输出端封锁KA的抢答行为。

2. 74175功能说明：74175为4D触发器且具有异步清0功能，在本实验中，只用到其中的4个。

实验中，通过KA,KB，Kc,KD4开关与DA，DB，DC，DD相连实现四人开关抢答。

3.7400功能说明：7400为14引脚的二输入4与非门，每个与非门有两个输入端。

图2中4个与非门就是由7400实现的。

4、7420 为14引脚的四输入2与非门图10-2 74LS175 00逻辑符号及引脚排列功能说明：1.抢答器功能实现说明：由图1可看出，此功能通过触发器反码输出端封闭其他人的抢答，如：当LA灯亮时，QA(反)为0，通过与门使DB的输入为0，则QB的输出为0，所以LB灯不会亮。

一、实验目的1. 理解触发器的概念和基本原理；2. 掌握触发器的逻辑功能和应用；3. 熟悉触发器电路的搭建和调试方法；4. 通过实验验证触发器的功能和应用。

二、实验原理触发器是一种具有记忆功能的电子电路，能够存储一个二进制信息。

它根据输入信号的变化，在一定的条件下可以改变其输出状态，从而实现数据的存储和传递。

触发器是数字电路中的基本单元，广泛应用于计数器、寄存器、存储器等数字系统中。

触发器主要分为两大类：电平触发器和边沿触发器。

电平触发器在输入信号保持一定电平期间，输出状态才会发生变化；而边沿触发器仅在输入信号的跳变沿处改变输出状态。

常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。

以下分别介绍这些触发器的原理和逻辑功能。

1. RS触发器：由两个与非门交叉耦合而成，具有两个输入端（S、R）和两个输出端（Q、Q'）。

当S=0，R=1时，触发器置1；当S=1，R=0时，触发器置0；当S=0，R=0时，触发器保持原状态；当S=1，R=1时，触发器处于不确定状态。

2. D触发器：由一个与非门和两个反相器组成，具有一个输入端（D）和两个输出端（Q、Q'）。

当输入信号D变化时，触发器的输出状态随之变化，即D=1时，Q=1；D=0时，Q=0。

3. JK触发器：由两个与非门交叉耦合而成，具有两个输入端（J、K）和两个输出端（Q、Q'）。

当J=K=0时，触发器保持原状态；当J=1，K=0时，触发器置1；当J=0，K=1时，触发器置0；当J=K=1时，触发器翻转。

4. T触发器：由一个与非门和两个反相器组成，具有一个输入端（T）和两个输出端（Q、Q'）。

当T=1时，触发器翻转；当T=0时，触发器保持原状态。

三、实验内容及步骤1. 触发器电路搭建：根据实验原理，搭建RS触发器、D触发器、JK触发器和T触发器电路。

2. 触发器功能测试：通过改变输入信号，观察输出端Q的逻辑信号及其下一逻辑状态，验证触发器的逻辑功能。
