医用显示器的选配和技术要求

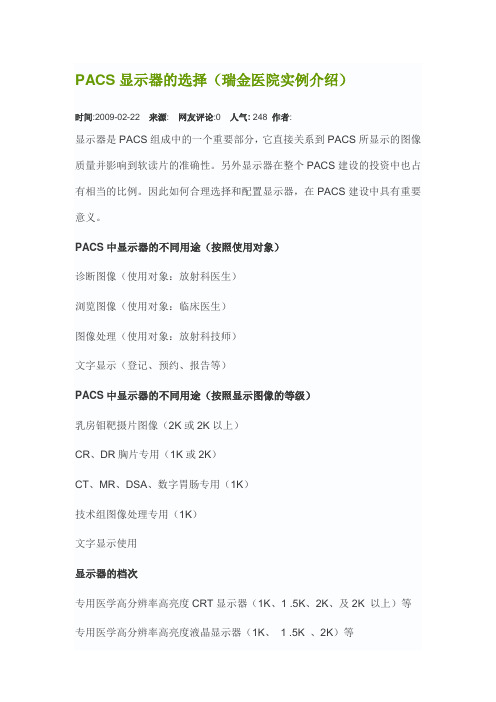

PACS显示器的选择（瑞金医院实例介绍）时间:2009-02-22 来源: 网友评论:0 人气: 248 作者:显示器是PACS组成中的一个重要部分，它直接关系到PACS所显示的图像质量并影响到软读片的准确性。

另外显示器在整个PACS建设的投资中也占有相当的比例。

因此如何合理选择和配置显示器，在PACS建设中具有重要意义。

PACS中显示器的不同用途（按照使用对象）诊断图像（使用对象：放射科医生）浏览图像（使用对象：临床医生）图像处理（使用对象：放射科技师）文字显示（登记、预约、报告等）PACS中显示器的不同用途（按照显示图像的等级）乳房钼靶摄片图像（2K或2K以上）CR、DR胸片专用（1K或2K）CT、MR、DSA、数字胃肠专用（1K）技术组图像处理专用（1K）文字显示使用显示器的档次专用医学高分辨率高亮度CRT显示器（1K、1 .5K、2K、及2K 以上）等专用医学高分辨率高亮度液晶显示器（1K、 1 .5K 、2K）等普通的大屏幕CRT显示器（21'、22'）普通CRT显示器（15'、17'）关于显示器的分辨率对于不同种类的影像有不同的分辨率要求。

对Ｘ光片、CR、乳腺Ｘ片影象，空间分辨率要求为２Ｋ以上，灰阶分辨率为1024级至4096级；对ＣＴ、ＭＲＩ影象，空间分辨率为512x512, 灰阶分辨率为4096级；对超声、内窥镜影象，空间分辨率为320-512, 灰阶为256级彩色影象，这类影象还需要是16-30幅／秒连续的动态影象；对病理影象，空间分辨率为512x512或1Kx1K, 具有灰阶分辨率为256级的彩色图象。

因此对于Ｘ光片、CR、乳腺Ｘ片的影象最好用2k的显示器显示。

如果用1k 的显示器，则必须放大后观看。

而对于ＣＴ、ＭＲＩ影象等较小分辨率的影像，则在普通1k显示器上就可较好显示。

显示器分辨率术语显示器分辨率:1K = 2MP = CRT Grayscale of 1600 x 1200 resolution1.5K = 3MP = LCD Grayscale of 2048 x 15362K = 5MP = CRT Grayscale of 2560 x 2048 resolution显示器分辨率术语MP=百万像数2MP = 二百万像数3MP =三百万像数5MP =五百万像数显示器点阵分辨率的高低并不是保证显示器所显示影像质量及确保软读片质量的唯一因素。

医用显示器参数建议
★售后服务承诺
1）售后服务工作由原厂工程师完成；
2）显示器保修期五年，并轨会诊中心屏保修期三年；
3）提供免费服务热线；
4）提供多种服务方式：远程维护、电话及传真咨询服务，电子邮件服务，互联网技术远程支持，现场技术服务，随时对医院技术要求做出快速响应；
5）提供完善快捷的售后服务，包括7×24电话支持、技术和方案咨询，现场技术支持；
6）现场响应：向用户提供直接到用户的维修或故障通知起24小时内维修响应，保证医院科室正常工作；
7）在国内有售后服务工程师；
8）保修期间显示器制造商提供每年两次的保养和维护。

什么是医用显示器？什么是医用显示器？医用显示器及医疗行业所用的高清晰高亮度显示器。

PACS技术的日趋成熟和普及，以及各种数字影像设备如DR、CR、多排CT、3D图像等飞速发展，医用显示器的选购配置成了医院和PACS 集成商关注的焦点，由于医用显示器在数字系统中，是医学影像的最终呈现者，它承载着替代胶片、保证影像质量、最终实现医生“软读片”对患者的观察与诊断。

在PACS系统中，要求所有的医用显示器要求具有一致性和整体性。

与普通显示器区别通显示器的应用领域不同，技术要求的参数要求也不同，下面根据主要参数进行比较说明：支持DICOM PART14的标准一个专业的医用显示器必须支持DICOM PART14的标准，也就是说必须具备调整DICOM标准曲线的能力，使其和DICOM标准相吻合，从而保证影像的显示质量。

常规尺寸：显示器尺寸是以对角线长度来表达，一般以英寸为单位普通显示器主流尺寸为15”、17”、19”；医用显示器常见尺寸为18”、20”、21”，尺寸基本与X胶片相仿。

支持灰阶显示：灰阶度是黑白医用影像非常重要的特性，它反映了黑白图像之间的层次灰阶显示要求显卡支持，医疗专用显示器应当配有专用显卡；普通显示器有：8bit- 256灰阶，用于显示彩色图象，无灰阶要求，使用普通显卡；医用显示器有：10 bit-1024灰阶，用于显示X 光灰阶图象，于诊断相关，要求：10bit11bit （1024*2048灰阶）。

支持SBC功能（稳定的亮度控制）显示器的亮度是会随着时间而衰减的，普通显示器由于没有稳定的亮度控制和校准，不但衰减较快，平时使用时，也由于受环境的影响，其亮度不能长时间的维持在一个队人体肉眼合适的水平上，而专业的医用灰阶显示器考虑到这一个问题，采取了稳定的亮度控制技术，对显示亮度所反馈的信息随时进行校准，使其始终保持在标准亮度之上，符合临床的阅片标准。

亮度及亮度恒定要求亮度就是显示器上显示图像有多么明亮，显示越明亮图像中的能够产生的动态范围就越大，使人们在图像中分辨更多的色调，这种动态范围必须提供全8bit灰阶图像（即256不同色调）。

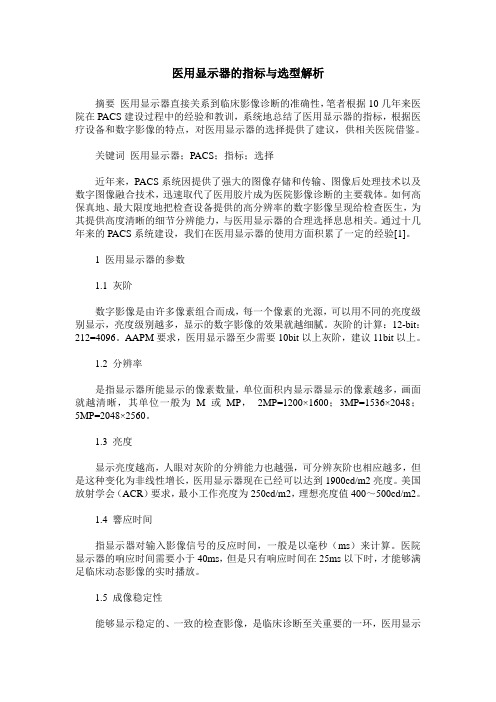

医用显示器的指标与选型解析摘要医用显示器直接关系到临床影像诊断的准确性，笔者根据10几年来医院在PACS建设过程中的经验和教训，系统地总结了医用显示器的指标，根据医疗设备和数字影像的特点，对医用显示器的选择提供了建议，供相关医院借鉴。

关键词医用显示器；PACS；指标；选择近年来，PACS系统因提供了强大的图像存储和传输、图像后处理技术以及数字图像融合技术，迅速取代了医用胶片成为医院影像诊断的主要载体。

如何高保真地、最大限度地把检查设备提供的高分辨率的数字影像呈现给检查医生，为其提供高度清晰的细节分辨能力，与医用显示器的合理选择息息相关。

通过十几年来的PACS系统建设，我们在医用显示器的使用方面积累了一定的经验[1]。

1 医用显示器的参数1.1 灰阶数字影像是由许多像素组合而成，每一个像素的光源，可以用不同的亮度级别显示，亮度级别越多，显示的数字影像的效果就越细腻。

灰阶的计算：12-bit：212=4096。

AAPM要求，医用显示器至少需要10bit以上灰阶，建议11bit以上。

1.2 分辨率是指显示器所能显示的像素数量，单位面积内显示器显示的像素越多，画面就越清晰，其单位一般为M或MP，2MP=1200×1600；3MP=1536×2048；5MP=2048×2560。

1.3 亮度显示亮度越高，人眼对灰阶的分辨能力也越强，可分辨灰阶也相应越多，但是这种变化为非线性增长，医用显示器现在已经可以达到1900cd/m2亮度。

美国放射学会（ACR）要求，最小工作亮度为250cd/m2，理想亮度值400～500cd/m2。

1.4 響应时间指显示器对输入影像信号的反应时间，一般是以毫秒（ms）来计算。

医院显示器的响应时间需要小于40ms，但是只有响应时间在25ms以下时，才能够满足临床动态影像的实时播放。

1.5 成像稳定性能够显示稳定的、一致的检查影像，是临床诊断至关重要的一环，医用显示器质量稳定性的主要指标包括：显示亮度均一性、几何失真性、显示器噪声等。

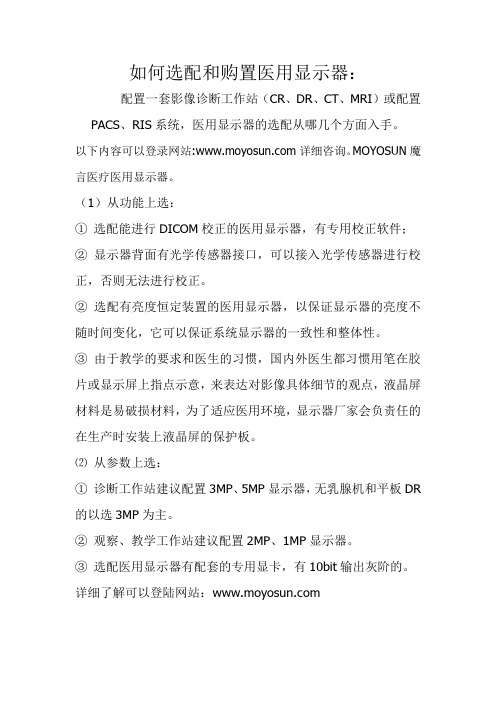

如何选配和购置医用显示器：
配置一套影像诊断工作站（CR、DR、CT、MRI）或配置PACS、RIS系统，医用显示器的选配从哪几个方面入手。

以下内容可以登录网站:详细咨询。

MOYOSUN魔言医疗医用显示器。

（1）从功能上选：
①选配能进行DICOM校正的医用显示器，有专用校正软件；
②显示器背面有光学传感器接口，可以接入光学传感器进行校正，否则无法进行校正。

②选配有亮度恒定装置的医用显示器，以保证显示器的亮度不随时间变化，它可以保证系统显示器的一致性和整体性。

③由于教学的要求和医生的习惯，国内外医生都习惯用笔在胶片或显示屏上指点示意，来表达对影像具体细节的观点，液晶屏材料是易破损材料，为了适应医用环境，显示器厂家会负责任的在生产时安装上液晶屏的保护板。

⑵从参数上选：
①诊断工作站建议配置3MP、5MP显示器，无乳腺机和平板DR 的以选3MP为主。

②观察、教学工作站建议配置2MP、1MP显示器。

③选配医用显示器有配套的专用显卡，有10bit输出灰阶的。

详细了解可以登陆网站：。

专业医用显示器选购指南专业的医用显示器，是医学影像的最终呈现者，在诊断、救治过程中，通过医用显示器能精准显示医疗影像，辅助医生对患者进行精准的诊断与救治。

随着PACS技术的日趋成熟和普及，以及各种数字影像设备如DR、CR、多排CT、3D图像等飞速发展，专业医用显示器的选购配置成了医院和PACS集成商关注的焦点。

下面我们从以下几个方面浅谈选购专业医用显示器需要注意的要点。

一、医用显示器符合DICOM标准一个专业的医用显示器，必须支持DICOM PART14的标准，也就是说必须具备调整DICOM标准曲线的能力，使其和DICOM标准相吻合，从而保证影像的显示质量。

DICOM 是 Digital Imaging and Communications in Medicine 的英文缩写，即医学数字成像和通信标准。

医学影像设备的生产商（美国电子制造业协会 NEMA）与 DICOM 标准的潜在用户（美国放射学会 ACR）建立这个标准。

在 DICOM 标准中定义了影像及其相关信息的组成格式和交换方法，人们借此可以在影像设备上建立一个接口来完成影像数据的输入/输出工作。

二、医用显示器支持灰阶显示灰阶是指显示器显示从最亮值到最黑值之间所能够显示的层次，即亮度的明暗程度，灰阶数越多，灰阶的过渡越平滑。

灰阶是真实显示医学图像中患者病灶的一个重要参数，灰阶的层次越多，越能够保证较高的读片质量，对早期病灶的诊断有很大帮助。

普通显示器有 8bit，用于显示彩色图象，无灰阶要求；医用显示器一般范围10bit-16bit，用于显示 X 光灰阶图象，与诊断相关。

三、医用显示器高亮度高亮度可拉大最黑到最白之间的灰阶度。

由于医用显示器需要高灰阶来表达医疗放射影像，高亮度相应拉大了最黑到最白之间的灰阶度，为医师的诊断提供了等同于胶片的灰阶效果。

普通显示器亮度在 200-300cd/m2，无亮度恒定的要求，而医用显示器高达1000 cd/㎡，并要求3万小时甚至10万小时亮度值保持不变。

医用显示器和普通显示器的主要区别在于它们的设计和用途。

医用显示器通常用于医疗环境中，如医院、诊所和实验室等，而普通显示器则用于日常使用，如家庭、办公室和学校等。

以下是医用显示器和普通显示器的主要区别：1.设计和用途：医用显示器通常具有更高的专业性和针对性，旨在提供准确的医疗图像和信息。

它们通常具有更高的分辨率、色彩准确度、亮度和对比度等特性，以满足医疗诊断和治疗的需求。

普通显示器则更注重通用性和普及性，旨在满足日常使用需求，如文档处理、网页浏览和多媒体播放等。

2.图像质量：医用显示器通常具有更高的图像质量，以提供更准确、清晰和详细的医学图像。

它们通常采用先进的成像技术，如高分辨率、多色彩和三维成像技术等，以提供更准确的诊断结果。

普通显示器则更注重图像的清晰度和色彩还原度，以满足日常使用需求。

3.特殊功能：医用显示器通常具有一些特殊功能，如医学影像处理、数据分析和存储等功能。

这些功能可以帮助医生更好地诊断和治疗疾病。

普通显示器则通常不具备这些特殊功能。

4.安全性：医用显示器通常具有更高的安全性要求，以保护患者的隐私和安全。

它们通常采用加密技术、访问控制和安全审计等功能，以确保数据的安全性和保密性。

普通显示器则通常不具备这些安全功能。

在选择医用显示器时，需要考虑以下因素：1.分辨率和清晰度：医用显示器需要具有高分辨率和清晰度，以确保医生能够准确地诊断和治疗疾病。

2.色彩准确度：医用显示器需要具有准确的色彩还原度，以确保医生能够准确地识别病变和异常情况。

3.亮度和对比度：医用显示器需要具有高亮度和对比度，以确保医生能够在不同的光线条件下清晰地看到图像。

4.成像技术：医用显示器需要采用先进的成像技术，如高分辨率、多色彩和三维成像技术等，以提供更准确的诊断结果。

5.特殊功能：医用显示器需要具备一些特殊功能，如医学影像处理、数据分析和存储等功能，以帮助医生更好地诊断和治疗疾病。

6.安全性和隐私保护：医用显示器需要具有高的安全性和隐私保护要求，以确保患者信息和诊断结果的保密性和安全性。
