液压气动技术课程作业(三)

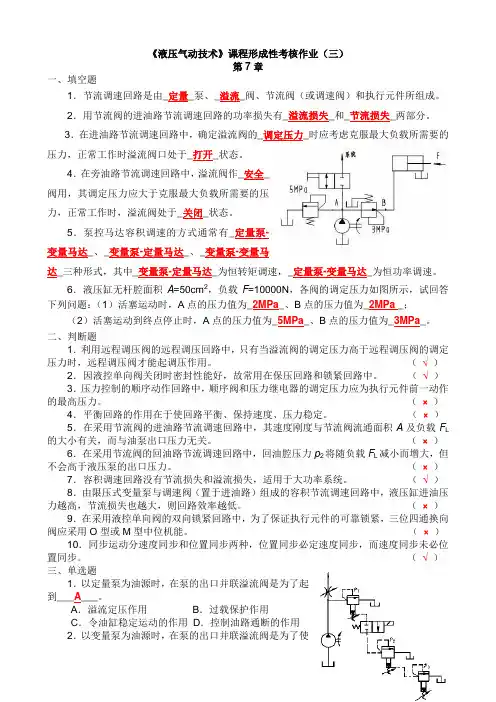

《液压气动技术》课程形成性考核作业（三）第7章一、填空题1．节流调速回路是由_定量_泵、_溢流_阀、节流阀（或调速阀）和执行元件所组成。

2．用节流阀的进油路节流调速回路的功率损失有_溢流损失_和_节流损失_两部分。

3．在进油路节流调速回路中，确定溢流阀的_调定压力_时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于_打开_状态。

4．在旁油路节流调速回路中，溢流阀作_安全_阀用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀处于_关闭_状态。

5．泵控马达容积调速的方式通常有_定量泵-变量马达_、_变量泵-定量马达_、_变量泵-变量马达_三种形式，其中_变量泵-定量马达_为恒转矩调速，_定量泵-变量马达_为恒功率调速。

6．液压缸无杆腔面积A=50cm2，负载F=10000N，各阀的调定压力如图所示，试回答下列问题：（1）活塞运动时，A点的压力值为_2MPa_、B点的压力值为_2MPa _；（2）活塞运动到终点停止时，A点的压力值为_5MPa_、B点的压力值为_3MPa_。

二、判断题1．利用远程调压阀的远程调压回路中，只有当溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。

（√）2．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。

（√）3．压力控制的顺序动作回路中，顺序阀和压力继电器的调定压力应为执行元件前一动作的最高压力。

（×）4．平衡回路的作用在于使回路平衡、保持速度、压力稳定。

（×）5．在采用节流阀的进油路节流调速回路中，其速度刚度与节流阀流通面积A及负载F L 的大小有关，而与油泵出口压力无关。

（×）6．在采用节流阀的回油路节流调速回路中，回油腔压力p2将随负载F L减小而增大，但不会高于液压泵的出口压力。

（×）7．容积调速回路没有节流损失和溢流损失，适用于大功率系统。

（√）8．由限压式变量泵与调速阀（置于进油路）组成的容积节流调速回路中，液压缸进油压力越高，节流损失也越大，则回路效率越低。

液压气动技术作业1(参考答案)第1章一、填空题 1．液压传动系统和气压传动系统主要由_______＿元件、＿_______元件、______＿_元件和辅助元件组成。

动力、执行 、控制2.液压系统中的压力取决于___＿＿___，而输入的流量决定执行元件的＿_________＿_,压力与流量的乘积就是液压系统的______＿_.负载 速度、功率二、判断题1.液压传动不易获得很大的力和转矩。

（ ）×2.气压传动传动平稳,可以传递很大的力和转矩。

（ ）×三、单选题1．液压系统的工作压力取决于_＿＿_＿_。

ＣＡ．泵的额定压力 B ． 溢流阀的调定压力 C ．负载第2章一、填空题1．动力粘度是液体在单位速度梯度下流动时,液体层间单位面积上的__＿______；而运动粘度是液体的动力粘度与同温度下液体的_＿__＿____之比。

内摩擦力 密度2．gh p p ρ+=0是液体_________基本方程，当p 0为大气压时,gh ρ称为 __________压力,p称为＿＿__＿＿_＿＿_压力。

静力学液体自重静止液体任一点3．液体的流动状态有两种即：__＿__＿____和＿_＿＿＿____＿。

层流紊流4.实验证明，液体在管中的流动状态不仅与管内液体的_＿___＿____有关，还与管道_＿________及液体的________＿_粘度有关,而以上述三个因数所组成的一个无量纲数就是雷诺数。

平均流速直径运动5.液体在管道中流动时的压力损失可分为_＿__＿＿__压力损失和____＿__＿压力损失两种.局部沿程６．缝隙流动有两种情况:一种是内缝隙两端的压差引起的流动,为＿__＿___＿;另一种是形成缝隙的两壁面作相对运动所产生的流动，为________。

压差流剪切流二、判断题１．液体的体积模量越大，表明该液体抗压缩的能力越强。

( ）√２.静止液体不呈粘性，液体只有在流动或具有流动趋势时才显示粘性。

（)√3.动力粘度无物理意义，但却在工程计算时经常使用.（）×4．一台工程机械，在高温下工作,应当选用粘度较高的液压油.（)√５．一般情况下,压力对液压油粘度的影响不大，特别当压力较低时,可不考虑.但是在高压时对粘度的影响明显。

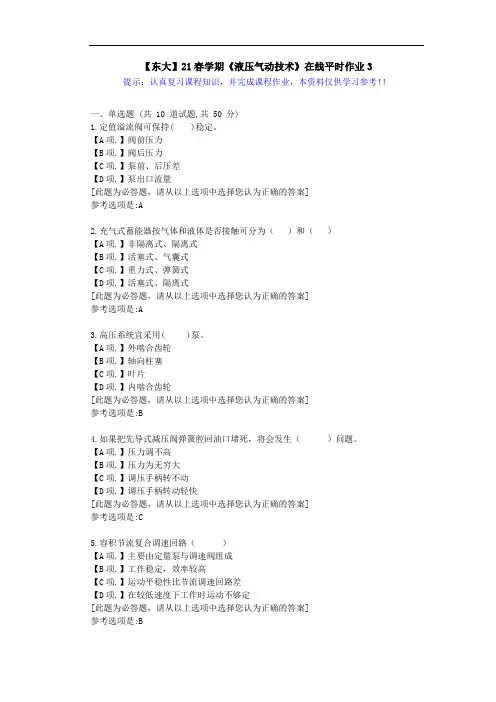

【东大】21春学期《液压气动技术》在线平时作业3 提示：认真复习课程知识，并完成课程作业，本资料仅供学习参考！！
一、单选题 (共 10 道试题,共 50 分)
1.定值溢流阀可保持( )稳定。

【A项.】阀前压力
【B项.】阀后压力
【C项.】泵前、后压差
【D项.】泵出口流量
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:A
2.充气式蓄能器按气体和液体是否接触可分为（）和（）
【A项.】非隔离式、隔离式
【B项.】活塞式、气囊式
【C项.】重力式、弹簧式
【D项.】活塞式、隔离式
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:A
3.高压系统宜采用( )泵。

【A项.】外啮合齿轮
【B项.】轴向柱塞
【C项.】叶片
【D项.】内啮合齿轮
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:B
4.如果把先导式减压阀弹簧腔回油口堵死，将会发生（）问题。

【A项.】压力调不高
【B项.】压力为无穷大
【C项.】调压手柄转不动
【D项.】调压手柄转动轻快
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:C
5.容积节流复合调速回路（）
【A项.】主要由定量泵与调速阀组成
【B项.】工作稳定，效率较高
【C项.】运动平稳性比节流调速回路差
【D项.】在较低速度下工作时运动不够定
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:B。

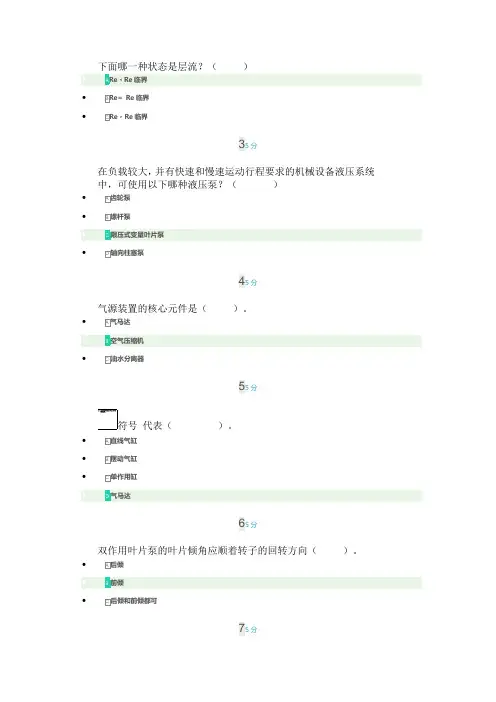

下面哪一种状态是层流？（）••35分在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵？（）•••45分气源装置的核心元件是（）。

••55分代表（）。

•••65分双作用叶片泵的叶片倾角应顺着转子的回转方向（）。

••75分在回油路节流调速回路中当F增大时，P1是（）。

••85分下列气动元件是气动控制元件的是（）••95分低压空压机的输出压力为（）••105分液压泵输出油液的多少，主要取决于：（）•••15分大多数情况下，气动三大件组合使用，其安装次序依进气方向为空气过滤器、后冷却器和油雾器。

（）•25分气动流量控制阀主要有节流阀，单向节流阀和排气节流阀等，都是通过改变控制阀的通流。

（）•35分比例溢流阀不能对进口压力进行连续控制。

•45分快排阀是使执行元件的运动速度达到最快而使排气时间最短，因此需要将快排阀安装在方向控制阀的排气口。

（）•55分在气动系统中, 双压阀的逻辑功能相当于“或”元件。

（）•65分液压马达的实际输入流量大于理论流量。

（）•75分液控顺序阀阀芯的启闭不是利用进油口压力来控制的。

•85分双气控及双电控两位五通方向控制阀具有保持功能。

（）•95分当溢流阀的远控口通油箱时，液压系统卸荷。

•。

《液压与气动》作业参考答案作业一：1．液压与气压传动系统是由哪几部分组成的？各部分的作用是什么？答：（1）液压与气压传动系统均由以下五个部分组成：能源装置；执行装置；控制调节装置；辅助装置；工作介质。

（2）能源装置的作用是将原动机所输出的机械能转换成液体压力能的装置；执行装置的作用是将液体或气体的压力能转换成机械能的装置；控制调节装置的作用是对系统中流体的压力、流量、流动方向进行控制和调节的装置；辅助装置是指除上述三个组成部分以外的其他装置。

分别起散热、贮油、过滤、输油、连接、测量压力和测量流量等作用，是液压系统不可缺少的组成部分；工作介质的作用是进行能量的传递。

2.液压传动的优缺点有哪些？答：（1）液压传动与其它传动相比有以下主要优点：①液压传动可以输出大的推力或大转矩，可实现低速大吨位运动，这是其它传动方式所不能比的突出优点。

②液压传动能很方便地实现无级调速，调速范围大，且可在系统运行过程中调速。

③在相同功率条件下，液压传动装置体积小、重量轻、结构紧凑。

液压元件之间可采用管道连接、或采用集成式连接，其布局、安装有很大的灵活性，可以构成用其它传动方式难以组成的复杂系统。

④液压传动能使执行元件的运动十分均匀稳定，可使运动部件换向时无换向冲击。

而且由于其反应速度快，故可实现频繁换向。

⑤操作简单，调整控制方便，易于实现自动化。

特别是和机、电联合使用，能方便地实现复杂的自动工作循环。

⑥液压系统便于实现过载保护，使用安全、可靠。

由于各液压元件中的运动件均在油液中工作，能自行润滑，故元件的使用寿命长。

⑦液压元件易于实现系列化、标准化和通用化，便于设计、制造、维修和推广使用。

（2）液压传动与其它传动相比，具有以下缺点：①油的泄漏和液体的可压缩性会影响执行元件运动的准确性，故无法保证严格的传动比。

②对油温的变化比较敏感，不宜在很高或很低的温度条件下工作。

③能量损失(泄漏损失、溢流损失、节流损失、摩擦损失等)较大，传动效率较低，也不适宜作远距离传动。

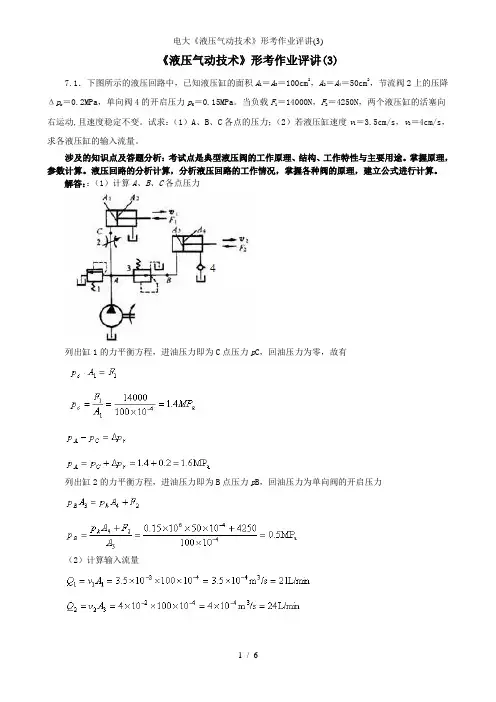

《液压气动技术》形考作业评讲(3)7.1．下图所示的液压回路中，已知液压缸的面积A1＝A3＝100cm2，A2＝A4＝50cm2，节流阀2上的压降Δp r＝0.2MPa，单向阀4的开启压力p K＝0.15MPa。

当负载F1＝14000N，F2＝4250N，两个液压缸的活塞向右运动,且速度稳定不变。

试求：（1）A、B、C各点的压力；（2）若液压缸速度v1＝3.5cm/s，v2＝4cm/s，求各液压缸的输入流量。

涉及的知识点及答题分析：考试点是典型液压阀的工作原理、结构、工作特性与主要用途。

掌握原理，参数计算。

液压回路的分析计算，分析液压回路的工作情况，掌握各种阀的原理，建立公式进行计算。

解答：：（1）计算A、B、C各点压力列出缸1的力平衡方程，进油压力即为C点压力p C，回油压力为零，故有列出缸2的力平衡方程，进油压力即为B点压力p B，回油压力为单向阀的开启压力（2）计算输入流量7.2．如图所示的平衡回路，平衡回路要求顺序阀有一定的调定压力，防止换向阀处于中位时活塞向下运动，起到锁紧作用。

已知液压缸无杆腔面积A1=80cm2，有杆腔面积A2=40cm2，活塞与运动部分自重G=6000N，运动时活塞上的摩擦阻力f=2000N，向下运动时的负载阻力F=24000N，试求顺序阀和溢流阀的调定压力各为多少？涉及的知识点及答题分析：考试点是液压缸的工作原理，各种阀的应用，液压回路的分析。

解答：求顺序阀调定压力p x平衡回路要求顺序阀有一定的调定压力，防止换向阀处于中位时活塞向下运动，起到锁紧作用。

由液压回路工作时缸的力平衡关系8.1．图示回油节流调速液压回路，动作循环为快进→工进→快退→停止。

试读懂液压系统图，并完成液压系统电磁铁动作顺序表。

（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）电磁铁1YA 2YA 3YA动作快进工进快退－停止－涉及的知识点及答题分析：考试点是分析液压回路中的各种方向阀、压力阀和调速阀的工作原理，掌握基本方向回路，压力控制回路和调速回路的典型回路。

1、图1为定量泵和定量马达系统。

泵输出压力10P p MPa =，排量10/P V mL r =，转速1450/min p n r =，机械效率0.9mP η=，容积效率0.9VP η=；马达排量10/M V mL r =，机械效率0.9mM η=，容积效率0.9VM η=。

泵出口和马达进口间管道压力损失0.2p MPa ∆=，其他损失不计，试求：l ）泵的驱动功率 KW ； 2）泵的输出功率 KW ；3）马达输出转速为 /m i n r 、马达输出转矩为 N m ⋅和马达输出功率 KW 。

图1 图2 2、图2所示系统，泵和马达的参数如下：泵的最大排量r mL V P /115max =，转速min /1000r n p =，机械效率9.0=mp η，总效率84.0=p η；马达的排量r mL V M /148=，机械效率9.0=mM η，总效率84.0=M η，回路最大允许压力MPa p r 3.8=，若不计管道损失，试求：1）马达最大转速 /min r 及该转速下的输出功率 KW 和输出转矩 N m ⋅。

2）驱动泵所需的转矩 N m ⋅。

3、已知轴向柱塞泵的额定压力为MPa p 16=，额定流量min /330L q =，设液压泵的总效率为9.0=η，机械效率为93.0=m η。

求：（1）驱动泵所需的额定功率为 KW ；（2）泵的泄漏流量为 /min L 。

4、图3所示三种结构形式的液压缸，活塞和活塞杆直径分别为D 、d ，如进入液压缸的流量为q ，压力为p ，试分析各缸产生的推力、速度大小以及运动方向。

图31）________F =，________v =，缸体向 运动。

2）________F =，________v =，缸体向 运动。

3）________F =，________v =，缸体向 运动。

1、图1所示液压缸，输入压力为1p ，活塞直径为D ，柱塞直径为d ，试求输出压力2p 为 。

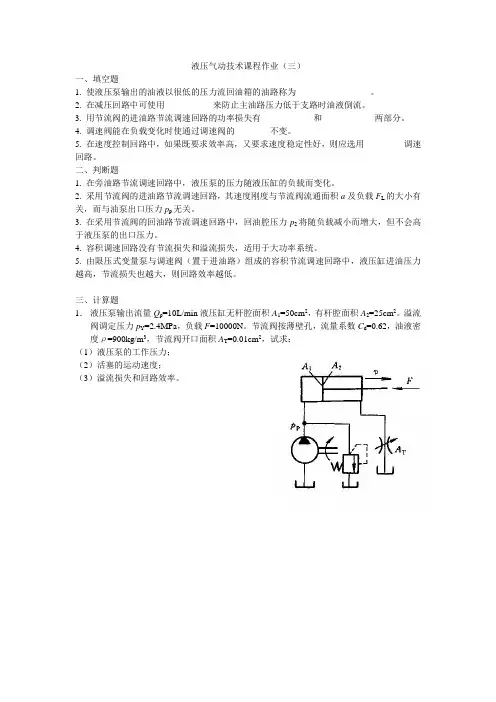

液压气动技术课程作业（三）一、填空题1. 使液压泵输出的油液以很低的压力流回油箱的油路称为_________________。

2. 在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

3. 用节流阀的进油路节流调速回路的功率损失有____________和____________两部分。

4. 调速阀能在负载变化时使通过调速阀的________不变。

5. 在速度控制回路中，如果既要求效率高，又要求速度稳定性好，则应选用_________调速回路。

二、判断题1. 在旁油路节流调速回路中，液压泵的压力随液压缸的负载而变化。

2. 采用节流阀的进油路节流调速回路，其速度刚度与节流阀流通面积a及负载F L的大小有关，而与油泵出口压力p p无关。

3. 在采用节流阀的回油路节流调速回路中，回油腔压力p2将随负载减小而增大，但不会高于液压泵的出口压力。

4. 容积调速回路没有节流损失和溢流损失，适用于大功率系统。

5. 由限压式变量泵与调速阀（置于进油路）组成的容积节流调速回路中，液压缸进油压力越高，节流损失也越大，则回路效率越低。

三、计算题1．液压泵输出流量Q p=10L/min液压缸无杆腔面积A1=50cm2，有杆腔面积A2=25cm2。

溢流阀调定压力p Y=2.4MPa，负载F=10000N。

节流阀按薄壁孔，流量系数C d=0.62，油液密度ρ=900kg/m3，节流阀开口面积A T=0.01cm2，试求：（1）液压泵的工作压力；（2）活塞的运动速度；（3）溢流损失和回路效率。

2．如图所示的平衡回路，液压缸无杆腔面积A1=80cm2，有杆腔面积A2=40cm2，活塞与运动部分自重G=6000N，运动时活塞上的摩擦阻力F1=2000N，向下运动时的负载阻力F=24000N，试求顺序阀和溢流阀的调定压力各为多少？3．图示回路，液压泵流量Q p=25L/min，负载F=40000N，溢流阀的调定压力p Y=5.4MPa。

习 题习题2-1 有密闭于液压缸中的一段直径d =15cm ，长L = 40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。

如活塞上的外负载力不变，油温从-20℃上升到+25℃，求活塞移动的距离？习题2-2 20℃时200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s ，若200mL 的某液压油在50℃时从恩氏粘度计中流尽的时间为229.5s ，试求该液压油的0E 、ν及η的值?设油的密度为ρ=0.9g/mL 。

习题2-3 图示一液压缸，其缸筒内径D = 12cm ，活塞直径d = 11.96cm ，活塞长度L = 14cm ，若油液粘度065.0=ηPa·s ，活塞回程要求的稳定速度为v = 0.5 m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？习题2-4 图示一粘度计，若D = 100mm ，d = 98mm ，l =200mm ，外筒转速n = 8 r/s ，测得的扭矩T 为40N·cm ，试求油液的粘度?习题2-5 直径为d 、重量为F G 的活塞浸在液体中，并在力F 的作用下处于静止状态。

若液体的密度为ρ，活塞浸入的深度为h ，试确定液体在测压管内的上升高度x ?习题2-6 图示用一圆锥体堵塞直径d = 1cm 的底部通孔，求作用于此锥形体的总作用力?容器中的液体为水。

习题2-7 液压缸直径D = 150mm ，柱塞直径d = 100mm ，液压缸中充满油液。

如果柱塞上作用着F = 50000N 的力，不计油液的重量，求图示两种情况下液压缸中压力分别等于多少？习题2-8 有一液压泵，流量为25 L/min ，吸油管直径25mm ，泵轴比油箱液面高出400mm 。

如只考虑吸油管中的沿程压力损失，油液为30号液压油，油温为50℃，问泵的吸油腔处的真空度为多少（油的密度为900kg/m 3）？习题2-9 泵从一个大的油池中抽吸油液，流量为q = 150 L/min ，油的运动粘度34.0=νcm 2/s ，密度ρ=900kg/m 3。

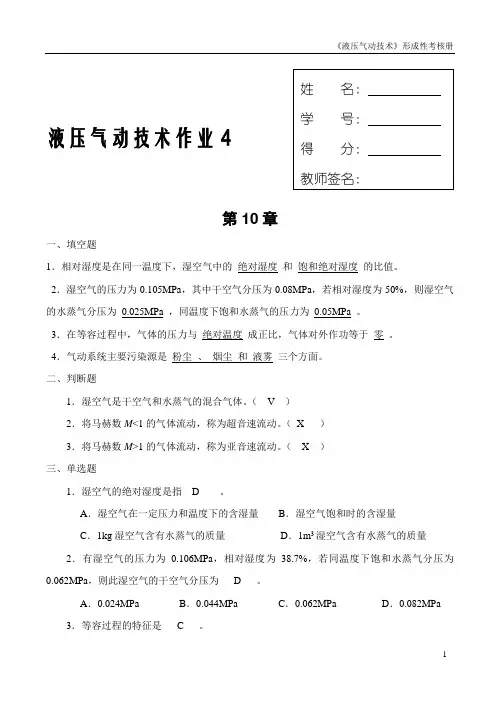

第10章一、填空题1．相对湿度是在同一温度下，湿空气中的_绝对湿度_和_饱和绝对湿度_的比值。

2．湿空气的压力为0.105MPa，其中干空气分压为0.08MPa，若相对湿度为50%，则湿空气的水蒸气分压为_0.025MPa_，同温度下饱和水蒸气的压力为_0.05MPa_。

3．在等容过程中，气体的压力与_绝对温度_成正比，气体对外作功等于_零_。

4．气动系统主要污染源是_粉尘_、_烟尘_和_液雾_三个方面。

二、判断题1．湿空气是干空气和水蒸气的混合气体。

（V ）2．将马赫数M<1的气体流动，称为超音速流动。

（X ）3．将马赫数M>1的气体流动，称为亚音速流动。

（X ）三、单选题1．湿空气的绝对湿度是指__D____。

A．湿空气在一定压力和温度下的含湿量B．湿空气饱和时的含湿量C．1kg湿空气含有水蒸气的质量D．1m3湿空气含有水蒸气的质量2．有湿空气的压力为0.106MPa，相对湿度为38.7%，若同温度下饱和水蒸气分压为0.062MPa，则此湿空气的干空气分压为___D___。

A．0.024MPa B．0.044MPa C．0.062MPa D．0.082MPa3．等容过程的特征是___C___。

A．气体的内能保持不变B．气体的压力保持不变C．气体对外不做功D．气体与外界无热量交换4．等温过程的特征是__A____。

A．气体的内能保持不变B．气体的压力保持不变C．气体对外不做功D．气体与外界无热量交换5．绝热过程的特征是____D__。

A．气体的内能保持不变B．气体的压力保持不变C．气体对外不做功D．气体与外界无热量交换四、计算题1．绝对压力为0.5 MPa，温度为30ºC的空气，绝热膨胀到大气压时，绝热指数k＝1.4，求其膨胀后的空气温度。

（提示：大气压强为0.1013MPa）即膨胀后气体温度为－81℃。

2．设湿空气的压力为0.1013 MPa，温度为20ºC，相对湿度为50%，湿空气中饱和水蒸气分压力为p b＝0.0023MPa，饱和水蒸气的密度为ρ＝17.3g/m3。

液压与气动形考作业册姓名:学号：班级：2014-9液压与气动技术形考作业（一）一、填空题1.在液压传动中（）和（）是两个最重要的参数，两者的乘积则是（）。

2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的（），它的大小决定于（）。

3.液压系统的五大组成（）、（）、（）、（）、（）。

4.真空度等于0.55×105Pa,其绝对压力为（）,相对压力为（）.(设大气压力为1×105Pa)5.通常把（）和（）的液体称为理想液体.液体流动时若液体中任何一点的（）、（）和密度都不随时间而变化,这种流动称为稳定流动. 6.液压辅件包括（）、（）、（）、（）及（）和（）.7.液压系统中的压力损失分为（）和（）两类.8.泵吸油口处的真空度由三部分组成:把油液提升到（）所需要的压力;产生一定的（）所需要的压力;吸油管内（）.二、单选题1.液压泵的容积效率是( ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ )D.η=ΔQ/(Q T-ΔQ )2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( ).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有( ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是( ).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( ).A. K型B. Y型C. M型D. H型6、液压马达的容积效率是( ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η= (Q T-ΔQ )/ Q TD.η= Q T /(Q T+ΔQ)三、判断题1.通常把既无黏性又不可压缩的液体称为理想液体。

《液压气动技术基础》在线平时作业3
压缩空气站是气压系统的（）。

A:执行装置
B:辅助装置
C:控制装置
D:动力源装置
参考选项：D
限制齿轮泵压力提高的主要影响因素（）
A:流量脉动
B:困油现象
C:泄漏
D:径向不平衡力
参考选项：C
把先导式溢流阀的远程控制口接了回油箱，将会发生（）问题。

A:没有溢流量
B:进口压力为无穷大
C:进口压力随负载增加而增加
D:进口压力调不上去
参考选项：D
当存在负(动力性)负载时，宜采用( )调速回路。

A:进油路节流调速(无背压阀)
B:回油路节流调速
C:旁路节流调速
D:进油路节流调速(加背压阀)
参考选项：D
在油箱中，溢流阀的回油口应（）泵的吸油口。

A:远离
B:靠近
C:平行于
D:无特殊要求
参考选项：A
在液压传动中，一定的液压缸的（）决定于液量。

A:压力
B:负载
C:速度
D:排量
参考选项：C
1。

液压气动技术课程作业(三)本次作业主要涉及液压气动控制元件的使用。

液压气动控制元件可以说是实现液压气动控制的关键，正确选择和使用相应的控制元件可以帮助我们更好地控制液气体的流动，从而完成相应的操作。

下面就让我们来看看几个实际应用场景。

实例一在一个液压机械手项目中，我们需要在气缸完成单次循环的过程中，使得气缸自动换向，完成多次循环操作。

这时，我们需要使用到换向阀。

更具体地说，我们可以选择手动控制的换向阀。

此类换向阀操作简单，结构紧凑，价格也相对较低，适合在轻负载工作环境中使用，如钣金切割、洗车机械臂等。

当然，如果需要更高的工作效率，也可考虑使用电磁换向阀或者比例换向阀。

实例二在一个自动灌装生产线中，我们需要精确控制物料的进出速度，以保证产品的质量和产量。

这时，我们需要使用流量控制阀。

流量控制阀可以帮助我们准确控制工作液体的流量，从而实现精确的流量控制。

具体来说，我们可以考虑使用节流阀或者比例阀。

节流阀的优点在于结构简单，使用方便，并且价格相对较低。

而比例阀则更适合在要求更高的场景中使用，如精密灌装、飞机的飞行控制系统等。

实例三在一个液压夹紧系统中，我们需要根据工件的大小自动调节夹紧力度。

这时，我们可以使用到压力控制阀。

压力控制阀可以帮助我们准确控制系统中的压力值，从而实现对夹紧力度的精确控制。

具体来说，我们可以选择单向稳压阀或者双向稳压阀。

单向稳压阀的主要作用是稳定缸活塞的运动速度，能够有效地减少系统中产生的噪声和液压冲击。

双向稳压阀则更适合在要求更高的场景中使用，如自动化生产线中的气缸控制等。

实例四在一个高压连续压缩机的液压控制系统中，我们需要实现精确的液压控制，以保证机器的正常工作。

这时，我们需要使用到电液比例控制阀。

电液比例控制阀可以帮助我们实现对液压系统的精确控制，具备广泛的应用场景，在工业生产线、石油勘探、新能源等领域有着广泛的应用。

需要注意的是，电液比例控制阀需要具备高精度、高可靠性、高带宽等特点，因此价格较高，在选型过程中需要综合考虑多个因素。

液压与气动作业（三）1调速阀是由___和节流阀串联而成的。

答：压差式减压阀。

2液压控制阀按其用途可分____阀、____阀和_____阀三大类。

答：方向控制阀，压力控制阀，流量控制阀3方向控制阀按其用途可分为____和____两大类。

答：单向阀，换向阀。

4如图2所示，开启压力分别为0.2MPa，0.3MPa，0.4MPa的三个单向阀实现串联或并联，当O 点刚有油液流过时，p 点压力各为：串联（图a）时p ＝_____，并联（图b）时p ＝____。

答：0.9MPa，0.2MPa。

5流量控制阀是通过改变____的局部阻力的大小，从而实现对流量的控制。

答：节流口通流面积或通流通道的长短。

6溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）7先导式溢流阀由（）和（）两部分组成。

（先导阀、主阀）8比较节流阀和调速阀的主要异同点。

答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。

（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。

b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。

而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。

9先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？答：（1）先导式溢流阀阀体上有一远程控制口k，当将此口通过二位二通阀接通油箱时，阀芯上腔的压力接近于零，此时主阀芯在很小的压力作用下即可向上移动，且阀口开得最大，泵输出的液压油在很低的压力下通过阀口流回油箱，起卸荷作用。

（2）如果将阀口接到另一个远程控制调压阀上，使打开远程控制调压阀的压力小于打开溢流阀先导阀的压力，则主阀芯上腔压力就由远程控制阀来决定，就可实现对系统的远程调压控制。

《液压气动技术》在线平时作业3
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.某三位四通电液动换向阀由一个三位四通电磁换向阀做导阀和一个三位四通流动换向阀做主阀，当电磁铁断电后，导阀回到中位，然后主阀在弹簧作用下回到中位，导阀的中位机能应选（）
【A】.O
【B】.Y
【C】.M
【D】.H
【正确选择答-案】：B
2.液压系统油箱内设隔板是为了（）
【A】.增强刚度
【B】.减轻油面晃动
【C】.防止油漏光
【D】.利于散热和分离杂质
【正确选择答-案】：D
3.卸荷回路属于（）
【A】.方向控制回路
【B】.压力控制回路
【C】.速度控制回路
【D】.顺序动作回路
【正确选择答-案】：B
4.在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应( )执行元件前一动作的最高压力。

【A】.大于
【B】.小于
【C】.等于
【D】.无法判断
【正确选择答-案】：B
5.在油箱中，溢流阀的回油口应（）泵的吸油口。

【A】.远离
【B】.靠近
【C】.平行于
【D】.无特殊要求
【正确选择答-案】：A
6.调速阀是用（）而成的。

【A】.节流阀和顺序阀串联。

东北大学17秋学期《液压气动技术基础》在线作业3
一、单选题1、B2、D3、A4、C5、B
一、单选题（共8道试题，共40分。

）V
1.在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应()执行元件前一动作的最高压力。

A.大于
B.小于
C.等于
D.无法判断
正确答案：B
2.压缩空气站是气压系统的（）。

A.执行装置
B.辅助装置
C.控制装置
D.动力源装置
正确答案：D
3.最适用于系统短期需要大流量场合快速回路是（）
A.液压缸差动连接快速回路
B.双泵供油快速回路
C.增速缸快速回路
D.用蓄能器的快速回路
正确答案：A
4.限制齿轮泵压力提高的主要影响因素（）
A.流量脉动
B.困油现象
C.泄漏
D.径向不平衡力
正确答案：C
5.若系统采用三位四通换向阀中位进行卸荷，则该换向阀的中位机能应选择（）。

A.O型
B.M型
C.P型
D.Y型
正确答案：B。

液压气动技术课程作业解答（一）一、判断题1．通常把既无黏性又不可压缩的液体称为理想液体。

（＋）注：无黏性、不可压缩是理想液体必须具有的两个假定条件，缺一不可。

2．真空度是以绝对真空为基准来测量的液体压力。

（－）注：真空度是以大气压力为基准来测量的液体的相对压力，此时液体压力小于大气压力。

而以绝对真空为基准来测量的压力应是液体的绝对压力。

3．连续性方程表明恒定流动中，液体的平均流速与流通圆管的直径大小成反比。

（－）注：恒定流动中，由于液体的不可压缩性，通过管道截面的液体流量相等，液体的平均流速与流通圆管的面积成反比，即应与流通圆管直径的平方成反比。

4．流经薄壁小孔的流量与液体的密度和黏度有关。

（－）注：薄壁小孔的流量公式是要求熟记的内容，从公式中所含各项参数可知，小孔流量与液体密度有关，而与液体的黏度无关。

5．重力作用下的静止液体的等压面是水平面。

（＋） 注：判定等压面是否为水平面，也要求满足上述两项条件。

二、填空题1．负载 运动速度 功率 2．内摩擦力3．40℃ 46mm 2/s4.平均流速v 圆管直径d 运动黏度ν5.沿程压力损失 局部压力损失 三、计算题1．如图所示，有一直径为d 、质量为m 的活塞浸在液体中，并在力F 的作用下处于静止状态。

若液体的密度为ρ,活塞浸入的深度为h ，试确定液体在测压管内的上升高度。

解：由等压面概念，活塞底部平面的液体压力为()h x g p +=ρ （1）活塞的受力平衡方程mg F d p +=⋅24π（2）由（1）式代入（2）得()mg F d h x g +=+24πρ()()24d mg F h x g πρ+=+()h gd mg F x -+=ρπ242.如图所示用一倾斜管道输送油液，已知h ＝15m ，p 1＝0.45MPa ，p 2＝0.25MPa ，d ＝10mm ，L ＝20m ，ρ＝900kg/m 3，运动黏度ν＝45×10-6m 2/s ，求流量Q 。

液压气动技术课程作业〔一〕一、判断题1．通常把既无黏性又不可压缩的液体称为理想液体。

2．真空度是以绝对真空为基准来测量的液体压力。

3．连续性方程说明恒定流动中，液体的平均流速与流通圆管的直径大小成反比。

4．流经薄壁小孔的流量与液体的密度和黏度有关。

5．重力作用下的静止液体的等压面是程度面。

二、填空题1．液压系统中的压力取决于，而输入的流量决定执行元件的，压力与流量的乘积就是液压系统的。

2．动力黏度是液体在单位速度梯度下流动时，液体层间单位面积上的。

3．牌号为L－HL46的液压油，其温度为时的运动黏度平均值为。

4．液体的流动状态可用雷诺数来判别，对于圆管流动，雷诺数Re与、和有关。

5．液体在管道中流动时的压力损失可分为和两种。

三、计算题1．如下列图，有一直径为d、质量为m的活塞浸在液体中，并在力F的作用下处于静止状态。

假设液体的密度为ρ,活塞浸入的深度为h，试确定液体在测压管内的上升高度。

2.如下列图用一倾斜管道输送油液，h＝15m，p1＝0.45MPa，p2＝0.25MPa，d＝10mm，L＝20m，ρ＝900kg/m3，运动黏度ν＝45×10-6m2/s，求流量Q。

3.有一阀门，测得入口压力p1＝0.25MPa，出口压力p2＝0.06MPa，当通过阀门的流量Q＝132 L/min 时，求阀门的开口面积。

4．如下列图，某液压系统输出流量为25 L/min，吸油管直径为25mm，油液密度为900kg/m3，运动黏度为20mm2/s，液压泵吸油口距油箱液面的高度H＝0.4m，假设仅考虑吸油管中的沿程损失，试求液压泵入口处的真空度。

5．如下列图的圆柱滑阀，阀心直径d=2cm，进口压力p1=9.8MPa，出口压力p2=0.9MPa，油液密度ρ=900kg/m3，流量系数C d=0.65，阀口开度x=0.2cm，求通过阀口的流量。

液压气动技术课程作业〔二〕一、判断题1．液压泵的容积效率与液压泵的泄漏量有关，而与液压泵的转速无关。
