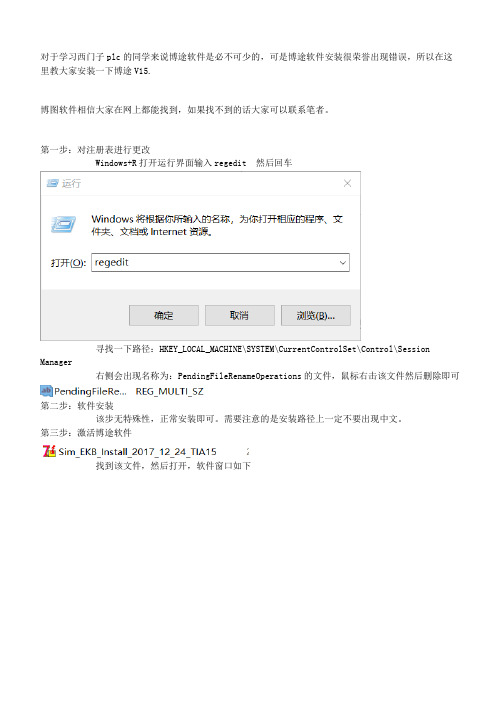

对于学习西门子plc的同学来说博途软件是必不可少的，可是博途软件安装很荣誉出现错误，所以在这里教大家安装一下博途V15.
博图软件相信大家在网上都能找到，如果找不到的话大家可以联系笔者。
第一步：对注册表进行更改
Windows+R打开运行界面输入regedit 然后回车
寻找一下路径：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager
右侧会出现名称为：PendingFileRenameOperations的文件，鼠标右击该文件然后删除即可
第二步：软件安装
该步无特殊性，正常安装即可。
需要注意的是安装路径上一定不要出现中文。
第三步：激活博途软件
找到该文件，然后打开，软件窗口如下
先将名称列表选中，然后点击安装长密匙，这样软件就激活成功了。
注意事项：在安装软件的过程中如果出现不断的重启操作请执行第一步既可以解决。
通常情况下安装完每一项重启电脑一次为正常现象。
TIA 博途软件概述西门子推出的TIA博途软件将所有的自动化软件工具统一到一个开发环境中，可在同一开发环境下组态西门子绝大部分的可编程控制器、HMI和驱动器,如图2-1-1所示。
在控制器和驱动器以及HMI之间建立通信时的共享任务，可降低连接成本和组态难度。
图2-1-1 TIA 博途平台TIA博途软件的组成在TIA博途软件中包含了用于对PLC进行编程的STEP7、对HMI进行组态的WINCC、对驱动器进行配置的 Startdrive和SCOUT等软件，如图2-1-2所示，在使用时用户可根据实际的情况进行选择安装，比如本课程中主要是针对于S7-1200PLC编程使用，所以可以只安装STEP7即可。
图2-1-2 TIA 博途的软件组成另外在每一个软件中有多个版本可选择，不同的版本具有不同的功能，如安装STEP 7 Basic，则只可对S7-1200的CPU进行编程，具体软件的产品版本如图2-1-3所示，图2-1-3 博途软件产品版本(1)TIA博途中的STEP7在博途中的STEP7产品的版本分为基本版（step7 basic）和专业版（step7 professional）两个版本，若只安装了基本版本，则只能用于对S7-1200PLC进行程序设计，若安装的是专业版则可对西门子的S7-1200/1500/300/400以及ET200CPU及WINAC进行程序的开发设计。
(2)TIA博途中的WINCC在博途中的WINCC产品的版本可分为基本版（basic），精智版（Comfort），高级版（Advanced）及专业版（professional），不同版本所支持的触摸屏型号各不同，安装时也可根据实际需要进行选择安装。
如安装WINCC Comfort版本软件，则可对当前的几乎所有的触摸屏进行去，若安装高版本则可以组态基于单站PC的项目，除此之外，也可兼容WINCC Comfort版本软件。
所以更高一级版本的软件可以兼容低一级以下的所有版本软件的功能。
安装顺序：
1、Sim_EKB_Install_2014_09_16（选择需要的密钥，选中-安装长密钥）
2、SIMATIC_STEP_7_Professional_V13
3、WinCC V13
4、PLCSim V1
一、Sim_EKB_Install_2014_09_16使用方法
博途v13编程软件及模拟软件相应的序列号码和许可证名称见下表，可直接在红框处进行查找，然后安装相应长密钥或短密钥
二、SIMATIC_STEP_7_Professional_V13安装方法
1. 以管理员身份运行”STEP7 Professional V13 SP1”文件夹中的”start”运行程序，然后会弹出如下窗口：
此时可以通过删除注册表键值的办法来解决，在开始菜单中的搜索程序和文件中输入regedit，回车，进入注册表编辑器，如下图：
删除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的键值PendingFileRenameOperations就可以继续安装了。
注意：
1) 删除后不要再重新启动计算机了，直接安装就可以了。
2) 安装过程中还要被要求重新启动计算机一次，重启后，再被提示重新启动计算机时，
再次删除注册表中以上键值，不要重启，继续安装即可。
2. 之后顺序安装即可，注意存储软件的文件名和安装目录名都不能有中文字符，最好不要装在C盘，会很卡
三、PLCSim V13安装方法
按照从上往下的顺序安装。

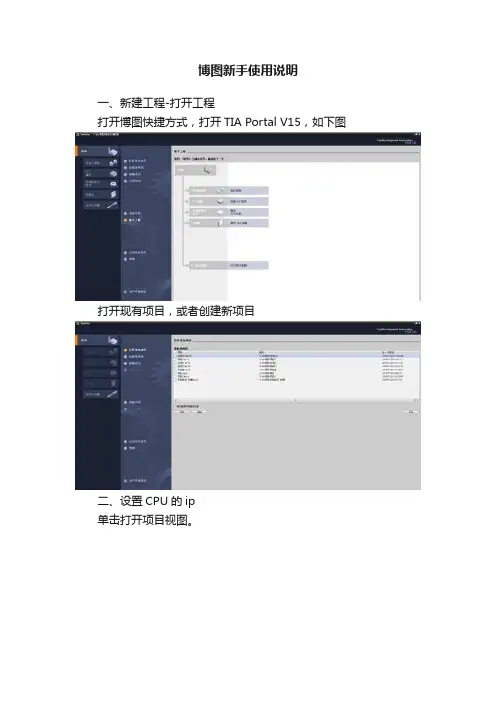

博图新手使用说明
一、新建工程-打开工程
打开博图快捷方式，打开TIA Portal V15，如下图
打开现有项目，或者创建新项目
二、设置CPU的ip
单击打开项目视图。
单击网卡名称下“可访问的设备”，它会刷新出当前网卡所在网络内可访问设备的名称和IP地址
右键CPU模块，可更改CPU模块型号。
三、添加新设备
双击在线和诊断，在“常规”里有CPU模块的详细信息，（在实物PLC CPU模块右侧,有模块的详细信息）。
回到项目树，双击“添加新设备”，根据plc的型号添加设备。
四、更改CPU型号或者更改模块
右击“设备组态”右击CPU模块可更改CPU型号。
双击CPU模块，在程序的下方会出现模块的属性,
双击以太网口，在以太网地址里更改IP地址和对应的子网掩码
五、PLC在线监视
点击“转至在线”，选着接口类型，开始搜索，选择对应模块的地址，转至在线即可。
plc有保存最后一次写入程序的功能，在工具栏可以选择把CPU 模块里的程序上载到TIA Portal 里。
六、故障说明
1、PLC无法下载
解决方法：离线状态，检查硬件组态，右击项目名称，下载硬件配置，然后下载程序
2、博图软件无法检测到PLC设备ip
解决办法：在【在线访问】里点击【显示/隐藏接口】，查看设备实际ip和mac地址，首次使用PLC需要自行根据mac地址分配ip。
检查【选择目标设备】，选择可访问设备，对应PLC的ip下载即可。

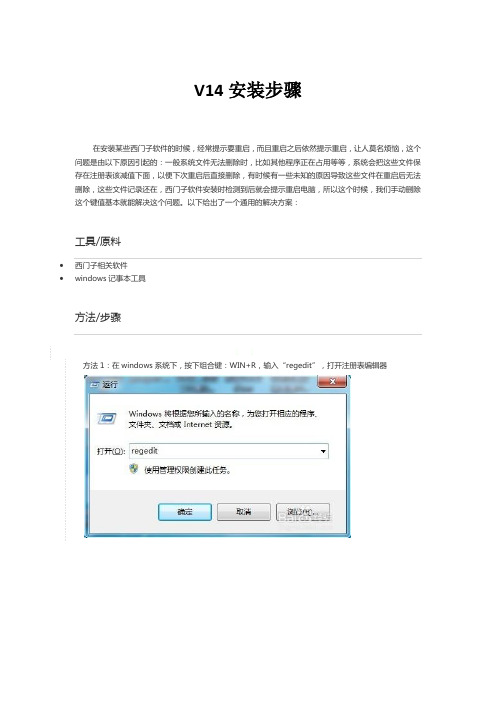

V14安装步骤
在安装某些西门子软件的时候，经常提示要重启，而且重启之后依然提示重启，让人莫名烦恼，这个问题是由以下原因引起的：一般系统文件无法删除时，比如其他程序正在占用等等，系统会把这些文件保存在注册表该减值下面，以便下次重启后直接删除，有时候有一些未知的原因导致这些文件在重启后无法删除，这些文件记录还在，西门子软件安装时检测到后就会提示重启电脑，所以这个时候，我们手动删除这个键值基本就能解决这个问题。
以下给出了一个通用的解决方案：
•西门子相关软件
•windows记事本工具
方法1：在windows系统下，按下组合键：WIN+R，输入“regedit”，打开注册表编辑器。

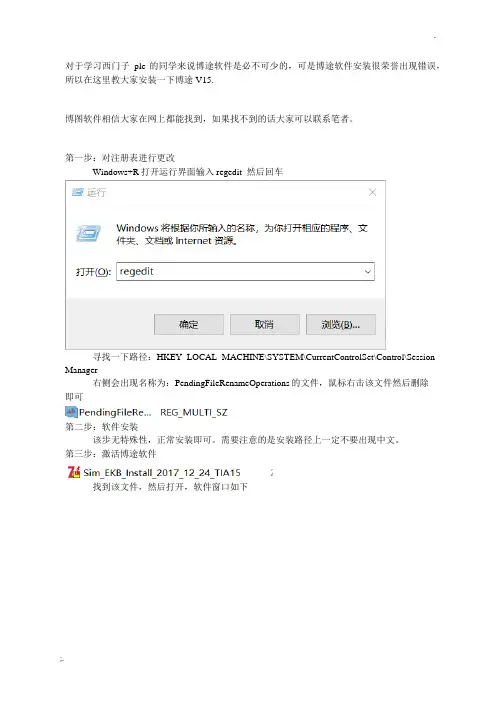

对于学习西门子plc的同学来说博途软件是必不可少的，可是博途软件安装很荣誉出现错误，所以在这里教大家安装一下博途V15.
博图软件相信大家在网上都能找到，如果找不到的话大家可以联系笔者。
第一步：对注册表进行更改
Windows+R打开运行界面输入regedit 然后回车
寻找一下路径：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager
右侧会出现名称为：PendingFileRenameOperations的文件，鼠标右击该文件然后删除
即可
第二步：软件安装
该步无特殊性，正常安装即可。
需要注意的是安装路径上一定不要出现中文。
第三步：激活博途软件
找到该文件，然后打开，软件窗口如下
先将名称列表选中，然后点击安装长密匙，这样软件就激活成功了。
注意事项：在安装软件的过程中如果出现不断的重启操作请执行第一步既可以解决。
通常情况下安装完每一项重启电脑一次为正常现象。
对于学习西门子plc的同学来说博途软件是必不可少的，可是博途软件安装很荣誉出现错误，所以在这里教大家安装一下博途V15.
博图软件相信大家在网上都能找到，如果找不到的话大家可以联系笔者。
第一步：对注册表进行更改
Windows+R打开运行界面输入regedit 然后回车
寻找一下路径：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager
右侧会出现名称为：PendingFileRenameOperations的文件，鼠标右击该文件然后删除
即可
第二步：软件安装
该步无特殊性，正常安装即可。
需要注意的是安装路径上一定不要出现中文。
第三步：激活博途软件
找到该文件，然后打开，软件窗口如下
先将名称列表选中，然后点击安装长密匙，这样软件就激活成功了。
注意事项：在安装软件的过程中如果出现不断的重启操作请执行第一步既可以解决。
通常情况下安装完每一项重启电脑一次为正常现象。

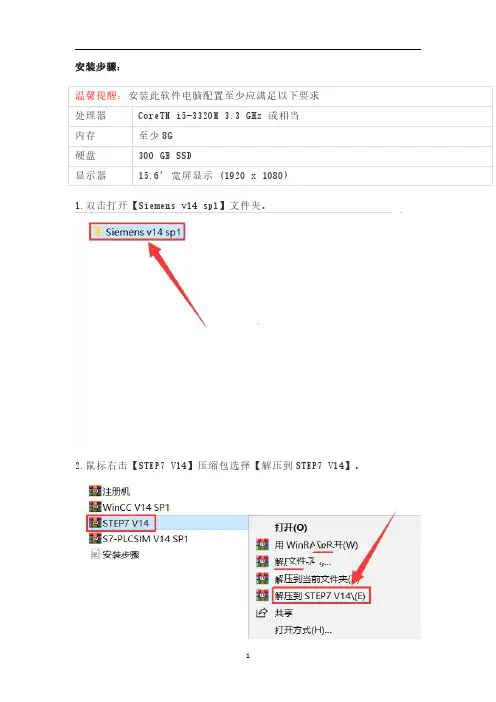

安装步骤：1.双击打开【Siemens v14sp1】文件夹。
2.鼠标右击【STEP7V14】压缩包选择【解压到STEP7V14】。
3.双击打开【STEP7V14】压缩包解压后的【STEP7V14】文件夹。
4.鼠标右击【SIMATIC_STEP_7_Professional_V14_SP1_1】选择【以管理员身份运行】。
5.点击【下一步】。
6.点击【下一步】。
7.点击【浏览】更改解压路径，建议解压到除C盘之外的其它磁盘内，可在E盘或其它磁盘内新建一个【SIMATIC STEP7Professional V14.0SP1】文件夹，然后勾选【覆盖文件且不提示】，然后点击【下一步】。
8.正在解压（大约需要5分钟）。
9.点击【否】。
10.点击【确定】。
11.点击【完成】。
12.使用快捷键【Win+R】打开运行界面，然后输入【regedit】，然后点击【确定】。
13.双击打开注册表路径至：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager，然后鼠标右击【PendingFileRenameOperations】选择【删除】。
14.点击【是】。
的【STEP7V14】文件夹。
16.鼠标右击【SIMATIC_STEP_7_Professional_V14_SP1】选择【以管理员身份运行】。
17.点击【下一步】。
18.点击【下一步】。
19.点击【浏览】选择解压路径，建议解压到第7步中更改后的解压路径（这里解压到：E:\SIMATIC STEP7Professional V14.0SP1），然后勾选【覆盖文件且不提示】，然后点击【下一步】。
20.正在解压。
21.点击【下一步】。
22.点击【下一步】。
23.勾选【WinCC flexible2008SP2/SP3中的项目移植、SQL installation】，然后点击【浏览】更改安装路径，建议安装在除C盘之外的其它磁盘内，可在E盘或其它磁盘内新建一个【Siemens】文件夹，然后在新建的【Siemens】文件夹中新建一个【Automation】文件夹，然后点击【下一步】。
