图解主板接口和跳线连线方法

图解：主板电源针脚接线方法主板与机箱电源开关、重启按钮接法主板跳线及英文字母代表的意义图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。

一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。

一般电源线接口如下：电源LED灯+ －电源开关+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。

其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。

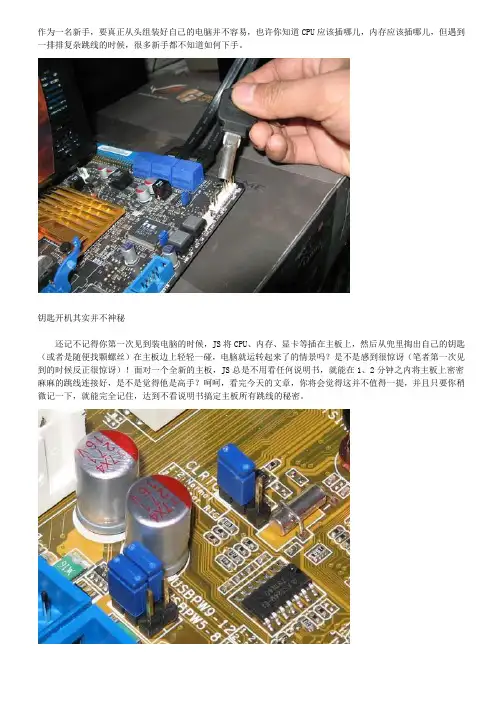

菜鸟进阶必读！主板跳线连接方法揭秘第 1 页初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说第 2 页明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

主板各种接口图解（插槽跳线）一、主板供电接口图解在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。

主板上24Pin的供电插槽主板上20Pin的供电插槽电源上为主板供电的24Pin接口为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。

这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、CPU供电接口图解为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：主板上提供给CPU单独供电的12V四pin供电插座电源上提供给CPU供电的4Pin、6Pin与8Pin的接口与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。

三、SATA串口设备的安装图解SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。

主板上的SATA接口如下图：以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。

下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。

如下图：另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口普通四针梯形供电接口四、PATA（IDE）并口设备的安装图解PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮{}电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

主板电源跳线（主机开关）连接方法图文说明
其实主板电源跳线也很简单。

先在主板一角找到这个9Pin定义开关/复位/电源灯/硬盘灯。

9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

然后再来看我们的接口。

电源接线
电源指示灯
重启接线
硬盘灯
一般主机面板上也就这四组线了。

OK。

下面就是重要信息了。

如上图，这一组跳针10缺1，而这个缺一刚好就是给我们做了一个定位标，找到缺针位，然后就按图上画的位置插就行了。

口诀如下：
1、缺针旁边插电源
2、电源对面插复位
3、电源旁边插电源灯，负极靠近电源跳线
4、复位旁边插硬盘灯，负极靠近复位跳线
OK。

这下该没问题了吧。

往链点点通共享资源，了解更多请登录机箱主板跳线接法详解（图）作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW)英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW打造最好的电脑自学交流论坛$ w" P( ^& K: |! [, z4 F7 p英文全称：Reset Swicth打造最好的电脑自学交流论坛. A( S, v( k" U! f; {$ V-可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮我爱电脑电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

DVI接口（3*8）、VGA接口（3*5）IDE并口、SATA串口PCI接口COM口（4+5）MIDI口（7+8）USB口（8-1）HDMI接口（视频输出端口）PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

主机内跳线跳线，很小的一个蓝色“小帽”，连通的是两根金属针。

跳线虽小，但它的作用可大着呢。

1．三针跳线三针跳线即为三个相邻的针脚。

我们可以把这三个针脚按照位置分别命名为1、2、3。

一般说来，当我们用跳线帽连接1和2两个针脚的时候表示开启或接通，当我们连接2和3两个针脚时则表示清零或者屏蔽。

我们最常用到的跳线功能就是BIOS跳线（图13）和声卡跳线了，操作原理同上。

当BIOS受损或超频过度导致机器不能启动时，我们就把BIOS跳线（在圆形的CMOS电池附近）从1、2针脚上拔下来，插在2、3针脚（Clear）上一会儿再插回1、2针脚，这样BIOS就被清零了，相关设置恢复到出厂时的状态。

对于集成声卡（AC'97）或集成显卡来说，我们用跳线帽将1、2针脚接通表示启用该功能，而当我们添置了硬声卡或独立显卡时，则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡（现在很多主板都是在BIOS设置中实现的）。

（完整版）电脑主板控制线插头⽅法.计算机主板的部件安装及数据线、电源线的安装接插是⽐较简单的，⼀般⼈都很容易掌握，但机箱与主板的控制连线就有⼀些难度了，如果搞错了不是⽆法开机就是指⽰灯不亮，所以作为电脑爱好者必须搞清楚这个问题：⾯板连接线：机箱⾯板的连接线插针⼀般都在主板左下端靠近边缘的位置，⼀般是双⾏插针，⼀共有10组左右，主要有电源开关，复位开关，电源指⽰灯，硬盘指⽰灯，扬声器等插针。

如果不知道该往哪个插针上插的话就仔细寻找下附近，每个主板上都有指⽰。

先寻找下插针下⽅，如果没有的话就仔细找下附近。

1.电源开关连接线连接电源开关连接线时，先从机箱⾯板连线上找到标有“powersw”的两针插头，分别是⽩棕两种颜⾊，然后插在主板上标有“pwrsw”或是“RWR”字样的插针上就可以了。

2.复位开关连接线⽤来热启动计算机⽤的。

连接时，先找到标有“RESETSW”的两针插头，分别是⽩蓝两种颜⾊，然后插在主板上标有“Resetsw”或是“RSR”字样的插针上就可以了。

3.电源指⽰灯连接线先找到标有“PowerLED”的三针插头，中间⼀根线空两缺，两端分别是⽩绿两种颜⾊，然后将它插在主板上标有“PWRLED”或是“PLED”字样的插针上。

提醒：电源开关连接线和复位开关连接线两处在插⼊时可以不⽤注意插接的正反问题，怎么插都可以。

但由于电源指⽰灯边接线是采⽤发光⼆级管来显⽰作息的，所以连接是有⽅向性的。

有些主板上会标⽰“PLED+”和“PLED-”字样，我们只要将绿⾊的⼀端对应连接在PLED+插针上，⽩线连接在PLED-插针上。

4.硬盘指⽰灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是⽩红两种颜⾊，将它插在主板上标有“HDDLED”或“IEDLED”字样的插针上。

插时要注意⽅向性。

⼀般主板会标有“HDDLED+”、“HDDLED-”，将红⾊⼀端对应连接在HDDLED+插针上，⽩⾊插在标有“HDDLED-”插针上。

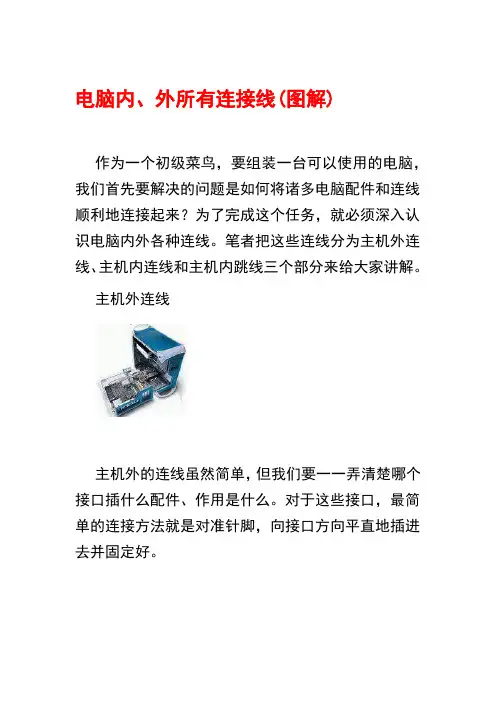

电脑内、外所有连接线(图解)作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

主板与机箱接线方法（有图）机箱接线位上图彩色的针脚位是机箱接线部分。

接线时注意正负位，一般黑色/白色为负，其他颜色为正。

其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。

MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA总线是否有数据通过。

主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

电脑主板跳线接法[图]作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

电脑相关一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

这是机箱上提供了插头上图为机箱是提供的三种接头。

其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。

当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
