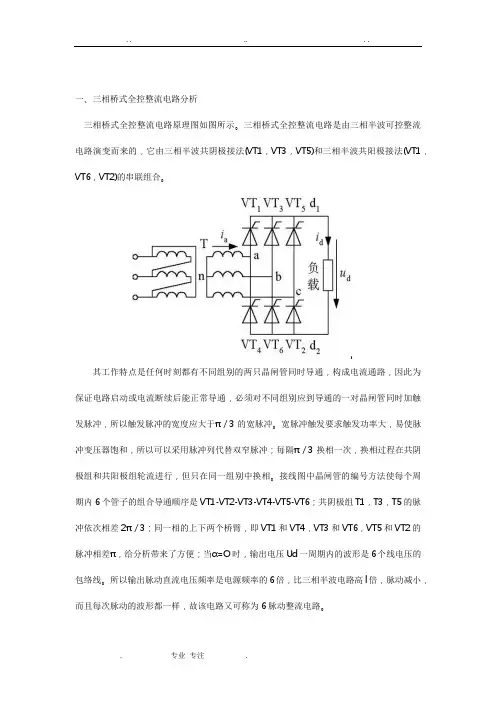

一、三相桥式全控整流电路分析三相桥式全控整流电路原理图如图所示。

三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT1，VT6，VT2)的串联组合。

其工作特点是任何时刻都有不同组别的两只晶闸管同时导通，构成电流通路，因此为保证电路启动或电流断续后能正常导通，必须对不同组别应到导通的一对晶闸管同时加触发脉冲，所以触发脉冲的宽度应大于π／3的宽脉冲。

宽脉冲触发要求触发功率大，易使脉冲变压器饱和，所以可以采用脉冲列代替双窄脉冲；每隔π／3换相一次，换相过程在共阴极组和共阳极组轮流进行，但只在同一组别中换相。

接线图中晶闸管的编号方法使每个周期内6个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6；共阴极组T1，T3，T5的脉冲依次相差2π／3；同一相的上下两个桥臂，即VT1和VT4，VT3和VT6，VT5和VT2的脉冲相差π，给分析带来了方便；当α=O时，输出电压Ud一周期内的波形是6个线电压的包络线。

所以输出脉动直流电压频率是电源频率的6倍，比三相半波电路高l倍，脉动减小，而且每次脉动的波形都一样，故该电路又可称为6脉动整流电路。

在第（1）段期间，a相电压最高，而共阴极组的晶闸管VT1被触发导通，b相电位最低，所以供阳极组的晶闸管KP6被触发导通。

这时电流由a相经VT1流向负载，再经VT6流入b相。

变压器a、b两相工作，共阴极组的a相电流为正，共阳极组的b相电流为负。

加在负载上的整流电压为ud=ua-ub=uab经过60°后进入第(2)段时期。

这时a相电位仍然最高，晶闸管VTl继续导通，但是c相电位却变成最低，当经过自然换相点时触发c相晶闸管VT2，电流即从b相换到c相，VT6承受反向电压而关断。

这时电流由a相流出经VTl、负载、VT2流回电源c相。

变压器a、c 两相工作。

这时a相电流为正，c相电流为负。
