Agilent_7890A气相色谱仪技术参数

Agilent 7890A气相色谱仪分流/不分流进样(0-100 psi 和 0-150 psi)、填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置的 Agilent 7683 自动进样器控制功能。

如要实现高效率、室温顶空、微量液萃取和不同范围的进样体积，您只需简单地添加进样器和样品盘模块即可可选择的进样技术，包括顶空进样、吹扫捕集和阀进样主要特点Agilent 7890A气相色谱仪1突破性的微板流路控制技术实现了柱箱内可靠的无泄漏连接，提高了工作效率和数据完整性，为复杂的GC分析提供了通用、可靠的解决方案2安捷伦仪器监测和智能诊断软件可跟踪配件的使用情况，监测色谱峰形变化，在问题发生之前提醒您进行处理3每个分流/不分流（SSL进样口）都采用了新的方便的扳转式顶盖设计，使您能在30秒内更换进样口衬管 - 无需特殊的工具或培训4品种齐全的选件和附件使您能够配置恰好满足您实验室目前需求的系统, 并能方便地进行升级，以满足不断变化的应用和分析通量的需求²强大的、操作界面友好的GC软件简化了方法设置和系统操作，缩短了培训时间；您可选择正好符合您实验室需求的软件包5在品质卓越的6890进样口, 检测器和GC柱箱上建立的分析方法, 您可以完全放心地将其转移到7890A GC上6其它功能和详细信息请参看仪器样本和资料库中的技术规格文件7填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置的 Agilent 7683 自动进样器控制功能进样口两个进样口三个检测器（第三个检测器是TCD）四个检测器信号柱温箱最大升温速率：120°C/min（如使用120 V 电源最大升温速率75°C/min，参见表1）。

•最长运行时间： 999.99 min（16.7 h）。

•柱箱冷却降温（ 22°C 室温），从450°C 到50°C 需要4.0 min （采用柱箱插入附件时为3.5 min）电子压力控制范围：0 到100 psig每个EPC单元都使用专用的进样口和检测器选项进行了优化。

一、目的建立一个Agilent 7890A气相色谱仪的标准操作程序。

二、范围本规程适用于Agilent 7890A气相色谱仪的操作。

三、责任Agilent 7890A气相色谱仪的相关操作人员四、程序1、仪器组成由Agilent 7890A气相色谱仪主机，气源（氢气发生器、氮气瓶、空气发生器或高纯空气），检测器（FID和ECD或FPD），自动进样器，Agilent Chemstation色谱工作站和HP LaserJet Pro 400 M401d打印机组成。

2、环境要求推荐操作环境温度：15℃~35℃，湿度：50%~60%，无冷凝。

电源电压：220VAC，±10%。

气源要求：纯度应为99.995%~99.9995%（N）。

23、技术参数3.1 柱温箱：操作温度： -60℃~450℃；可设置的最大升温速度：120℃/min；程序温度的梯度数：21个；每次分析方法可运行最长时间：999.99min。

3.2 进样口：安装有两个进样口；最大可设置的温度为：400℃；压力设置范围为：0~100psi。

，最大可设置的3.3 检测器：FID：最大可设置的温度为：450℃；ECD：放射源： 63Ni，尾吹气：N2温度为：400℃；FPD，尾吹气：氮气，最大可设置的温度为：250℃。

4、操作步骤4.1 Agilent 7890A气相色谱仪主机操作4.1.1 打开主机门，将色谱柱（毛细管柱）安装在检测器及相应的进样口上。

（高纯氮）钢瓶，将低压调节至0.5MPa，如使用FID（FPD）检测器则还需打开空气发4.1.2 打开N2生器（空气钢瓶）和氢气发生器。

4.1.3 打开总电源开关，打开主机电源钮，主机自动进行运行试验，随即在显示窗口中显示试验通过。

4.2 Chemstation色谱工作站操作4.2.1 打开Chemstation色谱工作站计算机的电源开关。

4.2.2 若需要进行样品测定，用鼠标双击Windows操作系统界面上的“GC-01（联机）”图标与仪器连接；若仅需要进行数据分析，用鼠标双击“GC-01（脱机）”图标。

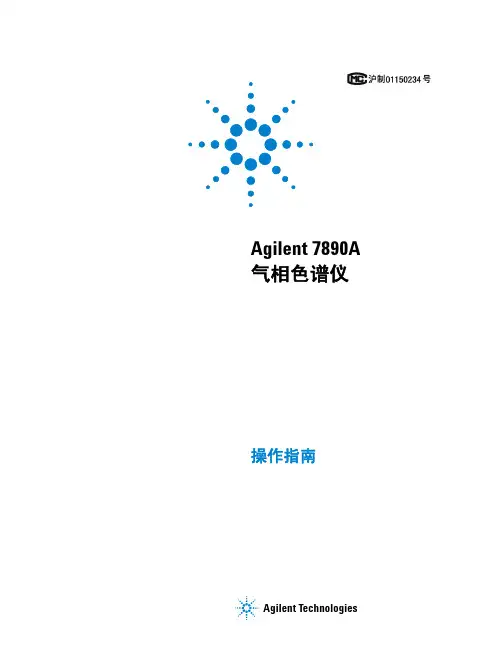

安捷伦7890A-⽓相⾊谱操作⼿册Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与⽣命科学事业部⼀、培训⽬的:基本了解7890A硬件操作。

掌握化学⼯作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

⼆、培训准备：1、仪器设备:Agilent 7890A GC进样⼝: 填充柱进样⼝(PP)；⽑细柱进样⼝(S/SL); 冷柱头进样⼝(COC); PTV进样⼝。

检测器：FID；TCD；u ECD; NPD；FPD。

⾊谱柱：P/N 19091J-433, HP-5⽑细柱：30m,ⅹ320µχ0.25µ注射器：⾃动液体进样器（ALS）⽤10ul注射器或⼿动进样⽤10ul注射器。

进样体积： 1 ul。

２、⽓体准备：FID，NPD，FPD ：⾼纯H2 (99.999%)，⼲燥⽆油压缩空⽓。

uECD:⾼纯N2 (99.999%)载⽓, ⾼纯N2 (99.999%)或⾼纯He (99.999%)。

7890A/GC 化学⼯作站基本操作步骤:(⼀)、开机:1、打开⽓源（按相应的所需⽓体）。

2、打开计算机，进⼊英⽂Windows XP画⾯。

3、打开7890A GC电源开关。

(7890A 的IP地址已通过其键盘提前输⼊进7890A)4、双击桌⾯的“Instrument 1 Online”图标；（或点击屏幕左下⾓“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学⼯作站⾃动与7890A通讯，进⼊的⼯作站界⾯如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画⾯，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显⽰为“Short menu”来调⽤所需的界⾯。

agilent 7890a 技术指标Agilent 7890A气相色谱仪是一款广泛应用于化学分析和质谱领域的高性能仪器。

该仪器具有多项先进的技术指标，为科研人员提供了强大的分析能力和精准的数据结果。

Agilent 7890A气相色谱仪具备较高的分辨率。

该仪器采用了先进的色谱柱和检测器技术，能够有效地分离和检测复杂样品中的化合物。

其分辨率能力可以达到很高的水平，保证了分析结果的准确性和可靠性。

Agilent 7890A气相色谱仪具有宽波长范围。

该仪器配备了多种不同类型的检测器，可以覆盖从紫外到红外的广泛波谱范围。

这使得科研人员可以根据不同的需求选择最适合的检测器，以获取更全面的分析信息。

第三，Agilent 7890A气相色谱仪具备高灵敏度。

该仪器采用了先进的样品进样系统和检测器技术，能够对微量的化合物进行高灵敏度的检测。

这对于分析复杂样品中的微量成分非常重要，可以提高分析的准确性和可靠性。

第四，Agilent 7890A气相色谱仪具有高稳定性和重复性。

该仪器采用了先进的温控系统和自动化控制技术，能够稳定地控制色谱柱的温度和流速，保证分析的稳定性和重复性。

这对于长时间运行和大批量样品分析非常重要。

第五，Agilent 7890A气相色谱仪具备友好的操作界面和强大的数据处理能力。

该仪器配备了直观易用的操作界面和丰富的数据处理软件，使得科研人员可以方便地进行仪器操作和数据分析。

这大大提高了工作效率和数据处理的准确性。

Agilent 7890A气相色谱仪是一款具备高分辨率、宽波长范围、高灵敏度、高稳定性和重复性的仪器。

其先进的技术指标和强大的分析能力，使其成为化学分析和质谱领域的首选仪器。

无论是在科研实验室还是工业生产中，Agilent 7890A气相色谱仪都能够提供精准可靠的分析结果，为科研人员和生产工作者提供强有力的支持。

Agilent 7890A气相色谱仪配置及报价单QUOTATION/ PROFORMA INVOICETO:延寿县农产品检测中心From:安捷伦科技（中国）有限公司丁明文Tel:024-******** Fax:024-******** Mobile:139******** ITEM CAT NO.DESCRIPTION1G3440A7890A Series GC System7890A气相色谱仪主机2OPTION 112Spilt/Splitless with EPC分流/不分流进样口，带EPC3OPTION 231Micro-ECD with EPC微池电子捕获检测器，带EPC4OPTION 240new Single FPD with EPC新火焰光度检测器，带EPC5G2070BA ChemStation software for 1 GC气相色谱仪操作软件619199M Install Kit for GCs安装工具包75190-1483Syringe, 10ul注射器，10ul85183-4757Bleed/Tem Optimzd Inlt Septa, 11mm, 50/pk低流失进样隔垫, 50/包95181-8830Column nut, 2/pk柱接头105080-8853Ferrule graphite, 320um, 0.5mmid, 10/pk石墨密封垫，10/包115080-8773Ferrule graphite, 530um, 1.0mmid, 10/pk石墨密封垫，10/包, 用于530um毛细柱125183-4712Liner, gen purp, split/splitless, 5/PK分流/不分流衬管, 5/包13OT3-2Trap, O2/H2O, 1/8"脱氧管14IOT-2-HP Tap, O2 Indicating, 1/8"指示型脱氧管15GMT-2-HP Trap, Glass H2O, 1/8", 100cc去湿管165183-4649Crossover Ethertwist Cable电缆线175188-5358GC Checkout Standards Kit气相测试标样1819091J-413HP-5 30m, 0.32mm, 0.25umTO:延寿县农产品检测中心From:安捷伦科技（中国）有限公司 丁明文Tel:024-******** Fax:024-******** Mobile:139********ITEM CAT NO.DESCRIPTION QUOTATION/ PROFORMA INVOICEAgilent 7890A 气相色谱仪配置及报价单HP-5 30m, 0.32mm, 0.25um 毛细管柱19122-0732DB-1701 30m, 0.25mm, 0.25umDB-1701 30m, 0.25mm, 0.25um 毛细管柱（中性，农残柱Other Terms:其他条款：Payment: By L/C at sight付款方式：100%即期不可撤消信用证Time of shippment: within 2 months after receipt L/C交货期限：收到信用证后2个月内Port of Shippment: Main Airport in USA/Germany发货地：美国/德国的主要机场Port of Destination: Mainlang Airport到货口岸：中国大陆机场Transportation: By Air运输方式：空运This price includes four days Beijing training(One person for one system)报价包含一机一人免费四天北京培训，差旅费用自理。

安捷伦7890A气相色谱仪操作规程操作前准备1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。

1.2 气体流量的调节1.2.1 载气开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6MPa。

1.2.2 氢气打开氢气钢瓶主阀，调节输出压至0.4MPa。

1.2.3 空气打开空气钢瓶主阀，调节输出压至0.4MPa。

1.3 检漏用检漏液检查柱及管路是否漏气。

2 主机操作2.1 开启仪器联机接通电源，打开电脑，进入英文windows XP主菜单界面。

然后开启主机，主机进行自检，自检通过主机屏幕显示“开机正常”，进入Windows系统后，双击电脑桌面的“仪器联机”图标，使仪器和工作联接。

2.2 编辑新方法2.2.1 从“方法”菜单中选择“编辑完整方法”，根据需要钩选项目，“方法信息”，“仪器/数据”，“数据分析”，“运行时选项表”，确定后单击“确定”。

2.2.2 出现“方法注释”窗口，如有需要输入方法信息（方法用途等），单击“确定”。

2.2.3 进入“Agilent GC方法: 仪器1”。

2.2.4 “进样口”参数设置。

输入“加热器温度”、“隔垫吹扫流量”，拉下“模式菜单，选择分流模式或不分流模式或脉冲分流模式或脉冲不分流模式，如果选择分流或脉冲分流模式，输入“分流比”。

完成后单击“确定”。

2.2.5 “CFT设置”参数设置。

Agilent 7890A气相色谱仪技术参数（带*都是非常优秀的性能和指标）1. 工作条件1.1. 温度： 15°C -- 35°C1.2. 湿度：5 – 95%1.3. 耐受温度：-40°C -- 70°C1.4. 电源：220±5%或110±5%2. 柱温箱2.1. 温度：室温+4°C -- 450°C2.2. 程序升温：20阶21平台，可程序降温2.3. 在3.5min内，从450°C降温到50°C2.4. *温度精度：室温每波动1°C ，柱温箱的温度波动<0.01°C2.5. *双通道柱流失补偿3. 加热区域3.1. 除柱温箱外，有6个独立的加热区域（2个进样口，2个检测器，2个辅助区）3.2. 辅助区的最大温度：400°C4. 隔膜吹扫填充柱进样口4.1. 电子或手动控制压力/流量4.2. 最高温度400°C4.3. 压力设定范围：0－100psi4.4. 气体流量设定范围：0－100mL/min4.5. 可用于1/4”、1/8”填充柱和0.53mm毛细柱5. 分流/不分流进样口5.1. 可以用于50um到530um的色谱柱5.2. 分流比最大可到7500:15.3. 省气模式可以节约气体用量5.4. 快速扳转系统，更换衬管无需拆卸螺丝5.5. ***具有EPC功能，气路的压力、流量分流比可键盘输入。

5.6. ***电子控压精度：0.001 psi（千分之一psi）5.7. 最高温度400°C5.8. 压力范围：0 -- 100psi6. 检测器6.1. 氢火焰离子检测器（FID）6.1.1. ***电子压力/流量控制6.1.2. 可用于毛细柱和填充柱6.1.3. 最高温度450°C6.1.4. ***具有火焰熄灭监测功能和自动重新点火功能6.1.5. ***最小检测限：<1.8 pg carbon/sec6.1.6. 线性动态范围：>1076.1.7. 数据采集速率：500Hz7. 电子气动控制（EPC）7.1. 最高达13个EPC通道7.2. ***压力可以0.001psi（千分之一psi）的精度控制7.3. ***随环境温度和海拔的变化，自动进行温度补偿7.4. 压力/流量程序控制：3阶7.5. ***EPC控制所有气路8. 其他性能8.1. 时间编程8.2. 仪器故障和维护情况可由内置电子跟踪系统自动记录8.3. 早期维护反馈功能（EMF），能持续跟踪进样系统、垫圈、衬管、和色谱柱等信息，并将这些信息用图形化直观地显示。

agilent 7890a 技术指标Agilent 7890A技术指标Agilent 7890A气相色谱仪是一种用于分析和测试样品中化合物的仪器。

它具有许多先进的技术指标，包括以下几个方面。

1.温度控制能力Agilent 7890A具有优秀的温度控制能力。

它配备了高效的加热和冷却系统，可以快速稳定地控制柱温。

该仪器可以在广泛的温度范围内工作，适用于各种分析应用。

2.柱温程序升降速率Agilent 7890A的柱温程序升降速率非常高。

它可以以极快的速度升温和降温，从而实现快速分析。

这对于需要高通量的实验室非常有用。

3.气路设计Agilent 7890A的气路设计非常精良。

它采用了先进的气路系统，确保样品可以快速、准确地进入柱子进行分析。

该仪器还具有多个进样口，可用于不同类型的样品进样。

4.检测器选择Agilent 7890A可以配备多种不同类型的检测器，以适应不同的分析需求。

常见的检测器包括火焰离子化检测器（FID）、电子捕获检测器（ECD）和质谱检测器（MS）。

用户可以根据实际需要选择最合适的检测器。

5.数据处理软件Agilent 7890A配备了先进的数据处理软件，可以方便地处理和分析实验数据。

该软件具有友好的用户界面，提供了各种数据处理和报告生成功能。

6.样品容量Agilent 7890A具有较大的样品容量，可以容纳多个样品进行连续分析。

这对于需要高通量分析的实验室非常重要。

7.仪器稳定性Agilent 7890A具有出色的仪器稳定性。

它采用了先进的技术，确保仪器在长时间运行中保持稳定的性能。

这对于长时间实验或需要准确可靠结果的应用非常重要。

8.自动化控制Agilent 7890A具有先进的自动化控制功能。

它可以与其他仪器或系统进行集成，实现自动化样品进样、分析和数据处理。

这大大提高了实验效率和准确性。

Agilent 7890A是一款功能强大、性能稳定的气相色谱仪。

它具有优秀的温度控制能力、快速的柱温程序升降速率、精良的气路设计和多种检测器选择。
