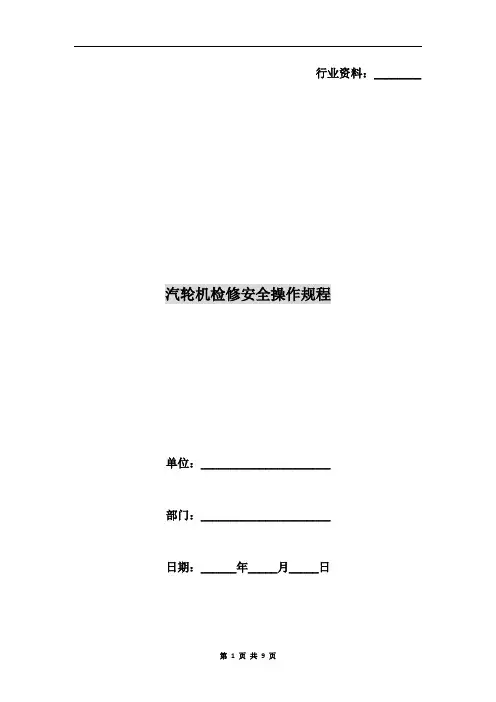

行业资料：________ 汽轮机检修安全操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页汽轮机检修安全操作规程1、汽轮机在开始检修之前，须用阀门与蒸汽母管、供热管道、抽气系统等隔断，阀门应上锁并挂上警告牌。
还应将电动阀门的电源切断，并挂警告牌。
疏水系统应可靠地隔绝。
检修工作负责人应检查汽轮机前蒸汽管确无压力后，方可允许作业人员进行工作。
2、汽轮机各疏水出口处，应有必要的保护遮盖装置，防止放疏水时烫伤人。
3、只有经过车间领导的批准并得到值长的同意后，才允许在运行中的汽轮机上进行下列调整和检修作业：（1）在汽轮机的调速系统或油系统上进行调整工作（例如调整油压、校正调速系统连杆长度等）时，应尽可能在空负荷状态下进行。
（2）在内部有压力的状况下紧阀门的盘根或在水、油或蒸汽管道上装卡子以消除轻微的泄漏。
以上工作须由车间领导指定的熟练人员担任，并在工作负责人亲自指导下进行。
4、如需对运行中的汽轮机的轴承部件进行焊接、捻缝、紧螺丝等工作，必须遵守锅炉设备运行安全操作规程第17条规程。
5、禁止在起重机吊物件下边停留或通过。
6、揭开汽轮机汽缸大盖时，必须遵守下列事项：（1）只许在一个人的指挥下进行吊大盖的工作；（2）使用专用的揭盖起重工具，必须遵守起重安全操作规程；（3）检查大盖的起吊是否均衡时，以及在整个起吊时间内，禁止作业人员将头部或手伸进气缸法兰结合面之间。
7、大修中须将汽轮机的气缸盖翻身时，应由检修工作领导人或指第 2 页共 9 页定的人员（必须是熟悉该项起重工作的）指挥，进行翻气缸盖的工作时要特别注意下列各项：（1）场地应足够宽大，以防碰坏设备；（2）选择适当的钢丝绳和专用夹具，钢丝绳和专业夹具荷载必须大于气缸盖自重；（3）注意钢丝绳结绳的方法，使在整个翻大盖的过程中，钢丝绳不致发生滑脱、弯折或与尖锐的边缘发生摩擦，并能保持气缸的重心平稳地转动，不致在翻转的时侯发生撞击；（4）指挥人员和其他协助的人员应站立安全位置，防止在大盖翻转时被打伤。

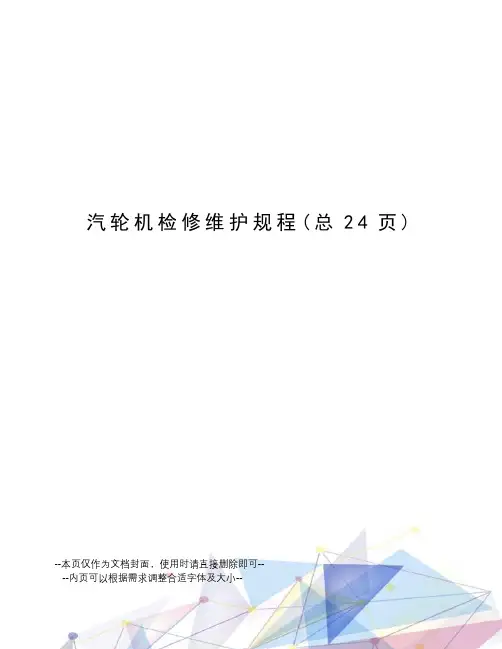

汽轮机检修维护规程(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一篇 汽轮机设备的检修管理为了保证汽轮机及汽辅助设备的检修质量和计划任务的完成，汽轮机检修，应建立明确的岗位责任制，各班组之间应对设备明确地划分管辖范围，严格执行检修工艺规程，做到检修工艺规程中规定的检修质量标准。
做好检修记录和试验记录，建立设备台帐。
1主题内容与适用范围本规程适用于动力能源厂50MW 、12MW 、2*6MW 汽轮机的检修。
本规程适用于汽轮机大、小修标准项目的检修和临时检修，但不包括非标准项目的检修。
汽轮机的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。
2检修周期汽轮机的检修周期一般情况下大修间隔为2-3年，小修间隔为6个月。
检修设备的停用日期，应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定，一般大修为17—30天，小修为7—15天。
属于汽轮机组的辅助设备，检修周期按照汽轮机本体的检修周期确定。

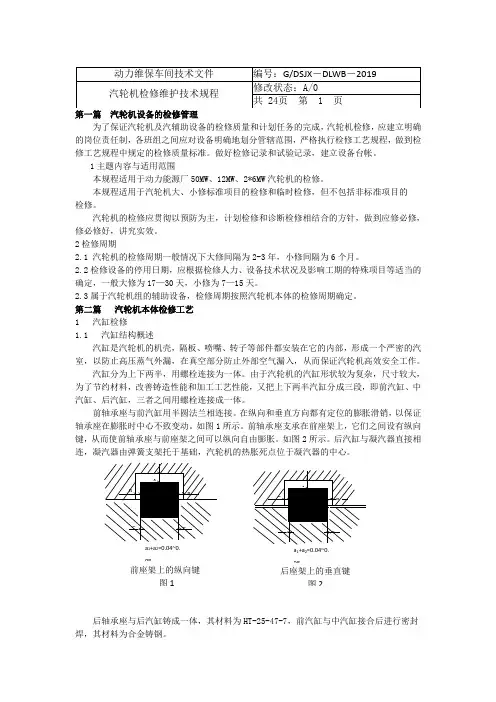

第二篇 汽轮机本体检修工艺1 汽缸检修汽缸结构概述汽缸是汽轮机的机壳，隔板、喷嘴、转子等部件都安装在它的内部，形成一个严密的汽室，以防止高压蒸气外漏，在真空部分防止外部空气漏入，从而保证汽轮机高效安全工作。
汽缸分为上下两半，用螺栓连接为一体。
由于汽轮机的汽缸形状较为复杂，尺寸较大，为了节约材料，改善铸造性能和加工工艺性能，又把上下两半汽缸分成三段，即前汽缸、中汽缸、后汽缸，三者之间用螺栓连接成一体。
前轴承座与前汽缸用半圆法兰相连接。
在纵向和垂直方向都有定位的膨胀滑销，以保证轴承座在膨胀时中心不致变动。
如图1所示。
前轴承座支承在前座架上，它们之间设有纵向键，从而使前轴承座与前座架之间可以纵向自由膨胀。
如图2所示。
后汽缸与凝汽器直接相连，凝汽器由弹簧支架托于基础，汽轮机的热胀死点位于凝汽器的中心。
后轴承座与后汽缸铸成一体，其材料为HT-25-47-7，前汽缸与中汽缸接合后进行密封b=1~2 前座架上的纵向键焊，其材料为合金铸钢。

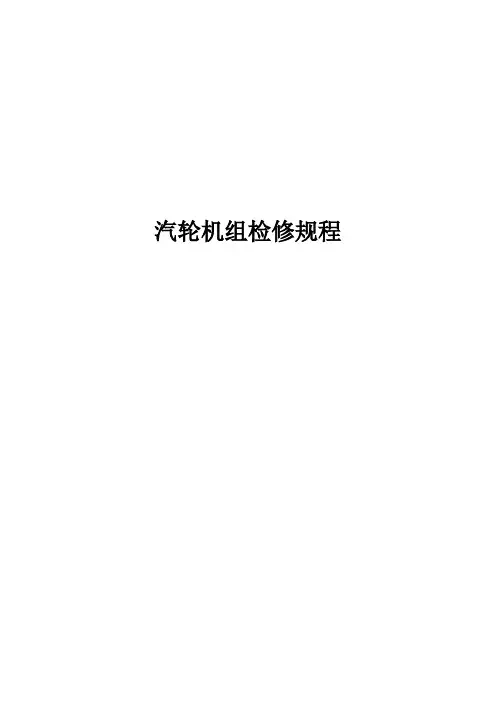

汽轮机组检修规程目录第一篇汽轮机本体 (7)第一章汽缸部分 (7)第一节概述 (7)第二节一般规定 (7)第三节汽缸解体前的工作 (7)第四节汽缸解体前的工作注意事项 (8)第五节汽缸解体 (8)第六节汽缸解体注意事项 (8)第七章翻汽缸（大盖） (9)第八节汽缸的清理、检查与要求 (9)第九节零件组合及扣大盖 (10)第十节扣大盖注意事项 (10)第二章汽轮机本体、喷咀及隔板部分 (11)第一节概述 (11)第二节吊出隔板检修工艺 (11)第三节吊隔板注意事项 (11)第四节隔板叶片检查清理工艺方法及质量要求 (11)第五节安装隔板工艺及质量标准 (12)第三章汽封 (12)第一节概述 (12)第二节汽封的解体检修工艺和注意事项 (13)第三节汽封的检查清理及装置检修工艺及注意事项 (13)第四章转子 (14)第一节概述 (14)第二节转子的起吊检修工艺方法及质量标准 (14)第三节转子起吊注意事项 (15)第四节转子的清理、检查及检修 (15)第五节转子就位检修工艺 (15)第六节转子就位后的注意事项 (16)第七节通汽部分动静叶间隙的测定 (16)第八节轴颈扬度的测定 (16)第九节转子晃度及弯曲度的测定 (17)第十节转子各部瓢偏度的测定 (18)第五章滑销系统检修事项及质量标准 (19)第六章电动盘车装置 (20)第一节概述 (20)第二节电动盘车装置的检修工艺和要求 (20)第七章主轴承和推力轴承的检修 (20)第一节概述 (20)第二节主轴承解体工艺方法和注意事项 (21)第三节主轴承的清理和检查工艺及质量要求 (21)第四节轴瓦间隙及紧力测量方法和质量标准 (22)第五节翻瓦检修工艺及方法 (22)第六节翻瓦注意事项 (23)第七节油档的检修工艺及质量标准 (23)第八节轴瓦的组装检修工艺及方法 (23)第九节轴瓦的组装注意事项 (24)第十节推力轴承的检修及瓦片的检查 (24)第十一节推力轴承间隙及轴子窜动量的测量 (24)第八章联轴器找中心 (24)第一节概述 (24)第二节找中心的方法 (25)第九章汽轮机齿轮箱检修 (27)第一节解体 (27)第二节清理与检查 (27)第三节轴瓦间隙和紧力 (28)第四节齿轮测量 (28)第五节齿轮箱组装 (28)第六节找正 (29)第十章汽轮机重要参数 (29)第二篇调节保安系统和油系统 (30)第一章调速系统 (30)第一节调速系统的基本要求 (30)第二节调速系统检修注意事项 (30)第三节压力变换器的检修 (30)第四节错油门的检修 (31)第五节油动机的检修 (31)第六节调速汽阀检修 (31)第七节危急遮断器的检修与调整 (32)第八节轴向位移保护装置的检修与调整 (32)第九节低油压自启动装置的检修 (33)第十节主汽门检修 (33)第二章电液调速系统 (34)第一节电液调速系统概述 (34)第二节液压组件的检修 (34)第三节速关阀的检修 (35)第三章油系统 (36)第一节概述 (36)第二节油站主油泵检修 (36)第三节电动辅助油泵的检修 (36)第四节油箱的检查与清理 (37)第五节冷油器的检修 (37)第六节油管道检修 (38)第三篇汽轮机附属设备 (38)第一章循环水泵检修 (38)第一节水泵解体 (38)第二节检查及检修 (39)第三节转子与泵组装 (39)第二章阀门检修 (39)第一节阀门解体 (39)第二节阀门的检查 (40)第三节阀门的修理 (40)第四节盘根检查与更换 (41)第五节阀门组装 (41)第六节阀门试验 (41)第一篇汽轮机本体第一章汽缸部分第一节概述汽缸是汽轮机的主要部件之一，它的作用主要是将汽轮机的通流部分（喷咀、隔板、转子等）与大气隔开，保证蒸汽在汽轮机内完成其做功过程。

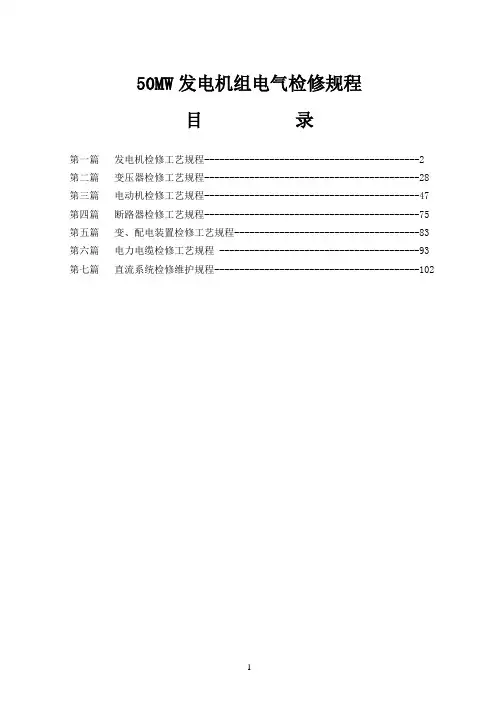

50MW发电机组电气检修规程目录第一篇发电机检修工艺规程-------------------------------------------2 第二篇变压器检修工艺规程-------------------------------------------28 第三篇电动机检修工艺规程-------------------------------------------47 第四篇断路器检修工艺规程-------------------------------------------75 第五篇变、配电装置检修工艺规程-------------------------------------83 第六篇电力电缆检修工艺规程 ----------------------------------------93 第七篇直流系统检修维护规程-----------------------------------------102第一篇发电机检修工艺规程第一章设备概述第一节发电机主要技术规范第二节发电机结构概述第二章检修周期和检修项目第一节检修周期第二节检修项目第三章发电机检修工艺的基本要求第一节发电机大修的准备工作第二节发电机检修注意事项第三节发电机抽、装转子注意事项第四节发电机的复装第五节发电机大、小修后的验收第四章发电机本体检修工艺第一节定子检修第二节转子检修第三节 135发电机标准项目大修工时参考定额第四节大修参考材料第五章励磁系统检修工艺第一节励磁系统技术规范第二节励磁回路标准部分第一章发电机主要技术规范和结构概述第一节发电机及辅助设备技术规范1.1发电机规范型号QFB2-60-2A 额定功率(MW) 60 额定电压(KV) 10．5 额定电流(A) 4124 功率因数0.8（滞后）额定转速(r/min) 3000相数3相频率(Hz) 50 额定励磁电压(V) 158 额定励磁电流（A）1703 接法Y 相数3相频率(Hz) 50 极数 2 绝缘等级F级冷却方式空冷励磁方式静止可控硅发电机总重量(t)发电机转子重量(t) 发电机定子重量(t)效率98.2% 接地方式发电机转动方向从汽轮机端看为顺时针生产厂家东方电机集团东方电机有限公司1.2发电机运行的温度极限值项目单位发电机定子绕组温度℃85定子绕组层间温度℃（埋置检温计）90转子绕组温度℃（电阻法）110定子铁芯温度℃（埋置检温计）120定子端部结构件温度℃120集电环温度℃（温度计法）120轴承和油封回油温度℃（检温计法）65轴瓦温度℃（检温计法）801.3发电机概述QFB2-60-2A型汽轮发电机为三相两极同步发电机，采用封闭式自循环通风系统，冷却方式采用“空冷”第二章发电机的检修周期和检修项目第一节检修周期1、大修每三年进行一次。

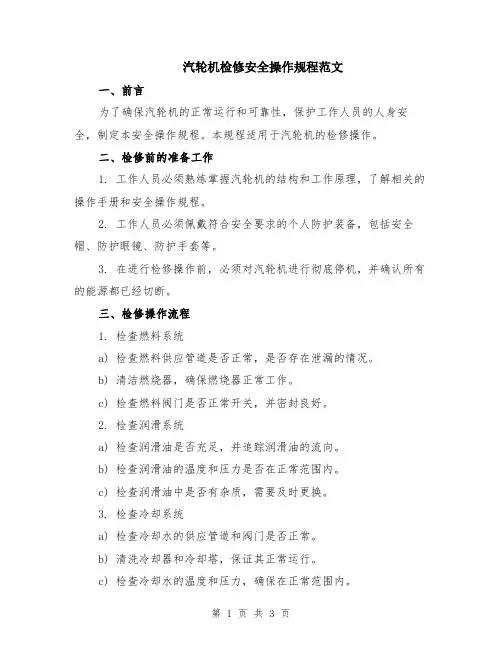

汽轮机检修安全操作规程范文一、前言为了确保汽轮机的正常运行和可靠性，保护工作人员的人身安全，制定本安全操作规程。
本规程适用于汽轮机的检修操作。
二、检修前的准备工作1. 工作人员必须熟练掌握汽轮机的结构和工作原理，了解相关的操作手册和安全操作规程。
2. 工作人员必须佩戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套等。
3. 在进行检修操作前，必须对汽轮机进行彻底停机，并确认所有的能源都已经切断。
三、检修操作流程1. 检查燃料系统a) 检查燃料供应管道是否正常，是否存在泄漏的情况。
b) 清洁燃烧器，确保燃烧器正常工作。
c) 检查燃料阀门是否正常开关，并密封良好。
2. 检查润滑系统a) 检查润滑油是否充足，并追踪润滑油的流向。
b) 检查润滑油的温度和压力是否在正常范围内。
c) 检查润滑油中是否有杂质，需要及时更换。
3. 检查冷却系统a) 检查冷却水的供应管道和阀门是否正常。
b) 清洗冷却器和冷却塔，保证其正常运行。
c) 检查冷却水的温度和压力，确保在正常范围内。
4. 检查电气系统a) 检查开关和保险丝是否正常。
b) 检查电气线缆是否有磨损或老化现象，需要及时更换。
c) 检查电机和发电机的接线端子是否松动。
5. 检查压力系统a) 检查汽轮机的压力表和压力控制器是否正常工作。
b) 检查压力阀是否密封良好，是否需要进行调整和维修。
c) 检查压力系统的泄漏情况，需及时修复。
6. 检查转子系统a) 检查转子的平衡性，确保运转平稳。
b) 检查轴承的润滑状况，需要注油和更换润滑剂。
c) 检查转子的配重是否恰当，需要进行再平衡。
7. 检查仪器仪表a) 检查仪表的精度和灵敏度，需要进行校验和调整。
b) 检查报警器和安全阀是否正常工作。
c) 检查控制系统的可靠性，确保其正常操作。
8. 检查安全装置a) 检查汽轮机的安全阀和自动停机装置是否正常工作。
b) 检查火灾报警器和自动灭火系统是否正常。
c) 检查紧急停车装置是否灵敏可靠，确保人员安全。

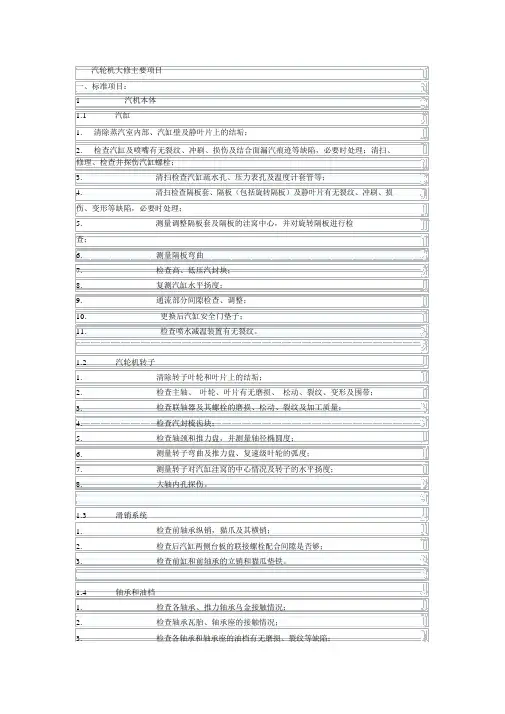

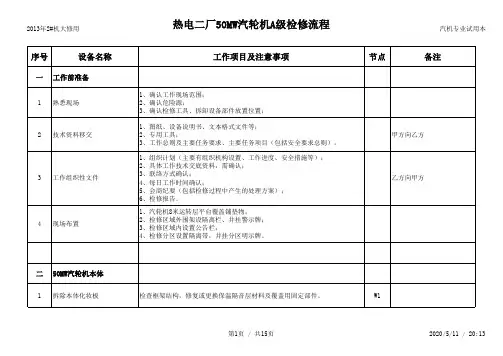

汽轮机大修主要项目一、标准项目：1汽机本体1.1汽缸1.清除蒸汽室内部、汽缸壁及静叶片上的结垢；2.检查汽缸及喷嘴有无裂纹、冲刷、损伤及结合面漏汽痕迹等缺陷，必要时处理；清扫、修理、检查并探伤汽缸螺栓；3.清扫检查汽缸疏水孔、压力表孔及温度计套管等；4.清扫检查隔板套、隔板（包括旋转隔板）及静叶片有无裂纹、冲刷、损伤、变形等缺陷，必要时处理；5.测量调整隔板套及隔板的洼窝中心，并对旋转隔板进行检查；6. 测量隔板弯曲7. 检查高、低压汽封块；8. 复测汽缸水平扬度；9. 通流部分间隙检查、调整；10. 更换后汽缸安全门垫子；11. 检查喷水减温装置有无裂纹。
1.2 汽轮机转子1. 清除转子叶轮和叶片上的结垢；2. 检查主轴、叶轮、叶片有无磨损、松动、裂纹、变形及围带；3. 检查联轴器及其螺栓的磨损、松动、裂纹及加工质量；4. 检查汽封梳齿块；5. 检查轴颈和推力盘，并测量轴径椭圆度；6. 测量转子弯曲及推力盘、复速级叶轮的弧度；7. 测量转子对汽缸洼窝的中心情况及转子的水平扬度；8. 大轴内孔探伤。
1.3 滑销系统1. 检查前轴承纵销，猫爪及其横销；2. 检查后汽缸两侧台板的联接螺栓配合间隙是否够；3. 检查前缸和前轴承的立销和猫瓜垫铁。
1.4 轴承和油档1. 检查各轴承、推力轴承乌金接触情况；2. 检查轴承瓦胎、轴承座的接触情况；3. 检查各轴承和轴承座的油档有无磨损、裂纹等缺陷；4. 测量并调整轴承间隙( 包括推力瓦的厚度测量，并进行记录 ) 紧力及油档间隙；5. 测量各轴承的推力间隙；6. 清扫轴承箱。
l.5 汽封和通汽部分间隙测量1. 测量各道汽封的间隙（包括隔板汽封、前后轴封）；2. 清扫检查各轴封，隔板汽封的阻汽片并测量其间隙，必要时对汽封梳齿、汽封块、弹簧等进行修理、调整及少量更换；1.6 靠背轮、盘车装置1. 检查靠背轮的瓢偏度和晃动度；2. 检查靠背轮连接螺栓和螺栓孔；3. 检查盘车装置齿轮的磨损情况；4. 复查靠背轮的中心。

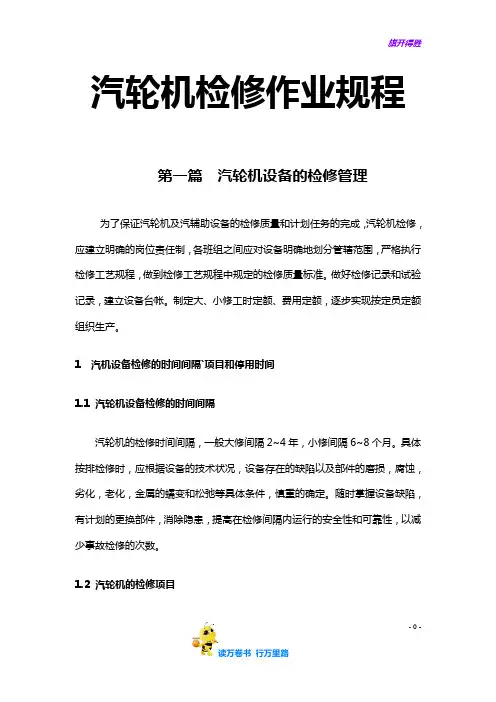

第一篇汽轮机设备的检修管理为了保证汽轮机及汽辅助设备的检修质量和计划任务的完成，汽轮机检修，应建立明确的岗位责任制，各班组之间应对设备明确地划分管辖范围，严格执行检修工艺规程，做到检修工艺规程中规定的检修质量标准。
做好检修记录和试验记录，建立设备台帐。
1主题内容与适用范围本规程适用于动力能源厂50MW、12MW、2*6MW汽轮机的检修。
本规程适用于汽轮机大、小修标准项目的检修和临时检修，但不包括非标准项目的检修。
汽轮机的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。
2检修周期2.1 汽轮机的检修周期一般情况下大修间隔为2-3年，小修间隔为6个月。
2.2检修设备的停用日期，应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定，一般大修为17—30天，小修为7—15天。
2.3属于汽轮机组的辅助设备，检修周期按照汽轮机本体的检修周期确定。
第二篇汽轮机本体检修工艺1 汽缸检修1.1 汽缸结构概述汽缸是汽轮机的机壳，隔板、喷嘴、转子等部件都安装在它的内部，形成一个严密的汽室，以防止高压蒸气外漏，在真空部分防止外部空气漏入，从而保证汽轮机高效安全工作。
汽缸分为上下两半，用螺栓连接为一体。
由于汽轮机的汽缸形状较为复杂，尺寸较大，为了节约材料，改善铸造性能和加工工艺性能，又把上下两半汽缸分成三段，即前汽缸、中汽缸、后汽缸，三者之间用螺栓连接成一体。
前轴承座与前汽缸用半圆法兰相连接。
在纵向和垂直方向都有定位的膨胀滑销，以保证轴承座在膨胀时中心不致变动。
如图1所示。
前轴承座支承在前座架上，它们之间设有纵向键，从而使前轴承座与前座架之间可以纵向自由膨胀。
如图2所示。
后汽缸与凝汽器直接相连，凝汽器由弹簧支架托于基础，汽轮机的热胀死点位于凝汽器的中心。
后轴承座与后汽缸铸成一体，其材料为HT-25-47-7，前汽缸与中汽缸接合后进行密封焊，其材料为合金铸钢。
1.2 检修工艺方法，质量标准，注意事项1. 拆去机组上所有仪表，并拆去化装板支架上的连接螺丝，吊去各块化装板。

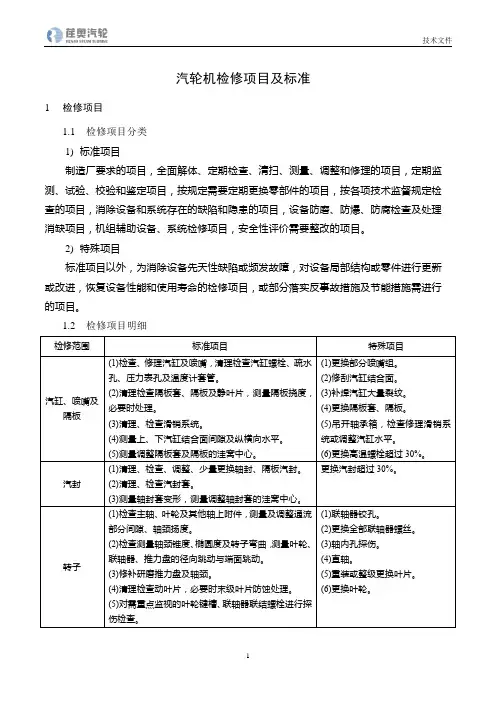

汽轮机检修项目及标准1检修项目1.1检修项目分类1)标准项目制造厂要求的项目，全面解体、定期检查、清扫、测量、调整和修理的项目，定期监测、试验、校验和鉴定项目，按规定需要定期更换零部件的项目，按各项技术监督规定检查的项目，消除设备和系统存在的缺陷和隐患的项目，设备防磨、防爆、防腐检查及处理消缺项目，机组辅助设备、系统检修项目，安全性评价需要整改的项目。
2)特殊项目标准项目以外，为消除设备先天性缺陷或频发故障，对设备局部结构或零件进行更新或改进，恢复设备性能和使用寿命的检修项目，或部分落实反事故措施及节能措施需进行的项目。
1.2检修项目明细检修范围标准项目特殊项目汽缸、喷嘴及隔板(1)检查、修理汽缸及喷嘴，清理检查汽缸螺栓、疏水孔、压力表孔及温度计套管。
(2)清理检查隔板套、隔板及静叶片，测量隔板挠度，必要时处理。
(3)清理、检查滑销系统。
(4)测量上、下汽缸结合面间隙及纵横向水平。
(5)测量调整隔板套及隔板的洼窝中心。
(1)更换部分喷嘴组。
(2)修刮汽缸结合面。
(3)补焊汽缸大量裂纹。
(4)更换隔板套、隔板。
(5)吊开轴承箱，检查修理滑销系统或调整汽缸水平。
(6)更换高温螺栓超过30%。
汽封(1)清理、检查、调整、少量更换轴封、隔板汽封。
(2)清理、检查汽封套。
(3)测量轴封套变形，测量调整轴封套的洼窝中心。
更换汽封超过30%。
转子(1)检查主轴、叶轮及其他轴上附件，测量及调整通流部分间隙、轴颈扬度。
(2)检查测量轴颈锥度、椭圆度及转子弯曲，测量叶轮、联轴器、推力盘的径向跳动与端面跳动。
(3)修补研磨推力盘及轴颈。
(4)清理检查动叶片，必要时末级叶片防蚀处理。
(5)对需重点监视的叶轮键槽、联轴器联结螺栓进行探伤检查。
(1)联轴器铰孔。
(2)更换全部联轴器螺丝。
(3)轴内孔探伤。
(4)直轴。
(5)重装或整级更换叶片。
(6)更换叶轮。
(6)转子动平衡。
