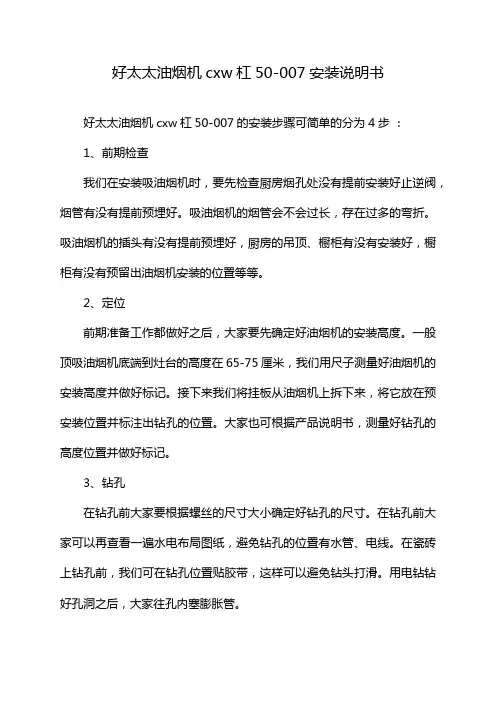

好太太油烟机cxw杠50-007安装说明书
好太太油烟机cxw杠50-007的安装步骤可简单的分为4步:
1、前期检查
我们在安装吸油烟机时,要先检查厨房烟孔处没有提前安装好止逆阀,烟管有没有提前预埋好。
吸油烟机的烟管会不会过长,存在过多的弯折。
吸油烟机的插头有没有提前预埋好,厨房的吊顶、橱柜有没有安装好,橱柜有没有预留出油烟机安装的位置等等。
2、定位
前期准备工作都做好之后,大家要先确定好油烟机的安装高度。
一般顶吸油烟机底端到灶台的高度在65-75厘米,我们用尺子测量好油烟机的安装高度并做好标记。
接下来我们将挂板从油烟机上拆下来,将它放在预安装位置并标注出钻孔的位置。
大家也可根据产品说明书,测量好钻孔的高度位置并做好标记。
3、钻孔
在钻孔前大家要根据螺丝的尺寸大小确定好钻孔的尺寸。
在钻孔前大家可以再查看一遍水电布局图纸,避免钻孔的位置有水管、电线。
在瓷砖上钻孔前,我们可在钻孔位置贴胶带,这样可以避免钻头打滑。
用电钻钻好孔洞之后,大家往孔内塞膨胀管。
4、安装
大家将挂板对准墙面孔洞放好,再用膨胀螺丝将其固定在墙面上。
然后我们将油烟机出风口的螺丝拧松取出,将止逆阀放置在出风口后用螺丝固定紧。
接着我们将吸油烟机抬起,把其挂在挂板上固定好。
最后我们将预先安装的烟管连接在油烟机止逆阀上并用铝箔胶带将其密封好。
油烟机是厨房里不可或缺的家用电器,但是作为智能产品,其安装就格外重要了,为了方便大家的使用,下面就教您如何安装:
同样,吸油烟机内部也喷上威猛先生,等3分钟,钢丝球一刷,然后用湿抹布一抹就干净了。
清洗完毕的吸油烟机不锈钢面板,还看得出前面油垢的影子吗。
1.吸油烟机的安装高度适当,这样既能保证不碰头,又能保证抽油烟的效果,正常的安装高度为烟机的底部与炉具上方的距离在650—700mm为最佳,而主流机型的风机功率大都在200—250瓦之间,故有效抽吸半径大致在300—400mm左右。
2.吸油烟机出风管应尽量的缩短,转弯半径要尽可能的大,这样就能使出风畅顺,抽烟效果好而且噪音减小。
3.安装吸油烟机时必须保持烟机的水平度,若有倾斜将影响机内油路的流动,可能会出现漏油现象。
现在大家对于吸油烟机的清洗方法已经有了基本的了解,希望对于大家是有一定的帮助的。
吸油烟机在使用的过程中一定要注意正确的操作,在清洗的时候,也是要先了解一下产品的内部结构的,避免清洗方法不当影响了油烟机的使用。
快益修以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

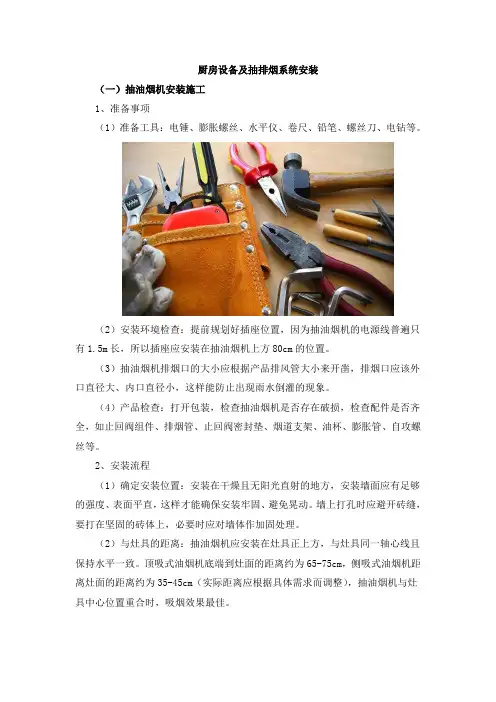

厨房设备及抽排烟系统安装(一)抽油烟机安装施工1、准备事项(1)准备工具:电锤、膨胀螺丝、水平仪、卷尺、铅笔、螺丝刀、电钻等。
(2)安装环境检查:提前规划好插座位置,因为抽油烟机的电源线普遍只有1.5m长,所以插座应安装在抽油烟机上方80cm的位置。
(3)抽油烟机排烟口的大小应根据产品排风管大小来开凿,排烟口应该外口直径大、内口直径小,这样能防止出现雨水倒灌的现象。
(4)产品检查:打开包装,检查抽油烟机是否存在破损,检查配件是否齐全,如止回阀组件、排烟管、止回阀密封垫、烟道支架、油杯、膨胀管、自攻螺丝等。
2、安装流程(1)确定安装位置:安装在干燥且无阳光直射的地方,安装墙面应有足够的强度、表面平直,这样才能确保安装牢固、避免晃动。
墙上打孔时应避开砖缝,要打在坚固的砖体上,必要时应对墙体作加固处理。
(2)与灶具的距离:抽油烟机应安装在灶具正上方,与灶具同一轴心线且保持水平一致。
顶吸式油烟机底端到灶面的距离约为65-75cm,侧吸式油烟机距离灶面的距离约为35-45cm(实际距离应根据具体需求而调整),抽油烟机与灶具中心位置重合时,吸烟效果最佳。
(3)装挂板、挂机:找出抽油烟机挂板安装位置,使用水平仪画线,确保安装不偏移。
在安装位置钻好孔,用附带的螺钉套件将挂板固定在墙上,再将抽油烟机挂到挂板上,确保无晃动和脱钩现象。
(4)装排烟管:将排烟管的一端与吸油烟机上的出风口连接,另一端则与公共烟道或外墙上的墙孔连接,同时排烟管口需伸出30mm的距离。
(5)装油杯:按说明书所示,将油杯拧上或推入固定好。
3、验收标准(1)安装完毕后,对抽油烟机的表面进行清洁。
(2)接上电源,检查各项功能键能否正常使用,可循环多次操作。
(二)燃气灶安装施工1、打开包装后,清除包扎带,泡沫垫或其它附件。
2、取下防尘帽,套上专用的进气胶管,并用管夹夹紧。
3、台式燃气灶必须安装在距离其它物品15cm以上的位置,顶部应留有100cm 以上的空间(上面安装烟机时按烟机相关要求)。

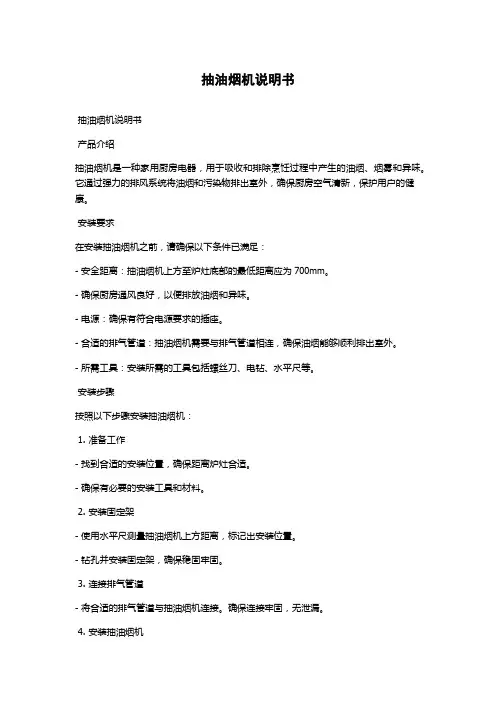

抽油烟机说明书抽油烟机说明书产品介绍抽油烟机是一种家用厨房电器,用于吸收和排除烹饪过程中产生的油烟、烟雾和异味。
它通过强力的排风系统将油烟和污染物排出室外,确保厨房空气清新,保护用户的健康。
安装要求在安装抽油烟机之前,请确保以下条件已满足:- 安全距离:抽油烟机上方至炉灶底部的最低距离应为700mm。
- 确保厨房通风良好,以便排放油烟和异味。
- 电源:确保有符合电源要求的插座。
- 合适的排气管道:抽油烟机需要与排气管道相连,确保油烟能够顺利排出室外。
- 所需工具:安装所需的工具包括螺丝刀、电钻、水平尺等。
安装步骤按照以下步骤安装抽油烟机:1. 准备工作- 找到合适的安装位置,确保距离炉灶合适。
- 确保有必要的安装工具和材料。
2. 安装固定架- 使用水平尺测量抽油烟机上方距离,标记出安装位置。
- 钻孔并安装固定架,确保稳固牢固。
3. 连接排气管道- 将合适的排气管道与抽油烟机连接。
确保连接牢固,无泄漏。
4. 安装抽油烟机- 将抽油烟机安装到固定架上。
确保安装平稳,能够支撑好重量。
5. 完成安装- 确保抽油烟机已正确安装,牢固稳定。
- 接通电源,测试抽油烟机的功能是否正常。
使用方法开机和关机- 开机:按下电源按钮,抽油烟机开始工作。
- 关机:再次按下电源按钮,抽油烟机停止工作。
选择风速- 抽油烟机通常设置有多个风速档位,用户可以根据需要选择适当的风速。
- 适当的风速可以更好地吸收油烟和异味。
定期清洁- 为保证抽油烟机的正常运行和长寿命,建议定期对它进行清洁。
- 清洁前,请先断电并等待抽油烟机完全冷却。
- 使用清洁剂和软布擦拭抽油烟机的外壳和内部零件。
- 清洁过程中,不要将水或清洁剂直接喷洒到电机部分。
注意事项- 在使用抽油烟机前,请确保电源已经接通,同时确保油烟机的插头和电源插座配对无误。
- 不要将易燃物体放置在抽油烟机附近,以免发生火灾。
- 在清洁抽油烟机时,请务必断电,并等待它完全冷却后再进行清洁工作。

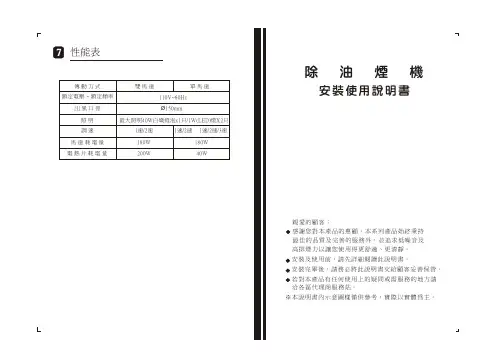

除 油 煙 機高排煙力以讓您使用得更舒適、更清靜。
安裝及使用前,請先詳細閱讀此說明書。
感謝您對本產品的惠顧,本系列產品始終秉持親愛的顧客:最佳的品質及完善的服務外,並追求低噪音及※本說明書內示意圖樣僅供參考,實際以實體為主。
安裝完畢後,請務必將此說明書交給顧客妥善保管。
若對本產品有任何使用上的疑問或需服務的地方請洽各區代理商服務站。
安裝使用說明書性能表傳 動 方 式 雙 馬 達 單 馬 達額定電壓出 風 口 徑 Ø150mm照 明 最大照明40W白熾燈泡x1只/1W(LED)燈X2只~ 額定頻率110V~60Hz調 速 1速/2速 1速/2速 1速/2速/3速 馬 達 耗 電 量 180W 180W 電 熱 片 耗 電 量 200W 40W二. 按裝施工說明.............P3四. 使用注意事項.............P5一. 按 裝 原 則...............P2 三. 使用方法.................P4七. 性能表..................P7五. 保 養.................P5六. 異常狀況之處理...........P6異常狀況之處理使用中發現異常狀況時,請將電源插頭拔掉,並就近洽經銷商或服務站或具專業資格人員至府上維修。
處理異常狀況時請將開關電源關掉。
異常狀況原 因 及 處 置 方 法電源線損壞請就近洽經銷商或服務站或具有專業資格人員至府上維修。
電源線規格:300V 0.75mm2*3c。
插頭規格:125V 7A 兩扁一圓插頭。
馬達不轉A. 查看開關或插頭接觸是否正常。
B. 查看燈泡是否會亮以確定電源是否正常。
C. 拆下保護網,用手轉動風葉,如轉不動則查看風葉是否 卡住。
若是,則請更換整組馬達。
D.如風葉用手輕動皆能運轉自如,則是電容器的問題:1.先查看電容器與馬達接線是否脫落。
2.若接線正常,就是電容器損壞,必須更換電容器。

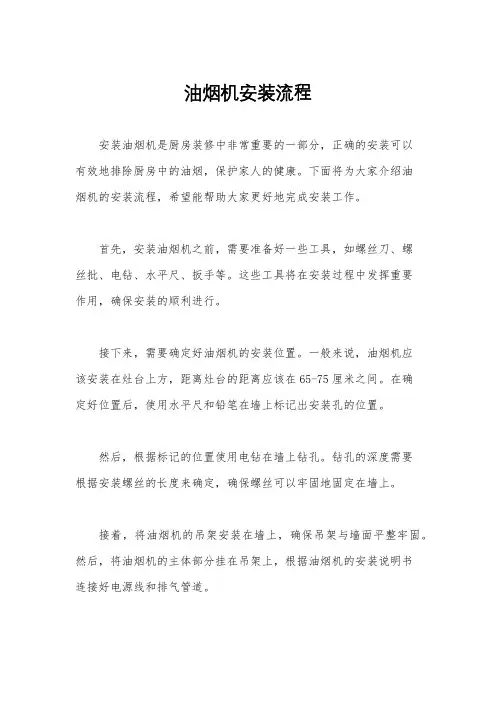

油烟机安装流程
安装油烟机是厨房装修中非常重要的一部分,正确的安装可以
有效地排除厨房中的油烟,保护家人的健康。
下面将为大家介绍油
烟机的安装流程,希望能帮助大家更好地完成安装工作。
首先,安装油烟机之前,需要准备好一些工具,如螺丝刀、螺
丝批、电钻、水平尺、扳手等。
这些工具将在安装过程中发挥重要
作用,确保安装的顺利进行。
接下来,需要确定好油烟机的安装位置。
一般来说,油烟机应
该安装在灶台上方,距离灶台的距离应该在65-75厘米之间。
在确
定好位置后,使用水平尺和铅笔在墙上标记出安装孔的位置。
然后,根据标记的位置使用电钻在墙上钻孔。
钻孔的深度需要
根据安装螺丝的长度来确定,确保螺丝可以牢固地固定在墙上。
接着,将油烟机的吊架安装在墙上,确保吊架与墙面平整牢固。
然后,将油烟机的主体部分挂在吊架上,根据油烟机的安装说明书
连接好电源线和排气管道。
最后,进行电气连接和功能测试。
将油烟机的电源线连接到电
源上,然后打开油烟机进行功能测试,确保油烟机的抽油烟和照明
功能正常运转。
在完成以上步骤后,油烟机的安装工作就基本完成了。
在安装
完成后,还需要对安装位置周围进行清洁,确保周围环境整洁干净。
总的来说,油烟机的安装流程并不复杂,只要按照正确的步骤
进行,就能够顺利完成安装工作。
希望以上介绍对大家有所帮助,
祝大家在厨房装修中顺利安装油烟机,创造一个清洁健康的厨房环境。

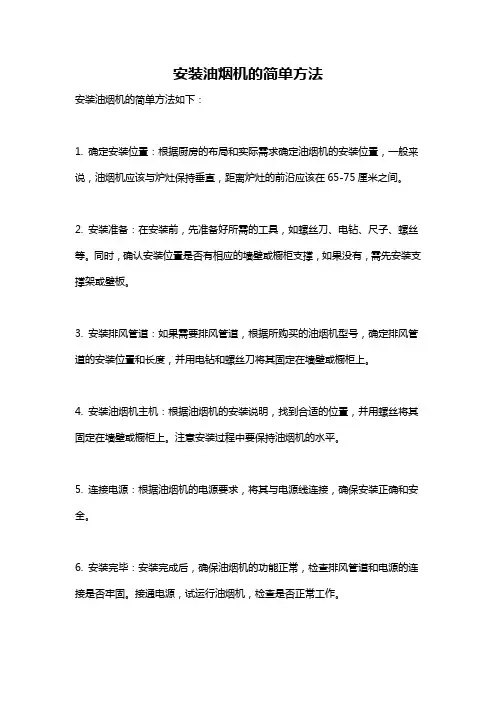

安装油烟机的简单方法
安装油烟机的简单方法如下:
1. 确定安装位置:根据厨房的布局和实际需求确定油烟机的安装位置,一般来说,油烟机应该与炉灶保持垂直,距离炉灶的前沿应该在65-75厘米之间。
2. 安装准备:在安装前,先准备好所需的工具,如螺丝刀、电钻、尺子、螺丝等。
同时,确认安装位置是否有相应的墙壁或橱柜支撑,如果没有,需先安装支撑架或壁板。
3. 安装排风管道:如果需要排风管道,根据所购买的油烟机型号,确定排风管道的安装位置和长度,并用电钻和螺丝刀将其固定在墙壁或橱柜上。
4. 安装油烟机主机:根据油烟机的安装说明,找到合适的位置,并用螺丝将其固定在墙壁或橱柜上。
注意安装过程中要保持油烟机的水平。
5. 连接电源:根据油烟机的电源要求,将其与电源线连接,确保安装正确和安全。
6. 安装完毕:安装完成后,确保油烟机的功能正常,检查排风管道和电源的连接是否牢固。
接通电源,试运行油烟机,检查是否正常工作。
以上就是安装油烟机的简单方法,但由于不同的油烟机型号和厨房布局可能存在差异,建议在安装过程中按照对应的使用说明书进行操作,或者请专业人士进行安装。

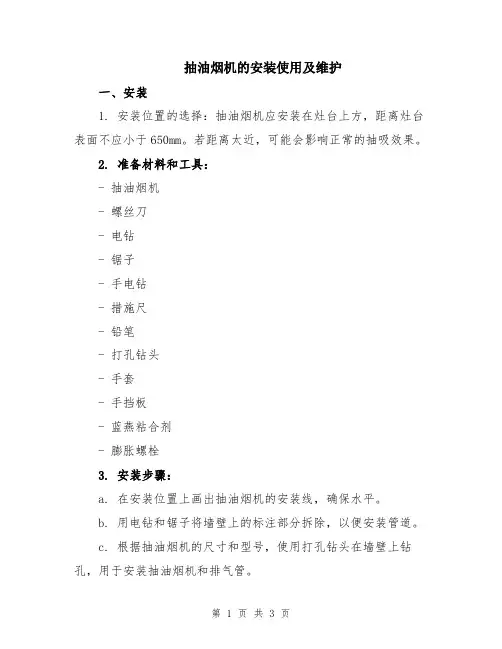

抽油烟机的安装使用及维护一、安装1. 安装位置的选择:抽油烟机应安装在灶台上方,距离灶台表面不应小于650mm。
若距离太近,可能会影响正常的抽吸效果。
2. 准备材料和工具:- 抽油烟机- 螺丝刀- 电钻- 锯子- 手电钻- 措施尺- 铅笔- 打孔钻头- 手套- 手挡板- 蓝燕粘合剂- 膨胀螺栓3. 安装步骤:a. 在安装位置上画出抽油烟机的安装线,确保水平。
b. 用电钻和锯子将墙壁上的标注部分拆除,以便安装管道。
c. 根据抽油烟机的尺寸和型号,使用打孔钻头在墙壁上钻孔,用于安装抽油烟机和排气管。
d. 安装好排气管,连接好抽油烟机的电源线。
e. 将抽油烟机固定在墙壁上,确保牢固稳定。
f. 安装完毕后,检查所有连接部分是否紧固,并进行试运行。
二、使用1. 打开抽油烟机之前,先打开灶具,点燃火焰,确保抽油烟机的正常工作。
2. 使用时,可根据需要调节抽油烟机的风速。
一般来说,炒菜时使用高速,小火炖煮时使用低速。
3. 使用抽油烟机后,应该再次检查灶具,确保火焰已熄灭。
4. 所有使用过程中产生的油烟应通过抽油烟机排出室外,不要再进入室内。
5. 在使用过程中,应经常清洗抽油烟机的油网和油网过滤器,以便保持其良好的工作状态。
三、维护1. 定期清洗油网和油网过滤器。
可选择将油网放入洗碗机,也可以手洗。
使用专用清洁剂能够更好地去除油脂和污垢。
2. 定期清理抽油烟机的内部。
使用湿布和中性清洁剂清洗机身内部,不要使用带有酸性物质的清洁剂,以免损坏机身。
3. 定期清理排气管道和风管。
使用吸尘器或者电吹风清理排气口和风管,防止积尘影响抽吸效果。
4. 定期更换活性炭滤网。
活性炭滤网的使用寿命一般为3-6个月,根据使用频率和油烟浓度适时更换。
5. 定期检查抽油烟机的电源线和开关是否正常运作,有问题及时更换或修理。
6. 油烟机长时间不用时,应保持内部干燥,避免出现霉菌。
总结:抽油烟机的安装使用及维护对于保持厨房环境清洁和净化空气非常重要。
生活中的常识,希望对您有帮助!
生活经验知识分享怎样自己动手安装抽油烟机
导读:本文是关于生活中常识的,仅供参考,如果觉得很不错,欢迎点评和分享。
操作方法咋们首先要找到排烟口的位置,然后把油烟机的高度和位置确定。
接下来就是打孔,我们选择用8mm的转头打孔,注意两孔之间一定要水平。
然后就是安装膨胀螺丝,我们把膨胀螺丝全部敲进墙体。
把抽油烟机的螺丝孔对准墙壁上的膨胀螺丝,并用螺丝固定,固定完成以后,在检查一下是否有松动。
最后一步当然是安装排气管了,把排气管塞进油烟管道,然后把连接处密封即可。
感谢阅读,希望能帮助您!。
抽油烟机的安装使用及维护抽油烟机是现代厨房的重要装备,它可以有效地排除烹饪过程中产生的油烟和异味,保持厨房空气的清洁。
下面将详细介绍油烟机的安装、使用和维护。
一、安装油烟机1. 准备工作:在开始安装之前,需要准备以下工具和材料:油烟机、钳子、螺丝刀、电钻、螺丝、扳手、胶带、尺子、铅笔等。
2. 测量位置:首先需要测量好油烟机的安装位置,确保它能够与灶具相匹配,并保证合适的空间。
一般来说,油烟机的安装高度应该与灶具的炉灶面平齐,并且距离墙面后方保持一定的距离。
3. 固定支架:根据测量的位置,在墙上标出安装油烟机支架的位置,使用电钻打孔,并将支架固定在墙上。
4. 连接电源:将电源线导入油烟机的位置,注意要确保电源线的安全和稳定连接。
5. 安装油烟机:将油烟机的吸油烟口与相应管道相连接,并使用螺丝将油烟机固定在支架上。
6. 检查固定:完成以上步骤后,检查油烟机的固定情况,确保其稳定性和安全性。
二、使用油烟机1. 打开风扇:在开始烹饪之前,应先打开油烟机的风扇,确保它可以正常运转。
2. 调节风速:根据不同的烹饪需要,可以调节油烟机的风速。
一般来说,高速可以更快地排除油烟,但同时也会产生更大的噪音;低速则相对安静,但排烟效果较慢。
3. 使用时间:在烹饪过程中,应保持油烟机的风扇一直开启,以确保有效排烟。
4. 关闭风扇:在烹饪结束后,应将油烟机的风扇关闭。
三、维护油烟机1. 清洁滤网:油烟机的滤网是最容易积累油渍和灰尘的地方,应定期清洗。
可以将滤网取下,用中性洗涤剂清洗,并彻底冲洗干净后再安装。
2. 保持通风:定期清洗油烟机的管道和排烟孔,确保其畅通无阻。
3. 检查电源线和开关:定期检查油烟机的电源线和开关,确保其正常运作并不存在安全隐患。
4. 注意使用环境:避免在油烟机附近存放易燃物品,以及避免在高温环境下使用油烟机,以防止火灾或损坏油烟机。
5. 定期维修:如果发现油烟机有任何损坏或故障,应尽快进行维修或更换,以免影响使用效果。
1、吸油烟机应水平安装于灶具正上方,欧式油烟机底部距离灶具台面安装参考高度650mm至750mm。
,近吸式油烟机底部距离灶具台面安装参考高度为350mm至450mm。
2、安装整机挂板:按照挂板尺寸在墙壁的相应位置上钻出8mm深度为50mm 至60mm的四个孔,将膨胀管压入内孔,再用随机配备的4枚4x50螺钉将挂板可靠固定。
3、安装抽拉管【加长罩】固定架:在原整机挂板水平上方按照抽拉管所需最佳高度,钻出8深度为50mm至60mm二个孔,将膨胀管压入孔内,再用随机配备的2枚4x50螺钉将负挂板可靠固定。
4、安装抽拉管:将抽拉管推到与吊顶板接触,在抽拉管上方左、右二侧固定孔处,用螺丝固定在抽拉管固定架上。
5、将排风管插入止回阀出风口内外圈之间槽口,用st3x10自攻螺钉紧固,杜绝用长螺钉紧固【螺钉过长会造成止回阀叶片打不开】,造成噪音大,抽烟差故障。
6、排烟管的另一头可直接通过墙体孔或玻璃孔伸出室外【墙孔不宜过大或过小】,如墙孔过小,必须使用公司所配的大小变径【可变直径为15公分】。
如排烟管是通入公用烟道内,一定要用公用烟道防回烟止回阀连接,则把烟管固定在公用烟道内,密封好。
注:如没有防回烟止回阀,烟管放入公用烟道内不宜过深【5CM】,预防产生噪音大,吸烟差故障。
注:排风管与公用烟道之间一定要密封好,预防管子特落或漏烟。
①不宜安装在门窗过多,空气对流过大的对方,避免因环境因素造成吸烟差现象。
8、吸油烟机排出的气体不应排到用于排出燃烧煤气或其他燃料的烟雾使用的烟道内。
9、油烟机在安装前一定要确定打孔部位没有不水管,煤气管,电线经过。
10、油烟机在安装过程中一定要注意机体水平,保证接地可靠安全,接地点应远离易燃易爆物品。
11、油烟机在安装前,必须测量出客户安装油烟机位置的高度【扣板与灶具台面之间距离】后,再确定油烟机安装高度,尽量控制在油烟机机体高度与原配加长罩总和高度内【油烟机机体高度500mm+加长罩高度350mm】。
抽油烟机如何安装以及安装案例分享以第一张安装尺寸图为例总结一下:一、A是抽油烟机进深的数据,瑞鑫是31.5厘米,俞大俞拢烟效果好。
二、B是灶头中心到后墙的距离,我觉得越小越好,厂家定的是28~30厘米,我觉得最小能到25厘米左右(还要看你家的锅的大小)。
三、C是橱柜台面到抽油烟机下面底边的距离,厂家定的是15厘米,我定的是13厘米。
一般抽油烟机厂家来安装时,基本有个大概的尺寸,但这尺寸比较保守(估计厂家也不肯装的太紧凑,要是户主家是大锅,就会磕碰),我的尺寸也是仅供大家参考,为了保险起见尽量取小数值。
比如厂家灶头中心到后墙的距离是28~30厘米,你装灶台时就不要超过28厘米;瑞鑫抽油烟机说明书上锅面到烟机过滤板下沿的距离是80~120,你就不要超过8厘米。
以前看过网友发的图,好几个人家里都是抽油烟机装高了。
抽油烟机装高了,抽力就会减弱,油烟抽不干净就会外溢。
我想大家选这种侧吸式烟机就是为了最大限度的排除油烟,所以我以前发那么多贴,一再要求大家选抽油烟机时,“一定要选择带油烟分离过滤板的侧吸式抽油烟机”,现在还要提醒大家,为了保证更好的抽油烟效果,安装时灶台要尽量靠后,抽油烟机要尽量装的低一些,这里特别要注意:抽油烟机千万不要装高了。
一般厂家来安装时会有尺寸限制,想想我看的那些图(其中有侧吸式烟机),估计是吊柜装高了,所以烟机也上移了。
第五部分:燃气灶使用常识1、用如何判断燃气灶是否漏气?当用户怀疑燃气灶漏气时,请用户按如下步骤进行检查:1、请用户配置适量肥皂水(最好浓一些),用于检漏。
2、打开通气阀,使气源畅通。
3、检查减压阀连接处是否漏气(只适用于液化气):蘸少量肥皂水,滴在减压阀与液化气罐连接初,观察是否有气泡产生,如有气泡产生,则需咨询用户更换减压阀。
4、检查连接软管的接口处是否漏气:同上述检测方法实验。
5、如果上述方法仍不能够解除漏气现象,则需上门检修。
2、燃气灶的风门在什么地方?它有什么作用?用手托起燃气灶,在燃烧器与喷嘴连接处有两个带手柄状的铁片,其中一个调节小火,另一个调节大火;他们均通过弹簧紧贴在燃烧器上,轻轻拨动手柄,可以调节进风孔的大小,从而改变火焰的状态。
吸烟机安装施工方案1. 前言本文档是为了指导吸烟机安装的施工方案,旨在确保吸烟机的安全安装和正常运行。
在开始安装之前,请确保您已经阅读并理解了吸烟机的安装手册和相关安全规范。
2. 准备工作在进行吸烟机安装之前,需要完成以下准备工作:2.1 工具和材料准备•扳手•螺丝刀•钳子•隐形胶带•强力胶水•排气管道•排气管道接头•排气管道夹•吸烟机安装支架•吸油网•管道胶带•网络线2.2 环境准备在进行吸烟机安装之前,需要确保以下环境已经准备好:•吸烟机的安装位置已经确定,并且没有任何障碍物阻挡。
•吸烟机的电源线已经拉到安装位置附近,确保电源正常供应。
•排气管道的位置已经确定,并且没有任何障碍物阻挡。
•油烟机的支架已经安装好,并且稳固。
3. 吸烟机安装步骤3.1 安装吸油网吸油网是用来过滤油烟的重要部件,需要先安装在吸烟机的出风口上。
具体步骤如下:1.将吸油网放置在出风口上,确保与出风口完全贴合。
2.使用隐形胶带或强力胶水将吸油网固定在出风口上,确保牢固。
3.2 安装排气管道排气管道是用来排放油烟的重要部件,需要正确安装以确保排气通畅。
具体步骤如下:1.确定排气管道的位置,并使用钳子将排气管道切割成合适的长度。
2.安装排气管道接头,确保与吸烟机的出风口相连接。
3.使用管道胶带将排气管道接头与吸烟机的出风口固定连接。
4.使用排气管道夹将排气管道与墙壁或天花板固定连接。
3.3 安装吸烟机安装吸烟机是整个施工的关键步骤,需要确保吸烟机稳固安装在支架上。
具体步骤如下:1.将吸烟机放置在安装位置上,并将吸烟机的电源线连接到电源插座上。
2.使用螺丝刀将吸烟机的支架和吸烟机本体进行固定连接。
3.确保吸烟机稳固安装在支架上,没有晃动。
3.4 安装网络线如果吸烟机支持智能控制功能,还需要安装网络线以便联网使用。
具体步骤如下:1.将网络线从吸烟机的网络接口插入网络插座上。
2.确保网络线连接稳固,没有松动。
4. 安装验收在完成吸烟机安装后,需要进行安装验收以确保吸烟机的正常运行。
【最新】教你如何安装油烟机-推荐word版本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==教你如何安装油烟机导语:在家居装修中,厨房是必不可少的一项,而油烟机是厨房装修中必备的厨房电器之一。
在油烟机购买和安装之前我们需要了解墙壁的支撑强度,厨房水电的走向以及油烟机安装的高度等等。
下面小编就来给大家讲解一下油烟机安装的前期准备工作,一起来看看吧。
教你如何安装油烟机●墙壁足够坚固安装油烟机的墙壁要有足够的支撑强度。
混凝土、砖墙可直接打安装孔。
如果您家是中空墙壁,中空板的实心层厚度必须大于30mm。
同时,墙壁整体厚度必须大于80mm,不然打孔时较容易打穿墙体。
●家中的水电走向要熟记于心一般油烟机都是由专业人员上门亲自给安装的,在安装过程中,为了避免安装人员打孔时打到电线、水管等情况而造成不必要的麻烦,用户需要清楚地了解家中的电线及水管走向,对于安装油烟机非常关键。
●明白烟孔和烟管对油烟机排烟效果的影响确认完墙壁和水电条件后,就可安排装修师傅为排油烟的烟道进行开孔步骤了。
开孔方式可分为以下两种:第一种,建议您提前告知师傅将烟道开孔开至直径180mm的圆孔,因为过小的开孔尺寸将会导致之后排烟速度缓慢,进而影响您家油烟机的吸油烟效果。
第二种,如果您还需安装防火止回阀,则请您提前告知装修师傅将烟道开孔开至高190mm,宽180mm的方孔。
同时,安装防火止回阀,防火止回阀的安装可将做饭高峰期公共烟道的倒烟和串味可能性降至最低。
综合各种条件,建议选择第二种开孔方式。
烟道开孔完毕后,在油烟机上墙之前还有一个重要步骤:预埋烟管。
可根据个人的装修喜好选择以下两种烟管走向:烟管通过吊顶安装;烟管通过吊柜安装。
烟机作业指导书
一、施工准备
(一)、公用烟道相关要求
1、主体单位需保证公用烟道主烟道畅通。
主副烟道内不宜存有杂物。
2、烟道上装防回烟止回阀口径不宜太小,基于油烟机大风量考虑,该预留孔孔径以15-17cm 为宜。
据据相关实验数据:油烟机烟管直径为17cm,在标准环境下风量可以达到17m3/min ,如果公用烟道口径只有10-12cm,测试风量只有7.3m3/min,噪音提高3-5 个分贝,对客户的实际使用影响较大。
3、考虑到用户实际使用烟机效果,户型设计时应考虑到避免烟机风管过长、风管拐弯过多现象。
一般风管长度1.5m 以下、一个拐弯为宜,不宜出现两个以上拐弯,否则对吸烟效果有影响。
应避免出现如下情况的出现。
(二)、烟道防回烟止回阀相关要求
烟道防回烟止回阀应质量可靠,密封性、防回烟等功能必须可靠。
烟道防回烟止回阀与油烟机相应型号风管大小一致。
(三)、吊顶预留检修孔等相关要求
1、烟道止回阀附近的吊顶上,应留有合适的检修孔,便于后期故障排查。
2、吊顶上风管预留通道位置和大小应合适。
二、工艺流程
确定安装高度→打孔安装挂脚→挂机→安装烟机止回阀及风管→试机
三、施工方法及工艺要求
(一)、安装工艺
1、烟机8008 挂角和机体的安装
第一步:确定安装高度和打孔位置。
据说明书,安装高度(锅架顶端到油烟机底部)650mm 以上、750mm 以下。
安装高度确定好后,
用相关工具确定打孔位置。
第二步:打孔安装挂脚等。
用直径为8mm 的钻头钻深度为50-60mm 的四个孔,将塑料膨胀管压入孔内,再用随机配备的4 枚ST4.8X50 木螺钉将挂脚可靠固定。
在距离四孔高度65mm 处,钻出一个直径为10mm(不可过大),深度为40-45mm 的孔,将M6 金属膨胀管塞入孔内。
第三步:挂机。
将机体后部的挂孔对准挂脚的挂钩按压滑入,用手晃动机体看是否挂牢。
待机体安装到位后,在M6 金属膨胀管上装入挂脚限位块、垫片,旋紧螺母。
2、安装烟机止回阀和风管
用8 颗ST4X18 的自攻螺钉将止回阀密封圈与止回阀固定在机体顶部的出风口处。
然后将风管带有黑色风管固定条的一端插入止回阀出风口内外圈之间,用ST3x10 自攻螺钉紧固,并用风管胶带密封。
如下图:
3. 安装后试机
产品安装完毕后应进行通电试机,对烟机功能进行初步验证。
四、控制要点
1、电器所有电源插座需接地保护,并位置合适;
2、风管应该避免过多拐弯,预埋风管时应将多余的风管剪去;
3、风管原装备有两根胶带,一根预埋时用于密封,剩下一根用于烟
机止回阀处,风管预埋后应妥善保管剩下的一根胶带,用于后期安装;
4、电器产品安装应在橱柜安装等各项厨房施工结束之后,避免交叉
施工;
5、吊顶与厨房顶部的距离不能小于22cm,以保证油烟机烟管能通过
吊顶;
6、油烟机安装墙体须为实心材料。
7、成品保护
产品安装后应作妥善的防护措施,烟机可以用装箱包装袋进行包裹防护。
安装后产品说明书等应妥善保管,待客户入住时交于客户。
安装后易于携带的产品配件应集中包装收藏,待客户入住时交于客户。
五、常见故障及解决方案
(一)、烟机吸烟效果不良
1.烟机止回阀原因
将烟机止回阀上的风管拆下,拆卸过程观察是否有漏烟和风管固定螺钉太长现象。
如有漏烟会有假性吸烟不良现象,如风管固定螺钉太长可能会卡住叶片。
拆下后启动和关闭烟机,看止回阀叶片能否顺
利打开和关闭。
2.风管原因
设法观察吊顶以上风管。
风管拐弯过多、过长都会影响吸烟效果。
多余的风管应剪去,风管应可靠固定,并且保证与烟道止回阀连接处完全密封。
3.公用烟道及其止回阀原因
设法观察公用烟道及其止回阀,如烟道止回阀叶片不能打开或不能正常复原则需要维修或更换。
公用烟道内不应有杂物,且主副烟道必须畅通。
如果公用烟道尺寸过小,则应设法扩孔,具体尺寸等参考本方案第一部分内容。
(二)、抽油烟机开机异响
1、烟机内部有异物进入,造成异响;(清除异物)
2、固定烟管时,固定螺钉太长,导致螺钉挡住烟机止回阀叶片,叶片无法打开,造成异响;(建议不用螺钉固定)
3、安装烟道止回阀后副烟道未处理,止回阀叶片无法打开,无法排烟,造成噪音较大;(敲掉烟道或使用我司止回阀)
4、设备质量问题。
(设备质量问题可联系厂家维修或更换机器)。
