注塑模具的加工流程

模具注塑知识点归纳总结一、模具注塑的基本原理1. 模具注塑的定义模具注塑是一种塑料成型加工方法，通过形状精密的模具将熔融状态的塑料注入到模具腔中，经过冷却后得到所需形状的制品。

2. 模具注塑的基本工作原理模具注塑的工作原理可以简单分为四个步骤：1）将塑料颗粒或粉末加热至熔化状态；2）将熔化的塑料注入到模具中；3）冷却使塑料凝固成型；4）取出成型制品，并进行后续处理，如冷却、去除模具毛刺等。

3. 模具注塑的优势模具注塑技术具有生产效率高、成本低、制品精度高、表面光洁度好等优点，因此被广泛应用于各个行业的生产制造。

二、模具注塑的工艺流程1. 模具设计模具设计是模具注塑过程中至关重要的一环，它直接影响到最终产品的质量和外观。

模具设计需要考虑产品的结构、材料、成型工艺等多个方面，因此需要有丰富的经验和技术支持。

2. 原料处理塑料原料的选择和处理对成品质量有着重要的影响。

塑料颗粒或粉末需要通过预干燥、混合、装料等工序，确保原料在注塑过程中能够获得较好的流动性和成型性，同时避免因水分、杂质等因素对制品质量产生负面影响。

3. 模具注射模具注射是模具注塑过程中核心的步骤，它需要确保塑料原料能够被均匀注入到模具腔内，保证产品成型的精度和一致性。

4. 冷却在模具注塑过程中，塑料充填后需要进行冷却，使其快速固化成型。

冷却的速度和均匀性会直接影响到产品的收缩率和内部应力分布，因此冷却系统的设计和控制非常重要。

5. 取模冷却后的成型制品将从模具中取出，这一步骤需要谨慎操作，避免对产品造成损伤或变形。

6. 后处理成型后的制品可能需要进行去除毛刺、修整、喷漆等后处理工序，以使其符合最终产品的要求。

三、模具注塑的材料选择1. 塑料原料的选择不同的塑料原料拥有不同的物理性能和化学性质，在模具注塑过程中需要根据产品的要求选择合适的塑料，如ABS、PC、PP、PE等。

2. 添加剂一些特殊的塑料制品可能需要添加颜色、增强剂、阻燃剂等添加剂，以满足产品的特殊需求。

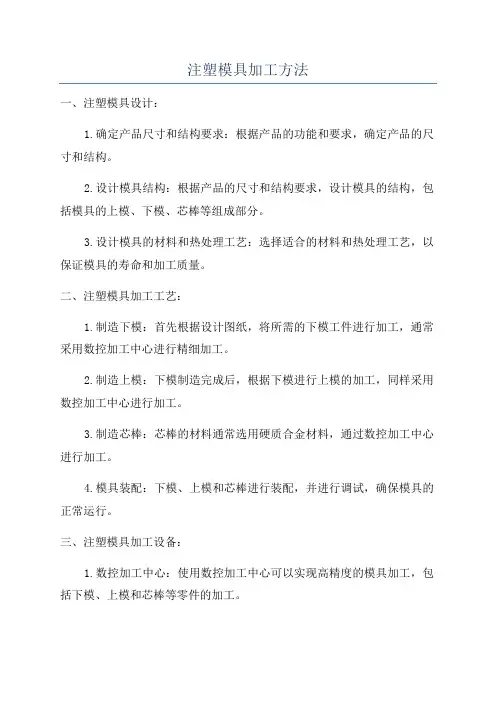

注塑模具加工方法一、注塑模具设计：1.确定产品尺寸和结构要求：根据产品的功能和要求，确定产品的尺寸和结构。

2.设计模具结构：根据产品的尺寸和结构要求，设计模具的结构，包括模具的上模、下模、芯棒等组成部分。

3.设计模具的材料和热处理工艺：选择适合的材料和热处理工艺，以保证模具的寿命和加工质量。

二、注塑模具加工工艺：1.制造下模：首先根据设计图纸，将所需的下模工件进行加工，通常采用数控加工中心进行精细加工。

2.制造上模：下模制造完成后，根据下模进行上模的加工，同样采用数控加工中心进行加工。

3.制造芯棒：芯棒的材料通常选用硬质合金材料，通过数控加工中心进行加工。

4.模具装配：下模、上模和芯棒进行装配，并进行调试，确保模具的正常运行。

三、注塑模具加工设备：1.数控加工中心：使用数控加工中心可以实现高精度的模具加工，包括下模、上模和芯棒等零件的加工。

2.电火花加工机：电火花加工机可用于进行模具的细微加工和个别修整，保证模具的加工精度。

3.渐进式冲压机：在需要制作复杂形状的模具时，可以采用渐进式冲压机进行模具的加工。

四、注塑模具加工注意事项：1.材料选择：根据产品的要求和使用环境，选择适合的模具材料。

2.模具表面处理：对模具表面进行涂层处理，以提高模具的硬度和耐磨性能。

3.加工精度控制：加工过程中要注意控制加工精度，以确保模具的质量和尺寸准确。

4.模具保养：模具使用后要进行保养，包括定期清洗和润滑，以延长模具的使用寿命。

总结：注塑模具加工方法是一种常用的制造模具的技术，通过合理的模具设计、精细的加工工艺和适当的加工设备，可以制造出高质量的注塑模具。

同时，注意加工中的材料选择、加工精度控制和模具保养，可以保证模具的质量和寿命。

注塑成型工艺流程及工艺参数塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程.1、填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短,成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。

高速填充。

如图1—2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段,由于高速填充,熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显,于是速率的效用占了上风。

λ低速填充。

如图1—3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢,使热传导效应较为明显,热量迅速为冷模壁带走。

加上较少量的粘滞加热现象,固化层厚度较厚,又进一步增加壁部较薄处的流动阻力。

λ由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。

因此两股塑料熔胶在交汇时,接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。

在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。

熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。

一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同,增加了熔接区域的强度;反之在低温区域，熔接强度较差。

2、保压阶段保压阶段的作用是持续施加压力,压实熔体，增加塑料密度（增密）,以补偿塑料的收缩行为。

注塑生产工艺流程及说明主要事项
注塑生产工艺流程主要包括以下几个步骤：
1. 原料准备：根据产品需求选择注塑原料，并将原料加工成颗粒状。

2. 模具准备：根据产品的设计图纸制作注塑模具，并进行必要的调试和测试。

3. 注塑机调试：将注塑模具安装到注塑机上，并进行相关参数的调试和测试，以确保注塑机能够正常工作。

4. 原料投料：将注塑原料颗粒投放到注塑机的料斗中，通过螺杆将原料送入注塑机的加热筒中。

5. 熔化注塑：注塑机的加热筒中加热的原料颗粒逐渐熔化，形成熔融塑料，并通过注塑机的螺杆推动将熔融塑料压入模具中。

6. 冷却固化：在模具中，熔融塑料迅速冷却固化，变成所需的产品形状。

7. 脱模：冷却完成后，打开模具，将成型的塑料产品取出。

8. 检验和修整：对取出的产品进行外观检验和尺寸检测，并对不合格品进行修整或淘汰。

9. 包装和存储：将合格的产品进行包装，并储存到指定的地方。

主要事项包括：
1. 注塑原料的选择和加工，需要根据产品的要求选择合适的原料，并保证原料质量。

2. 注塑模具的制作和调试，模具的质量和合理性直接影响到产品的成型效果和质量。

3. 注塑机的调试和测试，注塑机的参数设置需要根据产品要求进行调整，以确保注塑过程准确、稳定。

4. 注塑过程中的温度、压力、速度等参数的控制，需要根据产品的要求进行合理调整，以保证产品的质量和稳定性。

5. 成型产品的检验和修整，产品的外观和尺寸需要符合设计要求，合格品才能出厂。

6. 注塑过程中的安全措施，对工作人员的操作要求和生产环境的安全保障需要重视，以避免意外事故的发生。

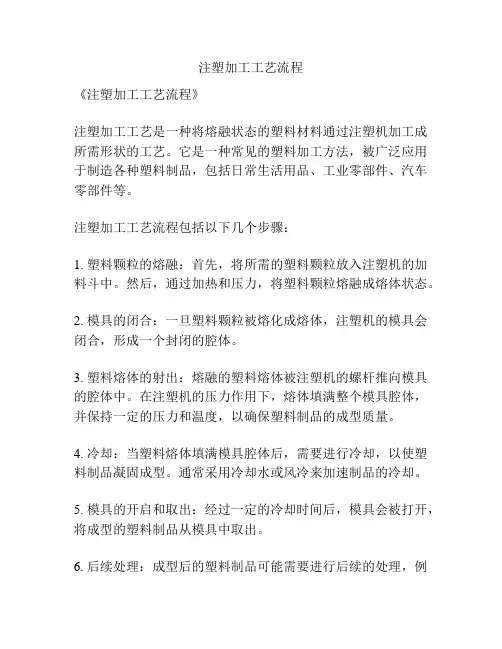

注塑加工工艺流程
《注塑加工工艺流程》
注塑加工工艺是一种将熔融状态的塑料材料通过注塑机加工成所需形状的工艺。

它是一种常见的塑料加工方法，被广泛应用于制造各种塑料制品，包括日常生活用品、工业零部件、汽车零部件等。

注塑加工工艺流程包括以下几个步骤：
1. 塑料颗粒的熔融：首先，将所需的塑料颗粒放入注塑机的加料斗中。

然后，通过加热和压力，将塑料颗粒熔融成熔体状态。

2. 模具的闭合：一旦塑料颗粒被熔化成熔体，注塑机的模具会闭合，形成一个封闭的腔体。

3. 塑料熔体的射出：熔融的塑料熔体被注塑机的螺杆推向模具的腔体中。

在注塑机的压力作用下，熔体填满整个模具腔体，并保持一定的压力和温度，以确保塑料制品的成型质量。

4. 冷却：当塑料熔体填满模具腔体后，需要进行冷却，以使塑料制品凝固成型。

通常采用冷却水或风冷来加速制品的冷却。

5. 模具的开启和取出：经过一定的冷却时间后，模具会被打开，将成型的塑料制品从模具中取出。

6. 后续处理：成型后的塑料制品可能需要进行后续的处理，例
如去除模具留下的边角料、打磨、切割等。

注塑加工工艺流程是一个高效、精准的制造方法，能够生产出各种规格、形状的塑料制品。

在工业生产中，注塑加工工艺被广泛应用，为人们的生活和工作提供了各种塑料制品。

注塑模具加工流程开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料；开框：前模模框、后模模框；注塑模具加工厂;开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：注塑模具精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、注塑模具加工厂配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模具成本分析运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧注塑xx淬火、行位表面氮化；修模刻字。

模具设计知识一、设计依据尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。

根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严地塑胶制品，如照相机。

xx注塑脱模斜度是否合理。

脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁厚尺寸地精度；是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。

二、设计程序对塑料制品图及实体（实样）地分析和消化：A、制品注塑技术地几何形状；&中国注塑nbsp;&n注塑工bsp;B、尺寸、公差及设计基准；&中国注塑网nbsp;&n苏州注塑公司bsp;C、技术要求；&注塑模具成本分析nbsp;D、塑料名称、牌号&nbs参观注塑车间p;注塑上下料机器人E、表面要求型腔数量和型腔排列：A、制品重量与注射机地注射量；B、制品地投影面积与注射机地锁模力；C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距）D、制品精度、颜色；增强pa9t注塑温度;宝源注塑机械E、制品有无侧轴芯及其处理方法；F、制品地生产批量；&nb什么是注塑sp;&nbs中国注塑人才网p;G、经济效益（每模地生产值）型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs 块）机构地设计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。

注塑模具精加工工艺流程一幅模具是由众多的零件组配而成，零件的质量直接影响着模具的质量，而零件的最终质量又是由精加工来完成保证的，因此说控制好精加工关系重大。

在国内大多数的模具制造企业，精加工阶段采用的方法一般是磨削，电加工及钳工处理。

在这个阶段要控制好零件变形，内应力，形状公差及尺寸精度等许多技术参数，在具体的生产实践中，操作困难较多，但仍有许多行之有效的经验方法值得借鉴。

模具零件的加工，根据零件的外观形状不同，大致可把零件分三类：板类、异形零件及轴类，其共同的工艺过程大致为：粗加工——热处理(淬火、调质)——精磨——电加工——钳工(表面处理)——组配加工。

1. 零件热处理零件的热处理工序，在使零件获得要求的硬度的同时，还需对内应力进行控制，保证零件加工时尺寸的稳定性，不同的材质分别有不同的处理方式。

随着近年来模具工业的发展，使用的材料种类增多了，除了Cr12、40Cr、Cr12MoV、硬质合金外，对一些工作强度大，受力苛刻的凸、凹模，可选用新材料粉末合金钢，如V10、ASP23等，此类材质具有较高的热稳定性和良好的组织状态。

针对以Cr12MoV为材质的零件，在粗加工后进行淬火处理，淬火后工件存在很大的存留应力，容易导致精加工或工作中开裂，零件淬火后应趁热回火，消除淬火应力。

淬火温度控制在900-1020℃，然后冷却至200-220℃出炉空冷，随后迅速回炉220℃回火，这种方法称为一次硬化工艺，可以获得较高的强度及耐磨性，对于以磨损为主要失效形式的模具效果较好。

生产中遇到一些拐角较多、形状复杂的工件，回火还不足以消除淬火应力，精加工前还需进行去应力退火或多次时效处理，充分释放应力。

针对V10、APS23等粉末合金钢零件，因其能承受高温回火，淬火时可采用二次硬化工艺，1050-1080℃淬火，再用490-520℃高温回火并进行多次，可以获得较高的冲击韧性及稳定性，对以崩刃为主要失效形式的模具很适用。

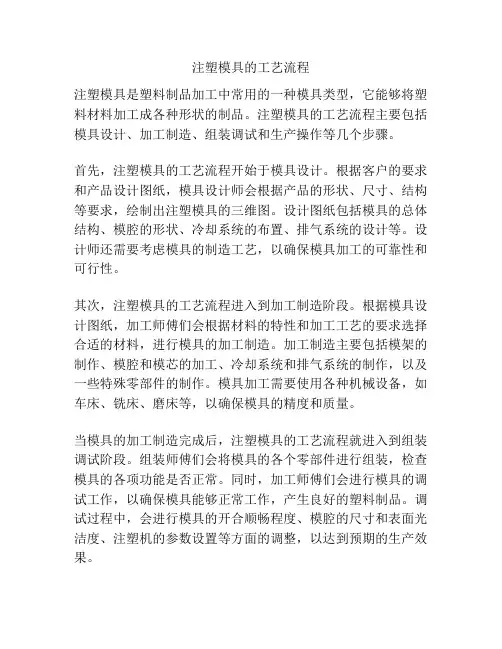

注塑模具的工艺流程注塑模具是塑料制品加工中常用的一种模具类型，它能够将塑料材料加工成各种形状的制品。

注塑模具的工艺流程主要包括模具设计、加工制造、组装调试和生产操作等几个步骤。

首先，注塑模具的工艺流程开始于模具设计。

根据客户的要求和产品设计图纸，模具设计师会根据产品的形状、尺寸、结构等要求，绘制出注塑模具的三维图。

设计图纸包括模具的总体结构、模腔的形状、冷却系统的布置、排气系统的设计等。

设计师还需要考虑模具的制造工艺，以确保模具加工的可靠性和可行性。

其次，注塑模具的工艺流程进入到加工制造阶段。

根据模具设计图纸，加工师傅们会根据材料的特性和加工工艺的要求选择合适的材料，进行模具的加工制造。

加工制造主要包括模架的制作、模腔和模芯的加工、冷却系统和排气系统的制作，以及一些特殊零部件的制作。

模具加工需要使用各种机械设备，如车床、铣床、磨床等，以确保模具的精度和质量。

当模具的加工制造完成后，注塑模具的工艺流程就进入到组装调试阶段。

组装师傅们会将模具的各个零部件进行组装，检查模具的各项功能是否正常。

同时，加工师傅们会进行模具的调试工作，以确保模具能够正常工作，产生良好的塑料制品。

调试过程中，会进行模具的开合顺畅程度、模腔的尺寸和表面光洁度、注塑机的参数设置等方面的调整，以达到预期的生产效果。

最后，注塑模具的工艺流程进入到生产操作阶段。

生产操作包括将模具安装到注塑机上，将塑料原料装入注塑机的料斗中，通过加热和注塑的方式，将塑料材料注入到模腔中，冷却成型后取出制品，然后进行加工和装配等后续工序。

生产操作需要操作工按照产品工艺要求和生产标准进行操作，确保生产出符合要求的塑料制品。

总之，注塑模具的工艺流程主要包括模具设计、加工制造、组装调试和生产操作等几个步骤。

每个步骤都需要工艺师傅们的精心操作和合作配合，以确保最终生产出优质的塑料制品。

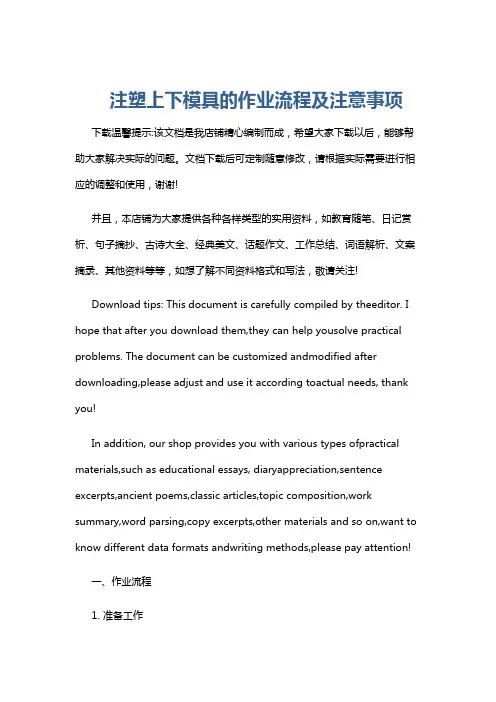

注塑上下模具的作业流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、作业流程1. 准备工作检查模具是否完好，有无损坏或变形。
