（完整版）产品表面喷塑、喷涂喷漆检验标准及操作规程作业指导书表面喷塑、喷涂喷漆检验标准及操作规程作业指导书一、表面喷塑检验标准1、检验条件1.1照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。
1.2检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。
2、表面等级的分类、区域划分2.1表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。
2.2区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。
“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。
“c”：正常使用时观察不到的表面，一般指终端产品的底面。
“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。
3、代码对照表名称：数目、长度、直径、深度、宽度、面积、距离代号：n、l、d、h、w、s、d单位：个说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。
4、验收要求4.1验收总则4.1.1喷涂件表面应清洁、无污。
4.1.2喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方封样色样比较无明显差异。
4.2外观要求4.2.1“a”面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。
当0.5mm(或s≤0.2mm2)二、喷涂喷漆检验标准1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。
2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。
3、定义（无）4、职责4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。
4.2 制造部参与不合格品的处理。
4.3 供应部负责进料中不合格品与供应商的联络。
4.4 管理者代表负责不合格品处理的批准。
5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
检验作业指导书1. 目的：为了规范检验员的检验作业程序，特制定本规范。
2. 范围：检验员对自制产品、外协外包件、入库原材料的检验均适用本作业指导书3. 检验步骤：3.1对照图纸要求之版本，是否与实物一致。
3.2清点图纸要求之数量，是否与实际相符3。
3识别图纸要求之材料,是否与实物相符。
3.4审查技术说明。
留意不同类型的热处理、光洁度等对加工的要求.3.5审核图纸的尺寸、形位公差、外观要求、光洁度等，决定检查方法,合理选用量具,保证检测质量。
3。
6按次序对工件进行检验,检完一个尺寸，作一个记号，不能漏检。
3.7检出不良品，检验员记录并报技质部确认是否返修，报废或让步接收。
3。
8检验完毕签署检验记录，工件按要求进行标识.3。
9入库/出货.4．注意事项：4.1审图时注意图纸是否模糊不清、是否漏盖工艺章。
4。
2图纸数量理论上只许多不能少。
4。
3审核所有材料，避免错料，混料.4。
4检查是否有漏加工、漏焊之处。
4.5留意零件与图纸其它不符之处，比如方向相反等。
4.6留意机加面油漆前是否做好防护措施。
4.7检查图纸标识需焊后加工的是否留有余量.5。
检验要求和方法5.1外观检验要求5。
1.1使用材料应符合有效版本图纸的要求，材料本身应无变形、划伤、氧化变色5。
1.2表面光滑、平整、无毛刺、变形、锈蚀、裂纹、压折、夹渣、气孔等;预埋件、铆件应牢靠、无松动，螺纹无缺损、无腐蚀等；不允许有加工遗留物；5.1。
3零件的喷漆层应均匀、连续,无缩孔、起泡、开裂、剥落、粉化、流挂、露底（局部无涂层或涂料覆盖不严）、指印等缺陷;5.1。
4表面处理后,零件表面允许有不可避免的轻微夹具印痕和轻微的水印;在不影响装配的情况下，边、棱角处允许有轻微的粗糙；非重要表面允许有轻微的水纹或个别的斑点；5.1.5去毛刺要求:用手沿零件加工边角的任何位置及方向触摸均无刮卡现象。
5。
2尺寸检验方法和要求5.2.1标注公差尺寸检验方法及标准：用游标卡尺，高度尺，角度尺，百分表,平台，投影仪,高度测量仪或检测夹具等进行检验.标准：实测尺寸偏差应符合图纸公差要求。

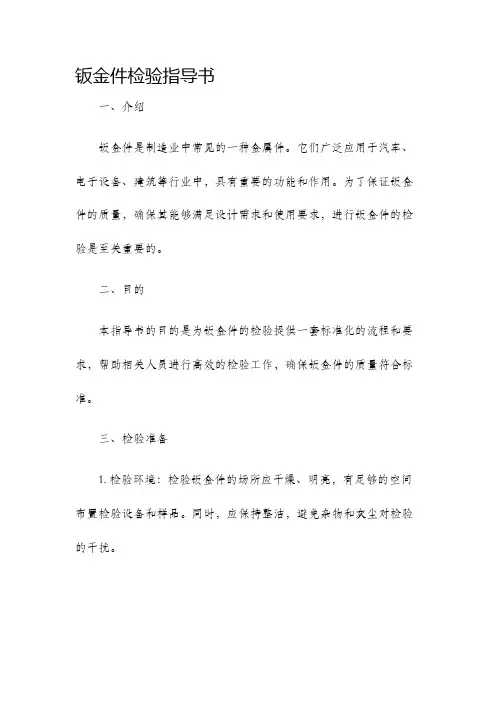

钣金件检验指导书钣金件检验指导书1-简介1-1 目的1-2 适用范围1-3 定义和缩写词解释2-质量标准2-1 钣金件质量标准的选择2-2 相关质量标准及要求的说明3-物料检验3-1 材料选择和接收检验3-2 材料外观检验3-3 尺寸和几何要求检验3-4 化学成分和物理性能检验4-制程检验4-1 冲压工艺参数检验4-2 冲压设备的检验要求4-3 冲压件的外观检验4-4 冲压件尺寸和几何要求检验5-表面处理检验5-1 表面处理工艺要求和检验5-2 涂装和喷涂工艺的质量检验5-3 电镀工艺的质量检验5-4 镀膜工艺的质量检验6-钣金件组装检验6-1 组件检验顺序和方法6-2 钣金件组装尺寸和几何要求检验 6-3 焊接工艺的质量检验6-4 紧固件使用和拧紧力矩的检验7-最终产品检验7-1 最终产品外观检验7-2 最终产品尺寸和几何要求检验 7-3 功能性能和可靠性测试7-4 安全性能和环境要求的检验8-检验记录和报告8-1 检验记录的要求和形式8-2 检验报告的编写和发布9-附件附件1：相关质量标准附件2：检验记录表格范本本文涉及附件：附件1：相关质量标准附件2：检验记录表格范本本文所涉及的法律名词及注释：1-质量标准：指钣金件应满足的相关技术规范和要求。
2-冲压：指将金属片通过模具加工成特定形状的工艺过程。
3-表面处理：指对钣金件的表面进行除锈、涂装、电镀等处理的工艺过程。
4-焊接：指将两个或更多金属材料通过加热或压力连接起来的工艺过程。

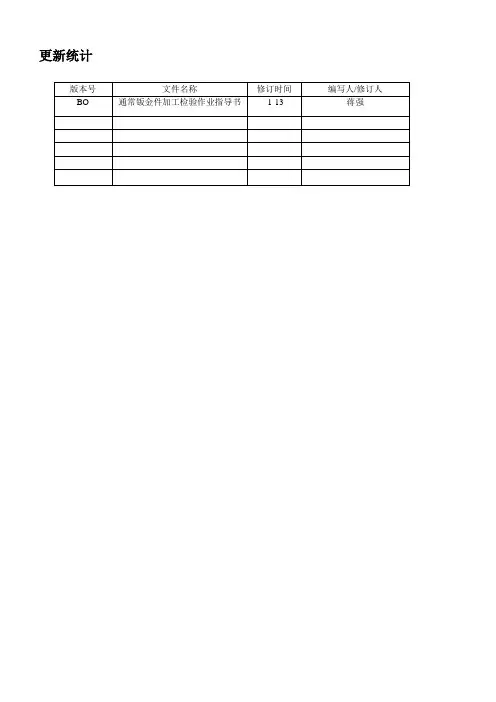

更新统计
通常钣金件加工检验作业指导书
1.0适用范围
仅适适用于通用钣金加工件检验
2.0检验方法:
根据“GB2828”要求进行抽样检验
3.0检验依据
技术图纸
4.0检验内容
5.0检验统计:
1)将检验结果填写在"通常钣金件加工检验统计表”上。
2)报检单交由质量管理部资料管理员保留,为期一年,其它联返还报检人。
6.0处理方法:
1)产品合格时, 在检验单上填写“合格”并署名;
2)产品不合格但能够返修使用时, 在检验单上填写“不合格”并署名, 产品返修
后从新报检;
3)产品不合格且不能够返修使用时, 在报检单上填写“不合格”并署名, 同时填
写“质量异常处理单（BO/F150）”, 转交相关部门处理;
4)若工序巡检中发觉产品质量有问题, 应立刻停止生产继续进行, 对不合格品
进行标识, 并填写“质量异常处理单（BO/F150）”, 转交相关部门处理。
通常钣金件加工检验统计表
按BO/P32/W02-GY007《通常钣金件加工检验作业指导书》要求进行检验。
钣金件检验作业指导书一、目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
二、适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
三、引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
四、原材料检验标准1.金属材料1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商明。
1.2材料外观：平整无锈迹，无开裂与变形。
1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
2.塑粉2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。
2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。
3通用五金件、紧固件3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
3.3性能：试装配与使用性能符合产品要求。
五、工序质量检验标准1．冲裁检验标准1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
1.2图纸中未明确标明之尖角（除特别注明外）均为R1.5。
1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
1.5划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。
1.6平面公差度要求见表一。
附表一、平面度公差要求表面尺寸(mm) 变形尺寸(mm)3以下±0.2以下大于3小于30 ±0.3以下大于30小于315 ±0.5以下大于315小于1000 ±1.0以下大于1000小于2000 ±1.5以下大于2000小于3150 ±2.0以下2．折弯检验标准2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
表面喷塑、喷涂喷漆检验标准及操作规程作业指导书1一、表面喷塑检验标准1、检验条件1.1照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。
1.2检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。
2、表面等级的分类、区域划分2.1表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。
2.2区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。
“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。
“c”：正常使用时观察不到的表面，一般指终端产品的底面。
“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。
3、代码对照表名称：数目、长度、直径、深度、宽度、面积、距离代号：n、l、d、h、w、s、d单位：个说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。
4、验收要求4.1验收总则4.1.1喷涂件表面应清洁、无污。
4.1.2喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方2封样色样比较无明显差异。
4.2外观要求4.2.1“a”面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。
当0.5mm(或s≤0.2mm2)二、喷涂喷漆检验标准1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。
2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。
3、定义（无）4、职责4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。
4.2 制造部参与不合格品的处理。
4.3 供应部负责进料中不合格品与供应商的联络。
4.4 管理者代表负责不合格品处理的批准。
5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

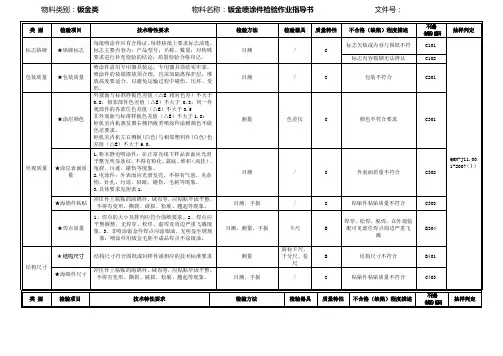

物料类别：钣金类物料名称：钣金喷涂件检验作业指导书文件号：附表1附表2附表3附表4很多颜料粒子5 完全失光>80 5 严重变色>12.0 5 严重，仪器不加压重，或手指用力较轻擦样板，试布或手指沾满大量颜料粒子，或样板出现露底开裂评定标准起泡等级评定标准生锈等级的评定标准等级开裂数量等级起泡密度等级生锈状况锈点（斑）数量（个）0 无可见的开裂0 无泡0 无锈点01 刚有几条值得注意的开裂 1 很少，几个泡 1 很少，几个锈点≤52 有少量的开裂 2 有少量泡 2 有少量锈点6-103 有中等数量的开裂 3 有中等数量的泡 3 有中等数量锈点11-154 有较多数量的开裂 4 有较多数量的泡 4 有较多数量锈点16-205 密集型的开裂 5 密集型的泡 5 密集型锈点>20备注：失光率计算方法：式中：Ai为老化后光泽值，Ao为老化前光泽值。
