塔设备的附件(一)裙座

二、裙座的强度计算
裙座是最常见的塔设备支承结构，如右图所示。

按所支承设备的高度与直径比，裙座可分成两种：
一种是圆筒形，一种是圆锥形。

由于圆筒形裙座制
造方便和节省材料，所以被广泛采用。

但对于承受
较大风载荷和地震载荷的塔，需要配置较多的地角
螺栓和承受面积较大的基础环，则采用圆锥形裙座
支撑结构。

裙座由裙座体、基础环板、螺栓座及基础螺栓Array等结构组成。

裙座的上端与塔体的底封头焊接，下
端与基础环、筋板焊接，距地面一定高度处开有人
孔、出料孔等通道，基础环上筋板之间还组成螺栓
座结构。

裙座体常用Q235-A或16Mn材料。

裙座体
直径超过800mm时，一般开设人孔。

裙座体上方开
直径为50mm的排气孔，在底部开设排液孔，以便
随时排除液体。

座体和塔体的联接焊缝应和塔体本身的环焊封
保持一定距离。

如果封头是由数块钢板拼焊而成，
则应在裙座上相应部位开有缺口,以免联接焊缝和
封头焊缝相互交叉，见下图。

基础环板通常是一块环形板,基础环板上的螺栓孔开成圆缺口而不是圆形孔，如下图螺栓座
由筋板和压板构成。

地脚螺栓穿过基础环板与压板，便把裙座固定在地基上。

第一章绪论1.1塔设备概述塔设备是石油、化工、轻工等各工业生产中仅次与换热设备的常见设备。

在上述各工业生产过程中，常常需要将原料中间产物或粗产品中的各个组成部分（称为组分）分离出来作为产品或作为进一步生产的精制原料，如石油的分离、粗酒精的提纯等。

这些生产过程称为物质分离过程或物质传递过程，有时还伴有传热和化学反应过程。

传质过程是化学工程中一个重要的基本过程，通常采用蒸馏、吸收、萃取。

以及吸附、离子交换、干燥等方法。

相对应的设备又可称为蒸馏塔、吸收塔、萃取塔等。

在塔设备中所进行的工艺过程虽然各不相同，但从传质的必要条件看，都要求在塔内有足够的时间和足够的空间进行接触，同时为提高传质效果，必须使物料的接触尽可能的密切，接触面积尽可能大。

为此常在塔内设置各种结构形式的内件，以把气体和液体物料分散成许多细小的气泡和液滴。

根据塔内的内件的不同，可将塔设备分为填料塔和板式塔。

在板式塔中，塔内装有一定数量的塔盘，气体自塔底向上以鼓泡喷射的形式穿过塔盘上的液层，使两相密切接触，进行传质。

两相的组分浓度沿塔高呈阶梯式变化。

不论是填料塔还是板式塔，从设备设计角度看，其基本结构可以概括为：（1）塔体，包括圆筒、端盖和联接法兰等；（2）内件，指塔盘或填料及其支承装置；（3）支座，一般为裙式支座；（4）附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。

塔体是塔设备的外壳。

常见的塔体是由等直径、等壁厚的圆筒及上、下椭圆形封头所组成。

随着装置的大型化，为了节省材料，也有用不等直径、不等壁厚的塔体。

塔体除应满足工艺条件下的强度要求外，还应校核风力、地震、偏心等载荷作用下的强度和刚度，以及水压试验、吊装、运输、开停车情况下的强度和刚度。

另外对塔体安装的不垂直度和弯曲度也有一定的要求。

支座是塔体的支承并与基础连接的部分，一般采用裙座。

其高度视附属设备（如再沸器、泵等）及管道布置而定。

它承受各种情况下的全塔重量，以及风力、地震等载荷，因此，应有足够的强度和刚度。

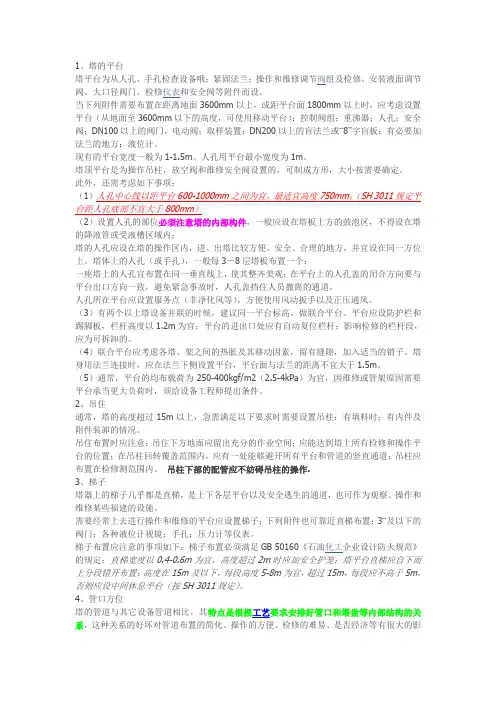

1、塔的平台塔平台为从人孔、手孔检查设备哦；紧固法兰；操作和维修调节阀组及检修、安装液面调节阀、大口径阀门、检修仪表和安全阀等附件而设。

当下列附件需要布置在距离地面3600mm以上，或距平台面1800mm以上时，应考虑设置平台（从地面至3600mm以下的高度，可使用移动平台）：控制阀组；重沸器；人孔；安全阀；DN100以上的阀门，电动阀；取样装置；DN200以上的盲法兰或“8”字盲板；有必要加法兰的地方；液位计。

现有的平台宽度一般为1-1.5m。

人孔用平台最小宽度为1m。

塔顶平台是为操作吊柱，放空阀和维修安全阀设置的，可制成方形，大小按需要确定。

此外，还需考虑如下事项：（1）人孔中心线以距平台600-1000mm之间为宜，最适宜高度750mm。

（SH 3011规定平台距人孔底部不宜大于800mm）（2）设置人孔的部位必须注意塔的内部构件，一般应设在塔板上方的鼓泡区，不得设在塔的降液管或受液槽区域内；塔的人孔应设在塔的操作区内，进、出塔比较方便、安全、合理的地方，并宜设在同一方位上。

塔体上的人孔（或手孔），一般每3－8层塔板布置一个；一座塔上的人孔宜布置在同一垂直线上，使其整齐美观；在平台上的人孔盖的闭合方向要与平台出口方向一致，避免紧急事故时，人孔盖挡住人员撤离的通道。

人孔所在平台应设置服务点（非净化风等），方便使用风动扳手以及正压通风。

（3）有两个以上塔设备并联的时候，建议同一平台标高，做联合平台。

平台应设防护栏和踢脚板，栏杆高度以1.2m为宜；平台的进出口处应有自动复位栏杆；影响检修的栏杆段，应为可拆卸的。

（4）联合平台应考虑各塔、架之间的热胀及其移动因素，留有缝隙，加入适当的销子。

塔身用法兰连接时，应在法兰下侧设置平台，平台面与法兰的距离不宜大于1.5m。

（5）通常，平台的均布载荷为250-400kgf/m2（2.5-4kPa）为宜，因维修或管架原因需要平台承当更大负荷时，须给设备工程师提出条件。

关于塔设备各结构的详细介绍根据塔类设备在炼油工艺及化工生产过程中作用的不同，.采用结构的不同，操作压力的不同，塔设备可分为：(1)按用途及在工艺过程中的作用可分为：分馏塔、吸收塔、解收塔、抽提塔、汽提塔、稳定塔、水洗塔和于燥塔等;(2)按内件结构可分为：板式塔、填料塔和转盘塔等;.(3)按压力可分为：常压塔、减压塔和加压塔等。

塔设备包括塔体、端盖、支座、接管、人孔或手孔、物料进出口、塔内附件、塔外附件等。

塔体是塔设备的外壳，用钢板卷焊制成，其直径随处理量及操作条件而定。

常见的塔休多为等直径.、等壁厚的圆筒。

随着生产装置的大型化，由于工艺需要和节约原材料，也有各种用途的不等直径，不等壁厚的大型塔设备用于炼油化工生产中。

塔的高度主要取决于对分馏产品的要求，炼油厂的分馏塔一般为十几米到几十米高。

.塔体壳壁的厚度除满足工艺条件下的强度要求外，还应校核风力、地震、偏心载荷所引起的强度和刚度，以及水压试验、吊装、运输、开停工的悄况下塔体的强度及稳定性。

另外.对塔体安装的垂直度和弯曲度都有一定的要求。

端盖是由钢板压制焊接而成，一般塔设备多采用标准椭圆形端盖。

减压塔多为半球形端盖，以有利承受外部较高的压强，而且可利用端盖自身做为破沫空间，以节省金属。

塔体支座是支承塔体并与基础连接的部件，一般采用裙座.。

其高度根据工艺要求及管线布置要求所决定。

由于炼油厂的塔设备重量较大，高度也较高，露天安置经常受到风力以及地震等载荷作用，因此，它应具有足够的强度和刚度。

接管是用以连接工艺管线，使之与相关设备连成封闭的系统，有物料进、出口接管、进气、排气接管，侧线进、出口管，安装检修用人孔、手孔接管，各种化工仪表接管等。

人孔和手孔是为了安装检修的需要而设置的。

板式塔内件由塔盘、降液管、溢流堰、紧固件，支承件及涂沫网装置等组成。

填料塔内件由喷淋装置，填料，栅板，液休再分配器等组成。

塔体内件是完成工艺过程，保证产品质量的主要部件之一。

塔设备裙式支座的设计摘要：裙座是塔设备的关键部位，牵涉到塔器的的安全运行，关系到人民生命和财产的安全塔设备是石油化工装置中重要设备，占整个系统设备总量的25%~46%，也就是说石油、化工设备装置中塔设备的投资比例在25%~46%以上，因此塔设备的安全运行关系到人民生命和财产的安全。

塔设备的安全运行除了塔体本身外，支撑也是同等重要，没有牢固的支撑，塔体甚至可能倒塌。

大型塔设备都是由裙座支撑，因此裙座的设计是设备设计中的一关键点。

裙座的设计除强度外主要考虑以下三个方面：1.环境温度的影响JB/T4710-2005《钢制塔式容器》中规定裙座壳用钢应按受压元件用钢选择，可见裙座的重要性。

受压元件用钢对材料的含碳量，硫磷含量及材料的强度，延展性，韧性都有较高要求，但不是所有受压元件用钢均可以使用到裙座上。

JB/T4710中规定裙座设计温度取使用地月平均气温的最低值加20度。

我国幅员辽阔，南方与北方气温相差很大，对于南方使用Q235系材料即可，但对于北方最冷月月平均气温达到零下30~40度的须使用Q245R、Q345R甚至低温钢。

2.介质温度的影响JB/T4710仅校核了按常温考虑的底截面及具有最大开孔的断面的组合应力，这两个截面远离塔体，仅环境温度影响，设计计算时许用应力按常温时选取即可，但对于裙座与下封头的焊缝及保温内的部分裙座标准上没有考虑。

在200度以内材料许用应力变化不大，但之后急剧缩小，因此当设备工作温度大于200度后不校核此部分的应力是很危险的。

此部分温度可通过传热计算得到，但不是设备专业范围，费时、费力、需花费一定财力且运行平稳后此部分的温度与设备内介质温度相差不大，因此可按设备介质温度作为此部分的设计温度，笔者有个简单易行的办法：在采用常温校核裙座后，对保温部分裙座采用与本体同牌号的材料连接塔体和裙座作为过渡段，因为裙座一般是采用Q235类材料，而塔体材料强度要高于裙座，只需要确认下过渡段材料在其设计温度下许用应力不低于环境温度下的裙座材料的许用应力即可。

课程设计题目学院专业班级学生学号指导教师二〇一五年一月十日目录1.前言 (1)2.设计概述 (1)3.塔体选材 (2)4.按设计压力计算筒体和封头壁厚 (2)4.1筒体壁厚 (2)4.2封头壁厚 (2)5.各种载荷计算 (3)5.1设备自重 (3)5.1.1塔体重 (3)5.1.2内构件重 (3)5.1.3保温层重 (5)5.1.4平台重 (6)5.1.5物料重 (6)5.1.6附件重 (6)5.1.7充水重 (6)5.2风载 (7)5.2.1各段风载 (7)5.2.2各段风弯矩 (10)5.2.3地震载荷 (11)6.各载产生的轴向应力 (14)6.1设计压力产生的轴向应力 (14)6.2操作重量产生轴向压应力 (14)6.3最大弯矩产生的轴向应力 (15)7. 按组合轴向应力验算塔体和裙座壁厚 (16)7.1按轴向拉应力验算筒体壁厚 (16)7.2按组合轴向压应力验算筒体和裙座壁厚 (16)7.3验算水压试验应力 (16)7.3.1强度验算 (17)8. 基础环设计 (17)8.1选取基环直径 (17)8.2基础环厚度计算 (18)9.地脚螺栓直径的计算 (19)9.1底座环上最大拉应力 (19)10. 焊缝结构设计 (19)结论 (19)参考文献 (20)济南大学课程设计1 前言塔设备的设计和选型是建立在对循环吸收工段、精制工段流程的模拟、优化的基础上。

在满足工艺要求的条件下，考虑设备的固定投资费用和操作费用，进行进一步模拟计算、设计和选型。

设计主要包括工艺参数设计、基本参数设计和机械设计。

工艺参数设计对该塔的生产能力、分离效果、物料和能量等操作参数作了设计；基本参数设计部分完成了塔设备的选型、填料的选型和参数设计塔板负荷性能校核等内容的设计。

在化工、炼油、医药、食品及环境保护等工业部门，塔设备是一种重要的单元操作设备。

塔设备操作性能的优劣，对于整个装置的产品产量、质量、成本、能耗、“三废”处理及环境保护等均有重大影响。

一、塔器的分类及用途1.塔设备的作用：2.塔器的分类:①按操作压力分②按单元操作分③按内件结构分：填料塔和板式塔3.填料塔的结构：①塔体②支座③人孔或手孔④吊柱及扶梯⑤操作平台⑥填料⑦除沫器，等等4.板式塔的结构：①塔体②支座③人孔或手孔④吊柱及扶梯⑤操作平台⑥塔盘等。

5.填料塔使用场合：①分离程度要求高的情况②具有腐蚀性的物料的情况③容易发泡的物料的情况6.板式塔使用场合：①液相负荷较小时②含固体颗粒，容易结垢，有结晶的物料等。

二、填料塔1.填料塔的特点：2.填料分类：散装填料和规整填料散装填料的分类：（1）环形填料（2）开孔环形填料（3）鞍形填料（4）金属环矩鞍填料规整填料分类：（1）丝网波纹填料（2）板波纹填料填料的选用：3.液体的分布器分类：（1）管式液体分布器：重力型和压力型（2）槽式液体分布器（3）喷洒式液体分布器（4）盘式液体分布器4. 液体的分布器作用：5. 了解填料支撑的种类，结构三、板式塔的种类1、泡罩塔的结构优点：缺点：2、浮阀塔的结构优点：缺点：3、筛板塔的结构优点：缺点：4、无降液管塔5、导向筛板塔6、斜喷型塔四、板式塔的塔盘1、板式塔的塔盘分类：溢流型和穿流型2、板式塔的塔盘结构分类：①整块式塔盘：定距管式塔盘和重叠式塔盘②分块式塔盘3、塔盘支撑结构种类，结构五、塔设备的附件1、除沫器的作用：2、常用的除沫装置：丝网除沫器、折流板式除沫器、旋流板除沫器3、吊柱的结构: 六、塔设备的计算塔设备的各种载荷，计算中需要知道设计哪些载荷塔设备标准的适用范围，什么样的设备，才算是塔设备设计压力，设计温度如何考虑材料的选择，负偏差，腐蚀裕量，最小厚度1.了解塔设备的受力模型，塔设备受力模型的理论基础地震受力模型地震水平力如何计算，地震垂直力如何计算；什么情况下考虑地震垂直作用力地震弯矩如何计算多质点的地震弯矩是如何叠加的风载受力模型风作用力的计算风弯矩的计算地震作用和风载作用是如何叠加的2.塔设备强度计算包括哪些步骤3.塔的固有周期，振型的概念是什么，又是如何参与到塔设备计算中的七、塔设备零部件1.裙座1.1裙座材料的选择，地脚螺栓的选择，许用应力的确定1.2裙座的类型，每种类型适用场合，每种结构有何要求1.3裙座与塔壳的连接形式，焊缝有和要求1.4排气孔，排气管和隔火圈的规格数量的确定1.5裙座上面引出管的结构如何设计1.6检查孔规格，数量的确定1.7地脚螺栓座的结构有哪些，每种结构尺寸如何确定的2.塔壳通常包括的元件有哪些，塔壳结构有哪些3.静电接地板如何设置4.地脚螺栓模板的用途，结构如何考虑5.设置吊柱的目的（分段塔可不设置吊柱），结构尺寸的确定6.塔设备吊耳如何选择，如何计算八、设备法兰（专题讨论）1）设备法兰的类型，以及各种类型的优缺点，各适用什么场合2）设备法兰的标准号，在选用标准设备法兰需要注意什么3）非标设备法兰如何计算，结构尺寸如何确定，怎样才算是最优设计4）设备法兰材料有哪些，如何选择5）设备法兰的制造，法兰的制造技术要求有哪些九、螺栓和螺母，1）螺栓材料选择，标准的选择，载荷计算2）螺栓长度计算十、垫片1）常用法兰垫片种类及其适用范围2）垫片的特征参数“m”，"y”表达什么意义，与法兰计算有何关系十一、管法兰（专题讨论）1）管法兰有哪些标准，标准之间有哪些差异，如何选用适合的标准，选标准法兰需要注意哪些事项2）非标管法兰如何设计3）法兰盖上面如何考虑开孔削弱4）管法兰的螺栓螺母如何选材料，如何确定长度十二、开孔和开孔补强1）补强结构（补强圈补强、厚壁接管补强和整体锻件补强）2）分别介绍每种补强结构的优点、缺点和适用场合等3）开孔补强的计算方法有哪些4）凸形封头上面的开孔补强需要注意哪些5）开孔与焊接缝距离有哪些要求，如果不满足需要如何处理6）开孔补强计算时，计算壳体有效厚度时，为何焊缝系数取1塔设备人孔和手孔的分布：十三、材料方面1）是否需要按照容规进行复检2）材料是否需要进行UT%, II级合格3）是否需要冲击试验4）什么晶间腐蚀，如何防止5）什么是间隙腐蚀，如何防止6）什么是应力腐蚀，如何防止7）什么是点腐蚀，如何防止十四、制造方面1）是否需要制备焊接试板2）是否需要热处理3）角焊缝是否需要打磨光滑4）是否需要冲击试验十五、检验方面要求1）A/B类焊缝如何检查2）C/D类焊缝如何检查3）水压试验如何进行，怎样才算合格4）气压试验如何进行，怎样才算合格5）什么情况下需要做气密试验美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

塔设备规范塔设备设计⼀、塔设备的结构设计塔设备在⽯油、化⼯等⽣产中，⼴泛⽤于精馏、吸收、萃取、⽓体增湿、离⼦交换等单元操作中。

虽然所进⾏的⼯艺过程（单元操作）各不相同，其结构形式各异但根据塔的内件结构可将塔设备划分为板式塔和填料塔两⼤类。

不论是板式塔还是填料塔，均由以下⼏部分组成：塔体由筒体、封头、联接法兰等组成。

内件由塔盘、填料及⽀承装置组成。

⽀座⼀般采⽤裙式⽀座。

附件包括⼈孔、⼿孔、各种接管、吊柱、操作台、扶梯、保温层等。

（⼀）板式塔图5-1 板式塔1板式塔的总体结构及其分类板式塔的结构⽰意图如图5-1所⽰。

板式塔的主体部分由塔体和裙座构成。

塔体和裙痤多采⽤钢板焊制。

裙座为上端与塔体底封头焊接在⼀起，下端通过地脚螺栓固定在基础上。

有的塔体需⽤铸钢制造时，采⽤以每层塔盘为⼀段，⽤法兰联接的形式。

板式塔的内件主要由多层塔盘组成。

各层塔盘的结构相同，由⽓液接触元件（如浮阀、筛孔、泡罩等）、塔盘板、溢流装置、降液管受液盘以及⽀承件、紧固件等元件组成。

⼀般塔盘间距相同。

开有⼈孔的塔盘间距较⼤，通常为700mm。

最底⼀层塔盘到塔底的距离也⽐塔盘间距⾼，因为塔底空间起着贮槽的作⽤，保证料液有⾜够的储存，使塔底液体不致流空。

最⾼⼀层塔盘和塔项距离也⾼于塔盘间距，在这⼀段上往往装有除沫器。

塔盘结构有整块式和分块式两种。

采⽤形式与塔径⼤⼩有关，当直径⼩于700mm的板式塔采⽤整块式塔盘，由于塔体分段，所以塔盘的安装可在塔外进⾏，塔体不需开设⼈孔。

当塔的直径⼤于700mm时，应采⽤分块式塔盘，塔体上开设⼈孔，塔盘的装、拆可以在塔内进⾏。

按塔盘上⽓、液两相接触元件结构的不同，板式塔⼜可分为：泡罩塔、筛板塔、浮阀塔、⾆形塔以及各种复合型塔。

⽬前，国内⽯油化⼯⽣产中使⽤较多的板式塔为筛板塔和浮阀塔。

1．整块式塔盘结构采⽤整块式塔盘的塔体是由若⼲塔节组成，各塔节之间⽤法兰联接，每个塔节安装⼀⾄数块塔盘。

根据塔盘的⽀承⽅式，整块式塔盘分为定距管式和重叠式两类。

塔设备裙式支座的设计摘要：裙座是塔设备的关键部位，牵涉到塔器的的安全运行，关系到人民生命和财产的安全塔设备是石油化工装置中重要设备，占整个系统设备总量的25%~46%，也就是说石油、化工设备装置中塔设备的投资比例在25%~46%以上，因此塔设备的安全运行关系到人民生命和财产的安全。

塔设备的安全运行除了塔体本身外，支撑也是同等重要，没有牢固的支撑，塔体甚至可能倒塌。

大型塔设备都是由裙座支撑，因此裙座的设计是设备设计中的一关键点。

裙座的设计除强度外主要考虑以下三个方面：1.环境温度的影响JB/T4710-2005《钢制塔式容器》中规定裙座壳用钢应按受压元件用钢选择，可见裙座的重要性。

受压元件用钢对材料的含碳量，硫磷含量及材料的强度，延展性，韧性都有较高要求，但不是所有受压元件用钢均可以使用到裙座上。

JB/T4710中规定裙座设计温度取使用地月平均气温的最低值加20度。

我国幅员辽阔，南方与北方气温相差很大，对于南方使用Q235系材料即可，但对于北方最冷月月平均气温达到零下30~40度的须使用Q245R、Q345R甚至低温钢。

2.介质温度的影响JB/T4710仅校核了按常温考虑的底截面及具有最大开孔的断面的组合应力，这两个截面远离塔体，仅环境温度影响，设计计算时许用应力按常温时选取即可，但对于裙座与下封头的焊缝及保温内的部分裙座标准上没有考虑。

在200度以内材料许用应力变化不大，但之后急剧缩小，因此当设备工作温度大于200度后不校核此部分的应力是很危险的。

此部分温度可通过传热计算得到，但不是设备专业范围，费时、费力、需花费一定财力且运行平稳后此部分的温度与设备内介质温度相差不大，因此可按设备介质温度作为此部分的设计温度，笔者有个简单易行的办法：在采用常温校核裙座后，对保温部分裙座采用与本体同牌号的材料连接塔体和裙座作为过渡段，因为裙座一般是采用Q235类材料，而塔体材料强度要高于裙座，只需要确认下过渡段材料在其设计温度下许用应力不低于环境温度下的裙座材料的许用应力即可。

1、塔的平台塔平台为从人孔、手孔检查设备哦；紧固法兰；操作和维修调节阀组及检修、安装液面调节阀、大口径阀门、检修仪表和安全阀等附件而设。

当下列附件需要布置在距离地面3600mm以上，或距平台面1800mm以上时，应考虑设置平台（从地面至3600mm以下的高度，可使用移动平台）：控制阀组；重沸器；人孔；安全阀；DN100以上的阀门，电动阀；取样装置；DN200以上的盲法兰或“8”字盲板；有必要加法兰的地方；液位计。

现有的平台宽度一般为1-1.5m。

人孔用平台最小宽度为1m。

塔顶平台是为操作吊柱，放空阀和维修安全阀设置的，可制成方形，大小按需要确定。

此外，还需考虑如下事项：（1）人孔中心线以距平台600-1000mm之间为宜，最适宜高度750mm。

（SH 3011规定平台距人孔底部不宜大于800mm）（2）设置人孔的部位必须注意塔的内部构件，一般应设在塔板上方的鼓泡区，不得设在塔的降液管或受液槽区域内；塔的人孔应设在塔的操作区内，进、出塔比较方便、安全、合理的地方，并宜设在同一方位上。

塔体上的人孔（或手孔），一般每3－8层塔板布置一个；一座塔上的人孔宜布置在同一垂直线上，使其整齐美观；在平台上的人孔盖的闭合方向要与平台出口方向一致，避免紧急事故时，人孔盖挡住人员撤离的通道。

人孔所在平台应设置服务点（非净化风等），方便使用风动扳手以及正压通风。

（3）有两个以上塔设备并联的时候，建议同一平台标高，做联合平台。

平台应设防护栏和踢脚板，栏杆高度以1.2m为宜；平台的进出口处应有自动复位栏杆；影响检修的栏杆段，应为可拆卸的。

（4）联合平台应考虑各塔、架之间的热胀及其移动因素，留有缝隙，加入适当的销子。

塔身用法兰连接时，应在法兰下侧设置平台，平台面与法兰的距离不宜大于1.5m。

（5）通常，平台的均布载荷为250-400kgf/m2（2.5-4kPa）为宜，因维修或管架原因需要平台承当更大负荷时，须给设备工程师提出条件。
