2016年电力考试网继电保护技师题库第9套详解

继电保护工技能鉴定试题库+答案解析选择题下列每道题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。

La5A1001 在直流电路中，电流流出的一端叫电源的(A)。

(A)正极；(B)负极；(C)端电压；(D)电动势。

La5A1002 在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为(A)。

(A)电压；(B)电源；(C)电流；(D)电容。

La5A2003 金属导体的电阻与(C)。

(A)导体长度无关；(B)导体截面无关；(C)外加电压无关；(D)材料无关。

La5A1004 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指(B)。

(A)Q/P;(B)P/S;(C)Q/S ;(D)P/Q。

La5A2005一根长为1的均匀导线，电阻为8Ω，若将其对折后并联使用，其电阻为(B)。

(A)4Ω；(B)2Ω；(C)8Ω；(D)1Ω。

La5A2006 在一恒压的电路中，电阻R增大，电流随之(A)。

(A)减小；(B)增大；(C)不变；(D)或大或小，不一定。

La5A2007电荷的基本特性是(A)。

(A)异性电荷相吸引，同性电荷相排斥；(B)同性电荷相吸引，异性电荷相排斥；(C)异性电荷和同性电荷都相吸引；(D)异性电荷和同性电荷都相排斥。

La5A2008有一个三相电动机。

当绕组连成星形接于380V的三相电源上，绕组连成三角形接于U1=220V的三相电源上。

这二种情况下，从电源输入功率(A)。

(A)相等；(B)差3；(C)差1/3；(D)差3倍。

La5A2009负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式是(A)。

(A)X=Q／I2； (B)X=Q／I； (C)X=Q2／I2； (I)) X=UI2／Q。

La5A4010三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于(B)。

(A)E；(B)0；(C)2E；(D)3E。

继电保护考试题库及答案一、选择题1. 下列哪一项不是继电保护装置的基本任务？A. 检测故障B. 判断故障C. 隔离故障D. 切除故障答案：B2. 以下哪种保护方式属于按功能分类？A. 电流保护B. 差动保护C. 距离保护D. 阶段式保护答案：D3. 距离保护第一段保护范围一般为线路全长的多少？A. 20%B. 30%C. 50%D. 80%答案：B4. 过电流保护一般用于哪种保护？A. 主保护B. 后备保护C. 辅助保护D. 近区保护答案：B5. 以下哪种保护不是常用的主保护？A. 电流保护B. 差动保护C. 距离保护D. 零序保护答案：D6. 变压器保护中，中性点经消弧线圈接地系统，当变压器中性点接地开关断开时，应采用哪种保护方式？A. 过电流保护B. 差动保护C. 间隙保护D. 接地保护答案：C7. 线路保护中，阶段式保护一般分为几个阶段？A. 两个阶段B. 三个阶段C. 四个阶段D. 五个阶段答案：B8. 以下哪种保护方式不属于距离保护？A. 电流保护B. 电压保护C. 阻抗保护D. 零序保护答案：D9. 断路器拒动时，应采用哪种保护方式？A. 电流保护B. 差动保护C. 位置保护D. 速度保护答案：C10. 以下哪种装置不属于继电保护装置？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C二、判断题1. 继电保护装置的作用是在电力系统发生故障时，迅速、准确地检测故障，并切除故障部分，以保证电力系统的安全运行。

（正确）2. 距离保护是一种按电力系统故障类型和故障地点分类的保护方式。

（错误）3. 过电流保护是一种常用的主保护。

（错误）4. 变压器保护中，间隙保护主要用于检测变压器内部的绝缘故障。

（正确）5. 阶段式保护是一种按电力系统故障类型和故障地点分类的保护方式。

（正确）6. 断路器拒动时，应采用速度保护。

（错误）三、简答题1. 请简述继电保护装置的基本任务。

答案：继电保护装置的基本任务是在电力系统发生故障时，迅速、准确地检测故障，并切除故障部分，以保证电力系统的安全运行。

继电保护试题答案继电保护试题是电气工程中常见的测试方式，旨在考察考生对于电力系统中继电保护的运行原理、操作技巧以及故障判断与处理能力。

以下是对一道继电保护试题的解答，供参考。

试题：某电力系统中有一台发电机，其绕组内加入一个电流互感器进行故障距离保护。

假设故障发生在发电机的高压侧绕组上，请回答以下问题：1. 故障距离保护的作用是什么？2. 故障位置的判断依据是什么？3. 在故障发生时，除了故障距离保护外，还需要采取哪些保护措施？4. 故障距离保护的动作原理是什么？解答：1. 故障距离保护的作用是检测电力系统中的故障发生位置，并迅速采取保护措施，以防止故障扩大，最大限度地减少对系统的影响，确保系统的稳定性和可靠性。

2. 故障位置的判断主要依据是电流的变化和测量。

当系统中发生故障时，故障点处将产生异常电流。

根据电流的变化和对比分析，可以确定故障的大致位置。

3. 在故障发生时，除了故障距离保护外，还需要采取差动保护、过流保护和过电压保护等措施。

差动保护可以迅速检测到发电机绕组内部的故障，过流保护可以对系统中发生的过流情况进行判断和限制，过电压保护可以防止因发电机高压绕组故障引起的过电压现象。

4. 故障距离保护的动作原理是根据绕组的电流与故障点处的电流差值来判断故障位置。

故障距离保护装置会测量绕组电流，然后与预设的故障电流进行比较，当两者之差超过设定值时，故障距离保护将动作，进行保护动作，以防止故障进一步传导。

总结：继电保护试题是考察电力工程师对于继电保护原理和操作的理解和应用能力的重要评估方式。

通过熟练掌握继电保护试题的解答方法，并了解故障距离保护的作用、判断依据、辅助保护措施以及动作原理，可以提升对电力系统故障的诊断和处理能力，从而保障电力系统的正常运行和安全性。

（以上内容为继电保护试题答案解析，仅供参考。

实际情况需根据具体电力系统的特点、配置和要求进行详细分析和研究。

）。

单选题第 9 套试卷试卷所属书目：供配电专业试卷所属章节：电气设备选择试卷备注：电气设备选择试卷1. 选择避雷器A. 额定电B. 额定电C. 额定开D. 额定容2. 不同回路A. 单回B. 双回C. 母联D. 单台3. 对于污秽A. 增大B. 采用C. 采用D. 采用4. 变压器阻A. 中性B. 系统C. 变压D. 运行5. 高压断路A. 额定B. 断口C. 中性D. 110k6. 63kV及以A. 动稳B. 热稳C. 泄漏D. 机械7. 选择母线A. 变比B. 动稳C. 热稳D. 绝缘8. Ux为系统A.B.C. Ux，D. Ux，9. 对35kV及A. 15A电B. 5A架C. 1000D. 基于10. 选择限流A. 额定B. 正常C. 在电D. 无需11. 选择消弧A. 电网B. 消弧C. 欠补D. 长时12. 支柱绝缘A. 0.4B. 0.5C. 0.6D. 0.813. 必须采用A. 1000B. 750C. 550D. 30014. 在化工腐A. 变压B. 电动C. 灯具D. 塑料15. 变电所中A. 2500B. 800kC. 1250D. 630k16. 三绕组“A. 低高B. 高中C. 高低D. 中低17. 检验高压A. 断路B. 短路C. 短路D. 额定18. 35kV及A. 开断B. 开断C. 开断D. 开断19. 电器的最A. 等于B. 不低C. 不低D. 不低20. 电器的额A. 大于B. 等于C. 不低D. 不低21. 带电抗器A. 线路B. 电抗C. 1.3倍D. 0.8倍22. 母线联络A. 一个B. 1.05C. 母线D. 0.6523. 下面关于A. 1.05B. 1.3倍C. 2倍电D. 没有24. 选择悬式A. 额定B. 机械C. 动稳D. 绝缘25. 旁路回路A. 需旁B. 需旁C. 需旁D. 需旁26. 一台断路A. 3500B. 1000C. 285ND. 150027. 校验电器A. 继电B. 继电C. 继电D. 断路28. 关于电器A. 根据B. 根据C. 通过D. 不得29. 选择电器A. 离地B. 离地C. 离地D. 离地30. 隔离开关A. 5mmB. 8mmC. 10mmD. 15mm31. 若Ⅲ级污A. 2.5UB. 2.5UC. 2.5UD. 2.5U32. 根据有关A. 9B. 8C. 7D. 633. 下列关于A. 电器B. 电器C. 电晕D. 电器34. 下列关于A. 装有B. 多层C. 单台D. 选择35. 在110kA. 1.3B. 1.4C. 1.5D. 1.636. 单柱垂直A. AB. BC. CD. D37. 高压负荷A. 切断B. 切断C. 关合D. 带有38. 在110kA. 干式B. SF6气C. 油浸D. 电容39. 当用刀开A. 3B. 4.5C. 5D. 6.540. 低压断路A. 当断B. 当断C. 当断D. 当断41. 照明（高A. 1.8～B. 2～4C. 3～6D. 6～242. 低压断路A. 最大B. 最大C. 最大D. 最大43. 中压开关A. 间隔B. 单母C. 户内D. 固定44. 低压成套A. 柜型B. 户内C. 固定D. 动力45. 以下不是A. 安装B. 绝缘C. 封闭D. 高压46. 成套设备A. 适当B. 断路C. 防止D. 设备47. 当电流互A. 1/3B. 1/2C. 1/4D. 1/548. 装在电网A. 15%B. 8%C. 10%D. 7%49. 变压器中A. 10%B. 15%C. 20%D. 12.550. 低压断路A. 1.5B. 2C. 1.3D. 1.651. 低压配电A. 1.66B. 1.5～C. 1.5～D. 1.6～52. 低压配电级断路器短延时动作电流为下级断路器动作电流值的（）。

继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。

A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。

A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。

A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。

A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。

答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。

答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。

答案：5A4. 电压互感器的二次侧额定电压一般为____。

答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。

（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。

（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。

（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。

（√）四、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。

2. 简述差动保护的工作原理。

答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。

其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。

3. 简述过电流保护的工作原理。

答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。

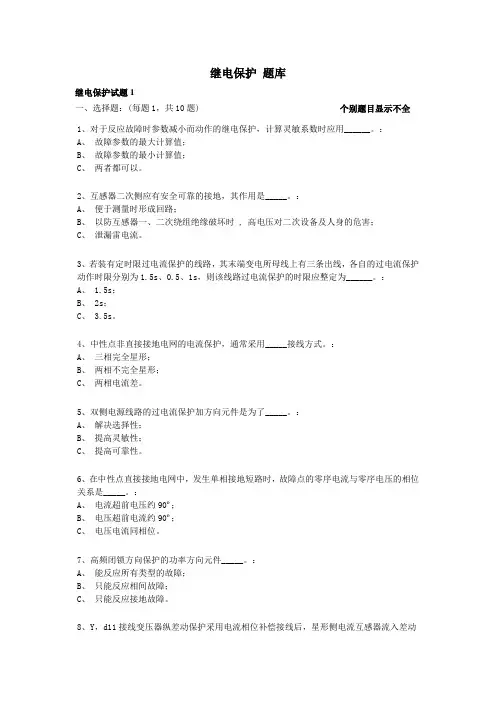

继电保护题库继电保护试题1一、选择题：(每题1，共10题) 个别题目显示不全1、对于反应故障时参数减小而动作的继电保护，计算灵敏系数时应用______。

：A、故障参数的最大计算值；B、故障参数的最小计算值；C、两者都可以。

2、互感器二次侧应有安全可靠的接地，其作用是_____。

：A、便于测量时形成回路；B、以防互感器一、二次绕组绝缘破坏时 , 高电压对二次设备及人身的危害；C、泄漏雷电流。

3、若装有定时限过电流保护的线路，其末端变电所母线上有三条出线，各自的过电流保护动作时限分别为1.5s、0.5、1s，则该线路过电流保护的时限应整定为______。

：A、 1.5s；B、 2s；C、 3.5s。

4、中性点非直接接地电网的电流保护，通常采用_____接线方式。

：A、三相完全星形；B、两相不完全星形；C、两相电流差。

5、双侧电源线路的过电流保护加方向元件是为了_____。

：A、解决选择性；B、提高灵敏性；C、提高可靠性。

6、在中性点直接接地电网中，发生单相接地短路时，故障点的零序电流与零序电压的相位关系是_____。

：A、电流超前电压约90º；B、电压超前电流约90º；C、电压电流同相位。

7、高频闭锁方向保护的功率方向元件_____。

：A、能反应所有类型的故障；B、只能反应相间故障；C、只能反应接地故障。

8、Y，d11接线变压器纵差动保护采用电流相位补偿接线后，星形侧电流互感器流入差动臂的电流是电流互感器二次电流的_____倍。

：A、 1B、 2C、9、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量，其中以_____次谐波所占的比例最大。

：A、二B、三C、四10、在变压器纵差动保护中，由于电流互感器的实际变比与计算变比不等产生的不平衡电流，因此可用差动继电器的_____线圈来消除。

：A、差动；B、平衡；C、短路。

参考答案：1、A2、B3、B4、B5、A6、A7、A8、C9、A 10、B继电保护试题2一、选择题：(每题1，共10题)1、线路保护一般装设两套 , 两套保护的作用是_____。

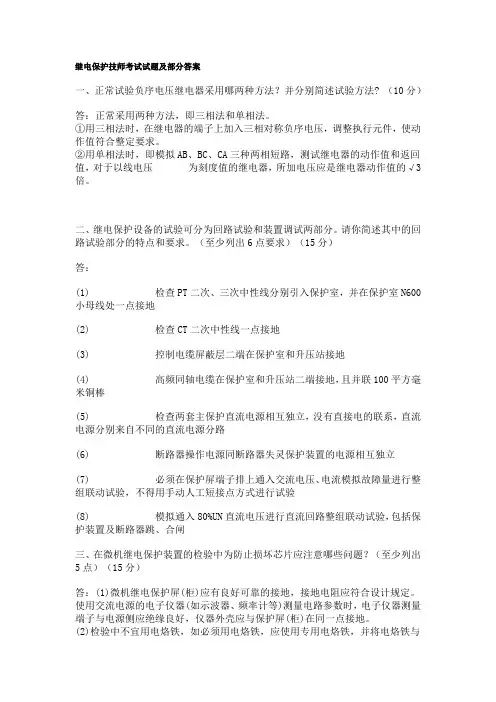

继电保护技师考试试题及部分答案一、正常试验负序电压继电器采用哪两种方法？并分别简述试验方法? （10分）答：正常采用两种方法，即三相法和单相法。

①用三相法时，在继电器的端子上加入三相对称负序电压，调整执行元件，使动作值符合整定要求。

②用单相法时，即模拟AB、BC、CA三种两相短路，测试继电器的动作值和返回值，对于以线电压为刻度值的继电器，所加电压应是继电器动作值的√3倍。

二、继电保护设备的试验可分为回路试验和装置调试两部分。

请你简述其中的回路试验部分的特点和要求。

（至少列出6点要求）（15分）答：(1) 检查PT二次、三次中性线分别引入保护室，并在保护室N600小母线处一点接地(2) 检查CT二次中性线一点接地(3) 控制电缆屏蔽层二端在保护室和升压站接地(4) 高频同轴电缆在保护室和升压站二端接地，且并联100平方毫米铜棒(5) 检查两套主保护直流电源相互独立，没有直接电的联系，直流电源分别来自不同的直流电源分路(6) 断路器操作电源同断路器失灵保护装置的电源相互独立(7) 必须在保护屏端子排上通入交流电压、电流模拟故障量进行整组联动试验，不得用手动人工短接点方式进行试验(8) 模拟通入80%UN直流电压进行直流回路整组联动试验，包括保护装置及断路器跳、合闸三、在微机继电保护装置的检验中为防止损坏芯片应注意哪些问题？（至少列出5点）（15分）答：(1)微机继电保护屏(柜)应有良好可靠的接地，接地电阻应符合设计规定。

使用交流电源的电子仪器(如示波器、频率计等)测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏(柜)在同一点接地。

(2)检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏(柜)在同一点接地。

(3)用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施。

(4)只有断开直流电源后才允许插、拔插件。

(5)拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片后应经第二人检验确认无误后，方可通电检验或使用。

继电保护考试题库及答案一、选择题1. 继电保护的主要作用是（）。

A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案：D2. 下列哪种故障不适宜采用继电保护装置进行保护？（）A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案：D3. 下列哪个元件的继电保护装置一般采用电流保护？（）A. 发电机B. 变压器C. 线路D. 电动机答案：C4. 下列哪个保护属于主保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案：B5. 下列哪个保护属于后备保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案：A二、判断题1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。

（）答案：错误2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。

（）答案：错误3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。

（）答案：错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。

（）答案：正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。

（）答案：正确三、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用主要有以下几点：（1）保护电力系统设备安全，防止设备损坏。

（2）迅速切除故障，减轻故障对电力系统的影响。

（3）提高电力系统的稳定性。

（4）为电力系统运行提供必要的保护措施。

2. 简述过电流保护的工作原理。

答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。

其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。

3. 简述差动保护的工作原理。

答案：差动保护是利用电气设备两侧电流的差值进行动作的保护装置。

当设备两侧电流差值超过规定值时，保护装置动作，切断故障线路。

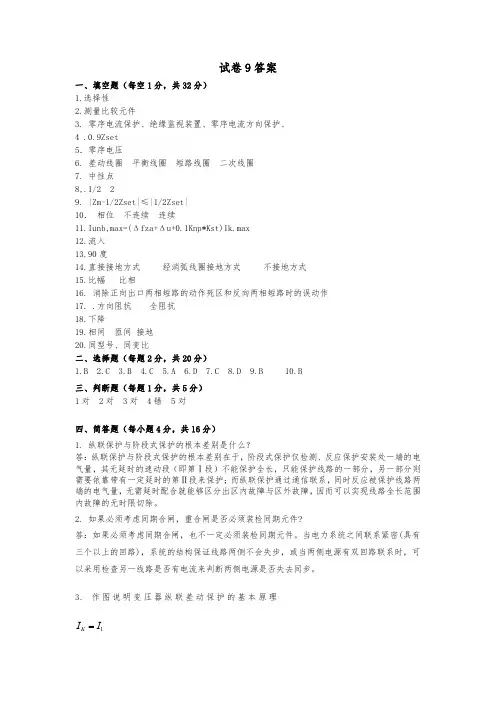

试卷9答案一、填空题（每空1分，共32分）1.选择性2.测量比较元件3.零序电流保护、绝缘监视装置、零序电流方向保护、4.0.9Zset5．零序电压6.差动线圈平衡线圈短路线圈二次线圈7.中性点8,.1/229.|Zm-1/2Zset|≤|1/2Zset|10．相位不连续连续11.Iunb,max=(Δfza+Δu+0.1Knp*Kst)Ik.max12.流入13.90度14.直接接地方式经消弧线圈接地方式不接地方式15.比幅比相16.消除正向出口两相短路的动作死区和反向两相短路时的误动作17..方向阻抗全阻抗18.下降19.相间匝间接地20.同型号、同变比二、选择题（每题2分，共20分）1.B2.C3.B4.C5.A6.D7.C8.D9.B 10.B三、判断题（每题1分，共5分）1对2对3对4错5对四、简答题（每小题4分，共16分）1.纵联保护与阶段式保护的根本差别是什么？答：纵联保护与阶段式保护的根本差别在于，阶段式保护仅检测、反应保护安装处一端的电气量，其无延时的速动段（即第Ⅰ段）不能保护全长，只能保护线路的一部分，另一部分则需要依靠带有一定延时的第Ⅱ段来保护；而纵联保护通过通信联系，同时反应被保护线路两端的电气量，无需延时配合就能够区分出区内故障与区外故障，因而可以实现线路全长范围内故障的无时限切除。

2.如果必须考虑同期合闸，重合闸是否必须装检同期元件?答：如果必须考虑同期合闸，也不一定必须装检同期元件。

当电力系统之间联系紧密(具有三个以上的回路)，系统的结构保证线路两侧不会失步，或当两侧电源有双回路联系时，可以采用检查另一线路是否有电流来判断两侧电源是否失去同步。

3.作图说明变压器纵联差动保护的基本原理1I I K原理：流进差动继电器的电流为：变压器正常运行和外部短路时：021=-=I I I K ,差动继电器KD 不动作，变压器内部短路时：1I I K =（单侧电源时）或12I I K =(双侧电源时)，差动继电器KD 动作。

一. 单选题（共50题,共50分）1. 变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及（）等。

（1分）2. 定时限过电流保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠13. 某10kV系统输电线路安装了反应故障时电流增大的过电流保护，保护整定电流值为5A，线路末端短路最大三相短路电流为15A，线路末端短路最小两相短路电流为10A，该保护的灵敏系数为（）。

（118. 按90°接线的功率方向继电器，当线路正方向发生三相相间短路时，若线路短路阻抗角为60°，为使继22. 高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( )为载波27. 发电机采用低电压过电流保护与采用复合电压过电流保护进行比较，其结果是（）。

（128. 输入到微机保护装置中的电压互感器二次电压信号，可通过（）变换为满足模数转换器输入范围要求的电压信号。

（1分）30. 保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的33. 变压器装设的过流保护，是变压器（）。

（1分）39. 微机保护数据采集系统包括电压形成、模拟滤波器、采样保持、多路转换、（）等功40. 变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及（）等。

（1分）43. 当发电机定子绕组为双星形接线，且中性点侧有6个引出端子时，匝间短路保护采用(44. 横联差动方向保护可作为（）的主保护。

（1分）46. 微机保护中整定值的输入和修改、对微机主系统的检查等工作通过（）实现。

（147. 大容量发电机每相有两个并联分支，每个分支的匝间或分支之间的短路，称为（）。

（1二. 多选题（共5题,共5分）1. 某变压器差动保护采用带速饱和变流器的差动继电器，当空载合闸时，由于变压器容量较三. 判断题（共25题,共25分）2. 汽轮发电机失磁后，只要发电机母线电压或系统电压不低于规定值，失磁保护就不必很快动作于跳闸。

2016年继电保护复习重点2016继电保护试卷题型为填空题20*1’ (20%)、简答题5*6’(30%)、论述分析题3*10’(30%)、计算题1*20’（20%）主要复习大纲如下：1.继电保护装置的定义答：继电保护装置指能反应电力系统中的电气设备发生故障时不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.主、后备保护定义答：主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

3.电力系统故障类型答：三相短路、两相短路、两相接地短路、单相接地短路。

危害：三相短路>两相接地短路>两相短路>单相接地短路概率：三相短路<两相接地短路<两相短路<单相接地短路4.保护装置的构成答：继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成5.继电保护四性及其含义答：可靠性：可靠性包括安全性和信赖性。

其主要取决于保护装置本身的制作质量、保护回路的连接和运行维护的水平。

选择性：指保护装置动作时，在最小的区间内将故障从电力系统中断开，最大限度的保证系统中无故障部分仍能继续安全运行。

速动性：指尽可能地切除故障，以减少设备及用户在大短路电流、低电压下运行时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。

灵敏性：指对于其保护范围内发生故障或不正常运行状态的反应能力。

6.返回系数定义答：返回电流与动作电流的比值称为继电器的返回系数。

电流继电器的返回系数一般取值为0.85-0.97.最大运行方式、最小运行方式答：最大运行方式：在相同地点发生相同类型短路时流过保护安装处的电流最大，对应系统等值阻抗最小。

最小运行方式：在相同地点发生相同类型短路时流过保护安装处的电流最小，对应系统等值阻抗最大。

广东工业大学华立学院试卷（A ）参考答案及评分标准课程名称: 电力系统继电保护一、客观题 30分(二、简答题（20分，每小题5分，共4小题） 1、（5分）零序电压滤过器的作用是为了获得零序电压，即它的输入时三相电压，而其输出只与输入电压中的零序电压成正比。

构成依据： CB A 0U U U U 3 ++= 组成元件：采用三个单相电压互感器，一次侧Y 形连接，二次侧接成开口三角形，从开口处可获得零序电压。

或从一次侧以Y 形连接三相的五柱互感器的二次侧开口三角形出获得零序电压。

2、（5分）当变压器油箱内发生各种短路故障时，由于短路电流和短路点电弧的作用，变压器油和绝缘材料受热分解，产生大量气体，从油箱流向油枕上部。

故障愈严重，产生的气体越多，流向油枕的气流和油流速度也越快，利用这种气体来实现的保护称为气体保护。

3、（5分）输电线路纵联差动保护就是用某种通信通道将输电线路两端的保护装置纵向连接起来，将一端的电气量（电流、功率的方向）传送到对端，将两端的电气量比较，以判断故障是否在本线路范围内，从而决定是否切断被保护线路。

4、（5分）高频闭锁方向保护是以通过高频通道按故障起动传送闭锁信号方式，间接比较被保护线路两端的功率方向，以判断是被保护范围内部故障还是外部故障。

三、分析题（20分） 1、（10分）(1) ①→b 线，②→c 线，③→c 线，④→a 线，⑤→a 线，⑥→b 线，（3分）(2) 电压互感，Y/星，断路器跳闸，断开断路器主触点从而断开被保护的一次线路；以及断开辅助触点令继电保护元件返回复位。

（4分） (3) 功率方向, 或, 与 (3分)2、（10分）(1)KA2, KT1, KS2 (3分)(2) 断路器的辅助触点， 断开，信号， 小于， 利用本身的0.06～0.08s 延时，以增大保护的固有动作时间，躲过管型避雷器放电引起保护误动作。

(5分) (3) 电流互感器, 0 (2分)四、综合题（30分） 1、（20分）(1)保护1的无时限电流速断一次动作电流整定计算: （4分）继电器动作电流 ；(2) 保护1的时限电流速断保护整定计算（6分）先求出相邻线路保护2的无时限电流速断一次动作电流保护1的时限电流速断一次动作电流继电器动作电流动作时限为： 灵敏度校验（3）过电流保护整定计算（10分） 保护1的过电流保护动作电流：(3)max .2.I 2.K rel oper I K I =A3002084125.1=⨯I 2.oper II 1.I K I rel oper =A645223001.15=⨯=II1.oper II1..I n K ITA con oper g =A 1.33400/52645==(3)m ax..I 1.N K rel operI K I =6750A 540025.1=⨯=I1.oper I 1..I n K I TA con oper g =A4.84400/56750==0.5s t t t I 2II1=∆+= 1.3.54126454080II .1(2)min..1>===oper k sen I I K继电器动作电流动作时限为灵敏度校验：作本线路的近后备保护作NQ 线路的远后备保护作变压器线路的远后备保护灵敏度不符合要求，为提高灵敏度采用如图4.2两相三继电器接线，即加接KA7，这样可将灵敏度提高一倍，满足灵敏度要求，即：2、(1) 不完全星形 （1分）(2) KA1， KA2，KS1 （3分） (3) 7.94，84.4，3.0，0.5， 7.94为提高变压器线路后备保护的灵敏度。

电力职业技能<<继电保护>>技师理论试题库一、选择题(请将正确答案的代号填入括号内,每题1分,共180题)1、RLC串联电路的复阻抗Z=（）Ω。

（A）R+ωL+1/ωC；（B）R+ L+1/C；（C）R+jωL+1/jωC；（D）R+j(ωL+1/ωC)。

答案:C2、产生过渡过程的外因是（）。

（A）电路中有储能元件；（B）电路断开；（C）电路关闭；（D）换路。

答案:D3、互感电动势的大小和方向，用（）分析。

（A）楞次定律；（B）法拉第电磁感应定律；（C）右手定则；（D）左手定则。

答案:B4、三个相同的电阻串联总电阻是并联时总电阻的( )。

(A)6倍；(B)9倍；(C)3倍；(D)1／9。

答案:B5、为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的( )。

(A)1／100；(B)1／99；(C)99倍；(D)100倍。

答案:B6、并联电路的总电流为各支路电流( )。

(A)之和；(B)之积；(C)之商；(D)倒数和。

答案:A7、两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡( )。

(A)发热量大；(B)发热量小；(C)与功率较小的发热量相等；(D)与功率较小的发热量不等。

答案:B8、一个线圈的电感与( )无关。

(A)匝数；(B)尺寸；(C)有无铁芯；(D)外加电压。

答案:D9、用万用表检测二极管时，应使用万用表的( )。

(A)电流档；(B)电压档；(C)1kΩ档；(D)10Ω档。

答案:C10、电压表的内阻为3kΩ最大量程为3V，先将它串联一个电阻改装成一个15V的电压表，则串联电阻的阻值为（）kΩ。

（A）3；（B）9；（C）12；（D）24。

答案:C11、有一块内阻为0.15Ω最大量程为1A的电流表，先将它并联一个0.05Ω的电阻则这块电流表的量程将扩大为（）A。

（A）3；（B）4；（C）2；（D）6。

答案:B12、全波整流电路如图A-1所示，当输入电压u1为正半周时，( )。

电力企业继电保护专业技能鉴定考试问答题精选(附答案）1．对于电流继电器如果返回系数不合格，应怎么进行调整？答：1）改变舌片的起始角和终止角。

舌片起始位置离开磁极的距离越大，返回系数愈小，反之系数愈大，舌片的终止位置与磁极的间隙愈大返回系数愈大；反之，返回系数愈小。

2）不改变舌片的起始角和终止角，而变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的，该距离越大返回系数也越大；反之返回系数越小。

3）适当调整触点压力也能改变返回系数，但应注意触点压力不宜过小。

2．对新安装的差动保护在投入运行前应做哪些试验？答：（1）必须进行带负荷测相位和差电压（或差电流），以检查电流回路接线的正确性。

在变压器充电时，将差动保护投入。

带负荷前将差动保护停用，测量各测各相电流的有效值和相位；测各相差电压（或差电流）。

（2）变压器充电合闸5次，以检查差动保护躲励磁涌流的性能。

3．变压器中性点间隙接地的接地保护是怎样构成的？答：变压器中性点间隙接地的接地保护采用零序电流继电器与零序电压继电器并联方式，带有0.5S的限时构成。

当系统发生接地故障时，在放电间隙放电时有零序电流，则使设在放电间隙接地的一端的专用电流互感器的零序电流继电器动作；若放电间隙不放电，则利用零序电压继电器动作。

当发生间歇性弧光接地时，间隙保护共用的时间元件不得中途返回，以保证间隙接地保护的可靠动作。

4．继电保护快速切除故障对电力系统有哪些好处？答：快速切除故障的好处有：（1）提高电力系统的稳定性。

（2）电压恢复快，电动机容易自启动并迅速恢复正常，从而减少对用户的影响。

（3）减轻电气设备的损坏程度，防止故障进一步扩大。

（4）短路点易于去游离，提高重合闸的成功率。

5．线路重合成功率和重合闸装置重合成功率有什么区别？哪种重合成功率高？答：线路重合成功率是指线路两侧都重合成功恢复线路送电的成功率；重合闸装置重合成功率是指重合闸装置本身的重合成功率。

继电保护考试题库及答案1、【单选题】三段式电流保护中定时限过电流保护的特点为( )。

（C ）A、无动作延时,通过动作电流的整定保证选择性,只能保护线路始端一部分B、带有短延时,通过动作电流的整定和短延时保证选择性,可以保护线路全长C、带有较长延时,通过动作电流间的灵敏度配合、动作时限的配合保证选择性,能够保护本线路的全长和相邻线路的全长2、【单选题】中性点不接地系统通常采用接地选线和( )的方式实现单相接地保护。

（C ）A、零序电流I段保护B、零序电流II段保护C、绝缘监视3、【单选题】中性点直接接地系统发生接地故障,在三相中将产生( )的零序电压。

（C ）A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】二次系统中,由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成,实现电力系统故障和异常运行时的自动处理的系统称为( )。

（A ）A、继电保护及自动装置系统B、操作电源系统C、测量及监测系统5、【单选题】人工急救胸外挤压法应以每分钟约( )次的频率有节奏均匀的挤压，挤压与放松的时间相当。

（A ）A、100B、80C、606、【单选题】从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为( )。

（A ）A、配电网B、输电网C、电力网7、【单选题】作为电气工作者,员工必须熟知本工种的( )和施工现场的安全生产制度,不违章作业。

（B ）A、生产安排B、安全操作规程C、工作时间8、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中正电源采用的标号为( )。

（A ）A、101,201B、102,202C、400-599D、600-7999、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中负电源采用的标号为( )。

（B ）A、0-199B、200-300C、400-599D、600-79910、【单选题】变压器低电压起动的过电流保护由( )、电压元件和时间元件构成。

继电保护习题库及参考答案一、单选题（共30题，每题1分，共30分）1、微机保护具有信号测量、逻辑判断、( )等布线逻辑保护的功能。

A、硬件自检B、人机接口C、出口执行D、模数变换正确答案：C2、目前 10kV 电网采用的中性点接地低值电阻一般为( )。

A、10B、15C、200D、50正确答案：A3、电力系统中性点不接地系统发生单相接地故障时,三相线电压( )。

A、不对称B、对称C、某一线电压为 0 其余两线电压不变正确答案：B4、低压配电网中保护中性线代号为( )A、NB、PENC、PE正确答案：B5、低压配电网中性点接地方式采用( )A、经电抗接地B、直接接地C、经电阻接地D、经消弧线圈接地正确答案：B6、微机保护的基本构成包括硬件和( )A、模数变换B、逻辑判断C、软件D、人机接口正确答案：C7、高压电动机最严重的故障是( )将引起电动机本身绕组绝缘严重损坏、铁芯烧伤,造成供电电网电压降低,影响或破坏其他用户的正常工作。

A、相绕组的匝间短路B、过负荷引起的过电流C、定子绕组的相间短路故障正确答案：C8、对于容量在( )的油浸式变压器以及 400kVA 及以上的车间内油浸式变压器,应装设瓦斯保护。

A、800V 及以上B、800kV 及以下C、500kV 及以上D、500V 及以下正确答案：A9、能够使电流继电器开始动作的最小电流称为电流继电器的( )A、动作电流B、电流C、感应电流正确答案：A10、短路全电流中的最大瞬时值称为( )A、周期分量电流B、短路冲击电流C、非周期分量电流正确答案：B11、当电动机的容量小于 2MW 且电流速断保护不能满足灵敏度要求的电动机采用( )。

A、低电压保护B、纵差动保护C、起动时间过长保护正确答案：B12、电动机正序过电流保护可作为电动机的( )。

A、起动时间过长保护B、堵转保护C、对称过负荷保护正确答案：C13、电力系统在运行中发生各种类型短路故障时,将伴随着( )部分地区电压降低。

继电保护员技师考试题库一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监视电网运行状态C. 保护电力系统安全稳定运行D. 控制电力系统负荷2. 继电保护装置的类型通常根据什么来分类？A. 保护对象B. 保护范围C. 保护原理D. 以上都是3. 对于高压输电线路，通常采用哪种类型的继电保护？A. 过流保护B. 差动保护C. 短路保护D. 低频保护4. 差动保护的基本原理是什么？A. 比较电流的相位B. 比较电流的大小C. 比较电流的频率D. 比较电流的方向5. 在继电保护装置中，时间继电器的作用是什么？A. 提供保护动作的延时B. 测量电流的频率C. 测量电压的大小D. 控制保护装置的启动二、判断题6. 继电保护装置的灵敏度是指装置对故障的响应速度。

（）7. 继电保护装置的可靠性是指装置在正常运行条件下不误动作的能力。

（）8. 继电保护装置的快速性是指装置在故障发生后能立即动作。

（）9. 继电保护装置的选择性是指装置能够区分故障类型的能力。

（）10. 继电保护装置的稳定性是指装置在外部干扰下仍能正常工作的能力。

（）三、简答题11. 简述继电保护装置的基本组成。

12. 简述继电保护装置的设置原则。

13. 简述继电保护装置的调试步骤。

14. 简述继电保护装置的维护要点。

15. 简述继电保护装置故障处理的基本流程。

四、计算题16. 已知某输电线路的额定电流为200A，若发生短路时，继电保护装置的动作电流定为300A，请计算该继电保护装置的灵敏度。

17. 若某继电保护装置的动作时间为0.5秒，故障发生后，保护装置在0.3秒时开始动作，请计算该继电保护装置的快速性指标。

五、案例分析题18. 某变电站的10kV母线发生短路故障，请分析可能的故障原因，并提出相应的继电保护措施。

19. 某高压输电线路在运行过程中突然跳闸，请根据现场情况，分析可能的故障类型，并给出处理建议。

六、论述题20. 论述继电保护装置在现代电力系统中的重要性。
