电力系统基础知识大全PPT课件

  • 格式：ppt
  • 大小：4.21 MB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

电力系统基础知识培训教材PPT(共 61张)

电力系统基础知识培训教材PPT(共 61张)
电半径超过50km，联系较多发电厂的网络 超高压远距离输电网：电压等级为330kV~500kV的网络，其主要
任务是把远处发电厂生产的电能输送到负荷中心，同时还联系若 干区域电力网形成跨省、跨地区的大型电力系统
变电所：按其在电力系统中的地位分类
枢纽变电所： 中间变电所： 地区变电所： 终端电站所：
/kV 3
6
10 20 35 60 110 220 330 500 750
发电机 额定电压
/kV 3.15
6.30
10.50 13.80 15.75 18.0 20.0 22.0 24.0
电 力 变 压 器 额 定 电 压 /kV
一次绕组 二次绕组
3 及 3.15 6 及 6.30 10 及 10.5
4
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
变电
配电
用电
5
超高压远距 离输电网
变电所A：枢纽
500kV
220kV
区域电力网
变电所C：地方 110kV
地方电力网
变电所D：终端 10 kV
110
kV
变电所B：
35kV
中间
35kV
~
~
水力发电厂 火力发电厂
6
2、电力系统的电压等级
7
电力系统 额定电压
24
目前，中国有4座核电站11台机组运行 浙江秦山核电站 广东大亚湾核电站
江苏田湾核电站 中国在建中核电站
广东阳江核电站
辽宁红沿河核电厂
岭澳核电站
浙江南部的三门核电站 江西彭泽核电厂
•核电站特点：
a.消耗燃烧少 c.容量越大越经济

电力系统基础知识课件ppt

电力系统基础知识课件ppt

1.3
1．
供电系统的高压配电电压主要取决于当地供电电源电压以及高 压用电设备的电压、容量和数量等因素。中、 小型工厂采用的高压 配电电压通常为6～10 kV，从技术经济指标来看，最好采用10 kV配 电电压。由于同样的输送功率和输送距离条件下，配电电压越高， 线路电流越小，线路所采用的导线或电缆截面越小，因而采用10 kV 配电电压可以减少线路的初投资和金属消耗量，还可以减少线路的 电能损耗和电压损耗。从设备的选型及将来的发展来说，10 kV更优 于6 kV。 对于一些厂区面积大、负荷大且集中的大型厂矿，如厂区 的环境条件允许，可采用35～220 kV架空线直接深入工厂负荷中心 配电， 这样可以分散建立总降压变电所，简化供电环节，节约有色 金属， 降低功率损耗和电压损失。
2． 低压配电电压的选择
供电系统的低压配电电压一般采用220/380 V的标准电压 等级，但在某些特殊的场合如矿井，因负荷中心远离变电所， 为保证负荷端的电压水平故采用660 V电压作为配电电压， 这 样不仅可以减少线路的电压损耗，降低线路有色金属消耗量， 而且能够增加配电半径，提高供电能力，简化供配电系统。 另外，在某些场合，由于安全的原因，可以采用特殊的安全低 电压配电。
因此，载流导体大约经30 min后可达到稳定温升值，计算负荷
也就是半小时最大负荷。分别用P30、Q30、S30和I30表示有功计
算负荷、无功计算负荷、视在计算负荷和计算电流。
计算负荷是分析和设计供电系统的基础，是选择供电系统 导线、变压器、开关电器等设备的依据。如计算负荷过大， 则将使电器和导线电缆选得过大，造成投资和有色金属的浪费； 如计算负荷过小，又将使电器和导线电缆处于过负荷下运行， 增加电能损耗，产生过热，导致绝缘过早老化甚至烧毁。因此， 正确确定计算负荷意义重大。

《电力系统》PPT课件

《电力系统》PPT课件
➢电力负荷曲线：指某一段时间内负荷随时间变化的规律的曲
线。
第一章 电力系统概述和基本概念
➢有功功率(无功功率)日负荷曲线：表明系统有功功率或无功 功率负荷在一天24小时的变化规律。 ☺用途：制定各发电厂发电负荷计划及系统调度运行的依据。 ☺注意：无功功率与有功功率最大负荷不一定同时出现。 ➢有功功率年最大负荷曲线：表示一年内每月最大有功功率负
电网的接线方式 无备用接线：每个负荷只能从一个供电回路取得电能的开
式网。 包括：放射式接线，干线式接线和树状式接线。 优点：简单、经济。 缺点：可靠性低。
第一章 电力系统概述和基本概念
有备用接线：每个负荷至少能从两个不同供电回路取得电 能的网络。
包括：双回路供电网络、双端供电网络和环网。 特点：可靠性显著提高；但设备费用增加较多且运
➢变压器的额定电压：一次侧相当于用电设备，其额定电压 等于线路的额定电压；二次侧相当于发电机，其额定电压 较线路额定电压高10%。
☺ 注意：①当一次侧直接和发电机相连时，其额定电压等于 发电机额定电压； ②当变压器漏抗较小，或二次侧直接与用电设备相 连的厂用变压器，其额定电压可以只比线路电压高5%。
第一章 电力系统概述和基本概念
第二节 电力系统中性点的接地方式
指星形连接 的变压器或 发电机的中
性点
中性点接地
方
式
大 电 流 接 地 方 式
（需要断路器遮断单
相接地故障电流的）
①中性点有效接地方式 ②中性点全接地方式
③中性点经低电抗、中\低 电阻接地方式 ①中性点不接地方式
小
电
流
接
地
方
第一章 电力系统概述和基本概念
作业
220kV G

电力系统基础知识大全PPT课件

电力系统基础知识大全PPT课件
18
1.5 开关柜基础知识
高压开关设备的作用及意义
高压开关设备主要用于电力系统（包括 发电厂、变电站、输配电线路和工矿企业等用户） 的控制和保护，既可根据电网运行需要将一部分 电力设备或线路投入或退出运行，也可在电力设 备或线路发生故障时将故障部分从电网快速切除， 从而保证电网中无敌故障部分的正常运行及设备、 运行维修人员的安全。
隔离开关：属于特殊的刀闸，没有专门的灭弧装置，不能用来接通、切断负荷 电流和短路电流，只能在电气线路切断的情况下，才能进行操作。其主要作用 是隔离电源，使电源与停电电气设备之间有一明显的断开点。 高压断路器：不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当 系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它 具有相当完善的灭弧结构和足够的断流能力。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间 的电器，具有简单的灭弧装置，因此能通断一定的负荷电流和过负荷电流。但 是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进 行短路保护。
功率因素低的危害：增加线损，占用变压器容量，占用线路传 输容量，引起末端电压降低等。
三相不平衡的危害：增加线损；中性线电流增大导致中性点偏 移，引起电压偏相，影响用电设备安全；降低变压器利用率， 降低变压器使用寿命等。
15
1.4电力系统的额定电压及电压等级
额定电压是由国家规定的一种标准电压，是电气设备设计时所依据的电压值。 在这一电压下工作时，电气设备的技术经济性能指标能够达到最佳状态，保证 长期可靠运行。
17
1.5 开关柜基础知识
高低压配电设备定义
△ 配电设备是指各种在发电厂、变电站和厂矿企业的低压配 电系统中作动力、配电和照明的成套设备。 △ 常见的低压配电设备有：低压配电屏、开关柜、开关板、 照明箱、动力箱和电动机控制中心。 △ 常见的高压配电设备有：主要有高压熔断器、高压隔离开 关、高压负荷开关、高压断路器等。

电力培训ppt课件

电力培训ppt课件
种类
断路器主要分为空气断路器、油断路器、真空断 路器等。
工作原理
断路器的工作原理基于电流的热效应和电磁效应 ，通过自动切断电路来保护电力系统。
应用场景
断路器广泛应用于电力系统中，用于自动切断故 障电路、保护设备和人身安全。
输电线路
种类
输电线路主要分为架空输电线路、电缆输电线路等。
工作原理
输电线路的工作原理基于电磁感应原理，通过输送电能来满足负荷 中心的需求。
电力培训ppt课件
目录
CONTENTS
• 电力基础知识 • 电力设备与设施 • 电力系统设计与规划 • 电力安全与防护 • 电力故障分析与处理 • 电力节能与环保
01 电力基础知识
CHAPTER
电力系统的组成
01
02
03
04
发电厂
负责将各种形式的能源转化为 电能。
变压器
用于升高或降低电压，确保电 力传输的稳定。
应急运行方式
在特殊情况下，如设备故障或自然 灾害时，采取的非常规运行方式。
维护运行方式
为了维护设备或进行检修而采取的 运行方式。
02 电力设备与设施
CHAPTER
发电机组
种类
发电机组主要分为汽轮发 电机组、水轮发电机组、 风力发电机组等。
工作原理
发电机组的工作原理基于 电磁感应原理，通过旋转 磁场和导体之间的相对运 动来发电。
变电站选址与布局
根据电力负荷分布和网络拓扑结构，合理选择变电站的地 点和规模，优化变电站的布局，以满足电力系统的运行和 维护要求。
发电厂选址与布局
01
选址原则
根据地理环境、能源需求、环境保护等因素，制定合适的选址原则，如
靠近负荷中心、节约能源、减少环境污染等。

电力系统基础知识介绍ppt课件

电力系统基础知识介绍ppt课件

两家电网公司是国家电网公司、中国南方电网有限责任公司；
后汽轮机能带动的发电工机旋厂转，将，机械它能转的变成电基能；本生产过程是：燃料在锅炉中燃
后汽轮机带动发电机旋转，将机械能转变成电能；
烧加热水使成蒸汽，将燃料的化学能转变成热能， 77MPa，540度）、超临界压力发电厂（22.
合理利用动力资源、合理分配负荷、削峰填谷。
水利发电：
水力发电系利用河川、湖泊等位于高处具有位 能的水流至低处，将其中所含之位能转换成水轮 机之动能，再藉水轮机为原动机，推动发电机产 生电能。因水力发电厂所发出的电力其电压低， 要输送到远距离的用户，必须将电压经过变压器 提高后，再由架空输电路输送到用户集中区的变 电所，再次降低为适合於家庭用户、工厂之用电 设备之电压，并由配电线输电到各工厂及家庭用 户。
水 冲击水轮机旋转 带动发电机发电
水电厂分类：
坝后式：单独筑坝，厂房在坝后（三门峡）
堤坝式
河床式：厂房与坝一起（葛州坝）
水 引水式：河床坡度较大时 电 厂 混合式：兼有堤坝式与引水式
抽水蓄能水电厂
水力发电
水力发电厂图片
水资源：
蕴藏量： 6.8亿KW
水
可利用量：3.78亿KW
资 20世纪末，装机3.0亿KW，水电0.9亿KW

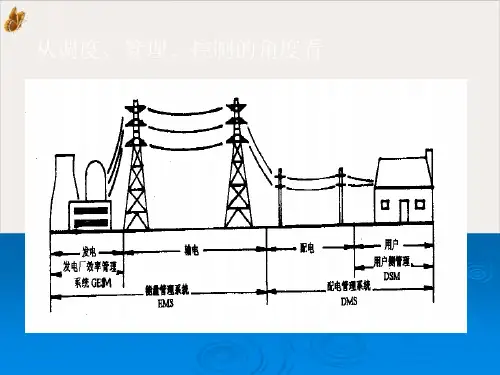

从调度、管理、控制的角度看
从电压等级的角度看
调 度 大 楼
电力调度：是电力系统内部的一个组织机构 即电网调度机构。也就是电网的 发电、供电、用电运行组织、指 挥、指导和协调中心。
从 发 电 到 用 户 的 供 电 过 程
发 电 厂
输 各电网中500KV（包括330KV）主网架逐步形成和壮大。
近年来面临严重缺电
去年缺电3500万KW，今年缺电2500万KW。电力建设滞后 于电力需求增长，电力供应总量不足，是造成电力供应逐 步紧张的根本原因。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电网：由10KV及以下的配电线路和配电变压器组成， 其作用是将电能送给各类用户。一般将3KV、6KV、 10KV的电压称为配电电压。
-
6
1.1什么是电力系统？
我国发电厂的发电机组输出额定电压为3.15～20KV。随着大型 发电厂的建成投产及输电距离的增加，为了减少线路能耗、压降， 以及节约有色金属和降低线路工程造价，必须经发电厂中的升压 变电所升压至35～500KV，再由高压输电线传送到受电区域变电 所，降压至6～10KV，经高压配电线送到用户配电变电所降压至 220/380V低压，供用电设备使用。
-
11
1.2 电力系统的特点
▲正常和故障状态的过渡过程十分短暂：必须借助自 动装置对电力系统进行控制，控制操作自动化程度高：
继电保护装置、远动装置、减载装置、同期装置等
▲电能生产与国民经济各部门和人民生活有着极为 密切的关系：社会政治经济影响巨大。负荷分类： 一 类负荷、 二类负荷、三类负荷
▲即时发电，即时使用，电能不能大量存储：电能的
每 个 用 户 一 般 不 得 超 过 1.3%
中 超 标 不 超 过 5min； 对测量方法和测量仪器作出规定；
提供不平衡度算法
-
14
1.3电能的质量指标
频率：
➢ 额定频率：
50Hz（国外：50 或 60Hz）
➢ 频率偏差：
±0.2Hz（≥3000MW系统）
±0.5Hz（＜3000MW系统）
动力系统： 在电力系统的基础上，把发电厂的动力部分（例如火电厂的锅炉、汽轮机和 水电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。
-
5
1.1什么是电力系统？
△ 通常，将发电厂电能送到负荷中心的线路叫输电线路。 △ 负荷中心至各用户的线路叫配电线路。 △ 负荷中心一般设变电站 。
输电网：由35KV以上的输电线路和与其连接的变电所 组成，其作用是将电能输送到各个地区的配电网或直 接送给大型企业用户。
生产、变换、输送、分配和使用是同时进行的。
P发 =P用＋P 频率f 频率表征电力系统有功功率的平衡 Q发 =Q用＋Q 电压V 电压则表征该处无功功率的平衡
-
12
1.2电力系统的特点
对电力系统运行的基本要求如下： （1）保证供电可靠性 （2）保证电能质量 （3）提高电力系统运行的经济性 （4）环境保护问题
-
13
1.3电能的质量指标
电压质量标准：过电压、欠电压影响用电设备安全运行
名称 供电电 压允许
偏差
电压允 许波动 和闪变
三相供 电电压 允许不 平衡度
允许限值
说明
35kV 及以上为正负 偏差 绝对值 之和不超 过 10%；
10kV 及以下三相供 电为7%； 220V 单 相 供 电 为 +7% ， -10%
220kV
区域电力网
变电所C：地方 110kV
地方电力网
变电所D：终端 10 kV
110
kV
变电所B：
35kV
中间
35kV
~
~
水力发电厂 火力发电厂
-
9
1.1什么是电力系统？
电力网：按电压等级的高低、供电范围的大 小的分类
地方电力网：电压等级在35kV及以下，供电半径 在20~50km以内
区域电力网：电压等级在35kV以上（一般为 110kV~220kV），供电半径超过50km，联系较多 发电厂的网络
超高压远距离输电网：电压等级为330kV~500kV 的网络，其主要任务是把远处发电厂生产的电能 输送到负荷中心，同时还联系若干区域电力网形 成跨省、跨地区的大型电力系统
-
10
1.1什么是电力系统？
变电所：按其在电力系统中的地位分类
枢纽变电所： 中间变电所： 地区变电所： 终端电站所：
衡 量 点 为 电 网 公 共 连 接 点 (PCC)， 取 实 测 95%概率值；
给出闪变电压限值和频度的关系曲线， 可以根据电压波动曲线查得允许值，并 给出算例；
对测量方法和测量仪器作出基本规定
各级电压要求一样；
衡 量 点 为 PCC， 取 实 测 95%概 率 值 或 正 常 允 许 2% ，短 时 不 超 过 4% ； 日 累 计 超 标 不 超 过 72 m in， 且 每 30m in
-
7
1.1什么是电力系统？
电力网：
按电压等级分类： ➢ 低压网：电压等级在1kV以下； ➢ 中压网：1～10kV； ➢ 高压网：高于10kV、低于330kV； ➢ 超高压网：低于750kV； ➢ 特高压网：1000kV及以上。
-
8
1.1什么是电力系统？
超高压远距 离输电网
变电所A：枢纽
500kV
输电
-
变电
配电
用电
3
1.1什么是电力系统？
发电厂
变电所
水轮机 发电机 升压变压器
水库
G~
输电线路
变电所 降压变压器
用户 用电设备
电力网 电力系统 动力系统
M~ M~
-
4
1.1什么是电力系统？
电力网： 电力系统中各种电压的变电所及输配电线路组成的统一体 。
电力系统： 由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设 备组成的统一体，以及为保证这些设施正常运行所需的继电保护和安全自动 装置、计量装置、电力通信设施、电网调度自动化设施等，称为电力系统。 发电厂：生产电能。 电力网：变换电压、传送电能。由变电所和电力线路组成。 配电系统：将系统的电能传输给电力用户。 电力用户：高压用户额定电压在1kV以上，低压用户额定电压在1kV以下。 用电设备：消耗电能。
国外：
±(0.1~0.2)Hz 或 ±0.5Hz
波形：
➢ 质量标准：
衡量点为供用电产权分界处或电能计量点
1． 电 压 波 动 ： 10kV 及 以 下 2.5% ; 35kV~110kV 为 2% ； 220kV 及 以 上 1.6% 2． 闪 变 V10： 对 照 明 要 求 较 高 ,0.4% (推 荐 值 ); 一 般 照 明 负 荷 ,0.6% (推 荐 值 )
电力系统基础 知识大全
-
1
主要内容Βιβλιοθήκη 1.概述 2.发电厂 3.变电站的一次接线 4.电力系统一次设备简介 5.变电站的二次接线 6.变电站综合自动化简介 7.配电管理系统DMS-组网结构
-
2
1、概述----1.1什么是电力系统？
电网调度
监测
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
