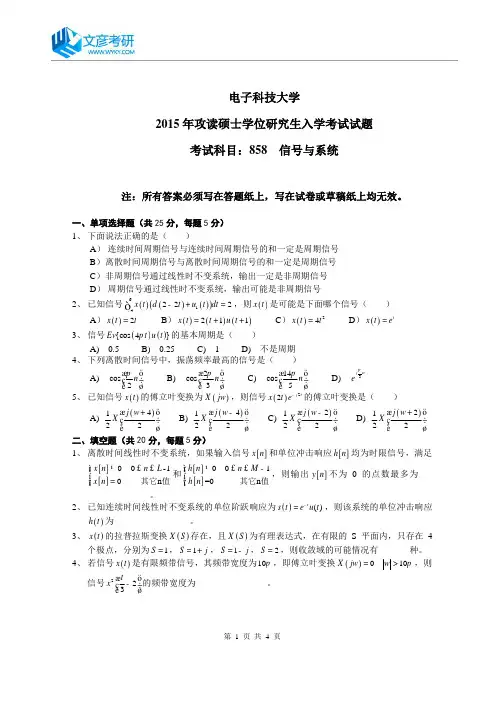

电子科技大学2015年攻读硕士学位研究生入学考试试题电子科技大学2016年硕士研究生入学考试初试自命题科目及代码汇总•111单独考试政治理论•241法语(二外)•242德语(二外)•243日语(二外)•244英语(二外仅日语方向) •288单独考试英语•601数学分析•602高等数学•613分子生物学•615日语水平测试•616公共管理综合•621英语水平测试•622心理学综合•623新闻传播理论•625宪法学•688单独考试高等数学•689西方行政史•690中国近现代史•691政治学原理•692数学物理基础•694生物学综合•694生物学综合•695口腔综合•804行政法与行政诉讼法学•805新闻传播实务•806行政管理综合•808金融学基础•809管理学原理•811大学物理•812地理信息系统基础•813电磁场与电磁波•814电力电子技术•815电路分析基础•818固体物理•820计算机专业基础•821经济学基础•824理论力学•825密码学基础与网络安全•830数字图像处理•831通信与信号系统•832微电子器件•834物理化学•835线性代数•836信号与系统和数字电路•839自动控制原理•840物理光学•845英美文学基础知识及运用•846英语语言学基础知识及运用•847日语专业基础知识及应用•852近代物理基础•853细胞生物学•854国际政治学•855辩证唯物主义和历史唯物主义•856测控通信原理•857概率论与数理统计•858信号与系统•859测控通信基础•860软件工程学科基础综合“电磁场与电磁波”试题 共 3 页 第 1 页电子科技大学2015年攻读硕士学位研究生入学考试试题考试科目:813 电磁场与电磁波注:所有答案必须写在答题纸上,做在试卷或草稿纸上无效。
一、填空题(每空2分,共30分)1. 在介电常数02.5e e =的电介质中,已知电场强度23V/m x y z E e x e y e z =++r r r r,则介质中的自由电荷体密度为r = 3C /m 、极化(束缚)电荷体密度为p r = 3C /m 。
电子科技大学2015年攻读硕士学位研究生入学考试试题电子科技大学2016年硕士研究生入学考试初试自命题科目及代码汇总•111单独考试政治理论•241法语(二外)•242德语(二外)•243日语(二外)•244英语(二外仅日语方向) •288单独考试英语•601数学分析•602高等数学•613分子生物学•615日语水平测试•616公共管理综合•621英语水平测试•622心理学综合•623新闻传播理论•625宪法学•688单独考试高等数学•689西方行政史•690中国近现代史•691政治学原理•692数学物理基础•694生物学综合•694生物学综合•695口腔综合•804行政法与行政诉讼法学•805新闻传播实务•806行政管理综合•808金融学基础•809管理学原理•811大学物理•812地理信息系统基础•813电磁场与电磁波•814电力电子技术•815电路分析基础•818固体物理•820计算机专业基础•821经济学基础•824理论力学•825密码学基础与网络安全•830数字图像处理•831通信与信号系统•832微电子器件•834物理化学•835线性代数•836信号与系统和数字电路•839自动控制原理•840物理光学•845英美文学基础知识及运用•846英语语言学基础知识及运用•847日语专业基础知识及应用•852近代物理基础•853细胞生物学•854国际政治学•855辩证唯物主义和历史唯物主义•856测控通信原理•857概率论与数理统计•858信号与系统•859测控通信基础•860软件工程学科基础综合电子科技大学2015年攻读硕士学位研究生入学考试试题考试科目:840 物理光学注:所有答案必须写在答题纸上,写在试卷或草稿纸上均无效。
一、选择题(每小题3分、共60分)1.可以用复振幅表示光波的条件是。
A. 线性运算B. 非线性运算C. 单色光D. 复色光2. 部分偏振光可以表示为。
A. 两正交线偏振光的叠加B. 线偏振光和圆偏振光的叠加C. 线偏振光和自然光的叠加D. 线偏振光和椭圆偏振光的叠加3. 自然光正入射到界面,其反射光为。
电子科技大学2015年攻读硕士学位研究生入学考试试题考试科目:832 微电子器件注:所有答案必须写在答题纸上,写在试卷或草稿纸上均无效。
一、填空题(共45分,每空1分)1、泊松方程的积分形式即是()定理,它的物理意义是:流出一个闭合曲面的电通量等于该闭合曲面围成的体积内的()。
2、PN结的扩散电容和势垒电容有很多不同之处。
例如:()只存在于正向偏压之下;()的正负电荷在空间上是分离的;()能用作变容二极管。
3、锗二极管和相同掺杂浓度、相同尺寸的硅二极管相比,其反向饱和电流更(),正向导通压降更()。
4、碰撞电离率是指每个载流子在()内由于碰撞电离产生的()的数目。
电场越(),材料的禁带宽度越(),碰撞电离率将越大。
5、温度升高时,PN结的雪崩击穿电压将(),这是因为温度升高将导致晶格振动加强,因而载流子的平均自由程()。
6、MOSFET用于数字电路时,其工作点设置在()区和()区;双极型晶体管用于模拟电路时,其直流偏置点设置在()区。
7、双极型晶体管的t b既是基区渡越时间,又是()电阻与()电容的乘积。
8、双极型晶体管的跨导代表其()电流受()电压变化的影响。
双极型晶体管的直流偏置点电流I E越大,跨导越();工作温度越高,跨导越()。
(第三、四个空填“大”或“小”)9、一般来说,双极型晶体管的几个反向电流之间的大小关系为:I ES()I CS;I CBO()I CEO;BV CBO()BV CEO;BV EBO()BV CBO(填“>”、“<”或“=”)10、当双极型晶体管集电极反偏,发射极开路时,发射极电流()零,发射结上的偏压()零。
(填“>”、“<”或“=”)11、增加双极型晶体管的基区宽度将()厄尔利电压,()基极电阻,()基区输运系数。
12、NMOS的衬底相对于源端应该接()电位。
当|V BS|增加时,其阈值电压将()。
(第二个空填“增大”、“减小”或“不变”)13、MOSFET的沟道载流子和位于半导体内的载流子相比,除受到()散射及电离杂质散射作用外,还会受到()散射,因此,通常沟道载流子的迁移率()体内载流子迁移率。
