机床电气控制系统

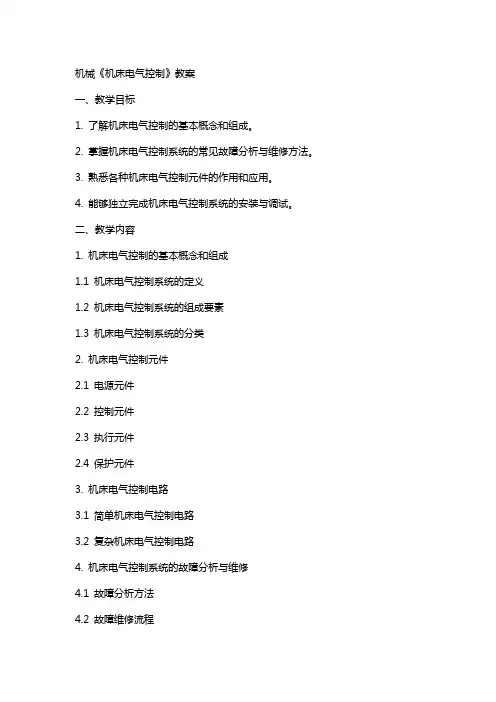

机械《机床电气控制》教案一、教学目标1. 了解机床电气控制的基本概念和组成。

2. 掌握机床电气控制系统的常见故障分析与维修方法。

3. 熟悉各种机床电气控制元件的作用和应用。

4. 能够独立完成机床电气控制系统的安装与调试。

二、教学内容1. 机床电气控制的基本概念和组成1.1 机床电气控制系统的定义1.2 机床电气控制系统的组成要素1.3 机床电气控制系统的分类2. 机床电气控制元件2.1 电源元件2.2 控制元件2.3 执行元件2.4 保护元件3. 机床电气控制电路3.1 简单机床电气控制电路3.2 复杂机床电气控制电路4. 机床电气控制系统的故障分析与维修4.1 故障分析方法4.2 故障维修流程4.3 常见故障案例分析5. 机床电气控制系统的安装与调试5.1 安装前的准备工作5.2 安装步骤与注意事项5.3 调试方法与流程三、教学方法1. 讲授法：讲解基本概念、原理、结构和维修方法。

2. 案例分析法：分析实际故障案例，提高学生分析问题和解决问题的能力。

3. 实操演示法：演示机床电气控制系统的安装与调试，增强学生的实践操作能力。

4. 小组讨论法：分组讨论故障案例，培养学生的团队合作意识。

四、教学资源1. 教材：《机床电气控制》2. 课件：机床电气控制基本概念、原理、结构和维修方法3. 视频资源：机床电气控制系统的安装与调试实操演示4. 故障案例：提供一批实际故障案例供学生分析五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况。

2. 实操考核：评估学生在实操过程中的操作技能和解决问题的能力。

3. 故障分析报告：评估学生对故障案例的分析能力和维修水平。

4. 期末考试：考察学生对机床电气控制基本概念、原理和结构的掌握程度。

六、教学安排1. 课时：共计32课时，包括理论教学和实践教学。

2. 教学计划：第1-8课时：讲解机床电气控制的基本概念和组成第9-16课时：介绍机床电气控制元件的作用和应用第17-24课时：分析机床电气控制电路的结构和功能第25-32课时：讲授机床电气控制系统的故障分析与维修方法，并进行实操演示七、教学重点与难点1. 教学重点：机床电气控制的基本概念和组成机床电气控制元件的作用和应用机床电气控制电路的结构和功能机床电气控制系统的故障分析与维修方法2. 教学难点：机床电气控制电路的分析与设计机床电气控制系统的故障诊断与维修技巧八、教学过程1. 导入：通过引入实际案例，引发学生对机床电气控制系统的兴趣。

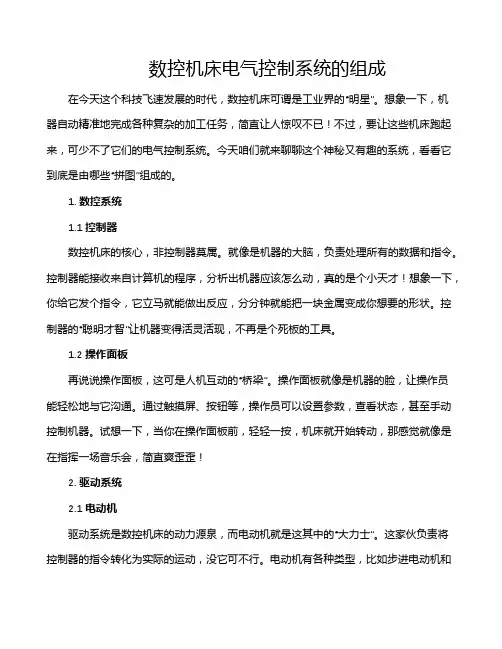

数控机床电气控制系统的组成在今天这个科技飞速发展的时代，数控机床可谓是工业界的“明星”。

想象一下，机器自动精准地完成各种复杂的加工任务，简直让人惊叹不已！不过，要让这些机床跑起来，可少不了它们的电气控制系统。

今天咱们就来聊聊这个神秘又有趣的系统，看看它到底是由哪些“拼图”组成的。

1. 数控系统1.1 控制器数控机床的核心，非控制器莫属。

就像是机器的大脑，负责处理所有的数据和指令。

控制器能接收来自计算机的程序，分析出机器应该怎么动，真的是个小天才！想象一下，你给它发个指令，它立马就能做出反应，分分钟就能把一块金属变成你想要的形状。

控制器的“聪明才智”让机器变得活灵活现，不再是个死板的工具。

1.2 操作面板再说说操作面板，这可是人机互动的“桥梁”。

操作面板就像是机器的脸，让操作员能轻松地与它沟通。

通过触摸屏、按钮等，操作员可以设置参数，查看状态，甚至手动控制机器。

试想一下，当你在操作面板前，轻轻一按，机床就开始转动，那感觉就像是在指挥一场音乐会，简直爽歪歪！2. 驱动系统2.1 电动机驱动系统是数控机床的动力源泉，而电动机就是这其中的“大力士”。

这家伙负责将控制器的指令转化为实际的运动，没它可不行。

电动机有各种类型，比如步进电动机和伺服电动机，每种都有自己的拿手绝活。

就像在打游戏，不同角色有不同的技能，而电动机就是为机床“加油”的那一位，让它能快准狠地完成各种任务。

2.2 驱动器接下来是驱动器，它就像电动机的“教练”，负责控制电动机的运行状态。

驱动器会根据控制器发来的信号，调整电动机的转速和方向，确保机床始终在正确的轨道上前行。

想象一下，如果电动机是个跑步运动员，那驱动器就是在旁边不停喊着“加油”的教练，让运动员能发挥出最佳水平，争取到达终点。

3. 反馈系统3.1 传感器反馈系统可是数控机床的“眼睛”，它的好坏直接影响到加工的精度。

传感器负责实时监测机床的运行状态，捕捉位置、速度等信息，然后把这些数据反馈给控制器。

机床电气控制机床电气控制，是指通过电气信号对机床的各个部件进行控制和调节的过程。

它是现代机床制造的重要组成部分，是机床自动化和智能化的实现必要手段。

机床电气控制的主要内容包括：电气传动系统、数控系统、机床保护系统等。

一、电气传动系统机床电气控制的重要组成部分是电气传动系统。

电气传动系统是指通过电气信号，对机床的电动机等执行元件进行调节，控制机床的动力输出，实现有效的加工作业。

电气传动系统分为两个部分：主轴驱动系统和进给系统。

主轴驱动系统是指控制主轴电动机的运转状态，以便实现高速、稳定的主轴转动。

当主轴电机正常工作时，它承担了机床的高精度加工和高负荷加工的任务，切削热能利用率较高，能够实现高水平的产品质量。

进给系统是指控制进给电机的转速、转矩、切削速度等参数，以实现对工件加工的控制。

进给控制系统的设计需要考虑到极限速度、车削速度、加工功率等多个参数，设置合理的控制范围和响应机制，确保加工的稳定性和安全性。

二、数控系统随着工业化和信息技术的不断发展，数控技术已经成为现代机床中不可或缺的一部分。

数控是指通过数字信号，对机床的运动、位置、加工参数进行精密控制，实现加工工艺的可编程、可执行和可监测。

数控系统主要包括CPU、执行器、编程器和显示器等。

CPU是数控系统的核心部分，是用于控制加工数据流、计算加工轨迹、调节加工参数的计算机芯片。

执行器是指数控系统中的动作控制器，用于控制机床的运动和加工过程。

编程器是用于将加工程序转换为数控程序的设备，包括数控语言、宏指令和参数化编程等。

显示器用于显示加工过程和加工结果的数控界面，包括图形界面和文字界面等。

三、机床保护系统机床保护系统是机床电气控制的重要组成部分，主要用于检测机床的运行情况和设备的状态，及时发现故障，保护设备的安全可靠运行。

机床保护系统主要包括以下几个方面：1、过流保护系统：用于检测主轴电机和进给电机的电流是否过大，超负荷时自动切断电源，保护电机和随之工件的损伤。

一、实验目的1. 了解机床电气控制的基本原理和基本方法。

2. 掌握机床电气控制系统的工作原理和调试方法。

3. 学会使用常用电气元件，并能根据实际需求进行电路设计。

4. 培养实际操作能力，提高对电气故障的判断和排除能力。

二、实验设备1. 机床电气控制系统实验台2. 常用电气元件：接触器、继电器、按钮、开关、熔断器等3. 仪器设备：万用表、示波器、电源等三、实验原理机床电气控制系统是机床的重要组成部分，其主要作用是实现机床的自动控制。

本实验主要研究机床电气控制系统的基本原理和调试方法。

1. 机床电气控制系统的工作原理：机床电气控制系统主要由电源、控制电路、执行电路和信号反馈电路组成。

电源为控制系统提供能量，控制电路实现对执行电路的控制，执行电路驱动机床运动，信号反馈电路将机床的运动状态反馈给控制电路。

2. 机床电气控制系统的调试方法：调试是确保机床电气控制系统正常运行的重要环节。

调试主要包括以下步骤：（1）检查电气元件是否完好，接线是否正确；（2）检查控制电路是否正确，确保控制信号能够正确传输；（3）检查执行电路是否正常，确保执行元件能够按照控制信号的要求工作；（4）检查信号反馈电路是否正常，确保反馈信号能够正确传输；（5）进行系统联调，检查整个控制系统是否正常运行。

四、实验内容1. 机床电气控制系统基本原理分析（1）分析机床电气控制系统的组成及各部分的作用；（2）了解常用电气元件的工作原理及特点；（3）掌握机床电气控制系统的工作原理。

2. 机床电气控制系统调试（1）根据实验台提供的电气元件和接线图，搭建机床电气控制系统；（2）检查电气元件是否完好，接线是否正确；（3）检查控制电路是否正确，确保控制信号能够正确传输；（4）检查执行电路是否正常，确保执行元件能够按照控制信号的要求工作；（5）检查信号反馈电路是否正常，确保反馈信号能够正确传输；（6）进行系统联调，检查整个控制系统是否正常运行。

3. 机床电气控制系统故障排除（1）分析机床电气控制系统常见故障及原因；（2）学会使用万用表、示波器等仪器设备检测电气元件和电路；（3）掌握故障排除方法，提高对电气故障的判断和排除能力。

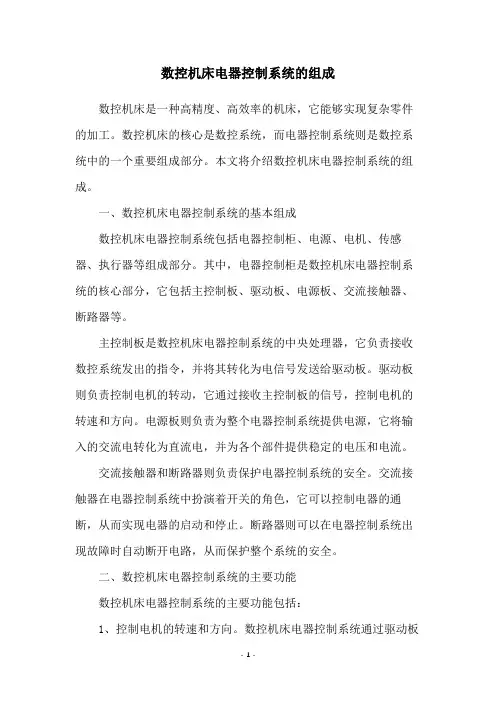

数控机床电器控制系统的组成数控机床是一种高精度、高效率的机床，它能够实现复杂零件的加工。

数控机床的核心是数控系统，而电器控制系统则是数控系统中的一个重要组成部分。

本文将介绍数控机床电器控制系统的组成。

一、数控机床电器控制系统的基本组成数控机床电器控制系统包括电器控制柜、电源、电机、传感器、执行器等组成部分。

其中，电器控制柜是数控机床电器控制系统的核心部分，它包括主控制板、驱动板、电源板、交流接触器、断路器等。

主控制板是数控机床电器控制系统的中央处理器，它负责接收数控系统发出的指令，并将其转化为电信号发送给驱动板。

驱动板则负责控制电机的转动，它通过接收主控制板的信号，控制电机的转速和方向。

电源板则负责为整个电器控制系统提供电源，它将输入的交流电转化为直流电，并为各个部件提供稳定的电压和电流。

交流接触器和断路器则负责保护电器控制系统的安全。

交流接触器在电器控制系统中扮演着开关的角色，它可以控制电器的通断，从而实现电器的启动和停止。

断路器则可以在电器控制系统出现故障时自动断开电路，从而保护整个系统的安全。

二、数控机床电器控制系统的主要功能数控机床电器控制系统的主要功能包括：1、控制电机的转速和方向。

数控机床电器控制系统通过驱动板控制电机的转速和方向，从而实现机床的运动。

2、控制机床的进给速度。

数控机床电器控制系统可以通过控制电机的转速和方向，从而控制机床的进给速度。

3、保护机床的安全。

数控机床电器控制系统可以通过交流接触器和断路器保护机床的安全，避免机床因电器故障而受到损坏。

4、监测机床的状态。

数控机床电器控制系统可以通过传感器监测机床的状态，从而实现机床的自动化控制。

三、数控机床电器控制系统的优点数控机床电器控制系统具有以下优点：1、高精度。

数控机床电器控制系统可以精确控制机床的运动，从而实现高精度的加工。

2、高效率。

数控机床电器控制系统可以实现机床的自动化控制，从而提高加工效率。

3、可靠性高。

数控机床电器控制系统采用模块化设计，各个模块之间相互独立，从而提高了系统的可靠性。

常用机床的电气控制1. 介绍机床是用来加工各种金属和非金属材料的设备。

在机床的工作过程中，电气控制起着至关重要的作用。

电气控制系统通常由多个电气元件和电路组成，用于控制机床的各个功能和动作。

本文将介绍常用机床的电气控制的基本原理和常见的电气控制元件。

2. 电气控制原理机床的电气控制原理是通过操纵电气信号来控制机床的各个功能和动作。

常用的电气控制原理包括开关控制原理、传感器控制原理和数控控制原理。

2.1 开关控制原理开关控制原理是通过机械开关或电磁开关来控制机床的各个功能和动作。

开关控制原理简单直接，适用于一些简单的机床。

例如，通过一个按钮开关来控制机床的启动和停止。

2.2 传感器控制原理传感器控制原理是通过感知机床的工作状态和环境变量来控制机床的各个功能和动作。

常用的传感器包括光电传感器、接近开关、温度传感器等。

例如，通过接近开关来感知工件位置，实现机床的自动送料功能。

2.3 数控控制原理数控控制原理是通过计算机数值控制来控制机床的各个功能和动作。

数控控制系统通常由计算机和运动控制卡等硬件组成，通过高速运算实现对机床的精确控制。

数控控制原理适用于复杂的机床，如铣床、钻床和刨床等。

3. 常见电气控制元件常见的电气控制元件包括开关、继电器、接触器、断路器、变压器和控制电缆等。

3.1 开关开关是最常见的电气控制元件之一，用于控制电路的通断。

常见的开关有按钮开关、转换开关和限位开关等。

按钮开关通常用于手动控制机床的启动和停止，转换开关用于切换机床的功能模式，而限位开关用于感知机床的位置和行程。

3.2 继电器继电器是一种电气控制元件，用于在电路中控制较大电流或电压。

继电器通常由电磁铁和触点组成，当电磁铁通电时，触点闭合或断开，从而控制电路的通断。

继电器可以用于控制机床的电机、灯光和报警等。

3.3 接触器接触器与继电器类似，也是一种用于控制较大电流或电压的电气控制元件。

接触器通常由电磁铁和触点组成，但与继电器不同的是，接触器的触点通常是常闭触点和常开触点的组合。

数控机床的电气控制系统设计在设计数控机床电气控制系统时，首先要明确设计目标。

通常情况下，设计目标包括以下几个方面：高精度：提高数控机床的加工精度是首要任务。

电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。

高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。

易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。

数控机床电气控制系统的组成部分主要包括以下几部分：主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。

控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。

传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。

操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。

数控机床电气控制系统的设计步骤和方法如下：根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。

根据设计要求选择合适的传感器和执行器，并布置在系统中。

依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。

考虑到安全性，进行线路的优化和安全防护措施的设计。

数控机床电气控制系统的优化措施可以从以下几个方面进行：采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。

提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。

增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。

模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。

某汽车制造企业采用数控机床进行零部件的加工。

为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。

经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。

常用机床的电气控制1. 引言机床是制造业中常见的设备，它被用于加工、成形和加工材料等工艺过程。

电气控制是机床工作的重要组成部分之一，通过电气控制，机床可以实现自动化和精确的加工操作。

本文将介绍常用机床的电气控制系统，包括主要的控制器、传感器和执行器等。

2. 机床电气控制系统机床电气控制系统主要由以下几部分组成：•控制器：控制器是机床电气控制系统的核心部分，它接收操作指令，并将其转化为控制信号。

常见的控制器有数控系统和可编程逻辑控制器（PLC）等。

•传感器：传感器用于感知机床工作状态和环境条件。

常见的传感器有接近传感器、压力传感器、温度传感器等。

传感器将感知到的信息转化为电信号，并传输给控制器。

•执行器：执行器根据控制信号，驱动机床进行相应的运动。

常见的执行器有电机、液压缸和气动缸等。

执行器将控制信号转化为机械能，从而使机床进行加工工作。

3. 数控系统数控系统是一种通过数字方式控制机床加工的系统。

它由数控设备、控制器、传感器和执行器等组成。

数控系统可以实现高精度、高效率的加工，广泛应用于各种机床中。

数控系统的控制器通常包括以下几个部分：•数控设备：数控设备是数控系统的用户界面，它通过输入加工程序和操作指令，向控制器发送控制信号。

数控设备可以是电脑、数控终端或专用的人机界面。

•控制器：数控系统的控制器接收数控设备发送的控制信号，并处理这些信号，生成控制指令。

控制器通常由计算机、数控信号处理器和接口电路等组成。

•传感器：传感器用于感知机床的工作状态和环境条件，如工件位置、速度和力等。

传感器将感知到的信息转化为电信号，并传输给控制器。

•执行器：执行器是根据控制信号驱动机床进行相应的运动。

常见的执行器有伺服电机、步进电机和液压系统等。

4. PLC控制系统可编程逻辑控制器（PLC）是一种通过编程方式控制机床的系统。

它由中央处理器、输入模块、输出模块和编程软件等组成。

PLC控制系统具有灵活、可靠和易扩展的特点，被广泛应用于自动化机床中。

机床电气控制与PLC1. 介绍机床电气控制是机床制造中的核心技术之一。

它涉及到机床运动控制、工艺控制、安全控制等方面的内容。

而在现代机床中，PLC（可编程逻辑控制器）作为一种常用的控制设备，被广泛应用于机床的电气控制系统中。

本文将介绍机床电气控制系统的基本原理、PLC的工作原理以及机床电气控制与PLC的应用。

2. 机床电气控制系统的基本原理机床电气控制系统是由电机、传感器、执行器、控制器等组成的系统。

其基本原理是通过控制器对电机、传感器、执行器等进行控制，从而实现机床的工艺控制、运动控制以及安全控制。

在机床电气控制系统中，电机作为输出装置，负责驱动工作台、主轴等进行运动。

传感器用于检测机床的运动状态、位置以及工件的尺寸等信息，并将其转化为电信号。

执行器则根据控制信号驱动相关的机构运动，如气缸、伺服电机等。

控制器则根据输入的信号进行逻辑运算和控制操作，实现对机床的精确控制。

3. PLC的工作原理PLC是一种专门用于工业自动化控制的硬件设备。

它的工作原理主要包括输入模块、中央处理器、输出模块等组成。

输入模块负责接收外部信号，如传感器的信号等，并将其转化为与PLC内部相兼容的信号。

中央处理器是PLC的核心部分，它对输入信号进行处理、判断，并根据预设的程序逻辑生成相应的输出信号。

输出模块则将处理后的信号输出到执行器，驱动相关的机构进行运动。

PLC的一个重要特点是可编程性，用户可以通过编程控制器内部的逻辑和功能，实现对机床电气控制系统的灵活调整和优化。

4. 机床电气控制与PLC的应用机床电气控制与PLC的应用广泛存在于各种机床中，如数控机床、自动化生产线等。

在数控机床中，PLC可以完成对机床的运动控制、工艺控制以及安全控制。

通过编写PLC的程序，可以实现对机床运动轨迹的精确控制，使其按照预定的路径进行运动。

同时，PLC还可以对机床的主轴转速、进给速度等进行调节，以满足对工件加工的要求。

此外，PLC还能监视机床的安全状态，当出现异常情况时，如过载、碰撞等，能够及时采取相应的措施保护机床和工作人员的安全。

《机床电气控制》教案一、教学目标1. 了解机床电气控制的基本概念、原理和组成。

2. 掌握机床电气控制线路的常见故障分析与维修方法。

3. 熟悉典型机床（如车床、铣床、磨床等）的电气控制系统。

4. 能够根据实际需求设计简单的机床电气控制线路。

二、教学内容1. 机床电气控制的基本概念1.1 机床电气控制系统的定义1.2 机床电气控制系统的组成2. 机床电气控制原理2.1 机床电气控制电路的基本环节2.2 机床电气控制电路的逻辑关系3. 机床电气控制线路的常见故障与维修3.1 故障诊断与维修方法3.2 常见故障案例分析4. 典型机床电气控制系统4.1 车床电气控制系统4.2 铣床电气控制系统4.3 磨床电气控制系统5. 机床电气控制线路的设计与调试5.1 设计原则与方法5.2 调试与验收三、教学方法1. 讲授：讲解基本概念、原理、故障分析与维修方法。

2. 案例分析：分析典型机床电气控制线路案例，引导学生学会分析与解决问题。

3. 实验操作：安排实验室实践，让学生动手操作，提高实际操作能力。

4. 小组讨论：分组讨论设计任务，培养学生的团队协作能力。

四、教学资源1. 教材：《机床电气控制》2. 实验室设备：机床电气控制实验台、故障模拟装置等。

3. 网络资源：相关论文、案例、设计软件等。

五、教学评价1. 课堂参与度：考察学生课堂提问、讨论、实验操作等情况。

2. 课后作业：布置相关题目，检验学生对知识的掌握程度。

3. 实验报告：评估学生在实验过程中的操作技能与问题解决能力。

4. 课程设计：评价学生对机床电气控制线路设计与调试的能力。

六、教学安排1. 课时：共计32课时，包括理论讲授16课时，实验操作10课时，小组讨论4课时，课程设计2课时。

2. 教学计划：第1-8课时：讲解机床电气控制的基本概念、原理和组成。

第9-16课时：学习机床电气控制原理，分析典型机床的电气控制系统。

第17-20课时：学习机床电气控制线路的常见故障与维修方法。
