隧道施工辅助作业.

隧道辅助施工措施施工方案隧道辅助施工措施施工方案一、前言本文档旨在详细介绍隧道辅助施工措施的施工方案。

为了确保隧道施工的顺利进行，我们将详细介绍辅助施工措施的设计、施工流程、安全措施以及质量控制等内容。

二、设计方案1. 现场勘察：根据工程要求，对施工场地进行细致勘察，包括地质情况、水文地质条件、气象条件等。

2. 辅助设施设计：根据勘察结果，设计辅助设施，包括支护结构、排水系统、通风系统等。

3. 施工方案设计：结合实际情况，制定隧道辅助施工方案，包括施工流程、施工方法、设备调配等。

三、施工流程1. 准备工作：包括场地清理、设备调试、材料准备等。

2. 辅助设施施工：依据设计方案，进行辅助设施的安装和调试，确保其正常运行。

3. 掘进工程：按照施工方案进行掘进作业，同时进行支护、排水和通风等工作。

4. 地下工程施工：包括地下通道、管道等工程的施工，按照施工方案进行操作。

5. 完工与验收：完成隧道施工后，进行完工验收，并进行相关测试。

四、安全措施1. 安全培训：对施工人员进行安全培训，强调施工现场的安全意识和操作规范。

2. 现场管理：严格遵守现场管理规定，建立科学的安全管理制度，确保施工安全。

3. 应急预案：制定针对可能发生的事故的应急预案，确保能够及时处理各类问题。

五、质量控制1. 质量要求：明确隧道施工的质量要求，包括尺寸、强度等指标。

2. 质量检验：按照像关标准进行质量检验，确保施工质量符合要求。

3. 质量记录：做好施工质量的记录工作，保留相关证明材料。

六、本文档所涉及附件如下：1. 隧道辅助施工设施设计图纸2. 隧道施工方案表格3. 隧道施工质量检验报告七、本文档所涉及的法律名词及注释：1. 土建工程施工安全规范：国家颁布的关于土建工程施工安全的法律法规。

2. 隧道工程施工质量验收规范：国家颁布的关于隧道工程施工质量验收的法律法规。

公路隧道辅助工程施工规范第一章总则第一条为规范公路隧道辅助工程的施工行为，确保施工质量、保障施工安全，根据国家相关法律法规，结合行业实际，制定本规范。

第二条本规范适用于公路隧道辅助工程的施工活动，包括隧道装饰、照明、通风、排水、消防等工程，涵盖隧道施工的各个环节。

第三条施工单位应当遵守国家相关法律法规、标准及本规范，认真组织施工，确保施工过程安全、质量。

第四条施工单位应当配备具有相关资质和经验的技术人员，确保施工活动符合技术要求，保证施工质量。

第五条施工单位应当建立健全施工组织管理体系，制定施工方案、质量检查计划等文件，确保施工有序进行。

第六条监理单位应当按照国家有关规定，对施工单位的施工活动进行监督检查，确保施工符合合同约定和相关标准。

第七条施工单位应当按照相关要求，做好施工前的准备工作，包括场地清理、设备调试等工作，确保施工顺利进行。

第八条施工过程中，施工单位应当做好安全防护措施，保证工地安全，预防事故的发生。

第九条施工单位应当采取必要的环保措施，保护施工周边环境，减少对周边环境造成的影响。

第十条施工单位应当严格遵守相关规定，做好施工记录和档案管理工作，确保施工过程的可追溯性。

第二章隧道装饰工程施工规范第十一条隧道装饰工程应当根据设计要求，选用合适的装饰材料，确保装饰效果和质量。

第十二条隧道装饰工程的施工过程中，应当按照设计要求，严格控制施工质量，保证装饰效果。

第十三条隧道装饰工程的施工单位应当对施工人员进行相关培训，确保施工技术符合要求。

第十四条隧道装饰工程的施工单位应当定期对施工现场进行检查，及时发现并解决存在的问题。

要求。

第十六条隧道装饰工程的施工单位应当对施工过程中产生的废弃物进行分类处理，确保环境卫生。

第十七条隧道装饰工程的施工单位应当做好施工记录和档案管理工作，确保施工过程的可追溯性。

第三章隧道照明工程施工规范第十八条隧道照明工程的施工单位应当按照设计要求选用合适的照明设备，确保照明效果和质量。

隧道施工辅助作业地下工程施工中，除了钻爆、出渣、支护和衬砌等基本作业外，还必须借助一些辅助系统为基本作业提供必要条件才能完成工程任务，这些系统的工作称为辅助工作。

辅助工作主要包括通风防尘、压气供应、施工供水与排水、供电、照明等。

一、施工通风任何地下工程施工时都需要通风，采用钻眼爆破法施工时尤为重要。

爆破时，炸药分解产生大量余热和有害气体，同时隧道内空气中氧气的含量相对下降；机械设备也将排出大量废气和热量；隧道穿过煤层或某些地层时还会放出CH4、H2S等气体；另外，钻眼、爆破、出渣、喷射混凝土等作业均会产生大量粉尘。

这些有害气体及粉尘对施工人员危害极大。

因此，施工通风应达到以下目的：供给新鲜空气；冲淡与排出有害气体；降低粉尘浓度；降低地下空间内温度；瓦斯（CH4）浓度不得大于0.5%（按体积计），否则必须按煤炭行业现行《煤矿安全规程》之规定办理。

（一）通风方式的选择施工通风方式应根据隧道的长度、掘进隧道的断面大小、施工方法和设备条件等诸多因素综合确定。

在施工中，有自然通风和强制机械通风两类。

其中，自然通风是利用洞内外的温差或风压来实现通风的一种方式，一般仅限于短直隧道（如500 m以下）、浅埋地下工程，且受洞外气候条件影响极大。

绝大多数地下工程施工应采用强制式机械通风。

《客货共线铁路隧道工程施工技术规程》（Q/CR 9653—2017）规定，隧道施工必须采用机械通风。

根据通风机的作用范围，机械通风分为主机通风和局部扇风机通风。

当主机通风不能满足隧道掘进要求时，应设置局部通风系统，风机间隔串联或加设另一路风管增大风量。

如有辅助坑道，应尽量利用坑道通风。

竖井及隧道施工时，可用主扇或局扇或主、局扇结合式通风。

通风方式应根据隧道长度、施工方法和设备条件等确定。

通风方式应针对污染源的特性，尽量避免成洞地段的二次污染，且有利于快速施工。

实施机械通风必须具有通风机和风道。

按照风道的类型和通风机安装位置，机械通风可分为管道式、巷道式和风墙式三种。

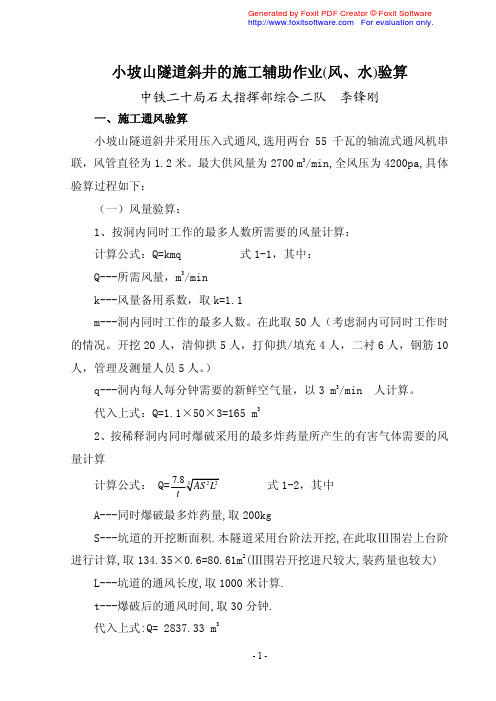

小坡山隧道斜井的施工辅助作业(风、水)验算中铁二十局石太指挥部综合二队 李锋刚一、施工通风验算小坡山隧道斜井采用压入式通风,选用两台55千瓦的轴流式通风机串联，风管直径为1.2米。

最大供风量为2700m3/m i n,全风压为4200p a,具体验算过程如下：（一）风量验算：1、按洞内同时工作的最多人数所需要的风量计算：计算公式：Q=k m q式1-1，其中：Q---所需风量，m3/m i nk---风量备用系数，取k=1.1m---洞内同时工作的最多人数。

在此取50人（考虑洞内可同时工作时的情况。

开挖20人，清仰拱5人，打仰拱/填充4人，二衬6人，钢筋10人，管理及测量人员5人。

）q---洞内每人每分钟需要的新鲜空气量，以3m3/m i n人计算。

代入上式：Q=1.1×50×3=165m32、按稀释洞内同时爆破采用的最多炸药量所产生的有害气体需要的风量计算计算公式： 式1-2，其中A---同时爆破最多炸药量,取200k gS---坑道的开挖断面积.本隧道采用台阶法开挖,在此取Ⅲ围岩上台阶进行计算,取134.35×0.6=80.61m2(Ⅲ围岩开挖进尺较大,装药量也较大) L---坑道的通风长度,取1000米计算.t---爆破后的通风时间,取30分钟.代入上式:Q=2837.33m33、按内燃机作业废气稀释所需的风量计算： 计算公式：Q =n jA 式1-3，其中 其中：n j ---洞内同时使用内燃机作业的总功率，本隧道内使用的全部内燃机包括：挖掘机一台，功率112k w ,装载机一台，功率154k w ,出渣卡车5部，功率为5×160=800k w ，混凝土运输车2部，功率为2×160=320k w .总功率为1386k w 。

如此多内燃机不可能同时在洞内作业，考虑到在出渣与浇筑混凝土同时进行的不利情况下，洞内同时使用的内燃机总功率取800k w （3部出渣车，一部混凝土运输车，一部装载机或挖机）。

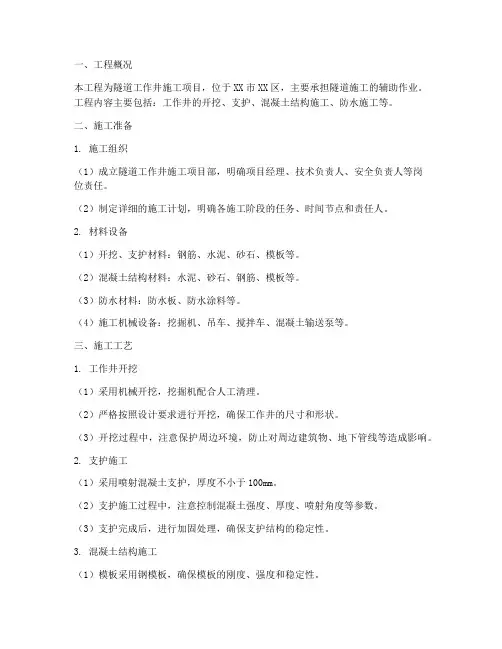

一、工程概况本工程为隧道工作井施工项目，位于XX市XX区，主要承担隧道施工的辅助作业。

工程内容主要包括：工作井的开挖、支护、混凝土结构施工、防水施工等。

二、施工准备1. 施工组织（1）成立隧道工作井施工项目部，明确项目经理、技术负责人、安全负责人等岗位责任。

（2）制定详细的施工计划，明确各施工阶段的任务、时间节点和责任人。

2. 材料设备（1）开挖、支护材料：钢筋、水泥、砂石、模板等。

（2）混凝土结构材料：水泥、砂石、钢筋、模板等。

（3）防水材料：防水板、防水涂料等。

（4）施工机械设备：挖掘机、吊车、搅拌车、混凝土输送泵等。

三、施工工艺1. 工作井开挖（1）采用机械开挖，挖掘机配合人工清理。

（2）严格按照设计要求进行开挖，确保工作井的尺寸和形状。

（3）开挖过程中，注意保护周边环境，防止对周边建筑物、地下管线等造成影响。

2. 支护施工（1）采用喷射混凝土支护，厚度不小于100mm。

（2）支护施工过程中，注意控制混凝土强度、厚度、喷射角度等参数。

（3）支护完成后，进行加固处理，确保支护结构的稳定性。

3. 混凝土结构施工（1）模板采用钢模板，确保模板的刚度、强度和稳定性。

（2）混凝土采用商品混凝土，保证混凝土的质量。

（3）混凝土浇筑过程中，注意控制浇筑速度、振捣密实度等参数。

4. 防水施工（1）采用防水板和防水涂料进行防水处理。

（2）防水板搭接处采用焊接连接，确保防水效果。

（3）防水涂料施工过程中，注意涂层厚度、均匀性等参数。

四、施工质量控制1. 严格按照设计要求和施工规范进行施工，确保工程质量。

2. 加强施工过程中的质量控制，对关键工序进行检验，确保各工序质量达标。

3. 对施工过程中的原材料、半成品、成品进行检验，确保材料质量合格。

4. 对施工过程中的质量事故进行及时处理，确保工程质量。

五、安全措施1. 制定详细的安全管理制度，明确各岗位的安全责任。

2. 对施工人员进行安全教育和培训，提高安全意识。

3. 施工现场设置安全警示标志，确保施工安全。

隧道辅助性施工措施施工方案范本一：正式风格1. 施工方案概述1.1 目的本施工方案旨在详细阐述隧道辅助性施工措施的实施步骤、时间计划和安全控制措施，确保施工过程中的顺利进行。

1.2 项目背景本项目是一座长隧道的新建工程，由于隧道在地下穿越的情况下，施工中需要使用辅助性施工措施来解决地下施工所面临的问题。

2. 辅助性施工措施的种类及方法2.1 掘进辅助性施工措施2.1.1 临时支撑体系2.1.2 前推辅助施工2.1.3 后拱辅助施工2.2 施工机械和设备2.2.1 掘进机2.2.2 工地运输车辆2.2.3 推进装置2.3 临时供电和照明系统2.3.1 供电系统2.3.2 照明系统3. 施工步骤及时间计划3.1 前期准备阶段3.2 隧道掘进阶段3.3 后续辅助施工阶段4. 安全控制措施4.1 确保人身安全4.2 防止环境污染4.3 预防火灾5. 附件本文档涉及的附件包括但不限于：5.1 工程图纸5.2 设备清单5.3 安全检查表6. 法律名词及注释本文所涉及的法律名词及注释包括但不限于：6.1 建设工程施工管理条例6.2 隧道工程施工安全规范范本二：轻松风格1. 概述这个施工方案的目的是为了在隧道施工过程中，为辅助性工程措施提供详细指导。

通过合理的时间计划和安全控制措施，确保施工过程的顺利进行。

2. 辅助性工程措施2.1 掘进辅助性施工措施这些措施包括临时支撑体系、前推辅助施工和后拱辅助施工等。

2.2 施工机械和设备为了实施辅助性工程措施，我们将使用掘进机、工地运输车辆和推进装置等设备。

2.3 临时供电和照明系统在施工过程中，我们将设置临时供电系统和照明系统，以确保工作区域的正常运行和照明。

3. 施工步骤及时间计划在施工过程中，我们将按照以下步骤和时间计划进行操作：3.1 前期准备阶段3.2 隧道掘进阶段3.3 后续辅助施工阶段4. 安全控制措施我们将采取以下安全控制措施来保障施工过程中的安全：4.1 确保人身安全4.2 防止环境污染4.3 预防火灾5. 附件为了更好地理解本施工方案，我们提供了以下附件：5.1 工程图纸5.2 设备清单5.3 安全检查表6. 法律名词及注释本文所涉及的法律名词及注释包括但不限于：6.1 建设工程施工管理条例6.2 隧道工程施工安全规范。

隧道工程辅助坑道施工规范一、横洞、平行导坑施工应符合现行《公路隧道施工技术规范》的有关规定。

平行导坑宜采用单车道断面，闭隔200m左右应设置一处错车道。

错车道的有效长度宜为1.5倍施工车辆的长度。

二、开挖前应妥善规划并完成斜井、竖井井口周边的截水、排水系统和防冲刷设施、斜井洞门、竖井锁口圈应及早施作。

三、开挖茼应检查斜井、竖井与正洞连接处的围岩稳定情况，应根据检查结果确定并实施超前预加固措施。

开挖后，应及时支护和监控量测。

四、斜井施工应符合下列规定：1、对于无轨运输斜井内运输道路，需要进行硬化处理，并采取防滑措施以保证安全。

对于长隧道斜井的无轨运输道路，综合纵坡不得超过10%。

而对于单车道的斜井，需要设置错车道以满足安全行车要求，并且错车道的长度需符合安全标准。

2、在无轨运输进洞的情况下，载物车辆的车速不得超过8km/h，空车车速不得超过15km/h。

而在出洞爬坡的情况下，车速不得高于20km/h。

3、在有轨运输井口，应该设置挡车器，并且专人负责管理。

同时，在挡车器下方5-10m处，在受到接近井底前10m的位置，应该各自设置一道防溜车装置。

长大斜井每隔100m应分别设置防溜车装置，并且井底与通道连接处需要设置安全索。

在车辆行驶时，严禁人员通行和作业。

4、有轨运输井身每30-50m应设置躲避洞，同时井底停车场的避车洞应设有专门的设备存放。

此外，井底附近的固定设备也应置于专用洞室。

5、斜井口、井下以及提升绞车都需要安装联络信号装置。

在每次提升、下放和停留时，都需要有明确的信号规定。

6、在斜井中牵引运输的速度不得超过5m/s，接近洞口和井底时，速度不得大于2m/s。

升降加速度也不得超过0.5m/s²。

7、斜井提升设备应按照规定安装符合要求的防止过卷装置、防止过速装置、限速器、深度指示器、警铃、常用闸和保险闸等保险装置。

8、斜井提升、连接装置和钢丝绳应符合安全使用的要求，并且需要定期进行检查。

隧洞施工辅助作业安全措施辅助作业主要指供水、供电、供风、通风排烟、排水、道路。

（一）危险源：空压机的压力罐、风管爆裂、高压水管爆裂、供电线路和配电设备漏电、水泵漏电、风机漏电、风筒着火、供电线路着火、道路失修、结构超限、交通失控。

（二）控制要点1、空压机压力必须定期标定，高压风管定期检查维修确保完好，防止爆裂。

2、高压水管定期检查维修确保完好，防止爆裂。

3、供电线路必须采用“三相五线”制，供电设备和供电线路必须按照设计方案实施。

洞内变压器和配电柜必须放置在设计指定的地点，并采取铁栅栏封闭，变压器洞室需做好防水、防潮措施。

所有供电设备和线路必须定期检查维修维护，防止漏电起火。

所有用电设备必须采用“一机一闸一漏电保户一接地”，防止漏电起火或漏电伤人。

4、供电线路和通风管分侧挂设，防止电路起火引起火灾。

电气焊作业时必须有隔离防护措施，防止风筒起火。

5、排水沟要畅通，防止积水损坏道路，影响交通。

反坡施工时，必须有足够的排水能力。

6、道路和轨道必须经常性检查和维护，确保平顺、畅通。

7、钻孔台架、喷锚台架、衬砌台车、压浆修补台架等必须留有足够的净空以利车辆通行，设置明显的界限标志，车辆通行时，机具材料及人员不得进入。

8、洞内所有运输车辆必须遵循统一的运输规则，接近或通过风门、较大坡度地段、洞口、横通道口、施工作业地段以及前面有障碍物时，必须减速鸣笛，必要时有专人指挥。

9、混凝土拌和站及钢材加工场地安全措施①混凝土拌和站级钢筋加工场地用20cm厚混凝土硬化场地，并设置排水沟、沉淀池、做到污水不外流，场地无积水。

②材料堆放必须采用下垫、上盖及防雨、防潮、防冻等措施。

③拌和站级钢筋加工场地设置操作规程。

④在雨季应加强巡查观测，如发现有异常应组织人员紧急撤离。

⑤场地内严禁外来人员入内。

洞内施工辅助作业4.3.4.1.洞内施工排水由于本隧道均从两端同时掘进，均为上坡施工，施工时为顺坡排水，在洞身一侧设临时排水沟，将水引至洞口集水井内，经沉淀池沉淀、净化处理后流入自然沟排走。

4.3.4.2.洞内供电我单位在每个掘进洞口附近修建一配电房，施工全部采用自发电。

洞内最大用电量为钻孔台车、喷锚机、通风机、抽水、照明等几种用电设备同时工作，通过计算最大用电量为350kw。

每个配电站房配备2台200kw的发电机。

4.3.4.3.洞内施工供风、通风与防尘鉴于本隧道的实际情况，经现场考察及审阅图纸后决定，该隧道施工供风、通风以管道通风为主，加强机械废气净化，减少污染源，并按我单位《降尘净毒工法》实施。

4.3.4.3.1.洞内高压供风施工供风采取在洞口侧安装22m3/min电动空压机3台组，建高压风站，通过ф150钢管接至各施工部位，由高压橡胶风管再连接到风动机具进行施工。

4.3.4.3.2.洞内施工通风（1）采用压入式通风排烟。

（2）隧道通风标准①洞内空气含氧量不得少于20%，并保证洞内施工人员每人每分钟能获得4m3的新鲜空气。

②粉尘允许浓度：每立方空气中，含有10%以上游离SiO2的粉尘必须在2mg以下。

洞内有害气体最高允许浓度（单位：PPm）CO: 0.0024%NO2: 0.00025%SO2: 0.0005%H2S: 0.00066%NH3: 0.004%CH4: 1%CO2: 1.5%洞内通风风速大于0.2m/s。

（3）风机、风管选型通过计算：各洞口选用一台88-1型风机（风量：1000m3/min，全压5000Pa，电机功率110KW）及ф1.5mWSFG型通风软管（全断面衬砌台车上加镀锌皮硬管，软式通风管过台车时由此换接渡过）。

（4）风机、风管安装及维护①安装风机洞外风机安装位置距洞口为25～30m，支架应稳固结实，保证风管、风机在同一直线上。

风机位于洞口外上风向位置，避免洞内压出废气循环进入风机形成二次污染。
