岩⼟⼯程勘察描述技术规程（勘察记录簿员必备）岩⼟⼯程勘察描述技术规程前⾔近年来，随着国家及岩⼟⼯程勘察⾏业⼀系列相关规的颁布，对岩、⼟的鉴定和编录提出了新的规定，描述容和精度要求也更加严格，公司原编制的⼯程地质勘察岩⼟现场描述规程，已经不能满⾜现今野外⼯作的需要。
为了推⾏和适应现⾏国家标准，统⼀规我院野外描述的程序和容，指导岩⼟⼯程勘察基础⼯作，保证取得第⼀⼿资料的详实、准确、可靠，特编制本技术规程。
本规程由总则、岩⽯描述、碎⽯⼟描述、粘性⼟及粉⼟描述、特殊⼟描述和附录等章节组成。
容主要包括描述员的⼯作职责和常见岩⼟的鉴定描述要点。
岩⼟⼯程勘察描述技术规程⽬次1 总则 (1)1.1 ⼀般规定 (2)1.2 量尺记录………………………………………1.3 取样与测试……………………………………………1.4 地下⽔…………………………………………………1.5 探井验收及编录………………………………………2 岩⽯描述………………………………………………………2.1⼀般规定………………………………………………2.2岩⽯的鉴定与描述………………………………………3 碎⽯⼟描述………………………………………………3.1⼀般规定………………………………………………3.2碎⽯⼟的鉴定与描述………………………………………4 砂⼟描述……………………………………………4.1⼀般规定………………………………………………4.2 砂⼟分类与描述………………………………………5 粉⼟描述5.1⼀般规定………………………………………………5.2 粉⼟的鉴定与描述…………………………………6 黏性⼟描述……………………………………………………6.1⼀般规定………………………………………………6.2粘性⼟的鉴定与描述…………………………………7 特殊性岩⼟描述……………………………………………………7.1 湿陷性⼟…………………………………7.2 红粘⼟…………………………………7.3 软⼟…………………………………7.4 混和⼟…………………………………7.5 填⼟…………………………………7.6 多年冻⼟…………………………………7.7 膨胀岩⼟…………………………………7.8 盐渍岩⼟…………………………………7.9 风化岩和残积⼟…………………………………7.10 污染⼟…………………………………附录A附录B 现场记录表附录C 触探试验记录表ccgec岩⼟⼯程勘察描述技术规程1 总则1.1⼀般规定1.1.1野外描述是岩⼟⼯程勘察⼯作基础容之⼀，应客观反映所揭露的地层属性和层位的分布，正确记录描述岩⼟对象的形状、特征及包含物等，为业资料分析整理提供准确完整的第⼀⼿资料。
岩土工程勘察中野外编录及岩土的野外鉴别岩土工程勘察中野外编录及岩土的野外鉴别1.野外编录中描述内容2.土的光泽反应，摇震反应，干强度和韧性的目力鉴别3.一般性土的野外鉴别4.岩石风化程度的野外鉴别5.钻探编录注意事项6.取水样注意事项连云港市建院工程勘察有限责任公司23年12月一、野外编录中描述内容：1.土的描述⑴粘土(粉质粘土)：颜色，状态，包含物，光泽反应，摇震反应，干强度，韧性，土层结构等。
⑵砂土：颜色，矿物组成，颗粒级配，颗粒形状，粘粒含量，湿度，密实度等。
⑶粉土：颜色，包含物，湿度，密实度，摇震反应，光泽反应，干强度，韧性。
⑷淤泥：颜色，状态，包含物，有无臭味（可初判有机质含量），结构性，有无层理等。
互层：薄层与厚层的厚度比大于1/3夹层：薄层与厚层的厚度比大于1/10—1/3夹薄层：薄层与厚层的厚度比小于1/10且多次出现，2.岩石的描述：地质名称，风化程度，颜色，主要矿物，结构构造，岩石的质量指标RQD。
RQD：75mm金刚石钻头，双层岩芯管取芯，每回次大于10cm 的岩芯段之与该回次进尺的比值。
RQD大于90好的，75—90较好，50—75较差，25—50差的，小于25极差。
二、光泽反应，摇震反应，干强度和韧性的目力鉴别。
(1)光泽反应：1.方法：用刀切土并抹过土面，观察其切面。
2.评价：光滑程度，粗糙程度，光泽反应。
3.一般土的情况：粘土：光滑，有油脂光泽，颗粒越细光泽越明显，粉质粘土：切面稍有光泽。
粉土：无光泽，粗糙。
(2)摇震反应⑴方法：把土搓成小球，（天然含水量接近饱和的土）放在手掌上左右摇晃，另一手震击该手，如土球表面有水渗出，并呈现光泽，但用手指捏土球时，水分与光泽很快消失。
⑵评价：迅速，中等，缓慢，无。
⑶一般土情况：粘土：无，粉质粘土：缓慢，粉土：中等—迅速。
⒊韧性：⑴方法：把土搓成约3mm的土条，（天然含水量略高于塑限）再搓成土团二次搓条⑵评价：低，中，高⑶一般情况：粘土：能再次搓条，指压不碎。

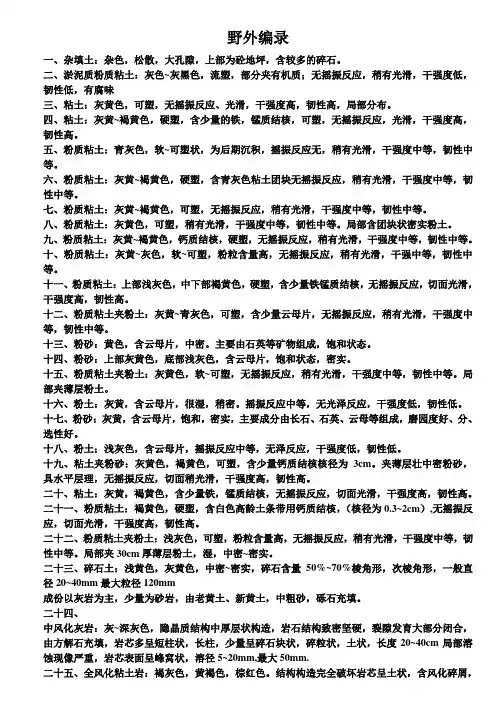

野外编录一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
工程勘察野外编录及描述岩石描述的顺序：名称、颜色、矿物成分、胶结物成分、结构、构造、风化程度、破碎程度（或裂隙发育程度及产状要素）。
对各类岩土描述颜色时，应将复色次色放在前，主色放后。
2. 岩浆岩：a、按结晶程度：全晶质、半晶质、玻璃质b、按组成岩石的结晶颗粒的相对大小：等粒、斑状c、按组成岩石的结晶颗粒的绝对大小：粗粒（粒径大于5mm）、中粒（粒径2~5mm）、细粒（0.2~2mm）、微粒（粒径小于0.2mm）主要构造由：块状、带状、流纹状、气孔状、杏仁状及流面线等。
3. 变质岩：d、结构：变晶结构、压碎结构、变余结构e、构造：片状、片麻状、带状、斑点、块状对岩石的裂隙一般应描述其性质、张闭、充填及其连塑性，岩石裂隙根据地质力学属性可分为：压性、张性、扭性、压扭性、张扭性。
根据裂隙宽度可分为：小裂隙（小于1mm）、中裂隙（介于1~5mm）、大裂隙（大于5mm）。
对岩层、断层及裂隙产状的记录内容应当包括：倾角、倾向、密度等。
4. 碎石土：粒径大于2mm的颗粒含量超过全重的50%的土。
描述内容及顺序为：名称、主要成份、成因类型、形状、颗粒级配、充填物成份性质及其百分比数、风化程度（坚固性）、密实度，对碎石土的成份的描述应指出碎块的岩石名称。
充填物为砂土时，应描述其密度、充填物为粘土时应描述其状态，并按其重量估计含量的百分比；无充填物：则研究其空隙大小，颗粒间的接触受否稳定。
密实度鉴别：a、密实：骨架颗粒含量大于总量70%，交错排列，连续接触，井壁稳定，铁镐挖掘困难。
b、中密：骨架颗粒含量介于60%~70%，交错排列，大部分接触，铁镐可挖掘，井壁有掉块现象，取出大颗粒处能保持凹痕面形状。
c、稍密：骨架颗粒含量小于总量的60%，排列混乱，大部分不接触，井壁坍塌，铁锹可挖掘。
5. 砂土：f、砾砂：粒径大于2mm占全重的25%~50%，四分之一以上的颗粒比麦和高粱粒大。
g、粗砂：粒径大于0.5mm超全重的50%，二分之一以上的颗粒比米粒小。

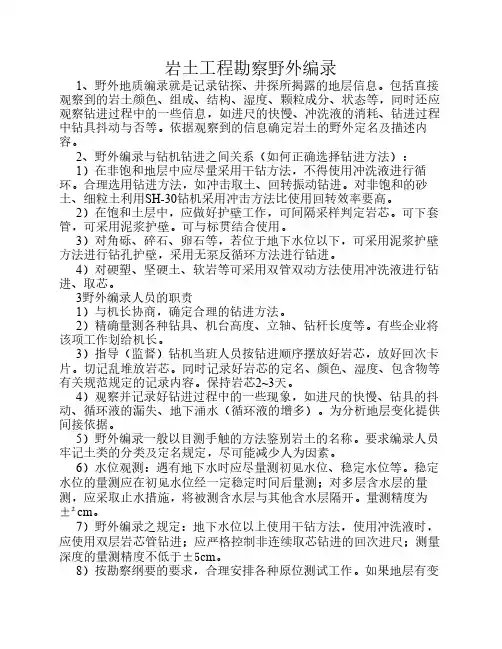

浅谈岩土工程勘察野外编录摘要：野外编录是地质勘察的重要部分，包括土体和岩体的野外分类和描述。
野外地质编录也是取得第一手地质信息资料的最基本、最基础的工作方法，直接关系到岩土工程勘察成果的质量，因此应引起高度的重视。
本文首先对岩土工程勘察野外编录进行了概述，然后分析了野外编录的主要内容，重点从钻探方法、各类岩土体的描述与鉴别等方面探讨了野外编录的方法及应注意的问题，最后对野外编录人员的素质提出了要求。
关键词：岩土工程勘察；野外编录；钻探；岩土；描述abstract: the field logging geological investigation is an important part of soil and rock mass, including the classification and description. field geological record is also obtain first-hand geological information of the most basic, the most basic work method, directly related to the quality of geotechnical engineering investigation results, so should cause a high degree of attention. in this paper, at first the geotechnical engineering field logging are reviewed, and then analysis the main content of the field logging, focus from drilling method, all kinds of rock body description and identification, this paper discussed the field logging method and the problems should be paid attentionto, the field logging personnel’s quality put forward requirements.keywords: geotechnical engineering; field logging; drilling; geotechnical; description中图分类号：tu992.01文献标识码：a 文章编号：2095-2104（2013）01-0000-00一、岩土工程勘察野外编录概述岩土工程勘察野外编录就是记录钻探、井探所揭露的地层信息。

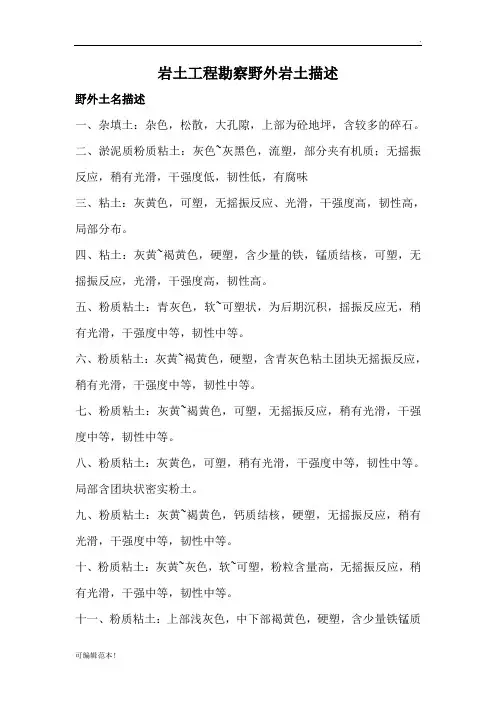

岩土工程勘察野外岩土描述野外土名描述一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

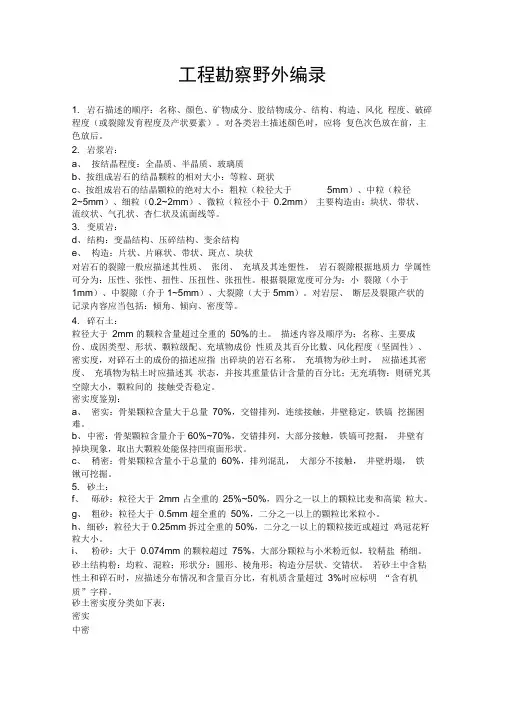

工程勘察野外编录1. 岩石描述的顺序：名称、颜色、矿物成分、胶结物成分、结构、构造、风化程度、破碎程度（或裂隙发育程度及产状要素）。
对各类岩土描述颜色时，应将复色次色放在前，主色放后。
2. 岩浆岩：a、按结晶程度：全晶质、半晶质、玻璃质b、按组成岩石的结晶颗粒的相对大小：等粒、斑状c、按组成岩石的结晶颗粒的绝对大小：粗粒（粒径大于5mm）、中粒（粒径2~5mm）、细粒（0.2~2mm）、微粒（粒径小于0.2mm）主要构造由：块状、带状、流纹状、气孔状、杏仁状及流面线等。
3. 变质岩：d、结构：变晶结构、压碎结构、变余结构e、构造：片状、片麻状、带状、斑点、块状对岩石的裂隙一般应描述其性质、张闭、充填及其连塑性，岩石裂隙根据地质力学属性可分为：压性、张性、扭性、压扭性、张扭性。
根据裂隙宽度可分为：小裂隙（小于1mm）、中裂隙（介于1~5mm）、大裂隙（大于5mm）。
对岩层、断层及裂隙产状的记录内容应当包括：倾角、倾向、密度等。
4. 碎石土：粒径大于2mm 的颗粒含量超过全重的50%的土。
描述内容及顺序为：名称、主要成份、成因类型、形状、颗粒级配、充填物成份性质及其百分比数、风化程度（坚固性）、密实度，对碎石土的成份的描述应指出碎块的岩石名称。
充填物为砂土时，应描述其密度、充填物为粘土时应描述其状态，并按其重量估计含量的百分比；无充填物：则研究其空隙大小，颗粒间的接触受否稳定。
密实度鉴别：a、密实：骨架颗粒含量大于总量70%，交错排列，连续接触，井壁稳定，铁镐挖掘困难。
b、中密：骨架颗粒含量介于60%~70%，交错排列，大部分接触，铁镐可挖掘，井壁有掉块现象，取出大颗粒处能保持凹痕面形状。
c、稍密：骨架颗粒含量小于总量的60%，排列混乱，大部分不接触，井壁坍塌，铁锹可挖掘。
5. 砂土：f、砾砂：粒径大于2mm 占全重的25%~50%，四分之一以上的颗粒比麦和高粱粒大。
g、粗砂：粒径大于0.5mm 超全重的50%，二分之一以上的颗粒比米粒小。
