GB713－2008《锅炉和压力容器用钢板》讲解内容GB713－2008《锅炉和压力容器用钢板》是对GB713－1997《锅炉用钢板》和GB6654—1996《压力容器用钢板》两个标准进行修订合并而成的。
这项工作从2005开始，到2007年完成。
2008年3月发布新标准，同年9月1日起实施。
锅炉及压力容器用钢板是重要产品，关系到生命财产安全，技术要求高，生产难度大。
标准的制修订工作难度也比较大，特别由原来已经执行多年的标准合并为一个标准难度更大。
为了做好两个标准的修订和合并工作，征求了一些有关单位的意见，调查标准的执行情况，查阅标准档案资料，收集了ISO、EN、JIS和ASTM等国际国外主要标准。
国外这方面的标准比较多，尤其是美国，ASTM有30多个压力容器用钢板标准，体系比较乱。
日本标准受美国的影响比较明显，JIS的锅炉及压容器用钢板标准也比较多，有11个。
EN和ISO压力容器用钢板标准的系列完整、分类清楚、数量不多。
EN10028压力容器用钢板包含7部分，即7个标准。
ISO9328压力容器用钢板包含5部分，比EN少2个标准，但内容与EN10028的内容是一样的，ISO 正火和调质钢板合订一个标准，TMCP控轧控冷钢也没有单独标准。
与国外比，国内压力容器用钢板标准少，不配套、有空缺。
GB713和GB 6654对应的国外标准主要有ISO9328－2、EN10028－2、JIS G 3115、JIS G 4109、ASTM A 299、ASTMA387。
对这些标准进行了分析对比，基本了解国内外标准情况和标准水平后，在原标准的基础上，结合国情和使用部门的要求，并参考国际国外标准，对原来两个标准进行修订和合并。
这次修订和合并标准的原则，是结合国情和用户的要求，EN10028－2：2002作为重要参照和采用的对象。
在新标准中引进国际国外标准中通用的、典型的国内已经生产使用的牌号，淘汰原标准中性能差的、用户不满意的牌号；反映国内冶炼和轧钢技术进步，降低硫、磷等杂质含量，提高钢的纯净度和性能指标，不断完善和提高标准水平，以满足使用要求。

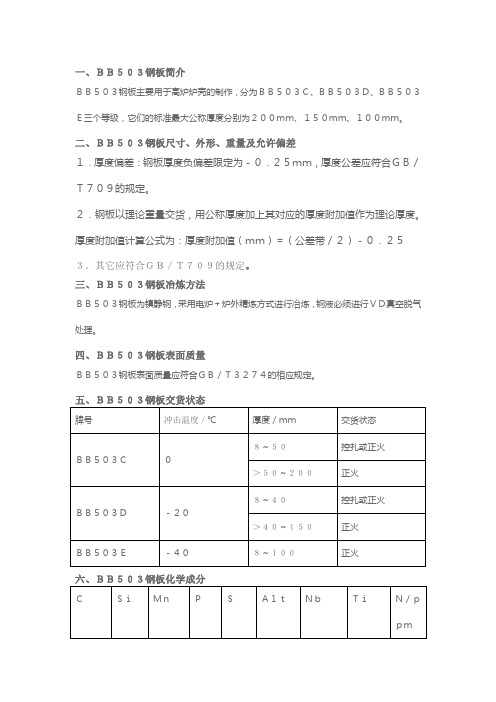

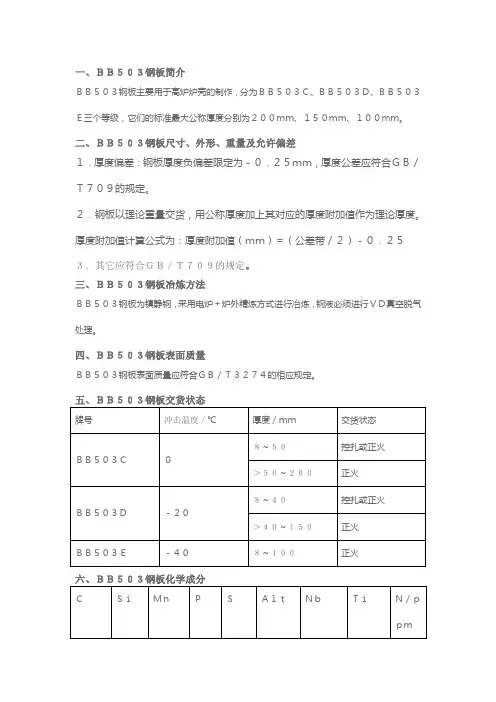

一、ＢＢ５０３钢板简介ＢＢ５０３钢板主要用于高炉炉壳的制作，分为ＢＢ５０３Ｃ、ＢＢ５０３Ｄ、ＢＢ５０３Ｅ三个等级，它们的标准最大公称厚度分别为２００ｍｍ、１５０ｍｍ、１００ｍｍ。
二、ＢＢ５０３钢板尺寸、外形、重量及允许偏差１．厚度偏差：钢板厚度负偏差限定为－０．２５ｍｍ，厚度公差应符合ＧＢ／Ｔ７０９的规定。
２．钢板以理论重量交货，用公称厚度加上其对应的厚度附加值作为理论厚度。
厚度附加值计算公式为：厚度附加值（ｍｍ）＝（公差带／２）－０．２５３．其它应符合ＧＢ／Ｔ７０９的规定。
三、ＢＢ５０３钢板冶炼方法ＢＢ５０３钢板为镇静钢，采用电炉＋炉外精炼方式进行冶炼，钢液必须进行ＶＤ真空脱气处理。
四、ＢＢ５０３钢板表面质量ＢＢ５０３钢板表面质量应符合ＧＢ／Ｔ３２７４的相应规定。
五、ＢＢ５０３钢板交货状态牌号冲击温度／℃厚度／ｍｍ交货状态８～５０控扎或正火ＢＢ５０３Ｃ０＞５０～２００正火８～４０控扎或正火ＢＢ５０３Ｄ－２０＞４０～１５０正火ＢＢ５０３Ｅ－４０８～１００正火六、ＢＢ５０３钢板化学成分ＣＳｉＭｎＰＳＡｌｔＮｂＴｉＮ／ｐｐｍ０．１２－０．１８０．３０－０．６０１．２５－１．６０≤０．０２０≤０．０１５０．０１０－０．０５００．０１０－０．０４５０．００８－０．０３５≤１００１．当在钢液中取Ｎ样失败时，允许在成品钢板上取Ｎ样，此时Ｎ≤１１０ｐｐｍ。
２．当Ｃｒ、Ｎｉ、Ｃｕ作为残余元素时，其含量应各不大于０．３０％，总和应不大于０．６０％。
３．成品钢板化学成分的允许偏差应符合ＧＢ／Ｔ２２２的相应规定。
七、ＢＢ５０３钢板的力学性能及工艺性能厚度／ｍｍ拉伸试验夏比Ｖ型冲击试验１８０˚弯曲试验ｂ＝３５ｍｍ屈服强度抗拉强度伸长率冲击功Ａｋｖ，Ｊ，纵向０℃－２０℃－４０℃常温≤１６≥３２５４９０－６１０≥２１≥４７≥４７≥４７≥３４ｄ＝２ａ＞１６－４０≥３１５ｄ＝３ａ＞４０－１００≥２９５＞１００－１５０≥２８５≥２０＞１５０－２００≥２７５≥１８。
压力容器、常压容器钢板壁厚计算选择和标准公式容器标准：《GB 150-2011 压力容器》《NB/T 47003.1-2009 钢制焊接常压容器》钢材标准：《GB 713-2008 锅炉和压力容器用钢板》－－GB 150碳素钢和低合金钢的钢板标准牌号Q245R、Q345R、Q370R、18MnMoNbR、13MnNiMoR、15CrMoR、14Cr1MoR、12Cr2Mo1R、12Cr1MoVR 《GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带》－－GB150 Q235B钢板标准《GB 24511-2009 承压设备用不锈钢钢板及钢带》－－GB150高合金钢的钢板标准《GB/T 4237-2007 不锈钢热轧钢板和钢带》－－NB/T 47003高合金钢板标准，化学成分、力学性能《GB/T 3280-2007 不锈钢冷轧钢板和钢带》《GB/T 20878-2007 不锈钢和耐热钢牌号及化学成分》《GB/T 699-1999 优质碳素结构钢》牌号08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn《GB/T 700-2006 碳素结构钢》－－牌号Q195、Q215、Q235、Q275《GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量级允许偏差》不锈钢牌号对照表《GB 150-2011 压力容器》俗称GB 24511-2009承压设备用不锈钢钢板及钢带GB/T 4237-1992不锈钢热轧钢板和钢带ASME(2007)SA240 统一数字代号新牌号旧牌号型号S304 S30408 06Cr19Ni10 0Cr18Ni9 304 S316 S31608 06Cr17Ni12Mo2 0Cr17Ni12Mo2 316 S316L S31603 022Cr17Ni12Mo2 00Cr17Ni14Mo2 316L S321 S32168 06Cr18Ni11Ti 0Cr18Ni10Ti 321圆筒直径：钢板卷焊的筒体，规定内径为公称直径。

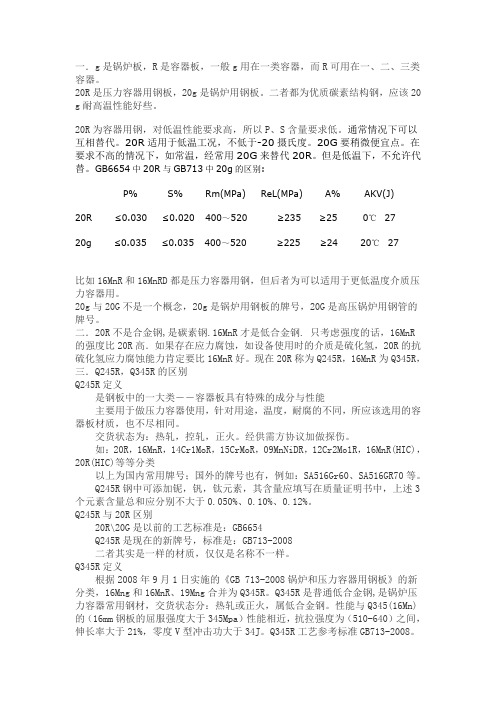

一．g是锅炉板，R是容器板，一般g用在一类容器，而R可用在一、二、三类容器。
20R是压力容器用钢板，20g是锅炉用钢板。
二者都为优质碳素结构钢，应该20 g耐高温性能好些。
20R为容器用钢，对低温性能要求高，所以P、S含量要求低。
通常情况下可以互相替代。
20R适用于低温工况，不低于-20摄氏度。
20G要稍微便宜点。
在要求不高的情况下，如常温，经常用20G来替代20R。
但是低温下，不允许代替。
GB6654中20R与GB713中20g的区别:P% S% Rm(MPa) ReL(MPa) A% AKV(J)20R ≤0.030≤0.020 400～520 ≥235≥25 0℃2720g ≤0.035≤0.035 400～520 ≥225≥24 20℃27比如16MnR和16MnRD都是压力容器用钢，但后者为可以适用于更低温度介质压力容器用。
20g与20G不是一个概念，20g是锅炉用钢板的牌号，20G是高压锅炉用钢管的牌号。
二．20R不是合金钢,是碳素钢.16MnR才是低合金钢. 只考虑强度的话，16MnR 的强度比20R高．如果存在应力腐蚀，如设备使用时的介质是硫化氢，20R的抗硫化氢应力腐蚀能力肯定要比16MnR好。
现在20R称为Q245R，16MnR为Q345R，三．Q245R，Q345R的区别Q245R定义是钢板中的一大类－－容器板具有特殊的成分与性能主要用于做压力容器使用，针对用途，温度，耐腐的不同，所应该选用的容器板材质，也不尽相同。
交货状态为：热轧，控轧，正火。
经供需方协议加做探伤。
如：20R，16MnR，14Cr1MoR，15CrMoR，09MnNiDR，12Cr2Mo1R，16MnR(HIC)，20R(HIC)等等分类以上为国内常用牌号；国外的牌号也有，例如：SA516Gr60、SA516GR70等。
Q245R钢中可添加铌，钒，钛元素，其含量应填写在质量证明书中，上述3个元素含量总和应分别不大于0.050%、0.10%、0.12%。

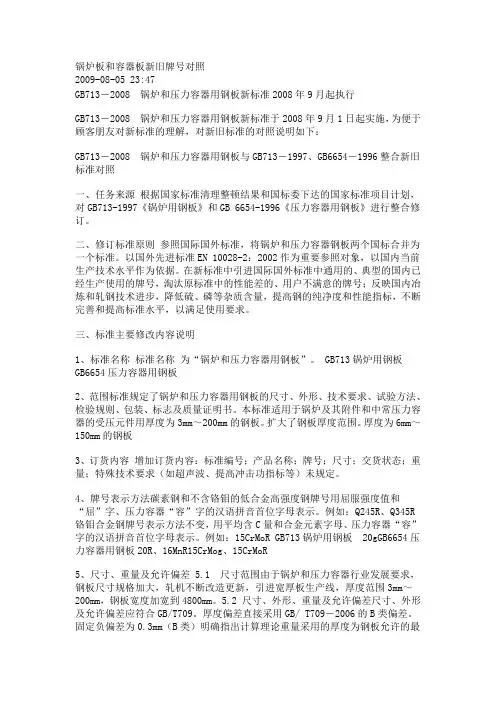

锅炉板和容器板新旧牌号对照2009-08-05 23:47GB713－2008 锅炉和压力容器用钢板新标准2008年9月起执行GB713－2008 锅炉和压力容器用钢板新标准于2008年9月1日起实施，为便于顾客朋友对新标准的理解，对新旧标准的对照说明如下：GB713－2008 锅炉和压力容器用钢板与GB713－1997、GB6654－1996整合新旧标准对照一、任务来源根据国家标准清理整顿结果和国标委下达的国家标准项目计划，对GB713-1997《锅炉用钢板》和GB 6654-1996《压力容器用钢板》进行整合修订。
二、修订标准原则参照国际国外标准，将锅炉和压力容器钢板两个国标合并为一个标准。
以国外先进标准EN 10028-2：2002作为重要参照对象，以国内当前生产技术水平作为依据。
在新标准中引进国际国外标准中通用的、典型的国内已经生产使用的牌号，淘汰原标准中的性能差的、用户不满意的牌号；反映国内冶炼和轧钢技术进步，降低硫、磷等杂质含量，提高钢的纯净度和性能指标，不断完善和提高标准水平，以满足使用要求。
三、标准主要修改内容说明1、标准名称标准名称为“锅炉和压力容器用钢板”。
GB713锅炉用钢板GB6654压力容器用钢板2、范围标准规定了锅炉和压力容器用钢板的尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于锅炉及其附件和中常压力容器的受压元件用厚度为3mm～200mm的钢板。
扩大了钢板厚度范围。
厚度为6mm～150mm的钢板3、订货内容增加订货内容：标准编号；产品名称；牌号；尺寸；交货状态；重量；特殊技术要求（如超声波、提高冲击功指标等）未规定。
4、牌号表示方法碳素钢和不含铬钼的低合金高强度钢牌号用屈服强度值和“屈”字、压力容器“容”字的汉语拼音首位字母表示。
例如：Q245R、Q345R 铬钼合金钢牌号表示方法不变，用平均含C量和合金元素字母、压力容器“容”字的汉语拼音首位字母表示。
锰Mn 铬Cr 钼Mo 镍Ni 铝Al 钛Ti 铌Nb 钒V 硅Si 硒Se 氮N容器板容器板图片容器板是钢板中的一大类－－容器板具有特殊的成分与性能主要用于做压力容器使用，针对用途，温度，耐腐的不同，所应该选用的容器板材质，也不尽相同。
热处理：热轧，控轧，正火，正火＋回火，回火＋淬火（调质）如：20R，16MnR，14Cr1MoR，15CrMoR，09MnNiDR，12Cr2Mo1R，16MnR(HIC)，20R(HIC)等等分类以上不中国牌号，国外的牌号也有许多。
如：SA516Gr60，SA516Gr65，SA516Gr70等等。
锅炉和压力容器用钢板新旧标准主要内容对照锅炉和容器用钢板新旧标准内容对照GB713-2008《锅炉和压力容器用钢板》新标准从2008年9月1日开始执行，它代替旧标准GB713-1997《锅炉用钢板》和GB6654 -1996《压力容器用钢板》。
一、新旧标准主要区别：1、标准名称变化：类别标准名称标准号旧标准锅炉用钢板GB713-1997 旧标准压力容器用钢板GB6654-1996 新标准锅炉和压力容器用钢板GB713-2008 2、标准中牌号的区别：新标准旧标准旧标准GB713-2008 GB713-1997 GB6654-1996 Q245R 20G 20R Q345R 16MnG、19MnG 16MnR Q3 70R -- 15MnNbR 18MnMoNbr -- 18MnMoNbR 13MnNiMoR 13MnNiCrMoNbg 13MnNiMoNbR 15CrMoR 15CrMog 15CrMo R 12Cr1MoVR 12Cr1MoVg -- 14Cr1MoR -- -- 12Cr2Mo1R -- -- 3、化学成分区别（%）：类别牌号P S Alt新标准Q245R ≤0.025 ≤0.015 ≤0.020 旧标准20G ≤0.035 ≤0.035 --- 旧标准20R ≤0.03 ≤0.020 --- 新标准Q345R ≤0.02 5 ≤0.015 ≤0.020 旧标准16MnG ≤0.035 ≤0.030 --- 旧标准16MnR ≤0.030 ≤0.020 --- 新标准Q370R ≤0.025 ≤0.015 ---旧标准15MnNbR ≤0.025 ≤0.015 --- 注：新标准中Q245R、Q345R钢中加入Nb、Ti、V等微量元素，Alt含量的下限不适用。
销售锅炉压力容器钢板GB 713-2008GB锅炉及压力容器用钢板GB 713-2008GB锅炉及压力容器用钢板性能钢板厚度3mm-200mm，钢板的尺寸、外形及允许偏差应符合GB/T709的规定，厚度允许偏差按GB/T709的B 类偏差。
根据需方要求，供需双方协议可供应减小负偏差且公差不变的钢板。
钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值，钢的密度为7.85g/cm3。
根据需方要求，可对钢板逐张进行超声检测，检验方法按GB/T2970或JB/T4730.3的规定，检测标准和合格级别在合同中注明。
钢由氧气转炉或电炉冶炼。
GB3531-2008低温压力容器用低合金钢钢板GB3531-2008低温压力容器用低合金钢钢板性能钢板厚度为6mm-120mm，钢板的尺寸、外形及允许偏差应符合GB/T709的规定，厚度允许偏差按GB/T709的B 类偏差，也可按GB/T709的C类偏差交货。
根据需方要求，供需双方协议可供应减小负偏差且公差不变的钢板。
钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值，钢的密度为7.85g/cm3。
钢由氧气转炉或电炉冶炼，并采用炉外精炼工艺。
厚度大于20mm的钢板应逐张进行超声检验，厚度不大于20mm的钢板经需方要求也可逐张进行超声检验。
检验方法按GB/T2970或JB/T4730.3的规定，检测标准和合格级别在合同中注明。
GB19189-2003压力容器用调质高强度钢板GB19189-2003压力容器用调质高强度钢板性能钢板厚度为12mm-60mm，钢板的尺寸、外形及允许偏差应符合GB/T709的规定。
钢板的厚度偏差应符合GB6654的规定，钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值，钢的密度为7.85g/cm3。
钢由氧气转炉或电炉冶炼，并应经过真空处理。
钢板应逐张进行超声检验，检验方法按JB/T4730执行，合格级别为I级。
GB713－2008《锅炉和压力容器用钢板》讲解内容GB713－2008《锅炉和压力容器用钢板》是对GB713－1997《锅炉用钢板》和GB6654—1996《压力容器用钢板》两个标准进行修订合并而成的。
这项工作从2005开始，到2007年完成。
2008年3月发布新标准，同年9 月 1 日起实施。
锅炉及压力容器用钢板是重要产品，关系到生命财产安全，技术要求高，生产难度大。
标准的制修订工作难度也比较大，特别由原来已经执行多年的标准合并为一个标准难度更大。
为了做好两个标准的修订和合并工作，征求了一些有关单位的意见，调查标准的执行情况，查阅标准档案资料，收集了ISO、EN、JIS 和ASTM等国际国外主要标准。
国外这方面的标准比较多，尤其是美国，ASTM有30 多个压力容器用钢板标准，体系比较乱。
日本标准受美国的影响比较明显，JIS 的锅炉及压容器用钢板标准也比较多，有11个。
EN和ISO压力容器用钢板标准的系列完整、分类清楚、数量不多。
EN10028压力容器用钢板包含7 部分，即7 个标准。
ISO9328 压力容器用钢板包含 5 部分，比EN 少 2 个标准，但内容与EN10028的内容是一样的，ISO 正火和调质钢板合订一个标准，TMCP控轧控冷钢也没有单独标准。
与国外比，国内压力容器用钢板标准少，不配套、有空缺。
GB713 和GB 6654对应的国外标准主要有ISO9328－2、EN10028－2、JIS G 3115 、JIS G 4109 、ASTM A 299、ASTMA38。
7对这些标准进行了分析对比，基本了解国内外标准情况和标准水平后，在原标准的基础上，结合国情和使用部门的要求，并参考国际国外标准，对原来两个标准进行修订和合并。
这次修订和合并标准的原则，是结合国情和用户的要求，EN10028 －2：2002 作为重要参照和采用的对象。
在新标准中引进国际国外标准中通用的、典型的国内已经生产使用的牌号，淘汰原标准中性能差的、用户不满意的牌号；反映国内冶炼和轧钢技术进步，降低硫、磷等杂质含量，提高钢的纯净度和性能指标，不断完善和提高标准水平，以满足使用要求。
