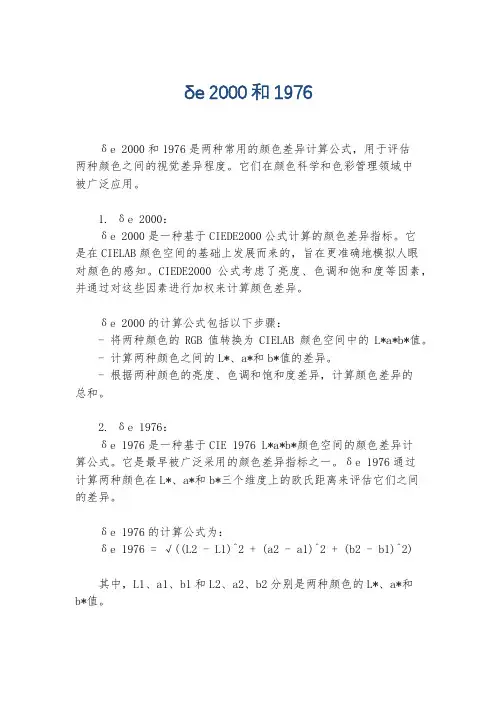

δe 2000和1976δe 2000和1976是两种常用的颜色差异计算公式，用于评估两种颜色之间的视觉差异程度。
它们在颜色科学和色彩管理领域中被广泛应用。
1. δe 2000：δe 2000是一种基于CIEDE2000公式计算的颜色差异指标。
它是在CIELAB颜色空间的基础上发展而来的，旨在更准确地模拟人眼对颜色的感知。
CIEDE2000公式考虑了亮度、色调和饱和度等因素，并通过对这些因素进行加权来计算颜色差异。
δe 2000的计算公式包括以下步骤：- 将两种颜色的RGB值转换为CIELAB颜色空间中的L*a*b*值。
- 计算两种颜色之间的L*、a*和b*值的差异。
- 根据两种颜色的亮度、色调和饱和度差异，计算颜色差异的总和。
2. δe 1976：δe 1976是一种基于CIE 1976 L*a*b*颜色空间的颜色差异计算公式。
它是最早被广泛采用的颜色差异指标之一。
δe 1976通过计算两种颜色在L*、a*和b*三个维度上的欧氏距离来评估它们之间的差异。
δe 1976的计算公式为：δe 1976 = √((L2 - L1)^2 + (a2 - a1)^2 + (b2 - b1)^2)其中，L1、a1、b1和L2、a2、b2分别是两种颜色的L*、a*和b*值。
总结：δe 2000和1976都是常用的颜色差异计算公式，用于评估两种颜色之间的视觉差异程度。
δe 2000相较于1976更加准确，考虑了更多因素，如亮度、色调和饱和度等。
然而，具体选择哪种公式取决于具体应用的需求和背景。

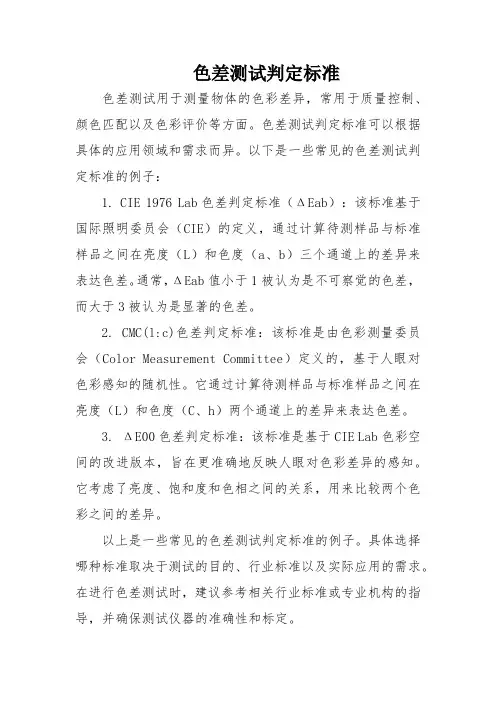

色差测试判定标准
色差测试用于测量物体的色彩差异，常用于质量控制、颜色匹配以及色彩评价等方面。
色差测试判定标准可以根据具体的应用领域和需求而异。
以下是一些常见的色差测试判定标准的例子：
1. CIE 1976 Lab色差判定标准（ΔEab）：该标准基于国际照明委员会（CIE）的定义，通过计算待测样品与标准样品之间在亮度（L）和色度（a、b）三个通道上的差异来表达色差。
通常，ΔEab值小于1被认为是不可察觉的色差，而大于3被认为是显著的色差。
2. CMC(l:c)色差判定标准：该标准是由色彩测量委员会（Color Measurement Committee）定义的，基于人眼对色彩感知的随机性。
它通过计算待测样品与标准样品之间在亮度（L）和色度（C、h）两个通道上的差异来表达色差。
3. ΔE00色差判定标准：该标准是基于CIE Lab色彩空间的改进版本，旨在更准确地反映人眼对色彩差异的感知。
它考虑了亮度、饱和度和色相之间的关系，用来比较两个色彩之间的差异。
以上是一些常见的色差测试判定标准的例子。
具体选择哪种标准取决于测试的目的、行业标准以及实际应用的需求。
在进行色差测试时，建议参考相关行业标准或专业机构的指导，并确保测试仪器的准确性和标定。
cielab 色彩空间的总色差计算方法。
（实用版4篇）目录（篇1）1.CIELAB 色彩空间的概述2.CIELAB 色彩空间的计算方法3.CIELAB 色彩空间在色差计算中的应用4.结论正文（篇1）CIELAB 色彩空间的概述CIELAB 色彩空间（CIELAB colorspace）是由国际照明委员会（CIE）在 1976 年定义的色彩空间。
它主要用于描述人眼可见的所有颜色，并尽可能地统一人们对颜色的感知。
CIELAB 色彩空间将颜色用三个值表示：L 代表感知的亮度，a 和 b 代表人类视觉的四种独特颜色：红色、绿色、蓝色和黄色。
尽管 CIELAB 并不是真正的感知均匀，但在工业上仍可用于检测颜色的细微差异。
CIELAB 色彩空间的计算方法CIELAB 色彩空间的计算方法是基于欧几里得距离（Euclidean distance）的。
对于两个颜色样品，它们的 CIELAB 色彩空间中的坐标分别为 (L1, a1, b1) 和 (L2, a2, b2)，那么它们之间的 CIELAB 色彩空间距离可以通过以下公式计算：d = sqrt((L2 - L1)^2 + (a2 - a1)^2 + (b2 - b1)^2)其中，sqrt 表示开平方。
CIELAB 色彩空间在色差计算中的应用在实际应用中，CIELAB 色彩空间常用于计算颜色之间的色差。
例如，对于两个颜色样品，它们的色度值分别为 (y1, x1) 和 (y2, x2)，可以通过以下步骤计算它们在 CIELAB 色彩空间中的色差：1.将色度值转换为 CIELAB 色彩空间坐标2.计算两个 CIELAB 色彩空间坐标之间的距离3.输出色差通过这种方式，可以有效地比较两种颜色在 CIELAB 色彩空间中的差异。
结论CIELAB 色彩空间是一种重要的颜色描述方法，它不仅可以统一人们对颜色的感知，还可以在工业领域中用于检测颜色的细微差异。
目录（篇2）1.CIELAB 色彩空间的概述2.CIELAB 色彩空间的计算方法3.总色差计算方法在 CIELAB 色彩空间中的应用4.CIELAB 色彩空间在工业上的应用正文（篇2）CIELAB 色彩空间是由国际照明委员会（CIE）在 1976 年定义的色彩空间。
CIE1976--色度空间（一）、CIE1976--色度空间及色差公式从一开始研究色彩学，人们为了使色彩设计和复制更精确、更完美，为色彩的转换和校正制定合适的调整尺度或比例，减少由于空间的不均匀而带来的复制误差，在不断寻找一种最均匀的色彩空间，这种色彩空间，在不同位置，不同方向上相等的几何距离在视觉上有对应相等的色差，把易测的空间距离作为色彩感觉差别量的度量。
若能得到一种均匀颜色空间，那么色彩复制技术就会有更大进步，颜色匹配和色彩复制的准确性就得到加强。
从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系；CIE1960UCS颜色空间将1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
为了进一步改进和统一颜色评价的方法，1976年CIE推荐了新的颜色空间及其有关色差公式，即CIE1976LAB（或L a b）系统，现在已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
CIE1976L a b空间由CIEXYZ系统通过数学方法转换得到，转换公式为：（5-17）其中X、Y、Z是物体的三刺激值；X0、Y0、Z0为CIE标准照明体的三刺激值；L表示心理明度；a、b为心理色度。
从上式转换中可以看出：由X、Y、Z变换为Ｌ、a、b时包含有立方根的函数变换，经过这种非线形变换后，原来的马蹄形光谱轨迹不复保持。
转换后的空间用笛卡儿直角坐标体系来表示，形成了对立色坐标表述的心理颜色空间，如图5-43所示。
在这一坐标系统中，+a表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
图5-43色差是指用数值的方法表示两种颜色给人色彩感觉上的差别。
三、CIE1976色度空间（一）、CIE1976色度空间及色差公式从一开始研究色彩学，人们为了使色彩设计和复制更精确、更完美，为色彩的转换和校正制定合适的调整尺度或比例，减少由于空间的不均匀而带来的复制误差，在不断寻找一种最均匀的色彩空间，这种色彩空间，在不同位置，不同方向上相等的几何距离在视觉上有对应相等的色差，把易测的空间距离作为色彩感觉差别量的度量。
若能得到一种均匀颜色空间，那么色彩复制技术就会有更大进步，颜色匹配和色彩复制的准确性就得到加强。
从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系；CIE1960UCS颜色空间将1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
为了进一步改进和统一颜色评价的方法，1976年CIE推荐了新的颜色空间及其有关色差公式，即CIE1976LAB（或L a b）系统，现在已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
CIE1976L a b空间由CIEXYZ系统通过数学方法转换得到，转换公式为：（5-17）其中X、Y、Z是物体的三刺激值；X0、Y0、Z0为CIE标准照明体的三刺激值；L表示心理明度；a、b为心理色度。
从上式转换中可以看出：由X、Y、Z变换为Ｌ、a、b时包含有立方根的函数变换，经过这种非线形变换后，原来的马蹄形光谱轨迹不复保持。
转换后的空间用笛卡儿直角坐标体系来表示，形成了对立色坐标表述的心理颜色空间，如图5-43所示。
在这一坐标系统中，+a表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
图5-43色差是指用数值的方法表示两种颜色给人色彩感觉上的差别。
颜色科学CIE1976L*a*b*均匀颜色空间一、颜色宽容量与均匀颜色空间l 1、宽容量指人眼感觉不出的色彩差别量（变化范围），也叫宽容域。
l 2、均匀颜色空间——能以相同距离表示相同知觉色差的三维颜色空间。
色差反映在CIE色度图上即为两个色度点之间的距离。
二、Yxy颜色空间的不均匀性l 1、麦克亚当的实验：在CIE色度图上选取25个颜色色度点（色度坐标x，y）作为标准的色光。
对每个色度点画出5～9条不同方向的直线，取相对两侧的色光来匹配标准色光，由同一位观察者调节所匹配色光的比例，确定其颜色辨别的宽容量。
l2、结论：（1）在CIE色度图中，不同位置，不同方向上颜色的宽容量是不同的，即相同的几何距离，在不同的颜色区域里和不同的颜色变化的方向上，所对应的视觉颜色差别量大小不同（如蓝—绿区域）。
（2）若用x，y色度图上两个颜色色度点之间的距离作为色彩感觉差别量的度量，会影响颜色匹配和复制的准确性。
三、CIE1976L*a*b*均匀颜色空间l 1、优点：当颜色的色差大于视觉的识别阈限（恰可察觉）而又小于孟塞尔系统中相邻两级的色差值时，能较好的反映物体色的心理感受效果。
l 2、计算公式：()()()()()⎥⎦⎤⎢⎣⎡-=⎥⎦⎤⎢⎣⎡-=-=310310*310310*310*20050016116Z Z Y Y b Y Y X X a Y Y L )1(01.00>>Y Y Y X 、Y 、Z 为样品色三刺激值X 0、Y 0、Z 0为CIE 标准照明体三刺激值L*称为心理计量明度a*、b*称为心理计量色度由公式可看到：（1）X、Y、Z变换为L*、a*、b*时，包含有立方根这种非线性变换，原马蹄形轨迹不复存在，而用“心理颜色空间”表示。
（2）心理色度a*和b*的计算公式中有（X-Y）和（Y-Z），这里X可理解为锥体细胞的R-G反应，Z是Y-B反应，Y是BK-W反应。
红绿黄蓝黄绿橙紫蓝绿黑白+a* -a*-b*+b*L*=10L*=0灰()()()2*2*2***2*1**2*1**2*1*b a L E bb b a a a LL L ab∆+∆+∆=∆-=∆-=∆-=∆总色差 色差计算：（3）计算色差时，可根据计算结果判断两颜色的外貌差别：ØΔL*=L*-L2*>0，1色比2色明度高；1Ø Δa*=a*-a2*>0，1色比2色偏红；1Ø Δb*=b*-b2*>0，1色比2色偏黄。

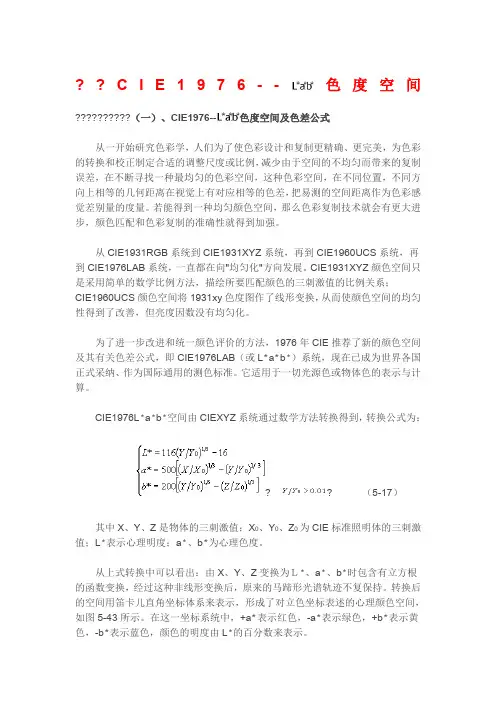

??C I E1976--色度空间??????????（一）、CIE1976--色度空间及色差公式从一开始研究色彩学，人们为了使色彩设计和复制更精确、更完美，为色彩的转换和校正制定合适的调整尺度或比例，减少由于空间的不均匀而带来的复制误差，在不断寻找一种最均匀的色彩空间，这种色彩空间，在不同位置，不同方向上相等的几何距离在视觉上有对应相等的色差，把易测的空间距离作为色彩感觉差别量的度量。
若能得到一种均匀颜色空间，那么色彩复制技术就会有更大进步，颜色匹配和色彩复制的准确性就得到加强。
从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系；CIE1960UCS颜色空间将1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
为了进一步改进和统一颜色评价的方法，1976年CIE推荐了新的颜色空间及其有关色差公式，即CIE1976LAB（或L a b）系统，现在已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
CIE1976L a b空间由CIEXYZ系统通过数学方法转换得到，转换公式为：??（5-17）其中X、Y、Z是物体的三刺激值；X0、Y0、Z0为CIE标准照明体的三刺激值；L表示心理明度；a、b为心理色度。
从上式转换中可以看出：由X、Y、Z变换为Ｌ、a、b时包含有立方根的函数变换，经过这种非线形变换后，原来的马蹄形光谱轨迹不复保持。
转换后的空间用笛卡儿直角坐标体系来表示，形成了对立色坐标表述的心理颜色空间，如图5-43所示。
在这一坐标系统中，+a表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
图5-43色差是指用数值的方法表示两种颜色给人色彩感觉上的差别。
matlab 色差判断标准
在MATLAB中，可以使用多种色差判断标准来评估颜色差异。
其中，常用的色差判断标准包括CIE76、CIE94和CIEDE2000。
1. CIE76色差公式是最早的色差计算公式之一，它基于明度、红绿和黄蓝三个颜色通道的差异来计算色差。
该公式简单易用，但在某些情况下，对于高彩度区域和蓝色区域的色差计算不够准确。
2. CIE94色差公式在CIE76的基础上进行了改进，考虑了彩度差和色相差的交互项，提高了色差计算的准确性。
该公式适用于各种颜色区域的色差计算。
3. CIEDE2000色差公式是CIE组织最新推出的色差计算公式。
它在CIE94的基础上进一步改进，考虑了人眼视觉的非线性、色相和饱和度的影响，使得色差计算更加准确。
该公式适用于各种颜色区域的色差计算，尤其适用于高彩度区域和蓝色区域的色差评估。
使用这些色差判断标准时，可以根据实际需求选择适合的标准来评估颜色差异。
如果需要更准确的色差计算结果，建议使用CIEDE2000标准。
C I E1976色度空间CIE1976色度空间（一）、CIE1976色度空间及色差公式从一开始研究色彩学，人们为了使色彩设计和复制更精确、更完美，为色彩的转换和校正制定合适的调整尺度或比例，减少由于空间的不均匀而带来的复制误差，在不断寻找一种最均匀的色彩空间，这种色彩空间，在不同位置，不同方向上相等的几何距离在视觉上有对应相等的色差，把易测的空间距离作为色彩感觉差别量的度量。
若能得到一种均匀颜色空间，那么色彩复制技术就会有更大进步，颜色匹配和色彩复制的准确性就得到加强。
从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系；CIE1960UCS颜色空间将1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
为了进一步改进和统一颜色评价的方法，1976年CIE推荐了新的颜色空间及其有关色差公式，即CIE1976LAB（或L a b）系统，现在已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
CIE1976L a b空间由CIEXYZ系统通过数学方法转换得到，转换公式为：（5-17）其中X、Y、Z是物体的三刺激值；X0、Y0、Z0为CIE标准照明体的三刺激值；L表示心理明度；a、b为心理色度。
从上式转换中可以看出：由X、Y、Z变换为Ｌ、a、b时包含有立方根的函数变换，经过这种非线形变换后，原来的马蹄形光谱轨迹不复保持。
转换后的空间用笛卡儿直角坐标体系来表示，形成了对立色坐标表述的心理颜色空间，如图5-43所示。
在这一坐标系统中，+a 表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
图5-43色差是指用数值的方法表示两种颜色给人色彩感觉上的差别。
cie lab色差公式
CIE1976Lab色差公式，也被称为CIELAB（或Lab）系统，是现在被世界
各国正式采用并作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算方法。
L表示明暗度，指颜色明暗的强度，其数值为0～100，L 愈接近0，颜色愈暗；L愈接近100，颜色愈亮。
对于一些明暗度相同的颜色，还得考虑用彩度指标来描述颜色的差异。
a和b表示色相，指颜色的相貌。
a表示红一绿轴，正值表示红，负值表示绿；b表示黄一蓝轴，正值表
示黄，负值表示蓝。
C表示彩度，指颜色的鲜艳程度，是色样在ab色彩图
形位置距中心点的距离。
低彩度的颜色（灰色），C略大于0；高彩度的颜色，C为70～90。
ΔE=√((ΔL)^2+(Δa)^2+(Δb)^2)是CIE1976Lab色差公式。
其中ΔL表示
两个颜色之间的亮度差异，Δa表示两个颜色之间的红绿差异，Δb表示两个颜色之间的黄蓝差异。
请注意，该公式在色相、明度、彩度方面与人眼的吻合度较差，以及在同等的色彩空间内某一颜色与邻近的颜色差异较大等因素，在纺织品评价过程中，准确性受到一定影响。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。
CIE 1976(L*a*b*)色空间方法在贺兰山东麓产区红葡萄酒颜色评价中的研究与应用王飞1，张昂1*，刘烨2，王志刚3，刘芳1（1. 秦皇岛出入境检验检疫局检验检疫技术中心，河北秦皇岛 066004；2. 绥芬河出入境检验检疫局，黑龙江绥芬河 157300；3. 济南海能仪器股份有限公司，济南 250100）摘要：用CIE 1976(L*a*b*)色空间L*a*b*量化分级法对贺兰山东麓产区干红葡萄酒颜色进行了量化分级，颜色可分为L*1a*6b*4、L*1a*7b*4、L*1a*13b*3、L*1a*13b*4、L*2a*7b*4、L*2a*7b*5、L*2a*7b*6、L*2a*8b*6、L*3a*7b*6、L*3a*8b*6、L*3a*8b*7、L*4a*8b*5、L*4a*8b*6、L*4a*8b*7和L*5a*8b*7等15种，葡萄酒色度值L*在4.0～42.7、a*在35.48～175.86、b*为6.93～49.61，在a*-b*坐标中显示为红-黄混合色。
该方法对所有样品均可量化分级，相比人工目视方法32.2%的分辨率、难以用语言分类而言，有较大优势。
对贺兰山东麓产区干红葡萄酒颜色资源进行了量化后的分级和分析比较，验证了CIE 1976(L*a*b*)色空间L*a*b*量化分级法的实用性。
关键词：CIE 1976(L*a*b*)；L*a*b*量化分级法；贺兰山东麓；葡萄酒；颜色中图分类号：TS262.61 文献标识码：ADOI：10.13414/ki.zwpp.2017.06.002Research and application of the CIE 1976(L*a*b*) color space system on the quantitative classification of the color of winefrom the eastern foot of Helan mountainWANG Fei1, ZHANG Ang1*, LIU Ye2, WANG Zhigang3, LIU Fang1（1. Qinhuangdao Enter-Exit Inspection and Quarantine Bureau, Qinhuangdao, Hebei 066004; 2.Suifenghe Enter-Exit Inspection and Quarantine Bureau, Heilongjiang, Suifenghe 157300; 3. Jinan Hainon Instruments Co.,Ltd, Jinan 250100）Abstract: Quantitative classification of the color of dry red wine samples from the eastern foot of Helan mountainwere achieved by the CIE 1976(L*a*b*) color space system. Wine color were classified as L*1a*6b*4, L*1a*7b*4,L*1a*13b*3, L*1a*13b*4, L*2a*7b*4, L*2a*7b*5, L*2a*7b*6, L*2a*8b*6, L*3a*7b*6, L*3a*8b*6, L*3a*8b*7, L*4a*8b*5, L*4a*8b*6, L*4a*8b*7and L*5a*8b*7, with the L*, a* and b* values ranging from 4.0 to 42.7, 35.48 to 175.86, and 6.93 to 49.61,repectively.The a*-b* coordinate system showed a secondary color from red and yellow. For the color characteristics of allsamples, the accuracy of eye recognition was only 32.2%, whereas the accuracy of quantitative classificationmethod based on the CIE 1976 (L*a*b*) system was 100%. The results proved that the CIE 1976 (L*a*b*) method waspractical and could be used for the quantitation, classification, conservation and comparison of color resources ofdry red wines from the eastern foot of Helan mountain.Key word: CIE 1976(L*a*b*); quantitative classification method of L*a*b*; eastern foot of Helan mountain; wine;color收稿日期：2017-07-14基金项目：河北省科研计划项目（编号：16275519）作者简介：王飞（1964-），男，高级工程师，研究方向：化学分析中颜色变化。
cielab1976公式（实用版）目录1.CIE Lab 1976 公式的背景和意义2.CIE Lab 1976 公式的定义和构成3.CIE Lab 1976 公式的应用领域4.CIE Lab 1976 公式的优点和局限性正文CIE Lab 1976 公式，全称“CIE 1976 色差公式”，是由国际照明委员会（CIE）在 1976 年提出的一种用于评价色彩差异的数学公式。
它的提出解决了色彩测量和色彩评估领域的许多问题，为色彩工程和色彩科学研究提供了重要的理论基础。
CIE Lab 1976 公式的定义和构成相对复杂，它主要由三个部分组成：CIE76、CIE94 和 CIEDE2000。
其中，CIE76 是色彩空间的基底，CIE94 是色差公式的主要部分，CIEDE2000 则是对 CIE94 的改进和补充。
CIE Lab 1976 公式通过计算色彩空间中两个颜色点之间的欧氏距离，来表征色彩之间的差异。
CIE Lab 1976 公式广泛应用于色彩测量、色彩评估、色彩匹配、色彩仿真等领域。
例如，在印刷业和纺织业中，CIE Lab 1976 公式可以用于评估色彩还原的准确性，指导生产过程；在图像处理和计算机视觉领域，CIE Lab 1976 公式可以用于色彩校正和色彩增强，提高图像质量。
尽管 CIE Lab 1976 公式在色彩评估方面具有较高的准确性和可靠性，但它也存在一些优点和局限性。
首先，CIE Lab 1976 公式对数据的依赖性较高，当色彩空间的采样点不足时，计算结果可能不准确；其次，CIE Lab 1976 公式的计算过程较为复杂，对计算资源的需求较大；最后，CIE Lab 1976 公式主要适用于基于 CIE76 色彩空间的色彩评估，对于其他色彩空间，可能需要进行一定的转换和适应。
总的来说，CIE Lab 1976 公式是一种重要的色彩评估工具，它在色彩科学和色彩工程领域发挥着重要的作用。
基于CIE1976色度空间的色差检测印刷品的缺陷主要有两大类别：色彩缺陷和表面缺陷。
色彩缺陷主要表现为印刷过程中的色差现象，即由油墨密度造成的颜色过浓或者过淡的现象等；表面缺陷是指在印刷过程中受环境干扰或者机械因素等造成的印刷表面图像字符质量的破坏。
一、色彩缺陷从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
（1）CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系，就是在RGB系统的基础上，用数学方法，选用三个理想的原色来代替实际的三原色，从而将CIE-RGB系统中的光谱三刺激值和色度坐标r、g、b均变为正值，R、G、B分别为匹配待配色所需要的红、绿、蓝三原色的数量，称为三刺激值；（2）CIE1960UCS颜色空间将CIE1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
（3）CIE1976LAB颜色空间改善色度均匀性及亮度因数。
已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
采用CIE1976-L*a*b*均匀颜色空间系统。
将RGB 模式转换为 Lab 模式。
这中间涉及到 RGB 转换为 XYZ 模式，再转换为 Lab 模式。
若X/X0，Y/Y0,Z/Z0均大于0.008856，则转换公式为：若X/X0，Y/Y0，Z/Z0。
均不大于0.008856，则转换公式为:其中，X0，Y0，Z0为 CIE 为标准照明体照到完全漫反射体表面的三刺激值，代表照明光源色颜色。
，+a表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
色差是指用数值的方式表示两种颜色给人的色差感觉上的差别。
ΔE* =1时称 1 个 NBS（美国国家标准局的缩写）色差单位。
一种基于CIE Lab颜色空间的涂层颜色验收标准的制定方法本文对多个供应商供货的同一色号样品的涂层颜色存在色差的问题进行了深入的分析，结合供应商实际工艺控制水平，提出了一种基于CIE Lab颜色空间的涂层颜色验收标准的制定方法。
用这种方法制定的标准清晰准确，可以控制不同供应商的涂层颜色的细微变化。
标签：涂层；喷涂；色差；验收标准成套开关设备是电力系统中各个电压等级中广泛使用的配电设备，可应用于户内外各种复杂环境。
为了达到防腐和美观的效果，金属柜体和户外箱要按要求颜色喷涂。
但实际生产中，不同供应商由于喷涂涂层颜色配方比例和工艺的不同，相同的色号，色差较大，不能达到匹配的要求。
本文通过对多家供应商同一色号的喷涂物料进行了分析测试。
结合供应商实际工艺控制水平，提出了一种基于CIE Lab颜色空间的涂层颜色验收标准的制定方法。
1 CIE 1976 Lab颜色空间简介CIE 1976 Lab颜色空间中用L表示颜色的明度，即黑白程度，0为黑色，100为白色，0-100为不同程度的灰色；a表示颜色的黄蓝值，正值表示不同程度的红色，负值表示不同程度的绿色；b表示颜色的黄蓝值，正值表示不同程度的黄色，负值表示不同程度的蓝色。
所有颜色都可以用这三个值表示。
只要对这三个值的大小进行控制，就能控制不同颜色变化。
2 制定涂层颜色验收标准前的检验方法2.1 目测通过试品与标准色块的目测比较，来判断是否存在色差。
此方法误差大，不同的质检员判断出的结果不一样。
造成检验合格的不同厂家的物料，装配在一起，仍出现较大色差。
2.2 使用色差仪使用色差儀可以读取试品颜色的Lab值。
但颜色是由Lab三个值共同决定，实际中往往出现某一个值或两个值偏大，其余的偏小，实际目测却并无明显色差。
所以检验中使用色差仪判断合格的物料仍出现较大色差。
因此应对Lab每个值都设定标准，才能控制物料涂层颜色的色差程度。
2.3 制定标准前的原始数据统计和分析以康晋灰B2为例，对标准色板以及不同供应商同一色号的物料随机抽取3组的进行采样。
基于CIE1976色度空间的色差检测
印刷品的缺陷主要有两大类别：色彩缺陷和表面缺陷。
色彩缺陷主要表现为印刷过程中的色差现象，即由油墨密度造成的颜色过浓或者过淡的现象等；表面缺陷是指在印刷过程中受环境干扰或者机械因素等造成的印刷表面图像字符质量的破坏。
一、色彩缺陷
从CIE1931RGB系统到CIE1931XYZ系统，再到CIE1960UCS系统，再到CIE1976LAB系统，一直都在向"均匀化"方向发展。
（1）CIE1931XYZ颜色空间只是采用简单的数学比例方法，描绘所要匹配颜色的三刺激值的比例关系，就是在RGB系统的基础上，用数学方法，选用三个理想的原色来代替实际的三原色，从而将CIE-RGB系统中的光谱三刺激值和色度坐标r、g、b均变为正值，R、G、B分别为匹配待配色所需要的红、绿、蓝三原色的数量，称为三刺激值；（2）CIE1960UCS颜色空间将CIE1931xy色度图作了线形变换，从而使颜色空间的均匀性得到了改善，但亮度因数没有均匀化。
（3）CIE1976LAB颜色空间改善色度均匀性及亮度因数。
已成为世界各国正式采纳、作为国际通用的测色标准。
它适用于一切光源色或物体色的表示与计算。
采用CIE1976-L*a*b*均匀颜色空间系统。
将RGB 模式转换为 Lab 模式。
这中间涉及到 RGB 转换为 XYZ 模式，再转换为 Lab 模式。
若X/X0，Y/Y0,Z/Z0均大于0.008856，则转换公式为：
若X/X0，Y/Y0，Z/Z0。
均不大于0.008856，则转换公式为:
其中，X0，Y0，Z0为 CIE 为标准照明体照到完全漫反射体表面的三刺激值，代表照明光源色颜色。
，+a表示红色，-a表示绿色，+b表示黄色，-b表示蓝色，颜色的明度由L的百分数来表示。
色差是指用数值的方式表示两种颜色给人的色差感觉上的差别。
ΔE* =1时称 1 个 NBS（美国国家标准局的缩写）色差单位。
二、表面缺陷
核心思想：通过与标准样张的比对,检测印刷品中的缺陷。
图像匹配是将实时采集到的图像与标准图像在位置空间与灰度上的匹配，对存在错位、偏转或尺度变换待测图像进行纠正，保证采集到的实时图像与标准图像上每一个像素的灰度和位置都是严格相对应的。
图像分层灰度化处理方法，是先借助图像采集设备得到 R、G、B 三个单色图像，之后再分别对 R、G、B 单色图像进行灰度化处理。
（1）分区
该方法中首先由操作人员选定ROI区域，并通过ROI区域的位置特征，确定预匹配的区域范围，并通过相似性色度计算，确定待测图像与标准图像在空间上的位置关系。
但该方案只能应用于印刷标准图像与待测图像只存在运动方向和轴向方向上的偏移，不存在角度上的偏移的情况。
为进一步降低数据计算的复杂度，在对图像进行分析时，考虑将整幅灰度图像分割为大小一致的不同分区区域，由直接对整幅图像进行处理转化为对分区域进行处理，这大大降低了算法处理数据的复杂程度，处理速度得到大大提高。
图像分区大小以像素点的个数计算，考虑到分区的大小直接影响检测的速度与精度，分区太小，检测精度高，但速度相对降低，分区太大，检测精度会降低。
正确设置分区大小对检测算法非常重要。
这里分区区域的大小为10*10个像素。
（2）基于区域投影直方图的缺陷检测
首先，将待测图像与标准图像进行分区处理，然后对各分区区域灰度值分别进行水平和垂直投影，分别按行与按列计算图像灰度值的总和，以此作为各分区区域的灰度特征值，基于此特征值对待测图像进行匹配，通过阈值匹配结果，分割出有缺陷的区域。
（3）金字塔分层检测主要思想是把原图像分解成许多不同分辨率的子图像，并把高分辨率（尺寸较大）的子图像放在下层，把低分辨率（尺寸较小）的子图像放在上层，从而构成一个金字塔。
具体算法是先将模板图像和待检图像分别以金字塔结构进行分解（实际中还可以根据像素位置对像素值设置不同的权重）,然后从最底层开始进行匹配,完成一层之后上升一层,直到最高层。
在每层匹配时都设置合适的容差 T（即容许的匹配误差）以判断在该层的误差ｅ是否超出（如超出则认为不合格）。
高分辨率的下层可用于分析细节，低分辨率的上层可以用于分析较大的物体。
图像匹配算法主要分为两类：
（1）一类是基于灰度匹配的方法。
主要用空间的一维或二维滑动模板进行图像匹配，匹配率高，但计算量大，速度较慢。
（2）一类是基于特征匹配的方法。
匹配速度较快，但匹配精度低。
面特征：图像的不变矩，具有平移、灰度、尺度、旋转不变性。
线特征：图像的边缘检测，周围像素灰度急剧变化像素的集合。
先检测图像中的边缘点，在按照某种策略将边缘点连接成轮廓。
一阶微分算子、二阶微分算子。
Canny算子
点特征：Harris角点检测，在各方向上移动小窗口，如果窗口内的灰度发生了重大变化，那么就认为在窗口内遇到了角点。
不变点特征：SIFT SURF特征检测，首先建立图像的尺度空间表示，然后在其中搜索图像极值点，由极值点建立特征描述向量，最后用特征描述向量进行相似度匹配。
旋转、缩放、仿射不变性。
匹配标准：距离度量，欧氏距离、马氏距离。
均方根、差绝对值和误差、相似度。
