微波遥感的发展历程
20世纪50年代
微波遥感的初步探索阶段，主要利用雷达技术进行简单的地表探测。
20世纪70年代
随着卫星技术的发展，微波遥感开始应用于全球环境监测和资源调查 。
20世纪90年代
随着高分辨率雷达卫星的出现，微波遥感在军事侦察和城市规划等领 域得到广泛应用。
传感器类型
02
03
数据处理与传输
卫星微波遥感系统搭载的传感器 类型多样，包括辐射计、散射计 、高度计等。
卫星接收到的微波数据需要经过 预处理、校正、反演等环节，最 终传输至地面接收站。
机载微波遥感系统
飞行平台
01
机载微波遥感系统搭载的飞行平台包括固定翼飞机、直升机等
，具有灵活的飞行能力。
传感器布局
微波的吸收和反射
不同物质对微波的吸收和反射特性不同，这为遥感提 供了丰富的信息。
微波遥感的工作原理
发射信号
微波发射器向目标发射信号 。
接收信号
接收器接收到目标反射或散 射的信号。
处理信号
通过处理接收到的信号，提 取有关目标的信息，如距离 、速度、方向等。
微波遥感的主要技术
雷达遥感
01

微波遥感PPT

微波遥感PPT
③ 中国海洋卫星计划
由于微波遥感的在我国兴起时间较晚，目前为止针对海洋微 波遥感探测的卫星只有两颗，即海洋一号（HY—1）和海洋二 号（HY—2）[14]。而且专门针对海水盐度监测的卫星及传感 器依然是空白。但随着我国开始逐步重视海洋战略，这个领域 的科学研究也受到越来越多关注
三、海水盐度在遥感中的反演算法及影响因素
●SMOS卫星海水盐度遥感反演算法
其中S为海表盐度，TBV，sur和TBH，sur分别为垂直极化和水 平极化方向的海表面发射，ts为海表温度（℃），W为海表面风速 （m/s），θi为入射角，系数s是θi和ts的功能函数。
● SAC－D卫星海水盐度遥感反演算法
该卫星上最重要的科学探测仪器就是美国研制的“宝瓶座”。它 由被动式的Ｌ频段推扫式微波辐射计和主动式的Ｌ频段散射计组成， 具有辐射分辨率更高、精度与稳定性更好的优点。前者用于测量海洋 表面的微波辐射亮温，工作频率为1.413GHz；后者用于测量海洋表 面的后向散射，工作频率为1.26GHz，也可测量海面粗糙度，对辐射 亮温数据进行修正
② SMOS卫星 SMOS卫星基于独特的被动微波干涉成像技术，能够观测大气
与海洋、陆地之间的水汽循环，将在观测全球气候变化领域起到 关键作用。SMOS卫星唯一的载荷“基于孔径综合技术的微波成 像仪（MIRAS）”是全球第一台采用该技术的星载微波遥感器。 SMOS卫星的任务目的是应用Ｌ波段的微波辐射计，观测两个从 未通过卫星测量的关键参数：土壤湿度和海水盐度。在卫星运转 期间，将提供分辨率为200×200km的10~30d平均的全球大洋盐 度数据，精度预计达到0.1psu模型 （2）直接发射率模型 （3）半经验半理论模型
四、海洋遥感卫星及传感器介绍
① Aquarius/SAC－D卫星计划

遥感第3章--遥感成像原理与遥感图像特征

遥感第3章--遥感成像原理与遥感图像特征
soybeans
遥感车--地面遥感平台
• 高空平台(5-10km)
航摄飞机
运七 运八
其他：里尔、双水獭、 空中国王等
遥感飞机
• 中低空(1-8Km)
航摄飞机
运十二 运五
• 其他飞机(500m)
蜜蜂3 无人机
航摄飞机
GT50 0
航天飞机
遥感卫星
遥感卫星
§3.1 遥感平台与遥感器
3.1.2 遥感器与遥感图像特征参数
❖ 按传感器的工作波段分为：可见光传感器、红外传感器 和微波传感器，从可见光到红外区的光学波段的传感器 统称光学传感器，微波领域的传感器统称为微波传感器。
§3.1 遥感平台与遥感器
二、遥感器的分类
❖ 按工作方式分为
（1）主动方式传感器：侧视雷达、激光雷达、 微波辐射计。
（2）被动方式传感器：航空摄影机、多光谱扫 描仪（MSS）、TM、ETM、HRV、红外扫描仪 等。
❖ 热红外像片：8~14μｍ。
热红外像片典型特征：热阴影；
高速运动热物体的“拖迹”；
（参见教材P144 ）
受风的影响较大。
§3.2 摄影成像
3.2.4 摄影像片的种类与特点
摄影像片特点： (1) 投影方式：绝大部分采用中心投影方式成像； (2) 视觉感受：大部分为大中比例尺像片，像片中各种人造地物 的形状特征与图型结构清晰可辨，从航空像片上可看到地物顶 （冠）的形态； (3) 阴影：本影与落影受地物在相片上的方位影响。 详见教材P145
些情2）况利下用，数波理统段计太方多法，，分选辨择率相关太性高小，、接方收差到大的信 息的量图太像大。熵，，形方成差海大量，数信据息量，大反。而会“掩盖”地物
辐射特性，不利于快速探测和识别地物。

湘教版高中地理必修三第三章第二节《遥感技术及其应用》课件(共58张PPT)

湘教版高中地理必修三第三章第二节《遥感技术及其应用》课件(共58张PPT)
1 ．遥感技术在资源普查中的应用领域
❖ 勘探矿产资源，调
查生物资源、水资源等 是遥感技术在资源普查 中的重要应用领域。
应用领域
具体内容
备注
矿产 蕴藏矿产的地方有许多 人们只需要分析 是地质断裂或环形构造 遥感图像就可以
资源 带，较容易借助遥感技 划定蕴藏矿产的
术“发现”矿产
大致区域
生物 通过遥感图像解译 或图像处理技术，
❖ 本示意图形象地表达了遥感的工作过 程。从图中可以看出，在遥感平台上的传 感器，使用光学仪器或电子仪器，接收地 面物体反射或发射的电磁波信号，并以图 像胶片或数据磁带的形式记录下来，传送 到地面接收站，经过技术处理后，进行解 译与分析，最终服务于资源勘探、动态监 测和有关部门的规划决策等。
[背景知识]
近地遥感
距地面高度在几 十米以内的遥感
用于城市遥感、 海面污染监测、 森林火灾监测
等中、高分辨
率的遥感活动
[方法技巧 ] 遥感探测与传感器运载工 具飞行高度的关系
❖ 传感器运载工具的飞行高度对遥感探测 的范围、速度、周期、分辨率等影响很 大。一般说来，运载工具飞得越高，探 测的范围越大，获得资料的速度越快， 周期越短，对地物的分辨率越低；反之 亦然。需要注意的是，遥感对地物的分 辨率除与飞行高度有关外，还与传感器 的性能有关。
❖例 4 1987 年 8 月，我国返回卫
星上搭载水稻种子，返回后经地
面种植，培育出的水稻穗多粒大。
亩产达 600 kg ，最高达 750
kg ，蛋白质含量增加 8 ％一 20
% ，生长期平均缩短 10 天。水
稻的这种变异的来源是( ) D
A ．基因重组 B ．基因突变
A．①② B．②③ C．③④ D．①③

第三章遥感成像原理与遥感图像特征1235节PPT课件

第三章遥感成像原理与遥感图像特征1235节PPT课件
卫星轨道倾角很大，绕过极地地区，也称极轨卫星。 在太阳同步轨道上，卫星于同一纬度的地点，每天在同一
地方时同一方向通过。
18
赤道
太阳同步卫星，轨道近似穿越极地， 通过地球上同一点上空的时间一致。
19
二、地球静止卫星轨道
（Geosynchronous satellite orbit ） 卫星运行周期与地球自转周期(23小时56分4秒)相同的 轨道称为地球同步卫星轨道（简称同步轨道）。
升高时由赤道平面反时针旋转到轨道平面的夹角。
当0<i<90时，卫星运动方向与地球自转方向一致，因此叫“正方向 卫星”；
当90<i<180时，叫“反方向卫星”，即卫星运动与地球自转方向相 反；
当i=90时，卫星绕过两极运行，叫“极轨”或“两极”卫星； 当i=0或180时，卫星绕赤道上空运行，叫“赤道卫星”。
16
3.1.3 卫星轨道及特点
• 近圆形轨道 • 近极地轨道 • 太阳同步轨道 • 可重复轨道
人造卫星的运动轨道取决于卫星的任务要求，区分为低轨道、中高轨道、地球 同步轨道、地球静止轨道、太阳同步轨道，大椭圆轨道和极轨道。人造卫星绕 地球飞行的速度快，低轨道和中高轨道卫星一天可绕地球飞行几圈到十几圈， 不受领土、领空和地理条件限制，视野广阔。能迅速与地面进行信息交换、包 括地面信息的转发，也可获取地球的大量遥感信息，一张地球资源卫星图片所 遥感的面积可达几万平方千米。
14
（4）椭圆半长轴（A） 近地点和远地点连线的一半，它标志卫星轨道的大小。 它确定了卫星距地面的高度，按照卫星高度的不同又将卫星
分为低轨卫星（150—300公里）、中轨卫星（约1000公里左率（e）
椭圆轨道两个焦点间距离之半与半长轴的比值，用以表示轨 道的形状。 （6）卫星过近地点时刻（T）

《微波遥感》PPT课件

《微波遥感》PPT课件

应用范围
微波被动遥感对于水特别敏感，因此在区域 和全球性水圈遥感中起着十分重要的关键作用。
比如，探测大气温度、水汽廓线，大气降雨、 大气可降水量、云中液态水含量；反演海面风 场(风速、风向)、台风、海冰的监侧；获取陆 地面温度、土壤湿度、积雪深度与水当量、干 旱、洪涝、沙漠，陆地水文与地理环境、植被 生物量、农作物生长评估及其在空间尺度上的 分布与时间尺度上变化等。
1.1.1 微波遥感的学科地位、优越性
微波在电磁波谱中的位置-长波端
1）波长范围
微波遥感载波波长1-1000mm
微波的频谱与能量谱(1焦耳=107 耳格)(MKS制-CGS制)
2）波段划分
微波波段
毫米波 厘米波 分米波
Ka K,Ku,X,C,S
S,L,P
3）微波波段名称与相对频率、波长
X
C
S
2）全天时工作Day/night capabilities
雷达是有源传感器（自己提供照射）并不依赖于日光。
在汶川地震遥感监测中，高分辨率SAR发挥了重要作用。 在5月13日至5月15日，灾区一直是阴雨天，光学遥感（卫星和航
空）都无法得到图像，通讯也基本中断，5月13日日本方面ALOS PALSAR首先获得ScanSAR模式的图像，但是分辨率为100米，无法 应用；意大利的COSMO SkyMed首先得到都江堰3米和1米分辨率的 SAR图像；5月14日我国的遥感1号得到分辨率为5米的灾区SAR图 像。 5月底直升飞机失事，在找寻飞机残骸的过程中，P波段和L波段的 雷达也发挥了重要的作用。
《微波遥感》PPT课件
本PPT课件仅供学习用 本PPT课件仅供学习用 本PPT课件仅供学习用
学完请删除！
参考书目：

微波遥感图像特征ppt课件

微波遥感图像特征ppt课件

介电常数比较高的物体（金属，含水量高的物体），
穿透力弱。
精选编辑ppt
8
热带雨林地区的地貌特征
SIR-C 卫星获得的SAR-L(精合选编成辑p孔pt 径雷达)影像
9
微波对松散的沙土有一定的穿透能力，波长越长， 穿透能力越强；地物湿度越小，穿透越深。
100
沙土
10
沃土
粘土
1.0
穿透深度(m)
0.1
4
一.微波遥感的特点
特点： 1.能全天候、全天时工作 2.对某些地物具有特殊的波谱特征 3.对冰、雪、森林、土壤等具有一定的穿透能力 4.对海洋遥感具有特殊意义 5.分辨率较低，但特性明显
精选编辑ppt
5
一.微波遥感的特点
1.可以全天候全天时工作。微波的波长较可见可 和红外线大,几乎不受云雾的散射影响。
(30-100 cm) Previous (15-30 cm) Long (7.5-15 cm) Short (3.75-7.5 cm) Compromise (2.42-3.75 cm)
(1.67-2.42 cm) K－under频率 (1.13-1.67 cm) Kurtz
(0.75-1.13 cm) K－above
精选编辑ppt
17
二.微波遥感方式和传感器
雷达一般结构：
精选编辑ppt
18
二.微波遥感方式和传感器
雷达测距：电磁波在空间中的传播速度c是一定的,当雷达 在时间t1发射出一个窄脉冲,被目标反射后,在时间t2返回, 则目标地物的距离为:
R=(t2-t1)*c/2
精选编辑ppt
19
二.微波遥感方式和传感器
1.3GHz
4.0GHz

第三章微波遥感

第三章微波遥感

雷达波束与竖直方 向所夹的入射角 发射雷达脉冲投影 到海表面的长度

从卫星到观测 区域的距离
合成孔径雷达的方位分辨率：
卫星在整个采样时间 内移动的距离

2


合成孔径雷达平台的要求： 平台的姿态及速度要非常稳定。

重点：1、分析微波和热红外辐射的异同。 2、微波遥感的优点和不足。 3、微波与大气的作用有什么规律？这些规律 对微波波段遥感有哪些重要意义？ 4、名词解释：天线增益、有效孔径、辐射方 向图。
重点： 1、写出雷达方程并说明雷达方程提供了哪些信

息？

2、说明合成孔径雷达的工作过程。

3、名词解释：多普勒频率、雷达的距离分辨率、 方位分辨率


应用：广泛用于微波辐射计、高度计、散射计等。
相控阵天线
由多个单元天线组合构成，分为线性阵列、平面 阵列、曲面阵列。
相控阵天线主要应用：合成孔径雷达。
相控阵天线的优点： （1）适用于多目标、多方向监测 ； （2）功能多，机动性强； （3）反应时间短、数据率高； （4）抗干扰能力强；可靠性高
不存在！！

各向同性天线： 在各方向上辐射的能量相同的天线。
天线增益：
天线增益表示为某一天线与标准天线都得到同样功 率时在同一方向上的功率密度之比。是描述一副天线将 能量聚集于一个窄的角度范围(方向性波束)的能力的一 个量。

方向性增益： 也常称做方向性系数，指最大辐射强度(每立体 弧度内的瓦数)与平均辐射强度之比。就是指实际的 最大辐射功率密度比辐射功率为各向同性分布时的 功率密度强的倍数。
波的干涉
1.波的干涉现象
频率相同、振动方向相同、有恒定的相位差的两列 波（或多列波）相遇时，在介质中某些位置的点振 幅始终最大，另一些位置振幅始终最小，而其它位 置，振动的强弱介乎二者之间，保持不变。称这种 稳定的叠加图样为干涉现象。

微波遥感PPT

微波遥感PPT

▲大气 微波遥感中，在较低频率的情况下，大气衰减会很少，因此 由于大气吸收而造成的辐射损失这个权重因数对于微波辐射影响 很小 ▲海面

影响盐度微波遥感的海面因素主要有海面粗糙度、泡沫和海温。 海面粗糙度不仅受风的影响，而且受海表温度等因素的影响。风通过 两类效应使微波亮温升高：一是海面粗糙度的增加；二是白帽和泡沫 的覆盖面积增加。因此风速被选做表征海面粗糙度的参量 海表粗糙度处理模型主要分为3大类：①基于大量卫星遥感和浮标 同步测量数据拟合得到的经验模型；②基于粗糙海面发射率的电磁波 辐射、散射理论的理论模型；③半经验半理论反演算法。由于海面粗 糙度对盐度反演的影响很大，并且存在相互遮阴多次散射问题，在诸 多粗糙度模型中，双尺度模型、微扰法SPM（Small Peturbation Method）和小斜率近似SSA（Small Slope Approximation）都可 以用来处理相互遮阴多次散射问题，并且在处理多次散射问题时，往 往综合考虑这几种方法
SMOS卫星以及获取的数据
美国SAC－D卫星
二、 原理与方法：
海面盐度微波遥感反演算法主要有两种：基于海表发射率 估算海表盐度的算法和基于贝叶斯定理提出的反演算法

根据瑞利— 金斯定律，黑体的辐射度Ｌ（ｆ）与表面温度的关系为：
其中：波尔兹曼常数kb ＝1.38×10-23（J•K-1）；Ｔ为黑体物理温度，单 位为K，c为光速，f为频率，λ为波长

③ 中国海洋卫星计划 由于微波遥感的在我国兴起时间较晚，目前为止针对海洋微 波遥感探测的卫星只有两颗，即海洋一号（HY—1）和海洋二 号（HY—2）[14]。而且专门针对海水盐度监测的卫星及传感 器依然是空白。但随着我国开始逐步重视海洋战略，这个领域 的科学研究也受到越来越多关注

微波遥感3

微波遥感3
Microwave scatterometers are classified as two types, pulse type and continuous wave type (CW). The pulse type uses wide band which has restrictions in obtaining a license to operate and in avoid obstructions. CW type has the advantage that the band width can be reduced to 1/100 times that of the pulse type and the price becomes cheaper.
•穿透深度——衰减系数的倒数。
面散射特性
• 表面粗糙度与表面散射之间的关系
面散射方向性图
面散射特性
不同粗糙度表面时，相干散射分量和漫散射分量的相对贡献
面散射特性
• 不同粗糙度时，后向散射系数随入射角变化的关系
面散射特性
• 随机表面的粗糙度是以波长为度量单位的统计参数来表 征的； • 表征表面粗糙度的两个基本参量是：
– 分界面的粗糙度； – 介质的平均介电常数以及相对于波长的不均匀性的几何尺寸。
粗糙面电磁散射近似
积分方程法(integral equation method, IEM)
它从电场和磁场所满足的积分方程出发,得到了表面上切向电场和磁场的表达式, 它包含两项,分别为Kirchhoff 近似项和附加项.
Lx/ 2
z ( x) z ( x x' ) dx
Lx / 2

Lx/ 2
z 2 ( x) dx
– 它是x点的高度z(x)与偏离x的另一点x’的高度z(x+x’)只见相似性的一 种度量。

微波遥感第三章

微波遥感第三章

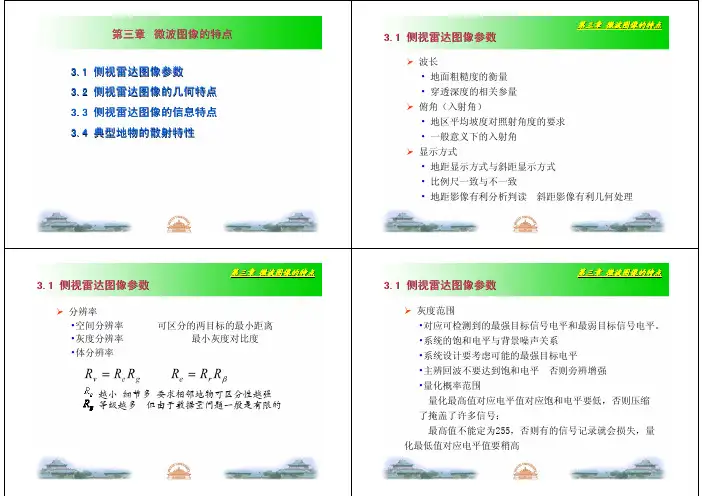

3.3 侧视雷达图像的信息特点
第三章 微波图像的特点
3.3 侧视雷达图像的信息特点
第三章 微波图像的特点
3.3 侧视雷达图像的信息特点
第三章 微波图像的特点
频率越高，物质的衰减作用越大，有效穿透性低。这对于植 被的回波影响较大，频率越高，穿透力差，回波主要来自植 被的上部，而频率低时，穿透力强，回波主要来自植被下面 的地表面。
三、影响雷达图像色调的因素
两条入射波 1 和 2 在俯角为β时，入射到高度h不规则的 地物表面上，产生两条射线的程差(即折线ABC)为
Δr = 2h sin β
两条射线的相位差就是
Δϕ
=
2π λ
Δr
=
4πh λ
sin
β
瑞利取相位差为π/2作为区分光滑面与粗糙面和区分镜面
反射与漫反射的分界线，如果 Δφ < π/2 或 h < λ/(8sinβ)
第三章 微波图像的特点
为了得到距离向无几何失真 的图像，采用地距显示的形 式。成像时加延时补偿或几 何校正
3.2 侧视雷达图像的几何特点
第三章 微波图像的特点
图象上两个地物目标之间的距离＝斜距差×距离向比例尺
y1 − y2 = f (R1 − R2 ) = (R1 − R2 ) / a
a为比例尺分母
三、影响雷达图像色调的因素
第三章 微波图像的特点
3.3 侧视雷达图像的信息特点
第三章 微波图像的特点
3.3 侧视雷达图像的信息特点
第三章 微波图像的特点
三、影响雷达图像色调的因素
1、粗糙度 与波长有关，同一地表面入射波长短时粗糙，长时光滑
h
<
8
λ sin

第三章遥感成像原理与遥感图像特征ppt课件

第三章遥感成像原理与遥感图像特征ppt课件
是静止的，这种卫星轨道叫地球静止卫星轨道。
地球静止卫星轨道是地球同步轨道的特例，它
只有一条。
编辑版pppt
7
附录：3 卫星轨道及其运行特点
在地球静止卫星轨道运行的卫星的覆
盖范围很广，利用均布在地球赤道上的 3
颗这样的卫星就可以实现除南北极很小一
部分地区外的全球通信。
编辑版pppt
8
§1 遥感平台
➢ 摄影机外壳材料：不同波段选用不同材料
➢ 镜头：根据所摄取的波段选择。
编辑版pppt
12
§２ 摄影成像－摄影机
2、全景摄影机-扫描摄影机
缝隙式（或航带摄影机）和镜头转动式摄影机。
➢不是一幅一幅地曝光，而是连续曝光，不需快门。
➢为了得到清晰的影像必须满足：
f
WP Wi W
H
➢缺点？
编辑版pppt
分辨率较高的感光片）；
摄影技术（包括曝光量的选择、感光片的冲洗以及印
像、放大技术）。
编辑版pppt
44
航空像片的分辨率
是衡量胶片分辨地物细部能力的一种指标。
用单位距离内能分辨的线宽与间隔相等的平行细
线的数目来表示。
主要取决于航摄相机的镜头分辨率和感光乳剂的
分辨率。但景物的反差、大气的光学条件、飞机
扫描成像过程当旋转棱镜旋转时第一个镜面对地面横越航线方向扫视一次在扫描视场内的地面辐射能由幅的一边到另一边依次进入传感器经探测器输出视频信号再经电子放大器放大和调制在阴极射线管上显示出一条相应于地面扫描视场内的景物的图像线这条图像线经曝光后在底片上记录下来
第三章遥感成像原理与遥感图像
特征
讲授教师：张彦丽
30
编辑版pppt
31
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
西安电子科技大学 理学院
a是辐射计常数，与辐射计类型有关，通常取1-3,Tsys是系 统的噪声温度，BRf是输入的射频噪声带宽，由中放带宽决定； τi是积分器的有效积分时间。
厘米波段辐射计的温度分辨率一般为0.1K，毫米波段要差 一个数量级
大作业（三）常用微波辐射计简介。（查阅目前为止，具 有的微波辐射计类型，针对其中一种或几种较为详细的描述）
全功率辐射计、Dicke比较型辐射计、Graham辐射计、噪 声相加型辐射计、相关辐射计等。
10
西安电子科技大学 理学院
二、微波辐射计的校准（或者称为定标）
建立接收机输出指示器(如电压、电流、极化等)与辐射计 输入噪声温度之间的关系，由测量输出指示与校准源噪声温度 之间的函数关系来实现。输出指示器与Tcai之间的关系所得的 结果，为建立接收机输出与天线温度T‘A之间的关系提供了所必 要的标定因子。（接收机校准）
1、接收机校准 大多数辐射计的接收机都是线性感应系统，其输出指示
Iout直接与天线温度T‘A成比例
只要对T‘A的两个已知值分别测出Iout，，就可确定上式中 的常数a和b。
已经采用的校准噪声源有三种。第一种是其温度保持在
已知恒定值的匹配负载(电阻器)。第二种是已知其发射率的
高吸收无反射材料。这些材料可构成其发射率接近于1的无
2、微波辐射计的接收机功率
微波幅射计实际上是一台工作在微波波段内的宽频带噪声接 收机。它由天线、微波宽带接收机、数据记录或储存装置等部 分组成。第一台实用的微波辐射计是Dicke在1946年首先制成的， 称为Dicke型接收机。至今，所有的各种微波辐射计，基本上都 是Dicke型接收机的不同改型。
辐射计系统的等效输入噪声功率Psys是由天线发送的噪声功率 P’A和传输线－接收机组合的等效输入噪声功率PREC两部分。
建立T‘A与被观测区域的辐射特性之间的关系即天线校准。 T‘A包括二部分：(1)天线主瓣接收到的能量，这是所需要的量； (2)从天线主瓣以外的方向接收到的能量(旁瓣的贡献)，(3)天 线结构本身发射的热能。要分解出它们对T‘A的影响成分（由 标准的测定方法测定），天线辐射效率决定(3)。
11
西安电子科技大学 理学院
微波幅射计存在着本身固有的缺点：(1)目标所发射的电磁 波是非相干的和不可控制的(2)所接收的目标信号极其微弱， 一般在10-9-10-20(W/m2)量级，典型值为10-12(W/m2) 。这样的 功率甚至比接收机的本机噪声还小几个数量级，很难用一般方 法接收。
2、微波辐射计的结构及接收机功率
4
西安电子科技大学 理学院
反射空腔。第三种是冷校准源，即外层空间，它只适用于星
载辐射计系统的校准。当天线对准宇宙空间时，它所观测的
亮温是2．7K。
12
西安电子科技大学 理学院
以上讨论是假定辐射计前端所有的每一个射频元件和传输线 部是理想匹配，也就是说，不存在因阻抗失配引起的反射。 实际上，不存在任何反射是不可能的，只能通过阻抗匹配技 术使阻抗失配引起的反射达到最小。所以，实际定标过程中 要进一步讨论阻抗失配对辐射计测量准确度的影响。
TA是无耗天线 观测区域的天 线辐射温度
5
西安电子科技大学 理学院
B为系统带宽，通常是中频放大器的有效带宽。 如果把传输线和接收机组合看成一个二级噪声网络，则等
效输入噪声温度为
L为传输线的损耗因子，Tp为传输线的实际温度，TREc为接 收机的等效输入噪声温度。
6
西安电子科技大学 理学院
如果把传输线和接收机组合看成一个二级噪声网络，则等 效输入噪声温度为 L为传输线的损耗因子，Tp为传输线的实际温度，TREc为接收 机的等效输入噪声温度。
13
西安电子科技大学 理学院
14
西安电子科技大学 理学院
阻抗失配的影响可以通过下列步骤来计算：
15
西安电子科技大学 理学院
1、微波辐射计优、缺点 由于本身无发射信号所以 (1)极不容易被发现，保密性好
(2)功耗和体积都很小 (3)由于单程接收，灵敏度依赖于R2而 不是R4可大大提高作用距离。
3
西安电子科技大学 理学院
1、微波辐射计优、缺点 由于本身无发射信号所以 (1)极不容易被发现，保密性好
(2)功耗和体积都很小 (3)由于单程接收，灵敏度依赖于R2而 不是R4可大大提高作用距离。
2
西安电子科技大学 理学院
§3.1 微波辐射计
一、微波辐射计概述
用来接收和记录物体的微波幅射能的仪器，称为微波辐射 计。它的功能就是测量天线的噪声温度，可以代表天线传递 给接收机的功率。
微波辐射计本身不发射微波能量，只是被动地接收由被测物 体及其周围环境辐射的微波随机噪声。因此，它仅仅依赖于目 标的自然辐射。E:\F盘备份后\科研\微波辐射计
及微波遥感器的发展方向。
第四章
பைடு நூலகம்
微波遥感的应 用
23
陆地、海洋、大气微波遥感应用及其技术手段。
第五章
课程及大作业 评议、讨论
2
纵横分析、资料分析、学习方法升华，作业及课堂 情况考核。
1
西安电子科技大学 理学院
第3章 微波遥感器
※ 微波辐射计 ※ 雷达高度计 ※ 微波散射计 ※ 侧视雷达、全息雷达等
用真心和激情去演绎人生，用真情去拥抱生 活，认认真真在“探索与学习”中走过人生中 的每一步，在“探索与学习”中不断发现自我、 改变自我、超越自我！
西安电子科技大学 理学院
章序
讲授题目
学 时
主要内容
第一章
绪论
3
方法分享、遥感的基本概念概念、研究内容、微波 遥感的优越性及其应用等。
第二章
微波遥感的基 本原理
8
电磁辐射及其性质、微波与物质相互作用的机理、 微波遥感的技术基础。
第三章
微波遥感器（微波辐射计、雷达(高度计)、微波 微波遥感器 10 散射计、俯视雷达、微波全息雷达简介）介绍、了解
7
西安电子科技大学 理学院
8
西安电子科技大学 理学院
3、微波辐射计空间分辨率、温度分辨率 在工作高度一定时（相对位置）时空间分辨率为
k是与天线类型有关的常数，其值在0.88至2之间，一般取 k＝1.3,λ是工作波长，D是天线的有效孔径：R是观测距离。
温度分辨率指对两个不同辐射源的亮度温度的分辨能力，有 时也叫做热分辨率或可检最小温度差。它是辐射计灵敏度的一 种度量。
