贵州省毕节至都格高速公路交通工程（安全设施）施工招标 ...附件2：修改前修改后39合同段编码项目名称单位数量编码项目名称单位数量804-7 东区加油站土建804-7 东区加油站土建804-7-1 平整场地m2 187.00 804-7-1 平整场地m2 0.00 804-7-2 场地夯实m2 325.00 804-7-2 场地夯实m2 0.00 804-7-3 挖基础土方m3 52.71 804-7-3 挖基础土方m3 0.00 804-7-4 土(石)方回填m3 22.36 804-7-4 土(石)方回填m3 0.00 804-7-5混凝土灌注桩（圆形Φ900）m 84.00 804-7-5 混凝土灌注桩（圆形Φ900）m 0.00 804-7-6 砖基础m3 4.83 804-7-6 砖基础m3 0.00 804-7-7 实心砖墙m3 6.02 804-7-7 实心砖墙m3 0.00 804-7-8 蒸压加气混凝土砌块m3 40.59 804-7-8 蒸压加气混凝土砌块m3 0.00 804-7-9 垫层C15 m3 6.99 804-7-9 垫层C15 m3 0.00 804-7-10 矩形柱:C30砼m3 21.09 804-7-10 矩形柱:C30砼m3 0.00 804-7-11 构造柱：C25砼m3 3.04 804-7-11 构造柱：C25砼m3 0.00 804-7-12 砼梁：C30砼m3 27.07 804-7-12 砼梁：C30砼m3 0.00 804-7-13 过梁：C20砼m3 0.49 804-7-13 过梁：C20砼m3 0.00 804-7-14 有梁板C30 m3 35.20 804-7-14 有梁板C30 m3 0.00 804-7-15 其他构件（窗台压顶）C20 m3 0.60 804-7-15 其他构件（窗台压顶）C20 m3 0.00804-7-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 31.00 804-7-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 0.00804-7-17 混凝土散水m2 47.28 804-7-17 混凝土散水m2 0.00 804-7-18 现浇混凝土钢筋t 15.37 804-7-18 现浇混凝土钢筋t 0.00 804-7-19 砌体内钢筋加固t 0.15 804-7-19 砌体内钢筋加固t 0.00 804-7-20 钢屋架t(榀) 29.00 804-7-20 钢屋架t(榀) 0.00 804-7-21 倒置式防水屋面m2 174.98 804-7-21 倒置式防水屋面m2 0.00 804-7-22 卫生间防水立面m2 58.14 804-7-22 卫生间防水立面m2 0.00 804-7-23 保温隔热墙m2 259.53 804-7-23 保温隔热墙m2 0.00 804-7-24卫生间洗手台面板（黑色大理石）m2 2.30 804-7-24 卫生间洗手台面板（黑色大理石）m2 0.00 804-7-25 防滑地砖地面(地1) m2 27.51 804-7-25 防滑地砖地面(地1) m2 0.00 804-7-26 地砖楼面(地1) m2 142.67 804-7-26 地砖楼面(地1) m2 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量804-7-27 地砖踢脚m2 13.57 804-7-27 地砖踢脚m2 0.00 804-7-28 石材墙面m2 27.09 804-7-28 石材墙面m2 0.00 804-7-29 白瓷砖墙面m2 82.24 804-7-29 白瓷砖墙面m2 0.00 804-7-30 厕、浴隔断m2 4.00 804-7-30 厕、浴隔断m2 0.00 804-7-31 铝合金方板吊顶m2 27.51 804-7-31 铝合金方板吊顶m2 0.00804-7-32 矿棉板吊顶m2 142.67 804-7-32 矿棉板吊顶m2 0.00 804-7-33 成品套装门m2 11.97 804-7-33 成品套装门m2 0.00 804-7-34 塑钢窗m2 29.52 804-7-34 塑钢窗m2 0.00 804-7-35 水泥砂浆刷乳胶漆墙面m2 198.33 804-7-35 水泥砂浆刷乳胶漆墙面m2 0.00 804-7-36 涂料墙面m2 259.53 804-7-36 涂料墙面m2 0.00 804-8 东区加油站安装804-8 东区加油站安装804-8-1 避雷装置套 1.00 804-8-1 避雷装置套0.00 804-8-2 接地装置套 1.00 804-8-2 接地装置套0.00 804-8-3 JYK照明配电箱台 1.00 804-8-3 JYK照明配电箱台0.00 804-8-4 电力电缆NHYJV-5x10 m 26.74 804-8-4 电力电缆NHYJV-5x10 m 0.00 804-8-5 电气配管SC100 m 10.77 804-8-5 电气配管SC100 m 0.00 804-8-6 电气配管PVC20 m 480.13 804-8-6 电气配管PVC20 m 0.00 804-8-7扣压式薄壁钢导管KBG16m 152.10 804-8-7 扣压式薄壁钢导管KBG16 m 0.00 804-8-8 管内穿线ZR-BV2.5mm2 m 444.85 804-8-8 管内穿线ZR-BV2.5mm2 m 0.00 804-8-9 管内穿线BV2.5mm2 m 878.82 804-8-9 管内穿线BV2.5mm2 m 0.00 804-8-10 管内穿线BV4mm2 m 585.45 804-8-10 管内穿线BV4mm2 m 0.00 804-8-11 单联开关220V,10A 套 3.00 804-8-11 单联开关220V,10A 套0.00 804-8-12 双联开关220V,10A 套 5.00 804-8-12 双联开关220V,10A 套0.00 804-8-13 三联开关220V,10A 套 3.00 804-8-13 三联开关220V,10A 套0.00 804-8-14 柜式空调插座220V,20A 套 4.00 804-8-14 柜式空调插座220V,20A 套0.00 804-8-15 挂式空调插座220V,16A 套 1.00 804-8-15 挂式空调插座220V,16A 套0.00 804-8-16防水防溅换气扇插座220V,20A套 2.00 804-8-16 防水防溅换气扇插座220V,20A 套0.00 804-8-17防水防溅安全插座220V,10A套 3.00 804-8-17 防水防溅安全插座220V,10A 套0.00 804-8-18带保护接点暗装插座220V,10A套9.00 804-8-18 带保护接点暗装插座220V,10A 套0.00 804-8-19单管荧光灯220V,1x36W.3200lm套24.00 804-8-19 单管荧光灯220V,1x36W.3200lm 套0.00804-8-20防水防尘灯220V,11W(节能灯),1800lm 套 3.00 804-8-20防水防尘灯220V,11W(节能灯),1800lm套0.00804-8-21 安全出口标志灯220V,3W 套 1.00 804-8-21 安全出口标志灯220V,3W 套0.00 804-8-22 单向疏散指示灯220V,3W 套 2.00 804-8-22 单向疏散指示灯220V,3W 套0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量804-8-23 应急事故照明灯220V,11W(节能灯),1800lm套13.00 804-8-23应急事故照明灯220V,11W(节能灯),1800lm套0.00804-8-24 工厂灯套20.00 804-8-24 工厂灯套0.00804-8-25 PP-R给水管 DN50 m 7.54 804-8-25 PP-R给水管 DN50 m 0.00 804-8-26 PP-R给水管 DN40 m 3.75 804-8-26 PP-R给水管 DN40 m 0.00 804-8-27 PP-R给水管 DN32 m 1.15 804-8-27 PP-R给水管 DN32 m 0.00 804-8-28 PP-R给水管 DN25 m 25.81 804-8-28 PP-R给水管 DN25 m 0.00 804-8-29 PP-R给水管 DN20 m 1.04 804-8-29 PP-R给水管 DN20 m 0.00 804-8-30 PP-R给水管 DN15 m 5.37 804-8-30 PP-R给水管 DN15 m 0.00 804-8-31 截止阀DN50 个 1.00 804-8-31 截止阀DN50 个0.00 804-8-32 PVC-U排水管 DN100 m 21.59 804-8-32 PVC-U排水管 DN100 m 0.00 804-8-33 PVC-U排水管 DN75 m 6.62 804-8-33 PVC-U排水管 DN75 m 0.00 804-8-34 台式洗脸盆组 4.00 804-8-34 台式洗脸盆组0.00 804-8-35 挂式小便器套 2.00 804-8-35 挂式小便器套0.00 804-8-36 蹲便器套 4.00 804-8-36 蹲便器套0.00 804-8-37 拖布池组 1.00 804-8-37 拖布池组0.00 804-8-38 地漏DN50 个 1.00 804-8-38 地漏DN50 个0.00 804-8-39 地漏DN75 个 2.00 804-8-39 地漏DN75 个0.00 804-8-40给排水管道支架制作安装Kg 280.52 804-8-40 给排水管道支架制作安装Kg 0.00 804-8-41 PVC-U雨水管 DN100 m 70.57 804-8-41 PVC-U雨水管 DN100 m 0.00 804-8-42 手提式灭火器套14.00 804-8-42 手提式灭火器套0.00 804-8-43 电气配管SC50 m 38.40 804-8-43 电气配管SC50 m 0.00 804-8-44 电气配管PVC25 m 74.50 804-8-44 电气配管PVC25 m 0.00 804-8-45 电气配管PVC20 m 52.20 804-8-45 电气配管PVC20 m 0.00 804-15 西区加油站土建804-15 西区加油站土建804-15-1 平整场地m2 187.00 804-15-1 平整场地m2 0.00 804-15-2 场地夯实m2 325.00 804-15-2 场地夯实m2 0.00 804-15-3 挖基础土方m3 52.71 804-15-3 挖基础土方m3 0.00 804-15-4 土(石)方回填m3 22.36 804-15-4 土(石)方回填m3 0.00 804-15-5混凝土灌注桩（圆形Φ900）m 84.00 804-15-5 混凝土灌注桩（圆形Φ900）m 0.00 804-15-6 砖基础m3 4.83 804-15-6 砖基础m3 0.00 804-15-7 实心砖墙m3 6.02 804-15-7 实心砖墙m3 0.00 804-15-8 蒸压加气混凝土砌块m3 40.59 804-15-8 蒸压加气混凝土砌块m3 0.00 804-15-9 垫层C15 m3 6.99 804-15-9 垫层C15 m3 0.00 804-15-10 矩形柱:C30砼m3 21.09 804-15-10 矩形柱:C30砼m3 0.00 804-15-11 构造柱：C25砼m3 3.04 804-15-11 构造柱：C25砼m3 0.00 804-15-12 砼梁：C30砼m3 27.07 804-15-12 砼梁：C30砼m3 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量804-15-13 过梁：C20砼m3 0.49 804-15-13 过梁：C20砼m3 0.00 804-15-14 有梁板C30 m3 35.20 804-15-14 有梁板C30 m3 0.00 804-15-15 其他构件（窗台压顶）C20 m3 0.60 804-15-15 其他构件（窗台压顶）C20 m3 0.00804-15-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 31.00 804-15-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 0.00804-15-17 混凝土散水m2 47.28 804-15-17 混凝土散水m2 0.00804-15-18 现浇混凝土钢筋t 15.37 804-15-18 现浇混凝土钢筋t 0.00804-15-19 砌体内钢筋加固t 0.15 804-15-19 砌体内钢筋加固t 0.00804-15-20 钢屋架t(榀) 29.00 804-15-20 钢屋架t(榀) 0.00804-15-21 倒置式防水屋面m2 174.98 804-15-21 倒置式防水屋面m2 0.00804-15-22 卫生间防水立面m2 58.14 804-15-22 卫生间防水立面m2 0.00804-15-23 保温隔热墙m2 259.53 804-15-23 保温隔热墙m2 0.00卫生间洗手台面板（黑色804-15-24m2 2.30 804-15-24 卫生间洗手台面板（黑色大理石）m2 0.00 大理石）804-15-25 防滑地砖地面(地1) m2 27.51 804-15-25 防滑地砖地面(地1) m2 0.00804-15-26 地砖楼面(地1) m2 142.67 804-15-26 地砖楼面(地1) m2 0.00804-15-27 地砖踢脚m2 13.57 804-15-27 地砖踢脚m2 0.00804-15-28 石材墙面m2 27.09 804-15-28 石材墙面m2 0.00804-15-29 白瓷砖墙面m2 82.24 804-15-29 白瓷砖墙面m2 0.00804-15-30 厕、浴隔断m2 4.00 804-15-30 厕、浴隔断m2 0.00804-15-31 铝合金方板吊顶m2 27.51 804-15-31 铝合金方板吊顶m2 0.00804-15-32 矿棉板吊顶m2 142.67 804-15-32 矿棉板吊顶m2 0.00804-15-33 成品套装门m2 11.97 804-15-33 成品套装门m2 0.00804-15-34 塑钢窗m2 29.52 804-15-34 塑钢窗m2 0.00 804-15-35 水泥砂浆刷乳胶漆墙面m2 198.33 804-15-35 水泥砂浆刷乳胶漆墙面m2 0.00 804-15-36 涂料墙面m2 259.53 804-15-36 涂料墙面m2 0.00 804-16 西区加油站安装804-16 西区加油站安装804-16-1 避雷装置套 1.00 804-16-1 避雷装置套0.00804-16-2 接地装置套 1.00 804-16-2 接地装置套0.00804-16-3 JYK照明配电箱台 1.00 804-16-3 JYK照明配电箱台0.00804-16-4 电力电缆NHYJV-5x10 m 26.74 804-16-4 电力电缆NHYJV-5x10 m 0.00804-16-5 电气配管SC100 m 10.77 804-16-5 电气配管SC100 m 0.00804-16-6 电气配管PVC20 m 480.13 804-16-6 电气配管PVC20 m 0.00扣压式薄壁钢导管804-16-7m 152.10 804-16-7 扣压式薄壁钢导管KBG16 m 0.00 KBG16804-16-8 管内穿线ZR-BV2.5mm2 m 444.85 804-16-8 管内穿线ZR-BV2.5mm2 m 0.00 804-16-9 管内穿线BV2.5mm2 m 878.82 804-16-9 管内穿线BV2.5mm2 m 0.00 804-16-10 管内穿线BV4mm2 m 585.45 804-16-10 管内穿线BV4mm2 m 0.00 804-16-11 单联开关220V,10A 套 3.00 804-16-11 单联开关220V,10A 套0.00 804-16-12 双联开关220V,10A 套 5.00 804-16-12 双联开关220V,10A 套0.00 804-16-13 三联开关220V,10A 套 3.00 804-16-13 三联开关220V,10A 套0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量804-16-14 柜式空调插座220V,20A 套 4.00 804-16-14 柜式空调插座220V,20A 套0.00 804-16-15 挂式空调插座220V,16A 套 1.00 804-16-15 挂式空调插座220V,16A 套0.00防水防溅换气扇插座套 2.00 804-16-16 防水防溅换气扇插座220V,20A 套0.00 804-16-16220V,20A804-16-17防水防溅安全插座220V,10A套 3.00 804-16-17 防水防溅安全插座220V,10A 套0.00 804-16-18带保护接点暗装插座220V,10A套9.00 804-16-18 带保护接点暗装插座220V,10A 套0.00 804-16-19单管荧光灯220V,1x36W.3200lm套24.00 804-16-19 单管荧光灯220V,1x36W.3200lm 套0.00804-16-20防水防尘灯220V,11W(节能灯),1800lm 套 3.00 804-16-20防水防尘灯220V,11W(节能灯),1800lm套0.00804-16-21 安全出口标志灯220V,3W 套 1.00 804-16-21 安全出口标志灯220V,3W 套0.00 804-16-22 单向疏散指示灯220V,3W 套 2.00 804-16-22 单向疏散指示灯220V,3W 套0.00804-16-23 应急事故照明灯220V,11W(节能灯),1800lm套13.00 804-16-23应急事故照明灯220V,11W(节能灯),1800lm套0.00804-16-24 工厂灯套20.00 804-16-24 工厂灯套0.00 804-16-25 PP-R给水管 DN50 m 7.54 804-16-25 PP-R给水管 DN50 m 0.00 804-16-26 PP-R给水管 DN40 m 3.75 804-16-26 PP-R给水管 DN40 m 0.00 804-16-27 PP-R给水管 DN32 m 1.15 804-16-27 PP-R给水管 DN32 m 0.00 804-16-28 PP-R给水管 DN25 m 25.81 804-16-28 PP-R给水管 DN25 m 0.00 804-16-29 PP-R给水管 DN20 m 1.04 804-16-29 PP-R给水管 DN20 m 0.00 804-16-30 PP-R给水管 DN15 m 5.37 804-16-30 PP-R给水管 DN15 m 0.00 804-16-31 截止阀DN50 个 1.00 804-16-31 截止阀DN50 个0.00 804-16-32 PVC-U排水管 DN100 m 21.59 804-16-32 PVC-U排水管 DN100 m 0.00 804-16-33 PVC-U排水管 DN75 m 6.62 804-16-33 PVC-U排水管 DN75 m 0.00 804-16-34 台式洗脸盆组 4.00 804-16-34 台式洗脸盆组0.00 804-16-35 挂式小便器套 2.00 804-16-35 挂式小便器套0.00 804-16-36 蹲便器套 4.00 804-16-36 蹲便器套0.00 804-16-37 拖布池组 1.00 804-16-37 拖布池组0.00 804-16-38 地漏DN50 个 1.00 804-16-38 地漏DN50 个0.00 804-16-39 地漏DN75 个 2.00 804-16-39 地漏DN75 个0.00 804-16-40给排水管道支架制作安装Kg 280.52 804-16-40 给排水管道支架制作安装Kg 0.00 804-16-41 PVC-U雨水管 DN100 m 70.57 804-16-41 PVC-U雨水管 DN100 m 0.00 804-16-42 手提式灭火器套14.00 804-16-42 手提式灭火器套0.00 804-16-43 电气配管SC50 m 38.40 804-16-43 电气配管SC50 m 0.00 804-16-44 电气配管PVC25 m 74.50 804-16-44 电气配管PVC25 m 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量804-16-45 电气配管PVC20 m 52.20 804-16-45 电气配管PVC20 m 0.00 801-8-33 柴油发电机台 1.00 801-8-33 柴油发电机台0.00 802-11-28 柴油发电机台 1.00 802-11-28 柴油发电机台0.00 803-8-32 柴油发电机台 1.00 803-8-32 柴油发电机台0.00804-18-37 柴油发电机台 1.00 804-18-37 柴油发电机台0.00 805-15-20 柴油发电机台 1.00 805-15-20 柴油发电机台0.00 806-12-28 柴油发电机台 1.00 806-12-28 柴油发电机台0.00 807-8-32 柴油发电机台 1.00 807-8-32 柴油发电机台0.00 808-8-32 柴油发电机台 1.00 808-8-32 柴油发电机台0.00 809-13-27 柴油发电机台 1.00 809-13-27 柴油发电机台0.00 801-4-21 柴油发电机组台 1.00 801-4-21 柴油发电机组（HC68GF）台 1.00 802-4-1 柴油发电机组台 1.00 802-4-1 柴油发电机组（HC80GF）台 1.00 803-4-21 柴油发电机组台 1.00 803-4-21 柴油发电机组（HC68GF）台 1.00 804-4-1 柴油发电机组台 1.00 804-4-1 柴油发电机组（HC68GF）台 1.00 804-4-1 柴油发电机组台 1.00 804-4-1 柴油发电机组（HC68GF）台 1.00 805-8-1 柴油发电机组台 1.00 805-8-1 柴油发电机组（HC120GF）台 1.00 806-4-1 柴油发电机组台 1.00 806-4-1 柴油发电机组（HC68GF）台 1.00 806-9-1 柴油发电机组台 1.00 806-9-1 柴油发电机组（HC68GF）台 1.00 807-4-21 柴油发电机组台 1.00 807-4-21 柴油发电机组（HC68GF）台 1.00 808-4-21 柴油发电机组台 1.00 808-4-21 柴油发电机组（HC68GF）台 1.00 809-4-21 柴油发电机组台 1.00 809-4-21 柴油发电机组（HC68GF）台 1.00 809-10-21 柴油发电机组台 1.00 809-10-21 柴油发电机组（HC68GF）台 1.00 804-17-19 22m3生化池座 2.00 804-17-19 30m3生化池座 2.00 806-5-22 15m3生化池座 1.00 806-5-22 20m3生化池座 1.00 806-10-22 15m3生化池座 1.00 806-10-22 20m3生化池座 1.00 802-5-1 沥青道路m2 10098.94 802-5-1 沥青路面m2 11468.72 802-9-1 沥青道路m2 13541.05 802-9-1 沥青路面m2 15983.95 802-5-12 水泥混凝土路面m2 1369.78 802-5-12 水泥混凝土路面m2 0.00 802-9-13 水泥混凝土路面m2 2442.90 802-9-13 水泥混凝土路面m2 0.00 804-17-1 水泥混凝土路面m2 9272.08 804-17-1 水泥混凝土路面m2 2283.49 804-17-2 沥青道路m2 31232.76 804-17-2 沥青路面m2 38221.35 806-5-13 水泥混凝土路面m2 864.50 806-5-13 水泥混凝土路面m2 0.00 806-10-13 水泥混凝土路面m2 1592.50 806-10-13 水泥混凝土路面m2 0.00 806-5-1 沥青道路m2 8861.88 806-5-1 沥青路面m2 9726.38 806-10-1 沥青道路m2 6918.36 806-10-1 沥青路面m2 8510.86 809-11-13 水泥混凝土路面m2 728.75 809-11-13 水泥混凝土路面m2 616.7 809-5-13 水泥混凝土路面m2 801.09 809-5-13 水泥混凝土路面m2 616.7 809-11-1 沥青混凝土道路m2 4301.36 809-11-1 沥青混凝土路面m2 4413.41 809-5-1 沥青混凝土道路m2 3734.97 809-5-1 沥青混凝土路面m2 3919.36810-4-20 镀锌钢板风管0.94 810-4-20 镀锌钢板风管m 0.94修改前修改后40合同段编码项目名称单位数量编码项目名称单位数量815-3 左侧加油站土建815-3 左侧加油站土建815-3-1 平整场地m2 187.00 815-3-1 平整场地m2 0.00 815-3-2 场地夯实m2 325.00 815-3-2 场地夯实m2 0.00 815-3-3 挖基础土方m3 52.71 815-3-3 挖基础土方m3 0.00 815-3-4 土(石)方回填m3 22.36 815-3-4 土(石)方回填m3 0.00 815-3-5 混凝土灌注桩m 84.00 815-3-5 混凝土灌注桩m 0.00 815-3-6 砖基础m3 4.83 815-3-6 砖基础m3 0.00 815-3-7 实心砖墙m3 6.02 815-3-7 实心砖墙m3 0.00 815-3-8 蒸压加气混凝土砌块m3 40.59 815-3-8 蒸压加气混凝土砌块m3 0.00 815-3-9 垫层C15 m3 6.99 815-3-9 垫层C15 m3 0.00 815-3-10 矩形柱:C30砼m3 21.09 815-3-10 矩形柱:C30砼m3 0.00 815-3-11 构造柱：C20砼m3 3.04 815-3-11 构造柱：C20砼m3 0.00 815-3-12 矩形梁C30 m3 27.07 815-3-12 矩形梁C30 m3 0.00 815-3-13 过梁：C20砼m3 0.49 815-3-13 过梁：C20砼m3 0.00 815-3-14 有梁板：C30砼m3 35.20 815-3-14 有梁板：C30砼m3 0.00 815-3-15 其他构件（窗台压顶）C20 m3 0.60 815-3-15 其他构件（窗台压顶）C20 m3 0.00815-3-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 31.00 815-3-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 0.00815-3-17 混凝土散水m2 47.28 815-3-17 混凝土散水m2 0.00 815-3-18 现浇混凝土钢筋t 15.37 815-3-18 现浇混凝土钢筋t 0.00 815-3-19 砌体内钢筋加固t 0.15 815-3-19 砌体内钢筋加固t 0.00 815-3-20 钢屋架t(榀) 29.00 815-3-20 钢屋架t(榀) 0.00 815-3-21 倒置式防水屋面m2 174.98 815-3-21 倒置式防水屋面m2 0.00 815-3-22 卫生间防水立面m2 58.14 815-3-22 卫生间防水立面m2 0.00 815-3-23 保温隔热墙m2 259.53 815-3-23 保温隔热墙m2 0.00 815-3-24卫生间洗手台面板（黑色大理石）m2 2.30 815-3-24 卫生间洗手台面板（黑色大理石）m2 0.00 815-3-25 防滑地砖地面(地1) m2 27.51 815-3-25 防滑地砖地面(地1) m2 0.00 815-3-26 地砖楼面(地1) m2 142.67 815-3-26 地砖楼面(地1) m2 0.00 815-3-27 地砖踢脚m2 13.57 815-3-27 地砖踢脚m2 0.00 815-3-28 石材墙面m2 27.09 815-3-28 石材墙面m2 0.00 815-3-29 白瓷砖墙面m2 82.24 815-3-29 白瓷砖墙面m2 0.00 815-3-30 卫生间隔断m2 4.00 815-3-30 卫生间隔断m2 0.00 815-3-31 铝合金方板吊顶m2 27.51 815-3-31 铝合金方板吊顶m2 0.00 815-3-32 矿棉板吊顶m2 142.67 815-3-32 矿棉板吊顶m2 0.00 815-3-33 成品套装门m2 11.97 815-3-33 成品套装门m2 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-3-34 塑钢窗m2 29.52 815-3-34 塑钢窗m2 0.00 815-3-35 水泥砂浆刷乳胶漆墙面m2 198.33 815-3-35 水泥砂浆刷乳胶漆墙面m2 0.00 815-3-36 涂料墙面m2 259.53 815-3-36 涂料墙面m2 0.00815-4 左侧加油站安装815-4 左侧加油站安装815-4-1 单联开关220V,10A 套 3.00 815-4-1 单联开关220V,10A 套0.00 815-4-2 双联开关220V,10A 套7.00 815-4-2 双联开关220V,10A 套0.00 815-4-3 三联开关220V,10A 套 5.00 815-4-3 三联开关220V,10A 套0.00 815-4-4 电气配管PVC20 m 668.20 815-4-4 电气配管PVC20 m 0.00 815-4-5 管内穿线BV2.5mm2 m 1272.35 815-4-5 管内穿线BV2.5mm2 m 0.00 815-4-6 管内穿线BV4mm2 m 774.62 815-4-6 管内穿线BV4mm2 m 0.00 815-4-7 总等电位端子箱:MEB 个(套) 1.00 815-4-7 总等电位端子箱:MEB 个(套) 0.00 815-4-8 局部等电位端子箱:LEB 个(套) 4.00 815-4-8 局部等电位端子箱:LEB 个(套) 0.00 815-4-9 避雷装置套 1.00 815-4-9 避雷装置套0.00 815-4-10 接地装置项 1.00 815-4-10 接地装置项0.00 815-4-11 送配电装置系统系统 1.00 815-4-11 送配电装置系统系统0.00 815-4-12 接地装置调试系统 1.00 815-4-12 接地装置调试系统0.00 815-4-13 安全出口标志灯220V,3W 套 2.00 815-4-13 安全出口标志灯220V,3W 套0.00 815-4-14 单向疏散指示灯220V,3W 套 2.00 815-4-14 单向疏散指示灯220V,3W 套0.00815-4-15单管荧光灯220V,1x36W.3200lm套24.00 815-4-15 单管荧光灯220V,1x36W.3200lm 套0.00815-4-16防水防尘灯220V,11W(节能灯),1800lm 套 3.00 815-4-16防水防尘灯220V,11W(节能灯),1800lm套0.00815-4-17 JYX照明配电箱台 1.00 815-4-17 JYX照明配电箱台0.00 815-4-18 电力电缆NHYJV-5x10 m 27.30 815-4-18 电力电缆NHYJV-5x10 m 0.00 815-4-19 电气配管SC100 m 21.62 815-4-19 电气配管SC100 m 0.00 815-4-20 扣压式薄壁钢导管KBG16 m 108.50 815-4-20 扣压式薄壁钢导管KBG16 m 0.00 815-4-21 管内穿线ZR-BV2.5mm2 m 328.56 815-4-21 管内穿线ZR-BV2.5mm2 m 0.00 815-4-22 柜式空调插座220V,20A 套 4.00 815-4-22 柜式空调插座220V,20A 套0.00 815-4-23 挂式空调插座220V,16A 套 1.00 815-4-23 挂式空调插座220V,16A 套0.00 815-4-24防水防溅换气扇插座220V,20A套 2.00 815-4-24 防水防溅换气扇插座220V,20A 套0.00 815-4-25防水防溅安全插座220V,10A套 3.00 815-4-25 防水防溅安全插座220V,10A 套0.00 815-4-26带保护接点暗装插座220V,10A套9.00 815-4-26 带保护接点暗装插座220V,10A 套0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-4-27 应急事故照明灯220V,11W(节能灯),1800lm套16.00 815-4-27应急事故照明灯220V,11W(节能灯),1800lm套0.00815-4-28 防爆灯220V,150W 套34.00 815-4-28 防爆灯220V,150W 套0.00 815-4-29 电气配管PVC20 m 273.00 815-4-29 电气配管PVC20 m 0.00 815-4-30 电气配管PVC25 m 405.60 815-4-30 电气配管PVC25 m 0.00 815-4-31 弱电线槽200*70 m 24.81 815-4-31 弱电线槽200*70 m 0.00 815-4-32 弱电线槽100*100 m 101.82 815-4-32 弱电线槽100*100 m 0.00 815-4-33 弱电线槽200*100 m 1.94 815-4-33 弱电线槽200*100 m 0.00 815-4-34 PP-R给水管 DN50 m 7.54 815-4-34 PP-R给水管 DN50 m 0.00 815-4-35 PP-R给水管 DN40 m 3.75 815-4-35 PP-R给水管 DN40 m 0.00 815-4-36 PP-R给水管 DN32 m 1.15 815-4-36 PP-R给水管 DN32 m 0.00 815-4-37 PP-R给水管 DN25 m 25.81 815-4-37 PP-R给水管 DN25 m 0.00 815-4-38 PP-R给水管 DN20 m 1.04 815-4-38 PP-R给水管 DN20 m 0.00 815-4-39 PP-R给水管 DN15 m 5.37 815-4-39 PP-R给水管 DN15 m 0.00 815-4-40 截止阀DN50 个 1.00 815-4-40 截止阀DN50 个0.00 815-4-41 PP-R给水管 DN15 m 5.37 815-4-41 PP-R给水管 DN15 m 0.00 815-4-42 PP-R给水管 DN20 m 1.04 815-4-42 PP-R给水管 DN20 m 0.00 815-4-43 PP-R给水管 DN25 m 25.81 815-4-43 PP-R给水管 DN25 m 0.00 815-4-44 PP-R给水管 DN32 m 1.15 815-4-44 PP-R给水管 DN32 m 0.00 815-4-45 PP-R给水管 DN40 m 3.75 815-4-45 PP-R给水管 DN40 m 0.00 815-4-46 PP-R给水管 DN50 m 7.54 815-4-46 PP-R给水管 DN50 m 0.00 815-4-47 PVC-U排水管 DN75 m 6.62 815-4-47 PVC-U排水管 DN75 m 0.00 815-4-48 PVC-U排水管 DN100 m 21.59 815-4-48 PVC-U排水管 DN100 m 0.00 815-4-49 截止阀DN50 个 1.00 815-4-49 截止阀DN50 个0.00 815-4-50 台式洗脸盆组 4.00 815-4-50 台式洗脸盆组0.00 815-4-51 蹲便器套 4.00 815-4-51 蹲便器套0.00 815-4-52 挂式小便器套 2.00 815-4-52 挂式小便器套0.00 815-4-53 地漏DN50 个 1.00 815-4-53 地漏DN50 个0.00 815-4-54 给排水管道支架制作安装Kg 280.52 815-4-54 给排水管道支架制作安装Kg 0.00 815-4-55 拖布池组 1.00 815-4-55 拖布池组0.00 815-4-56 地漏DN75 个 2.00 815-4-56 地漏DN75 个0.00 815-4-57 PVC-U雨水管 DN100 m 70.57 815-4-57 PVC-U雨水管 DN100 m 0.00815-4-58手提式磷酸铵盐干粉灭火器2-MF/ABC-8 套20.00 815-4-58手提式磷酸铵盐干粉灭火器2-MF/ABC-8套0.00815-4-59 PVC-U雨水管 DN100 m 70.57 815-4-59 PVC-U雨水管 DN100 m 0.00 815-4-60 手提式灭火器套14.00 815-4-60 手提式灭火器套0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-14 右侧加油站土建815-14 右侧加油站土建815-14-1 平整场地m2 187.00 815-14-1 平整场地m2 0.00 815-14-2 场地夯实m2 325.00 815-14-2 场地夯实m2 0.00 815-14-3 挖基础土方m3 52.71 815-14-3 挖基础土方m3 0.00815-14-4 土(石)方回填m3 22.36 815-14-4 土(石)方回填m3 0.00 815-14-5 混凝土灌注桩m 84.00 815-14-5 混凝土灌注桩m 0.00 815-14-6 砖基础m3 4.83 815-14-6 砖基础m3 0.00 815-14-7 实心砖墙m3 6.02 815-14-7 实心砖墙m3 0.00 815-14-8 蒸压加气混凝土砌块m3 40.59 815-14-8 蒸压加气混凝土砌块m3 0.00 815-14-9 垫层C15 m3 6.99 815-14-9 垫层C15 m3 0.00 815-14-10 矩形柱:C30砼m3 21.09 815-14-10 矩形柱:C30砼m3 0.00 815-14-11 构造柱：C20砼m3 3.04 815-14-11 构造柱：C20砼m3 0.00 815-14-12 矩形梁C30 m3 27.07 815-14-12 矩形梁C30 m3 0.00 815-14-13 过梁：C20砼m3 0.49 815-14-13 过梁：C20砼m3 0.00 815-14-14 有梁板：C30砼m3 35.20 815-14-14 有梁板：C30砼m3 0.00 815-14-15 其他构件（窗台压顶）C20 m3 0.60 815-14-15 其他构件（窗台压顶）C20 m3 0.00815-14-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 31.00 815-14-16其他构件（卫生间墙下素砼、阳台栏杆下挡水线）m3(m2、m) 0.00815-14-17 混凝土散水m2 47.28 815-14-17 混凝土散水m2 0.00 815-14-18 现浇混凝土钢筋t 15.37 815-14-18 现浇混凝土钢筋t 0.00 815-14-19 砌体内钢筋加固t 0.15 815-14-19 砌体内钢筋加固t 0.00 815-14-20 钢屋架t(榀) 29.00 815-14-20 钢屋架t(榀) 0.00 815-14-21 倒置式防水屋面m2 174.98 815-14-21 倒置式防水屋面m2 0.00 815-14-22 卫生间防水立面m2 58.14 815-14-22 卫生间防水立面m2 0.00 815-14-23 保温隔热墙m2 259.53 815-14-23 保温隔热墙m2 0.00 815-14-24卫生间洗手台面板（黑色大理石）m2 2.30 815-14-24 卫生间洗手台面板（黑色大理石）m2 0.00 815-14-25 防滑地砖地面(地1) m2 27.51 815-14-25 防滑地砖地面(地1) m2 0.00 815-14-26 地砖楼面(地1) m2 142.67 815-14-26 地砖楼面(地1) m2 0.00 815-14-27 地砖踢脚m2 13.57 815-14-27 地砖踢脚m2 0.00 815-14-28 石材墙面m2 27.09 815-14-28 石材墙面m2 0.00 815-14-29 白瓷砖墙面m2 82.24 815-14-29 白瓷砖墙面m2 0.00 815-14-30 卫生间隔断m2 4.00 815-14-30 卫生间隔断m2 0.00 815-14-31 铝合金方板吊顶m2 27.51 815-14-31 铝合金方板吊顶m2 0.00 815-14-32 矿棉板吊顶m2 142.67 815-14-32 矿棉板吊顶m2 0.00 815-14-33 成品套装门m2 11.97 815-14-33 成品套装门m2 0.00 815-14-34 塑钢窗m2 29.52 815-14-34 塑钢窗m2 0.00 815-14-35 水泥砂浆刷乳胶漆墙面m2 198.33 815-14-35 水泥砂浆刷乳胶漆墙面m2 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-14-36 涂料墙面m2 259.53 815-14-36 涂料墙面m2 0.00 815-15 右侧加油站安装815-15 右侧加油站安装815-15-1 单联开关220V,10A 套 3.00 815-15-1 单联开关220V,10A 套0.00815-15-2 双联开关220V,10A 套7.00 815-15-2 双联开关220V,10A 套0.00 815-15-3 三联开关220V,10A 套 5.00 815-15-3 三联开关220V,10A 套0.00 815-15-4 电气配管PVC20 m 668.20 815-15-4 电气配管PVC20 m 0.00 815-15-5 管内穿线BV2.5mm2 m 1272.35 815-15-5 管内穿线BV2.5mm2 m 0.00 815-15-6 管内穿线BV4mm2 m 774.62 815-15-6 管内穿线BV4mm2 m 0.00 815-15-7 总等电位端子箱:MEB 个(套) 1.00 815-15-7 总等电位端子箱:MEB 个(套) 0.00 815-15-8 局部等电位端子箱:LEB 个(套) 4.00 815-15-8 局部等电位端子箱:LEB 个(套) 0.00 815-15-9 避雷装置套 1.00 815-15-9 避雷装置套0.00 815-15-10 接地装置项 1.00 815-15-10 接地装置项0.00 815-15-11 送配电装置系统系统 1.00 815-15-11 送配电装置系统系统0.00 815-15-12 接地装置调试系统 1.00 815-15-12 接地装置调试系统0.00 815-15-13 安全出口标志灯220V,3W 套 2.00 815-15-13 安全出口标志灯220V,3W 套0.00 815-15-14 单向疏散指示灯220V,3W 套 2.00 815-15-14 单向疏散指示灯220V,3W 套0.00815-15-15单管荧光灯220V,1x36W.3200lm套24.00 815-15-15 单管荧光灯220V,1x36W.3200lm 套0.00815-15-16防水防尘灯220V,11W(节能灯),1800lm 套 3.00 815-15-16防水防尘灯220V,11W(节能灯),1800lm套0.00815-15-17 JYX照明配电箱台 1.00 815-15-17 JYX照明配电箱台0.00 815-15-18 电力电缆NHYJV-5x10 m 27.30 815-15-18 电力电缆NHYJV-5x10 m 0.00 815-15-19 电气配管SC100 m 21.62 815-15-19 电气配管SC100 m 0.00 815-15-20 扣压式薄壁钢导管KBG16 m 108.50 815-15-20 扣压式薄壁钢导管KBG16 m 0.00 815-15-21 管内穿线ZR-BV2.5mm2 m 328.56 815-15-21 管内穿线ZR-BV2.5mm2 m 0.00 815-15-22 柜式空调插座220V,20A 套 4.00 815-15-22 柜式空调插座220V,20A 套0.00 815-15-23 挂式空调插座220V,16A 套 1.00 815-15-23 挂式空调插座220V,16A 套0.00 815-15-24防水防溅换气扇插座220V,20A套 2.00 815-15-24 防水防溅换气扇插座220V,20A 套0.00 815-15-25防水防溅安全插座220V,10A套 3.00 815-15-25 防水防溅安全插座220V,10A 套0.00 815-15-26带保护接点暗装插座220V,10A套9.00 815-15-26 带保护接点暗装插座220V,10A 套0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-15-27 应急事故照明灯220V,11W(节能灯),1800lm套16.00 815-15-27应急事故照明灯220V,11W(节能灯),1800lm套0.00815-15-28 防爆灯220V,150W 套34.00 815-15-28 防爆灯220V,150W 套0.00815-15-29 电气配管PVC20 m 273.00 815-15-29 电气配管PVC20 m 0.00 815-15-30 电气配管PVC25 m 405.60 815-15-30 电气配管PVC25 m 0.00 815-15-31 弱电线槽200*70 m 24.81 815-15-31 弱电线槽200*70 m 0.00 815-15-32 弱电线槽100*100 m 101.82 815-15-32 弱电线槽100*100 m 0.00 815-15-33 弱电线槽200*100 m 1.94 815-15-33 弱电线槽200*100 m 0.00 815-15-34 PP-R给水管 DN50 m 7.54 815-15-34 PP-R给水管 DN50 m 0.00 815-15-35 PP-R给水管 DN40 m 3.75 815-15-35 PP-R给水管 DN40 m 0.00 815-15-36 PP-R给水管 DN32 m 1.15 815-15-36 PP-R给水管 DN32 m 0.00 815-15-37 PP-R给水管 DN25 m 25.81 815-15-37 PP-R给水管 DN25 m 0.00 815-15-38 PP-R给水管 DN20 m 1.04 815-15-38 PP-R给水管 DN20 m 0.00 815-15-39 PP-R给水管 DN15 m 5.37 815-15-39 PP-R给水管 DN15 m 0.00 815-15-40 截止阀DN50 个 1.00 815-15-40 截止阀DN50 个0.00 815-15-41 PP-R给水管 DN15 m 5.37 815-15-41 PP-R给水管 DN15 m 0.00 815-15-42 PP-R给水管 DN20 m 1.04 815-15-42 PP-R给水管 DN20 m 0.00 815-15-43 PP-R给水管 DN25 m 25.81 815-15-43 PP-R给水管 DN25 m 0.00 815-15-44 PP-R给水管 DN32 m 1.15 815-15-44 PP-R给水管 DN32 m 0.00 815-15-45 PP-R给水管 DN40 m 3.75 815-15-45 PP-R给水管 DN40 m 0.00 815-15-46 PP-R给水管 DN50 m 7.54 815-15-46 PP-R给水管 DN50 m 0.00 815-15-47 PVC-U排水管 DN75 m 6.62 815-15-47 PVC-U排水管 DN75 m 0.00 815-15-48 PVC-U排水管 DN100 m 21.59 815-15-48 PVC-U排水管 DN100 m 0.00 815-15-49 截止阀DN50 个 1.00 815-15-49 截止阀DN50 个0.00 815-15-50 台式洗脸盆组 4.00 815-15-50 台式洗脸盆组0.00 815-15-51 蹲便器套 4.00 815-15-51 蹲便器套0.00 815-15-52 挂式小便器套 2.00 815-15-52 挂式小便器套0.00 815-15-53 地漏DN50 个 1.00 815-15-53 地漏DN50 个0.00 815-15-54 给排水管道支架制作安装Kg 280.52 815-15-54 给排水管道支架制作安装Kg 0.00 815-15-55 拖布池组 1.00 815-15-55 拖布池组0.00 815-15-56 地漏DN75 个 2.00 815-15-56 地漏DN75 个0.00 815-15-57 PVC-U雨水管 DN100 m 70.57 815-15-57 PVC-U雨水管 DN100 m 0.00815-15-58手提式磷酸铵盐干粉灭火器2-MF/ABC-8 套20.00 815-15-58手提式磷酸铵盐干粉灭火器2-MF/ABC-8套0.00815-15-59 PVC-U雨水管 DN100 m 70.57 815-15-59 PVC-U雨水管 DN100 m 0.00 815-15-60 手提式灭火器套14.00 815-15-60 手提式灭火器套0.00 815-15-59 PVC-U雨水管 DN100 m 70.57 815-15-59 PVC-U雨水管 DN100 m 0.00 修改前修改后编码项目名称单位数量编码项目名称单位数量815-15-60 手提式灭火器套14.00 815-15-60 手提式灭火器套0.00 813-11-34 柴油发电机台 1.00 813-11-34 柴油发电机台0.00 814-14-38 柴油发电机台 1.00 814-14-38 柴油发电机台0.00816-8-33 柴油发电机台 1.00 816-8-33 柴油发电机台0.00 817-10-36 柴油发电机台 1.00 817-10-36 柴油发电机台0.00 818-12-37 柴油发电机台 1.00 818-12-37 柴油发电机台0.00 813-6-1 柴油发电机组台 1.00 813-6-1 柴油发电机组（HC100GF）台 1.00 814-10-1 柴油发电机组台 1.00 814-10-1 柴油发电机组（HC200GF）台 1.00 815-8-21 柴油发电机组台 1.00 815-8-21 柴油发电机组（HC68GF）台 1.00 815-19-21 柴油发电机组台 1.00 815-19-21 柴油发电机组（HC68GF）台 1.00 816-4-21 柴油发电机组台 1.00 816-4-21 柴油发电机组（HC68GF）台 1.00 817-6-1 柴油发电机组台 1.00 817-6-1 柴油发电机组（HC120GF）台 1.00 818-4-1 柴油发电机组台 1.00 818-4-1 柴油发电机组（HC68GF）台 1.00 818-8-21 柴油发电机组台 1.00 818-8-21 柴油发电机组（HC100GF）台 1.00 813-10-11 10m3生化池座 1.00 813-10-11 18m3生化池座 1.00 815-9-20 22m3/天生化池座 1.00 815-9-20 30m3生化池座 1.00 815-20-21 22m3/天生化池座 1.00 815-20-21 30m3生化池座 1.00 816-7-18 15m3生化池座 1.00 816-7-18 12m3生化池座 1.00 817-9-18 15m3生化池座 1.00 817-9-18 24m3生化池座 1.00新增818-11-29 15m3生化池座 1.00 815-9-15 水泥混凝土路面m2 5250.23 815-9-15 水泥混凝土路面m2 1392.62 815-20-15 水泥混凝土路面m2 6761.46 815-20-15 水泥混凝土路面m2 1157.96 815-9-1 沥青道路m2 13517.00 815-9-1 沥青路面m2 13124.75 815-20-1 沥青道路m2 20208.54 815-20-1 沥青路面m2 22728.5。

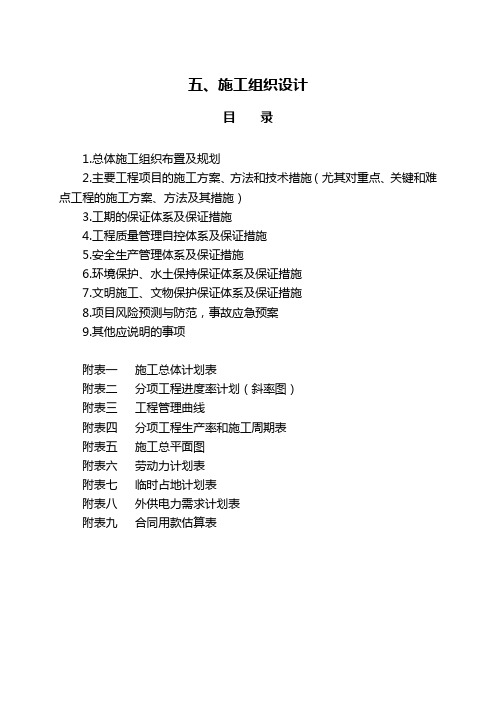

五、施工组织设计目录1.总体施工组织布臵及规划2.主要工程项目的施工方案、方法和技术措施（尤其对重点、关键和难点工程的施工方案、方法及其措施）3.工期的保证体系及保证措施4.工程质量管理自控体系及保证措施5.安全生产管理体系及保证措施6.环境保护、水土保持保证体系及保证措施7.文明施工、文物保护保证体系及保证措施8.项目风险预测与防范，事故应急预案9.其他应说明的事项附表一施工总体计划表附表二分项工程进度率计划（斜率图）附表三工程管理曲线附表四分项工程生产率和施工周期表附表五施工总平面图附表六劳动力计划表附表七临时占地计划表附表八外供电力需求计划表附表九合同用款估算表1.总体施工组织布臵及规划1.1 编制依据（1）厦门至成都公路贵州境毕节至生机（黔川界）段高速公路招标文件、补遗书。
（2）国家和省部级现行法规、公路工程施工技术规范、验收标准、相关行业标准。
（3）我公司类似工程施工经验。
1.2 工程概况1.2.1工程简介1.2.1.1工程范围毕节至生机（黔川界）段高速公路第7合同段起讫桩号为K70+120～K75+530，路线全长5.41公里。
起于孙家岩附近，路线自南向北，设孙家岩2号大桥，设狮子岩隧道穿陈家寨，沿地势布线设猪蹄岩大桥、大地头隧道、羊仓沟大桥、营盘包隧道、老林边大桥至本合同段终点法郎沟。
1.2.1.2主要技术标准本工程采用双向四车道高速公路标准，设计速度80km/h，路基宽度24.5m。
1.2.2自然条件1.2.2.1气候条件项目区属中亚热带至温带云贵高原湿润季风气候区，光照充足，降水量充沛，无霜期长，严寒酷暑时间较短。
四季分明，春、秋、冬三季较长，夏季较短，四季各有其气候特点。
四季气温变化差异较大，年平均气温11℃～15℃，年平均最低气温0℃～4℃，气候温和。
多年平均降雨量1000～1500mm，但地区分配不均，全年有80%的降雨量集中在5-10月份。
1.2.2.2地形地貌本合同段属峰丛山地地貌区，处于赤水河向斜过渡的南翼，本区地形地貌的主要特征有单面山、尖棱的脊状山和相间沟壑次级地貌。

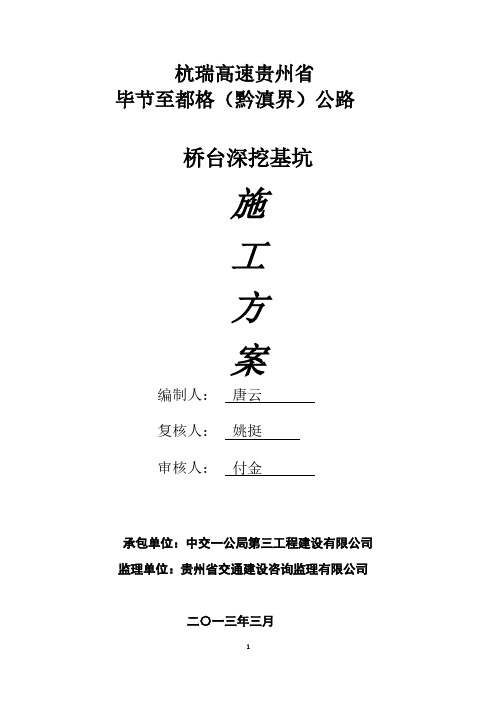

杭瑞高速贵州省毕节至都格（黔滇界）公路桥台深挖基坑施工方案编制人： 唐云 复核人： 姚挺审核人： 付金 承包单位：中交一公局第三工程建设有限公司监理单位：贵州省交通建设咨询监理有限公司二〇一三年三月决吊看护卷调整，对电作下机组且尽目录一、工程概况 (1)二、工程特点和地质状况 (1)三、施工部署 (2)四、施工方法及施工要点 (3)五、工程质量保证措施 (7)六、安全生产保证措施 (9)七、文明施工、环境保护保证措施 (14)老鹰山1号中桥基坑开挖专项施工方案一、工程概况老鹰山I号中桥中心桩号K168+025,起点里程桩号为K168+060，终点里程桩号为K168+095，与路线交角斜度为30度；场区地处贵州高原西部高原山地区，受侵蚀-溶蚀影响，地形条件较为复杂。
场区属溶蚀-侵蚀型低中山地貌，区内最高海拔1928m，最低地海拔1834m，相对高差约94m。
桥轴线最高海拔1864m，最低海拔1854m，相对高差10m。
桥位跨越一冲沟，两岸桥台纵、横坡均较缓，桥区山体植被不发育，多为耕地。
2号桥台挖深7.5米，属于深基坑开挖。
1.3本方案编制依据⑴根据老鹰山1号中桥图纸。
⑵国家和行业颁布的有关现行施工规范和标准。
⑶国家有关《建筑工程现场文明施工管理办法》。
(4)建筑基坑支护技术规程JGJ 120-99二.工程特点和地质状况2.1工程特点本工程位于董地乡大营村，无其他影响工程施工障碍，场地平整，有利于桥梁施工及基坑开挖。
2.2地质状况桥区上覆第四系残坡积（Qel+dl）粉质粘土，下伏基岩为三叠系飞仙关组（T1f）薄～中厚层泥质粉砂岩夹砂岩、二叠系永宁镇组（T1yn）中～厚层灰岩。
三.施工部署3.1、计划工期计划开完工日期为：2013年3月1日-2013年3月15日3.2、人员组织机构为保证桥涵深基坑施工质量和进度，我项目部成立了施工领导组：工程负责人：王明项目经理总工程师：付金项目总工质量负责人：王华山质检工程师安全负责人：方俊益安全工程师材料负责人：郝玉新负责现场材料供应保管施工负责人：张挺负责施工组织、协调基坑开挖时配备15人进行施工，能够满足施工需要。

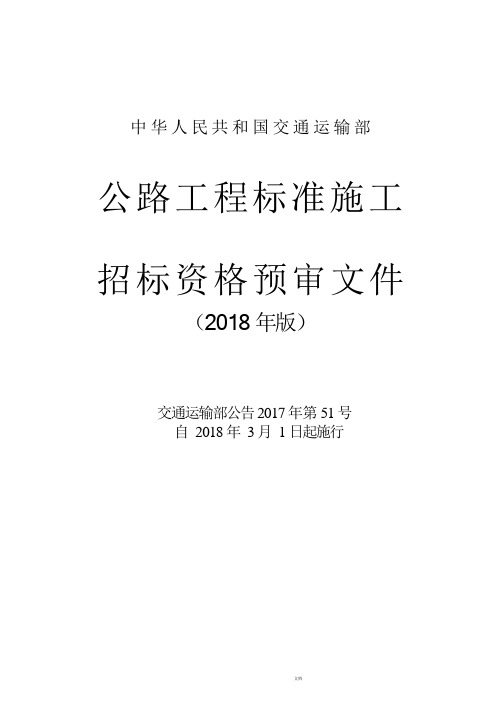

中华人民共和国交通运输部公路工程标准施工招标资格预审文件（2018 年版）交通运输部公告2017 年第51 号自2018 年3 月1 日起施行1交通运输部关于发布公路工程标准施工招标文件及公路工程标准施工招标资格预审文件2018 年版的公告（交通运输部公告 2017 年第 51 号）为加强公路工程施工招标管理，规范招标文件及资格预审文件编制工作，依照《中华人民共和国招标投标法》《中华人民共和国招标投标法实施条例》等法律法规，按照《公路工程建设项目招标投标管理办法》（交通运输部令2015 年第24 号），在国家发展改革委牵头编制的《标准施工招标文件》及《标准施工招标资格预审文件》（以下简称《标准文件》）基础上，结合公路工程施工招标特点和管理需要，交通运输部组织制定了《公路工程标准施工招标文件》（2018 年版）及《公路工程标准施工招标资格预审文件》（2018 年版）（以下简称《公路工程标准文件》），现予发布。
《公路工程标准文件》（2018 年版）自2018 年3 月1 日起施行，原《公路工程标准文件》（交公路发〔2009〕221 号）同时废止，之前根据《公路工程标准文件》（2009 年版）完成招标工作的项目仍按原合同执行。
自施行之日起，依法必须进行招标的公路工程应当使用《公路工程标准文件》（2018 年版），其他公路项目可参照执行。
在具体项目招标过程中，招标人可根据项目实际情况，编制项目专用文件，与《公路工程标准文件》（2018 年版）共同使用，但不得违反国家有关规定。
《公路工程标准文件》（2018 年版）中“申请人须知”“资格审查办法”“投标人须知”“评标办法”和“通用合同条款”等部分，与《标准文件》内容相同的只保留条目号，具体内容见《标准文件》。
《公路工程标准文件》电子文本可在交通运输部网站()“下载中心”下载。
请各省级交通运输主管部门加强对《公路工程标准文件》（2018 年版）贯彻落实情况的监督检查，注意收集有关意见和建议，及时反馈。

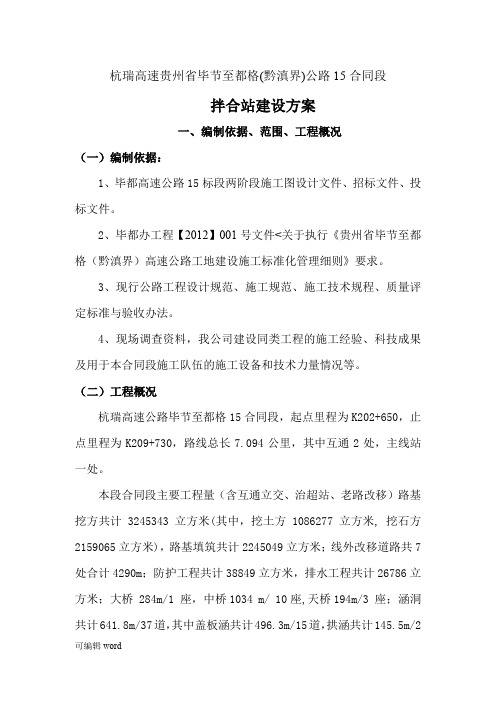

杭瑞高速贵州省毕节至都格(黔滇界)公路15合同段拌合站建设方案一、编制依据、范围、工程概况（一）编制依据：1、毕都高速公路15标段两阶段施工图设计文件、招标文件、投标文件。
2、毕都办工程【2012】001号文件<关于执行《贵州省毕节至都格（黔滇界）高速公路工地建设施工标准化管理细则》要求。
3、现行公路工程设计规范、施工规范、施工技术规程、质量评定标准与验收办法。
4、现场调查资料，我公司建设同类工程的施工经验、科技成果及用于本合同段施工队伍的施工设备和技术力量情况等。
（二）工程概况杭瑞高速公路毕节至都格15合同段，起点里程为K202+650，止点里程为K209+730，路线总长7.094公里，其中互通2处，主线站一处。
本段合同段主要工程量（含互通立交、治超站、老路改移）路基挖方共计 3245343立方米(其中，挖土方1086277立方米, 挖石方2159065立方米)，路基填筑共计2245049立方米；线外改移道路共7处合计4290m；防护工程共计38849立方米，排水工程共计26786立方米；大桥 284m/1 座，中桥1034 m/ 10座,天桥194m/3 座；涵洞共计641.8m/37道，其中盖板涵共计496.3m/15道，拱涵共计145.5m/2道，圆管涵共计260m/20道；隧道2017.5m/ 1座，俄脚互通立交区一处，法窝枢纽立交区一处，治超站一处。
为满足本标段施工混凝土的需要，拟在K204+880205+020左侧修建混凝土搅拌站，集中供应本合同段白龙山隧道及桥涵施工混凝土需要，混凝土方量约19万方。
二、拌合站标准化建设方案（一）拌合站选址及规划1、拌合站选址拌合站位于我标段主线K204+880205+020左侧，紧邻212省道通道，交通便利，便于搅拌站接受各种材料。
混凝土运输车由拌合站上行400米可直接运送至隧道出口，下行150米可进入都格方向施工便道到达各桥涵施工点，保证砼出机到入仓的时间不超过30，减少了运输途中砼分离和坍落度损失以及温度变化。
G56杭瑞高速公路毕节至都格（黔滇界）段
拟建项目位于贵州省西北部，起点位于毕节市南侧龙滩边处，与厦门至成都公路贵州境毕节至生机（黔川界）段公路起点、杭瑞高速公路遵义至毕节段终点相接；
终点位于六盘水市水城县都格镇与云南交界的北盘江处，与云南规划的杭瑞高速普立至宣威段起点相接。
主线全长约139km，全程高速公路设计车速采用80km/h的标准，路基宽24.5m，工程投资估算总额123.99亿元。
项目于2010年1月开工，计划2013年12月全线通车。
Z7:六盘水至盘县高速公路
水盘高速公路全长91公里，起于水城县玉舍乡俄脚发窝，经白鸡坡、都格火车站、发耳、营街，在望龙包跨过北盘江，经茅草坪、营盘、兰花箐、雨格、松河、鸡场坪，穿过扎营山，经滑石、垭密，终于盘县红果海铺。
该公路投资概算为70.2亿元，路线采用双向四车道高速公路标准，设计行车速度每小时80公里，整体式路基宽度为21.5米。
公路竣工通车后，水城至盘县的公路里程较老路缩短80多公里，行车时间由原来的5小时减少到约1个半小时。
2007年12月26日上午，水盘高速公路在水城县玉舍乡法窝村破土动工。
L7:六枝至镇宁高速公路
六枝至镇宁高速公路为双向四车道高速公路，设计速度为80公里/小时，路基宽度21.5米。
项目起点为六枝西那玉，顺接规划的六盘水至六枝高速公路，经六枝、大用、落别、丁旗，接已建成的沪昆高速公路清镇至镇宁段，全长约44.3公里。
土建工程计划工期18 个月。
该项目已经完成土建工程施工招标。
杭瑞高速公路贵州境毕节至都格段马家营隧道施工方案编制：复核：审核：中交一公局第三工程有限公司毕节至都格高速公路第10合同段项目经理部目录一、编制依据 (1)二、隧道工程概况及地质状况 (1)三、隧道施工总体方案 (1)四、洞口与明洞工程施工 (3)五、超前大管棚支护施工 (7)六、超前导管支护施工 ...............................................................................错误！未定义书签。
七、超前锚杆施工 (13)八、洞身开挖 (133)九、初期支护 (13)十、仰拱与底板施工 (26)十一、防水与排水施工工艺 (28)十二、二次衬砌施工 (33)十三、边道、电缆沟施工 (41)十四、隧道砼路面工程施工 (42)十五、施工超前地质预报工作 (44)十六、监控量测 (48)十七、洞内装饰及防火工程 (50)十八、特殊地质地段施工时应注意事项 (50)十九、文明施工 (50)一、编制依据1、杭瑞高速贵州省毕节至都格(黔滇界)公路项目两阶段施工图及业主招标文件、合同文件；2、《公路隧道施工技术规范》(JTG F60-2009)；3、《公路隧道施工技术细则》（JTG/T F60-2009）；4、《公路工程技术标准》(JTG B01-2003)；5、《公路勘测规范》(JTG C10-2007)；6、《公路工程施工安全技术规程》(JTJ 076-95)；二、工程概况及地质状况1、马家营隧道为短隧道，设计纵坡2.9%，洞内计算行车速度为80km/h，建筑限界净宽为0.75+0.5+2*3.75+0.75+0.75=10.25m，建筑限界净高为5.0m，隧道进出口端地形较陡,均采用整体端墙式洞门,除右幅都格端设置5m明洞外,均贴壁进洞,隧道左线起讫桩号为ZK161+551~ZK162+003,长度为452m,最大埋深97.52m；隧道右线起讫桩号为YK161+546~YK161+990，长度为444m,最大埋深109.16m。
杭瑞高速贵州境毕节至都格（黔滇界）T17合同段公路路基石方爆破设计方案设计：方杰审核：审批：六盘水腾达爆破工程服务有限公司2012年10月08日目 录一、工程概况1、工程简介2、地形地质特征3、周边环境4、主要爆破工程量二、隧道爆破施工组织1、隧道开挖钻爆设计2、隧道施工方法与措施3、施工方法及顺序4、爆破网络5、安全防护 三、路基石方开挖施工方案1、主要施工方法2、爆破作业施工方案3、爆破施工工序控制四、桥梁桩基石方开挖施工方案1、施工工艺2、桩基（井）爆破施工特点3、施工质量和安全保证措施4、安全防护五、爆破安全管理措施1、现场爆破器材使用与要求2、爆破安全警戒六、爆破指挥部组织七、工程进度计划杭瑞高速贵州境毕节至都格（黔滇界）T17合同段石方爆破施工组织设计方案一、工程概况1、工程简介杭瑞高速贵州境毕节至都格（黔滇界）T17合同段位于六盘水市水城县境内，沿线经过坪寨乡、都格乡2个行政乡政府。
合同段起讫桩号为K216-060~K219+521.806，路线全长3.462公里。
主要爆破工程量为：路基清表爆破2.5万m3；路基土石方开挖爆破87.6084万m3；防护及排水工程爆破1.666万m3；特大桥618.4米/1座基坑爆破；大中桥1317.5米/6座基坑爆破；隧道900.5米/3座爆破。
线路等级：道路等级为高速公路，设计时速120km/h，路基宽35.5m，双向六车道。
杭瑞高速贵州境毕节至都格（黔滇界）T17合同段设计起点桩号K216-060，位于水城县坪寨乡崔家坡，设计终点K219+521.806位于水城县都格乡北盘江，线路沿线为山区，多为桥梁和隧道，跨越北盘江及多条小水系，道路全长3.462公里。
道路最大纵坡1.5%，道路全线设置特大桥1座，大中桥6座，隧道3座共900.5米。
2、地形地质特征杭瑞高速贵州境毕节至都格（黔滇界）T17合同段在区域上位于云贵高原，施工海拔落差约180米，施工区域最高峰海拔1670m，最低处位于水城县都格乡北盘江河岸，海拔约1416米m。
一、项目概况杭瑞高速公路毕节至都格（黔滇界）段是《国家高速公路网规划》（7918网）中第12横杭州至瑞丽高速公路在贵州境的重要组成部分，其中项目起点毕节至龙场段与国家高速公路第16横厦门至成都高速公路共线。
项目区位于贵州省西部毕节地区和六盘水市，地处川、滇、黔三省接合部的中心，是连接我国较发达的东南沿海地区和西南内陆腹地的重要横向干线。
同时也是“6横7纵8联”高速公路网规划中第六纵、第三横的重要组成部分。
杭瑞高速公路毕节至都格（黔滇界）段路线起点（K79+000）位于毕节市城东南的龙滩边，北接拟建的厦蓉高速毕节至生机段，东接杭瑞高速遵义至毕节段，西接贵州省规划的毕节至威宁高速公路，路线自北向南，依次经朱昌、东关、化作至龙场，延后继续南行经勺坐大山西北，穿巴雍，在以角进入六盘水境内，由董地跨抵母河，从六盘水市城东侧穿过，经俄脚至本项目终点都格，与云南规划路网相接。
路线全长140.25km（含云南境782m），全线采用全封闭、控制出入的四车道高速公路建设标准，设计速度为80km/h，整体式路基宽度24.5m。
路线主要控制点为：起点龙滩边、朱昌、总溪河、化作、龙场、勺坐大山、抵母河、老鹰山、俄脚、终点都格。
主要相交的道路：省道S211、省道S307、省道S102、省道S212、老鹰山煤矿铁路、贵昆铁路、水黄汽车专用公路、水柏铁路、玉马二级公路、以及沿线县、乡道路。
主要跨越的河流：总溪河、抵母河、通仲河、巴郎河、北盘江。
二、设计标准主线采用技术标准为：双向四车道高速公路，设计时速为80公里/小时，整体式路基宽度24.50m，分离式路基宽度12.25m，停车视距110m，设计荷载等级为公路－Ⅰ级，主线路面采用沥青混凝土。
主要技术指标见下表：三、主要工程规模本项目定测路线全长140.257km（其中含云南境782m），桥隧比例占路线总长的44.21%，主其主要工程量见下表。
全线工程规模汇总表注：四、合同段划分杭瑞高速公路毕节至都格(黔滇界)段施工标段划分表567五、特大桥概况1、总溪河特大桥工程概况：路线经过的毕节市具有“小三峡”之称的总溪河风光——九洞天国家级风景名胜区。
路线穿越风景区，距离风景核心区约700m，总溪河大桥跨越“一线天”漂流区。
可见桥型方案景观效果、桥梁施工对风景区环境影响及道路景观设计的重要性；尽量降低公路建设对景区规划及建设的影响。
地形、地貌：桥址区跨越总溪河深切峡谷，路线经过桥址区的地面高程为1200～1464m。
总体上两岸微地貌为山顶陡崖和沟谷陡崖夹陡斜坡构成。
沟谷陡崖沿河谷分布相对较为连续，其间有卸荷裂隙及受层间控制的小型溶洞发育。
山顶陡崖多呈冠状，立于陡斜坡之上，其受垂直于河谷的“V”形沟谷控制呈断续分布，一般沟谷越深，山顶陡崖的间距越大。
两岸的卸荷裂隙极发育，崩塌与岩堆在河床中随处可见，局部只见岩堆不见水流，地形较复杂。
交通运输条件：桥址区距最近的省道S211的距离毕节岸为5km、都格岸为11 km。
两岸均只有一条村村通机耕道，距离毕节岸直线距离1 km，距离都格岸直线距离800m。
属于等外级道路，刚整修过，宽度能达到4.5m。
通过现场调研和分析研究桥位处的地理环境，结合构件的运输要求以及主拱肋拼装、吊装场地的布设，对便道进行了专门设计。
施工便道采用等外级公路标准设计，新建便道路基宽度采用6.5m，最小圆曲线半径采用25m，最大纵坡采用7.9%，路线长度2.166km；对现有通村公路加宽改造3处。
结构设计：主桥采用跨径360m的上承式钢管混凝土拱桥，拱轴线采用悬链线。
矢高68m，矢跨比f=1/5.294，拱轴系数m=1.6。
1）主拱圈主拱圈断面采用钢管混凝土与钢管组成的桁架式断面，断面高度从拱顶6m(中到中)变化到拱脚11m(中到中)。
单片拱肋宽度4m，横桥向两片拱肋间的中心距离拱脚、拱顶处均为13m。
肋间设置横联和斜撑。
上、下弦拱肋均采用变截面钢管，上拱肋管径由拱脚φ1200×28mm变至拱顶φ1200×36mm。
下拱肋管径由拱脚φ1200×36mm变至拱顶φ1200×28mm。
钢管内灌注C50高强低膨胀混凝土。
钢管拱肋的对接接头采用内法兰盘栓接，管外焊接的形式进行连接。
2）立柱及盖梁拱上立柱采用排架式，其立柱高度相差较大，从52.8m变化至1.8m。
为防止失稳同时又节省材料，立柱采用矩形钢排架，横桥向分别立于钢管拱肋上，柱间采用横撑联接。
根据立柱的高度，柱截面尺寸分别采用1500×800mm和1300×800mm，壁厚16mm。
立柱盖梁采用矩形变截面钢盖梁，截面尺寸由盖梁跨中的1400×1750mm变至边缘的1400×1531mm，壁厚16mm。
3）拱座毕节岸拱座位于较坦的大山体上，都格岸拱座位于山顶陡崖上。
两岸拱座均采用整体式钢筋混凝土结构，基底呈台阶状。
拱座结构尺寸：高19m，顺桥向长度22.2 m，横桥向宽度19.5 m。
拱座与拱脚结合处部6m范围内采用C40混凝土，其余部位采用C30混凝土。
4）桥面系桥面系采用跨径25.2m的钢-混组合梁。
纵向钢主梁采用焊接工字形截面，横梁采用12cm厚的普通钢筋混凝土预制板。
顶面采用8cm厚的整体化现浇混凝土层。
桥面铺装采用10cm厚的沥青混凝土。
5）交界墩5、6号桥墩为主、引桥交界墩，采用“门”式框架矩形截面空心薄壁墩，墩高分别为63m 和66m。
顺桥向宽4.0m，横桥向宽5.0m，壁厚40cm。
交界墩设置于拱座基础上。
施工方案：由于桥位处地形复杂，运输条件有限，故主桥拱肋构件在工厂加工并进行预拼后，以散件运抵桥梁施工现场，在拼装平台上复拼为大节段后，采用扣挂缆索系统吊装就位。
钢管拱肋接头采用法蓝盘对接。
吊装合龙后，用泵送灌注上、下弦管内的混凝土，形成钢管混凝土结构。
拱上立柱采用工地焊接，立柱达到设计标高后，施工横梁、桥面系等。
纵梁采用25.2m钢－混组合梁，采用吊装架设。
引桥上部构造主梁采用预制吊装法施工，先简支后墩梁固结形成连续刚构体系（部分较矮墩采用释放墩，形成结构连续体系）。
预应力混凝土T梁采取就近预制的原则，由于桥位处地势相对较陡，预制场可设置于两岸桥头路基段。
桥址区河流量较小，水深不大，而且所有方案均避开了水中基础，因此下部构造可采用常规方法施工。
桩基施工可采用人工挖孔或机械钻孔施工；桥墩采用滑模或爬模法施工。
2、抵母河特大桥抵母河特大桥位于水城县董地乡东北约2km处跨越抵母河。
桥位距水城～纳雍省道（S307）约2.5公里，两岸都只有通村小公路至桥位附近村寨，交通条件较差。
桥区属溶蚀—侵蚀中山峡谷地貌，桥位处为不对称“U”型峡谷，两岸为陡崖及陡斜坡，两岸台地为宽缓山地地形，大部份基岩裸露，局部灌木发育。
河谷底高程约1410.5米，坡口台地最高1791.2米，相对高差380米，坡口谷宽320米。
抵母河下游称三岔河，为乌江上游主干河流，桥位下游2公里建有金狮子电站，蓄水后正常蓄水位标高1440米，500年一遇洪水位1442.5米，河面宽130米。
桥梁上部孔跨布置为：4×45米先简支后结构连续预应力混凝土T梁+538米单跨钢桁梁悬索桥，桥梁全长728米。
下部构造：主塔采用薄壁空心钢筋混凝土门形框架结构，群桩基础；引桥桥墩为空心薄壁墩，群桩基础；锚碇为重力式锚。
主桥钢桁梁、钢桥面板采用缆索吊装法施工；引桥T梁采用架桥机逐跨架设；主塔采用爬模施工；桥墩采用爬模或翻模施工，桩基采用挖孔（或钻孔）灌注桩。
3、北盘江特大桥北盘江大桥位于六盘水市水城县都格镇上寨组与云南省宣威市普立乡腊龙村交界的北盘江大峡谷，大桥跨越云贵两省交界处的北盘江，贵州岸位于六盘水市水城县都格镇上寨组，云南岸位于宣威市普立乡腊龙村。
通过现场调研和分析研究桥位地理环境，两岸地形陡峭，均须专门修筑施工便道至本岸各塔、墩位和驻地，还应根据构件（尺寸和重量）运输要求对现有的乡村公路进行改造。
经现场踏勘，初步估计本桥新修和加宽处理的施工便道总长度至少20.0km。
大桥工程位于北盘江流域上游，河流以深切、冲刷作用为主，地表水侵蚀作用强烈。
河谷两岸基本成陡壁状，陡壁高度超过200m。
陡壁向两侧地形稍缓，其中云南岸坡度在20°～30°之间，贵州岸地形坡度约30°。
结构设计：主桥采用720m钢桁架梁斜拉桥方案，全桥最大单根杆件长度为16m，单根杆件最大重量为30t，主桥桥跨布置为：80+88+88+720+ 88+88 +80m =1232m，贵州侧主桥采用过渡墩与胡寨大桥连接，云南岸引桥采用3 x34m预应力混凝土连续箱梁，桥梁全长1341.4 m。
主塔采用H型索塔，贵州岸索塔塔高262m，云南岸塔高242m，基础采用群桩基础；辅助墩、过渡墩为空心薄壁墩、群桩基础；云南岸桥台采用轻型桥台，贵州岸过渡墩采用扩大基础，云南岸采用桩基础。
施工方案：主桥贵州和云南两侧的边跨钢桁架梁均采用顶推施工，主跨钢桁梁采用桥面吊机悬臂拼装；跨中合拢段在贵州岸；云南岸引桥预应力混凝土箱梁采用落地支架现浇施工；桥塔采用爬模施工；桥墩采用爬模或翻模施工，桩基为采用钻孔（或挖孔）灌注桩。
六、特长隧道概况本项目共设4座特长隧道，分别是岳家湾隧道（左线洞长4130m；右线洞长4091m）、青山隧道（双洞长3497.5m，）、白龙山隧道（双洞长4027.5m）和深沟隧道（左洞长2940m，右洞长3040m，双洞长2990m）：1、岳家湾隧道拟建岳家湾隧道位于毕节市纳雍县化作乡至寨乐乡之间，进口位于化作乡小箐口附近，出口位于寨乐乡木花营村。
隧道进口距碎石路约500m，交通较为不便。
隧道出口位于寨乐至龙场公路边，交通便利。
隧道左线里程：ZK120+429～ZK124+559，全长4130m；右线里程：YK120+474～YK124+565，全长4091m。
为分离式隧道。
拟建隧道左线设计路面标高：进口处1595.80m；出口处1597.45m；右线设计路面标高：进口处1586.10m；出口处1587.11m 。
路面纵向坡度1%，左线最大埋深约为414.61m；右线最大埋深约412.10m。
隧道呈南～北向展布。
隧道区属溶蚀峰丛及侵蚀中山沟谷地貌区，山体主要由三叠系下统永宁镇组（T1yn1）中厚层～块状灰岩、白云质灰岩，飞仙关组（T1f）泥质粉砂岩夹灰岩，二叠系上统长兴、大隆和龙潭组（P3l+c+d）薄～中厚层砂岩、泥岩夹煤层，峨眉山组(P3β)玄武岩，二叠系中统茅口组（P2m）中厚层～块状灰岩构成。
地面标高1581.39～2021.62m，相对高差约440.23m。
隧道区山峦起伏相连，整体地形较陡，自然坡度角约40～65°。
出口段附近局部几乎呈直立状。
