通力501-B扶梯故障检查及排除培训资料1

61 — 右扶手带速度监控器(若配备).................................................15 62 — 左扶手带速度监控器，预警 ...................................................15 63 — 左扶手带速度监控器，预警 ...................................................15 3.44 故障代码 64 — 制动距离太长 ........................................................................16 3.45 故障代码 65 — 变速箱油位............................................................................16 3.46 故障代码 66 — 附加制动器动作监控 .............................................................16 3.47 故障代码 67 — 制动器复位监控.....................................................................17 68 — 制动器动作监控 .....................................................................17 69 — 第二制动器复位监控..............................................................17 70 — 第二制动器动作监控..............................................................17 3.48 故障代码 71～80 备用 ...................................................................................17 3.49 故障代码 81 — 急停，第二光电监控 .............................................................18 3.50 故障代码 82 — 光电监控故障 ........................................................................18 3.51 故障代码 83 — K73 错误（仅适用于动态制动）............................................18 3.52 故障代码 84 — 制动距离太短 (仅适用于动态制动器).....................................18 3.53 故障代码 85 — 重新启动设备失败 .................................................................18 3.54 故障代码 86～90 备用 ...................................................................................18 3.55 故障代码 91～94 通信故障 ............................................................................18 3.56 故障代码 95～98 备用 ...................................................................................19 3.57 故障代码 99 — 电压变弱(只在自动扶梯运行时监控)......................................19 附 1 EMB 501-B布置图和接线端布置 （带星·三角起动功能） ...................................20 附 2 故障代码 ..............................................................................................................23 附 3 运行参数 ..............................................................................................................26 附 4 安全装置的位置 ...................................................................................................30

23
• 通过近年大量事故案例的分析, 发生在乘客身上的自动 扶梯事故类型主要分为以下六类.根据不完全统计,这六 类事故的发生情况见下图
9% 9%
15% 9%
坠落 5宗 运行中发生逆转 3宗 与物体发生碰撞剪切 5宗
机械部件之间间隙产生的
15%
挤压 14宗 跌倒 3宗
43%
管理不善 3宗
24
• 坠落
① 4.2条，其目的是防止由于自动扶梯出入口空间不够大，致使乘客滞留 在期间造成拥堵从而发生将人员挤掉到扶梯下或从扶梯四周跌落。
② 5.2条，其目的是使乘客不能方便的站立在裙板上（标准采用的方法是 5.1.5.7/5.1.5.7.1/5.1.5.7.2），从而能够阻止人员方便的翻越扶手。
③ 12.2条,其目的是告诫乘客必须遵守相关的要求以及正确使用自动扶梯 的方法，才能保证安全不会从扶梯上坠落。 对于坠落的危险，GB16899 7.6条还规定了扶手装置的高度，其目 的也是防止人员从扶梯梯级的两侧产生坠落。然而，我们从上述坠落 事故中可以看到，扶梯常见的坠落事故主要发生在扶梯与扶梯、扶梯 与建筑物栏杆的接合部，其安全不是由自动扶梯的本身制造、安装能 够保证的，即使自动扶梯本体是安全的，但仍然不能排除由于乘坐扶 梯引发的事故，它还依赖一些建筑物的栏杆、防护的挡板等一些安全 保护装置。
28
• 检验要求 虽然从上述坠落事故的原因分析，可以排除检验机
构以及使用单位的责任，但是从保护人民生命财产安 全的角度，我们应该在检验中注意到有可能引发坠落 事故的情况，特别是目前相关法规没有对除扶梯本体 以及标准规定的要求以外引发的安全事故责任作出明 确的界定，有可能承担法律的责任，因此建议对扶梯 四周的安全进行检查。
29
• 运行中发生的逆转

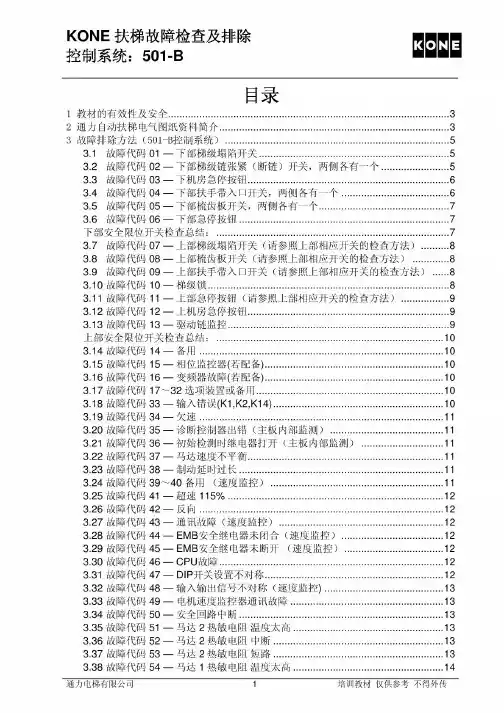

目录1 教材的有效性及安全 (3)2 通力自动扶梯电气图纸资料简介 (3)3 故障排除方法（501-B控制系统） (5)3.1 故障代码 01 — 下部梯级塌陷开关 (5)3.2 故障代码 02 — 下部梯级链张紧（断链）开关，两侧各有一个 (5)3.3 故障代码 03 — 下机房急停按钮 (6)3.4 故障代码 04 — 下部扶手带入口开关，两侧各有一个 (6)3.5 故障代码 05 — 下部梳齿板开关，两侧各有一个 (7)3.6 故障代码 06 — 下部急停按钮 (7)下部安全限位开关检查总结： (7)3.7 故障代码 07 — 上部梯级塌陷开关（请参照上部相应开关的检查方法） (8)3.8 故障代码 08 — 上部梳齿板开关（请参照上部相应开关的检查方法） (8)3.9 故障代码 09 — 上部扶手带入口开关（请参照上部相应开关的检查方法） (8)3.10 故障代码 10 — 梯级锁 (8)3.11 故障代码 11 — 上部急停按钮（请参照上部相应开关的检查方法） (9)3.12 故障代码 12 — 上机房急停按钮 (9)3.13 故障代码 13 — 驱动链监控 (9)上部安全限位开关检查总结： (10)3.14 故障代码 14 — 备用 (10)3.15 故障代码 15 — 相位监控器(若配备) (10)3.16 故障代码 16 — 变频器故障(若配备) (10)3.17 故障代码 17～32 选项装置或备用 (10)3.18 故障代码 33 — 输入错误(K1,K2,K14) (10)3.19 故障代码 34 — 欠速 (11)3.20 故障代码 35 — 诊断控制器出错（主板内部监测） (11)3.21 故障代码 36 — 初始检测时继电器打开（主板内部监测） (11)3.22 故障代码 37 — 马达速度不平衡 (11)3.23 故障代码 38 — 制动延时过长 (11)3.24 故障代码 39～40 备用（速度监控） (11)3.25 故障代码 41 — 超速115% (12)3.26 故障代码 42 — 反向 (12)3.27 故障代码 43 — 通讯故障（速度监控） (12)3.28 故障代码 44 — EMB安全继电器未闭合（速度监控） (12)3.29 故障代码 45 — EMB安全继电器未断开（速度监控） (12)3.30 故障代码 46 — CPU故障 (12)3.31 故障代码 47 — DIP开关设置不对称 (12)3.32 故障代码 48 — 输入输出信号不对称（速度监控) (13)3.33 故障代码 49 — 电机速度监控器通讯故障 (13)3.34 故障代码 50 — 安全回路中断 (13)3.35 故障代码 51 — 马达2热敏电阻温度太高 (13)3.36 故障代码 52 — 马达2热敏电阻中断 (13)3.37 故障代码 53 — 马达2热敏电阻短路 (13)3.38 故障代码 54 — 马达1热敏电阻温度太高 (14)3.39 故障代码 55 — 马达1热敏电阻中断 (14)3.40 故障代码 56 — 马达1热敏电阻短路 (14)3.41 故障代码 57 — 钥匙开关未返回中央位置(起动后10秒内) (14)3.42 故障代码 58 — 下部梯级缺失装置(若配备) (15)59 — 上部梯级缺失装置(若配备) (15)3.43 故障代码 60 — 左扶手带速度监控器(若配备) (15)61 — 右扶手带速度监控器(若配备) (15)62 — 左扶手带速度监控器，预警 (15)63 — 左扶手带速度监控器，预警 (15)3.44 故障代码 64 — 制动距离太长 (16)3.45 故障代码 65 — 变速箱油位 (16)3.46 故障代码 66 — 附加制动器动作监控 (16)3.47 故障代码 67 — 制动器复位监控 (17)68 — 制动器动作监控 (17)69 — 第二制动器复位监控 (17)70 — 第二制动器动作监控 (17)3.48 故障代码 71～80 备用 (17)3.49 故障代码 81 — 急停，第二光电监控 (18)3.50 故障代码 82 — 光电监控故障 (18)3.51 故障代码 83 — K73错误（仅适用于动态制动） (18)3.52 故障代码 84 — 制动距离太短 (仅适用于动态制动器) (18)3.53 故障代码 85 — 重新启动设备失败 (18)3.54 故障代码 86～90 备用 (18)3.55 故障代码 91～94 通信故障 (18)3.56 故障代码 95～98 备用 (19)3.57 故障代码 99 — 电压变弱(只在自动扶梯运行时监控) (19)附1 EMB 501-B布置图和接线端布置 （带星.三角起动功能） (20)附2 故障代码 (23)附3 运行参数 (26)附4 安全装置的位置 (30)1 教材的有效性及安全本教材适用于控制系统为501-B的扶梯安装及维保，有部分PCL控制系统扶梯因为没有数码显示，根据万用表检测结果，实际解决方法也可以参考本教材。

自动扶梯人行道常见故障与排除一、接通电源后，梯子不能启动首先检查电源三相电是否断相、错相，否则就不能正常启动梯子。

相序开关指示灯显示绿灯时方为正常。

其次检查安全回路开关是否复位，可通过故障显示屏查找未复位开关，直至安全回路主接触器吸合为止。

如果安全回路畅通，但仍不能启动，可先检查输入信号是否进入PLC，再检查输出是否正常。

此项可通过观察PLC输入和输出信号指示灯，再借助万用表测量共同完成。

根据电路原理图，逐级检查找故障原因。

二、接通电源后，正常启动钥匙，运行不到一周后，连续报警并停梯。

该故障是由于测速光电开关未检测到相关信号，或者是由于电网电压过高或过低引起运行速度过快或过慢而导致。

如果是测速光电开关未检测到相关信号所导致的报警停梯可通过检修开关查找原因。

1、扶梯测速开关安装在直线段导轨上部左边。

故障原因如下：①个别梯级安装不正②梯级链条在安装光电开关处游动较大，致使个别梯级经过时不能检测到该梯级产生报警停梯。

此时可重新调整梯路导轨位置，使上主轨和下主轨开档距离符合要求。

③光电开关安装松动造成。

须重新调整，光电开关合适位置并锁紧，保证每个梯级经过时都能检测到信号。

2、人行道测速开关安装在驱动主机的驱动链轮旁边，故障原因如下：①开关松动造成检测不到信号②信号源（M6螺栓）未固定紧造成链轮转动时位置错位，使开关测检不到信号。

三、启动后，突然间停梯，并没有连续报警。

故障原因：（1）电网突然间断电或缺相引起停梯。

（2）某安全开关动作引起停梯。

（3）热保继电器动作停梯（4）其它故障停梯。

故障排除：1、观察周围用电器是否正常工作，如果电网停电，待电网来电后再投入运行。

2、查看故障显示代码，将动作的开全开关复位，并查找开关的动作原因。

排除发生故障的隐患。

3、查找热继电器动作原因，必要时须停梯运行。

4、如果上述三种原因均已排除，可查找电控柜内线路原因。

（例如熔断器烧断、接触器打火、触点接触不良，线鼻螺钉未锁紧等）四、梯路跑偏故障原因：①下驱动侧板定位时与桁架中心面不地称造成②驱动主轴轴线在水平和垂直两平面与桁架梯路轨中心平面存在偏差。
