GR地质雷达介绍

1.5 地质雷达探测系统的组成
从左到右从上到下依次为： SIR-20主机、电缆、400M 天线、电池和充电器、打标 器、测距轮
1.6 地质雷达天线分类
空气耦合天线：主要用于道 路路面检测（具有快速便捷 的特点，但受到的干扰较 大）；
地面耦合天线：主要用于地 质构造检测，检测深度较深 （地面耦合天线能够减少天 线与地面间其他因素的干扰， 检测效果较为准确）
2.2 现场检测工作 2.2.1 仪器设备启动与参数设置 ① 连接主机与电源和天线 ② 打开主机电脑，进入采集软件 ③ 采集方式：时间模式time（也称为连续测量、自由测量）、距离模式
distance（也称为测距轮控制测量、距离测量）、点测模式point ④ 采集关键参数 （1）频率：发射天线的中心频率越高，则分辨率越高，
与探空雷达一样，探地雷达利用超高频电磁波的反射来探测目标体，根 据接收到的反射波的旅行时间、幅度与波形资料，推断地下介质的结构与分 布。
1.2 地质雷达的工作频段
1~100MHz, 低频，地质探测1-30米 100~1000MHz，中频，构造结构探测，2米 1000~5000MHz，高频, 浅表结构体探测， 50厘米
反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射 信号越强
（7世界中粒子呈无序排列的 状态，当外界电磁波穿透该 物质时，微观世界中的粒子 就会成定向排列状态，此时 会形成一个电容板，对外界 穿过的电磁波形成一定的阻 碍作用，而每种物质粒子的 排列规律不同，形成电容板 时阻碍外界电磁波穿过的能 力不同，因此各种物质的介 电常数也不同
（9）在“表格”窗口中点“剖面”选项，设置起始里程，如果里程向右减小，选中 “区域减量”。
三、地质雷达典型缺陷图形判定

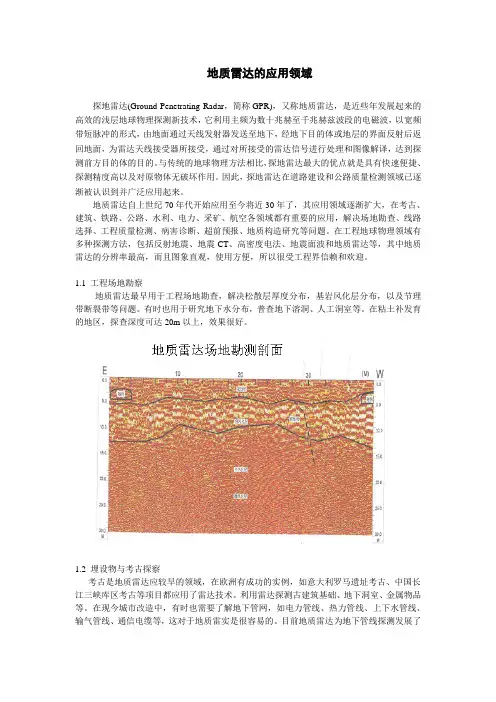

地质雷达的应用领域探地雷达(Ground Penetrating Radar，简称GPR)，又称地质雷达，是近些年发展起来的高效的浅层地球物理探测新技术，它利用主频为数十兆赫至千兆赫兹波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器所接受，通过对所接受的雷达信号进行处理和图像解译，达到探测前方目的体的目的。

与传统的地球物理方法相比，探地雷达最大的优点就是具有快速便捷、探测精度高以及对原物体无破坏作用。

因此，探地雷达在道路建设和公路质量检测领域已逐渐被认识到并广泛应用起来。

地质雷达自上世纪70年代开始应用至今将近30年了，其应用领域逐渐扩大，在考古、建筑、铁路、公路、水利、电力、采矿、航空各领域都有重要的应用，解决场地勘查、线路选择、工程质量检测、病害诊断、超前预报、地质构造研究等问题。

在工程地球物理领域有多种探测方法，包括反射地震、地震CT、高密度电法、地震面波和地质雷达等，其中地质雷达的分辨率最高，而且图象直观，使用方便，所以很受工程界信赖和欢迎。

1.1 工程场地勘察地质雷达最早用于工程场地勘查，解决松散层厚度分布，基岩风化层分布，以及节理带断裂带等问题。

有时也用于研究地下水分布，普查地下溶洞、人工洞室等。

在粘土补发育的地区，探查深度可达20m以上，效果很好。

1.2 埋设物与考古探察考古是地质雷达应较早的领域，在欧洲有成功的实例，如意大利罗马遗址考古、中国长江三峡库区考古等项目都应用了雷达技术。

利用雷达探测古建筑基础、地下洞室、金属物品等。

在现今城市改造中，有时也需要了解地下管网，如电力管线、热力管线、上下水管线、输气管线、通信电缆等，这对于地质雷实是很容易的。

目前地质雷达为地下管线探测发展了高分辨3D 探测系统及软件，如PA THFINDER 雷达、R I S -2K /S 等雷达都可以胜任这类工作，不但可探测到水平位置分布，还可以确定其深度，得到三维分布图。

速度计算：可以反 演管线等绕射点的深度 和上覆介质的速度。利 用结果也可以判断剖面 出现双曲线是否为干扰 源。
z 变面积 z 曲线 z 彩图 z 剖面图
z 颜色设置 z 单道信息查看 z 里程桩号显示 z 时深坐标显示
z 物性识别 z 含水及孔隙率谱分
析 z 地形校正 z 速度计算
GR 地质雷达处理分析系统目前在国内外销售近 100 套，荣获地球物理协会 工程地球物理委员会唯一推荐地质雷达软件系统。GR 地质雷达软件自从 2003 年 推出，经过全国用户的使用和反馈，目前功能覆盖以下内容：数据管理系统、数 据编辑系统、数据分析系统、数据处理系统、数据解释系统、成果输出系统、显 示系统以及本软件的特色功能模块。
道位图输出：可按道根 据需要输出任意大小的位图 文件。
层位信息输出：利用空 间自相关追踪技术实现层位 自动识别，跟踪。同时可以 完成多层位追踪，并自动形 成 EXCEL 电子表格。可方便 查看各点层位厚度。
铁路 CAD 成果：利用病 害编辑和层位线，自动构造 铁路路基 CAD 成果图。
公路面层质量评价：自 动评价公路厚度的合格 率等重要参数。
数据管理
数据编辑
数据分析
软 件 功 能
数据处理
数据解释
成果输出 显示系统 特色功能

z 数据格式转换 z 数据导入导出 z 项目管理
z 标记管理 z 时窗压缩变换 z 道间压缩变换 z 数据翻转 z 文件拼接 z 数据删除 z 数据清零
z 标记编辑——添加/删除 z 标记归一化 z 标记分割（标记等分处理） z 标记编排
自动进行层位追踪
z 层面解析 z 二维解释系统 z 三维解释系统
二维解释工具箱辅助在剖面上直接 圈出异常位置，由解释异常统计功 能自动导出异常相关表格

的数学 表达 式 为 ：
Ｒ＝ ８１ １ 一 ｓ２ １ ／ ￡１ １ ＋ ￡ ）／ １ ｆ ）／ （ ）／ （ ）／ （ ２ １ ｝（ ） （ ２ ２ ２ ２ 式中 ｓ 和 ｓ 分别 表 示 反射 界面 两侧 的相对 介
电常数 。

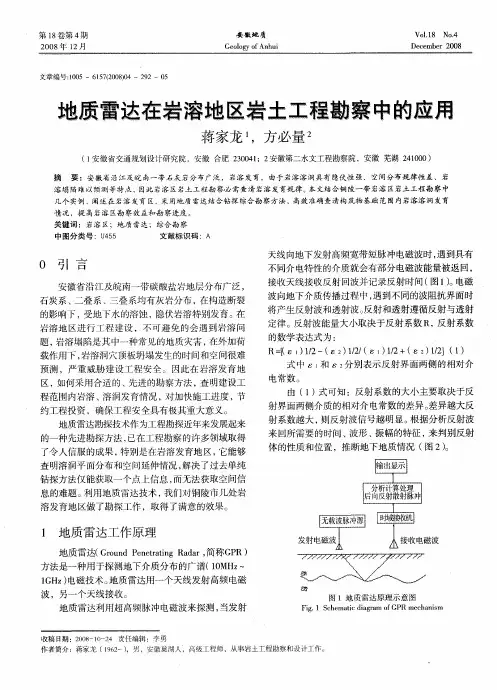

程范围内岩溶 、 同 溶｝发育情况 ， 对加快施工进度 ， 节 约工程投资 ，确保工程安全具有极其重大意义。 地质 雷达勘探技术 作为工程 勘探近年来发 展起来 的一种先进勘探方法 ， 已在工程勘察的许多领域取得
查 明溶 洞平 面分 布和 空间延 伸情 况 ， 决 了过去 单纯 解
钻探方法仅能获取一个点上信息 ， 而无法获取空间信
息 的难 题 。 用地 质雷 达技术 ， 利 我们 对铜 陵市 几处岩
分析计算处理 后向反射散射脉冲
溶发育地区做了勘探工作 ，取得了满意的效果。
１
无 波 冲 Ｉ 载 脉 源 堂
几个实例 ，阐述在岩溶 发育 区，采用地质 雷达结合钻探 综合勘 察方法 ，高效 准确 查清构筑物基础范围内岩溶溶洞发育
情 况 ，提 高岩 溶 区勘 察 效 益 和 勘 察 进度 。
关 键 词 ：岩 溶 区 ；地 质 雷达 ；综 合 勘 察 中 图分 类 号 ：Ｕ ５ ４５ 文 献标 识码 ：Ａ
２ 岩溶塌 陷勘察
新华山铜矿位于著名的铜陵狮子山铜矿 田南侧的
鸡冠 山矿 区 内 ， 属铜 陵市 狮 子 山区 和铜 陵县 天 门镇 分
续分布的裂缝 ， 缝长约 １ｃ ０ｍ至数米 ， 它一般小于２ ～ ５ｍ 洞深一般 ０ ～ ｍ， ｃ； ． ４ 最深可达 １ｍ， ５ ３ 剖面上呈碟 状或桶状 。２ ０ 年 ４ ２ 距新华山铜矿 主井北东 ０７ 月 ４日 方向约１０ 岩溶塌陷， ３ｍ 塌陷坑为椭 圆形 ， 直径约３ｍ， ０ 深约 １． 坑周 围环形分布的裂缝 ， ３ ｍ， ０ 缝宽 ２ ５ｍ —ｃ； 新华 山铜矿 一 ６ｍ坑道同时发生透水淹井 ，损失巨 １０

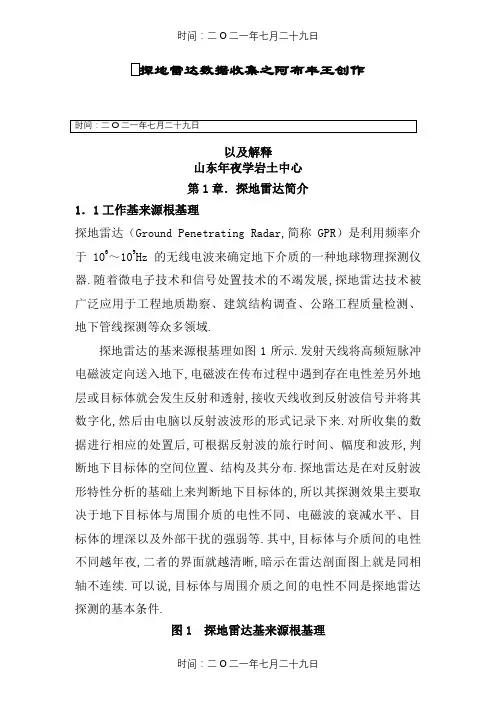

以及解释山东年夜学岩土中心第1章．探地雷达简介1．1工作基来源根基理探地雷达（Ground Penetrating Radar,简称GPR）是利用频率介于106～109Hz的无线电波来确定地下介质的一种地球物理探测仪器.随着微电子技术和信号处置技术的不竭发展,探地雷达技术被广泛应用于工程地质勘察、建筑结构调查、公路工程质量检测、地下管线探测等众多领域.探地雷达的基来源根基理如图1所示.发射天线将高频短脉冲电磁波定向送入地下,电磁波在传布过程中遇到存在电性差另外地层或目标体就会发生反射和透射,接收天线收到反射波信号并将其数字化,然后由电脑以反射波波形的形式记录下来.对所收集的数据进行相应的处置后,可根据反射波的旅行时间、幅度和波形,判断地下目标体的空间位置、结构及其分布.探地雷达是在对反射波形特性分析的基础上来判断地下目标体的,所以其探测效果主要取决于地下目标体与周围介质的电性不同、电磁波的衰减水平、目标体的埋深以及外部干扰的强弱等.其中,目标体与介质间的电性不同越年夜,二者的界面就越清晰,暗示在雷达剖面图上就是同相轴不连续.可以说,目标体与周围介质之间的电性不同是探地雷达探测的基本条件.图1 探地雷达基来源根基理1．2电磁波传布特征探地雷达的电磁脉冲在介质中的传布速度为：其中c为电磁波在空气中的传布速度,罕见介质的介电常数如表1所示.材质相对介电常数材质相对介电常数粉质粘土 6 水81干砂3～5 灰岩4～8湿砂20～30 花岗岩4～7金属300 砂岩 6PVC塑料页岩5～15混凝土淤泥5～30空气 1 海水80粘土5～40表1各种罕见介质的介电常数电磁波脉冲在地质界面上的反射系数为：根据电磁脉冲的传布规律,在地质界面上如果反射系数为负,则相位与发射脉冲相反,若反射系数为正,则相位与反射脉冲一致.如图2和图3,可以清除看到反射波相位的变动规律.图2图31．3雷达的分辨率对地质雷达的探测方式．它的分辨率也是一个必需了解的内容．地质雷达的分辨率包括垂直分辨率和水平分辨率.地质雷达的垂直分辨率主要由地质雷达的波长的二分之一决定.从波的传布规律可知,识别目标体的标准一般需年夜于1／2波长,假设垂育最小可分辨的层的厚度为Dm.则它的计算式为：其中,c为电磁波在真空中的传布速度.可见频率越高,介质的介电常数越年夜,D m越小．即垂直可分辨层的厚度越薄,垂直分辨率越高.地质雷达的水平分辨率是指地质雷达在水平方向上所能分辨的最小异常体的尺寸的能力.通经常使用Fresenel来暗示,当反射面的埋深为H,发射,接受天线的间距远小于H时,R F就是水平分辨率的最小标准.从计算公式可以看出．当目标体埋深越年夜,雷达波频率越低,波长越长,则R F越年夜,水平分辨率越低．反之,水平分辨率越高.第2章．雷达数据的收集雷达数据收集的步伐如下：1．仪器装置调试；2．现场地质以及其它情况记录；3．安插测线；4．参数设置；5．参数现场校核,如分歧格,重新调试参数；6．数据收集.下面将各步伐的注意事项说明.2．1仪器装置调试①必需在断电的状态下进行装置和装配；②如果现场空气比力湿润或者有水,注意防潮防水,以免短路招致损坏电路；2．2现场地质记录记录现场的地质条件,以免现场的干扰在雷达记录中造成假象,扰乱最终的解释.2．3安插测线如果已知探测对象的年夜体走向,尽量使测线与其走向正交；2．4参数设置,各项参数如下：4）：,在,有一部份电磁波继续向下传布,传布过程中电磁波能量会被介质吸收.随着深度的增加,电磁波能量减弱,信号幅度相应地减小,晦气于信号识别和识别.为了能更好地识别信号特征,采纳增益（gain）函数来提高信号的幅度,使得信号的细微变动更容易显示和识别.增益菜单有两个选项：手动/自动Manual/Auto,增益点数Points,GP1、GP2、GP3…GP5.在收集主机的屏幕的右半部份有一个示波器窗口,除显示波形之外,还有一条红色的曲线,该曲线就是增益曲线,曲线的转折点点就是增益控制点.适当的增益函数会提高信号的可视性,可是增益过年夜会呈现削波现象,应该防止削波现象.②位置确定：雷达剖面的最顶端其实不是第一个反射面（比如在空中探测时,剖面的顶端其实不是空中）,这主要是因为：第一,系统延时,即主机给动身射指令到天线开始发射的延迟时间,第二,直达波,即有发射天线直接到接受天线的电磁波.为了更加精确的定位,应该去除这两方面的干扰.可是由于确定零线较为困难.可以在探测时在空中放置一根电缆与测线正交,天线经过电缆时在剖面上会记录下电缆的位置,通过识别电缆就可以确定零线的位置了.图4 collect菜单的注解5）,在该菜单下有一个SCAN和PROCESS子菜单,通过子菜单可以可以进行一些参数修改和数据处置,以便获得更好的显示效果.注：这些修改和处置只是用于显示,其实不会改变原数据.图5 Playbacck菜单的注解6）.图6 Output菜单的注解7）图7 System菜单的注解①,需要调节增益设置；②如果呈现雪花现象（特别是深部）,需要增加叠加次数；③如果存在已知深度的目标体而且该目标体可以在雷达剖面上识另外话,可以通过该目标体的深度来反算波速,进而求出介电常数.这样求出来的介电常数比力接近真实值.如果没有已知深度的目标体,可以打钻确定一个目标体,然后量测其深度,用同样的方法来反算介电常数.①,而且不要发生跳动现象,跳动现象会造成非常年夜的干扰.②打标识表记标帜要及时,尽量不要重复.③隧道拱顶或者拱腰部位探测时,可以使用台车（由装载机拖动台车）,汽车架子和装载机架子,如图8.其中台车最平安,汽车架子最不服稳.台车（由装载机拖动） 汽车架子 图8各种架子第3章 数据分析数据分析和数据处置的目的就是压制干扰,突出有效信号,提高信噪比,这是进行功效解释的前提,只有进行仔细的处置,才华获得良好的效果.图9为数据分析和处置的流程图,其中数据分析和数据处置需要进行屡次调试比较,才华到达较好的处置效果.本章将对各个步伐进行详细讲解.图9 雷达数据分析和处置流程3．1绘制测线安插图和尺寸调整3．1．1 绘制测线安插图内业工作的第一步就是将现场的测线安插草图绘制成正式文档.由于现场雷达数据文件是以编号命名的,所以每条测线所对应的文件编号需要记录在文档中,以防混乱.如下图10,就是雷达探测桥洞的测线安插图,可见在图中标注了测线的方向以及测线所对应的文件编号,应该尽量多的将现场信息反映在安插图上,有助于在解释过程中识别干扰,需要时可以做文字说明. 图10 雷达测线安插图3．1．2雷达数据剖面的尺寸调整 由于在数据收集过程中存在以下的情况： ① 采纳时间连续收集模式的时候天线走速不均匀,招致标识表记标帜（等距离标识表记标帜）之间的道数纷歧样,甚至分歧非常年夜；② 地表起伏比力年夜,容易在雷达剖上造成假象； ③ 由于直达波的存在,使得剖面的最顶部其实不是空中的反映,使得深度发生误差.好 不 好 功效解释 确定处置流程和参数 数据处置 增益处置 IIR 滤波 FIR 滤波 F-K 滤波算术运算 反卷积 偏移处置 静态校正 希尔伯特变换 ……处置效果 绘制测线安插图 尺寸调整 零线确定数据分析频谱分析 希尔伯特变换针对以上的情况,需要进行尺寸调整,各功能模块如下：正每个标识表记标帜之间的道数,固然同时也修正了收集速度（天线运行速度）.参数输入框注意：①在运行该功能之前,必需确保标识表记标帜信息是正确的（无重复标识表记标帜,无丧失标识表记标帜,首尾标识表记标帜都存在,所有的用户标识表记标帜都已经转化为距离标识表记标帜或联合标识表记标帜）.②Scans/unit,unit/mark都必需在头文件中设置好,以便运行该功能.③unit/mark是根据丈量时的设定来设置的.④Scans/unit需要用鼠标来清点每个标识表记标帜之间的道数（注意：因为在雷达剖面中显示的是已经做了叠加处置的数据,若每个标识表记标帜之间的道数为3,而叠加次数为16,则实际每个标识表记标帜之间的道数为二者的乘积48,切记！！）⑤该功能运行之后,原数据中在第一个标识表记标帜之前的部份已经被cut off了.可以通过水平尺寸缩放中的叠加,去除,添加功能来修改雷达数据.参数设置对话框注意每次只能这三项功能中的一个.叠加（stacking）：使用该功能可以对数据进行简单的滑动平均处置.该功能就是将所指定的几道平均叠加之后输出一道数据.去除（skipping）：选定此项,你可以将指定的道去除,比如,你输入参数1,就会每隔一道去除一道数据（因此,数据被压缩到原来的二分之一）添加（stretching）：选择此项,将拓展水平尺寸.该功能将计算出每相邻两道的平均值（或指定道数）,然后将平均道添加到已有数据中.有时因为场地条件所限,我们不能不分部收集数据,在后处置中为了将各部份数据连接在一起,就要使用该功能了.①选择File＞Append File.②选择所要连接的各个文件.③点击Done,完成连接,重新命名加以保管.由于系统延时和直达波存在,使得整个剖面的最顶部其实不是空中的位置.确定空中的位置,对精确的深度定位来说非常关键,可是如何确定,目前还没有定论,下面列举三个经常使用的方法.①根据RADAN介绍,百分之九十的情况下把直达波的第一个正峰位置作为空中.②根据华东院资料,将直达波的第二个波瓣作为空中,如下图③根据经验,可以在探测时在起始部位放置一根电缆,在后处置时在剖面上识别出该电缆,这样就可以确定空中位置了.下面以一个探测剖面为例说明一下这三种方法的用法与区别（如图11）：图11 零线简直定如图11,其第一个正峰位置是10.34ns,第二个峰值是14ns,而电缆位置是16.34ns,可见三者最年夜相差6ns,依照介电常数为8计算,深度偏差了30cm,对超前预报来说该误差可以允许.而对衬砌检测来说偏差较年夜,需要综合三种方法来分析.在测线安插时会遇到地表起伏较年夜的情况,这就需要修正地表起伏对数据剖面的影响,进而可以使水平或接近水平状的反射体的反应更接近实际.通过输入标识表记标帜的z值就可以实现该功能.3．2 数据分析,目前比力经常使用的处置方法有一维滤波,二维滤波,以及反滤波,这几种方法都是以傅立叶谱分析为基础的,傅立叶谱分析是将雷达数据由时间域转化为频率域,暗示的是各种谐波频率的振幅分布,如图12.图12 振幅频谱图关于分歧探测介质的振幅频谱特征,一下有几个结论（摘自杨峰资料）：（1）水对高频电磁波具有很强的吸收作用,这与水离子导电是密切相关的,离子导电增加了介质的电导,而电磁波传布与电导和频率之间呈指数衰减关系.（2）花岗岩不单对高频成分具有一定吸收,而且形成的振幅谱比力单一.（3）在干燥的不均匀介质中,形成的振幅谱不单主频特征不明显,而且在天线的高端会形成一定的杂波信号.这可能是由于高频电磁波在不均匀介质内形成屡次干涉造成的.干涉现象势必加宽信号的频带特征.具体的谱图如图13.空气布景雷达频谱特征水布景雷达频谱特征花岗岩布景雷达频谱特征干燥碎石布景雷达频谱特征图13 分歧介质的频谱图希尔伯特变换,地质雷达发射的高频脉冲电磁波在地下传布过程中将发生强烈的衰减、反射、折射、绕射和散射,这些反射波、折射波、绕射波和散射波相互叠加在一起,为数据处置带来了巨年夜的困难；同时,为了获得更多的反射波特征,地质雷达通常利用宽频带进行记录,因此不成防止地记录下各种干扰噪声.如果噪声频率带与反射波频率带重叠或接近,利用傅立叶谱分析技术对这样的信号进行分析,有时难以取得理想的效果,严重影响了图像解释的可信度和精度,进而影响了地质雷达的探测效果.而希尔伯特变换可以较好的解决这个问题,希尔伯特变换就是将记录道的信息直接在时间域上转化为瞬时振幅,瞬时相位,瞬时频率的技术.复信号的瞬时振幅、瞬时相位、瞬时频率这3种瞬时信息,一般是指一个特定的瞬间,而不是一个时间段的平均.地质雷达信号记录道x(t)的复信号分析与地质雷达信号的傅立叶谱分析分别在时间域和频率域上对地质雷达信号的能量、频率和相位等参数进行分析检测,它们在振幅上无实质分歧,而瞬时频率与傅立叶分析的频率分歧,前者是分析全部谐波叠加波形的视频率,后者则是分析各谐波频率的振幅分布情况.两者既有区别,又有一定的内在联系.复信号分析技术与傅立叶谱分析技术的功效输出分歧,它可以将地质雷达记录中的瞬时振幅、瞬时相位和瞬时频率分离出来,获得同一个剖面的3的解释方法亦有所分歧.瞬时振幅是反射强度的量度,它正比于该时刻地质雷达信号总能量的平方根,利用这种特征便于确定特殊岩层的变动.本地层存在明显介质分层、滑裂带或地下水分界面时,量度.无论反射波的能量强弱,它的相位都能显示出来,即使是弱振幅有效波在瞬时相位图上也能很好地显示出来.当电磁波在各向同性均匀介质中传布时,其相位是连续的；当电磁波在有异常存在的介质中传布时,其相位将在异常位置发生显著变动,在剖面图中明显不连续.因此利用瞬时相位能够较好地对地下分层和地下异常进地层的岩性变动,有助于识别地层,当电磁波通过分歧介质界面时,电磁波频率将发生明显变动.这种变动可以在瞬时频率图像剖面中较为清晰地显示出来,在地下介质发生变动的时候,瞬时频率也会发生显著变动,需要指出的是,在反射层处瞬时频率的年夜小在数值上与反射波的主频对应的很好,所以可以利用瞬时频率的年夜小和稳定情况来判断地下介质的稳定性和岩性变动.对同一探测对象,3种瞬时信息在同一位置发生明显变动就可能反映探测对象在该处的物性变动.因为在这3个参数中,瞬时相位谱的分辨率最高,而瞬时频率谱和瞬时振幅谱的变动也较为直观,所以通常根据瞬时频率谱和瞬时振幅谱来确定地下异常或分层的年夜概位置,然后利用瞬时相位谱精确确定异常位置和分层轮廓线.有些时候,也可以直接利用瞬时相位谱来确定地下异常的位置.具体的分析实例见第五章.第4章数据处置数据处置是进行数据解释的基础,在RADAN中数据处置的方法非常多,应该在数据分析的基础上决定采用那些处置方法,采用怎去除屡次反射反褶积去除绕射并修正倾角较年夜的层面偏移增加低振幅部份的可视性运算功能显示增益和窗口增益观察细微的特征Hibert幅度转换空间滤波生成更为清晰的数据四则运算功能Local peaks（局部极值提取）静态修正各种处置方法的使用方法和注意事项在下面具体讲述.4．1去除水平噪音所谓的水平干扰信号,就是指水平带状干扰,通常具有低频特征,经常会干扰一些真实的反映体,如下图：（a）水平干扰（b）频谱图（可以看出低频干扰较多）图1 水平带状干扰及其对应的频谱图图2 水平干扰（可以看出剖面主要被水平信号覆盖）IIR水平高通滤波滤波器长度应该先设为数据剖面的最年夜道数（应该为奇数）,如果该数值超越225,则应该选择225.这样,在水平方向上长度即是或超越该值的特征将被执行滤波,而长度低于该值的特征受影响很小.IIR水平高通滤波器,其长度最年夜为255,所以长度超越该值的特征都将会被执行滤波,这是不成防止的；②因为直达波也是水平信号,为了分歧毛病直达波发生影响,可以通过设置起始/终止样本点来圈定滤波区域,避开直达波.滤波器长度应该先设为数据剖面的最年夜道数（应该为奇数）,如果该数值超越1023,则应该选择1023.这样,在水平方向上长度即是或超越该值的特征将被执行滤波,而长度低于该值的特征受影响很小.FIR布景去噪滤波器,其长度最年夜为1023,所以长度超越该值的特征都将会被执行滤波,这是不成防止的；②因为直达波也是水平信号,为了分歧毛病直达波发生影响,可以通过设置起始/终止样本点来圈定滤波区域,避开直达波.因为水平干扰信号往往具有低频干扰,所以垂直高通滤波器可以进行相应的处置,具体滤波器设计需根据频谱特征来确定.4．2去除高频干扰高频信号经常暗示为雪花形状,对数据造成了较年夜干扰.可以通过垂直低通滤波,水平低通滤波,滑动平均滤波来进行处置.垂直低通滤波分为IIR 和FIR形式,可以根据频谱图来确定具体的滤波参数.其原理是当你输入一个非零值,由该值决定的道数会相加平均并将平均值赋予中间道,依次计算.所以参数值应该为奇数,一般情况设为5就可以很好的去除高频,平滑数据.4．3 空间滤波,选择达数据剖面.空间快速傅立叶变换滤波器,是一个二维的频率滤波器,在时空二维域中进行滤波.经常被称作频率－波数滤波,或f-k滤波（注：k就是波数的意思）.这种方法可以发生一个二维矩阵,代表了雷达波的相位和振幅.可以用此滤波器进行二维滤波以削减噪音干扰.对已经变动的数据矩阵进行傅立叶逆变换,此时的滤波器会滤失落一些噪音.在技术上,通过逆变换,数据由频率域恢复到时间域.相对一维的垂直和水平滤波,F-K滤波的优点有：可以对信号和噪音进行更好的区分.信号和噪音或许在一维处置中会有所重叠,使得分离它们变得非常困难.可是二维滤波中的情况好的多.该功能的对话框如下图：主要显示了二维谱图,滤波器参数设置,以及谱图的显示控制参数.其中谱图的竖轴代表了信号频率,横轴代表了波数（即每单元长度上波周的数目）.Recalc按钮会将文件转化为二维谱图.谱图的显示参数可以控制谱图的显示质量,一旦谱图形成,可以用Gain,Zoom来增强显示效果,可以使用Scans,Samples来选择显示范围（显示范围也可以通过鼠标来控制）设置滤波器参数可以开始快速傅立叶逆变换.滤波器参数的意义和选择·Min Freq最小频率,Max Freq 最高频率,这两项控制着滤波器的竖向分量.·Alpha 和 Delta Alpha控制着水平分量,可以通过图中的直线在调整.Alpha 代表着滤波器的对称水平,当两条直线关于中间直线对称时,Alpha的值接近于0,当Alpha 很高时,意味着两条射线分歧毛病称.Delta Alpha代表着射线之间的夹角,与反射体的线性尺寸相关.滤波器类型的选择：该项决定了使用哪种空间快速傅立叶逆变换,总共有五种：None: FFT文件不作任何修改被恢复,High-Cut Horizontal:仅两射线之间的部份被执行FFT逆变换. High-Cut Vertical: 仅两射线之外部份被执行FFT逆变换.High-Cut Vert Symm:仅两射线之外部份被执行FFT逆变换（对称的）High-Cut Horz Symm:仅两射线之间的部份被执行FFT逆变换（对称的）注：当射线分歧毛病称时,使用对称滤波器形式可以起到较好的作用.使用经验：①分歧毛病称的射线与对称的滤波器类型组合,往往获得比力好的效果.②射线对称时（即Alpha的值接近于0）,水平和竖直特征会被突出.分歧毛病称的射线（即Alpha 的值很高）突出倾斜的特征.④对High-Cut Horizontal和 High-Cut Horz Symm来说,DeltaAlph较小时且对称时,突出的是水平信号,当Delta较年夜且对称时,则可以包括各种信号.如下图.原始数据Alpha较小Alpha较年夜⑤High-Cut Vertical和High-Cut Vert Symm方式,当Delta Alph 较小且射线对称时,包括各种信号,当Delta较年夜且对称时,突出竖直信号.所以运用这个功能可以去除水平干扰.原始数据Alpha较小Alpha较年夜⑥当射线分歧毛病称时,突出的是倾斜信号,如下图,可见High-Cut Horizontal倾斜信号不突出.High-Cut Vertical模式High-Cut Vert Symm High-Cut Horizontal4．4 去除屡次反射－反卷积当雷达信号在目标体（如一块金属物或湿粘土层）和天线之间来回反射的时候,往往会呈现屡次反射界面的现象.或者在两个反射层面之间发生电磁波的振荡,呈现屡次反射现象.这种现象会模糊浅部的（或者深度较小的部份）真实信息.在实际探测中在扫描地下水层,基岩或空洞的时候就会呈现屡次重复的情况.反卷积就是为去除此类噪声干扰而设计的滤波方法,还可以提高垂直分辨率,分解间距较小的层.RADAN中的反卷积方法叫做预测反卷积,这是一种将尖脉冲反卷积作为一种特例的罕见方法.该方法试图尽力在天线与空中耦合的时候去迫近发射脉冲的形状.假设一个特定长度的震源子波,也称作滤波器算子长度,当震源子波由数据中被清除时,该滤波器可以预测一定距离之外的数据形状,叫做预测延迟.这就招致了反射子波被压制.像天线重复反射等此类预测现象,将被移动到比预测延迟更远的位置,可以有效的消除此类现象.反卷积参数选择为了更好的运行反卷积滤波,像滤波算子长度,预测延迟,预白噪声化,增益,起始样本,终止样本等参数应该适当的选择.滤波算子长度：依照组成一个脉冲的样本点数目,滤波器算子长度设定了滤波器的年夜小.·较长的滤波算子长度可以对雷达波进行较好的拟合,而且可以获得较好的结果,可是耗时较长.·滤波器算子长度应该满足一个完整的雷达子波循环,这样将起到较好的作用.小于该值的参数会招致欠好的结果.反射,再找到第二个正反射峰值,将两者的样本点数相减,而算子长度值应该年夜于或即是该值.预测延迟：该值将被设定为理想的输出脉冲长度（年夜约为雷达子波的半个循环）.小于该值的参数会发生更多噪声.·利用反卷积来去除重复反射时,延迟值应该即是或小于重复之间的空间.·参数值为5－1的预测延迟被用作拟合尖脉冲反卷积,可是这将给数据带来更多噪声干扰.预白噪声化：通过加强白噪声（零延迟）元件,预白噪声化可以调整相应的自相关函数.从数学意义上来讲,预白噪声化可。

地质雷达检测技术在公路工程检测中的应用摘要：地质雷达检测技术具有无损、经济快速、高精度等优点，将地质雷达检测技术应用在公路工程检测中，能有效地提高检测结果的准确性、科学性。

该文阐述了地质雷达检测技术在公路路面厚度的工作原理，对地质雷达检测产生误差的原因进行了分析，并结合实际工程检测，说明了地质雷达检测技术在公路路面厚度的应用是可行的、可靠的。

关键词：公路工程；地质雷达检测技术；路面厚度地质雷达(又称探地雷达，Ground Penetrating Radar，简称GPR)检测技术是一种高精度、连续无损、经济快速、图像直观的高科技检测技术。

它是通过地质雷达向物体内部发射高频电磁波并接收相应的反射波来判断物体内部异常情况。

在公路建设过程中，常采用钻芯取样法对路面厚度指标进行控制。

这种检测方法需要对公路路面进行不同程度的破坏，同时取芯法缺乏代表性，存在一定人为因素，影响检测结果的公正性。

地质雷达检测技术具有采样快、精度高、分辨率高、经济性强、检测无损伤等特点[1-3]，能有效地弥补传统的检测方法中存在的不足之处，因此将地质雷达检测技术应用在公路工程检测中有十分重要的意义。

1 地质雷达检测技术的发展现状1.1 地质雷达技术的发展地质雷达是一种地球物理探测方法，其主要利用超高频脉冲电磁波进行地下介质的探测。

由于地下介质对电磁波具有较强的衰减性，同时地下介质的复杂性和多样性要远远大于地上的空气，所以，电磁波在地下的传播要比在地上传播复杂得多。

所以，在地质雷达应用的初期，它主要用于冰层或岩盐矿等介质中，因为此类介质的电磁波吸收较弱，在上世纪七十年代以后，随着高新技术的不断发展以及新材料的不断涌现，探地雷达技术也获得了迅速的发展，到目前为止，探地雷达已经广泛应用到了道路工程检测中。

2 地质雷达检测技术的工作原理分析2.1 地质雷达的系统构成一套完整的地质雷达设备包括多个子系统，具体有主机、发射机、接收机、天线、信号处理等。

水平分辨率：在水平方向上所能分辨的最小异常体的尺寸 波的干涉原理，与第一菲涅尔带有关
D h/2
31
2. 探地雷达探测的设计
每接受一个探地雷达测量任务都需要对目的体特性与所 处环境进行分析，以确定探地雷达测量能否取得预测效果。
(1)目的体深度是一个非常重要的问题。如果目的体深度 超出雷达系统探测距离的50％，那么探地雷达方法就要被 排除。雷达系统探测距离可根据雷达探距方程进行计算。
满足Qs+Q>0的距离 ，称为探地雷达的探测距离，亦 即处在距离 r 范围内的目的体的反射信号可以为雷达 系统所探测。
27
1.2 探测距离
与选用的天线频率、地下介质的相对介电常数、电导率相关
对于铜、铁等良导电媒介质，其电导率σ 很大，衰减常 数β 也很大，因此，电磁波在良导电媒质中传播时，场 矢量的衰减很快，电磁波只能透入良导体表面的薄层内 （电磁波只能在导体以外的空间或电介质中传播），这 种现象称为趋肤效应。电磁波透入导体内的深度称为穿
粘土
5-40
花岗岩 4-6
岩盐
5-6
冰
3-4
金属
300
PVC材料 3.3
2-1000 0.01-1 0.01-1 0.01 1010 1.34
0.06 0.13 0.13 0.16 0.017 0.16
1-300 0.01-1 0.01-1 0.01 108 0.14
12
工程物探专题----地质雷达
7
1．电磁波在介质中的传播速度
探地雷达测量的是地下界面的反射波的走时，为了获取地 下界面的深度，必须要有介质的电磁波传播速度 v ，其值为
v [ ( 1 ( )2 1)]1/ 2

第一章 前 言1.1应用范围地质雷达利用主频为数十兆赫至千兆赫波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器所接受，通过对所接受的雷达信号进行处理和图像解译，达到探测前方目的体的目的。

由于地质雷达探测速度快、精度高，以及对原物体无破坏作用，所以在工程领域中有广泛的应用。

地质雷达目前已经广泛应用于如下方面： ● 探测松散堆积层与基岩界面 ● 探测地下水的水位线● 探测软弱破碎带(断层)的位置及规模● 对规模较大的裂隙及洞穴的位置和规模的确定● 坑道开挖掌子面前50米范围内的地质构造和地质灾害预测 ● 公路路基场坪地基混凝土结构质量检测 ● 各类地下管线探测 ● 地下埋设物探测 ● 防空洞位置探测 ● 超浅层地基探测● 隧道砼厚度与钢支撑密度施工质量检测 ● 地基注浆质量检测● 飞机场跑道、滑行道、停机坪病害及施工质量检测 ● 铁路路基与高速公路路基病害及施工质量检测 ● 地下及隐蔽工程水渗漏检测 ● 圈定人工填土范围与掩埋沟渠 ● 地基土壤污染圈定正是由于地质雷达有着很好的应用效果，从八十年代起，世界上许多国家都对它进行了不断的研究与开发。

随着电子技术和计算机技术的发展，这种研究开发仍在继续。

1.2 雷达探测的基本原理地质雷达是一种电磁探测技术。

静止的电荷分布或电流分布，激发稳定电场。

稳定电场不随时间变化，不向外辐射能量。

如果场源的电流随时间变化，就激发变化的电场，变化的电场在其周围激起变化的磁场，变化的磁场又要激起变化的电场，变化的电场和磁场由近及远地传播出去，形成电磁场。

在无源空间中，电磁场的发射、传播、反射、折射及绕射满足如下的麦克斯韦尔方程：(1–1)∇⨯=H D t ∂∂εμ=1V 0)()(22='+z E k dz z E d(1–2)(1–3)(1–4)其中：通过对式（1-1）和式（1-4）求解，可得：（1–5）（1–6）其中：从上两式中可以看出，该方程组具有波动方程的形式。

地质雷达报告地质雷达 (Ground-Penetrating Radar，简称GPR) 是一种非侵入性的地质勘探工具，通过向地下发射电磁波并接收反射信号，用于探测地下结构和特征。

本报告旨在探讨地质雷达在地质工程和考古领域的应用，以及其优点和局限性。

一、地质雷达原理及技术特点地质雷达使用高频脉冲电磁波，一般在数兆赫到数千兆赫的频率范围内操作。

当电磁波遇到不同介质边界时，会发生反射、折射和散射。

地质雷达通过接收这些反射信号并进行处理分析，可以生成地下结构的剖面图像。

地质雷达具有以下技术特点：1. 非侵入性：地质雷达无需物理上接触地下，因此对目标地区没有破坏性。

2. 快速获取数据：地质雷达可以在短时间内收集大量数据，有效提高勘探效率。

3. 高分辨率：地质雷达可以提供较高的空间分辨率，可以检测到较小的地下结构特征。

4. 多功能应用：地质雷达不仅用于地质工程，还可以应用于考古学、环境监测等领域。

二、地质雷达在地质工程中的应用1. 地下管线检测：地质雷达可以准确检测地下管道的位置，帮助规划和维护地下设施。

2. 岩土勘探：地质雷达可以测定岩体的不同物理参数，如土壤含水量和密度等，为工程规划和设计提供依据。

3. 地下洞穴检测：地质雷达可以探测地下洞穴的位置和规模，帮助判断地下洞穴的稳定性和安全性。

4. 地质灾害预警：地质雷达可以监测地下水位变化、滑坡等地质灾害的迹象，提前预警风险。

三、地质雷达在考古学中的应用1. 遗址探测：地质雷达可以探测地下隐藏的古代建筑和遗址，帮助考古学家进行发掘和保护。

2. 文物勘探：地质雷达可以探测地下文物的位置和规模，为文物保护提供支持和指导。

3. 土壤分析：地质雷达可以分析土壤中的有机物和矿物质，为考古学家提供土壤成分和古代环境的信息。

四、地质雷达的优点和局限性地质雷达具有以下优点：1. 高效：地质雷达可以快速获取数据，提高勘探效率。

2. 高分辨率：地质雷达可以探测到较小的地下结构特征。

数据处理分析解释系统软件系统包括以下功能:(一) 项目管理采用文件项目管理模式：●用户可以将测区所用测线导入该测区的项目中。

用户可以方便选取测区的任何测线。

●对任何测线的任何处理在测线列表中保留其处理过程，在测线列表中，用户可以方便选择任意处理文件，并方便对任意处理文件进行删除和叠加操作。

(二) 输入输出●雷达剖面的打印输出。

●雷达剖面的图像文件输出。

●将当前数据转换为SEGY等地震格式(三) 标记管理既可以在屏幕上直接删除和插入标记，也可以通过对话框编辑标记实现。

(四) 里程管理可以进行标记控制里程管理，也可以进行道间距里程管理。

这两种模式可以相互转换。

(五) 数据编辑●可以任意删除无用的道数据●可以压缩道间剖面●可以压缩时间间隔剖面●可以扩展任意时间段剖面。

(六) 数据处理功能处理功能很多，主要参见如下：(七) 数据分析●速度分析●各种谱值分析（1）振幅谱（2）功率谱（3）相位谱（4）滑动平均谱（5）二维谱(八) 解释系统解释系统是本软件具有独特功能的研究成果●层位自动识别和追踪，与里程结合起来自动解释。

参数设置界面层位厚度数据直接导出Excel表格，便于编辑 公路评价系统：自动评价公路厚度的合格率等重要参数。

软件进行评价的依据——公路评价标准公路评价参数设置自动生成评价表异常图形编辑解释：自动统计异常的里程深度等信息。

剖面上圈定异常判断异常属性直接输出异常属性列表●病害解释：对回填不密实空洞等给出判定依据●将病害图件输出CAD：方便编辑，打印参数设置输出CAD图形●三维解释系统●地形校正。

2009.10
中国矿业大学。地球探测与信息技术
2.2
瑞典探地雷达（RAMAC/GPR）
RAMAC/GPR非屏蔽天线是低频天线，主要用于深层探 测，该天线只能与CUII主机配合使用。典型的非屏蔽天线有 25MHz、50MHz、100MHz、200MHz天线。所有的 RAMAC/GPR非屏蔽天线均使用同样的发射机及接收机、光
标为反射波双程定时，表示雷达脉冲从发射天线出发经地下
界面反射回到接收天线所需的时间。这种记录能准确反映测 线下方地下各反射界面的形态。
2009.10
中国矿业大学。地球探测与信息技术
2009.10
中国矿业大学。地球探测与信息技术
2009.10
中国矿业大学。地球探测与信息技术
2009.10
中国矿业大学。地球探测与信息技术
个天线接受来自地下介质界面的反射波。电磁波在介质中
传播时，其路径、电磁场强度与波形将随所通过介质的电 性质及几何形态而变化。因此，根据接收到波的旅行时间 （亦称双程走时）、幅度与波形资料，可推断地下介质的 分布情况。
2009.10
中国矿业大学。地球探测与信息技术
对地下雷达探测目标的解释,离不开必要的地
900MHz
1200MHz
2009.10
中国矿业大学。地球探测与信息技术
2.1
SIR雷达介绍
2009.10
中国矿业大学。地球探测与信息技术
2.1
SIR雷达介绍
2009.10
中国矿业大学。地球探测与信息技术
2.2

瑞典探地雷达（RAMAC/GPR）




主要特点 1. 高集成化、真数字式、高速 、轻便。 2. 系统集成化程度高，体积小、重量轻（主机重量仅为2.4公 斤）。 3. 功耗低，主机功耗仅为25W；系统耗电量低，不需电瓶供电， 为野外工作提供方便。 4. 天线与主机之间采用光纤连接，频带宽、速度快、数据质量好、 抗干扰能力强，因此发射机、接收机及主机之间不会相互干扰。 5. 100兆、250兆、500兆、800兆及1000兆天线采用屏蔽方式，因 此其抗干扰能力强。 6. 主机与计算机之间采用ECP并口传输方式，数据传输速度快。 7. 主机可与低频、中频、高频天线全部兼容，同时与孔中天线也 兼容，因此性能价格比高，为用户添臵新天线节约资金。 2009.10 8. 显示方式采用外接笔记本方式。 中国矿业大学。地球探测与信息技术

9
2．电磁波在介质中的吸收特性 吸收系数β 决定了场强在传播过程中的衰减速率，探地雷达工作频率高， 在地下介质中以位移电流为主，即 / 1 ，这时β 的近似值为：


2

即 与导电率成正比，与介电常数的平方根成反比。在空气中，σ =0，则 β =0
当 / 1时(导电介质，传导电流为 主)，
1
探地雷达具有以下技术特性，使其在许多领域尤其 是工程地质领域的得到广泛应用。
1.它是一种非破坏性探测技术，可以安全地用于城市和正 在建设中的工程现场，工作场地条件宽松，适应性强； 2.抗电磁干扰能力强，可在城市内各种噪声环境下工作， 环境干扰影响小； 3.具有工程上较满意的探测深度和分辨率，现场直接提供 实时剖面记录图，图像清晰直观； 4.便携微机控制数据采集、记录、存储和处理； 5.由于使用了高频率，电磁波能量在地下的衰减较强烈， 若在高导厚覆盖条件下，探测范围将受到限制。
5
探地雷达工作原理示意图
发射天线 接收天线 直达波
目标体 反射波
6
• 超高频电磁波（10MHz－5000MHz）
• 由于地下介质往往具有不同的物理特性，如介质的介电
性、导电性及导磁性差异，因而对电磁波具有不同的波 阻抗，进入地下的电磁波在穿过地下各地层或管线等目 标体时，由于界面两侧的波阻抗不同，电磁波在介质的 界面上会发生反射和折射，反射回地面的电磁波脉冲其
花岗岩 基性岩 辉长岩 石英 土壤粗砂（干） 卵石（湿） 砂（干） 砂（湿） 粉砂（干） 粉砂（湿） 粘土（湿） 耕作土（干） 耕作土（湿） 泥炭 淡水
电阻率（ Ω · M）
7000-15000 7000-15000 10000-14000 5000-10000 20000-80000 1000-5000 5000-20000 200-1000 400-2000 30-200 15-30 1000-15000 200-1000 100-300 10000

地质雷达（GRP）检测技术应用XX公司一、前言随着铁路客运专线的陆续施工, 隧道工程以其改善线形、缩短里程和环境保护等无比的优越性和重要作用, 成为路客运专线建设工程结构的重要组成部分。

但隧道施工中因现有的施工方法及工艺、施工者的偷工减料以及检测控制、施工管理不到位等原因引发的质量通病, 一直是工程管理部门十分关注的问题。

地质雷达探测技术的广泛应用成为解决这一施工难题的有效手段。

地质雷达（GPR）是近十余年来迅速发展起来的一种无损伤高精度的物理探测技术, 在工程地质勘测、古遗址探测、地下埋设物探测和地下污染带划分等方面已得到较广泛应用。

在控制隧道施工时运用地质雷达进行隧道施工超前地质预报、支护结构的质量检测, 在指导隧道工程施工中, 对加强工程进度、质量和安全管理, 提高隧道施工技术水平方面发挥着巨大作用。

作为一种无损检测技术, 地质雷达（GPR）以其仪器较为轻便、检测快捷、操作方便、精度较高和检测结果能以图象方式实现实时显示等优点, 成为一种控制隧道施工质量的有效手段。

二、地质雷达（GPR）检测的原理地质雷达（GPR）是利用电磁波在传播过程中遇到电性界面会发生较强烈的散射原理, 通过向被测介质发生高频电磁宽带脉冲, 并接收由被测介质反射的回波信号, 通过对接收到的反射波进行分析即可推断被测体的情况。

电磁波在介质中传播时, 其路径、电磁强度与波形将随所通过介质的电性质及几何形态而变化。

仪器大体上可分为主机和天线两大部分组成。

主机由显示、控制和储存三部分构成；天线由发射和接收两部分构成。

发射部分由脉冲发生电路和发射天线构成, 产生并发射尖峰脉冲电磁波；接收部分由接收天线、高频放大电路和采样电路构成, 接收的高频信号经放大后, 由采样电路变换为低频信号, 然后送到处理电路；控制部分由基准同步信号发生器、采样控制器和信号处理器等部分组成。

接受到的信号在主机上可以显示、回放和储存, 以便作进一步数据处理和分析图1 地质雷达反射探测原理图发射天线发射的尖峰脉冲电磁波与其行进的速度有如下关系:V =c/√ε式中: v——电磁波在某一材料介质中传播的速度（ｍ／ｎs）；c——电磁波在真空中的传播速度, 等于光速（ｍ／ｎs）；ε——介质的相对介电常数, 无量纲。

表 １ 不 同检测频 率天线 的技术参数…
对介 电常数 。两 侧介 质 的介 电常 数 差异 越 大 ， 射 反 系数 越大 ， 则反射 电磁波强 度越 大 。
地质雷 达在 检测 空 洞或 松 动 区 时 ， 洞 和松 动 空
区 内是空气 或松 弛 破 裂 岩体 ， 电磁 波 在 其 中 的传 播
图 １ 地质雷达工作原 理图
面２
不 同介 质具 有 不 同 的物 理 特 性 ， 属 对 电磁 波 金 具 有 很 强 的反射 能 力 ， 因此 巷 道 衬 砌 结 构 中 的钢 筋
（ ）高分辨率 ， Ａ Ａ ２ Ｒ Ｍ Ｃ系列天线频 率最 高可 达 １２ Ｈ ， 辨率 可 达厘 米级 ； ． Ｇ ｚ分 （ ）抗 干扰 能力 强 ， ３ 可在 各 种 噪声环 境 下工作 ； （ ）检测 效率 高， Ａ Ａ ４ Ｒ Ｍ Ｃ仪器 内置微计算机 及 专用 Ｄ Ｐ处 理 器 ， 数 据采 集 到 图像 处 理 实 现一 Ｓ 从 体化 ， 可实 时输 出剖 面记 录 图。 目前地 质雷 达 的应 用 范 围在 不 断 ቤተ መጻሕፍቲ ባይዱ 大 ， 经覆 已
关键词
地质 雷达
塌方空洞
松 动区
分开矿井
地 质雷 达 （ ｒｕ ｄＰｎ￣ ｆ ｇＲ ｄｒ简 称 Ｇ Ｒ） Ｇｏｎ ｅｅａ ｎ ａａ， ｉ Ｐ 又称 探地 雷 达 ， 早 由德 国人 Ｌｉｂｃ 最 ｅｍ ａｈ和 Ｌｗ ｏ ｙ于 １１ 阐 明其概 念 。近 １ 微 电子 技 术 的发 展 和 ９ ０年 ０年
波形 较为 复杂 ， 射 波强 度 不 一 。在 空 洞 或松 动 区 反
边 界两侧 ， 岩体 松散 程度 差异很 大 ， 造成 较强 的 电磁 波 反射 。在空 洞或 松 动 区 之外 岩 体 比较完 整 ， 反射 信 号很弱 或 没有 。这样 在地质 雷 达图像 上就会 出现 两 种反差 较大 的反 射 信 号 ， 而分 辨空 洞 和 松 动 区 从

GR-III地质雷达产品介绍1 技术指标1.1 主机：(1)数据采集方式：点测、连续测量、测距轮控制(2) 触发方式：时间触发、键盘触发、测距轮触发(3) A/D转换：16位(4) 采样率： 10ps采样间隔(5) 扫描速度：200KHz脉冲频率(6) 测量时窗：5－3000ns(7) 功耗：35W(8)最大系统动态范围：156 dB1.2 天线（1）天线种类：屏蔽式地面耦合TE极化天线。

（2）天线频率：50MHz/100MHz/200MHz/400MHz/750MHz/1000MHz（3）天线前端模控噪声放大器：+20dB～- 60dB1.3 软件基本功能软件系统包括以下八大功能:(一) 项目管理采用文件项目管理模式：●用户可以将测区所用测线导入该测区的项目中。

●通过下拉选择框，用户可以方便选取测区的任何测线。

●对任何测线的任何处理在测线列表中保留其处理过程，在测线列表中，用户可以方便选择任意处理文件，并方便对任意处理文件进行删除和叠加操作。

●用户可以输入测区所有测线坐标位置，可以在平面图上观察所有测线的分布，同时可以直接在测线平面分布图上选取测线。

(二) 输入输出●雷达剖面的打印输出。

●雷达剖面的图像文件输出。

●将当前数据转换为SEGY等地震格式(三) 标记管理既可以在屏幕上直接删除和插入标记，也可以通过对话框编辑标记实现。

(四) 里程管理可以进行标记控制里程管理，也可以进行道间距里程管理。

这两种里程管理模式可以相互转换。

(五) 处理功能处理功能很多，主要参见如下：(六) 数据分析●速度分析●各种谱值分析(七) 解释系统解释系统是本软件具有独特功能的研究成果●层位自动识别和追踪，与里程结合起来自动解释。

●公路评价系统：自动评价公路厚度的合格率等重要参数。

●异常图形编辑解释：自动统计异常的里程深度等信息。

●病害解释：对回填不密实空洞等给出判定依据●三维解释系统●地形校正(八) 编辑●可以任意删除无用的道数据●可以压缩道间剖面●可以压缩时间间隔剖面可以扩展任意时间段剖面。

图是1.5GHz天线实测的高速公路地质雷达剖面。 在视层位1中包含天线的耦合信号、地面反射信号、5cm层和6cm层 间反射信号、6cm层和7cm层间反射信号等，因此如果想从原始剖 面中分清5cm和6cm层位反射信号是不可能的。而从理论上讲，又 满足要求。
其中Mark是评分，n是不合格点的个数，na是总测量点数。
网址：
公路评价标准
7. 相关计算
网址：
计算机评价实现
第一步：利用层位追踪技术，获取面层厚度信息。
网址：
计算机评价实现
第二步：设置里程信息
网址：
铁路路基雷达检测成果图包括 1、检测报告成果图绘制 2、异常病害统计报表 3、异常病害分析汇总
网址：
铁路路基检测成果快速提交应用
1.层位追踪与异常病害人机交互的解释
网址：
铁路路基检测成果快速提交应用
2. 异常病害统计报表
网址：
网址：
脱空雷达波数值模拟与定量解释
4.模拟结果
网址：
脱空雷达波数值模拟与定量解释
5.常规脱空量分析 模拟剖面具有如下特点： 脱空量设计到垂向分辨问题，垂向分辨率是指可以分辨最小 脱空模型K1、K2、K3、K4、K5均小于或接近1/4波长，K6、 (1) K1、K2、K3、K4和K5脱空模型。脱空量小于或近似1/4波长， 层面信息的能力，按照常规波动理论分析，以菲涅尔半径（即1/4 K7、K8、K9和K10大于或等于1/4波长。 顶、底界面的反射波叠加成为一个不同能量变化的子波，从雷达模 波长）为最终空间分辨率。空气中电磁波的速度为0.3m/ns，采用 拟剖面或波形图上不能区分顶底界面，无法判断脱空量的大小。 900MHz频率天线，其波长应用参数如下表 (2) K6、K7、K8和K9脱空模型。脱空量近似在1/4和1/2波长之间， 上述从波的运动学角度，对雷达波在脱空区的响 脱空区域顶、底反射波叠加，在剖面或波形图上出现两个子波，这 两个子波并没有完全分离，因此在两个没有分离的子波中利用拐点 应进行分析，可以得出如下结论：当脱空量小于 来判断顶底界面存在很大差异。 一个波长时，从雷达剖面或波形图上很难准确获 (3) K10脱空模型。当脱空量达到一个波长时，顶底界面反射子 取脱空量大小，只能进行定性解释。 波完全分离，因此从顶、底界面反射波的初至很容易获取脱空量参 数。

工程物探专题----地质雷达
电磁波法探测技术—地质雷达
地质雷达法、探地雷达法 GPR（Ground-Penetrating-Radar）， Geo-radar, Geo Probing radar
是研究超高频短脉冲电磁波在地下介质中传播规 律的一门学科。正弦电磁波的传播特征是探地雷 达的理论基础。 是一种对下的或结构物内部不可见的目标体或分 界面进行定位或判别的电磁波探测技术
(4)围岩的不均一性尺度必须有别于目的体的尺度，否则 目的体的响应将淹没在围岩变化特征之中而无法识别。
(5)测区的工作环境必须稿请。当测区内存在大范围金属 构件或无线电射频源时，将对测量形成严重干扰,此外测 区的地形、地貌、温度、湿度等条件也将影响到测量能 否顺利进行。
31
3. 测网布置
测量工作进行之前必须首先建立测区坐标，以便确定测 线的平面位置。
主机放入车内
天线小车
测距装置
检测用天线 （900M、500M、
300M可用）
LTD-2000车载公路检测仪
（车载系统探测速度可达到60km/h，各项指标已达到或超过国外
同类产品，可用于公路面基层厚度和基层下存在缺陷检测）
23
北京爱迪尔公司的CBS-9000型 地质雷达及天线
24
三、野外数据采集
1. 主要技术参数
我国从80年代中期开始进行探地雷达技术的研究和试验，最初用 于军事地雷的探测。经过十几年的研制攻关，在雷达硬件设备、信号 处理、目标成像等方面取得重大进展和突破，特别是成功地实现了对 地下目标的三维层析成像，大大提高了分辨率和清晰度，使探地雷达 在信号处理和成像技术方面进入了世界领先行列
13
• 加拿大Sensor & Software Inc., EKKO (Noggin)系列 • 美国GSSI，SIR系列 • 瑞典Mala Geoscience Inc., RAMAC系列 • 意大利IDS, RIS系列 • 中国电磁波传播研究所CRIRP，LTD系列
